HDZX型开关状态智能操控显示装置使用说明书

开关柜智能操控装置使用说明书一. 产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置, 可用于各种电压等级的开关柜, 包括中置柜、手车柜、固定柜、环网柜等多种柜体。

具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能, 特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面, 通过液晶屏显示出来, 同时设置了温湿度和温升的超限报警等独特功能,为同行业类似产品所不及。

并且具有 RS485通讯接口, 可与上位机的组态软件实时通讯, 使用户在值班室就能及时得到现场的开关柜状态和温湿度数据,以便统计和分析。

人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿,大大增加了装置的安全性能。

此外还具有电力参数测量,包括电流、电压、有功功率、无功功率显示等功能,给用户提供足够的信息量。

集多种功能于一身,可取代现有的许多功能单一的测控装置。

精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。

二. 主要技术指标1. 使用环境:温度 -20~+85℃,相对湿度≤ 95%RH2. 工作电压:AC220V/DC220V3. 介质抗电强度:≥ AC2000V4. 绝缘性能:≥ 100M Ω5. 抗电磁干扰性能:符合 IEC255-22的标准规定6. 温度测量范围:-20℃~+125℃,精度:±1℃7. 湿度测量范围:0~100%RH,精度:±3.0%RH8. 人体接近感应时间:≤ 3秒9. 分相电压精度:±0.5%10. 分相电流精度:±0.5%11. 有功功率精度:±1%12. 无功功率精度:±2%13. 通讯方式:RS48514. 温湿度控制:一至二路加热除湿装置,一路风机排风装置三. 主要功能1. 动态模拟图:根据用户的一次接线方式, 电压等级设置模拟图面板, 将断点部分用动态方式表示,构成实时动态指示。

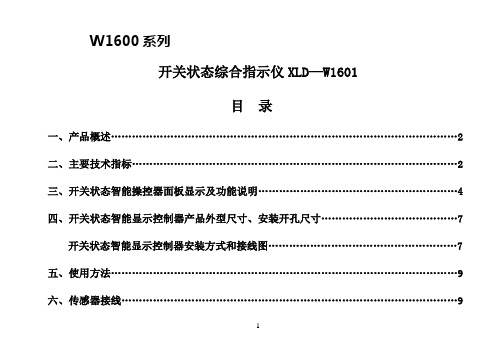

W1600系列开关状态综合指示仪XLD—W1601目录一、产品概述 (2)二、主要技术指标 (2)三、开关状态智能操控器面板显示及功能说明 (4)四、开关状态智能显示控制器产品外型尺寸、安装开孔尺寸 (7)开关状态智能显示控制器安装方式和接线图 (7)五、使用方法 (9)六、传感器接线 (9)七、功能选配 (9)八、使用注意事项 (10)一、产品概述:本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于2KV～35KV/50Hz 户内各类高压电器控制柜的带电、开关刀闸位置指示及安全闭锁装置（设备）。

是一种新型多功能、动态模拟指示的自动化设备。

它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电闭锁、温度湿度指示控制、高压验电、核相多项功能于一体（型号不同功能会有所差别）。

装置采用嵌入式方式，利用壳体本身的卡扣固定,不需另外使用螺丝固定,因而安装省事便捷，用户选用时只需提供相应一次接线方案图和功能要求即可。

二、主要技术指标:1.工作电源：AC/DC 220V±10% 50Hz2.使用环境：温度-20℃～70℃；相对湿度≤75%；海拔高度≤3000m3.模拟指示部分：A．断路器状态指示:合闸时，断路器常开触点闭合，红色垂直模拟条点亮。

分闸时，断路器常闭触点闭合，绿色倾斜模拟条点亮。

断路器位置指示:工作位置触点闭合时，红色垂直模拟条点亮，显示断路器位于工作位置。

实验位置触点闭合时，绿色水平模拟条点亮，显示断路器位于实验位置。

B．弹簧储能指示:触点闭合，红色指示灯点亮，表示已储能。

触点断开，绿色指示灯点亮，表示未储能。

C．接地闸刀位置指示：触点闭合，红色垂直模拟条点亮，表示接地合闸。

触点断开，绿色倾斜模拟条点亮，表示接地断开。

注：a：失电状态下所有的发光指示均不亮。

b：以上接点信号均来自断路器的辅助接点。

4、高压带电指示部分(符合《DL/T538-93》规定):LED启辉电压(KV)：≥额定母线电压×0.15闭锁启控电压(KV)：≥额定母线电压×0.65闭锁继电器输出接点额定容量：AC 220V/3A。

● 转动摄像机到指定位置，调整好画面变焦大小 ● 按
预置位按钮 ● 按0-9中的一个数字按钮确定预置位编号 ● 直接按0-9数字键使摄像机到达预置位

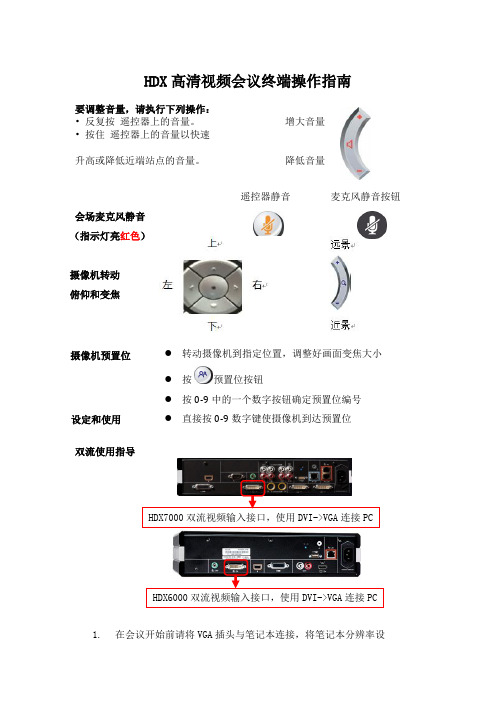

HDX 高清视频会议终端操作指南
要调整音量，请执行下列操作：
• 反复按 遥控器上的音量。

增大音量 • 按住 遥控器上的音量以快速
升高或降低近端站点的音量。

降低音量
遥控器静音 麦克风静音按钮
会场麦克风静音
（指示灯亮红色）
摄像机转动
俯仰和变焦
摄像机预置位
设定和使用
双流使用指导
1. 在会议开始前请将VGA 插头与笔记本连接，将笔记本分辨率设
置为1024*768；
2. 在确认分辨率与线缆均准备完毕后，按住笔记本电脑左下角的
Fn 键+ F7视频切换键，进行笔记本的视频的切换。

（不同笔记 本会使用不同的Fx 键进行切换，下图为Thinkpad 笔记本是采 用来进行切换的。

）
3. 最后按遥控器上的“内容”键发送双流。

请确认：
屏幕分辨率为
1024*768
1）按完内容键显示器会显示如下内容，选择“计算机”选项并确认。

2）如要停止发送双流，再按一下内容键即可。

关机前挂断终端
内容键
按遥控器上按钮结束会议。

六、指示灯定义及工作状态说明电源指示灯接通电源后常亮上限指示灯进行上限设置过程时长亮，在运行状态中,当压力高于上限,上限指示灯长亮。

下限指示灯进行下限设置过程时长亮；在运行状态中,当压力低于下限,下限指示灯长亮。

单位指示灯默认单位为MPa，MPa、Kg/cm2、PSI可任意切换。

运行指示灯闪烁控制器处于运行状态中，继电器处于闭合状态。

常亮控制器处于运行状态中，继电器处于断开状态。

不亮控制器处于设置状态，继电器处于断开状态。

七、显示代码说明字符字符定义E--E 表示传感器损坏或电线连接不正确。

E--1 表示控制器在工作状态下，持续3分钟压力未变化，按任意键返回运行状态。

E--2 当前压力超过（上限+0.1MPa），按任意键返回运行状态。

C--L 表示正在清零操作。

E--H 超过压力控制器的最大量程。

8888数据设置存储成功标志。

八、注意事项1.收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。

2.按产品所提供的过程连接、电气连接和安装方式，将产品正确可靠安装并接线。

3.请勿带电安装！4.使用过程中请注意产品的技术规范和使用条件，如允许的介质温度、过载压力、供电电压等。

5.压力开关属于精密器件，用户在使用时请不要自行拆卸，更不能用硬物触碰膜片，以免造成产品的损坏。

6.在安装过程中，注意保护产品，不得强力安装或者拆卸，否则容易损坏产品，特别是安装螺纹。

7.安装时请用合适的扳手安装或拆卸，不得强行用手拧动壳体来拧紧或者拆卸，否则造成的损害不在保修的范围内。

8.安装后通电测试，出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司的售后技术人员。

智能型数显压力开关Intelligent digital pressure switch智能型数显压力开关是集压力的测量、显示、控制于一体的智能化控制仪表，具有操作简单、价格便宜、抗震动、控制精度高、使用寿命长等特点。

该压力开关具有延时控制功能、三种显示单位可以任意切换、误差一键清零等多种功能。

智能操控装置-智能操控装置（技术说明书）XY-802开关柜智能操控装置（版本号：4.15）操作⼿册（使⽤前请详细阅读此操作⼿册）⽬录⼀、概述 (1)⼆、技术指标 (1)三、模拟显⽰部分与功能 (2)3.1 断路器状态显⽰ (2)3.2⼿车位置显⽰ (2)3.3接地开关位置显⽰ (3)3.4弹簧储能显⽰ (3)3.5带电显⽰及闭锁功能 (3)3.6⾃动加热除湿控制 (3)3.7智能语⾳防误提⽰功能 (3)3.8转换开关功能 (3)3.9温湿度传感器断线报警功能 (3)3.10通讯功能 (3)3.11温湿度显⽰ (3)3.12设置说明 (4)四、安装⽅式 (6)五、电⽓接线图 (7)六、运输与贮存 (7)七、保修期限及订货说明 (8)⼀、概述贤业电⽓XY-802开关柜智能操控装置，功能强⼤、⽤于0.4KV-35kV 户内开关柜，取代现有的⼀次回路模拟图、温湿度控制器，⾼压带电闭锁装置，全功能语⾳防误提⽰和告警，配有合闸、分闸、储能、远⽅/就地、照明开关。

⾼亮度LED显⽰器，显⽰当前温度、湿度值。

可选RS485通讯接⼝，通讯协议为MODBUS通讯协议。

适⽤于中置柜、⼿车柜、固定柜、环⽹柜等多种开关柜。

同时本装置外观精致，美观、简化、美化了开关柜⾯板，有效地提升开关柜品质。

⼆、技术指标⼯作电源:：AC85～265V/DC110～300V⼯作环境温度：－20℃～＋70℃⼯作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出⼝：有源输出报警输出⼝：⽆源输出闭锁输出⼝：⽆源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒RS485通讯距离：≤1200⽶开关量输⼊端⼦和LED数码显⽰关联关系：动态配置抗电磁⼲扰性能：符合IEC255－22的标准规定-1-三、模拟显⽰部分与功能（注：此⾯膜图为常规⾯膜图、具体⾯膜图以实物为准）01断路器合指⽰ 10加热2指⽰02断路器分指⽰ 11加热1指⽰03（1）、03（2）⼯作位置指⽰ 12数码管显⽰04（1）、04（2）试验位置指⽰ 13操作按键05接地开关合指⽰ 14照明开关06接地开关分指⽰ 15就地/远⽅转换07储能指⽰ 16储能开关08带电显⽰及闭锁 17分/合闸转换开关09 过热指⽰3.1、断路器状态显⽰断路器合闸并且分闸回路完好时，红⾊01模拟条发光；断路器分闸并且合闸回路完好时，绿⾊02模拟条发光。

（技术升级，恕不另行通知）开孔尺寸：宽220mm ×高为165mm外形图及安装尺寸图3、传感器的安装方式： ▲采用螺丝固定。

▲采 用固定式安装。

▲温湿度传感器与仪器的连接采用接口插件方式。

外形尺寸：230×178×722、仪器的外形尺寸图及开孔尺寸图：（单位mm )开孔尺寸图四、安装方式：1、仪器的安装方式：嵌入式尊敬的用户：您好！感谢选用我公司的操控系列产品。

为了使您对我公司产品能有最大限度的了解，在安装使用之前，请详细阅读说明书，以便正确使用本产品。

我公司生产的开关柜智能操控装置是针对335KV 户内开关柜设计～ 研制的新一代产品，适用于中置柜、手车柜、固定柜、环网柜等多种 开关柜。

该产品功能强大：有带电显示、温湿度数字显示、自动加热除湿控 制，断路器分合闸状态指示；储能、接地开关指示；小车位置指示；一 次回路模拟图,语音防误提示,RS485接口功能等。

1、智能化程度高：不仅能显示开关分合状态，还可判断指示开关车是处于试验位置与工作位置之间还是处于柜体之外。

2、增加了语音防误提示功能和加热负载断线报警功能。

3、具备温湿度数字显示，同时可监控两处环境的温湿度状况;RS485 通讯接口使其具备了与变电站其它设备,组成实显的微机防误监 控系统的能力。

4、抗干扰能力强:采用独特的抗干扰技术。

5、可靠性：采用工业级电子元件。

电 源:AC220V ±10%/50Hz DC220V /DC110V （用户可选） 工作环境: -20～60℃℃ ℃℃控制范围：0～99 功 耗: 3W通 讯: RS485 波特率9600抗电强度: 外壳与端子间大于AC2000V 绝缘性能: 外壳与端子间大于100M Ω 抗 干 扰: 符合GB /T17626.8-1998标准 抗 震 性: 10～55～10Hz 2g1min三、技术参数二、产品功能特点一、概述六、背面接线端子图19202122232425261234568910111213141516温湿传感器A温湿传感器B71718储能公共端接地位置指示空A 相B 相C 相高压带电传 感器输入闭锁输出(无源常闭)RS485ARS485B断路器合断路器分工作位置试验位置27282930加热器电源（AC220V/5A ）仪器电源 （AC220V/5A ）加热器A 有源输出（AC220V ） 加热器B 有源输出 （AC220V ）M 断线报警风机无源输出空27、28：RS485通讯接口 温湿传感器A 温湿传感器B背面接线端子介绍1：断路器合2：断路器分3 ：试验位置4：工作位置5：接地刀分/合6：储能：公共端78：空：9A 相 ：10B 相：11C 相12：接地13、14：负载电源15、16：仪器电源17、18：负载A 输出（有源输出）19、20：负载B 输出（有源输出）21、22：风机23、24：闭锁输出（无源常闭）25、26：空NNNL L L （注：本图仅供参考,具体以实物为准）五、仪器基本功能介绍01断路器合闸指示02断路器分闸指示03①、03②工作位置指示04①、04②试验位置指示05接地开关合指示06接地开关分指示07储能指示08带电指示(A、B、C)三相 09闭锁指示10加热除湿指示（双温双湿）11手动/自动加热指示12柜内照明转换开关13远方、就地操作开关14语音提示15自储/手储转换开关16分闸、合闸开关面板功能显示说明（注：图中编号是为了说明面板的指示功能，具体以实物为准。

目录一、产品概述1二、主要技术特性22.1工作环境22.2电气参数22.3环境温湿度测量范围及测量精度22.4数据通讯22.5触头/电缆搭接头节点测温参数3三、模拟显示及主要功能说明33.1模拟指示部分43.2高压带电显示及闭锁43.3自动加热除湿控制功能53.4分合闸回路电压数值显示53.5分合闸功能53.6验电功能53.7电力参数的测量、显示63.8人体感应探头63.9智能语音防误提示功能63.10动态设置功能63.11转换开关63.12无线温度采集功能63.13告警信息液晶显示功能7四、温度无线传感器安装7五、安装及使用数明：7六、使用说明96.1按键定义介绍：96.2电源接线96.3液晶显示9七、设备指示灯说明15八、SKCD800系列智能操显装置产品选型一览表16九、温湿度传感器接线方式17十、注意事项17十一、产品订购17一、产品概述SKCD800系列装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置。

该系列产品具有一次动态模拟显示、分合回路完好指示、人体感应探头、高压带电指示及闭锁、温湿度数字实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、参数设置、数字显示、验电核相功能、人体感应报警语音警示、带电提示、综合电力参数显示、无线温度采集功能、加热器断线指示报警、智能防误语音提示、自动储能选择、远程就地切换、分闸、合闸操作以及RS485 通讯接口等功能，可根据现场实际情况需要选配。

该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

广泛用于各行业特别是电力系统中对设备工作环境温湿度要求较高及智能化较高的开关柜中。

二、主要技术特性2.1工作环境温度：-20~+70相对湿度95%RH海拔高度4500m2.2电气参数工作电源：AC 85V～240V / DC220V，频率50/60HZ。

HD Show操作说明书目录第一章概述 (2)1.概述 (2)2.软件运行环境 (2)第二章软件安装与卸载 (3)1.软件安装 (3)2.软件卸载 (4)第三章主要功能介绍 (6)1.电脑显示模式 (6)2.软件主界面 (6)3.新建显示屏及显示分区 (7)4.添加素材到显示屏 (8)5.属性设置 (9)6.播放列表 (10)7. 预案保存 (10)8.预案复制、修改与播放设置 (10)9.视频/图片循环播放 (11)10.播控功能 (12)11.系统设置 (13)12.切换语言 (13)13.查看版本 (13)第四章特色功能介绍 (14)1.流媒体播放 (14)2.网站播放 (15)3.采集设备播放（摄像头） (16)4.天气预报 (17)5.区域旋转 (18)6.区域翻转 (18)7.区域克隆 (19)8.区域透明度调整 (19)9.区域羽化调整 (20)V1.1第一章概述1.概述HD Show是一款同步播控软件，功能丰富，易学易用，用户可享用当前较流行且高品质的播放控制平台。

HD Show支持视频、图像、文本、时钟等常规功能外，还支持流媒体、网站播放、桌面截屏功能。

2.软件运行环境电脑配置的高低，将会影响播放效果，用户可根据播放节目的复杂程度以及播放视频是否为高清视频源，调整电脑配置。

推荐配置如下：操作系统：Windows7/10 64位操作系统CPU: 酷睿i5 或更高内存: 4G或更大独立显示卡:GTX950或更高第二章软件安装与卸载1.软件安装双击 HD Show 的.exe文件，根据软件安装向导进行安装操作。

1）选择语言，点击“OK”。

2）进入安装向导，点击“下一步”。

3）选择安装位置，点击“安装“。

4）安装完成，点击“完成”，即可运行软件。

2.软件卸载1）点击电脑左下角windows图标，找到HD Show,展开，点击“卸载 HD Show”。

2）卸载确认，点击“是”。

3）进入卸载向导，点击“下一步”。
