高考物理实验专题：练习使用多用电表(含答案)

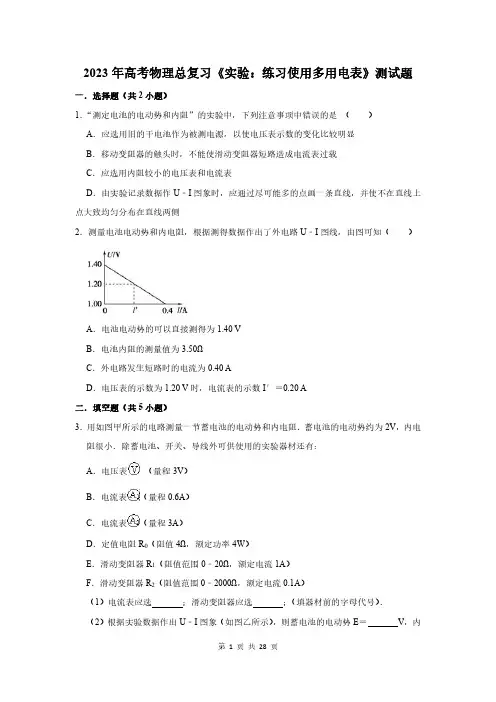

2023年高考物理总复习《实验：练习使用多用电表》测试题一．选择题（共2小题）
1．“测定电池的电动势和内阻”的实验中，下列注意事项中错误的是（）
A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显
B．移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载
C．应选用内阻较小的电压表和电流表
D．由实验记录数据作U﹣I图象时，应通过尽可能多的点画一条直线，并使不在直线上点大致均匀分布在直线两侧
2．测量电池电动势和内电阻，根据测得数据作出了外电路U﹣I图线，由图可知（
）
A．电池电动势的可以直接测得为1.40V
B．电池内阻的测量值为3.50Ω
C．外电路发生短路时的电流为0.40A
D．电压表的示数为1.20V时，电流表的示数I′＝0.20A
二．填空题（共5小题）
3．用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：
A
．电压表（量程3V）
B ．电流表（量程0.6A）
C ．电流表（量程3A）
D．定值电阻R0（阻值4Ω，额定功率4W）
E．滑动变阻器R1（阻值范围0﹣20Ω，额定电流1A）
F．滑动变阻器R2（阻值范围0﹣2000Ω，额定电流0.1A）
（1）电流表应选；滑动变阻器应选；（填器材前的字母代号）．
（2）根据实验数据作出U﹣I图象（如图乙所示），则蓄电池的电动势E＝V，内
第1页共28页。

2025届高考物理复习：经典好题专项（实验：用多用电表测量电学中的物理量）练习1．(2023ꞏ北京市西城区质检)如图所示为多用电表的刻度盘。

若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为________ Ω，如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是____(选填“×10”“×100”或“×1 k”)。

(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA。

(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V。

2．(2024ꞏ陕西省西安师大附中月考)某实验小组在练习使用多用电表的实验中。

(1)用多用电表测量某元件的电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针的偏转角度过小，因此需选择________(填“×1”或“×100”)倍率的欧姆挡，并需________(填操作过程)后，再次进行测量，若多用电表的指针如图甲所示，测量结果为________Ω。

(2)实验小组最后将一量程为3 V的电压表改装成可测量电阻的仪表——欧姆表。

①先用如图乙所示的电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关S，将电阻箱的阻值调到3 kΩ时，电压表恰好满偏；将电阻箱的阻值调到12 kΩ时，电压表的指针恰好半偏，由以上信息可求得电压表的内阻R V＝________ kΩ。

②将图乙所示的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图丙所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：将两表笔断开，闭合开关S，调节电阻箱，使指针指在“3 V”处，此处刻度应标阻值为∞；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻，找出对应的电压刻度，则“1 V”处对应的电阻刻度为________ Ω。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

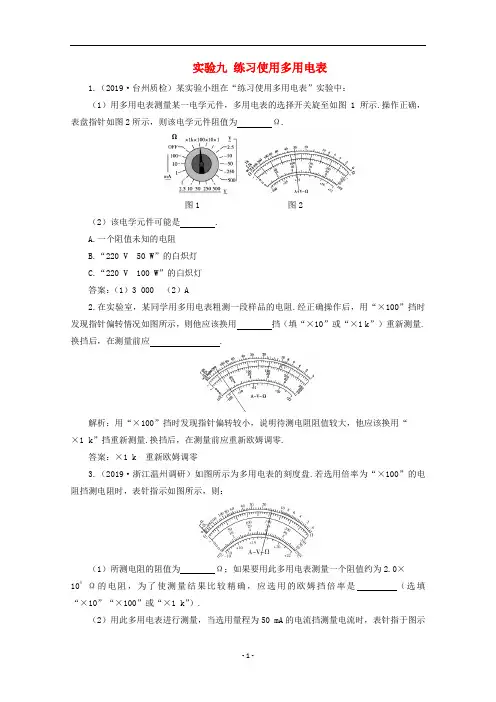

实验九练习使用多用电表1.（2019·台州质检）某实验小组在“练习使用多用电表”实验中：（1）用多用电表测量某一电学元件，多用电表的选择开关旋至如图1所示.操作正确，表盘指针如图2所示，则该电学元件阻值为Ω.图1 图2（2）该电学元件可能是.A.一个阻值未知的电阻B.“220 V 50 W”的白炽灯C.“220 V 100 W”的白炽灯答案：（1）3 000 （2）A2.在实验室，某同学用多用电表粗测一段样品的电阻.经正确操作后，用“×100”挡时发现指针偏转情况如图所示，则他应该换用挡（填“×10”或“×1 k”）重新测量.换挡后，在测量前应.解析：用“×100”挡时发现指针偏转较小，说明待测电阻阻值较大，他应该换用“×1 k”挡重新测量.换挡后，在测量前应重新欧姆调零.答案：×1 k 重新欧姆调零3.（2019·浙江温州调研）如图所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：（1）所测电阻的阻值为Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡倍率是（选填“×10”“×100”或“×1 k”）.（2）用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为 mA ；当选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为 mA.（3）当选用量程为10 V 的电压挡测量电压时，表针也指于图示位置，则所测电压为 V.解析：（1）欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5× 103 Ω；测2.0×104 Ω电阻时应选“×1 k ”的欧姆挡.（2）选50 mA 直流电流挡，则每一大格表示10 mA ，每一小格表示1 mA ，测量的精确度为1 mA ，应估读到0.1 mA （此时为110估读），指针对应的读数为30.8 mA ；选择量程为250 mA 的电流挡，则每一大格表示50 mA ，每一小格表示5 mA ，测量的精确度为5 mA ，应估读到1 mA（此时为15估读），指针对应的读数为154 mA. （3）选择10 V 电压挡，则每一大格表示2 V ，每一小格表示0.2 V ，测量的精确度为0.2V ，应估读到0.1 V （此时应为12估读），指针对应的读数为6.2 V. 答案：（1）1.5×103 ×1 k （2）30.8（30.7～30.9都正确） 154 （3）6.24.（2019·丽水质检）某同学用量程为1 mA 、内阻为120 Ω 的表头按图（a ）所示电路改装成量程分别为1 V 和1 A 的多用电表.图中R 1和R 2为定值电阻，S 为开关.回答下列问题：（1）根据图（a ）所示的电路，在图（b ）所示的实物图上连线.（2）开关S 闭合时，多用电表用于测量 （选填“电流”“电压”或“电阻”）；开关S 断开时，多用电表用于测量 （选填“电流”“电压”或“电阻”）.（3）表笔A 应为 色（选填“红”或“黑”）.（4）定值电阻的阻值R 1＝ Ω，R 2＝ Ω.（结果取3位有效数字）解析：将表头改装成电压表时，需串联一电阻进行分压，而改装成电流表时则需并联一电阻分流，因此闭合开关后，并联上R 1改装成一电流表，断开开关，表头与R 2串联则改装成一电压表.多用电表内部表头的正极在右侧，即电流应从表笔B 流入，从表笔A 流出，则表笔A 为黑色.当断开S 时，I g （R 2＋r ）＝U ，解得R 2＝880 Ω.当闭合S 时，I g （R 2＋r ）＝（I －I g ）R 1，解得R 1≈1.00 Ω.答案：（1）见解析图 （2）电流 电压 （3）黑（4）1.00 880。

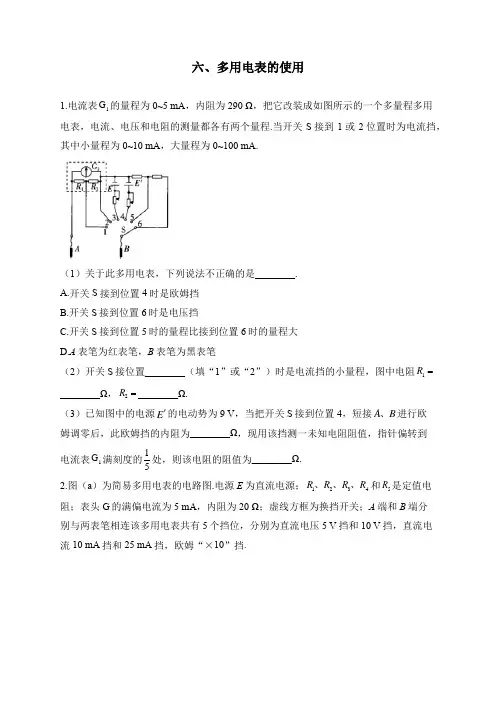

六、多用电表的使用1.电流表1G 的量程为0~5 mA ，内阻为290 Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程.当开关S 接到1或2位置时为电流挡，其中小量程为0~10 mA ，大量程为0~100 mA.（1）关于此多用电表，下列说法不正确的是________.A.开关S 接到位置4时是欧姆挡B.开关S 接到位置6时是电压挡C.开关S 接到位置5时的量程比接到位置6时的量程大D.A 表笔为红表笔，B 表笔为黑表笔（2）开关S 接位置________（填“1”或“2”）时是电流挡的小量程，图中电阻1R =________Ω，2R =________Ω.（3）已知图中的电源E '的电动势为9 V ，当把开关S 接到位置4，短接A B 、进行欧姆调零后，此欧姆挡的内阻为________Ω，现用该挡测一未知电阻阻值，指针偏转到电流表G 2.图（a ）为简易多用电表的电路图.电源E 为直流电源；1234R R R R 、、、和5R 是定值电阻；表头G 的满偏电流为5 mA ，内阻为20 Ω；虚线方框为换挡开关；A 端和B 端分别与两表笔相连该多用电表共有5个挡位，分别为直流电压5 V 挡和10 V 挡，直流电流10 mA 挡和25 mA 挡，欧姆“×10”挡.（1）多用电表的B端应与_______（填“红”或“黑”）色表笔相连接.（2）若换挡开关与3相连，测量中，表盘指针稳定时如图（b）所示，则其读数为_______.（3）若要使用直流电压5 V挡，则换挡开关应与_______相连（填“1”“2”“3”“4”或“5”）.（4）若换挡开关与1相连，则表头G满偏时，流经A端和B端的电流为_______mA.R的阻值，测量过程如下：3.某实验小组利用现有实验仪器测电阻x（1）先用多用电表粗测其阻值：该小组选择“×100”挡，用正确的操作步骤测量时，发现指针偏转角度太大，为了较准确地进行测量，应该选择倍率________（填“×1 k”“×10”）挡，并重新进行欧姆调零，正确操作并读数，此时刻度盘上的指针位置如图甲所示，测量值为________Ω。

实验：练习使用多用电表1.甲、乙两同学使用欧姆挡测同一个电阻时,他们都把选择开关旋到“×100”挡,并能正确操作,他们发现指针偏角太小,于是甲就把选择开关旋到“×1k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零,则以下说法正确的是()A.甲选挡错误,而操作正确B.乙选挡正确,而操作错误C.甲选挡错误,操作也错误D.乙选挡错误,而操作正确2.用多用电表欧姆挡测电阻时，下列说法正确的是()A.测量前必须欧姆调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡D.选不同倍率时，指针越靠近右边误差越小3.如图所示为一个多量程多用电表的简化电路图.单刀多掷开关S可以与不同接点连接.下列说法正确的是()A.当S接1或2时为直流电流档,接1时量程较小B.当S接1或2时为直流电压档,接1时量程较大C.当S接3或4时为直流电流档,接3时量程较大D.当S接5或6时为直流电压档,接5时量程较小4.用多用电表测量阻值约为2000 的电阻,要完成下列操作:①观察指针位置,读出电阻阻值②将两表笔直接接触,进行调零③把两表笔与电阻两端接触④将选择开关扳到欧姆挡“×100”处⑤将选择开关旋到交流电压最高挡上述操作顺序正确的应是()A.①②③④⑤B.④③②①⑤C.④②③①⑤D.②④③①⑤5.如图所示,用多用电表测量直流电压U和测电阻R时,则()A.前者电流从红表笔流入多用电表,后者电流从红表笔流出多用电表B.两者电流均从红表笔流入多用电表C.两者电流均从红表笔流出多用电表D.前者电流从红表笔流出多用电表,后者电流从红表笔流入多用电表6.如图所示,虚线框内为多用电表欧姆挡的内部电路,a.b为电表面板上的表笔插孔。

下列说法正确的是（）A.a孔插黑表笔B.用“100⨯”挡⨯Ω”挡测量时指针指在0Ω附近,应换用“1kΩC.若更换倍率测量电阻时必须要重新进行欧姆调零D.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开7.使用欧姆表时，欧姆调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（）A.这个电阻值很小B.这个电阻值很大C.为了电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量D.为了电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量8.下图为一简易多用电表的内部电路原理图，其中G为灵敏电流计，S为单刀多掷开关(功能键)，表内直流电源的电动势为E。

2021届高考物理必考实验十一：练习使用多用电表一、电流表与电压表的改装1．改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g2.校正(1)电压表的校正电路如图所示，电流表的校正电路如图所示．(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正．二、欧姆表原理(多用电表测电阻原理)1．构造如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x . 2．工作原理闭合电路欧姆定律，I ＝ER g ＋R ＋r ＋R x .3．刻度的标定红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲) (2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多用电表1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．3．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)． 四、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．2．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流．①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．1．多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”、“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮．(3)欧姆表读数时注意乘以相应挡位的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一次挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b．在电源完好时，再将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路.【典例1】(2019·安徽皖江名校联盟摸底大联考)某实验小组在练习使用多用电表时，他们正确连接好电路如图7甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无读数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表读数为________Ω；图丁中的电流表读数为________mA.(2)操作步骤④中，多用电表红表笔应接________(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，同学们还计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．【答案】(1)24 38.0 (2)e(3)B (4)1.48【解析】(1)欧姆表的读数为24×1Ω＝24Ω，电流表的最小分度是1mA，需估读到0.1mA，所以图丁中的电流表读数为38.0mA.(2)根据电流必须从电流表正接线柱流入，电流从欧姆表的红表笔流入，黑表笔流出，电路中电流表在e端为负极，即电流经过电流表的方向为d→e，则操作步骤④中，多用电表黑表笔应接c 点，红表笔应接e点．(3)将多用电表两表笔分别接在a、c上，多用电表的指针不偏转，说明ac间有断路．将多用电表两表笔分别接在b、c上，多用电表的示数不为零，所以电路的故障是灯泡断路．(4)由操作步骤③中多用电表指针正好指在中间刻度，根据欧姆表的中值电阻等于其内阻，则知欧姆表的内阻为R欧＝15Ω.根据闭合电路欧姆定律得：I＝E′R0＋R mA＋R欧，又R0＋R mA＝24Ω，故E′＝I(R0＋R mA＋R欧)＝38.0×10－3×(24＋15) V≈1.48V.变式1(2017·全国卷Ⅲ·23)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)【答案】(1)黑(2)B (3)160 880 (4)1.47mA1．10kΩ 2.94V【解析】(1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1mA 的电流挡，由并联电路两支路电流与电阻成反比知，R gR 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160Ω. 当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1V 的电压挡，表头与R 1、R 2组成的串联电路并联后的总电阻为120Ω，两端电压为0.12V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88V ，则R 4电阻为880Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5mA ，读数为 1.47mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100Ω＝1.10kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5V ，读数为2.94V.【典例2】(2019·辽宁大连市第二次模拟)如图9甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E ＝1.5V ，内阻r ＝1Ω，灵敏电流计满偏电流I g ＝10mA ，内阻r g ＝90Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”．(1)多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示．将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________Ω.某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________Ω.(2)若将选择开关旋至“×1”，则需要将灵敏电流计________(选填“串联”或“并联”)一阻值为________Ω的电阻，再进行欧姆调零．(3)某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________(填选项前的字母)．A ．欧姆表的表笔A 、B 应分别接二极管的C 、D 端 B ．双手捏住两表笔金属杆，测量值将偏大C ．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零D ．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175Ω 【答案】(1)150 70 (2)并联 10 (3)AC【解析】(1)设欧姆表总内阻为R ，短接时有：E ＝I g R ，代入数据计算得：R ＝150Ω；当半偏时有：E ＝12I g (R＋R 中)，所以R ＝R 中，所以选择的是“×10”挡位，根据题图丙可知读数为70Ω. (2)开关旋至“×1”，此时内阻R ′＝R 中＝15Ω，短接时电流I m ＝ER ′＝100mA ，所以给表头并联一个分流电阻R 0，根据欧姆定律：R 0＝I g r gI m －I g＝10Ω. (3)二极管具有单向导电性，由于表笔A 与欧姆表内部电源正极相连，故需要表笔A 、B 应分别接二极管的C 、D 端，A 正确；实验测量时，手不能触碰金属杆，否则会将自身电阻并联进电路，测量值偏小，B 错误；若采用“×100”倍率测量时，发现指针偏角过大，说明电阻对该挡位太小，所以应该换小挡位，即“×10”倍率，且要重新进行欧姆调零，C 正确；欧姆表表盘刻度不均匀，“左密右疏”且越往左阻值越大，所以测量值应小于175Ω，D 错误．变式2 如图甲为一个多用电表的表盘，图中S 、K 、T 为三个可调节部件，该多用电表用作欧姆表的原理图如图乙．(1)现用此多用电表测量一个阻值约为十几欧的定值电阻，主要操作步骤如下：①调节可调部件________，使电表指针停在表盘左侧零刻度位置；②调节可调部件________，选择“×1”挡位置；③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调节部件________，使表笔指针指向右侧零刻度位置；④将红、黑表笔的笔尖分别接触电阻的两端，由表头指针示数得出该电阻的阻值．(2)选择欧姆表的“×1k”挡，两表笔笔尖相互接触且调零时，图乙中电源电动势和内阻分别为E、r，表头G的内阻为R g，滑动变阻器的阻值为R，则表头G的满偏电流I g＝________(用题给符号表示)；再把表笔的笔尖和某电阻接触，欧姆表的示数如图丙，若电源电动势E＝6V，则通过表头G的电流I＝________mA.【答案】(1)①S②K③T(2)ER＋R g＋r0.2【解析】(1)①多用电表的使用首先进行机械调零：调节可调部件S，使电表指针停在表盘左边的零刻度位置；②调节可调部件K选择合适的挡位：因电阻约为十几欧，为使指针指在中央刻度附近，则选择欧姆表的“×1”挡位即可．③欧姆表选好挡后要进行欧姆调零，短接红、黑表笔，调节T，使得电表指针指向右边的零刻度位置．(2)两表笔笔尖相互接触且调零时R x＝0，此时电流为满偏电流I g，由闭合电路的欧姆定律E＝I g(r＋R＋R g)，则可得I g＝ER＋R g＋r；欧姆表选择的“×1k”挡，中值电阻值为15×1000Ω，则RΩ＝R g＋R＋r＝15×1000Ω，而E＝6V，则I g＝ERΩ＝615000A＝0.4mA，现接待测电阻后指针所在位置读得R x＝15×1000Ω，则I＝ERΩ＋R x＝0.2mA.【典例3】在“练习使用多用电表”的实验中,某同学用多用电表的欧姆挡测量阻值为十几千欧的电阻R x。

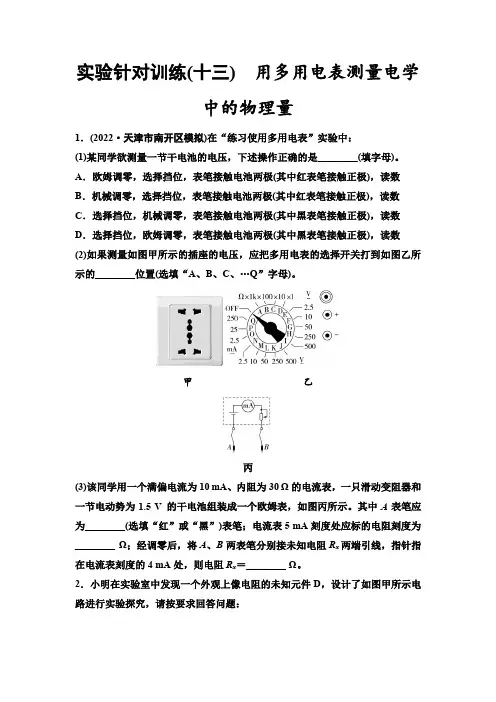

实验针对训练(十三)用多用电表测量电学中的物理量1．(2022·天津市南开区模拟)在“练习使用多用电表”实验中：(1)某同学欲测量一节干电池的电压，下述操作正确的是________(填字母)。

A．欧姆调零，选择挡位，表笔接触电池两极(其中红表笔接触正极)，读数B．机械调零，选择挡位，表笔接触电池两极(其中红表笔接触正极)，读数C．选择挡位，机械调零，表笔接触电池两极(其中黑表笔接触正极)，读数D．选择挡位，欧姆调零，表笔接触电池两极(其中黑表笔接触正极)，读数(2)如果测量如图甲所示的插座的电压，应把多用电表的选择开关打到如图乙所示的________位置(选填“A、B、C、…Q”字母)。

甲乙丙(3)该同学用一个满偏电流为10 mA、内阻为30 Ω的电流表，一只滑动变阻器和一节电动势为1.5 V 的干电池组装成一个欧姆表，如图丙所示。

其中A表笔应为________(选填“红”或“黑”)表笔；电流表5 mA刻度处应标的电阻刻度为________ Ω；经调零后，将A、B两表笔分别接未知电阻R x两端引线，指针指在电流表刻度的4 mA处，则电阻R x＝________ Ω。

2．小明在实验室中发现一个外观上像电阻的未知元件D，设计了如图甲所示电路进行实验探究，请按要求回答问题：甲(1)小明按图甲连接好电路，闭合开关S，将滑动变阻器滑片缓慢地从a端移到b 端，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，若D为电阻元件，则该过程中它的电阻值的变化情况可能是________。

A．阻值一直为0B．阻值先不变，后续阶段变小C．阻值恒定且远大于R2D．阻值先不变，后阶段变大(2)根据元件D铭牌上的部分信息，小明从网络获知该元件为稳压二极管，它有正、负极之分，在电路中当D的正极接高电势时，其I­U图线如图乙中OC所示；当D的负极接高电势时，其I­U图线如图乙中OAB所示，其中AB段为D 的稳压工作区，由此可判断图甲中D的黑色端是它的________极(选填“正”或“负”)。

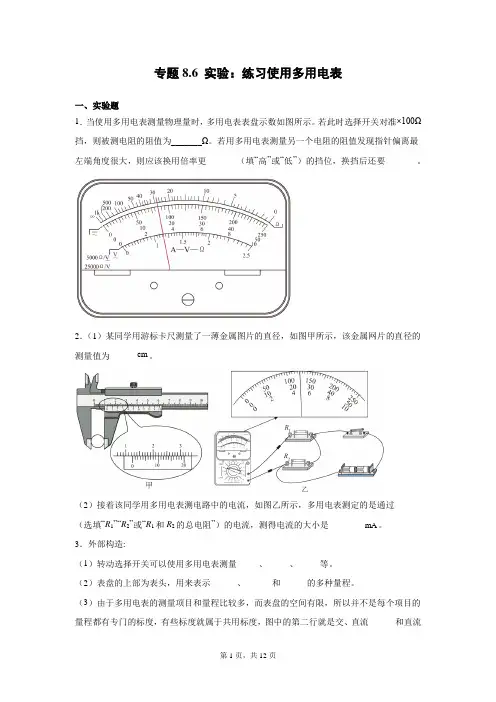

专题8.6 实验：练习使用多用电表一、实验题1．当使用多用电表测量物理量时，多用电表表盘示数如图所示。

若此时选择开关对准×100Ω挡，则被测电阻的阻值为_______Ω。

若用多用电表测量另一个电阻的阻值发现指针偏离最左端角度很大，则应该换用倍率更_______（填“高”或“低”）的挡位，换挡后还要_______。

2．（1）某同学用游标卡尺测量了一薄金属图片的直径，如图甲所示，该金属网片的直径的测量值为______cm。

（2）接着该同学用多用电表测电路中的电流，如图乙所示，多用电表测定的是通过______（选填“R1”“R2”或“R1和R2的总电阻”）的电流，测得电流的大小是________mA。

3．外部构造:（1）转动选择开关可以使用多用电表测量_____、_____、_____等。

（2）表盘的上部为表头，用来表示______、______和______的多种量程。

（3）由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，图中的第二行就是交、直流______和直流______共用的标度。

4．某小电珠的规格为“6V 0.3A ”，现利用多用电表测量其电阻。

（1）测量前，应将此小电珠与电路中其他元件断开；并将选择开关拨至倍率为_______________（填“1⨯”、“10⨯”或“100⨯”）的挡位，调零后测量；（2）某次测试结果如图所示，示数为________Ω；（3）根据小电珠的规格计算出的电阻为___________Ω，它不等于测量值，原因是_____________________。

5．已知某一多用电表如图所示。

（1）当用R ×10档去测量某待测电阻（阻值约为1000Ω）时，指针偏转角度较小。

为了减小读数误差，应该换选__________选填“R ×1”或“R ×100”）档；下列多用电表使用的操作步骤，其合理的顺序是____（填写字母）。

实验专题十一练习使用多用电表1.欧姆表实验原理欧姆表的外部构造如图甲所示,内部结构如图乙所示。

是内阻为R g、满偏电流为I g的电流表(表头),R是可变电阻,也叫调零电阻,电池的电动势是E,内阻是r。

欧姆表的原理是闭合电路欧姆定律。

甲乙红、黑表笔接触时,相当于被测电阻R x=0,如图丙所示,调节R使电流表达到满偏,此时满足,这一过程叫欧姆调零,所以电流满刻度处是电阻挡的零点。

关系I g=ER+R g+r红、黑表笔不接触时,相当于被测电阻R x=∞,如图丁所示,此时电流为零,所以电流的零刻度位置是电阻挡的∞。

,所以电流的I x处对红、黑表笔接触电阻R x时,如图戊所示,通过电流表的电流I x=ER+R g+r+R x应电阻挡的R x值。

,指针半偏,所以欧姆表的内阻等于中值电阻。

注意:R x=R+R g+r时I x=I g22.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

3.实验步骤(1)在用多用电表的欧姆挡进行测量的过程中,需要先进行欧姆调零再进行测量,具体的过程用流程图可表示为:(2)探索黑箱内的电学元件(3)测量小灯泡的电压和电流①按如图甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压。

②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流。

4.注意事项(1)红进黑出:表内电源正极接黑表笔,负极接红表笔。

无论用多用电表测电压、电流还是电阻(结合内部结构图看),电流都要经红表笔(正插孔)流入多用电表,从黑表笔流出。

可以简记为“红进黑出”。

(2)区分两个“零点”:机械零点是表盘刻度左侧的“0”位置,调整的是定位螺丝;欧姆零点是刻度盘右侧的“0”位置,调整的是欧姆调零旋钮。

(3)测电压时,多用电表应与被测元件并联;测电流时,多用电表应与被测元件串联。

(4)勿忘欧姆调零:测电阻时,要选择合适的挡位,使指针分布在“中值”附近。

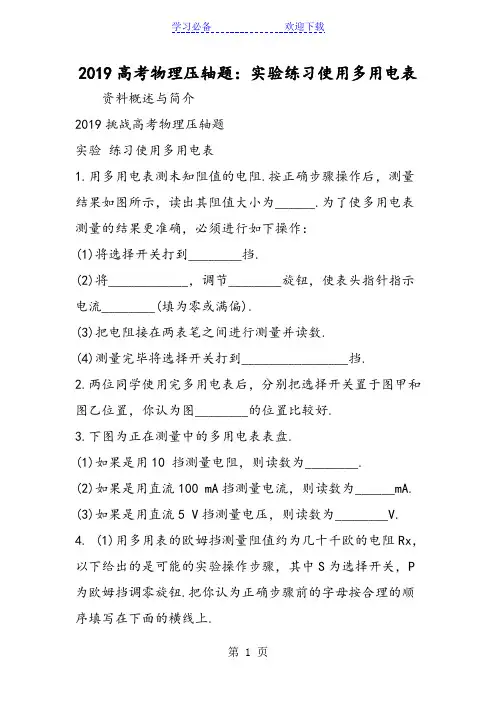

2019高考物理压轴题：实验练习使用多用电表资料概述与简介2019挑战高考物理压轴题实验练习使用多用电表1.用多用电表测未知阻值的电阻.按正确步骤操作后，测量结果如图所示，读出其阻值大小为______.为了使多用电表测量的结果更准确，必须进行如下操作：(1)将选择开关打到________挡.(2)将____________，调节________旋钮，使表头指针指示电流________(填为零或满偏).(3)把电阻接在两表笔之间进行测量并读数.(4)测量完毕将选择开关打到________________挡.2.两位同学使用完多用电表后，分别把选择开关置于图甲和图乙位置，你认为图________的位置比较好.3.下图为正在测量中的多用电表表盘.(1)如果是用10 挡测量电阻，则读数为________.(2)如果是用直流100 mA挡测量电流，则读数为______mA.(3)如果是用直流5 V挡测量电压，则读数为________V.4. (1)用多用表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P 为欧姆挡调零旋钮.把你认为正确步骤前的字母按合理的顺序填写在下面的横线上.a.将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b.将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c.旋转S使其尖端对准欧姆挡1 kd.旋转S使其尖端对准欧姆挡100e.旋转S使其尖端对准交流500 V挡，并拔出两表笔.正确步骤按合理的顺序排列为________.根据下图所示指针位置，此被测电阻的阻值约为________ k.(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是()A.测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B.测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C.测量电路中的某个电阻，应该把该电阻与电路断开D.测量阻值不同的电阻时，都必须重新调零5.多用电表表头的示意图如图所示.在正确操作的情况下：(1)若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________.(2)若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________.(3)若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________.(4)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：___________________________________________________ ___，___________________________________________________ ___，___________________________________________________ ___.(5)全部测量结束后，应将选择开关拨到__________或者__________.(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表.1.1 000(或1 K) (1)100 (2)红黑表笔短接欧姆调零(或调节也行) 满偏 (4)OFF(或最大交流电压)2.解析：多用电表不用时要把选择开关旋转至交流电压挡或OFF上.防止突然使用没有选择挡就进行测量烧坏电表，也使表内电池处于断开状态.答案：甲3.解析：(1)从指针所指的位置读得19，则待测电阻读数为1910=190 ((2)直流100 mA挡必须看第二区量程10 mA，读刻度值4.4乘10，得电流读数为44 mA;(3)直流5 V挡必须看第二区量程50 V，读刻度值22.0除以10，得电压读数为2.20 V.答案：(1)190 (2)44 (3)2.20(或2.20～2.22)4.解析：本题考查欧姆表的使用.(1)题目中要求测量几十千欧的电阻，所以应选择1 k的欧姆挡，再进行欧姆调零，然后进行测量，最后将S旋至指向交流500 V挡，拔出表笔，所以顺序为c、a、b、e，根据欧姆表的读数原理，可以得出欧姆表的读数为30 k.(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，A项正确;电阻的阻值与电流的流向无关，所以红黑表笔接反，不影响测量结果，B项错误;不将被测电阻与外电路断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，C项正确;只要不换挡位，就不用重新调零，D项错误.答案：(1)c、a、b、e 30 (2)AC5.答案：(1)直流电压 1.18 V (2)直流电流 47 mA (3)电阻1.7 k (4)改用1 k倍率，重新调零将红、黑表笔分别接触被测电阻的两根引线读出指针所指刻度，再乘以倍率，得测量值 (5)OFF 交流电压500 V挡位置 (6)红正。

专题63 实验：练习使用多用电表1．闭合电路欧姆定律是欧姆表测电阻的工作基础.2.多用电表电流挡、电压挡与欧姆挡共用一个表头，使用电流挡、电压挡时要保证流过表头的电流方向与欧姆挡一样，即“红进黑出”．1．(1)用如图1甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)．④将两表笔分别与待测电阻两端相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准图1(2)如图乙所示为多用电表的表盘，测电阻时，若用的是“×100”挡，则图示的电阻值为__________ Ω；测直流电流时，用的是0～100 mA的量程，此时图示的电流值为________ mA；测直流电压时，用的是0～50 V量程，此时图示的电压值为________ V.答案(1)①S③T0刻线④ADC(2)1 700 46 23解析(1)①机械调零应旋动S，使指针对准电流的“0”刻线．③欧姆调零应旋动T，使表笔短接时指针对准电阻的“0”刻线．④指针偏转角度小，说明待测电阻大，所选倍率小，应改选更大的倍率，选好新的倍率后，需对多用电表重新进行欧姆调零，然后再测电阻，所以应按ADC顺序操作．(2)欧姆表读数＝刻度盘读数×倍率＝17×100 Ω＝1 700 Ω；选用量程为0～100 mA的电流挡时，读数可选取中间第二排刻度，由题图乙可知，此时的电流值为46 mA；选用量程为0～50 V的电压挡，读数选取中间第二排刻度，由题图乙可知，此时的电压值为23 V. 2．(2020·山西晋中市二统)某实验小组利用如图2所示的电路，测量某一玩具电动机M(有正负接线柱)的电阻，实验方案如下：图2(1)正确插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×10”位置，将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指到欧姆表的0刻度处．(2)考虑到电动机的两个接线柱标有正负，为了和电动机的标注一致，将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端，在电动机不转的情况下读数，结果发现多用电表指针偏转过大，因此需选择________(选填“×1”或“×100”)倍率的电阻挡，并进行欧姆调零后测量，多用电表的示数如图乙所示，则测量结果为________ Ω.多用电表使用长久后其电源电动势降低，仍能进行欧姆调零，则实际值________(选填“大于”“小于”或“等于”)测量结果．答案(2)1 ×17.0 小于解析(2)多用电表电流为“红进黑出”，题图甲中外电路电流由“2”到“1”，所以红表笔应连“1”端，指针偏角过大换小挡，因此需选择“×1”倍率的电阻挡．如题图乙所示，多用电表的示数为7.0 Ω.如果电动势变小，当满偏时I满＝Er内，I满取决于表头保持不变，当电动势变小，欧姆表内阻随之变小．假设调零后，测量一个电阻使指针刚半偏，则待测电阻与欧姆表内阻相等，即待测电阻测量值小于真实值．3．指针式多用电表是实验室中常用的测量仪器，请完成下列问题：图3(1)多用电表未接入电路时，指针如图3甲所示，接着的具体操作是______________________．调整好后将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，指针如图乙所示，电路中电流为________mA.(2)使用多用电表测电阻时，将选择开关拨至“×10”挡，进行欧姆调零．将两表笔接待测电阻两端，指针如图甲所示，为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？请从下面的操作中选出合理的步骤并进行正确排序________________．A．将两表笔短接，调节欧姆调零旋钮，使指针指向欧姆挡零刻度线B．将选择开关拨至“×100”挡C．将选择开关拨至“×1”挡D．测量完毕后将选择开关拨至“OFF”挡E．再将待测电阻接到两表笔之间测量其阻值并读出读数经以上正确操作，将两表笔接待测电阻两端时，指针如图乙所示，待测电阻为________Ω.(3)如图4所示是一个多用电表欧姆挡内部电路示意图．电流表满偏电流为0.5 mA、内阻为10 Ω；电池电动势为1.5 V、内阻为1 Ω，变阻器R0阻值为0～5 000 Ω.该欧姆表的刻度值是按电池电动势为1.5 V刻度的，当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零．调零后R0阻值将变________(填“大”或“小”)，若测得某待测电阻阻值为300 Ω，则这个待测电阻的真实阻值是________Ω.图4答案 (1)调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线) 22.0(2)BAED 3 200 (3)小 290解析 (1)多用电表未接入电路时，指针没有指向电流零刻度，接着的操作是机械调零．调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线)；将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，电路中电流为22.0 mA.(2)用多用电表测电阻时，将选择开关拨至“×10 Ω”挡，进行欧姆调零．将两表笔接待测电阻两端，指针偏角偏小，应换大倍率挡，将选择开关拨至“×100”挡，然后进行欧姆调零，之后将两表笔接待测电阻两端，即操作步骤是BAED ；待测电阻为32.0×100 Ω＝3 200 Ω.(3)欧姆表调零时满足I g ＝E R 0＋r ＋r g ；当电池电动势为1.5 V 、内阻为1 Ω，则R 0＝E I g －r －r g ＝ 1.5 V 0.5×10－3 A －1 Ω－10 Ω＝2 989 Ω；若电动势降为1.45 V ，则此时调零电阻R 0′＝E ′I g－r ′－r g ＝ 1.450.5×10－3 Ω－4 Ω－10 Ω＝2 886 Ω，则调零电阻变小；当电动势为1.5 V 时欧姆表的内阻R 内＝ 1.50.5×10－3 Ω＝3 000 Ω；当电动势为1.45 V 时内阻为：R 内′＝ 1.450.5×10－3 Ω＝2 900 Ω，设测量某电阻时通过电流计的电流为I ，则I ＝E R 内＋R 测；I ＝E ′R 内′＋R 真；已知R 测＝300 Ω，则联立两式解得R 真＝290 Ω.。

高考全国卷1练习使用多用电表有详细答案1．实验目的(1)了解多用电表的构造和原理，掌握多用电表的使用方法．(2)会使用多用电表测电压、电流及电阻．(3)会使用多用电表探索黑箱中的电学元件．2．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．3．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．1．多用电表对电路故障的检测(1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a ．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b ．在电源完好时，再将电压表与外电路的各部分电路并联．若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势，则说明该部分电路中有断点．②将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路． ③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路．2．使用多用电表的注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋扭．(3)测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．(4)测量电阻时，每变换一次挡位都要重新进行欧姆调零．(5)由于欧姆表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．(6)使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．(7)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(8)如果长期不用欧姆表，应把表内电池取出．3．欧姆表测电阻的误差分析(1)电池旧了电动势下降，会使电阻测量值偏大．(2)欧姆表挡位选择不当，导致表头指针偏转过大或过小都有较大误差，通常使表针指在中央刻度附近，即表盘的13～23范围内，误差较小．多用电表的基本使用某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻器：最大阻值5 kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．(2)将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为________kΩ和________V.(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V ．从测量数据可知，电压表的内阻为________kΩ.(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图丁所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为________V ，电阻“×1 k ”挡内部电路的总电阻为________kΩ.[解析] (1)欧姆表调零：将红表笔和黑表笔短接，使指针指电阻0刻度．(2)多用电表欧姆挡测电压表的内阻应使电流从电压表的“＋”接线柱流入、“－”接线柱流出，而黑表笔连接多用电表内电池的正极，所以多用电表的红表笔和“－”端相连，黑表笔连接“＋”端．(3)多用电表和电压表的读数分别为15.0 kΩ和3.60 V .(4)由题图甲可知多用电表欧姆“×1 k ”挡直接测量电压表的内阻R V ，所以R V ＝12.0 kΩ.(5)设多用电表内电池的电动势为E ，多用电表电阻“×1 k ”挡内部电路的总电阻为R g ，依题给条件由欧姆定律得：E ＝3.60R V (15.0＋R g )，E ＝4.00R V(12.0＋R g )， 又R V ＝12.0 kΩ，解得：E ＝9.00 V ，R g ＝15.0 kΩ.[答案] (1)短接 (2)1 (3)15.0 3.60(4)12.0 (5)9.00 15.01．用如图所示的多用电表测量电阻，要用到选择开关K 和两个部件S 、T .请根据下列步骤完成电阻测量：(1)旋动部件______，使指针对准电流的“0”刻线．(2)将K 旋转到电阻挡“×100”的位置．(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的______(选填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．A ．将K 旋转到电阻挡“×1 k ”的位置B ．将K 旋转到电阻挡“×10”的位置C ．将两表笔的金属部分分别与被测电阻的两根引线相接D ．将两表笔短接，旋动合适部件，对电表进行校准解析：机械调零应旋动S ，使指针对准I ＝0或Ω＝∞.欧姆调零应旋动T ，使指针对准电阻的“0刻线”．指针偏转角度小，说明待测电阻大，所选倍率小，应改选更大的倍率，重新进行欧姆调零，所以应按ADC 顺序操作．答案：(1)S (3)T 0刻线 (4)ADC2．(2014·高考安徽卷)某同学为了测量一个量程为3 V 的电压表的内阻，进行了如下实验．(1)他先用多用表进行了正确的测量，测量时指针位置如图甲所示，得出电压表的内阻为3.00×103 Ω，此时电压表的指针也偏转了．已知多用表欧姆挡表盘中央刻度值为“15”，表内电池电动势为1.5 V ，则电压表的示数应为________ V(结果保留两位有效数字)．(2)为了更准确地测量该电压表的内阻R V ，该同学设计了图乙所示的电路图，实验步骤如下：A ．断开开关S ，按图乙连接好电路；B ．把滑动变阻器R 的滑片P 滑到b 端；C ．将电阻箱R 0的阻值调到零；D ．闭合开关S ；E ．移动滑动变阻器R 的滑片P 的位置，使电压表的指针指到3 V 的位置；F ．保持滑动变阻器R 的滑片P 位置不变，调节电阻箱R 0的阻值使电压表指针指到1.5 V 位置，读出此时电阻箱R 0的阻值，此值即为电压表内阻R V 的测量值；G ．断开开关S.实验中可供选择的实验器材有：a ．待测电压表b ．滑动变阻器：最大阻值2 000 Ωc ．滑动变阻器：最大阻值10 Ωd ．电阻箱：最大阻值9 999.9 Ω，阻值最小改变量为0.1 Ωe ．电阻箱：最大阻值999.9 Ω，阻值最小改变量为0.1 Ωf ．电池组：电动势约6 V ，内阻可忽略g ．开关、导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用________(选填“b”或“c”)，电阻箱中选用________(选填“d”或“e”)．②电压表内阻R V 的测量值R 测和真实值R 真相比，R 测________R 真(选填“＞”或“＜”)；若R V 越大，则|R 测－R 真|R 真越________(选填“大”或“小”)． 解析：(1)欧姆表的中值电阻即为其内阻值．由欧姆挡中央刻度值“15”可知欧姆表内阻为1.5×103 Ω，根据电阻分压原理可知，电压表的示数U ＝E R V ＋R 内·R V ＝ 1.53.00×103＋1.5×103×3.00×103 V ＝1.0 V .(2)①明确半偏法测电阻的工作原理．由半偏法测电阻和滑动变阻器的分压接法可知，滑动变阻器的阻值应远小于电表内阻，故滑动变阻器选c.电阻箱的阻值应与电压表内阻近似，故电阻箱选d.②接入电阻箱后，电路总电阻阻值变大，干路电流变小，电阻箱R 0和电压表分担的电压变大，则U R 0>U R V ，故R 测>R 真．R V 越大，R 测越接近真实值，故|R 测－R 真|R 真越小． 答案：(1)1.0 (2)①c d ②> 小3．(2015·高考广东卷)某实验小组研究两个未知元件X 和Y 的伏安特性，使用的器材包括电压表(内阻约为3 kΩ)、电流表(内阻约为1 Ω)、定值电阻等．(1)使用多用电表粗测元件X 的电阻，选择“×1”欧姆挡测量，示数如图甲所示，读数为________Ω，据此应选择图中的________(选填“乙”或“丙”)电路进行实验．(2)连接所选电路，闭合S ，滑动变阻器的滑片P 从左向右滑动，电流表的示数逐渐________(选填“增大”或“减小”)；依次记录电流及相应的电压；将元件X 换成元件Y ，重复实验．(3)图丁是根据实验数据作出的U －I 图线，由图可判断元件________(选填“X”或“Y”)是非线性元件．(4)该小组还借助X 和Y 中的线性元件和阻值R ＝21 Ω的定值电阻，测量待测电池的电动势E 和内阻r ，电路如图戊所示，闭合S 1和S 2，电压表读数为3.00 V ；断开S 2，读数为1.00 V ．利用图丁可算得E ＝________V ，r ＝________Ω(结果均保留两位有效数字，视电压表为理想电压表)．解析：(1)用多用电表的欧姆挡测电阻时，电阻值＝示数×倍率，故读数为10 Ω×1＝10 Ω，由于R X R A ＜R V R X，或R X ≪R V ，故用伏安法测元件X 的电阻时，电流表应外接，故选乙电路进行实验．(2)滑片P 从左向右滑动过程中，元件X 两端的电压越来越大，电流越来越大，故电流表示数逐渐增大．(3)由U －I 图线可知Y 是非线性元件．(4)由(3)中的U －I 图线，可知线性元件的电阻R X ＝10 Ω，当S 1、S 2都闭合时，回路中的电流I 1＝U 1R X ＝0.3 A ，当S 1闭合，S 2断开时，回路中的电流I 2＝U 2R X＝0.1 A ，根据闭合电路欧姆定律，得E＝I1(R X＋r)，E＝I2(R X＋R＋r)，联立两式并代入数据解得E≈3.2 V，r＝0.50 Ω.答案：(1)10乙(2)增大(3)Y(4)3.20.50用多用电表进行元件探测、检测电路故障如图甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图乙中多用电表的________(选填“A”“B”或“C”)．(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图乙所示．.[解析](1)A是指针定位螺丝，B是欧姆调零旋钮，C是功能选择开关，故选填A.(2)为防止a、b间存在高压电源在持续接通时烧坏电表，应采用“点触”方式．(3)正反向阻值相等说明两接点间无二极管．由题图乙可以读出a、b间阻值为5.0 Ω.因黑箱内只有三个阻值相等的电阻，由表内数据知b、c间电阻等于a、b间电阻与a、c间电阻之和，故可推测a、b间电阻与a、c间电阻相串联．又因a、c间阻值是a、b间阻值的2倍，故a、b间有一个电阻时a、c间两个电阻串联；a、b间有两个电阻时两个电阻并联，电路图见答案．[答案](1)A(2)短暂(3)5.0如下图所示4．(2014·高考天津卷)现要测量一个未知电阻R x的阻值，除R x外可用的器材有：多用电表(仅可使用欧姆挡)；一个电池组E(电动势6 V)；一个滑动变阻器R(0～20 Ω，额定电流1 A)；两个相同的电流表G(内阻R g＝1 000 Ω，满偏电流I g＝100 μA)；两个标准电阻(R1＝29 000 Ω，R2＝0.1 Ω)；一个电键S、导线若干．(1)为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是________(填字母代号)．A．这个电阻阻值很小，估计只有几欧姆B．这个电阻阻值很大，估计有几千欧姆C．如需进一步测量可换“×1”挡，调零后测量D．如需进一步测量可换“×1 k”挡，调零后测量(2)根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．解析：(1)用欧姆表粗测该电阻时，发现指针偏角非常大，说明欧姆表的读数非常小，因此，这个电阻的阻值很小，A正确．为了使欧姆表读数误差更小些，应换“×1”挡，调零后再测量，C正确，故选A、C.(2)要求测量电路的能耗较小，因此，应使用滑动变阻器的限流接法．可供选择的器材中无电压表，需用电流表G和R1串联改装成电压表．由于电流表G的量程太小，所以，需用R2和G并联改装成量程较大的电流表．由于未知电阻阻值较小，故电路采用“外接法”．综合考虑，电路图如图所示．答案：(1)AC(2)见解析图5．(2014·高考重庆卷)某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V 的蓄电池为电源，导线及其接触完好．维修人员使用已调好的多用表直流50 V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．(1)断开开关，红表笔接a点时多用表指示如图乙所示，读数为________V，说明________正常(选填：蓄电池、保险丝、开关、小灯)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图乙相同，可判定发生故障的器件是________(选填：蓄电池、保险丝、开关、小灯)．解析：(1)因用直流50 V挡检测，故满偏时电压为50 V，刻度均匀，在题图乙所示位置时，读数为11.5(11.2～11.8之间的值均可)V，说明蓄电池正常．(2)红表笔接b点，断开开关，指针不偏转，闭合开关后多用表读数与原来相同，说明保险丝、开关均正常，发生故障的器件只能为小灯．答案：(1)11.5(11.2～11.8之间的值均可) 蓄电池 (2)小灯6．(2015·高考全国卷Ⅰ)图甲为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路．(1)已知毫安表表头的内阻为100 Ω，满偏电流为1 mA ；R 1和R 2为阻值固定的电阻．若使用a 和b 两个接线柱，电表量程为3 mA ；若使用a 和c 两个接线柱，电表量程为10 mA.由题给条件和数据，可以求出R 1＝________Ω，R 2＝________Ω.(2)现用一量程为3 mA 、内阻为150 Ω的标准电流表A 对改装电表的3 mA 挡进行校准，校准时需选取的刻度为0.5 mA 、1.0 mA 、1.5 mA 、2.0 mA 、2.5 mA 、3.0 mA.电池的电动势为1.5 V ，内阻忽略不计；定值电阻R 0有两种规格，阻值分别为300 Ω和1 000 Ω；滑动变阻器R 有两种规格，最大阻值分别为750 Ω和3 000 Ω.则R 0应选用阻值为________Ω的电阻，R 应选用最大阻值为______Ω的滑动变阻器．(3)若电阻R 1和R 2中有一个因损坏而阻值变为无穷大，利用图乙的电路可以判断出损坏的电阻．图乙中的R ′为保护电阻，虚线框内未画出的电路即为图甲虚线框内的电路．则图中的d 点应和接线柱________(选填“b ”或“c ”)相连．判断依据是：________________________________________________________________________.解析：(1)设使用a 和b 两接线柱时，电表量程为I 1，使用a 和c 两接线柱时，电表量程为I 2，则使用a 和b 时：I g R g R 1＋R 2＋I g ＝I 1① 使用a 和c 时：I g (R g ＋R 2)R 1＋I g ＝I 2② 由①②两式得R 1＝15 Ω，R 2＝35 Ω.(2)校准时电路中的总电阻的最小值为R 小＝ 1.53.0×10－3Ω＝500 Ω，总电阻的最大值为R 大＝ 1.50.5×10－3Ω＝3 000 Ω，故R 0选300 Ω的，R 选用最大阻值为3 000 Ω的滑动变阻器． (3)d 接b 时，R 1和R 2串联，不论是R 1还是R 2损坏，电表都有示数且示数相同，故应将d 接c .根据d 接c 时的电路连接情况可知：闭合开关，若电表指针偏转，则损坏的电阻是R 1；若电表指针不动，则损坏的电阻是R 2.答案：(1)15 35 (2)300 3 000 (3)c 闭合开关时，若电表指针偏转，则损坏的电阻是R 1；若电表指针不动，则损坏的电阻是R 2多用电表当欧姆表使用时内有电源，往往会考查闭合电路欧姆定律、电动势和内阻的测定等，涉及的变形有：1．与电压表串联形成闭合电路，则E ＝U ＋U R V·r ，从而计算得到E ；2．与电流表串联形成闭合电路，则E ＝I (R A ＋r )，从而计算得到E .范例 (2016·宿州模拟)使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA 的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：甲(1)仪器连线如图甲所示(a 和b 是多用电表的两个表笔)．若两电表均正常工作，则表笔a 为________(填“红”或“黑”)色；(2)若适当调节电阻箱后，图甲中多用电表、电流表与电阻箱的示数分别如图乙中(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的读数为________mA ，电阻箱的读数为________Ω；乙(3)计算得到多用电表内电池的电动势为________V(保留3位有效数字)；(4)欧姆表刻度上中间刻度值为15，若将两表笔短接，流过多用电表的电流为________mA(保留3位有效数字)．[解析] (1)根据“红进黑出”的一般原则，对多用电表有，电流从红表笔进入多用电表，从黑表笔流出多用电表，由于设计电路图中a 表笔接在电流表的正极，故电流经过多用电表从a 表笔流出，故a 表笔为多用电表的黑表笔．(2)欧姆表读数为R ＝14 Ω；电流表读数为I ＝53.0 mA ；电阻箱读数为4×1 Ω＋6×0.1 Ω＝4.6 Ω.(3)欧姆表的内阻r ＝R 中＝15 Ω，由欧姆定律得：E ＝I (R ＋r )＝1.54 V .(4)两表笔短接，则I 0＝E r＝102 mA. [答案] (1)黑 (2)14 53.0 4.6 (3)1.54 (4)102[点评] 该实验把仪表读数、欧姆表测电阻和安阻法测电源电动势巧妙地融合在一起考查，只要掌握了欧姆表的原理和测电动势的方法，就不难解决．。
