2020届高三高考物理《练习使用多用电表》专题复习

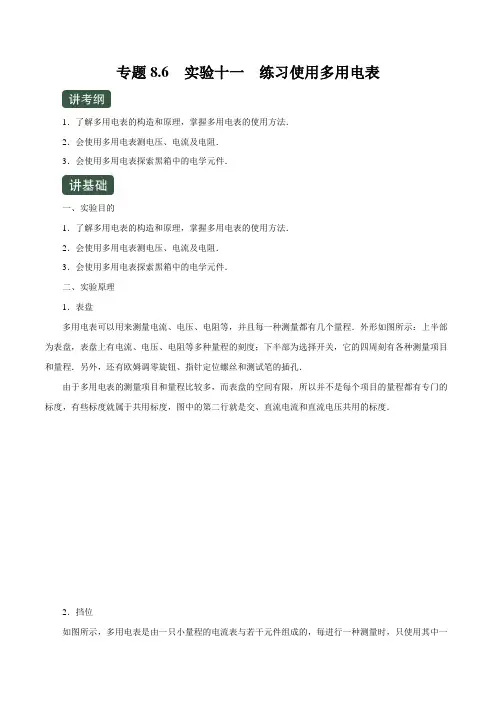

专题8.6实验十一练习使用多用电表1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验原理1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，图中的第二行就是交、直流电流和直流电压共用的标度．2．挡位如图所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，1的量程较大．(2)当S接通3或4时，接通内部电源，此时为欧姆挡，4的倍率比3的倍率高．(3)当S接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，6的量程比5的量程大．3．欧姆表内部构造和原理(1)欧姆表内部电路简化如图．(2)多用电表测电阻阻值的原理：闭合电路欧姆定律．①红黑表笔短接，进行欧姆调零时，指针满偏，有I g＝ER g＋R＋r；②当红黑表笔之间接有未知电阻R x 时，有I ＝E R g ＋R ＋r ＋R x，故每一个未知电阻都对应一个电流值I .我们在刻度盘上直接算出I 对应的R x 的值，所测电阻R x 即可从表盘上直接读出．③由于I 与R 是非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当R x ＝R g ＋R ＋r 时，I ＝I g 2，指针半偏，所以欧姆表的内阻等于中值电阻． 4．二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．三、实验器材多用电表，电学黑箱，直流电源，开关，导线若干，小灯泡，二极管，定值电阻(大、中、小)三个． 部分器材用途 多 用 电 表 1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

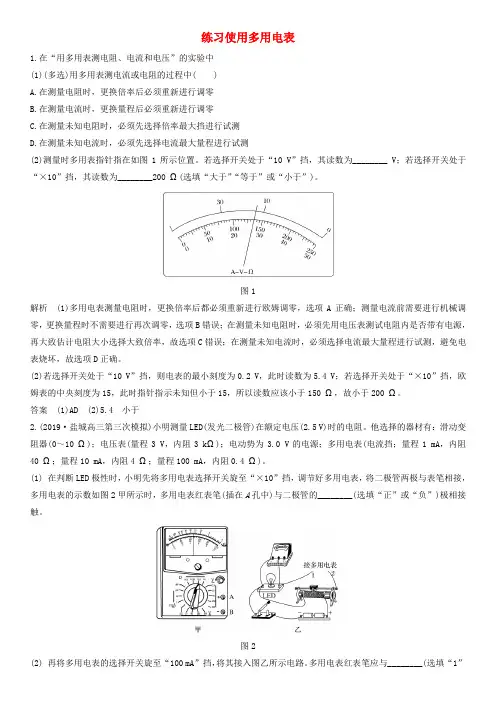

练习使用多用电表1.在“用多用表测电阻、电流和电压”的实验中(1)(多选)用多用表测电流或电阻的过程中( )A.在测量电阻时，更换倍率后必须重新进行调零B.在测量电流时，更换量程后必须重新进行调零C.在测量未知电阻时，必须先选择倍率最大挡进行试测D.在测量未知电流时，必须先选择电流最大量程进行试测(2)测量时多用表指针指在如图1所示位置。

若选择开关处于“10 V”挡，其读数为________ V；若选择开关处于“×10”挡，其读数为________200 Ω(选填“大于”“等于”或“小于”)。

图1解析(1)多用电表测量电阻时，更换倍率后都必须重新进行欧姆调零，选项A正确；测量电流前需要进行机械调零，更换量程时不需要进行再次调零，选项B错误；在测量未知电阻时，必须先用电压表测试电阻内是否带有电源，再大致估计电阻大小选择大致倍率，故选项C错误；在测量未知电流时，必须选择电流最大量程进行试测，避免电表烧坏，故选项D正确。

(2)若选择开关处于“10 V”挡，则电表的最小刻度为0.2 V，此时读数为5.4 V；若选择开关处于“×10”挡，欧姆表的中央刻度为15，此时指针指示未知但小于15，所以读数应该小于150 Ω，故小于200 Ω。

答案(1)AD (2)5.4 小于2.(2019·盐城高三第三次模拟)小明测量LED(发光二极管)在额定电压(2.5 V)时的电阻。

他选择的器材有：滑动变阻器(0～10 Ω)；电压表(量程3 V，内阻3 kΩ)；电动势为3.0 V的电源；多用电表(电流挡；量程1 mA，内阻40 Ω；量程10 mA，内阻4 Ω；量程100 mA，内阻0.4 Ω)。

(1) 在判断LED极性时，小明先将多用电表选择开关旋至“×10”挡，调节好多用电表，将二极管两极与表笔相接，多用电表的示数如图2甲所示时，多用电表红表笔(插在A孔中)与二极管的________(选填“正”或“负”)极相接触。

2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。

若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。

答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。

(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。

2020年高考物理专题精准突破专题实验：练习使用多用电表【专题诠释】一、实验原理1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，图中的第二行就是交、直流电流和直流电压共用的标度．2．挡位如图所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，1的量程较大．(2)当S 接通3或4时，接通内部电源，此时为欧姆挡，4的倍率比3的倍率高．(3)当S 接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，6的量程比5的量程大．3．欧姆表内部构造和原理(1)欧姆表内部电路简化如图．(2)多用电表测电阻阻值的原理：闭合电路欧姆定律．①红黑表笔短接，进行欧姆调零时，指针满偏，有I g ＝E R g ＋R ＋r； ②当红黑表笔之间接有未知电阻R x 时，有I ＝E R g ＋R ＋r ＋R x，故每一个未知电阻都对应一个电流值I .我们在刻度盘上直接算出I 对应的R x 的值，所测电阻R x 即可从表盘上直接读出．③由于I 与R 是非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当R x ＝R g ＋R ＋r 时，I ＝I g 2，指针半偏，所以欧姆表的内阻等于中值电阻． 4．二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．二、实验过程1．准备(1)观察多用电表的外形，认识选择开关对应的测量项目及量程．(2)检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”“－”插孔．2．测量(1)测电压：按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．(2)测电流：按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(3)测电阻①调整定位螺丝，使指针指向电流的零刻度．②选择开关置于“Ω”挡的“×1”，红、黑表笔短接，调节欧姆调零旋钮，使表针指向欧姆零点，然后断开表笔，再使指针指向∞.③将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较．④选择开关改置“×100”挡，重新进行欧姆调零．⑤再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较．⑥测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．(4)探索黑箱内的电学元件．三、数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．2．测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.01 等，读数时应读到最小刻度的下一位；若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．四、误差分析1．系统误差(1)电池用旧后，电动势会减小，致使电阻测量值偏大，要及时更换新电池．(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．2．偶然误差(1)欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点．(2)读数时易形成偶然误差，要垂直表盘正对指针读数．(3)由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．五、注意事项(1)忌不调零就使用多用电表．(2)忌搞错连接方式，测电压需并联，测电流需串联．(3)忌搞反直流电流方向，直流电要从正极红测试笔插孔流入，从负极黑测试笔插孔流出．(4)忌用手接触测试笔的金属杆，特别在测电阻时，更应注意不要用手接触测试笔的金属杆．(5)忌用直流电挡位测交流电．(6)忌不进行欧姆表调零，或换欧姆挡量程后不调零，就用多用表测电阻．(7)忌把电阻同其他电路连在一起进行测量．(8)忌只看读数不乘倍率．(9)忌把电池装在多用电表内长期不用．(10)多用电表不用时，忌选择开关置于欧姆挡．【高考领航】【2019·全国卷Ⅰ·23】某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表．该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装．然后利用一标准毫安表，根据图(a)所示电路对改装后的电表进行检测(虚线框内是改装后的电表)．(1)根据图(a)和题给条件，将图(b)中的实物连线．(2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图所示，由此可以推测出改装的电表量程不是预期值，而是________．(填正确答案标号)A ．18 mAB ．21 mAC ．25 mAD ．28 mA(3)产生上述问题的原因可能是________．(填正确答案标号)A ．微安表内阻测量错误，实际内阻大于1 200 ΩB ．微安表内阻测量错误，实际内阻小于1 200 ΩC ．R 值计算错误，接入的电阻偏小D ．R 值计算错误，接入的电阻偏大(4)要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R 的电阻换为一个阻值为kR 的电阻即可，其中k ＝________.【答案】 (1)连线如图所示(2)C (3)AC (4)9979【解析】 (1)量程为250 μA 的微安表改装成量程为20 mA 的电流表，量程扩大了80倍，需要将定值电阻与微安表并联，然后根据题图(a)的原理图连线．(2)当标准毫安表示数为16.0 mA 时，对应的微安表读数为160 μA ，说明量程扩大了100倍，因此所改装的电表量程是25 mA ，选项C 正确．(3)根据I g R g ＝(I －I g )R 得：I ＝I g R g R＋I g 出现该情况可能是微安表内阻测量错误，实际电阻大于1 200 Ω，或者并联的电阻R 计算错误，接入的电阻偏小，选项A 、C 正确．(4)设微安表的满偏电压为U ，则对并联的电阻R 有U ＝(25－0.25)×10－3RU ＝(20－0.25)×10－3kR解得k ＝9979. 【2019·全国卷Ⅲ·23】某同学欲将内阻为98.5 Ω、量程为100 μA 的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA 刻度．可选用的器材还有：定值电阻R 0(阻值14 kΩ)，滑动变阻器R 1(最大阻值1 500 Ω)，滑动变阻器R 2(最大阻值500 Ω)，电阻箱(0～99 999.9 Ω)，干电池(E ＝1.5 V ，r ＝1.5 Ω)，红、黑表笔和导线若干．(1)欧姆表设计将图中的实物连线组成欧姆表．欧姆表改装好后，滑动变阻器R 接入电路的电阻应为________ Ω；滑动变阻器选________(填“R 1”或“R 2”)．(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图所示．表盘上a 、b 处的电流刻度分别为25和75，则a 、b 处的电阻刻度分别为________、________.(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________ kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图所示，则电阻箱接入的阻值为________ Ω.【答案】 (1)如图所示 900 R 1(2)45 5 (3)0 35 000.0【解析】 (1)由题知当两表笔间接入15 kΩ的电阻时，电流表示数为50 μA ，由闭合电路欧姆定律有I g 2＝E R g ＋r ＋R x ＋R 0＋R，代入数据解得R ＝900 Ω，所以滑动变阻器选择R 1.(2)欧姆表的内阻R g ′＝R g ＋r ＋R 0＋R ＝15 kΩ，当电流为25 μA 时，有I g 4＝E R g ′＋R x ′，可得R x ′＝45 kΩ；当电流为75 μA 时，有3I g 4＝E R g ′＋R x ″，可得R x ″＝5 kΩ. (3)红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向0 kΩ处．题图中电阻箱读数为35 000.0 Ω.【最新考向解码】例1.(2019·辽宁大连二模)如图甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E ＝1.5 V ，内阻r ＝1 Ω，灵敏电流计满偏电流I g ＝10 mA ，内阻r g ＝90 Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”。

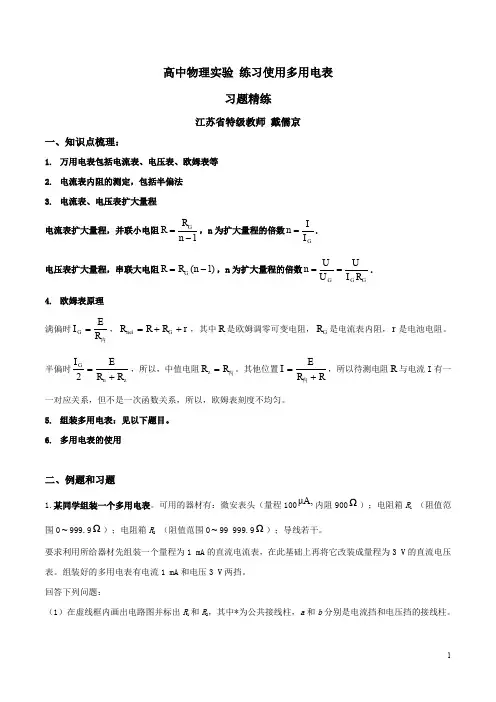

高中物理实验 练习使用多用电表习题精练江苏省特级教师 戴儒京一、知识点梳理：1. 万用电表包括电流表、电压表、欧姆表等2. 电流表内阻的测定，包括半偏法3. 电流表、电压表扩大量程 电流表扩大量程，并联小电阻1-=n R R G ，n 为扩大量程的倍数GI I n =. 电压表扩大量程，串联大电阻)1(-=n R R G ，n 为扩大量程的倍数G G G R I U U U n ==. 4. 欧姆表原理 满偏时内R E I G =，r R R R G nei ++=，其中R 是欧姆调零可变电阻，G R 是电流表内阻，r 是电池电阻。

半偏时zn G R R E I +=2，所以，中值电阻内R R z =。

其他位置R R E I +=内，所以待测电阻R 与电流I 有一一对应关系，但不是一次函数关系，所以，欧姆表刻度不均匀。

5. 组装多用电表：见以下题目。

6. 多用电表的使用二、例题和习题1.某同学组装一个多用电表。

可用的器材有：微安表头（量程100μA,内阻900Ω）；电阻箱R 1 （阻值范围0~999.9Ω）；电阻箱R 2 （阻值范围0~99 999.9Ω）；导线若干。

要求利用所给器材先组装一个量程为1 mA 的直流电流表，在此基础上再将它改装成量程为3 V 的直流电压表。

组装好的多用电表有电流1 mA 和电压3 V 两挡。

回答下列问题：（1）在虚线框内画出电路图并标出R 1和R 2，其中*为公共接线柱，a 和b 分别是电流挡和电压挡的接线柱。

（2）电阻箱的阻值11____________Ω.____________ΩR R ==。

（保留到个位）2.某同学利用如图（a ）所示的电路测量一微安表（量程为100μ A ，内阻大约为2500Ω）的内阻。

可使用的器材有：两个滑动变阻器R 1，R 2（其中一个阻值为20Ω，另一个阻值为2000Ω）；电阻箱R z （最大阻值为99999.9Ω）；电源E （电动势约为1.5V ）；单刀开关S 1和S 2。

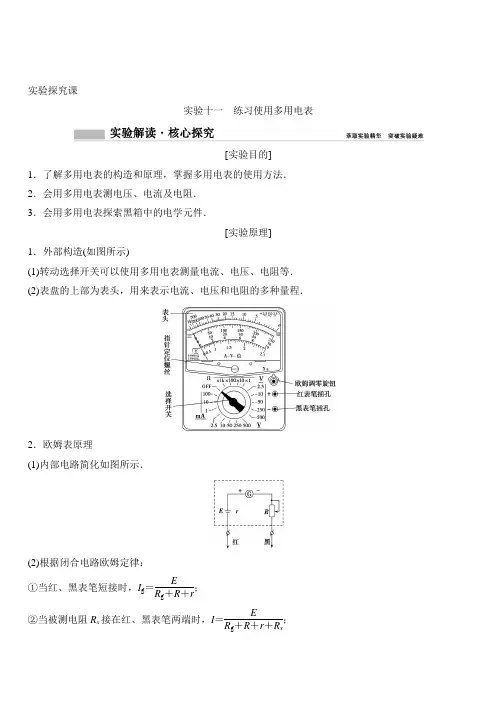

实验探究课实验十一练习使用多用电表[实验目的]1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．[实验原理]1．外部构造(如图所示)(1)转动选择开关可以使用多用电表测量电流、电压、电阻等．(2)表盘的上部为表头，用来表示电流、电压和电阻的多种量程．2．欧姆表原理(1)内部电路简化如图所示．(2)根据闭合电路欧姆定律：①当红、黑表笔短接时，I g＝ER g＋R＋r；②当被测电阻R x接在红、黑表笔两端时，I＝ER g＋R＋r＋R x；③当I中＝12I g时，中值电阻R中＝R g＋R＋r.[实验器材]多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．热点一考查多用电表的原理及读数[典例1](2017·全国卷Ⅲ)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡．(1)图(a)中的A端与(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是．(填正确答案标号)A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝Ω，R4＝Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为；若此时B端是与“3”相连的，则读数为；若此时B端是与“5”相连的，则读数为．(结果均保留3位有效数字)．解析：(1)与多用电表内电源正极相连的是黑表笔．(2)R6是可变电阻，它的作用是欧姆表调零，使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置．故选B.(3)B端与“2”相连时，是量程较小的电流表，所以R1＋R2＝I g R gI1－I g＝160 Ω；B端与“4”相连时，是量程较小的电压表，所以R4＝U1－I g R gI1＝880 Ω.(4)若此时B端与“1”相连，多用电表是量程为2.5 mA的电流表，则读数为1.47 mA；若此时B端与“3”相连，多用电表是欧姆×100 Ω挡，则读数为11×100 Ω＝1.10×103Ω；若此时B端与“5”相连，多用电表是量程为5 V的电压表，则读数为2.95 V.答案：(1)黑(2)B(3)160880(4)1.47 mA(或1.48 mA) 1.10×103Ω 2.95 V1．(1)用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：①旋动部件，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”“－”插孔的表笔短接，旋动部件．使指针对准电阻的(填“0刻线”或“∞刻线”)．④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到此较准确的待测量结果，请从下列选项中挑出合理的步骤．并按的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准(2)如图所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为mA；测直流电压时，用的是50 V量程，则指针所示的电压值为V.解析：(1)电表使用前要调节调零旋钮，使指针指在0刻线位置，故旋动S旋钮．(3)欧姆表测量前要进行欧姆调零，故调节T旋钮使指针指向电阻0刻线．(4)指针偏转度过小，说明电阻偏大，故需选择较大的倍率；每次换挡要重新调零然后测量电阻，故步骤为ADC.(5)①欧姆表读数＝刻度盘读数×倍率＝16×100 Ω＝1 600 Ω；②选用量程为100 mA的电流挡，读数选取中间刻度第二排，读数为48 mA，选用量程为50 V的电压挡，读数选取中间刻度第二排，读数为24 V.答案：(1)①S③T0刻线④ADC (2)1 6004824[反思总结]1．欧姆表刻度盘不同于电压、电流表刻度盘(1)左∞右0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合．(2)刻度不均匀：左密右疏．(3)欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处)．2．读数技巧(1)欧姆表的读数①为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．②指针示数的读数一般取两位有效数字．③电阻值等于指针示数与所选倍率的乘积．(2)测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位．热点二多用电表的使用[典例2]某同学为了将一量程为3 V的电压表改装成可测量电阻的仪表——欧姆表．(1)先用如图a所示电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关，将电阻箱阻值调到3 kΩ时，电压表恰好满偏；将电阻箱阻值调到12 kΩ时，电压表指针指在如图b所示位置，则电压表的读数为V．由以上数据可得电压表的内阻R V＝kΩ.(2)将图a的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图c所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：闭合开关，将两表笔断开，调节电阻箱，使指针指在“3.0 V”处，此处刻度应标阻值为 (填“0”或“∞”)；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电压刻度，则“1 V”处对应的电阻刻度为 kΩ. (3)若该欧姆表使用一段时间后，电池内阻不能忽略且变大，电动势不变，但将两表笔断开时调节电阻箱，指针仍能满偏，按正确使用方法再进行测量，其测量结果将 ． A ．偏大 B ．偏小 C ．不变D ．无法确定解析：(1)由图(b)所示电压表表盘可知，其分度值为0.1 V ，示数为1.50 V ；电源内阻不计，由图a 所示电路图可知，电源电动势E ＝U ＋IR ＝U ＋U R VR ，由题意可知E ＝3＋3R V×3 000，E ＝1.5＋1.5R V×12 000，解得R V ＝6 000 Ω＝6 kΩ，E ＝4.5 V .(2)两表笔断开，处于断路情况，相当于两表笔之间的电阻无穷大，故此处刻度应标阻值为∞，当指针指向3 V 时，电路中的电流为I g ＝36 000 A ＝0.000 5 A ，此时滑动变阻器的阻值为R ＝ 1.50.000 5 Ω＝3 kΩ，当电压表示数为1 V 时，有1＝4.5R ＋R x R V R x ＋R VR x R VR x ＋R V ，解得R x ＝1 kΩ. (3)根据闭合电路欧姆定律可知电池新时有I g ＝E r ＋R V ＋R ＝E(r ＋R )＋R V，测量电阻时电压表示数为U ＝E (r ＋R )＋R V R x R V ＋R x R V R xR V ＋R x ，欧姆表用一段时间调零时有I g ＝Er ′＋R V ＋R ′，测量电阻时U ＝E(r ′＋R ′)＋R V R ′x R V ＋R ′xR V R ′x R V ＋R ′x，比较可知r ＋R ＝r ′＋R ′，所以若电流相同则R ′x ＝R x ，即测量结果不变，C 正确． 答案：(1)1.50 6 (2)∞ 1 (3)C2．小明同学想测量一节旧干电池的电动势和内电阻，身边仅有下列器材：一个多用电表、一个定值电阻R 1、一个滑动变阻器R 2(0～20 Ω)、一个开关S 、导线若干．小明设计了实验原理图(如图甲所示)，并进行了如下实验：甲①根据原理图，连接实验器材，且S 断开；②多用电表选择欧姆表的“×1”挡，先 ，后用红表笔接a 端，黑表笔接b 端，记录下R 1示数(如图乙所示)；③S 闭合，多用电表选择“直流电压2.5 V ”挡， 表笔接a 端， 表笔接b 端(填“红”或“黑”)，记录下示数U 1，然后再测出b 、c 间的电压，记录下示数U 2； ④调节滑动变阻器，重复步骤③，得到如下表所示的6组数据．U /V 0.10 0.20 0.30 0.40 0.50 0.60 U 2/V1.050.900.750.700.450.30(1)(2)由图乙可知R 1测量值为 Ω；(3)请在如图丙所示的坐标纸中画出U 2－U 1关系图； (4)该电池的内电阻为 Ω.(保留两位有效数字)解析：(1)运用多用电表欧姆挡测电阻要先进行欧姆调零，测直流电压要“红正黑负”，红表笔接a 端，黑表笔接b 端．(2)因多用电表选择欧姆表的“×1”挡，由题图可知R 1测量值为8 Ω. (3)U 2－U 1关系图如图所示．(4)由闭合电路欧姆定律可知E ＝U 1＋U 2＋U 1R 1r ，所以U 2＝E －U 1－U 1R 1r ＝E －(1＋r R 1)U 1；由图可知1＋r R1＝1.20.8，解得r ＝4.0 Ω.答案：(1)②欧姆调零 ③红 黑 (2)8 (3)图见解析(4)4.01．(1)在“练习使用多用电表”的实验中，某同学用多用电表的欧姆挡测量阻值约为十几千欧的电阻R x.(1)该同学列出了以下可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上：.A．将两表笔短接，调节P使表针指向欧姆零点，断开两表笔B．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔C．旋转S至×1k位置D．旋转S至×100位置E．旋转S至OFF位置，并拔出两表笔(2)该同学按正确的步骤测量R x，表针位置如图所示，被测电阻R x的阻值约为Ω.解析：(1)欧姆表每次使用应该先选挡位，然后欧姆调零，最后测量，欧姆表指针指在中间附近时，读数最准确，故即选“×1k”挡，欧姆调零，测量读数；最后旋到交流电压最大挡或OFF位置，防止漏电，故在用红、黑表笔接触这个电阻两端之前，操作步骤必需的是：选挡和欧姆调零，故有用的操作顺序为：CABE.(2)欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值，即为14×1 000＝1.4×104Ω.答案：(1)CABE(2)1.4×1042．某同学制作了一个简单的多用电表，图甲为电表的电路图．已知选用的电流表内阻R g＝5 Ω、满偏电流I g＝25 mA，当选择开关接3时为量程100 V的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心，上排刻度线对应数据没有标出．(1)若指针指在图乙所示位置，选择开关接1时其读数为；选择开关接3时其读数为．(2)为了测该多用电表电阻挡的电阻和表内电源的电动势，这位同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏；②将电表红黑表笔与电阻箱相连，调节电阻箱使电表指针指C处，此时电阻箱的示数如图丙，则C处刻度应为Ω；③计算得到多用电表内电池的电动势为V；(保留两位有效数字)(3)调零后将电表红黑表笔与某一待测电阻相连，若指针在图乙所示位置，则待测电阻的阻值为Ω.(保留两位有效数字)解析：(1)选择开关接1时测电流，其分度值为0.5 mA，示数为17.3 mA；选择开关接3时测电压，其分度值为2 V，其示数为69 V；(2)②由图丙所示电阻箱可知，电阻箱示数为0×1 000 Ω＋1×100 Ω＋5×10 Ω＋0×1 Ω＝150 Ω；(3)由图乙所示可知，指针指在C处时，电流表示数为12.5 mA＝0.0125 A，C处电阻为中值电阻，则电表内阻为150 Ω，电源电动势E＝I(R＋r)＝0.0125×(150＋150) V＝3.8 V；(3)根据第(1)问可知，表头所示电流为17.3 mA；调零后将电表红黑表笔与某一待测电阻相连，此时电路中的电流值也为17.3 mA，而表内电池的电动势为E＝3.8 V，表内总电阻为150 Ω，由欧姆定律可知R＝(3.80.017 3－150) Ω≈70 Ω，所以待测电阻的阻值为70 Ω.答案：(1)17.3 mA(17.2～17.4 mA)69 V(2)②150③3.8(3)70(67～71)3．现有一满偏电流为500 μA、内阻为1.0×103Ω的电流表，某同学想把它改装成中值电阻为500 Ω的欧姆表，实验室提供如下器材：A．一节干电池(电动势为1.5 V，内阻不计)B．电阻箱R1(最大阻值99.99 Ω)C．电阻箱R2(最大阻值999.9 Ω)D．滑动变阻器R3(0～100 Ω)E．滑动变阻器R4(0～1 kΩ)F．导线若干及两个接线柱(1)由于电流表的内阻较大，该同学先把电流表改装成量程为0～3.0 mA的电流表，则电流表应(填“串”或“并”)联一个电阻箱，将该电阻箱的阻值调为Ω.(2)将改装后的电流表改装成欧姆表，请选择适当的器材在方框内把改装后的电路图补画完整(含电流表的改装)，并标注所选电阻箱和滑到变阻器的符号．(3)用改装后的欧姆表测量一电阻，电流表的示数为200 μA，则该电阻的阻值为Ω，通过该电阻的电流为m A.解析：(1)将电流表改装为 3 mA的电流表应该并联一个分流电阻，并联电阻阻值R＝I g R gI－I g＝500×10－6×1×1033×10－3－500×10－6Ω＝200 Ω.(2)改装后的电流表内阻R＝I g R gI＝500×10－6×1×1033×10－3Ω≈167 Ω，把表头改装成中值电阻为500 Ω的欧姆表，则需要串联的电阻R″＝500－167＝333 Ω，所以选择电阻箱R2和滑动变阻器R4，实验电路图如图所示．(3)改装后电流表量程是原电流表G量程的3×10－3500×10－6＝6倍，电流表G的示数为200 μA，电路电流I＝200 μA×6＝1200 μA＝1.2 mA，待测电阻阻值R X＝UI－R内＝(1.51.2×10－3－500) Ω＝750 Ω.答案：(1)并200(2)图见解析(3)750 1.2。

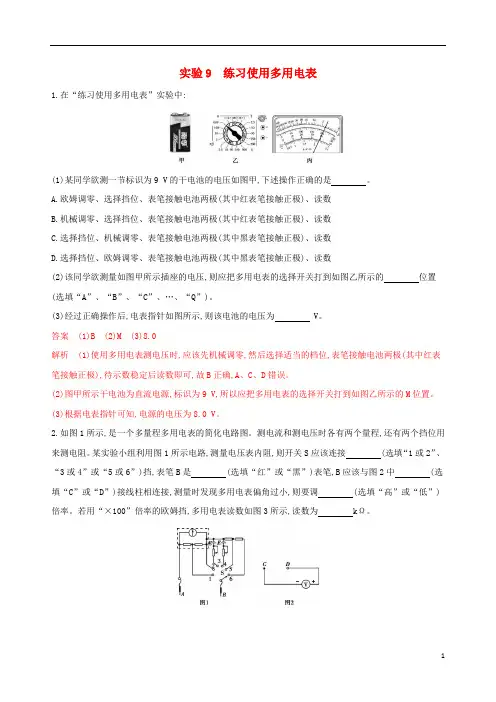

实验9 练习使用多用电表1.在“练习使用多用电表”实验中:(1)某同学欲测一节标识为9 V的干电池的电压如图甲,下述操作正确的是。

A.欧姆调零、选择挡位、表笔接触电池两极(其中红表笔接触正极)、读数B.机械调零、选择挡位、表笔接触电池两极(其中红表笔接触正极)、读数C.选择挡位、机械调零、表笔接触电池两极(其中黑表笔接触正极)、读数D.选择挡位、欧姆调零、表笔接触电池两极(其中黑表笔接触正极)、读数(2)该同学欲测量如图甲所示插座的电压,则应把多用电表的选择开关打到如图乙所示的位置(选填“A”、“B”、“C”、…、“Q”)。

(3)经过正确操作后,电表指针如图所示,则该电池的电压为 V。

答案(1)B (2)M (3)8.0解析(1)使用多用电表测电压时,应该先机械调零,然后选择适当的档位,表笔接触电池两极(其中红表笔接触正极),待示数稳定后读数即可,故B正确,A、C、D错误。

(2)图甲所示干电池为直流电源,标识为9 V,所以应把多用电表的选择开关打到如图乙所示的M位置。

(3)根据电表指针可知,电源的电压为8.0 V。

2.如图1所示,是一个多量程多用电表的简化电路图。

测电流和测电压时各有两个量程,还有两个挡位用来测电阻。

某实验小组利用图1所示电路,测量电压表内阻,则开关S应该连接(选填“1或2”、“3或4”或“5或6”)挡,表笔B是(选填“红”或“黑”)表笔,B应该与图2中(选填“C”或“D”)接线柱相连接,测量时发现多用电表偏角过小,则要调(选填“高”或“低”)倍率。

若用“×100”倍率的欧姆挡,多用电表读数如图3所示,读数为kΩ。

答案3或4 黑 D 高 1.6解析测量电阻应该用欧姆挡,所以开关S接3或4,对于欧姆挡,黑表笔接内部电源的正极,表笔B为黑表笔;对于电压表,电流应从正极流入,所以B应该与电压表的D接线柱相连;若测量时发现多用电表偏角过小,即电阻读数过大,应调高倍率。

从题图3中可以看出电阻为1.6 kΩ。

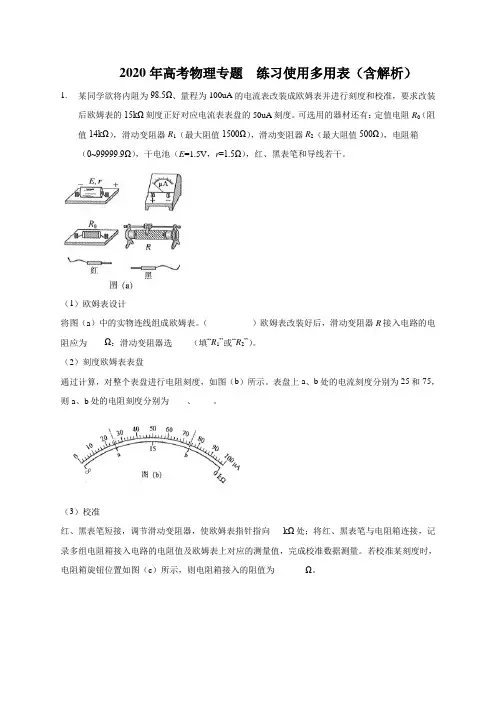

2020年高考物理专题练习使用多用表（含解析）1.某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度。

可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干。

（1）欧姆表设计将图（a）中的实物连线组成欧姆表。

（）欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）。

（2）刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图（b）所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____。

（3）校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω。

【答案】 (1). (2). 900 (3). R 1 (4). 45 (5). 5(6). 0 (7). 35000.0 【解析】【详解】（1）连线如图：根据欧姆表的改装原理，当电流计满偏时，则0g EI r R R=++，解得R=900Ω；为了滑动变阻器的安全，则滑动变阻器选择R 1；（2）在a 处， 014g xaE I r R R R =+++，解得R xa =45kΩ； 在b 处，则034g xbE I r R R R =+++，解得R xb =5kΩ；（3）校准：红黑表笔短接，调节滑动变阻器，使欧姆表指针指到0 kΩ处；由图可知，电阻箱接入的电阻为：R =35000.0Ω。

2. 用如图1所示的多用电表测量电阻，要用到选择开关K 和两个部件S 、T 。

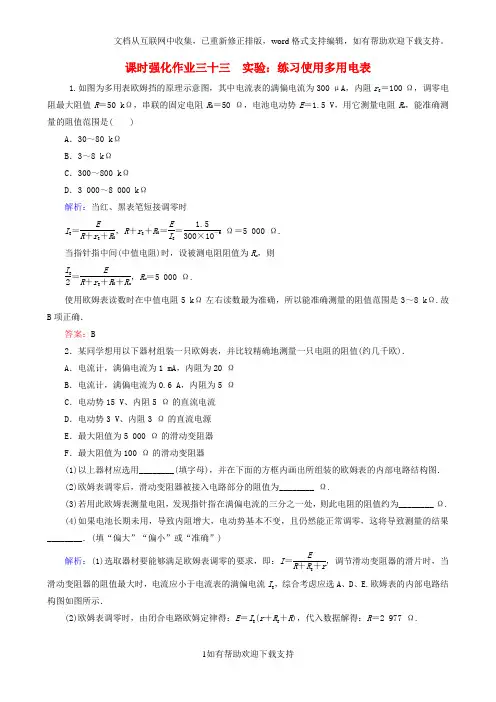

课时强化作业三十三 实验：练习使用多用电表1.如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g ＝100 Ω，调零电阻最大阻值R ＝50 kΩ，串联的固定电阻R 0＝50 Ω，电池电动势E ＝1.5 V ，用它测量电阻R x ，能准确测量的阻值范围是( )A ．30～80 kΩB ．3～8 kΩC ．300～800 kΩD ．3 000～8 000 kΩ解析：当红、黑表笔短接调零时I g ＝E R ＋r g ＋R 0，R ＋r g ＋R 0＝E I g ＝ 1.5300×10－6Ω＝5 000 Ω. 当指针指中间(中值电阻)时，设被测电阻阻值为R x ，则I g 2＝ER ＋r g ＋R 0＋R x ，R x ＝5 000 Ω.使用欧姆表读数时在中值电阻5 kΩ左右读数最为准确，所以能准确测量的阻值范围是3～8 kΩ.故B 项正确．答案：B2．某同学想用以下器材组装一只欧姆表，并比较精确地测量一只电阻的阻值(约几千欧)．A ．电流计，满偏电流为1 mA ，内阻为20 ΩB ．电流计，满偏电流为0.6 A ，内阻为5 ΩC ．电动势15 V 、内阻5 Ω的直流电流D ．电动势3 V 、内阻3 Ω的直流电源E ．最大阻值为5 000 Ω的滑动变阻器F ．最大阻值为100 Ω的滑动变阻器(1)以上器材应选用________(填字母)，并在下面的方框内画出所组装的欧姆表的内部电路结构图．(2)欧姆表调零后，滑动变阻器被接入电路部分的阻值为________ Ω.(3)若用此欧姆表测量电阻，发现指针指在满偏电流的三分之一处，则此电阻的阻值约为________ Ω.(4)如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，这将导致测量的结果________．(填“偏大”“偏小”或“准确”)解析：(1)选取器材要能够满足欧姆表调零的要求，即：I ＝E R ＋R g ＋r，调节滑动变阻器的滑片时，当滑动变阻器的阻值最大时，电流应小于电流表的满偏电流I g ，综合考虑应选A 、D 、E.欧姆表的内部电路结构图如图所示．(2)欧姆表调零时，由闭合电路欧姆定律得：E ＝I g (r ＋R g ＋R )，代入数据解得：R ＝2 977 Ω.(3)测量电阻时，由闭合电路欧姆定律得：E＝I(R＋R g＋r＋R x)，由题意得I＝I g3，代入数据解得：R x＝6 000 Ω.(4)由于电池的电动势不变，根据上面的分析可知，测量的结果准确．答案：(1)ADE (2)2 977 (3)6 000 (4)准确3．(2013年新课标全国Ⅰ卷)某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：多用电表电压表(量程5 V，内阻十几千欧)滑动变阻器(最大阻值5 kΩ)导线若干回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．(2)将图甲中多用电表的红表笔和________(填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为________ kΩ和________ V.(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V．从测量数据可知，电压表的内阻为________ kΩ.(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图丁所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为________V，电阻“×1 k”挡内部电路的总电阻为________ kΩ.解析：(1)调零时，将红、黑两表笔短接．(2)多用电表欧姆挡时黑表笔接内部电池的正极，红表笔接内部电池的负极，所以红表笔接1，黑表笔接2.(3)多用电表的读数为R＝15.0×1 kΩ＝15.0 kΩ，电压表的示数为U＝3.60 V.(4)电压表内阻为此时欧姆表的示数，即12.0 kΩ.(5)多用电表的示数为其内阻，即“×1 k”挡时内部电路的总电阻为15.0 kΩ，则由闭合电路欧姆定律有：E＝4.00＋4.0012.00×15.0 V＝9.00 V.答案：(1)短接(2)1 (3)15.0 3.60 (4)12.0(5)9.00 15.04．某班同学在做“练习使用多用电表”的实验．(1)某同学用多用电表的欧姆挡测量电阻R x的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图a所示，此被测电阻的阻值约为________Ω.(2)某同学按如图b所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________.(填“闭合”或“断开”)(3)若(2)中同学检查结果如表所示，由此可以确定( )测试点b、f b、e b、d d、e多用表表盘指示C．灯A、B都断路D．d、e间导线断路解析：欧姆表测电阻测量值等于读数乘以倍率；用欧姆挡检查电路须将电路断开；b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间．答案：(1)2.6 k(或2.6×103 2 600) (2)断开(3)D5．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为0～60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图一所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色．(2)若适当调节电阻箱后，图一中多用电表、电流表与电阻箱的示数分别如图二(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω.(3)若已知多用电表调至×1 Ω挡时，R阻为15 Ω将图一中多用电表的两表笔短接，此时流过多用电表的电流为________ mA.(保留3位有效数字)(4)计算得到多用电表内电池的电动势为________V．(保留3位有效数字)解析：(1)根据“多用表欧姆挡工作时内置电源正极与黑表笔相连”及“电流表工作时电流应由＋接线柱流入”可知表笔a应为黑色．(2)由于多用表调至×1 Ω挡，据读数规则可知多用电表读数为14.0 Ω；电流表读数为53.0 mA；电阻箱读数应为(1×4＋0.1×6)Ω＝4.6 Ω.(3)由题意可知多用电表调至×1 Ω挡时其内阻为15 Ω，据各表读数可知E15＋14Ω＝53 mA，则两表笔短接时流过多用电表的电流为E15 Ω＝102 mA.(4)据闭合电路欧姆定律可知多用表内电池的电动势为E＝(15＋14)×53×10－3 V＝1.54 V. 答案：(1)黑(2)14.0 53.0 4.6 (3)102 (4)1.546．如图甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图乙中多用电表的________(选填“A”、“B”或“C”)．(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图乙所示．请将记录表补充完整，并在图甲的黑箱图中画出一种可能的电路.解析：(1)A是机械调零，B(2)为防止a、b间存在高压电源在持续接通时烧坏电表，应采用“点触”方式．(3)正反向阻值相等说明两接点间无二极管．由题图乙可以读出a、b间阻值为5.0 Ω.因黑箱内只有三个阻值相等的电阻，由表内数据知b、c间电阻等于a、b间电阻与a、c间电阻之和，故可推测a、b间电阻与a、c间电阻相串联．又因a、c间阻值是a、b间阻值的2倍，故a、b间有一个电阻时a、c间两个电阻串联；b、c间有三个电阻时a、b间两个电阻并联，电路图见答案．答案：(1)A (2)短暂(3)5.0 如图所示7．(2014年安徽卷)某同学为了测量一个量程为3 V的电压表的内阻，进行了如下实验．(1)他先用多用表进行了正确的测量，测量时指针位置如下图所示，得出电压表的内阻为3.00×103Ω，此时电压表的指针也偏转了．已知多用表欧姆挡表盘中央刻度值为“15”，表内电池电动势为1.5 V，则电压表的示数应为________V(结果保留两位有效数字)．(2)为了更准确地测量该电压表的内阻R V，该同学设计了如图所示的电路图，实验步骤如下：A．断开开关S，按右图连接好电路；B．把滑动变阻器R的滑片P滑到b端；C．将电阻箱R0的阻值调到零；D．闭合开关S；E．移动滑动变阻器R的滑片P的位置，使电压表的指针指到3 V位置；F．保持滑动变阻器R的滑片P位置不变，调节电阻箱R0的阻值使电压表指针指到1.5 V位置，读出此时电阻箱R0的阻值，此值即为电压表内阻R V的测量值；G．断开开关S.实验中可供选择的实验器材有：a．待测电压表b ．滑动变阻器：最大阻值2 000 Ωc ．滑动变阻器：最大阻值10 Ωd ．电阻箱：最大阻值9 999.9 Ω，阻值最小改变量为0.1 Ωe ．电阻箱：最大阻值999.9 Ω，阻值最小改变量为0.1 Ωf ．电池组：电动势约6 V ，内阻可忽略g ．开关，导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用______(填“b”或“c”)，电阻箱中选用______(填“d”或“e”)．②电压表内阻R V 的测量值R 测和真实值R 真相比，R 测________R 真(填“>”或“<”)；若R V 越大，则|R 测－R 真|R 真越________(填“大”或“小”)． 解析：(1)用多表电表欧姆挡的“×100”的倍率测电压表内阻，电压表内阻R V ＝3×103 Ω，欧姆表内电池的电动势E ＝1.5 V ．由于欧姆挡表盘中央刻度为“15”，即欧姆表的内阻r ＝1.5×103 Ω，由闭合电路欧姆定律，有E ＝U ＋U R V r ，解得U ＝1.0 V.(2)由于滑动变阻器采用分压式接法，为了使电路电压调整变化尽可能均匀，应选择最大阻值较小的滑动变阻器c ，由于电压表内阻约为3 kΩ，因此电阻箱应选用最大阻值超过3 000 Ω的电阻箱d ，由于将电阻箱的阻值调大，因此滑动变阻器与电阻箱串联部分电路两端电压会大于3 V ，即当电压表的示数为1.5 V 时，电阻箱两端电压大于1.5 V ，即电阻箱接入电路的电阻大于电压表的内阻，因此电压表内阻的测量值大于真实值，即R 测>R 真，当R V 趋于无穷大时，|R 测－R 真|R 真趋于零，因此R V 越大，|R 测－R 真|R 真越小． 答案：(1)1.0 (2)①c d ②> 小。

练习使用多用表1．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下①把选择开关拨到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋转，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④将表笔与待测电阻断开，把选择开关拨到“×10”的欧姆挡；⑤再次对电阻进行测量，并记下欧姆数值；⑥把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误)错误一：______________________________________________________________________；错误二：______________________________________________________________________；错误三：______________________________________________________________________. 答案见解析解析根据万用表的使用方法可知有以下错误；错误一：指针偏转较小说明电阻偏大，应该选用较大挡位，即换用“×1 k”的欧姆挡；错误二：欧姆表换挡后要重新调零；错误三：使用完毕应将选择开关调到“OFF”挡或交流最高电压挡．2．如图所示为多用电表的刻度盘，若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V. 答案(1)1.4×103×1 k (2)31.5 158 (3)6.3解析(1)欧姆表读数：对应最上一行刻度值约为14，倍率为“×100”，读数为1.4×103Ω.(2)选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA，指针对应的读数为31.5 mA；选择量程为250 mA的电流挡，则每一大格表示50 mA，每一小格表示5 mA；应估读到1 mA，指针对应的读数为158 mA.(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V，指针对应的读数为6.3 V.3．(2018·太原三模)如图，黑箱中有A、B、C三个接线柱，已知每两个接线柱间最多只有一个电器元件(可能有电源、定值电阻和二极管)．用多用电表对黑箱进行如下检测：①将选择开关置于OFF挡②将选择开关调到欧姆挡合适倍率，进行欧姆调零③将选择开关调到直流电压挡位，两表笔分别检测任意两个接线柱，均无示数④用两表笔进行检测，红黑表笔的位置和测量结果如下表(1)(2)黑箱内的电器元件应该有________；(3)在图中画出电器元件的连接图．答案(1)③②④①(2)定值电阻和二极管(3)如图解析(1)先要确定有无电源，用电压挡，再用欧姆挡测量电阻值确定元件．则正确的实验操作为：③②④①(2)测量电阻电流由黑表笔入电阻，由红表笔出电阻，因红黑表笔接AB与接BA电阻相同，则AB间为电阻，接BC与CB电阻差别大，则BC间为一二极管，B端为正极；接AC，与CA 电阻差别大，且比接BC时多了200 Ω，则AC间为一电阻与二极管串联，则其内部电路为电阻与二极管，综合可知其电路如答案图．。

专题63 实验：练习使用多用电表1．闭合电路欧姆定律是欧姆表测电阻的工作基础.2.多用电表电流挡、电压挡与欧姆挡共用一个表头，使用电流挡、电压挡时要保证流过表头的电流方向与欧姆挡一样，即“红进黑出”．1．(1)用如图1甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)．④将两表笔分别与待测电阻两端相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准图1(2)如图乙所示为多用电表的表盘，测电阻时，若用的是“×100”挡，则图示的电阻值为__________ Ω；测直流电流时，用的是0～100 mA的量程，此时图示的电流值为________ mA；测直流电压时，用的是0～50 V量程，此时图示的电压值为________ V.答案(1)①S③T0刻线④ADC(2)1 700 46 23解析(1)①机械调零应旋动S，使指针对准电流的“0”刻线．③欧姆调零应旋动T，使表笔短接时指针对准电阻的“0”刻线．④指针偏转角度小，说明待测电阻大，所选倍率小，应改选更大的倍率，选好新的倍率后，需对多用电表重新进行欧姆调零，然后再测电阻，所以应按ADC顺序操作．(2)欧姆表读数＝刻度盘读数×倍率＝17×100 Ω＝1 700 Ω；选用量程为0～100 mA的电流挡时，读数可选取中间第二排刻度，由题图乙可知，此时的电流值为46 mA；选用量程为0～50 V的电压挡，读数选取中间第二排刻度，由题图乙可知，此时的电压值为23 V. 2．(2020·山西晋中市二统)某实验小组利用如图2所示的电路，测量某一玩具电动机M(有正负接线柱)的电阻，实验方案如下：图2(1)正确插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×10”位置，将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指到欧姆表的0刻度处．(2)考虑到电动机的两个接线柱标有正负，为了和电动机的标注一致，将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端，在电动机不转的情况下读数，结果发现多用电表指针偏转过大，因此需选择________(选填“×1”或“×100”)倍率的电阻挡，并进行欧姆调零后测量，多用电表的示数如图乙所示，则测量结果为________ Ω.多用电表使用长久后其电源电动势降低，仍能进行欧姆调零，则实际值________(选填“大于”“小于”或“等于”)测量结果．答案(2)1 ×17.0 小于解析(2)多用电表电流为“红进黑出”，题图甲中外电路电流由“2”到“1”，所以红表笔应连“1”端，指针偏角过大换小挡，因此需选择“×1”倍率的电阻挡．如题图乙所示，多用电表的示数为7.0 Ω.如果电动势变小，当满偏时I满＝Er内，I满取决于表头保持不变，当电动势变小，欧姆表内阻随之变小．假设调零后，测量一个电阻使指针刚半偏，则待测电阻与欧姆表内阻相等，即待测电阻测量值小于真实值．3．指针式多用电表是实验室中常用的测量仪器，请完成下列问题：图3(1)多用电表未接入电路时，指针如图3甲所示，接着的具体操作是______________________．调整好后将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，指针如图乙所示，电路中电流为________mA.(2)使用多用电表测电阻时，将选择开关拨至“×10”挡，进行欧姆调零．将两表笔接待测电阻两端，指针如图甲所示，为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？请从下面的操作中选出合理的步骤并进行正确排序________________．A．将两表笔短接，调节欧姆调零旋钮，使指针指向欧姆挡零刻度线B．将选择开关拨至“×100”挡C．将选择开关拨至“×1”挡D．测量完毕后将选择开关拨至“OFF”挡E．再将待测电阻接到两表笔之间测量其阻值并读出读数经以上正确操作，将两表笔接待测电阻两端时，指针如图乙所示，待测电阻为________Ω.(3)如图4所示是一个多用电表欧姆挡内部电路示意图．电流表满偏电流为0.5 mA、内阻为10 Ω；电池电动势为1.5 V、内阻为1 Ω，变阻器R0阻值为0～5 000 Ω.该欧姆表的刻度值是按电池电动势为1.5 V刻度的，当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零．调零后R0阻值将变________(填“大”或“小”)，若测得某待测电阻阻值为300 Ω，则这个待测电阻的真实阻值是________Ω.图4答案 (1)调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线) 22.0(2)BAED 3 200 (3)小 290解析 (1)多用电表未接入电路时，指针没有指向电流零刻度，接着的操作是机械调零．调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线)；将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，电路中电流为22.0 mA.(2)用多用电表测电阻时，将选择开关拨至“×10 Ω”挡，进行欧姆调零．将两表笔接待测电阻两端，指针偏角偏小，应换大倍率挡，将选择开关拨至“×100”挡，然后进行欧姆调零，之后将两表笔接待测电阻两端，即操作步骤是BAED ；待测电阻为32.0×100 Ω＝3 200 Ω.(3)欧姆表调零时满足I g ＝E R 0＋r ＋r g ；当电池电动势为1.5 V 、内阻为1 Ω，则R 0＝E I g －r －r g ＝ 1.5 V 0.5×10－3 A －1 Ω－10 Ω＝2 989 Ω；若电动势降为1.45 V ，则此时调零电阻R 0′＝E ′I g－r ′－r g ＝ 1.450.5×10－3 Ω－4 Ω－10 Ω＝2 886 Ω，则调零电阻变小；当电动势为1.5 V 时欧姆表的内阻R 内＝ 1.50.5×10－3 Ω＝3 000 Ω；当电动势为1.45 V 时内阻为：R 内′＝ 1.450.5×10－3 Ω＝2 900 Ω，设测量某电阻时通过电流计的电流为I ，则I ＝E R 内＋R 测；I ＝E ′R 内′＋R 真；已知R 测＝300 Ω，则联立两式解得R 真＝290 Ω.。

南宁市2020年高考物理一轮基础复习：专题35 练习使用多用电表B卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共12分)1. （2分）如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表来测量它的电动势，下列步骤中正确的是（）①把多用电表的选择开关置于交流500 V挡或置于OFF挡；②把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触；③把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触；④在表盘上读出电压值；⑤把多用电表的选择开关置于直流25 V挡；⑥把多用电表的选择开关置于直流5 V挡。

A . ⑤③④①B . ②⑤①④C . ⑥③④①D . ⑥②④①2. （2分）有一量程为0.6A的电流表，内阻为R1 ，今用一个与R1等值的电阻与电流表并联，再与阻值为10Ω的电阻R串联，接入电路后，电流表示数为0.4A．则下述结论中正确的是（）A . 电阻R消耗的功率为1.6WB . 电阻R消耗的功率为6.4WC . 电流表内阻为10ΩD . 分流电阻为5Ω3. （2分）晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。

如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（）A . 甲，aB . 乙，aC . 丙，bD . 乙，b4. （2分）用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（）A . a是“+”插孔，c是红表笔B . a是“+”插孔，c是黑表笔C . b是“+”插孔，d是红表笔D . b是“+”插孔，d是黑表笔5. （2分）如图所示，黑盒中有一个单向导电元件，当元件中电流沿一个方向时，单向导通，其电阻为零；反之，则截止，反向电阻无穷大。

2020届高考物理人教版第一轮专题复习强化练练习使用多用电表1、某同学使用多用电表测电阻，如图是多用电表的刻度盘，选用倍率为“×10”的欧姆挡测电阻时，表针指示图示位置，则所测电阻的阻值为Ω.如果要用此多用电表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆挡是 (选填“×10”“×100”“×1 k”或“×10 k”)．若测量结束后，该同学将两表笔短接，发现电表指针指在电阻“0”刻度的右侧，则上述电阻的测量值 (选填“偏大”“偏小”或“不受影响”)．解析：欧姆挡读数是读最外面一圈的示数，读出来是14，读出的数再乘以倍率“×10”，得所测电阻的阻值为140Ω；欧姆挡选挡要让中值电阻与所测电阻差别不大，测量才会比较准确，因阻值约为2×104Ω，则选择×1 k即可；每次换挡后要进行欧姆调零，如果将两表笔短接发现电表指针指在电阻“0”刻度的右侧，说明实际阻值本应该从“0”刻度右侧作为起始值去读数，读出来的数会比现在测量的更大，则现在的测量值偏小．答案：140 Ω.×1k偏小2、指针式多用电表是实验室中常用的测量仪器，请完成下列问题：(1)在使用多用电表测量时，指针的位置如图(a)所示，若选择开关拨至“×1”挡，则测量的结果为；若选择开关拨至“50 mA”挡，则测量结果为 _mA.(2)多用电表测未知电阻阻值的电路如图(b)所示，电池的电动势为E、内阻为r，R0为调零电阻，R g为表头内阻，电路中电流I与待测电阻的阻值R x关系图象如图(c)所示，则该图象的函数关系式为 .(3)(多选)下列根据图(c)中I­R x图线做出的解释或判断中正确的是( )A．因为函数图线是非线性变化的，所以欧姆表的示数左大右小B．欧姆表调零的实质是通过调节R0使R x＝0时电路中的电流I＝I gC．R x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏D．测量中，当R x的阻值为图(c)中的R2时，指针位于表盘中央位置的左侧解析：(1)在使用多用电表测量时，指针的位置如图(a)所示，若选择开关拨至“×1”挡，按照最上面刻度读数，则测量的结果为18×1 Ω＝18 Ω；若选择开关拨至“50 mA”挡，按照中间刻度读数，则测量结果为23.0 mA.(2)由闭合电路欧姆定律，I＝Er＋R0＋R g＋R x.(3)因为函数图线是非线性变化的，所以欧姆表的刻度是不均匀的．欧姆表的示数左大右小是因为电流随待测电阻阻值的增大而减小，选项A错误．答案：（1）18Ω； 23.0mA.（2）I＝Er＋R0＋R g＋R x（3）B、C、D3、某同学根据如图甲所示的电路，用如下器材组装成了一个简易的“×100”挡的欧姆表．A．毫安表(满偏电流I g＝1 mA)B．干电池一节(电动势E＝1.5 V，内阻不计)C．电阻箱RD．红、黑表笔和导线若干甲乙(1)该同学将毫安表表盘改成了如图乙所示的欧姆表表盘，其中电阻箱R的阻值为1 400 Ω，表盘上数字“15”为原毫安表表盘满偏电流一半处，则原毫安表的内阻R g为________Ω.(2)在图甲所示电路的基础上，不换毫安表和电池，图乙的刻度也不改变，电阻箱R的阻值仍为1 400 Ω，仅增加1个电阻R1，就能改装成“×1”的欧姆表，R1应接在________和________(均填“a”“b”或“c”)之间，R 1的阻值为________ Ω(保留三位有效数字)．答案：(1)100(2)a b 15.2(15.1也对)解析：(1)由闭合电路欧姆定律E ＝I g (R ＋R g )，解得R g ＝E I g－R ＝⎝ ⎛⎭⎪⎫1.51×10－3－1 400 Ω＝100 Ω.(2)由图乙中电表指针的示数以及欧姆表为“×1”挡可知，欧姆表的内阻应为15 Ω，则该电阻应接在a 、b 之间，由并联电路的特点可知，15 Ω＝1 500 Ω·R 11 500 Ω＋R 1，解得R 1≈15.2 Ω.4、(1)多用电表测未知电阻阻值的电路如图甲所示，电池的电动势为E 、内阻为r ，R 0为调零电阻，R g 为表头内阻，电路中电流I 与待测电阻的阻值R x 关系图象如图乙所示，则该图象的函数关系式为__________________(调零电阻R 0接入电路的部分阻值用R 0表示)．甲 乙(2)下列根据图乙中I­R x 图线做出的解释或判断中正确的是________．(填选项前的字母)A ．用欧姆表测电阻时，指针指示读数越大，测量的误差越小B ．欧姆表调零的实质是通过调节R 0，使R x ＝0时电路中的电流I＝I gC ．R x 越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏D ．测量中，当R x 的阻值为图乙中的R 2时，指针位于表盘中央位置的右侧答案：(1)I ＝E R 0＋R g ＋r ＋R x(2)BC解析：(1)对图甲，由闭合电路欧姆定律，E ＝I(R 0＋R g ＋r ＋R x )，该图象的函数关系式为I ＝E R 0＋R g ＋r ＋R x. (2)用欧姆表测电阻时，指针指示在刻度盘中间附近，测量的误差最小，读数大或读数小，测量的误差都较大，选项A 错误．测量中，当R x 的阻值为图乙中的R 2时，电流小于满偏电流的12，指针位于表盘中央位置的左侧，选项D 错误．5、“黑盒子”表面有a 、b 、c 三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件．为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测．第一步：用电压挡对任意两接线柱正、反向测量，指针均不发生偏转；第二步：用电阻“×100”挡对任意两个接线柱正、反向测量，指针偏转情况如图甲所示．(1)第一步测量结果表明盒内 ____________．(2)图乙所示为图甲[1]和图甲[2]中欧姆表指针所处位置，其对应阻值是________Ω；图丙所示为图甲[3]中欧姆表指针所处的位置，其对应的阻值是________Ω.(3)请在图丁所示的接线柱间用电路符号画出盒内的元件及连接情况．(4)一个小灯泡与电动势为 3 V的电池组的连接情况如图戊所示．如果把图戊中e、d两端用导线直接相连，小灯泡可正常发光．欲将e、d两端分别与黑盒子上的两个接线柱相连，使小灯泡仍可发光，那么，e端应连接到________接线柱，d端应连接到________接线柱．答案：(1)不存在电源(2)1200 500(3)如图所示(4)c a解析：(1)使用电压挡进行测量，目的是看内部是否有电源，由于指针没有示数，因此内部无电源，故盒内不存在电源．(2)使用欧姆表读数时注意其零刻度线在右侧，因此读数时要从右侧读起，读出结果然后乘以挡位即为所测电阻阻值．所以题图乙示数为12×100 Ω＝1 200 Ω，题图丙示数为5×100 Ω＝500 Ω.(3)使用欧姆挡进行测量时注意黑表笔是和欧姆表内部电源的正极相连的，观察题图甲中的[1]、[2]可知：在测量b、c之间的电阻时，对两个接线柱进行正、反向测量，其阻值相同，说明b、c之间接有一个定值电阻；观察题图甲中的[3]、[4]可知：在测量a、c之间电阻时，黑表笔接c时电阻较小，接a时电阻很大，说明a、c之间有二极管，而且c应该接二极管的正极；观察题图甲中的[5]可知：黑表笔接b时电阻比[3]中黑表笔接c电阻大，说明了a、c、b之间串联了二极管、电阻两个元件．(4)二极管正向电阻很小，因此应该将二极管接入电路，由于e 和电源正极相连，因此要使灯泡仍可发光，应该和二极管的正极相连，即e和c相连，d和a相连．6、(1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如图甲所示．请你简述接下来的测量操作过程：①___________________________________________________；②___________________________________________________；③___________________________________________________；④测量结束后，将选择开关旋到“OFF”挡．甲(2)图乙是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关S旋到位置3时，可用来测量________；当S旋到位置________时，可用来测量电流，其中S旋到位置________时量程较大．乙答案：(1)①断开待测电阻，将选择开关旋到“×100”挡②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”③再接入待测电阻，将指针示数×100，即为待测电阻阻值(2)电阻 1、2.1解析：多用电表作为欧姆表时，电源内置；作为电流表时，电阻与表头并联，且并联电阻越小，电流表的量程越大．（1）某同学使用多用电表的欧姆挡粗略测量一定值电阻的阻值R x，先把选择开关旋到“×10”挡位，测量时指针偏转如图1所示。
