高考物理一轮复习专题36练习使用多用电表(练)(含解析)

8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。

考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。

【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

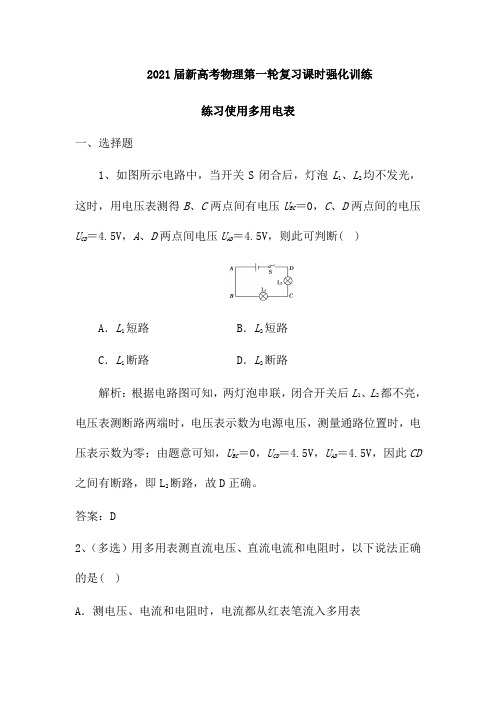

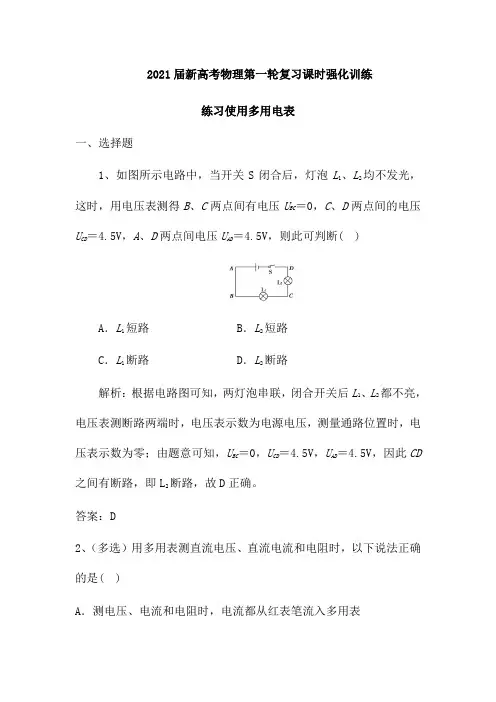

2021届新高考物理第一轮复习课时强化训练练习使用多用电表一、选择题1、如图所示电路中，当开关S闭合后，灯泡L1、L2均不发光，这时，用电压表测得B、C两点间有电压U BC＝0，C、D两点间的电压U CD＝4.5V，A、D两点间电压U AD＝4.5V，则此可判断( )A．L1短路 B．L2短路C．L1断路 D．L2断路解析：根据电路图可知，两灯泡串联，闭合开关后L1、L2都不亮，电压表测断路两端时，电压表示数为电源电压，测量通路位置时，电压表示数为零；由题意可知，U BC＝0，U CD＝4.5V，U AD＝4.5V，因此CD 之间有断路，即L2断路，故D正确。

答案：D2、（多选）用多用表测直流电压、直流电流和电阻时，以下说法正确的是( )A．测电压、电流和电阻时，电流都从红表笔流入多用表B．无论作电压表、电流表还是欧姆表使用，内部都应接电池C．测电阻时，双手捏住两表笔金属杆，测量值将偏大D．测电阻时，红表笔接表内电池的负极解析测电压、电流和电阻时，电流都从红表笔流入多用表，故A项正确；作电压表、电流表时内部不需要接电池，欧姆表使用时需要电池，故B项错误；双手捏住两表笔金属杆，人体与电阻并联，总电阻减小，故C项错误；测电阻时，红表笔接表内电池的负极，故D项正确．答案AD3、如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表来测量它的电动势，下列步骤中正确的是( )①把多用电表的选择开关置于交流500 V挡或置于OFF挡；②把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触；③把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触；④在表盘上读出电压值；⑤把多用电表的选择开关置于直流25 V挡；⑥把多用电表的选择开关置于直流5 V挡．A．⑤③④① B．②⑤①④C．⑥③④① D．⑥②④①解析一节干电池电动势为1.5 V，故选择开关置于直流5 V挡，电流是由红表笔流进电表，所以红表笔接电源正极，测后为了安全，选择开关置于交流500 V挡或置于OFF挡．答案 C4、用多用电表探测图中所示黑箱发现：用直流电压挡测量E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是图中的( )解析黑表笔接E，红表笔接F时，电阻值很小，反接阻值很大，说明E、F之间有二极管且E为二极管正极，F为负极，B项正确．答案 B5、如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是( )A．a孔插红表笔B．表盘刻度是均匀的C．用×100挡测量时，若指针指在0 Ω附近，则应换用×1 k挡D．测量“220 V100 W”的灯泡的电阻，会发现测量的电阻比484 Ω小解析多用电表内部电源负极连接的是红表笔．表盘刻度不均匀，右侧稀疏，左侧密集．测量时，让指针在中央附近精确度最高，指针在0 Ω附近，说明电阻比较小，应换成低挡重新测量．灯泡的电阻在常温和正常发光时是不一样的，随着温度的升高电阻要增大．答案AD6、如图为多用表欧姆挡的原理图，其中电流表的满偏电流为300μA，内阻r g＝100Ω，调零电阻的最大阻值R＝50kΩ，串联的固定电阻R0＝50Ω，电池电动势E＝1.5V。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

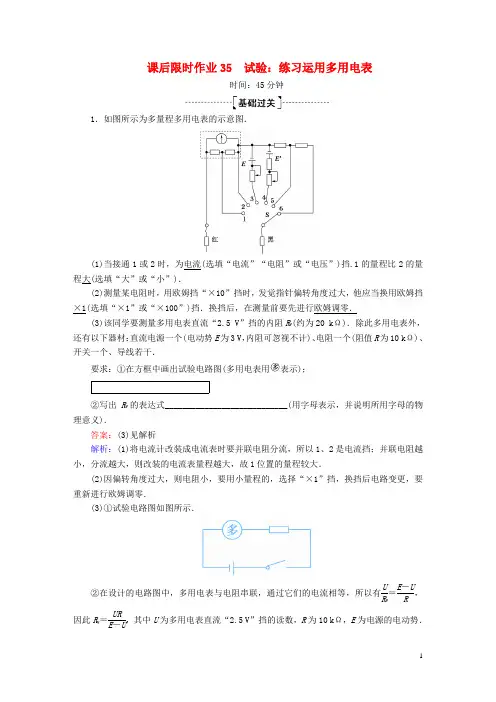

课后限时作业35 试验：练习运用多用电表时间：45分钟1．如图所示为多量程多用电表的示意图．(1)当接通1或2时，为电流(选填“电流”“电阻”或“电压”)挡.1的量程比2的量程大(选填“大”或“小”)．(2)测量某电阻时，用欧姆挡“×10”挡时，发觉指针偏转角度过大，他应当换用欧姆挡×1(选填“×1”或“×100”)挡．换挡后，在测量前要先进行欧姆调零．(3)该同学要测量多用电表直流“2.5 V”挡的内阻R V(约为20 kΩ)．除此多用电表外，还有以下器材：直流电源一个(电动势E为3 V，内阻可忽视不计)、电阻一个(阻值R为10 kΩ)、开关一个、导线若干．要求：①在方框中画出试验电路图(多用电表用表示)；②写出R V的表达式____________________________(用字母表示，并说明所用字母的物理意义)．答案：(3)见解析解析：(1)将电流计改装成电流表时要并联电阻分流，所以1、2是电流挡；并联电阻越小，分流越大，则改装的电流表量程越大，故1位置的量程较大．(2)因偏转角度过大，则电阻小，要用小量程的，选择“×1”挡，换挡后电路变更，要重新进行欧姆调零．(3)①试验电路图如图所示．②在设计的电路图中，多用电表与电阻串联，通过它们的电流相等，所以有UR V＝E－UR，因此R V＝URE－U，其中U为多用电表直流“2.5 V”挡的读数，R为10 kΩ，E为电源的电动势．2．某同学运用多用电表测电阻，如图是多用电表的刻度盘，选用倍率为“×10”的欧姆挡测电阻时，表针指示图示位置，则所测电阻的阻值为140 Ω.假如要用此多用电表测量一个约 2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆挡是×1_k(选填“×10”“×100”“×1 k”或“×10 k”)．若测量结束后，该同学将两表笔短接，发觉电表指针指在电阻“0”刻度的右侧，则上述电阻的测量值偏小(选填“偏大”“偏小”或“不受影响”)．解析：欧姆挡读数是读最外面一圈的示数，读出来是14，读出的数再乘以倍率“×10”，得所测电阻的阻值为140 Ω；欧姆挡选挡要让中值电阻与所测电阻差别不大，测量才会比较精确，因阻值约为2×104Ω，则选择×1 k即可；每次换挡后要进行欧姆调零，假如将两表笔短接发觉电表指针指在电阻“0”刻度的右侧，说明实际阻值本应当从“0”刻度右侧作为起始值去读数，读出来的数会比现在测量的更大，则现在的测量值偏小．3．指针式多用电表是试验室中常用的测量仪器，请完成下列问题：(1)在运用多用电表测量时，指针的位置如图(a)所示，若选择开关拨至“×1”挡，则测量的结果为18_Ω；若选择开关拨至“50 mA”挡，则测量结果为23.0_mA.(2)多用电表测未知电阻阻值的电路如图(b)所示，电池的电动势为E、内阻为r，R0为调零电阻，R g为表头内阻，电路中电流I与待测电阻的阻值R x关系图象如图(c)所示，则该图象的函数关系式为I＝Er＋R0＋R g＋R x.(3)(多选)下列依据图(c)中I­R x图线做出的说明或推断中正确的是( B、C、D )A．因为函数图线是非线性变更的，所以欧姆表的示数左大右小B．欧姆表调零的实质是通过调整R0使R x＝0时电路中的电流I＝I gC．R x越小，相同的电阻变更量对应的电流变更量越大，所以欧姆表的示数左密右疏D．测量中，当R x的阻值为图(c)中的R2时，指针位于表盘中心位置的左侧解析：(1)在运用多用电表测量时，指针的位置如图(a)所示，若选择开关拨至“×1”挡，依据最上面刻度读数，则测量的结果为18×1 Ω＝18 Ω；若选择开关拨至“50 mA”挡，依据中间刻度读数，则测量结果为23.0 mA.(2)由闭合电路欧姆定律，I＝Er＋R0＋R g＋R x.(3)因为函数图线是非线性变更的，所以欧姆表的刻度是不匀称的．欧姆表的示数左大右小是因为电流随待测电阻阻值的增大而减小，选项A错误．4．在如图所示的电路中，四节干电池串联作为电源，小灯泡A、B的规格均为“3.8 V 0.3 A”，合上开关S后，无论怎样移动滑动变阻器的滑动片，A、B灯都不亮．(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的B挡较为合适(用字母序号表示)．A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是( A )A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着利用欧姆表的“×1”挡测电阻，欧姆表经过欧姆调零．①测试前，肯定要将电路中的开关S断开；②测c、d间和e、f间的电阻时，某次测量结果如图所示，读数为6.0 Ω，此时测量的是e、f间电阻．依据小灯泡的规格计算出的电阻为12.7 Ω，它不等于测量值，缘由是：欧姆表测量时灯泡未工作，灯泡温度低，电阻小．解析：(1)①因电源为四节干电池，故电动势E ＝6 V ，则应选电压表10 V 量程挡较合适；②因c 、d 间电压为5.8 V ，而e 、f 间电压为零，故应为A 灯丝断开，B 灯丝良好．(2)用欧姆表测电路中电阻的阻值时，肯定要将电路断开；由题图读数知电阻的阻值为6.0 Ω，应为灯泡B 的阻值，即测量的为e 、f 间电阻；由R ＝U I得R ≈12.7 Ω，与欧姆表测得的阻值相差较大，是因为欧姆表测得的电阻的阻值是未通电工作时的电阻的阻值，温度较低，电阻率偏小，阻值偏小．5．二极管具有独特的单向导电性，当在二极管两极之间所加正向电压小于某值时，二极管的电阻很大(1×106 Ω，甚至更大)，而当正向电压超过某值时，二极管的电阻随两端电压的上升而急剧减小．为了探究二极管的导电特性：(1)试验小组先用多用电表推断二极管的极性．步骤如下：A ．将多用电表置于欧姆表“×100”挡，短接红、黑表笔，调整欧姆调零旋钮，使指针指向表盘右侧“0”位置；B ．将二极管串接在两表笔之间，多用电表示数如图1中a 所示；C ．将二极管两极对调，多用电表示数如图中b 所示，则此时与红表笔接触的是二极管的负(选填“正”或“负”)极．(2)试验小组设计了如图2所示的试验电路，通过试验测得相关数据如表所示.正向电压U /V 正向电流I /mA0.1000.2000.3000.400.020.500.260.550.560.60 1.130.65 1.790.68 2.370.70 3.00①由二极管的特性和表中数据可知，当电压表示数为0.10～0.30 V时，图中开关S肯定接在位置1.②依据表中数据，在图3中作出二极管的伏安特性曲线(要求保留所描的点迹)，由图线可知，二极管是非线性(选填“线性”或“非线性”)元件．答案：见解析图(3)若此二极管为发光二极管，正常发光时通过的电流为3.00 mA，若用1.5 V的电源供电，则应当给二极管串(选填“串”或“并”)联一个约267 Ω的电阻．(结果保留三位有效数字)解析：(1)A.欧姆表选挡后要进行欧姆调零，即短接两表笔，调整欧姆调零旋钮，使指针指在表盘右侧“0”位置；C.步骤B中欧姆表示数很大，而步骤C中示数很小，由题中所给条件知，当示数很小时红表笔所接为二极管负极．(2)①图中设计为伏安法测电阻的内接法和外接法可以互换的电路，当开关S接位置1时为电流表内接法，接位置2时为电流表外接法．由表中数据可知，当电压表示数为0.10～0.30 V时电流表示数为0，故电流表应为内接，开关S接在位置1.②描点作图如图所示，由图线可知二极管是非线性元件．(3)发光二极管正常工作时两端电压为0.7 V，电源电动势高于0.7 V，应串联一个电阻，阻值R ＝E －U I ＝1.5－0.73×10－3 Ω≈267 Ω.。

高考物理一轮复习专项训练—实验12：用多用电表测量电学中的物理量（含解析）1．某实验小组在练习使用多用电表时，他们正确连接好电路如图甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无示数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表示数为________Ω；图丁中的电流表示数为________mA.(2)操作步骤④中，多用电表红表笔应接______(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，还可以计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．2．(2023·福建泉州市质检)某同学利用多用电表的欧姆挡进行实验研究．欧姆挡所用电池的电动势为9V，刻度盘中央刻度值为“15”，选择旋钮打在“×1k”挡．(1)该同学用欧姆挡测量某一量程为15V的电压表内阻．①指针指在图甲所示位置，此测量值为________kΩ；查阅资料发现该电压表内阻真实值为15kΩ，测量值与真实值偏差较大，可能原因是该同学未进行欧姆调零就直接测量，若此时把两表笔短接，则指针应指在欧姆挡零刻度线的______侧(选填“左”或“右”)．②进行欧姆调零后再测量，多用电表指针恰好指在“15”刻度线，此时电压表示数为________ V(结果保留2位有效数字)．(2)该同学接着用欧姆挡探测只有一个元件的黑箱，如图乙所示，当两表笔接触黑箱接线柱a、b时，发现电表指针快速摆向右边后再摆回最左边刻度线，则该元件可能是________．A．电阻B．电感线圈C．电容器D．二极管3．某实验小组设计了如图(a)所示的欧姆表电路，仅用一节干电池通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率．电路中使用的实验器材如下：干电池：电动势E＝1.5V，内阻r＝1Ω；毫安表：满偏电流I g＝1mA，内阻R g＝125Ω；滑动变阻器R0，阻值调节范围足够大；定值电阻R1、R2和R3，其中R1＝1000Ω；开关S，红、黑表笔各一支，导线若干．(1)按照图(a)连接好电路，表笔1为________(选填“红”或“黑”)表笔．(2)当开关S断开时，将两表笔短接，调节滑动变阻器R0,使电流表达到满偏，此时R0＝________Ω，“欧姆表”的倍率是______________(选填“×10”或“×100”)．(3)闭合开关S使“欧姆表”倍率改变，电阻R2＝__________Ω.将两表笔短接，调节滑动变阻器R0，使电流表达到满偏．(4)保持开关闭合，在表笔间接入电阻R3(图中未画出)，电流表指针指向图(b)所示的位置时，电阻R3＝________Ω.4．(2023·福建省模拟)图甲为一个多用电表欧姆挡内部电路示意图．电流表满偏电流1mA、内阻10Ω；电池电动势1.5V、内阻1Ω；(1)图甲中表笔a为________色(选填“红”或“黑”)．调零电阻R0可能是下面两个滑动变阻器中的________(填选项序号)．A．电阻范围0～200ΩB．电阻范围0～2000Ω(2)在进行欧姆调零后，正确使用该多用电表测量某电阻的阻值，电表读数如图乙所示，被测电阻的阻值为________Ω.(3)如图丙所示，某同学利用定值电阻R1给欧姆表增加一挡位“×10”，则定值电阻R1＝______Ω.(结果保留1位小数)(4)若该欧姆表换了一个电动势为1.5V、内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果________．(选填“偏大”“偏小”或“准确”)5．(2023·浙江省模拟)多用电表是实验室中常用的测量仪器，如图甲所示为多量程多用电表示意图．通过一个单刀多掷开关S，接线柱B可以分别与触点1、2、3、4、5接通，从而实现使用多用电表测量不同物理量的功能．图中的E是电池的电动势，R3是电池内阻，R6是欧姆调零电阻，A、B分别与黑、红表笔相接．R1、R2、R4、R5都是定值电阻，表头G的满偏电流为20mA，内阻为R g.已知R1＋R2＝4R g，R4＝360Ω，R5＝1600Ω.(1)关于此多用电表，下列说法正确的是______；A．图中B是红表笔B．当S接触点1或2时，多用电表处于测量电流的挡位，且接1时的量程比接2时大C．当S接触点3时，多用电表处于测量电阻的挡位，倍率越大，滑动变阻器接入电路的阻值越大D．当S接触点4、5时，多用电表处于测量电压的挡位，且接4比接5时量程大(2)该学习小组将“B”端与“3”相接，将A、B表笔短接，调节R6.进行欧姆调零后测量未知电阻．得到通过表头G的电流与被测未知电阻的关系如图乙所示，由此可知多用电表中电池的电动势E＝________V(计算结果保留三位有效数字)．通过分析可知该小组使用多用电表的________(填“×1”“×10”或“×1k”)倍率的欧姆挡进行测量未知电阻．(3)实验小组用多用电表测量电源的电动势和内阻．器材有：待测电源(电动势约为8V),定值电阻R0＝8.0Ω，多用电表一只，电阻箱一只，连接实物如图丙所示，测得并记录多组数据后，得到对应的1U－1R图，如图丁所示，则内阻r＝________Ω(结果保留三位有效数字)．1．(1)2438.0(2)e (3)B (4)1.48解析(1)欧姆表的示数为24×1Ω＝24Ω，电流表的最小分度是1mA ，需估读到0.1mA ，所以题图丁中的电流表示数为38.0mA.(2)根据电流必须从电流表的正接线柱流入，电流从欧姆表的红表笔流入，黑表笔流出，电路中电流经过电流表的方向为d →e ，则操作步骤④中，多用电表黑表笔应接c 点，红表笔应接e 点．(3)将多用电表两表笔分别接在a 、c 上，多用电表的指针不偏转，说明a 、c 间有断路．将多用电表两表笔分别接在b 、c 上，多用电表的示数不为零，所以电路的故障是灯泡断路．(4)操作步骤③中多用电表指针正好指在中间刻度，根据欧姆表的中值电阻等于其内阻，知欧姆表的内阻为R 欧＝15Ω.根据闭合电路欧姆定律得I ＝E ′R 0＋R mA ＋R 欧，又R 0＋R mA ＝24Ω，故E ′＝I (R 0＋R mA ＋R 欧)＝38.0×10－3×(24＋15)V ≈1.48V.2．(1)①25左②4.5(2)C 解析(1)①指针指在题图甲所示位置，此测量值为25kΩ；查阅资料发现该电压表内阻真实值为15kΩ，测量值与真实值偏差较大，可能原因是该同学未进行欧姆调零就直接测量，若此时把两表笔短接，则指针应指在欧姆挡零刻度线的左侧．②进行欧姆调零后再测量，多用电表指针恰好指在“15”刻度线，即电压表的内阻等于欧姆表的中值电阻，即电压表的内阻等于欧姆表的内阻，则此时电压表示数为欧姆表内电源电动势的一半，即4.5V.(2)当两表笔接触黑箱接线柱a 、b 时，发现电表指针快速摆向右边后再摆回最左边刻度线，即电路接通后电流又逐渐变为零，则该元件可能是电容器，电路接通后先充电，充电结束后电路中电流为零，故C 正确．3．(1)红(2)374×100(3)125(4)225解析(1)按照多用电表使用规则，欧姆表内电路的电源负极应与红表笔相接，即表笔1为红表笔．(2)当开关S 断开时，由闭合电路欧姆定律得E I g ＝r ＋R g ＋R 1＋R 0，解得R 0＝374Ω.开关S 闭合后，电流表满偏时干路电流变大，欧姆表内阻变小，中值电阻变小，欧姆表的倍率变小，故开关S 闭合时，欧姆表的倍率是小倍率，开关S 断开时的倍率是大倍率，故填“×100”．(3)闭合开关S ，倍率为原来的110，干路电流最大值应为原来的10倍，则I 2＝9mA ，故有I g I 2＝R 2R g ＋R 1，解得R 2＝125Ω.(4)由题图(b)可知此时毫安表读数为0.40mA ，则干路电流为4.0mA ，电路总电阻为375Ω，而欧姆表此倍率的内阻为E 10I g ＝150Ω，则可知R 3＝225Ω.4．(1)红B (2)1600(3)1.1(4)准确解析(1)根据黑表笔接内部电源的正极，可以判断a 为红表笔；当电表满偏时，电表总内阻为R 内＝E I g＝1500Ω，所以滑动变阻器应选择B ；(2)可以先求欧姆表的中值电阻，当表针指在表盘的正中央时对应的电流为满偏电流的一半，对应的电阻为中值电阻，E ＝12I g (R 中＋R 内)，R 中＝R 内＝1500Ω，即表盘刻度为15时代表1500Ω，倍率为×100，所以被测电阻的阻值为1600Ω.(3)倍率为×10时，中值电阻为150Ω，即内阻为150Ω，由此可知，满偏电流变为原来的10倍，即0.01A ，1×10－3×10V ＝(0.01－1×10－3)R 1，R 1＝1.1Ω.(4)设电源电动势为E ，干路电流为I g ，调零后电表内阻为R 内，电表指针指到表盘某处时，电表的电流为I ，对应的待测电阻为R x ，根据闭合电路欧姆定律E ＝I g R 内，E ＝I (R x ＋R 内)，整理得R x ＝E (1I －1I g)，由于满偏电流相同，电动势相同，指针指相同的位置时电流相同，所以R x 相同，即读数准确．5．(1)ABC(2)3.75×10(3)1.00解析(2)“B ”端与“3”相接时，由I g R g＝(I－I g)(R1＋R2)，R1＋R2＝4R g，可得I＝54I g，根据闭合电路欧姆定律有I＝ER内＋R x，可得I g＝4E5(R内＋R x)，结合题图乙解得R内＝150Ω，E＝3.75V通过分析可知欧姆表中值电阻为150Ω，则该小组使用多用电表的“×10”倍率的欧姆挡进行测量未知电阻．(3)根据题图丁和闭合电路欧姆定律可知E＝U＋UR(R0＋r)整理可得，1U＝1E＋R0＋rE·1R结合图像的截距和斜率可知b＝1E＝0.12V－1，k＝R0＋rE＝1.08Ω·V－1解得r＝1.00Ω.。

高考一轮复习电学——多用电表的使用及原理专练（后有详细解析及答案）1.多用电表在电学中有很多应用，既可以测电阻，也可以测电压和电流。

(1)测灯泡电阻的实验中，下列说法正确的是。

A．甲图，欧姆调零过程中，红黑表笔短接，手直接接触表笔，虽然对调零结果无影响，但这样操作不符合实验规范。

B．乙图，对灯泡电阻进行测量，测量结果比真实值偏大。

C．丙图，利用所示旋钮进行欧姆调零。

D．丁图，实验完成后，挡位调至所示位置直流最高压。

(2)若要测某电阻阻值时，他把选择开关打到如图甲所示。

操作步骤正确，发现表头指针偏转角度很小，为了较准确测量，应换到档；换档后正确操作，再次测量，表盘的示数如图乙，则该电阻的阻值是Ω。

(3)多用电表自带电源，可将某档位下的多用电表等效为一直流电源。

一同学把多用电表和电流表及滑动变阻器串联，则红表笔应接电流表的接线柱(填“正”或“负”)。

(4)该同学调节滑动变阻器得到多组多用电表和电流表的示数R和I，并建立如图所示坐标系。

现将测得的多组数据描点连线，如图所示，则由图像可知：该档位下多用电表的内部电源电动势为V，内阻为Ω(结果均保留两位小数)。

2.多用电表可以用来测电压、测电流、测电阻、检验二极管的导电性能，还可以探究故障电路。

(1)关于多用电表的使用，下列操作正确的是。

A．测电压时，图甲连接方式红、黑表笔接法正确。

B．测电流时，应按图乙连接方式测量。

C．测电阻时，可以按图丙连接方式测量。

D．测二极管的反向电阻时，应按图丁连接方式测量。

(2)某同学发现如下左图所示的实验电路不能正常工作。

某同学为排查电路故障，他将滑动变阻器滑片滑到最右端；然后闭合开关S，用多用电表测量各点间的电压，则应将如下右图所示的选择开关旋至(填“A”“B”“C”或“D”)。

用正确的测量方法得到U ab=U bc=U ce=0，U ef=6V，已知只有一处故障，则下列说法正确的是。

A．可能是R0断路B．可能是R0短路C．可能是R断路D．可能是R短路(3)为进一步判断电路故障的性质，他断开开关S后，将选择开关置于电阻挡的×1挡。

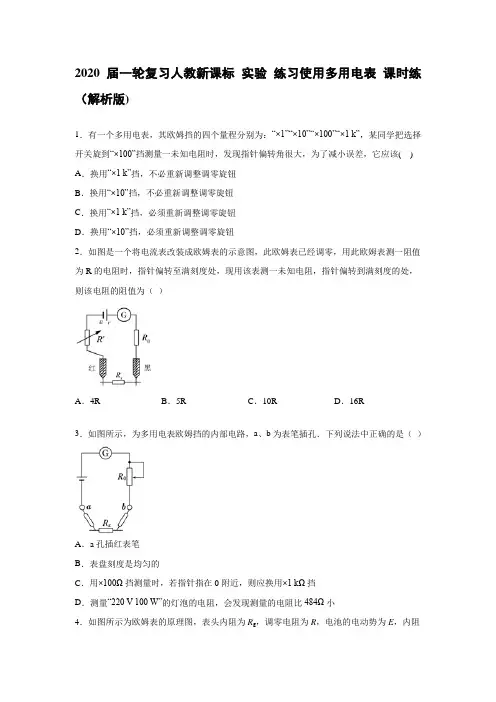

2020届一轮复习人教新课标实验练习使用多用电表课时练（解析版)1．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( ) A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮2．如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A．4R B．5R C．10R D．16R3．如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是（）A．a孔插红表笔B．表盘刻度是均匀的C．用×100Ω挡测量时，若指针指在0附近，则应换用×1 kΩ挡D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻比484Ω小4．如图所示为欧姆表的原理图，表头内阻为R g，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中正确的是A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中心刻度值是r+R g+R5．如图是一个多用电表的简化电路图。

S为单刀多掷开关，通过操作开关，可以接通1，也可以接通2、3、4、5或6。

下列说法正确的是A．当开关S分别接1或2时，测量的是电流，其中S接1时量程较大B．当开关S分别接3或4时，测量的是电阻，其中A是黑表笔C．当开关S分别接3或4时，测量的是电阻，其中A是红表笔D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大6．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。

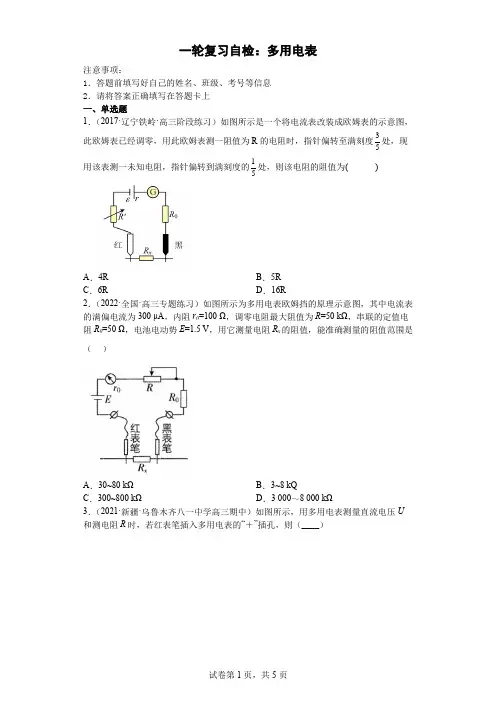

一轮复习自检：多用电表注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．（2017·辽宁铁岭·高三阶段练习）如图所示是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度35处，现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为()A．4R B．5RC．6R D．16R2．（2022·全国·高三专题练习）如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r0=100 Ω，调零电阻最大阻值为R=50 kΩ，串联的定值电阻R0=50 Ω，电池电动势E=1.5 V，用它测量电阻R x的阻值，能准确测量的阻值范围是（）A．30~80 kΩB．3~8 kQC．300~800 kΩD．3 000～8 000 kΩ3．（2021·新疆·乌鲁木齐八一中学高三期中）如图所示，用多用电表测量直流电压U 和测电阻R时，若红表笔插入多用电表的“＋”插孔，则（____）A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表4．（2022·山东日照·模拟预测）某学习小组为了将电压表改装成可测量电阻的仪器-欧姆表，设计电路如图所示，电压表的量程为3V，其内阻R V=3kΩ，电源的电动势E=6V，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，下列关于该表的说法正确的（）A．该欧姆表B表笔为红表笔，表盘刻度是均匀的B．电压表指针指在“3.0V”处，此处刻度应标阻值为“0”C．电压表指针指在“2.0V”处对应的电阻刻度为3kΩD．若该欧姆表使用一段时间后，电源内阻不能忽略且变大，电动势不变，但将两表笔断开时调节电阻箱，指针仍能满偏，按正确使用方法再进行测量，其测量结果将偏大5．（2022·黑龙江·大兴安岭实验中学高三期末）如图所示为欧姆表的原理示意图。

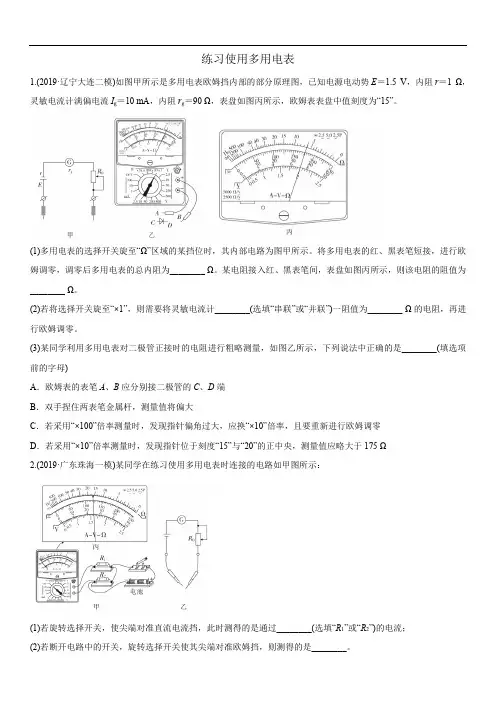

练习使用多用电表1.(2019·辽宁大连二模)如图甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E＝1.5 V，内阻r＝1 Ω，灵敏电流计满偏电流I g＝10 mA，内阻r g＝90 Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”。

(1)多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示。

将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________ Ω。

某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________ Ω。

(2)若将选择开关旋至“×1”，则需要将灵敏电流计________(选填“串联”或“并联”)一阻值为________ Ω的电阻，再进行欧姆调零。

(3)某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________(填选项前的字母)A．欧姆表的表笔A、B应分别接二极管的C、D端B．双手捏住两表笔金属杆，测量值将偏大C．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零D．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175 Ω2.(2019·广东珠海一模)某同学在练习使用多用电表时连接的电路如甲图所示：(1)若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________(选填“R1”或“R2”)的电流；(2)若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，则测得的是________。

A．R1的电阻B．R2的电阻C．R1和R2的串联电阻D．R1和R2的并联电阻(3)将选择倍率的旋钮拨至“×10”的挡时，测量时指针偏转角很大，为了提高测量的精确度，应将选择开关拨至________挡(选填“×100”或“×1”)，将两根表笔短接调节调零旋钮，使指针停在0 Ω刻度线上，然后将两根表笔分别接触待测电阻的两端，若此时指针偏转情况如图丙所示，则所测电阻大小为________ Ω。
