2017-2018学年高考物理 精做26 多用电表原理及使用大题精做 新人教版

高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。

原理如图所示调零时，内R E R r R E I g g =++=（表头的满偏电流） 测量时，xR R E I +=内 在使用欧姆挡测电阻时，应注意一下几点：1) 进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。

2) 当多用电表未接入电阻时，处于断路状态，即当R x 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。

3) 当表头指针半偏时，此时的电阻为R x ，则有xgR R E I +=内2，可以得到x R R =内，此时被测电阻的阻值等于欧姆挡内阻，即中值电阻。

读数时，指针应该在中值电阻左右比较准确。

4)当多用表两表笔直接相连，即R x =0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。

5)只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。

6)由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。

7)红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。

2. 多用电表的使用（1）性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。

虽然使用方便，但是其准确度稍低。

（2）原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。

测量步骤如下：1)将功能选择开关旋到直流电流挡2)测量时，应使电表与待测电路串联。

多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。

3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。

4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的 空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。

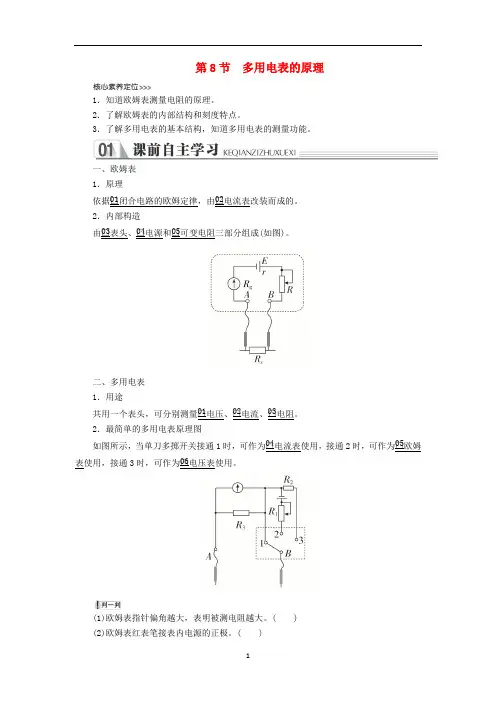

第8节 多用电表的原理1．知道欧姆表测量电阻的原理。

2．了解欧姆表的内部结构和刻度特点。

3．了解多用电表的基本结构，知道多用电表的测量功能。

一、欧姆表1．原理依据□01闭合电路的欧姆定律，由□02电流表改装而成的。

2．内部构造由□03表头、□04电源和□05可变电阻三部分组成(如图)。

二、多用电表1．用途共用一个表头，可分别测量□01电压、□02电流、□03电阻。

2．最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为□04电流表使用，接通2时，可作为□05欧姆表使用，接通3时，可作为□06电压表使用。

(1)欧姆表指针偏角越大，表明被测电阻越大。

( )(2)欧姆表红表笔接表内电源的正极。

( )(3)欧姆表测电阻时，指针偏角偏大，应换大倍率挡。

( )(4)多用电表所有刻度都是均匀的。

( )(5)用多用表无论是测电压还是测电流时电流总是从红表笔流入，从黑表笔流出。

( )提示：(1)×(2)×(3)×(4)×(5)√课堂任务欧姆表原理仔细观察下列图片，认真参与“师生互动”。

活动1：我们知道电流表可以看成显示电流的特殊电阻R g，如图甲，当接入电路的电阻R变化时，电流就变化，电流表示数I和电阻R有什么关系？提示：由闭合电路欧姆定律得I＝Er＋R g＋R，所以电流表示数I和接入的电阻阻值R一一对应。

活动2：由活动1的结论可知，将电流刻度换成电阻刻度，就能用电流表测电阻值，图乙的表盘应该如何标定电阻的最大值和最小值？提示：由I＝Er＋R g＋R可知，电流越大，电阻越小，电阻允许的变化范围是0～∞。

当电流为0时，A、B间断开，电阻为无穷大，所以电流的0刻度标为电阻的∞；当电流达到满偏刻度时，电阻应最小，所以标为0。

活动3：为了标定电阻的0刻度，甲图测量电路是否能达到要求？如果不能，请对电路改装，这时电阻0刻度如何标定？提示：由甲图可知，A 、B 接触电阻为0时，电流超过量程，所以甲图不符合要求，应该串联一个滑动变阻器，如图所示。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

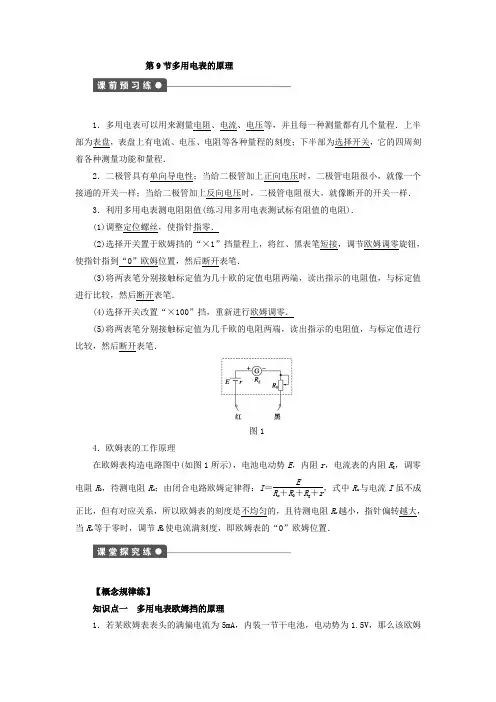

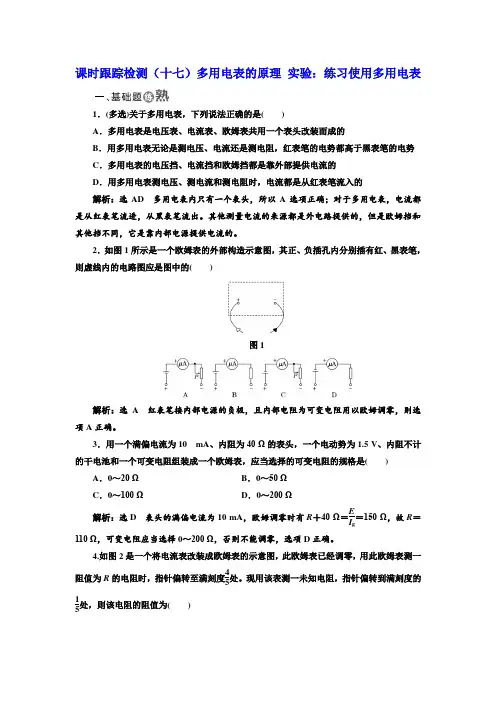

第9节多用电表的原理1．多用电表可以用来测量电阻、电流、电压等，并且每一种测量都有几个量程．上半部为表盘，表盘上有电流、电压、电阻等各种量程的刻度；下半部为选择开关，它的四周刻着各种测量功能和量程．2．二极管具有单向导电性；当给二极管加上正向电压时，二极管电阻很小，就像一个接通的开关一样；当给二极管加上反向电压时，二极管电阻很大，就像断开的开关一样．3．利用多用电表测电阻阻值(练习用多用电表测试标有阻值的电阻)．(1)调整定位螺丝，使指针指零．(2)选择开关置于欧姆挡的“×1”挡量程上，将红、黑表笔短接，调节欧姆调零旋钮，使指针指到“0”欧姆位置，然后断开表笔．(3)将两表笔分别接触标定值为几十欧的定值电阻两端，读出指示的电阻值，与标定值进行比较，然后断开表笔．(4)选择开关改置“×100”挡，重新进行欧姆调零．(5)将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，与标定值进行比较，然后断开表笔．图14．欧姆表的工作原理在欧姆表构造电路图中(如图1所示)，电池电动势E ，内阻r ，电流表的内阻R g ，调零电阻R 0，待测电阻R x ；由闭合电路欧姆定律得：I ＝ER x ＋R 0＋R g ＋r ，式中R x 与电流I 虽不成正比，但有对应关系，所以欧姆表的刻度是不均匀的，且待测电阻R x 越小，指针偏转越大，当R x 等于零时，调节R 0使电流满刻度，即欧姆表的“0”欧姆位置．【概念规律练】知识点一 多用电表欧姆挡的原理1．若某欧姆表表头的满偏电流为5mA ，内装一节干电池，电动势为1.5V ，那么该欧姆表的内阻为________Ω.待测电阻接入红、黑表笔之间时，若指针转至满刻度的34处，则待测电阻的阻值为________Ω.答案 300 100解析 将红、黑表笔短接，调节调零电阻的阻值，当电流满偏时I g ＝E R g ＋r ＋R 0，欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝ 1.55×10－3Ω＝300Ω 当电流为34I g 时，有34I g ＝E R 内＋R x ，即R 内＋R x ＝4E 3I g＝400Ω，故R x ＝100Ω 2.如图2所示是把量程为3mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5V ，改装后，原来电流表3mA 刻度处的刻度值定为零位置，则2mA 刻度处应标为________，1mA 刻度处应标为________．图2答案 250Ω 1000Ω解析 因为R 内＝E I g ＝1.5V 3mA ＝500Ω，I 1＝E R 内＋R x 1，2mA ＝ 1.5V 500Ω＋R x 1，所以R x 1＝250Ω.因为I 2＝ER 内＋R x 2，1mA ＝ 1.5V 500Ω＋R x 2，所以R x 2＝1000Ω. 知识点二 使用多用电表测电阻3．用多用电表欧姆挡测电阻时，下列说法中错误的是( )A ．测量前必须调零，而且每测一次电阻都要重新调零B ．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C ．待测电阻若是连在电路中，应当先把它与其他元件断开再测量D ．使用完毕应当拔出表笔，并把选择开关旋到OFF 挡或交流电压最高挡答案 AB4．实验室新进了一批电阻，课外活动小组的同学用多用电表粗测电阻的阻值，操作过程分以下几个步骤：图3(1)将红、黑表笔分别插入多用电表的“＋”“－”插孔；选择开关旋至电阻挡“×10”；(2)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零；(3)把红、黑表笔分别与电阻的两端相接，此时多用电表的示数如图3所示；(4)_______________________________________________________________________；(5)_______________________________________________________________________；(6)把红、黑表笔分别与电阻的两端相接，读出多用电表示数；(7)将选择开关旋至OFF挡，取出红、黑表笔．请你完成操作步骤中第(4)、(5)两步．答案见解析解析倍率的选取应让指针尽可能指在中间位置附近，以减小读数误差，题图中指针偏角太大，应由“×10”倍率换成“×1”倍率，更换倍率后要重新调零，因此，缺少的步骤为：(4)将选择开关旋至“×1”挡；(5)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零．【方法技巧练】一、多用电表的使用方法5．图4为一正在测量中的多用电表盘．使用时红表笔插入多用表的正(＋)插孔，则：图4(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表．(2)如果是用直流10V挡测量电压，则读数为________V.(3)如果是用“×1”挡测量电阻，则读数为________Ω.(4)如果是用直流5mA挡测量电流，则读数为________mA.答案(1)红黑红(2)6.6 (3)8 (4)3.3解析(1)多用电表是电压表、电流表和欧姆表共用一个表头，无论测电流、电压还是电阻，电流总是从红表笔流入，从黑表笔流出的．(2)用直流10V挡测电压时，第2行刻度每1大格的电压是2V，每1小格的电压是0.2V，指针指在第3大格的第3小格位置，读数为6.6V.(3)用“×1”欧姆挡测电阻时，因指针指在电阻刻度(第一行)的“8”位置：读数为8.0Ω.(4)用直流5mA挡测电流时，因电流、电压都是用表盘第2行的刻度来读数，此时每1大格的电流是1mA，每小格的电流是0.1mA，所以读数为3.3mA.方法总结读数时一定要根据测量物理量找到对应的刻度盘，读取测量值．二、用多用电表判断电路故障6．如图5所示为一电路板示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220V，由此可见( )图5A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．cd间电路不通，bc间电路通答案 C解析测量ac时电压为220V，说明abc这一段电路某点断路，测bd时电压为220V，说明bcd间某点断路，显然，这两种情况综合的结果便是bc断路．故选C.方法总结在用多用电表的电压挡进行测量电压时，一定要先从量程大的电压挡开始测量，在满足量程的条件下，量程越小越好，这样可以使示数明显，减少测量误差．在用电压挡去判断断路时，无示数，说明测量点等电势，即电路是通路，否则测量点间肯定有断路．在用欧姆挡去测量判断断路时，首先要断开测量电路，然后再进行测量，如有示数，则测量点间是通路，无示数则为断路．7.在如图6所示的电路中，闭合开关时，灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下(开关可闭合，可断开)，现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障电路作了如下检查并作出判断如下表所示：图6A．1B．2C．3D．4答案ABD解析选直流电压挡时，红、黑表笔分别接高、低电势点，若指针偏转，说明a、b两点有电压，其他地方完好而a、b之间有断路；若指针不偏转，说明a、b两点电势相等，a、b之间必短路，1正确．选直流电流挡时，指针若偏转说明有电流流过表头，而灯不亮，则灯必断路；若不偏转，a、b两点电势相等，灯必短路，2正确．选欧姆挡时，已启用欧姆表内电源，必须将外电路电源断开，故3是错误的，而4显然正确，故选项A、B、D正确．方法总结电路故障问题的判断一般用多用电表的电压挡，可先从电源的两端量起，逐渐将两表笔远离电源，若电表有示数，说明两表笔与电源两极相连；若无示数，说明与电源断开或两表笔间短路．若用欧姆挡去测量，则需要注意一般要断开电源．1．在使用多用电表测电阻时，以下说法正确的是( )A．使用前检查指针是否指在电阻挡的“∞”处B．每换一次挡位，都必须重新进行电阻挡调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏角较小，应换倍率较小的挡位来测量答案ABC解析指针偏角小，示数大，应换用倍率大的挡位重新测量，故D错误．2．下列关于多用电表电阻挡的说法中，正确的是( )A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B．红表笔是与表内的电源的负极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案ABCD解析由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．3．甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是( ) A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确答案 D解析在使用多用电表的电阻挡时一定要先进行电阻挡调零，再测量；同时为减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．4．图7中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )图7A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处答案 C5．如图8所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则( )图8A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表答案 B解析图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．6．用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图9中的①、②、③所示．由图可知，图________中的二极管是好的，该二极管的正极是________端．图9答案②a解析二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于电流由a流向b时二极管的电阻很小，故二极管的正极是a端．7．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100Ω”的挡时，测量时指针停在刻度盘0Ω附近处，为了提高测量的精确性，有下列可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“×1kΩ”挡C．将选择开关拨至“×10Ω”挡D．将两根表笔分别接触待测电阻的两端，记下读数E．调节调零电阻，使指针停在0Ω刻度线上F．将选择开关拨至交流电压最高挡上将上述中必要的步骤选出来，这些必要步骤的合理的顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图10所示，则此未知电阻的阻值R x＝________.图10答案CAEDF 160Ω解析用多用电表的欧姆挡测未知电阻时，指针停在中值(中心位置)附近时测量误差较小，当用“×100Ω”挡测量时，指针停在0Ω附近，说明该待测电阻的阻值相对该挡比较小，为了提高测量精度，应换低倍率“×10Ω”挡来测量，换挡之后，必须重新调零，之后再接入未知电阻进行测量和读取数据，测量后暂时不使用此多用电表，应将选择开关置于交流电压最高挡上，这是为了安全，保证多用电表不受意外损坏，如下次再使用这个多用电表测电流、电压时，一旦忘了选挡，用交流电压最高挡虽然测不出正确结果，但不会把多用电表烧坏．8．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．答案(1)短接(2)红黑(3)中央(4)OFF挡解析用多用电表测二极管的反向电阻，应将黑表笔接二极管的负极．选择欧姆挡位后将红、黑表笔短接进行调零，使指针指在最右端零位．为测量准确应使指针尽量指向表盘的中央．测量完毕后，应将选择开关指向OFF挡．9.如图11所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300μA，内阻R g＝100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E＝1.5V，内阻r＝0.5Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝________kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)．图11答案 红 5 变大 解析 由I ＝ER g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r ，且指针指中央，I ＝12I g ＝150μA ，联立解得R x ＝5k Ω；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．。
