高考物理--练习使用多用电表(练习)

专题39 练习使用多用电表【满分:110分 时间：90分钟】实验题（共10题，每题11分,共110分。

)1．如图所示为J0411多用电表示意图，其中A 、B 、C 为三个可调节的部件，某同学在实验室中用它测量一阻值约为13k Ω的电阻,他测量的操作步骤如下:（1）调节可调部件 ，使电表指针指向 。

（2)调节可调部件B ，使它的尖端指向 位置。

（3）将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件 ，使电表指针指向欧姆零刻度位置.（4）将两只表笔分别与待测电阻两端相接，进行测量读数。

（5）换测另一阻值为2025k k ΩΩ的电阻时，应调节B ，使它的尖端指向“1k ⨯”的位置，此时还必须重复步骤 ，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是 。

【答案】(1)A 左边零刻度处 （2）“100⨯"的倍率挡 （3)C（5)(3) 22 k Ω 【解析】【名师点睛】多用电表测量电阻时，先进行机械校零,需将选择开关旋到殴姆档某一位置，再进行欧姆调零，殴姆调零后,测量电阻读出示数．注意示数是由刻度值与倍率的乘积;考查欧姆表的使用，明确要选择合适的档位并每次换档后要进行欧姆调零。

2．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。

现需要测量多用电表内电池的电动势，给定的器材有：待测多用电⨯Ω档，调好零点;电阻箱置于适当数表、量程为60mA的电流表，电阻箱，导线若干，实验时，将多用电表调至1值，完成下列填空：（1)仪器连线如图1所示（a和b是多用电表的两个表笔）。

若两电表均正常工作，则表笔a为（填“红”或“黑”）色.（2）若适当调节电阻箱后,图1中多用电表、电流表与电阻箱的示数分别如图2(a）、（b）、(c）所示,则由各仪器的读数可得出电流表的内阻是Ω。

（3）计算得到多用电表内电池的电动势为 V(保留3位有效数字）。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

多用电表一、选择题1．用多用电表欧姆档测电阻时，下列说法中正确的是（）A．测量前必须欧姆调零，而且每测一次电阻都要重新欧姆调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量D．使用完毕应当拔出表笔，并把选择开关旋到直流电压最高2．关于多用电表表盘上的欧姆挡刻度线，下列说法中正确的是（）A．零欧姆刻度线与电流零刻度线重合B．零欧姆刻度线与电流表满偏电流刻度线重合C．欧姆刻度是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度是不均匀的．欧姆值越小，刻度线越密3．下列说法中正确的是（）A．欧姆表的每一挡的测量范围都是0～∞B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小4．用多用电表测量电阻时，下面注意事项错误的是（）A．测量电路中某个电阻的阻值时，一定要把该电阻与其他的元件断开后才能测量B．测量时红、黑表笔不能接错C．测量时手不要与表笔的金属杆接触D．测量时要选择适当的量程，应使电表的指针在中央刻度的附近，否则要改变量程，每次更换量程，都要重新进行欧姆调零5．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转的角度极小，下列正确的判断和做法是（）A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新调零后再测量6．(2015 北京西城区二模)如图是一个多用电表的简化电路图。

S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。

下列说法正确的是（）A．当开关S分别接1或2时，测量的是电流，其中S接1时量程较大B．当开关S分别接3或4时，测量的是电阻，其中A是黑表笔C．当开关S分别接5或6时，测量的是电阻，其中A是红表笔D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大7．（2016 铜仁市模拟）学生实验中使用的双量程电流表内是采用如图所示的环形分流电路。

实验十练习使用多用电表1．(2015·衡水中学测试)(多项选择)关于多用电表的使用，如下做法正确的答案是( )A．把多用电表的选择开关旋至适当的直流电压挡，用图a所示的电路，合上开关S，如此可测小灯泡两端的电压B．把多用电表的选择开头旋至适当的直流电流挡，用图b所示的电路，合上开关S，如此可测通过小灯泡的电流C．把多用电表的选择开关旋至适当的欧姆挡，进展调零后，用图c所示的电路，开关S保持断开，如此可测小灯泡的电阻D．把多用电表的选择开关旋至适当的欧姆挡，进展调零后，用图d所示的电路，会观察到此时欧姆表示数很小答案：CD 解析：当测量直流电压时，应使红表笔接电势比拟高的点，A错误；当测量直流电流时，应使电流从红表笔流入，B错误；测电阻时，应先选择适宜欧姆挡，将两表笔短接，进展欧姆调零，断开两表笔，两表笔分别连接到被测电阻的两端，注意应使待测电阻与外电路断开，读出阻值，C正确；用图d测二极管电阻时，黑表笔接二极管正极，红表笔接二极管负极，测的是二极管的正向电阻，所以比拟小，D正确．2．某同学利用下面所给器材对电表进展改装，并校准．(1)实验室除提供开关S和导线外，还有以下器材可供选择：电流表：G(量程3 mA，内阻R g＝100 Ω)标准电流表：A(量程0.6 A，内阻为0.5 Ω)滑动变阻器：R1(阻值范围0～10 Ω，额定电流2 A)定值电阻：R 2＝0.5 Ω电源：电动势5 V假设将电流表G 进展改装扩大其量程，需使用电阻________(填写代表器材的字母，选“R 1〞或“R 2〞)与其并联，改装后的电流表量程为________ A ．(2)为了能准确地进展测量，需对改装后的电流表进展校对，请在下面的虚线框内画出一种校对电路图．________________________________________________________________________．答案：(1)R 2 0.603 (2)电路图见解析 与电流表G 并联的定值电阻的实际阻值小于0.5 Ω解析：(1)将定值电阻R 2与电流表G 并联，电路中的一局部电流通过电阻R 2，电流表的量程即可扩大．改装后的电流表对应的量程是I g ＋I g R g R 2＝3×10－3 A ＋3×10－3×1000.5A ＝0.603 A ．(2)将改装后的电流表与标准电流表串联，组成校对电路如下列图，其中滑动变阻器R 1对电路起保护作用．假设校对过程中发现改装电流表的示数总比标准电流表的示数小，如此最主要原因是与电流表G 并联的定值电阻的实际阻值小于0.5 Ω.3．某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1 k〞挡内部电池的电动势E .(1)该小组采用图甲的电路进展实验，请将图乙中的实物连线连接完整．a．插上红黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k〞位置，将红黑表笔________，调整“欧姆调零旋钮〞，使指针指到“0 Ω〞．b．按照电路图连接好电路．c．接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如图丙所示．多用电表和微安表的读数分别为________kΩ和________μA．d．断开开关，拔下红黑表笔，把多用电表的选择开关扳到____________位置．(3)由以上信息可得多用电表“×1 k〞挡内部电池的电动势为________V．(保存两位有效数字)答案：(1)电路连接如下列图(2)短接22 242或243或244 OFF挡或交流电压最高挡(3)9.0解析：(1)根据电路图，连接实物图，注意红黑表笔的正负接法．(2)a.根据欧姆表的使用方法可知，选挡后应将红黑表笔短接进展欧姆调零；c.欧姆表的读数为R＝22×1 kΩ＝22 kΩ，微安表的读数为242 μA或243 μA或244 μA．(3)欧姆表调零后，欧姆表内阻等于其中值电阻，由图丙所示多用电表可知，多用电表“×1 k〞挡的中值电阻，即欧姆表内阻R0＝15 kΩ.根据闭合电路欧姆定律可得E＝I(R＋R0)，I表示微安表的示数、R表示多用电表的读数、R0表示多用电表的内阻，代入数据有E＝242×10－6×(22＋15)×103V＝8.954 V≈9.0 V.。

2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。

若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。

答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。

(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。

练习使用多用电表专题训练1、（多选）用多用电表同一挡位测量热敏电阻（NTC）和光敏电阻的阻值时，下列描述正确的是（）A．测热敏电阻（NTC）时，温度越高，多用电表指针偏角越大B．测热敏电阻（NTC）时，温度越高，多用电表指针偏角越小C．测光敏电阻时，光照越强，多用电表指针偏角越大D．测光敏电阻时，光照越强，多用电表指针偏角越小2、某同学用多用电表的欧姆挡的“×10 Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是（）A．应把选择开关换到“×100 Ω”挡，重新进行欧姆调零后再测量B．应把选择开关换到“×100 Ω”挡，不用再进行欧姆调零就直接测量C．应把选择开关换到“×1 Ω”挡，重新进行欧姆调零后再测量D．应把选择开关换到“×1 Ω”挡，不用再进行欧姆调零就直接测量3、某同学利用多用电表测量二极管的反向电阻。

完成下列测量步骤：（1）检查多用电表的机械零点。

（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处。

（3）将红、黑表笔________，进行欧姆调零。

（4）测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数。

（5）为了得到准确的测量结果，应让电表指针尽量指向表盘________（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重复步骤（3）、（4）。

（6）测量完成后，将选择开关拨向________位置。

4、如图为一正在测量中的多用电表表盘。

（1）如果是用直流10 V挡测量电压，则读数为V。

（2）如果是用×100 Ω挡测量电阻，则读数为Ω。

（3）如果是用直流5 mA挡测量电流，则读数为mA。

5、如图所示为J0411多用电表示意图。

其中A、B、C为三个可调节的部件。

某同学在实验室中用它测量一阻值约为1~3 kΩ的电阻。

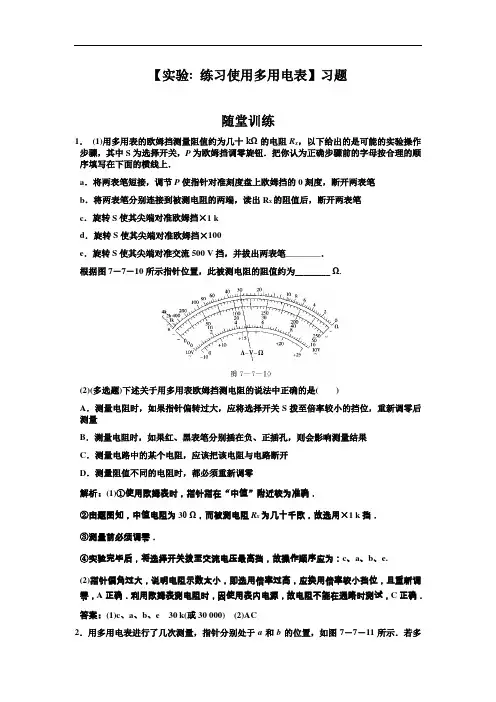

【实验: 练习使用多用电表】习题随堂训练1．(1)用多用表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔________．根据图7－7－10所示指针位置，此被测电阻的阻值约为________ Ω.(2)(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零解析：(1)①使用欧姆表时，指针指在“中值”附近较为准确．②由题图知，中值电阻为30 Ω，而被测电阻R x为几十千欧，故选用×1 k挡．③测量前必须调零．④实验完毕后，将选择开关拨至交流电压最高挡，故操作顺序应为：c、a、b、e.(2)指针偏角过大，说明电阻示数太小，即选用倍率过高，应换用倍率较小挡位，且重新调零，A正确．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．答案：(1)c、a、b、e30 k(或30 000)(2)AC2．用多用电表进行了几次测量，指针分别处于a和b的位置，如图7－7－11所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．指针位置选择开关所处挡位读数直流电流100 mA ______ mAa直流电压2.5 V ______ Vb 电阻×100______ Ω答案：230.573203．为测量一个定值电阻的阻值，备用器材如下：待测电阻R x电流表A1(量程100 μA，内阻约2 kΩ)电流表A2(量程500 μA，内阻约300 Ω)电压表V1(量程15 V，内阻约150 kΩ)电压表V2(量程50 V，内阻约500 kΩ)电源E(电动势15 V)滑动变阻器R(最大阻值1 kΩ)多用电表，开关S，导线若干(1)先用多用电表欧姆挡对R x进行粗测．若选择×100 Ω挡用正确的测量方法进行测量，发现指针几乎不偏转，为较准确测量应选用________挡(×10，×1 k)．重新选挡测量，刻度盘上的指针位置如图7－7－12所示，测量结果是________Ω.(2)现用伏安法测量R x阻值．为了尽量减小实验误差，要求测多组数据．①电流表应选________，电压表应选________．②画出实验电路图．③根据实验中测得的多组数据作出的UI图线如图7－7－13所示，根据图线求得待测电阻的阻值为________Ω.答案：(1)×1 k30 k(2)①A2V1②如图所示③31 k4．某同学测量一只未知阻值的电阻．(1)他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图7－7－14所示．请你读出其阻值大小为________．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？①________________________________________________________________________.②________________________________________________________________________.③________________________________________________________________________.④________________________________________________________________________.(2)若该同学再用“伏安法”测量该电阻，所用器材如图7－7－15所示，其中电压表内阻约为5 kΩ，电流表内阻约为5 Ω，变阻器阻值为50 Ω.图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．(3)该同学按照“伏安法”测量电阻的要求连接好图7－7－15电路后，按照正确的连接方式测得的电阻值将________(填“大于”“小于”或“等于”)被测电阻的实际阻值．解析：由于滑动变阻器的最大阻值较小，因此滑动变阻器连成分压式，由于电流表内阻较小，因此电流表内接．由于电流表有分压作用，因此测得的电阻值偏大．答案：(1)1.0 kΩ或1 000 Ω①将选择开关打到“×100”挡；②将两表笔短接，调节调零旋钮，进行欧姆挡调零；③再将被测电阻接到两表笔之间测量其阻值并读出读数；④测量完毕将选择开关打到“OFF”挡．(2)如右图(3)大于作业手册1．如图7－7－16所示，要测量一只量程已知的电压表的内阻，所备器材如下：A．待测电压表V(量程3 V，内阻未知) B．电流表A(量程3 A，内阻0.01 Ω) C．定值电阻R(阻值2 kΩ，额定电流50 mA) D．蓄电池E(电动势略小于3 V，内阻不计)E．多用电表F．开关K1、K2，导线若干有一同学利用上面所给器材，进行如下实验操作：(1)首先，用多用电表进行粗测，选用×100 Ω倍率，操作方法正确．若这时刻度盘上的指针位置如图甲所示，则测量的结果是________ Ω.(2)为了更精确地测出此电压表内阻，该同学设计了如图乙、丙所示的实验电路，你认为其中较合理的电路图是________，合理的理由是_________________________________________________.(3)用你选择的电路进行实验时，请简述实验步骤：___________________________________________________________________.(4)用上述所测量的物理量表示电压表的内阻R V＝____________.解析：(1)题考查欧姆表的读数原理．(2)题考查实验电路图的设计．(3)题考查测量电阻的实验步骤．(4)题考查电阻的计算．根据(3)的实验步骤可以列出方程U1＝U2＋U2R V R，解得R V＝U2U1－U2R.答案：(1)3 000(2)丙乙图中电流表的示数太小，误差太大．丙图中R的值与电压表阻值接近，误差小．(3)闭合K1，再闭合K2，读得电压表示数U1；再断开K2，读得电压表示数U2.(其他表述正确也可)(4)R V＝U2U1－U2R.2.如图7－7－17所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________________________________________________________________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．解析：用多用电表欧姆挡测电阻时必须将其从电路中断开，在点1和点2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．在开关闭合时，若测得5、6两点间电压接近电源电动势，可知开关或连接点5、6出现故障．把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的．答案：(1)电压欧姆(2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如电阻为无穷大，表明小灯泡有故障．3．为了测量电阻R x的阻值，实验室备有下列器材：A．待测电阻R x，阻值约为200 ΩB．直流电源，电动势约为3 V，内电阻约为0.5 ΩC．电流表A1，量程10 mA，内阻r＝80 ΩD．电流表A2，量程20 mA，内阻约为30 ΩE．定值电阻R0＝180 ΩF．滑动变阻器R，最大阻值为20 Ω，额定电流1.0 AG．单刀单掷开关一个，导线若干(1)为尽量准确地测出R x阻值，甲、乙、丙三位同学设计了三种实验电路，如图7－7－18所示，你认为正确的是________．(填“甲”、“乙”或“丙”)(2)开始实验时，在合上开关S前，滑动变阻器的滑动触头应置于________端(填“a”或“b”)．(3)按所选的电路进行测量，读出电流表A1的示数为I1，电流表A2的示数为I2.推导出计算R x的表达式为R x＝________.答案：(1)乙(2)b(3)180I1I2－I14．某课题小组通过实验测量淮河水的电阻率．现备有一根均匀的长玻璃管(两端各有一个圆形电极，可装入样品水，接触电阻不计)、电压表(量程12 V，内阻约100 Ω)，电流表(量程100 μA，内阻约50 Ω)、滑动变阻器(10 Ω，1 A)、电池组(电动势E＝12 V，内阻不计)、开关、导线若干、直尺、待测的水样品．如图7－7－19是他们用伏安法多次测量并计算出对应的水柱长度L与水柱电阻R描点画出的图象．实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图7－7－20所示．请回答下面的问题：(1)玻璃管内径d的测量值为________ cm；(2)请在上面的虚线框内画出测量水柱电阻的电路图；(3)所测水的电阻率为________ Ω·m(保留两位有效数字)．解析：(1)由游标卡尺的读数规则可知：d＝22＋6×0.1 mm＝2.26 cm.(2)因为测量的电压值与电流值是从零开始，故应选用分压电路．因电压表的内阻相对于电流表的内阻更接近于被测电阻，所以应选用电流表内接法．(3)因为ρ＝RSL，由图象可知：RL＝2×105Ω/m.而S＝πd24≈4×10－4 m2，所以ρ＝RSL＝80 Ω·m.答案：(1)2.26(2)如右图所示(3)80±45．(1)某多用电表的欧姆挡中间刻度值是“15”，一位同学在用它来测量电阻时，先将选择开关旋至“×10”挡处，然后进行调零，再将两支表笔分别与电阻的两个引线接触，结果指针指在刻度值为“100”至“200”之间，为了使测量更准确，他应该将选择开关旋至________挡处．换挡后必须_____________________________才能进行测量．(2)图7－7－21中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单刀双掷开关，R为待测电阻．当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2.①根据已知条件与测量数据，可以得出待测电阻R＝____________.②根据图7－7－21所给出的电路，在图7－7－22的各器件实物图之间补画出连接的导线．解析：(1)第一次测量时，指针示数过大，所以要选择倍率更大的挡进行测量，所以要选“×100”挡．欧姆表每次换挡后都要重新进行欧姆调零．本题较易． (2)由第一次测量可得电压表内阻为：R V ＝U 1I 1，由于不计电源内阻，所以电流表内阻为：R A ＝E －U 1I 1；由第二次测量可得：R ＝E I 2－R A ，代入即可得： R ＝E I 2－E －U 1I 1. 答案：(1)×100 重新调零(2)①R ＝E I 2－E －U 1I 1②连线如图6．为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P 在不同照度下的阻值如下表：照度(lx)0.2 0.4 0.6 0.8 1.0 1.2 电阻(kΩ) 75 40 28 23 20 18(1)根据表中数据，请在图7－7－23给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．(2)如图7－7－24所示，当1、2两端所加电压上升至2 V 时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx 时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响) 提供的器材如下：光敏电阻R P (符号，阻值见上表)；直流电源E (电动势3 V ，内阻不计)；定值电阻：R 1＝10 kΩ，R 2＝20 kΩ，R 3＝40 kΩ(限选其中之一并在图中标出)；开关S 及导线若干．解析：根据图表信息，正确作出阻值随照度变化的图象，可知随照度的增加，电阻逐渐减小；第(2)题中，关键信息是1、2两端所加电压升到2 V时就自动启动照明系统，故随着光敏电阻上的照度减弱，其电阻阻值逐渐增加，根据上述特点可设计如图所示的电路图．答案：(1)光敏电阻的阻值随照度变化的曲线如解析图所示．特点：光敏电阻的阻值随照度的增大非线性减小．(2)见解析图。

2021届高考物理必考实验十一：练习使用多用电表一、电流表与电压表的改装1．改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g2.校正(1)电压表的校正电路如图所示，电流表的校正电路如图所示．(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正．二、欧姆表原理(多用电表测电阻原理)1．构造如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x . 2．工作原理闭合电路欧姆定律，I ＝ER g ＋R ＋r ＋R x .3．刻度的标定红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲) (2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多用电表1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．3．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)． 四、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．2．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流．①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．1．多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”、“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮．(3)欧姆表读数时注意乘以相应挡位的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一次挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b．在电源完好时，再将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路.【典例1】(2019·安徽皖江名校联盟摸底大联考)某实验小组在练习使用多用电表时，他们正确连接好电路如图7甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无读数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表读数为________Ω；图丁中的电流表读数为________mA.(2)操作步骤④中，多用电表红表笔应接________(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，同学们还计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．【答案】(1)24 38.0 (2)e(3)B (4)1.48【解析】(1)欧姆表的读数为24×1Ω＝24Ω，电流表的最小分度是1mA，需估读到0.1mA，所以图丁中的电流表读数为38.0mA.(2)根据电流必须从电流表正接线柱流入，电流从欧姆表的红表笔流入，黑表笔流出，电路中电流表在e端为负极，即电流经过电流表的方向为d→e，则操作步骤④中，多用电表黑表笔应接c 点，红表笔应接e点．(3)将多用电表两表笔分别接在a、c上，多用电表的指针不偏转，说明ac间有断路．将多用电表两表笔分别接在b、c上，多用电表的示数不为零，所以电路的故障是灯泡断路．(4)由操作步骤③中多用电表指针正好指在中间刻度，根据欧姆表的中值电阻等于其内阻，则知欧姆表的内阻为R欧＝15Ω.根据闭合电路欧姆定律得：I＝E′R0＋R mA＋R欧，又R0＋R mA＝24Ω，故E′＝I(R0＋R mA＋R欧)＝38.0×10－3×(24＋15) V≈1.48V.变式1(2017·全国卷Ⅲ·23)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)【答案】(1)黑(2)B (3)160 880 (4)1.47mA1．10kΩ 2.94V【解析】(1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1mA 的电流挡，由并联电路两支路电流与电阻成反比知，R gR 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160Ω. 当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1V 的电压挡，表头与R 1、R 2组成的串联电路并联后的总电阻为120Ω，两端电压为0.12V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88V ，则R 4电阻为880Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5mA ，读数为 1.47mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100Ω＝1.10kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5V ，读数为2.94V.【典例2】(2019·辽宁大连市第二次模拟)如图9甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E ＝1.5V ，内阻r ＝1Ω，灵敏电流计满偏电流I g ＝10mA ，内阻r g ＝90Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”．(1)多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示．将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________Ω.某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________Ω.(2)若将选择开关旋至“×1”，则需要将灵敏电流计________(选填“串联”或“并联”)一阻值为________Ω的电阻，再进行欧姆调零．(3)某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________(填选项前的字母)．A ．欧姆表的表笔A 、B 应分别接二极管的C 、D 端 B ．双手捏住两表笔金属杆，测量值将偏大C ．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零D ．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175Ω 【答案】(1)150 70 (2)并联 10 (3)AC【解析】(1)设欧姆表总内阻为R ，短接时有：E ＝I g R ，代入数据计算得：R ＝150Ω；当半偏时有：E ＝12I g (R＋R 中)，所以R ＝R 中，所以选择的是“×10”挡位，根据题图丙可知读数为70Ω. (2)开关旋至“×1”，此时内阻R ′＝R 中＝15Ω，短接时电流I m ＝ER ′＝100mA ，所以给表头并联一个分流电阻R 0，根据欧姆定律：R 0＝I g r gI m －I g＝10Ω. (3)二极管具有单向导电性，由于表笔A 与欧姆表内部电源正极相连，故需要表笔A 、B 应分别接二极管的C 、D 端，A 正确；实验测量时，手不能触碰金属杆，否则会将自身电阻并联进电路，测量值偏小，B 错误；若采用“×100”倍率测量时，发现指针偏角过大，说明电阻对该挡位太小，所以应该换小挡位，即“×10”倍率，且要重新进行欧姆调零，C 正确；欧姆表表盘刻度不均匀，“左密右疏”且越往左阻值越大，所以测量值应小于175Ω，D 错误．变式2 如图甲为一个多用电表的表盘，图中S 、K 、T 为三个可调节部件，该多用电表用作欧姆表的原理图如图乙．(1)现用此多用电表测量一个阻值约为十几欧的定值电阻，主要操作步骤如下：①调节可调部件________，使电表指针停在表盘左侧零刻度位置；②调节可调部件________，选择“×1”挡位置；③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调节部件________，使表笔指针指向右侧零刻度位置；④将红、黑表笔的笔尖分别接触电阻的两端，由表头指针示数得出该电阻的阻值．(2)选择欧姆表的“×1k”挡，两表笔笔尖相互接触且调零时，图乙中电源电动势和内阻分别为E、r，表头G的内阻为R g，滑动变阻器的阻值为R，则表头G的满偏电流I g＝________(用题给符号表示)；再把表笔的笔尖和某电阻接触，欧姆表的示数如图丙，若电源电动势E＝6V，则通过表头G的电流I＝________mA.【答案】(1)①S②K③T(2)ER＋R g＋r0.2【解析】(1)①多用电表的使用首先进行机械调零：调节可调部件S，使电表指针停在表盘左边的零刻度位置；②调节可调部件K选择合适的挡位：因电阻约为十几欧，为使指针指在中央刻度附近，则选择欧姆表的“×1”挡位即可．③欧姆表选好挡后要进行欧姆调零，短接红、黑表笔，调节T，使得电表指针指向右边的零刻度位置．(2)两表笔笔尖相互接触且调零时R x＝0，此时电流为满偏电流I g，由闭合电路的欧姆定律E＝I g(r＋R＋R g)，则可得I g＝ER＋R g＋r；欧姆表选择的“×1k”挡，中值电阻值为15×1000Ω，则RΩ＝R g＋R＋r＝15×1000Ω，而E＝6V，则I g＝ERΩ＝615000A＝0.4mA，现接待测电阻后指针所在位置读得R x＝15×1000Ω，则I＝ERΩ＋R x＝0.2mA.【典例3】在“练习使用多用电表”的实验中,某同学用多用电表的欧姆挡测量阻值为十几千欧的电阻R x。

《练习使用多用电表》一、实验题1.图为某同学组装完成的简易多用电表的电路图。
