2016年高考物理复习专题14练习使用多用电表问题知识点

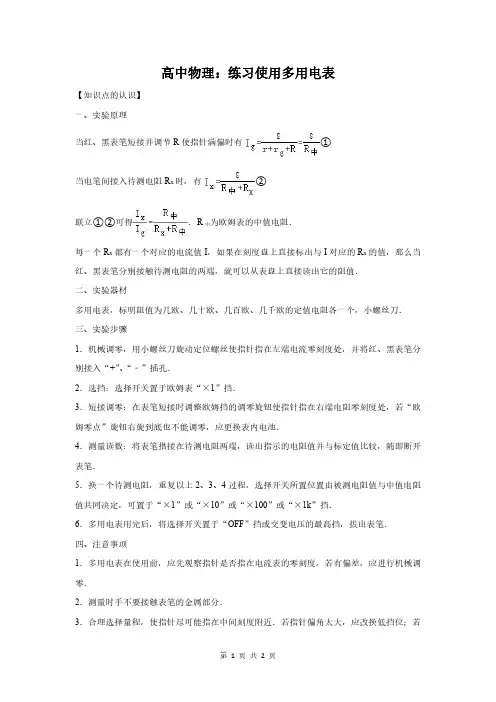

高中物理：练习使用多用电表【知识点的认识】一、实验原理当红、黑表笔短接并调节R使指针满偏时有①当电笔间接入待测电阻R x时，有②为欧姆表的中值电阻．联立①②可得．R中每一个R x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2．选挡：选择开关置于欧姆表“×1”挡．3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2．测量时手不要接触表笔的金属部分．3．合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．。

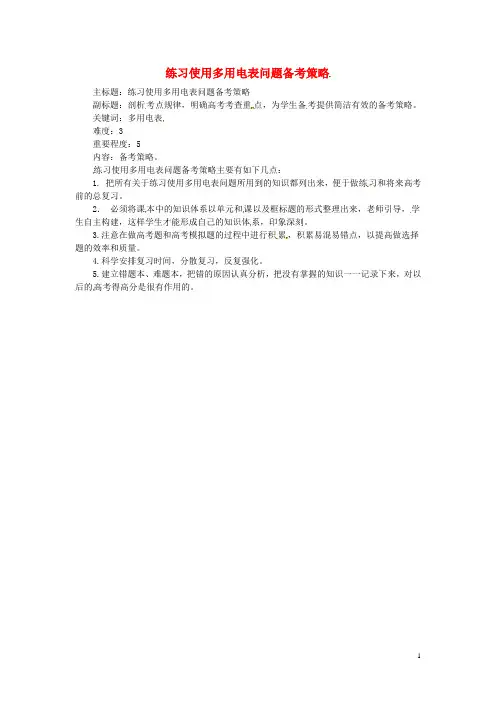

练习使用多用电表问题备考策略
主标题：练习使用多用电表问题备考策略
副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。

关键词：多用电表
难度：3
重要程度：5
内容：备考策略。

练习使用多用电表问题备考策略主要有如下几点：
1. 把所有关于练习使用多用电表问题所用到的知识都列出来，便于做练习和将来高考前的总复习。

2．必须将课本中的知识体系以单元和课以及框标题的形式整理出来，老师引导，学生自主构建，这样学生才能形成自己的知识体系，印象深刻。

3.注意在做高考题和高考模拟题的过程中进行积累，积累易混易错点，以提高做选择题的效率和质量。

4.科学安排复习时间，分散复习，反复强化。

5.建立错题本、难题本，把错的原因认真分析，把没有掌握的知识一一记录下来，对以后的高考得高分是很有作用的。

1。

多用电表知识点总结主要内容：将学习利用串联电阻的分压作用和并联电阻的分流作用分别将表头G改装成电压表和电流表，同时研究有关电阻测量的问题。

一、电流表G (表头) 的构造和工作原理(利用示教用电流表或多媒体介绍表头G的主要构造和工作原理)(1)主要构造表头G是指小量程的电流表，即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。

这样根据指针的偏角就可以知道电流的大小。

若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头G的主要参数①满偏电流I g表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用I g表示。

表头指针偏转到最大刻度时的电流，叫满偏电流I g。

说明：如果通过表头的电流超过满偏电流I g，不但指针指不出示数，表头还可能被烧坏。

②表头的内阻R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用R g表示。

表头线圈的电阻，叫做表头的内阻R g。

说明：每个表头都有它的满偏电流I g和内阻R g，R g和I g是表头的两个重要参数。

③满偏电压U g由欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。

由于θ∝I，I∝U，故U∝θ。

如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。

表头通过满偏电流时加在它两端的电压，叫满偏电压，用U g表示。

满偏电流I g、内阻R g、满偏电压U g三者之间有什么关系？据部分电路欧姆定律可知：U g＝I g R g总结：表头G 的满偏电压U g 和满偏电流I g 一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G 加以改装。

二、电压表和电流表(1)把表头G 改装成电压表V①把表头G 改装成电压表V 的方法：给表头G 串联一个适当的分压电阻R 。

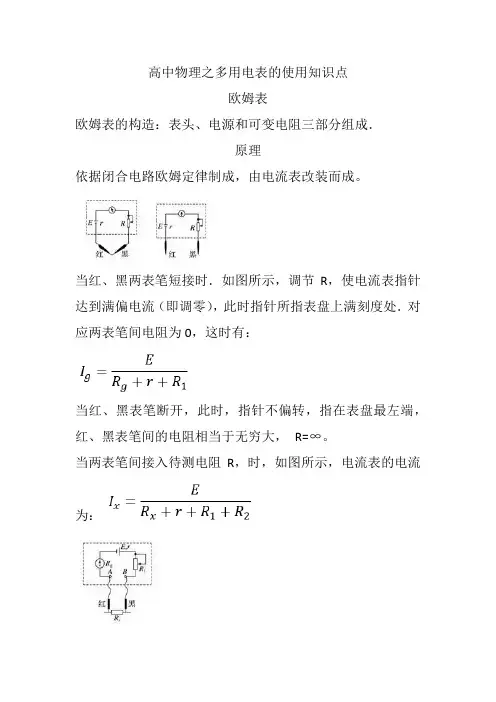

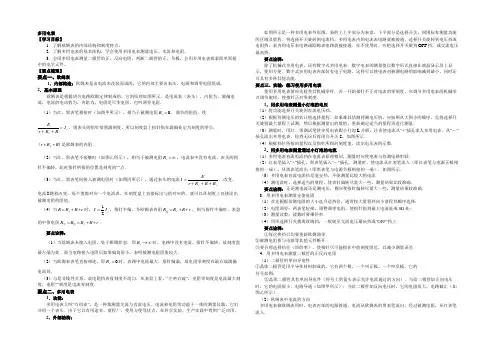

高中物理之多用电表的使用知识点欧姆表欧姆表的构造：表头、电源和可变电阻三部分组成．原理依据闭合电路欧姆定律制成，由电流表改装而成。

当红、黑两表笔短接时．如图所示，调节R，使电流表指针达到满偏电流（即调零），此时指针所指表盘上满刻度处．对应两表笔间电阻为0，这时有：当红、黑表笔断开，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大，R=∞。

当两表笔间接入待测电阻R，时，如图所示，电流表的电流为：当Rx改变，Ix随之改变，即每一个Rx都有一个对应的Ix ，将电流表上Ix 处标出对应Rx的R值，就制成欧姆表表盘。

只要两表笔接触待测电阻两端，即可在表盘上直接读出它的阻值。

由于Ix 不随Rx均匀变化，故欧姆表表盘刻度不均匀。

欧姆表的特点红、黑表笔短接时，调节R的阻值，使指针指到满刻度，此时红、黑表笔之间电阻为零。

当红、黑表笔不接触时，指针不偏转，即指向电流表的零点．此时红、黑表笔之间电阻为无穷大。

当在红、黑表笔间接入某一电阻Rx，指针恰好指在刻度盘的中间位置，此时Rx与欧姆表内阻阻值相等。

测量原理当红、黑表笔间接入被测电阻Rx时，通过表头的电流。

改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值。

合理地选择挡位由于欧姆表表盘中央部分的刻度较均匀，读数较准，故选用欧姆表挡位时，应使指针尽量靠近中央刻度。

注意事项（1）使用前先机械调零，使指针指在电流表的零刻度。

（2）要使被测电阻与其他元件和电源断开，不能用手接触表笔的金属杆。

（3）合理选择量程，使指针尽量指在刻度的中央位置附近。

（4）换用欧姆挡的另一量程时，一定要重新调零。

（5）读数时，应将表针示数乘以选择开关所指的倍数。

（6）测量完毕，拔出表笔，开关置于交流电压最高挡或OFF 挡。

若长期不用，须取出电池。

内阻将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流Ig，根据闭合电路的欧姆定律，故欧姆表内电阻R内＝r＋Rg＋R1中值电阻当外加电阻Rx＝r＋Rg＋R1＝R内时，电流为I＝1/2 Ig，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻。

五、练习使用多用电表(万用表)测电阻多用电表是常用的测量电压、电流、电阻的仪表。

它的问世给测量带来了很多方便。

熟悉表盘面上的刻度部分和调节部分的用途和功能，并能熟练操作(包括读数)。

弄清多用电表内部的电路结构。

会用多用电表测电阻，判断黑盒中电阻连接方式。

同时还要分析欧姆表测电阻产生的误差及其原因分析。

对多用电表的使用要亲自动手，经常实践才能熟练掌握，同时能熟练操作多用电表也是一种技能，是人的素质的一个组成部分。

【重要知识提示】1．实验目的了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。

每一测量项目有几个量程。

用途广泛，使用方便，但准确度稍低。

3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。

对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。

如果欧姆表长期不用，应取出表内的电池。

5．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。

(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。

(3)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。

物理的多用电表知识点

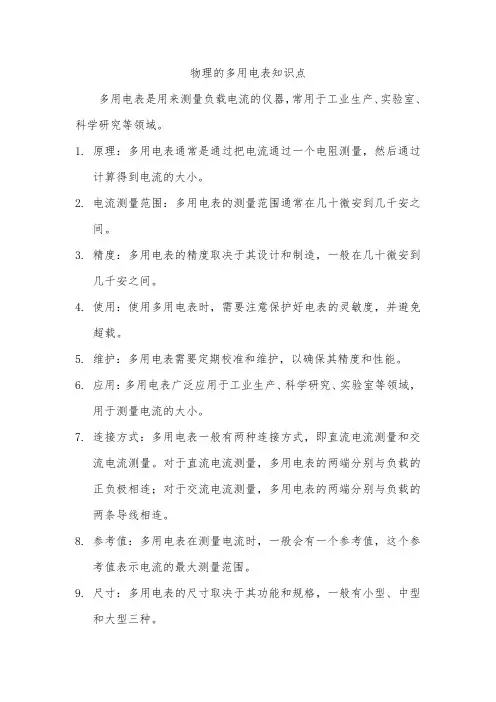

多用电表是用来测量负载电流的仪器，常用于工业生产、实验室、科学研究等领域。

1.原理：多用电表通常是通过把电流通过一个电阻测量，然后通过
计算得到电流的大小。

2.电流测量范围：多用电表的测量范围通常在几十微安到几千安之
间。

3.精度：多用电表的精度取决于其设计和制造，一般在几十微安到
几千安之间。

4.使用：使用多用电表时，需要注意保护好电表的灵敏度，并避免
超载。

5.维护：多用电表需要定期校准和维护，以确保其精度和性能。

6.应用：多用电表广泛应用于工业生产、科学研究、实验室等领域，
用于测量电流的大小。

7.连接方式：多用电表一般有两种连接方式，即直流电流测量和交
流电流测量。

对于直流电流测量，多用电表的两端分别与负载的正负极相连；对于交流电流测量，多用电表的两端分别与负载的两条导线相连。

8.参考值：多用电表在测量电流时，一般会有一个参考值，这个参
考值表示电流的最大测量范围。

9.尺寸：多用电表的尺寸取决于其功能和规格，一般有小型、中型
和大型三种。

10.品牌：市面上有许多多用电表的品牌，其中一些著名的品牌有
Fluke、Agilent、Keithley、Tektronix 等。

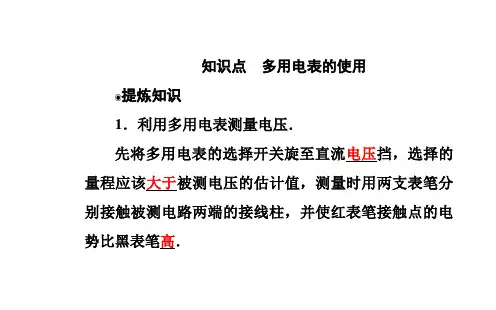

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极，会用多用电表探索简单黑箱中的电学元件。

【要点梳理】 要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成． 2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，是电流表（表头），内阻为，满偏电流，电池的电动势为，内阻为，电阻是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节的阻值，使g g EI r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“”点．（3）当红、黑表笔间接入被测电阻时（如图丙所示），通过表头的电流g xEI r R R R =+++．改变，电流I 随着改变，每个值都对应一个电流表，在刻度盘上直接标出与值对应的，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）与是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压 （1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L 并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S ，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示． （3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确． 3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择； （2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处； （3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：①每次换挡后均要重新欧姆调零． ②被测电阻要与电源等其他元件断开．③要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差． 4．用多用电表测量二极管的正反向电阻 （1）二极管的单向导电性①晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的 符号如图：②晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻 ①测正向电阻用多用电表的欧姆挡，量程拨到“10Ω⨯”的位置上，将红表笔插入“+”插孔，黑表笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻（如图甲所示）． ②测反向电阻将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω⨯”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻（如图乙所示）．要点诠释：（1）当与相差很大时，说明二极管质量较好；当与相差较小时，说明二极管质量不好．如果和均较小，可能二极管短路；如果与均较大，可能二极管断路． （2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

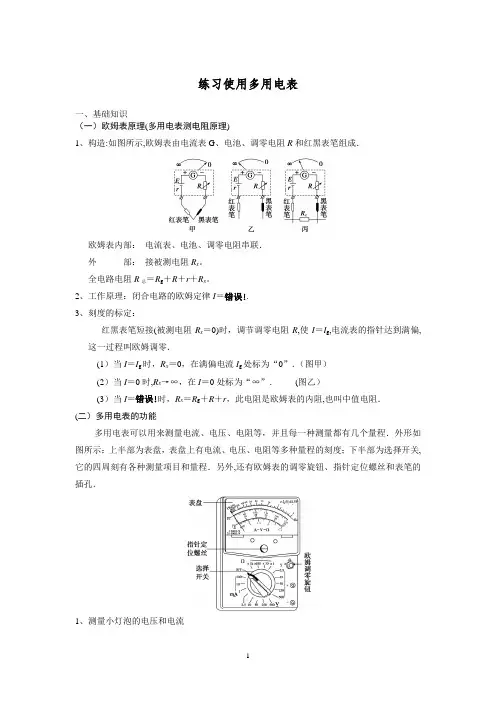

练习使用多用电表一、基础知识（一）欧姆表原理(多用电表测电阻原理)1、构造:如图所示,欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2、工作原理：闭合电路的欧姆定律I＝错误!.3、刻度的标定：红黑表笔短接(被测电阻R x＝0)时，调节调零电阻R,使I＝I g,电流表的指针达到满偏,这一过程叫欧姆调零．(1）当I＝I g时，R x＝0，在满偏电流I g处标为“0”．（图甲）(2）当I＝0时,R x→∞，在I＝0处标为“∞”．(图乙）(3）当I＝错误!时，R x＝R g＋R＋r，此电阻是欧姆表的内阻,也叫中值电阻．(二）多用电表的功能多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项目和量程．另外,还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔．1、测量小灯泡的电压和电流①按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．2、测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮,使指针指在欧姆表的“0"刻度处;②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．3、探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小,反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢（三）多用电表使用注意事项（1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔,黑表笔插入“－"孔，注意电流的实际方向应为“红入"，“黑出”．(2）区分“机械零点"与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．（3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．（4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．（5）测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果,甚至可能损坏电表．（6)测电阻时每换一挡必须重新欧姆调零．(7）使用完毕，选择开关要置于交流电压最高挡或“OFF"挡．长期不用,应把表内电池取出．(四）多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种,且故障一般只有一处．（1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联,若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联．若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势,则说明该部分电路中有断点．②将电流表串联在电路中,若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开,然后接到红黑表笔间，若有阻值（或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路。

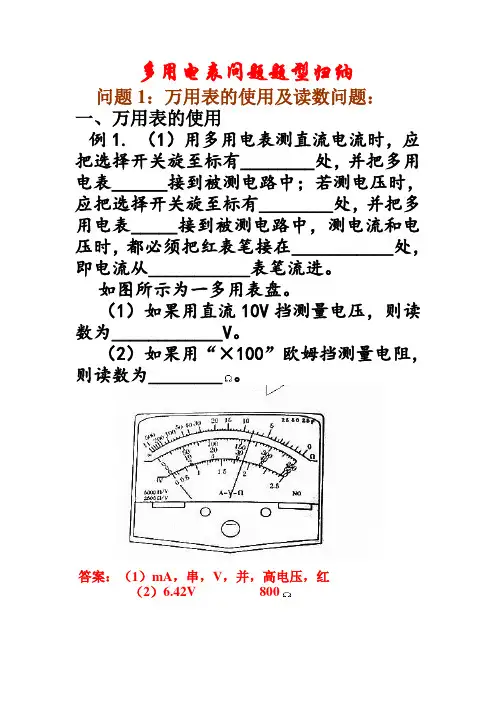

多用电表问题题型归纳问题1：万用表的使用及读数问题：一、万用表的使用例1. （1）用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表______接到被测电路中；若测电压时，应把选择开关旋至标有________处，并把多用电表_____接到被测电路中，测电流和电压时，都必须把红表笔接在___________处，即电流从___________表笔流进。

如图所示为一多用表盘。

（1）如果用直流10V挡测量电压，则读数为____________V。

（2）如果用“×100”欧姆挡测量电阻，则读数为________。

答案：（1）mA，串，V，并，高电压，红（2）6.42V 800例2. 某同学在利用多用电表测量一个未知电阻的阻值时，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图所示中的虚线所示，下面列出这两次测量中的有关操作：A. 将两表笔短接，并调零；B. 将两根表笔分别跟被测电阻的两端接触，观察指针的位置；C. 记下指针所示的读数；D. 将多用电表面板上旋钮旋到“挡”；E. 将多用电表面板上旋钮旋到“挡”；F. 将多用电表面板上旋钮旋到交流500V 挡；①根据上述有关操作将两次的合理实验步骤按顺序写出（用上述操作项目前面的字母表示，且可以重复使用）。

____________。

②该电阻的阻值是______________。

答案：EABDABCF 1.8k：问题2：利用多用电表进行电路的排除故障问题例4. 在如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的，为了查出断导线，某同学想先将多用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的C端，并观察多用表指针的示数，在下列选挡中，符合操作规程的是（）A. 直流10V挡B. 直流0.5A挡C. 直流2.5VD. 欧姆挡答案：A例5. 如图所示是某同学连接的实验实物图，合上开关S后，发现A、B灯都不亮。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。

多用电表 - 知识点分析一、电流表改装成欧姆表 1.欧姆表的原理欧姆表是依照闭合电路欧姆定律制成的,它的原理如图 2-8-1 所示 ,G 是电流表 (表头 ),内阻为 R g ,满偏电流为 I g 电池的电动势为 E, 内阻为 r.电阻 R 是可变电阻 ,也叫调零电阻.图 2-8-1当红、黑表笔相接时 (图甲 ),相当于被测电阻 R g =0,调治 R 的阻值 ,使 E/(r+R g +R)=I g ,则表头的指针指到满 刻度 ,因此刻度盘上指针指在满偏处定为刻度的零点.r+R g +R 是欧姆表的内阻 .当红、黑表笔不接触时 (图乙 )相当于被测电阻 R x =∞ ,电流表中没有电流 ,表头的指针不偏转 ,此时指针所指的地址是刻度的“∞”点 .当红、黑表笔间接入被测电阻 R x 时 (图丙 ),经过表头的电流 I=E/(r+R g +R+R x ).改变 R x ,电流 I 随着改变 ,每个 R x 值都对应一个电流值 ,在刻度盘上直接标出与I 值对应的 R x 值,就可以从刻度盘上直接读出被测电阻的阻值 .2.欧姆表的刻度 (1) 欧姆表的刻度不均匀图 2-8-2欧姆表刻度能指示出电阻的数值 ,但刻度是不均匀的 ,如图 2-8-2 所示 .靠右边的刻度稀 ,靠左边的刻度密 , 这 是 因 为 刻 度 是 根 据 电 流 与 电 阻 的 对 应 关 系 刻出 的 , 而 接入 不 同 的 被 测 电 阻 R x 时 , 通 过 的 电 流EI x (I x =)与 R x 不是成比率关系 ,因此刻度是不均匀的 .r R g R 0 R x(2) 中值电阻中值电阻 :电流表的指针指到刻度盘的中央时所对应的R 值叫中值电阻 ,R =R=R +r+R .x中内g0(3) 由 (1)(2) 可知当 R x =2R 内时 ,I x =E 1 · E ,指针指在 1满偏处 ; R 内 2R 内3 R 内 3当 R x =3R 内时 ,I x =E1 · E ,指针指在 1满偏处 ; R 内 3R 内 4 R 内 4当 R x =nR 内时 ,I x = E=1 ? E,指针指在1满偏处 .R内nR内n 1R内n 1二、多用电表多用电表可以测量直流电流、 直流电压、 电阻等 .多用电表是由一只小量程的电流表与若干元件组成的.每进行一种测量时 ,只使用其中一部分电路 ,其他部分不起作用 .现举一例说明如图 2-8-3 所示为一多用电表的设计电路及各种量程..图 2-8-3(1) 当连接公共端与接头 1 时 ,为 0— 10 mA 直流电流挡 . (2) 当连接公共端与接头 2 时 ,为 0— 1 mA 直流电流挡 . (3) 当连接公共端与接头 3 时 ,为 0— 50 V 直流电压挡 . (4) 当连接公共端与接头 4 时 ,为 0— 500 V 直流电压挡 .(5) 当连接公共端与接头 5 时 ,是内阻为 1.5 k Ω的电阻截 .其中 R 、 R 、R 、 R 阻值的计算 ,分别依照电流表分流、电压表分压原理算出.在电源内阻不计的前提1234下 ,由 R 5+R 6+R g = E可算出 R 5+R 6 的阻值 .特别值得注意的是当分别接3、4、5 接头时 ,小量程的电流表的内I g阻相当于 R g 与 R 1+R 2 并联 ,满偏电流相当于表盘指示满偏刻度值的两倍 .已知表头内阻、满偏电流、电源电动势时 ,算出的相关数值以下 :已知 :I =500 μ A,R g =200 Ω ,E=1.5 Vg求得 :R 1=20 Ω ,R 2 =180 Ω ,R 3=49.9 k Ω ,R 4=499.9 k Ω ,R 5+R 6 =1.4 k Ω电流挡、电压挡的刻度是均匀的 ,指针从左向右示数增大 ;欧姆表的刻度是非均匀的,指针从右向左示数增大 .三、多用电表的使用多用电表的型号很多 ,但使用方法基真相同 ,请同学们注意以下几个问题 .(1) 表盘面上“＋” “ -”插孔 ,表示直流电流挡、直流电压挡的正、负接线柱 ,因此 ,无论测什么项目 ,第一将红表笔插入“ +”插孔 ,将黑表笔插入“ -”插孔 .那么用直流电流挡、直流电压挡时 ,电流从红表笔流入 ,从黑表笔流出 ;用电阻截时由原理图可知,红表笔连接的是表内电源的负极,黑表笔连接的是表内电源的正极,因此 ,电流还是从红表笔流入 ,从黑表笔流出 .(2) 测量前 ,应把选择开关旋到相应项目的合适量程上 ,读数时要注意挡位与刻度盘的对应 .直流电流挡、直流电压挡跟电流表和电压表的使用方法相同.要注意所选的量程应大于用电器两端电压的估计值或经过用电器电流的估计值 .(3) 欧姆挡的使用需要注意以下几点 : ①选挡接着调零 (选挡的原则 :指针越凑近中值电阻 ,读数越精确 ); ②换挡重新电阻调零 ;③示数要乘倍率 ;④用毕将选择开关拨离欧姆挡 ,一般旋至交流电压最高挡上或“ OFF ”挡上 ;⑤被测电阻要跟电源、其他元件分别.四、关于晶体二极管图2-8-4晶体二极管是用半导体资料制成的,它有两个极 ,一个叫正极 ,一个叫负极 ,它的符号如图2-8-4 所示 .晶体二极管拥有单导游电性(符号上的箭头表示赞同电流经过的方向 ).当给二极管加正向电压时,它的电阻很小 ,电路导通 (如图 2-8-5 甲所示 );当给二极管加反向电压时 ,它的电阻很大 ,电路截止 (如图 2-8-5 乙所示 ).图2-8-5。

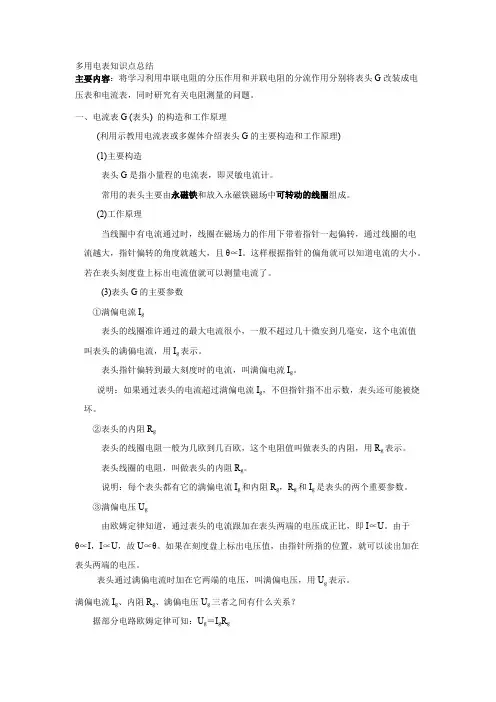

多用电表知识点总结主要内容：将学习利用串联电阻的分压作用和并联电阻的分流作用分别将表头 G 改装成电压表和电流表，同时研究有关电阻测量的问题。

一、电流表 G (表头) 的构造和工作原理(利用示教用电流表或多媒体介绍表头 G 的主要构造和工作原理)(1)主要构造表头 G 是指小量程的电流表，即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。

这样根据指针的偏角就可以知道电流的大小。

若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头 G 的主要参数①满偏电流 I g表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用 I g 表示。

表头指针偏转到最大刻度时的电流，叫满偏电流 I g。

说明：如果通过表头的电流超过满偏电流 I g ，不但指针指不出示数，表头还可能被烧坏。

②表头的内阻 R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用 R g 表示。

表头线圈的电阻，叫做表头的内阻 R g。

说明：每个表头都有它的满偏电流 I g 和内阻 R g， R g 和 I g 是表头的两个重要参数。

③满偏电压 U g由欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即 I∝U。

由于θ ∝I， I∝U，故 U∝θ。

如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。

表头通过满偏电流时加在它两端的电压，叫满偏电压，用 U g 表示。

满偏电流 I g 、内阻 R g 、满偏电压 U g 三者之间有什么关系？据部分电路欧姆定律可知：g g gU ＝I R总结： 表头 G 的满偏电压 U g 和满偏电流 I g 一般都比较小， 测量较大的电压和较大的电 流时，需要把小量程的表头 G 加以改装。

第四节练习使用多用电表[学习目标] 1.了解多用电表的基本结构，知道多用电表的测量功能.2.理解多用电表欧姆挡测电阻的原理.3.会使用多用电表测量电流、电压和电阻，并能测量二极管的正反向电阻．一、多用电表1．指针式多用电表如图所示是一种指针式多用电表外形图，表的上半部分为____________，下半部分是________，开关周围有测量功能的区域及量程．2．数字式多用电表如图所示，数字式多用电表的上半部分是__________，下半部分为__________，数字式多用电表的测量值以______形式直接显示．二、多用电表的使用1．使用前，应调节多用电表的__________旋钮，使指针正对电流的____________．2．使用后，要把选择开关拨至“____”挡或“________”挡．3．使用多用电表测量电压、电流和电阻．(1)测电压：①选择直流电压挡合适的______，并将选择开关旋至相应位置．②将多用电表________在待测电路两端，注意______表笔接触点的电势应比______表笔接触点的电势高．③根据表盘上相应量程的直流电压刻度读出电压值．(2)测电流：①选择直流电流挡合适的量程，并将选择开关旋至相应位置．②断开开关，把多用电表______在电路中，注意电流应从____表笔流入多用电表．(3)测电阻：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位． ②欧姆调零：将红、黑表笔______，调整欧姆调零旋钮，使指针指向“______”． ③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘______________即为待测电阻阻值.一、多用电表欧姆挡的原理1．多用电表欧姆挡(即欧姆表)由表头、电源和可变电阻三部分组成，它的工作依据就是闭合电路欧姆定律． 2．测量原理如图所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流I ＝Er ＋R g ＋R 0＋R x ，改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．3．内阻：将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流I g ，根据闭合电路的欧姆定律，I g ＝E r ＋R g ＋R 0，故欧姆表内电阻R 内＝EI g ＝r ＋R g ＋R 0.4．中值电阻：当外加电阻R x ＝r ＋R g ＋R 0＝R 内时，电流为I ＝E R x ＋R 0＋R g ＋r ＝12I g ，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻． 5．欧姆表刻度盘的特点(1)如图所示，当红、黑表笔短接时，调节欧姆调零旋钮，使电流表指针满偏，所以在电流满偏处标电阻“0”；当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”．(2)I与R x不成正比，欧姆表的刻度不均匀．(3)同一倍率下，欧姆表偏角(偏角是指相对零电流位置或左端的“∞”刻度而言的)越大，表明被测电阻越小．例1把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，电路如图所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.滑动变阻器0～100 Ω；C.滑动变阻器0～500 Ω；D.红表笔；E.黑表笔．(1)滑动变阻器选用________．(2)红表笔接________端，黑表笔接________端．(填“M”或“N”)(3)按正确方法测量R x，指针指在电流表2 mA刻度处，则电阻值应为________；若指在电流表3 mA刻度处，则电阻值应为________．(4)若该欧姆表使用一段时间后，电池电动势变小内阻变大，但此表仍能调零，按正确使用方法再测上述电阻R x，其测量结果与原结果相比将__________(选填“偏大”“偏小”或“不变”)针对训练如图所示是把量程为3 mA的电流表改装成欧姆表的示意图，其中电源电动势E ＝1.5 V．改装后若将原电流表3 mA刻度处定为零阻值位置，则1.5 mA刻度处应标_______ Ω，1 mA刻度处应标________ Ω.二、用多用电表测电压、电流和电阻1．多用电表测电压、电流和电阻的注意事项(1)使用前要机械调零．(2)电流都是从红表笔流入，从黑表笔流出．(3)测电阻时注意：①测电阻必须把待测电阻隔离．②牢记两个调零过程，切记换挡需进行欧姆调零．③合理选择量程，使指针尽可能指在中值附近．④读数时应乘以相应的倍率．⑤欧姆表的表盘刻度不均匀，一般不估读．⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．2．多用电表的读数(1)读数时要注意读表盘上的哪条刻度线：欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．(2)电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．例2下表是用如图所示的多用电表进行测量的四次记录，a、b分别为测量时的指针位置．其中有的记录了量程(或倍率)但没有记录读数，有的记录了读数但没有记录量程(或倍率)，请你填写表格中的各个空格．表用多用电表测量直流电压、直流电流、电阻序号所测物理量量程或倍率指针读数1直流电压50 V a ①______2直流电流②________ b 8.4 mA3电阻③________ a 5.5×103Ω4电阻×1 b ④______例3(2022·广东省广州市六中高二期末)在练习使用多用电表的实验中，两小组的同学分别进行了如下操作：(1)下列是A小组同学对多用电表的使用，其中操作正确的是________．A．如图甲，利用多用电表直流电压挡测小灯泡两端的电压B．如图乙，利用多用电表直流电流挡测通过小灯泡的电流C．如图丙，利用多用电表直流电压挡粗测电源的电动势D．如图丁，利用多用电表欧姆挡测电源的内阻(2)B小组同学利用多用电表的欧姆挡测量某一定值电阻的阻值，开始时他们采用“×100”倍率试测，请完善他们的实验步骤：①将多用电表选择开关拨至“×100”倍率；②__________；③把待测电阻放在绝缘桌面或纸上，两表笔分别接在电阻两端；④结果指针指在图戊中a位置；⑤为了减小误差，需要把选择开关拨至“______”(填“×10”或“×1 k”)倍率；⑥重复步骤②和③；⑦最终指针指在图戊中b位置，读数为____________ kΩ；⑧把选择开关拨至“OFF”，结束测量．三、用多用电表测二极管的正反向电阻1．测二极管正向电阻：将多用电表的选择开关调至低倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．2．测二极管反向电阻：将多用电表的选择开关调至高倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．例4某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大)．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入“＋”、“－”插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大，则为了测量该二极管的反向电阻，应将红表笔接二极管的________(选填“a”或“b”)端．(3)将选择开关拨至欧姆“×100”挡，进行正确的测量步骤后，发现表针偏角较小．为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量．则该同学应选择________(选填“×10”或“×1 k”)挡，然后________，再进行测量．测量后示数如图所示，则测量结果为________________．(4)测量完成后，将选择开关拨向__________挡位置．四、用多用电表检测电路故障1．电压表检测法若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段电路被短路．2．欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分断路．例5如图所示是某同学连接的实验实物图，A、B灯都不亮，他采用下列两种方法进行故障检查．(1)闭合开关，应用多用电表的直流电压挡进行检查，选择开关置于10 V挡．该同学测试结果如表1所示，在测试c、d间直流电压时，红表笔应接触__________(选填“c”或“d”)．根据测试结果，可判断电路中一定存在的故障是________．A．灯A短路B．灯B短路C．cd段断路D．df段断路表1测试点电压表示数a、b 有示数b、c 有示数c、d 无示数d、f 有示数表2测试点指针偏转情况c、dd 、e e 、f(2)将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的故障是________． A ．灯A 断路 B ．灯B 短路 C ．灯A 、B 都断路 D ．d 、e 间导线断路第四节 练习使用多用电表探究重点 提升素养例1 (1)C (2)N M (3)1 000 Ω 500 Ω (4)偏大解析 (1)两表笔直接接触时，调节滑动变阻器的阻值使电流达到满偏I g ＝ER g ＋R 0，解得R 0＝400 Ω，故滑动变阻器应选C.(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N 端，黑表笔接M 端．(3)电流I ＝2 mA 时，有I ＝ER g ＋R 0＋R x，解得R x ＝1 000 Ω.电流I ′＝3 mA 时，I ′＝ER g ＋R 0＋R x ′，解得R x ′＝500 Ω.(4)I g ＝ER Ω，欧姆表重新调零，由于I g 不变，故R Ω变小 I ＝E R Ω＋R x ＝I g R ΩR Ω＋R x ＝I g1＋R x R Ω可知，R Ω变小，I 变小，示数变大． 针对训练 500 1 000解析 欧姆表内阻：R 内＝E I m ＝ 1.53×10－3Ω＝500 Ω，电流为1.5 mA 时，I ＝E R ＋R 内＝ 1.5 VR ＋500 Ω＝0.001 5 A ，解得：R ＝500 Ω；电流为1 mA 时，I ′＝E R ′＋R 内＝ 1.5 VR ′＋500 Ω＝0.001 A ，解得：R ′＝1 000 Ω.例2①15.0 V②10 mA③×100④4 Ω例3(1)BC(2)②将两表笔短接，调节欧姆调零旋钮，使指针指在欧姆刻度最右端的零刻度处⑤×1 k⑦10解析(1)如图甲，利用多用电表直流电压挡测小灯泡两端的电压，电流方向应“红进黑出”，故A错误；如图乙，利用多用电表直流电流挡测通过小灯泡的电流，表与灯泡串联且满足电流方向“红进黑出”，故B正确；如图丙，利用多用电表直流电压挡粗测电源的电动势，表与电源并联且满足电流方向“红进黑出”，故C正确；利用多用电表欧姆挡不能直接测电源内阻，显然D错误．(2)②根据多用电表测电阻实验要求可知选挡之后要进行欧姆调零：即需要将两表笔短接，调节欧姆调零旋钮，使指针指在欧姆刻度最右端的零刻度处；⑤选择“×100”倍率时，由图戊可知，指针位于a位置，指针偏转角度较小，为了减小实验误差，应尽可能使指针指在刻度盘中间附近，所以需要把选择开关拨至较大的倍率“×1 k”挡；⑦最终指针指在图戊中b位置，则读数为R＝10×1 kΩ＝10 kΩ.例4(2)a(3)×1 k重新欧姆调零30 kΩ(4)OFF(或交流电压最高)解析(2)将红表笔接a端时，表针几乎不偏转，说明电阻很大，测量二极管的反向电阻，接b端时偏转角度很大，说明电阻很小，测量二极管的正向电阻，则b端为二极管的负极，a 端为二极管的正极，则为了测量该二极管的反向电阻，应将红表笔接二极管的a端．(3)将选择开关拨至欧姆“×100”挡，进行正确的测量步骤后，表针偏角较小，说明所选挡位太小，应选择“×1 k”挡，然后重新欧姆调零，再进行测量．测量结果为30×1 kΩ＝30 kΩ.(4)测量完成后，将选择开关拨向OFF挡或交流电压最高挡位置．例5(1)c D(2)BD解析(1)应用多用电表判断电路故障，首先要正确使用多用电表，对多用电表而言，电流应从红表笔流入该表内，由题图能看出c点电势高于d点电势，知红表笔应接触c点．由表1可知d、f间有示数，则d—c—a—电池—b—f间无断路，C错误；若仅灯A短路或灯B短路，不会造成A、B灯都不亮，A、B错误；若df段断路，则与测试结果相符，D正确．(2)由表2可知，c、d间有一定的电阻但不是很大，灯A既不短路也不断路，A、C错误；d、e间存在大电阻，表明d、e间导线断路，D正确；e、f间电阻为零，则灯B短路，B正确．。
