讲座-9-1 水工隧洞类型及布置学习文档
• （2）衬砌的类型
• 平整衬砌（护面衬砌）：平整围岩表面，不承 受作用力，只减少衬砌表面糙率。
• 单层衬砌：由混凝土、钢筋混凝土或浆砌石做 成，承受作用力，减少衬砌表面糙率。
• 组合衬砌：内层为钢板、钢筋网喷水泥浆，外 层为混凝土、钢筋混凝土。
龙抬头隧洞的纵向布置
• 龙抬头(导流洞与泄水洞的结合)隧洞的纵向布 置。
V：起始断面的流速,m/s；
θ：射流抛物线与起点的水平夹角。
反弧段的半径一般取
洞径。
出口建筑物
• 泄水隧洞的出口建筑物因有压与无压而不同。
• 有压隧洞出口常设有工作闸门及启闭室，闸门 前还设有渐变段，出口之后为消能设施。
• 无压隧洞的出口较简单，常在出口的洞顶上加 设一道门框墙，以防洞脸及其上部的岩石坍塌， 并与扩散消能措施的两墙相衔接。
便。 • 有压洞：检修门在进口处，工作门在出口处，
管理不方便。
• （5）施工及工程量方面： • 无压洞：钢筋、混凝土用量小，施工较容易。 • 有压洞：反之。
水工隧洞的总体布置
• 2.3.1 隧洞的组成 • 2.3.2 进口建筑物的布置 • 2.3.3 洞身段 • 2.3.4 出口建筑物
水工隧洞的组成
• 无压洞：有高速水流掺气问题，因此对体型、 平整度要求高，洞内要求有较大净空余幅。
• 有压洞：水流流速小，断面较无压洞小；流态 稳定，一般无振动气蚀问题。
• （3）结构方面 • 无压洞：围岩条件好，可不衬砌；不要求一定
的埋藏深度。 • 有压洞：全断面需衬砌；要求有一定的埋藏深
度。 • （4）闸门设置及运行方面： • 无压洞：工作门、检修门均在进口处，管理方
• 塔式，在山坡前的水库中建造封闭式混凝土塔。
水工建筑物第七章隧洞(附答案)

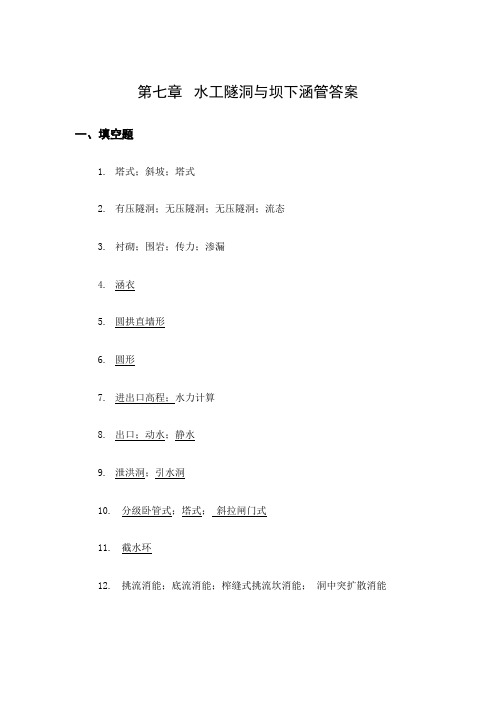

第七章水工隧洞与坝下涵管答案一、填空题1.塔式；斜坡；塔式2.有压隧洞；无压隧洞；无压隧洞；流态3.衬砌；围岩；传力；渗漏4.涵衣5.圆拱直墙形6.圆形7.进出口高程；水力计算8.出口；动水；静水9.泄洪洞；引水洞10.分级卧管式；塔式；斜拉闸门式11.截水环12.挑流消能；底流消能；榨缝式挑流坎消能；洞中突扩散消能二、单项选择题1.关于隧洞选线，不正确说法有（ B ）。
