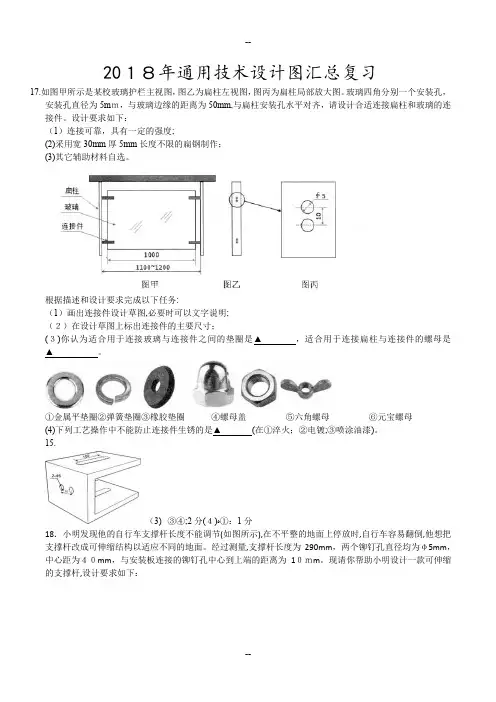

20１８年通用技术设计图汇总复习17.如图甲所示是某校玻璃护栏主视图，图乙为扁柱左视图，图丙为扁柱局部放大图。
玻璃四角分别一个安装孔，安装孔直径为5mｍ，与玻璃边缘的距离为50mm,与扁柱安装孔水平对齐，请设计合适连接扁柱和玻璃的连接件。
设计要求如下：（1）连接可靠，具有一定的强度;(2)采用宽30mm厚5mm长度不限的扁钢制作；(3)其它辅助材料自选。
根据描述和设计要求完成以下任务:（1）画出连接件设计草图,必要时可以文字说明;（２）在设计草图上标出连接件的主要尺寸；(３)你认为适合用于连接玻璃与连接件之间的垫圈是▲，适合用于连接扁柱与连接件的螺母是▲。
①金属平垫圈②弹簧垫圈③橡胶垫圈④螺母盖⑤六角螺母⑥元宝螺母(4)下列工艺操作中不能防止连接件生锈的是▲ (在①淬火；②电镀;③喷涂油漆)。
15.（3)③④;2分(４)ﻩ①：1分18．小明发现他的自行车支撑杆长度不能调节(如图所示),在不平整的地面上停放时,自行车容易翻倒,他想把支撑杆改成可伸缩结构以适应不同的地面。
经过测量,支撑杆长度为290mm，两个铆钉孔直径均为φ5mm，中心距为４０mm，与安装板连接的铆钉孔中心到上端的距离为1０ｍm。
现请你帮助小明设计一款可伸缩的支撑杆,设计要求如下：(１）支撑杆的长度在270ｍm～250mm范围内连续可调，调节方便、可靠（２)支撑杆与限位片、安装板之间的连接结构保质不变；（3）主要材料采用钢材,辅助材料自选;(4）支撑杆的形状不限请根据描述与设计要求完成以下任务:（１)小明发现问题的途径是____(在 A.观察日常生活；B.技术研究与技术试验；C．收集和分析信息中选择合适的选项，将序号填入“___＿”处);(2)制定设计方案前，需要明确设计的限制因素。
以下因素中,_＿__、＿＿__＿__不属于设计的限制因素（在A.铆钉孔的大小；Ｂ.限位弹簧与限位片之间的连接方式；C.人的体重;Ｄ.支撑杆的材料中选择合适的选项,将序号填入“_＿__”处）;（3）画出支撑杆的设计蓝图,必要时可用文字说明；(４)在设计草图上标支撑杆的主要尺寸。
草图设计练习1、如图所示是小明家洗漱间，他想用窗帘做隔断，将马桶与洗浴隔开。
利用直径为30mm 钢管做窗帘导轨，但钢管需安装固定到墙面上，请帮小明设计虚线框内的连接件。
设计要求如下：A. 导轨可上下连续调节，调节范围至少 0－50mm，调节需用扳手，紧固后，连接可靠；B. 导轨上不能进行钻孔等其他任何操作，不能破坏导轨，导轨末端伸出连接件约40mm；C. 连接件主要采用 3mm 厚的钢板，辅助材料自选。
请根据描述和设计要求完成以下任务：（1）画出连接件的设计草图，必要时可用文字说明；（2）在设计草图上标注支撑件结构的主要尺寸；（3）现要将连接件跟墙壁连接，合理的连接零件是_____（在下列选项中选择合适的选项，将序号填入“____”处）；①②③④（4）为了检验支撑件是否达到设计要求，小明进行了以下试验，其中合理的试验有____（在下列选项中选出所有合理的项目，将序号填写在“___”处）。
①观察连接件是否能连续调节，调节后是否牢固连接；②紧固连接件，用一定力向下拽动导轨，观察连接是否牢固；③紧固连接件，用一定力向上推动导轨，观察连接是否牢固；④紧固连接件，观察导轨是否能连续调节，调节后是否牢固连接；⑤紧定连接件，在导轨上逐渐悬挂重物，观察导轨是否变形。
（1）、（2）（3）、（4）2、为了积极响应政府创建全国文明城市的号召，我校决定在学校路灯灯柱两边悬挂相关的宣传标语。
在悬挂标语时却发现新旧标语尺寸不同，且原先悬挂旧标语的两根钢管是焊接在灯柱上的（如图所示），无法调节。
已知灯柱的直径为80mm，请你帮助学校改进设计方案，把新标语悬挂到灯柱上，设计要求如下：A．悬挂标语的钢管与灯柱连接安装方便，牢固可靠，且上下两根钢管的间距调整方便；B．钢管左右两端的长度均能在300mm～500mm范围内连续可调，且调节方便；C．不能对灯柱进行加工处理；D．提供截面尺寸为20mm×20mm和15mm×15mm的方钢管（厚度均为2mm，长度不限），其余辅助材料自选；请根据描述和设计要求完成以下任务：（1）发现问题的途径是 (下列选项中选择符合要求的一项，将序号填入“”）；A．观察日常生活 B．收集和分析信息C．技术研究与试验（2）画出改进后的设计草图，必要时可用文字说明；（3）在设计草图上标注主要尺寸；（4）方案设计时，下列因素中不需要考虑的是 (下列选项中选择符合要求的一项，将序号填入“”）；A．灯柱的直径B．灯柱的高度尺寸C．钢管和路灯柱的连接方式D．所需截取的钢管的长度（5）按照设计方案，将钢管安装到灯柱上，为了检验其是否达到设计要求，进行了以下试验，其中不需要进行的试验是 (下列选项中选择符合要求的一项，将序号填入“”）；A．在钢管两侧悬挂50KG的重物，以检测钢管的强度；B．对两根钢管的间距和长度进行调节，以测试其是否能悬挂不同尺寸的标语；C．用大小合适的力往不同方向拉动钢管，观察其与灯柱连接是否牢固。
高中通用技术《设计图样的绘制》练习题(附答案解析)学校:___________姓名：___________班级：______________一、选择题1．如图所示是某工件的技术图样，图中漏标的尺寸共有（）A．3处B．4处C．5处D．6处2．下列有关网格徒手绘图的说法，不正确．．．的是（）A．绘图时，与地面垂直的线垂直画B．绘图时，与地面水平的线水平画C．绘图时，与地面水平的线沿斜线画D．绘图时，物体的比例关系由网格上的小格来确定3．如图所示是一个模型的轴测图，其中正确的左视图是（）A． B． C． D．4．技术语言是一种在技术活动中进行信息交流的特有的语言形式。
下列有关技术语言的说法，正确的是（）A．技术活动的丰富性使得技术语言具有多样性B．按照专业类型，技术语言有工程图样、计算机英语等C．依据人的感觉类型，可分为图形语言符号语言等D．交通标志不属于技术语言的应用5．如图所示是某零件的尺寸标注，其中5个小孔均匀分布。
关于该标注，以下相关描述正确的是（）A．图中R70标注正确B．图中Φ100标注错误C．图中Φ120标注错误D．图中缺少5个小孔的定位尺寸6．如图所示是小明绘制的连接件三视图及其尺寸标注。
该三视图及其标注存在的错误共有（）A．1 处B．2 处C．3 处D．4 处7．下列四幅三视图与形体对应正确的是（）A．B．C．D．8．仔细读图，关于尺寸标注说法正确的是（）A．该零件缺了3个尺寸B．该零件缺了2个尺寸C．Ø12尺寸标注错误D．24尺寸标注错误9．如图所示的结构图形，不是正等轴测图的是（）A．B．C．D．10．如图所示，这是某同学绘制的图样，图中尺寸标注不正确．．．的地方共有（）A．2处B．3处C．4处D．5处11．下列如图所示为剖视图的是（）A．①B．②C．③D．④12．下列关于图中尺寸标注的分析中，正确的是（）A．多标1处B．Φ24和Φ40标注错误C．少标2处D．少标1处13．右图为某模型的立体图，其正确的左视图是（）A．B． C．D．14．如图所示为某形体的正等轴测图、三视图，其中主视图和左视围的图线不全。
专题三技术图样的绘制考点一设计表现图1.(2022台州二模,15节选)小明在健身房看到如图甲所示的“一字马”训练拉伸器后,想构思一款能用手柄调节腿架摆角大小的拉伸器(如图乙所示),请你帮助小明设计手柄的孔1与脚架之间的传动机构。
设计要求如下:①向后扳动手柄时,能实现腿架水平向后同步摆动;②所有轴孔的直径为ϕ10;③轴1和腿架上均可以安装其他的零部件;④腿架材料是木材,其他材料自选。
图甲图乙图丙请完成以下任务:(3)画出该装置的设计草图,不需要将整个椅子和腿架画出,只需要示意出合适的位置就可以,必要时加以文字说明;(4)在设计草图上标注主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示2.(2021百校联盟联考,15节选)小明发现斑马线上行人闯红灯的现象时有发生,给自身及行驶车辆带来极大安全隐患,因此小明想设计一款与人行道红绿灯同步的拦截装置。
请你帮助小明设计该装置的机械部分,要求如下:①红绿灯绿灯时装置打开,红灯时装置关闭;②装置打开时不能影响行人正常通行,装置关闭时能阻止行人通行;③装置在打开和关闭时均能可靠固定﹔④装置采用电机驱动;⑤材料自选。
请完成以下任务:(3)画出装置机械部分的设计草图,必要时可用文字说明(电机可用方块表示);(4)在设计草图上标注装置的主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示3.(2021浙江A9协作体联考,15节选)小明在试验冲压控制系统时发现,电动机与冲压杆连接部分,无法实现电动机转一圈,冲压杆(横截面积为20 mm×20 mm,如图c)就来回运动一次,于是想设计一个新的连接件,连接电动机和冲压杆。
电机轴端面尺寸如图b所示。
请你帮助小明设计该装置,要求如下:①冲压杆上下冲压距离为10 cm;②能实现电动机转一圈,冲压杆就来回运动一次;③不能在冲压杆上打孔;④材料选用5 mm厚的钢板,长度不限。
请完成以下任务:(3)画出设计草图,必要时可用文字说明;(4)在设计草图上标注主要尺寸。
通用技术设计题汇总（含答案）设计题汇总（一）1．下雨天同学们带雨具到教室，但没有地方放，请你设计一个“雨具架"用于放雨伞.要求:(1）结构简单、稳固、易于制作（2）便于摆放在教室中（3）价格低廉设计内容：⑴用草图及文字说明设计方案⑵说明选用的材料、结构、连接方式⑶说明作品的特点答:全不锈钢制作不生锈，下置集水盘，四个脚保持一定的支撑面以提高稳定性，用焊接方式连接，简单且牢固可靠，外形简洁、美观漂亮，结构紧凑，占地小。
2．作为一名高二学生,请结合你在学校所使用的课桌发现的缺陷和不足,根据设计的创新性、实用性、经济性、美观性等原则，为学校设计一张更适合高中生使用的课桌。
（1）简述设计的一般过程（2）根据你发现和明确的问题,提出具有一定可行性的设计要求（3）综合考虑人、物、环境三个方面,提出设计应主要考虑的因素(4)请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种,构思出一个方案.并用草图及必要的文字说明你的方案答：①简述设计的一般过程发现与明确问题、制定设计方案、制作模型或原型、测试、评估及优化、产品的使用和维护。
②提出你的设计要求A．功能要求：具备基本的功能,同时具备桌脚可升降、桌面可倾斜（符合人体工程学）、空间拓展可存放更多书本的功能等等;B．技术要求：课桌基本高度适当、木料材质表面处理工艺等等；C．外观要求：大方、明快等等;D．耐用性：结构稳固，经久耐用等等；E．成本要求:200元人民币以内等等;F．其他方面的要求。
③综合考虑人、物、环境三个方面，提出设计应主要考虑的因素产品设计三要素分析考虑的因素人（高中生）学习任务重经久耐用、利于高效学习处于生长发育期高度适中或可升降调节、桌面可倾斜避免脊柱生长不良(生理上考虑）明快、大方(心理上考虑）安全意识弱各零部件不易造成对人体的伤害物（课桌）功能基本功能、附加功能等材料木质、塑料、合金等造型形状传统、色彩柔和、质地细腻或其他，等环境(教室) 适应性摆放稳定、体积适中等环境保护无污染等④请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案.并用草图及必要的文字说明你的方案.方案一文字说明:A．木质材料；B．桌面通过支架可倾斜放置或水平放置；C．桌脚可通过活动螺丝调节课桌高度；D．其他。
