2022年3月浙江省通用技术统一考试（带答案）-图文技术试题第一部分通用技术（共90分）注意事项：1．选择题：每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
2．非选择题：用黑色字迹的签字笔或钢笔将答案写在答题纸上。
作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
不能答在试题卷上。
一、选择题(本大题15小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一个是符合题目要求的)1．如图所示是一款节能插座，它运用了多项控制技术，当用电器处在待机状态时能自动切断电源，从而节省能源；还具有过载保护、防雷击等功能。
以下关于该插座的说法中错误的是（）A．用电器待机时自动切断电源，体现了技术的创新性B．技术的发展为节能插座的设计奠定了基础C．节省能源体现了技术的目的性D．具有节省能、过载保护、防雷击等功能，体现了技术的综合性2．如图所示是一款医院用的无线查房车，医务人员通过计算机查阅和记录患者病历；支架高度可调，可适合坐姿和站姿工作；显示器视角可调。
从人机关系角度分析，以下对查房车设计的说法中错误的是（）A．查房车的设计实现了人机关系的高效目标B．通过无线网络查阅病历，更好地实现了人机关系的信息交互C．支架高度可调，考虑了特殊人群的需求D．显示器视角可调，实现了人机关系的舒适目标3．如图所示是一款车用应急手电，在设计时进行了以下分析，其中不恰当的是（）A．为了快速敲碎车窗玻璃，应急破窗锤应具有较高的强度B．为了降低成本，手电筒应由车用蓄电池直接供电C．为了快速割断安全带，应急断绳刀应锋利D．为了警示信号醒目，应急爆闪灯应能闪烁并具有较高的亮度4．如图所示是一款新型课桌椅，客户试用后作出如下评价：设计新颖美观；桌椅连体结构和下部储物能充分利用空间；移动方便，适合分组学习。
以上评价属于（）A．对最终产品的评价B．对设计过程的评价C．对设计方案的评价D．自我评价5．如图所示是一款儿童玩具，为了检测其质量，以下试验中不需要做的的是（）A．机构安全性试验B．使用过程中的稳定性试验C．操控灵活性试验D．干电池的使用寿命试验6．如图所示的尺寸标注中错误的是（）A．50的标注B．R25的标注C．70的标注D．R20的标注7．在如图所示的连接件上手工加工内螺纹和外螺纹，需要用到的工具是（）A．划针和样冲B．划规和钢锯C．锉刀和铁锤D．丝锥和板牙8．如图所示为某支架的试验方案，支架在同一垂直平面内对称放置。
第二部分通用技术(共50分)一、选择題(本大题共13小题，每小题2分，共26分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.从人机关系角度分析，如图所示的桌椅设计及摆放尺寸中，仅需要考虑人体静态尺寸的是A.700B.600C.500D.20002.小明要制作一个木桥模型，用截面为20mm×10mm的木条制作两侧的梁，下列是梁的四种支撑方案，从强度角度考虑，其中合理的是通用技术实践课上，小明要在工件的圆柱面上钻一个小孔，为了防止钻头跑偏，设计了一个简易钻模(如图所示)，将工件装入钻模，钻头沿着钻模上的小孔在圓柱面上钻孔，请根据图及其描述完成第3-4题。
3.如果用36mm×36mm×31mm的钢块制作该钻模，下列加工工艺及其工具选择中不需要或不合理的是A.冲眼:样冲和铁锤B.划线:划针和钢角尺C.钻孔:麻花钻和平口钳D.锯割:手锯和台虎钳4.加工钻模时，小明进行了下列操作，其中不恰当的是A.先在钢块上划出中心线和外轮廓线，然后冲眼、划圆B.将麻花钻正直插入钻夹头，并夹紧C.将平口钳放到台钻工作台上，并夹紧钢块，戴上防护眼镜，对准冲眼，开始钻孔D.将钻孔后的钢块连同平口钳一起移到钳工桌上，锉去外轮廓的余量5.图中多标的尺寸共有A.1处B.2处C.3处D.4处6.如图所示的压紧机构，在力F的作用下(如图a所示)，推杆通过连杆和摆杆带动压杆逆时针摆动，将工件压紧。
当连杆与摆杆相重合，并与压杆相垂直时(如图b所示)，工件受到的压紧力最大，此时连杆、摆杆、压杆的主要受力形式是A. 连杆受拉、摆杆受弯曲、压杆受压B.连杆受压、摆杆受拉、压杆弯曲C.连杆受弯曲、摆杆受压、压杆受拉D.连杆受压、摆杆受压、压杆受弯曲7.下列选项中不属于流程的是如图所示是浇铸机结晶器钢水液位控制系统示意图。
浇铸时，中间包连续向结晶器浇筑钢水，钢水在结晶器内冷却结晶后被拉胚装置拉出形成钢胚。
专题三技术图样的绘制考点一设计表现图1.(2022台州二模,15节选)小明在健身房看到如图甲所示的“一字马”训练拉伸器后,想构思一款能用手柄调节腿架摆角大小的拉伸器(如图乙所示),请你帮助小明设计手柄的孔1与脚架之间的传动机构。
设计要求如下:①向后扳动手柄时,能实现腿架水平向后同步摆动;②所有轴孔的直径为ϕ10;③轴1和腿架上均可以安装其他的零部件;④腿架材料是木材,其他材料自选。
图甲图乙图丙请完成以下任务:(3)画出该装置的设计草图,不需要将整个椅子和腿架画出,只需要示意出合适的位置就可以,必要时加以文字说明;(4)在设计草图上标注主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示2.(2021百校联盟联考,15节选)小明发现斑马线上行人闯红灯的现象时有发生,给自身及行驶车辆带来极大安全隐患,因此小明想设计一款与人行道红绿灯同步的拦截装置。
请你帮助小明设计该装置的机械部分,要求如下:①红绿灯绿灯时装置打开,红灯时装置关闭;②装置打开时不能影响行人正常通行,装置关闭时能阻止行人通行;③装置在打开和关闭时均能可靠固定﹔④装置采用电机驱动;⑤材料自选。
请完成以下任务:(3)画出装置机械部分的设计草图,必要时可用文字说明(电机可用方块表示);(4)在设计草图上标注装置的主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示3.(2021浙江A9协作体联考,15节选)小明在试验冲压控制系统时发现,电动机与冲压杆连接部分,无法实现电动机转一圈,冲压杆(横截面积为20 mm×20 mm,如图c)就来回运动一次,于是想设计一个新的连接件,连接电动机和冲压杆。
电机轴端面尺寸如图b所示。
请你帮助小明设计该装置,要求如下:①冲压杆上下冲压距离为10 cm;②能实现电动机转一圈,冲压杆就来回运动一次;③不能在冲压杆上打孔;④材料选用5 mm厚的钢板,长度不限。
请完成以下任务:(3)画出设计草图,必要时可用文字说明;(4)在设计草图上标注主要尺寸。

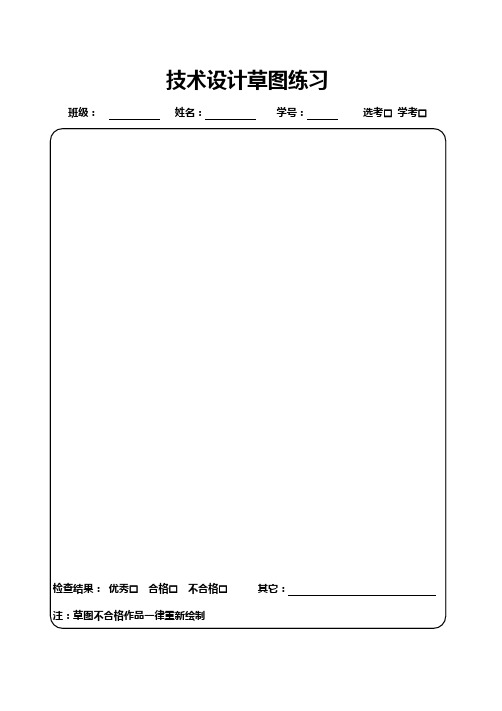

技术设计草图练习班级：姓名：学号：选考 学考2016年4月浙江省技术选考试题如图所示是小明使用的台灯，灯头会自然下降。
小明准备将支架两侧的弹簧拆除，在其中一侧安装可伸缩的支撑件。
经过测量，灯头从最高调到最低位置时，随着四边形支架向下摆动，弹簧伸长了40mm，支架上安装弹簧的销孔直径为4mm。
请你帮助小明设计该支撑件。
设计要求如下：A．支撑件可伸缩，两端安装在支架上的销孔处(拆除弹簧后的孔)，与支架构成铰连接；B．安装支撑件后，灯头能从最高位置连续调节到最低位置，调节方便；C．灯头调节到任意位置时，紧固支撑件伸缩部位，灯头不会自然下降；D．支撑件主要材料采用3mm厚的钢板，辅助材料自选。
请根据描述和设计要求完成以下任务：(1)画出支撑件的设计草图，必要时可用文字说明；(2)在设计草图上标注支撑件结构的主要尺寸；(3)小明找到了以下几种类型的连接件，其中不适合．．．用于支撑件安装和调节的是________(只需要在以下连接件中选择两种类型，将序号填写在“________”处)；(4)支撑件安装到支架上后，为了检验其是否达到设计要求，小明进行了以下试验，其中合理的试验有________(指出所有合理的项目，将序号填写在“________”处)。
①紧固支撑件伸缩部位，牵引灯头，观察台灯是否会翻倒；②紧固支撑件伸缩部位，在灯头上稍加压力，观察灯头是否下降；③将灯头调节到最高位置，紧固支撑件伸缩部位，在灯头上悬挂重物，观察支架是否变形；④松开支撑件伸缩部位，将灯头调节到最低位置，在灯头上悬挂重物，观察支架是否变形；⑤松开支撑件伸缩部位，牵引灯头，观察灯头能否从最高位置调节到最低位置。
参考答案(1)(2)如图：(3)②④⑥(任选其中两个即可)(4)②⑤。
2024年浙江选考通用技术真题及答案考生须知：1.答题前，请务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔分别填写在试题卷和答题纸规定的位置上。
2.答题时，请按照答题纸上“注意事项”的要求，在答题纸相应的位置上规范作答，在本试题卷上的作答一律无效。
3.非选择题的答案必须使用黑色字迹的签字笔或钢笔写在答题纸上相应区域内，作图时可先使用2B铅笔，确定后必须用黑色字迹的签字笔或钢笔描黑。
第二部分通用技术（共50分）一、选择题（本大题共12小题，每小题2分，共24分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.2023年，我国建成首条电气化公路示范线（如图所示），下列关于该电气化公路的分析中不恰当．．．的是（）A.电动重型卡车采用的双源智能供电技术填补了行业空白，体现了技术的专利性B.在项目推进中，开发了先进的智能受电弓技术，体现了技术的实践性C.独特的移动充电技术解决了电动重型卡车的续航难题，体现了技术的创新性D.该电气化公路示范线减少了碳排放，体现了技术发展的同时注重保护环境【答案】A【解析】【详解】A.电动重型卡车采用的双源智能供电技术填补了行业空白，属于技术革新，体现了技术的创新性，故A错误；B.在项目推进中，开发了先进的智能受电弓技术，体现了技术产生于实践之中，体现了技术的实践性，故B正确；C.独特的移动充电技术解决了电动重型卡车的续航难题，属于技术革新，体现了技术的创新性，故C正确；D.该电气化公路示范线减少了碳排放，体现了技术发展的同时注重保护环境，故D正确；故选B。
2.如图所示座椅的尺寸中，与人的静态尺寸和动态尺寸没有．．直接关系的是（）A.H1B.H2C.LD.W【答案】C【解析】【详解】A．H1考虑了人小腿长，与人的静态尺寸有关；B．H2考虑了人背的高度，与人的静态尺寸有关；C．L影响支撑面的大小，考虑的是结构的稳定性，与人的尺寸无关；D．W考虑了人的宽度以及人的活动空间，与人的静态尺寸和动态尺寸有关；故选C。
技术设计草图练习班级：姓名：学号：选考 学考2017年11月浙江省技术选考试题小明参考网上的杯托产品图片，用1.5mm厚的钢板制作了如图所示的简易杯托，安装在书桌侧面的木板上，用来放置水杯。
为了观察水杯在杯托中是否稳定，他找来各种不同直径的水杯和饮料瓶分别放到杯托中，发现当水杯或饮料瓶直径小到一定程度时，受到触碰后容易晃动，甚至会从杯托中翻出来。
请帮助小明在原有杯托的基础上进行改进设计，设计要求如下：(1)在原有杯托上增加调节件，用于防止水杯或饮料瓶晃动，使用时方便可靠；(2)调节件能适用于直径在Φ35mm～Φ80mm之间的水杯或饮料瓶；(3)改进后的杯托仍保持足够的承载能力；(4)主要材料仍采用1.5mm厚的钢板，辅助材料自选。
请根据描述和设计要求完成以下任务：(1)小明发现问题的途径是________(在A.观察日常生活；B.技术研究与技术试验；C.收集和分析信息中选择合适的选项，将序号填入“________”处)；(2)画出改进后杯托的设计草图，必要时可用文字说明；(3)在设计草图上标注调节件的主要尺寸；(4)杯托安装到书桌侧面，合理的连接件是________(在下列选项中选择合适的选项，将序号填入“________”处)；(5)改进后的杯托需要进行试验，下列试验中不合理．．．的是________(在A.杯托中分别放入Φ35mm 和Φ80mm的水杯或饮料瓶，并调整调节件，观察水杯或饮料瓶是否容易晃动；B.反复调整并固定调节件，沿调节方向推拉调节件，观察是否可靠；C.杯托中分别放入Φ35mm和Φ80mm的水杯或饮料瓶，逐渐加满水或饮料，观察杯托是否变形中选择合适的选项，将序号填入“________”处)。
参考答案.(1)B(2)(3)(4)B(5)C。
2024年1月浙江省普通高校招生选考科目考试技术（答案在最后）本试题卷分两部分，第一部分信息技术，第二部分通用技术。
全卷共12页，第一部分1至6页，第二部分7至12页。
满分100分，考试时间90分钟。
考生注意：1．答题前，请务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔分别填写在试题卷和答题纸规定的位置上。
2．答题时，请按照答题纸上“注意事项”的要求，在答题纸相应的位置上规范作答，在本试题卷上的作答一律无效。
3．非选择题的答案必须使用黑色字迹的签字笔或钢笔写在答题纸上相应区域内，作图时可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
第二部分通用技术（共50分）一、选择题（本大题共12小题，每小题2分，共24分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.某汽车公司推出了一款新能源汽车，在国际车展引起轰动。
使用的电池不含镍、钴等稀有金属。
设计时，车身强度经过计算机仿真试验。
创新的车辆控制技术使该车具有应急浮水、原地掉头等多项新功能。
下列分析中不恰当．．．的是（）A.电池不含镍、钴等稀有金属，体现了技术发展应以可持续发展为目标B.应急浮水功能使驾乘人员遇险时轻松脱困，体现了技术具有保护人的作用C.计算机仿真试验属于虚拟试验D.该新能源汽车在国际车展引起轰动，体现了技术的专利性2.如图所示是一款可坐可躺的多功能椅，靠背角度、座面高度调节可一键操作，搁脚可推拉伸缩，采用大规格的五星脚支撑。
下列分析与评价中不恰当．．．的是（）A.靠背角度调节可一键操作，实现了人机关系的高效目标B.座面高度可调，考虑了人体的动态尺寸C.采用大规格五星脚支撑，提高了该椅的稳定性D.可调靠背和伸缩搁脚的设计，使该椅可坐可躺，说明功能的实现需要相应结构来保证3.小明准备用实木板制作一块凳面，设计了下料和开榫孔的四种方案，其中合理的是（）A. B. C. D.4.如图所示的连杆机构，在力d F和r F的作用下处于平衡状态，此时推杆1、推杆2水平，摆杆处于垂直位置。
第二部分通用技术(共50分)一、选择題(本大题共13小题，每小题2分，共26分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.从人机关系角度分析，如图所示的桌椅设计及摆放尺寸中，仅需要考虑人体静态尺寸的是A.700B.600C.500D.20002.小明要制作一个木桥模型，用截面为20mm×10mm的木条制作两侧的梁，下列是梁的四种支撑方案，从强度角度考虑，其中合理的是通用技术实践课上，小明要在工件的圆柱面上钻一个小孔，为了防止钻头跑偏，设计了一个简易钻模(如图所示)，将工件装入钻模，钻头沿着钻模上的小孔在圓柱面上钻孔，请根据图及其描述完成第3-4题。
3.如果用36mm×36mm×31mm的钢块制作该钻模，下列加工工艺及其工具选择中不需要或不合理的是A.冲眼:样冲和铁锤B.划线:划针和钢角尺C.钻孔:麻花钻和平口钳D.锯割:手锯和台虎钳4.加工钻模时，小明进行了下列操作，其中不恰当的是A.先在钢块上划出中心线和外轮廓线，然后冲眼、划圆B.将麻花钻正直插入钻夹头，并夹紧C.将平口钳放到台钻工作台上，并夹紧钢块，戴上防护眼镜，对准冲眼，开始钻孔D.将钻孔后的钢块连同平口钳一起移到钳工桌上，锉去外轮廓的余量5.图中多标的尺寸共有A.1处B.2处C.3处D.4处6.如图所示的压紧机构，在力F的作用下(如图a所示)，推杆通过连杆和摆杆带动压杆逆时针摆动，将工件压紧。
当连杆与摆杆相重合，并与压杆相垂直时(如图b所示)，工件受到的压紧力最大，此时连杆、摆杆、压杆的主要受力形式是A. 连杆受拉、摆杆受弯曲、压杆受压B.连杆受压、摆杆受拉、压杆弯曲C.连杆受弯曲、摆杆受压、压杆受拉D.连杆受压、摆杆受压、压杆受弯曲7.下列选项中不属于流程的是如图所示是浇铸机结晶器钢水液位控制系统示意图。
浇铸时，中间包连续向结晶器浇筑钢水，钢水在结晶器内冷却结晶后被拉胚装置拉出形成钢胚。
2021年1月浙江省普通高等学校招生选考试题第二部分通用技术（共50分）一、选择題(本大题共13小题，每小题2分，共26分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1．如图所示的台钻下列尺寸中对人机关系没有直接影响的是（）2．如图所示是一款洗手液瓶。
下列评价中不恰当的是（）A．造型独特，体现了设计的技术规范原则B．底部支撑面较大，提高了结构的稳定性C．可以存放洗手液及香皂，体现了设计的实用原则D．采用环保材料制作．体现了设计的可持续发展原则3．如同a所示的榫卯结构，构件1的结构如图b所示。
下列构件2的设计方案中正确的是（）A．B．C．D．通用技术课上，小明设计了如图所示的零件（厚度为5mm）。
请根据图完成4-5题。
4．同中漏标的尺寸共有（）A．1处B．2处C．3处D．1处5．用厚度为5mm的钢板制作废零件．下列说法中不合理的是（）A．加工流程可以为：划线→冲眼→钻孔→锯割→锉削B．用圆锉加工该零件外轮廓的各段圆弧C．需要用到的工具：钢直尺、样冲、划规、钢锯、平锉、麻花钻等D．在平口钳上夹紧钢板并调整位置．戴上防护眼镜，进行钻孔6．如图所示的压紧机构．在力F的作用下，驱动杆通过连杆、摆杆、滚子将工件压紧。
压紧时，连杆、摆杆的主要受力形式是（）A．连杆受弯曲、摆杆受压B．连杆受扭转、摆杆受压C．连杆受扭转、摆杆受拉D．连杆受弯曲、摆杆受拉7．如图所示为某企业刨花板的生产工艺流程。
下列关于该工艺流程的分析中正确的是（）A．准备原料与制刨花是并行环节B．加硬化剂、拌胶、加添加剂是并行环节C．拌胶与板坯成型的时序不能颠倒D．为节约成本可去除计量环节如图所示经改进的某储油罐清洗系统，其控制部分可分为喷水控制子系统和抽水控制子系统。
喷水控制子系统工作过程：PLC根据检测装置检测到的污水中的含污量．控制增压泵产生高压水，通过喷头冲洗油罐。
抽水控制子系统中，PLC控制真空泵将油罐中的污水抽到污水箱。
2024年6月浙江省普通高校招生选考科目考试技术姓名：___________ 准考证号：_________________________ 本试题卷分两部分,第一部分信息技术,第二部分通用技术。
全卷共12页,第一部分1至6页,第二部分7至13页。
满分100分,考试时间90分钟。
考生注意：1.答题前,请务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔分别填写在试题卷和答题纸规定的位置上。
2.答题时,请按照答题纸上“注意事项”的要求,在答题纸相应的位置上规范作答,在本试题卷上的作答一律无效。
3.非选择题的答案必须使用黑色字迹的签字笔或钢笔写在答题纸上相应区域内,作图时可先使用2B铅笔,确定后必须使用黑色字迹的签字笔或钢笔描黑。
第一部分信息技术(共50分)一、选择题(本大题共12小题,每小题2分,共24分。
每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)阅读下列材料，回答第1至4题：某校基于线下校史馆创建在线数字校史馆，将学校发展历史及校友的代表性成果、活动影像等资料，以文本、图像、视频等格式存储。
校友可以用手机、电脑等终端登录数字校史馆查阅资料，也可以向在线问答机器人咨询学校相关信息。
1.关于该数字校史馆中数据的叙述，正确的是A.数字校史馆中的数据有助于学校传承与发展，体现了数据的价值性B.不同格式的数据必须保存在不同的存储设备中C.学校的发展历史只能以同一种数据表现形式呈现D.文本、图像、视频都是结构化数据2.下列有关信息安全与保护的做法，合理的是A.定期备份数字校史馆数据B.未经校友同意发布其资料C.随意剪辑校友的活动影像D.以明文方式保存校友的注册信息3.为使问答机器人更准确地回答校史相关问题，下列方法可行的是A.增加校友的最新作品B.提高咨询所用终端的性能C.完善语料库中的校史资料D.提升数字校史馆的访问速度4.下列对校史馆资料的处理方式，不合理．．．的是A.为了方便预览，为高清图像生成缩略图B.为了节省存储空间，将JPEG格式的图像转换成BMP格式C.为了方便传输，对高清视频进行压缩D.为了便于检索，将纸质文稿扫描成图像后识别出文字一并保存阅读下列材料，回答第5至6题：某小区智能回收箱可通过刷卡、扫码等方式开启箱门，箱内的传感器能识别可回收物的种类，当容量达到上限时，系统通知清运人员及时处理。
