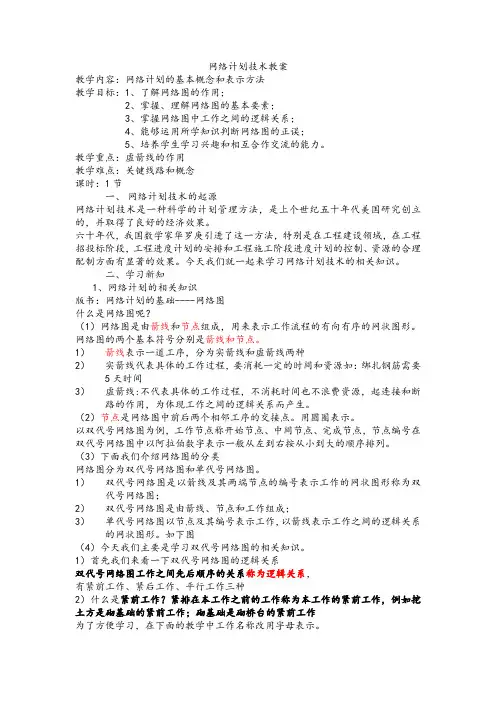

网络计划技术教案教学内容：网络计划的基本概念和表示方法教学目标：1、了解网络图的作用；2、掌握、理解网络图的基本要素；3、掌握网络图中工作之间的逻辑关系；4、能够运用所学知识判断网络图的正误；5、培养学生学习兴趣和相互合作交流的能力。
教学重点：虚箭线的作用教学难点：关键线路和概念课时：1节一、网络计划技术的起源网络计划技术是一种科学的计划管理方法，是上个世纪五十年代美国研究创立的，并取得了良好的经济效果。
六十年代，我国数学家华罗庚引进了这一方法，特别是在工程建设领域，在工程招投标阶段，工程进度计划的安排和工程施工阶段进度计划的控制、资源的合理配制方面有显著的效果。
今天我们就一起来学习网络计划技术的相关知识。
二、学习新知1、网络计划的相关知识版书：网络计划的基础----网络图什么是网络图呢？（1）网络图是由箭线和节点组成，用来表示工作流程的有向有序的网状图形。
网络图的两个基本符号分别是箭线和节点。
1）箭线表示一道工序，分为实箭线和虚箭线两种2）实箭线代表具体的工作过程，要消耗一定的时间和资源如：绑扎钢筋需要5天时间3）虚箭线:不代表具体的工作过程，不消耗时间也不浪费资源，起连接和断路的作用，为体现工作之间的逻辑关系而产生。
（2）节点是网络图中前后两个相邻工序的交接点。
用圆圈表示。
以双代号网络图为例，工作节点称开始节点、中间节点、完成节点，节点编号在双代号网络图中以阿拉伯数字表示一般从左到右按从小到大的顺序排列。
（3）下面我们介绍网络图的分类网络图分为双代号网络图和单代号网络图。
1）双代号网络图是以箭线及其两端节点的编号表示工作的网状图形称为双代号网络图；2）双代号网络图是由箭线、节点和工作组成；3）单代号网络图以节点及其编号表示工作，以箭线表示工作之间的逻辑关系的网状图形。
如下图（4）今天我们主要是学习双代号网络图的相关知识。
1）首先我们来看一下双代号网络图的逻辑关系双代号网络图工作之间先后顺序的关系称为逻辑关系，有紧前工作、紧后工作、平行工作三种2）什么是紧前工作？紧排在本工作之前的工作称为本工作的紧前工作，例如挖土方是砌基础的紧前工作；砌基础是砌桥台的紧前工作为了方便学习，在下面的教学中工作名称改用字母表示。
网络计划技术网络计划技术是项目管理中的一种工具，用于规划、安排和控制项目的进度。
它提供了一种可视化的方法，将项目的各个任务和活动按照时间顺序排列，并确定它们之间的依赖关系和关键路径。
网络计划技术能够帮助项目团队有效地管理、协调和追踪项目的进度，从而提高项目的成功率和交付质量。
网络计划技术主要有两种方法：程序评审与评估技术（PERT）和关键路径法（CPM）。
PERT方法侧重于评估项目活动的持续时间，并根据三个时间估计（最乐观时间、最悲观时间和最可能时间）计算出活动的预期持续时间。
CPM方法则更加注重活动之间的依赖关系和关键路径的分析，以确定项目进度的瓶颈和关键活动。
在网络计划技术中，项目的各项任务和活动根据其先后顺序和依赖关系绘制在一个时间线上，形成一个称为项目网络图的结构。
在这个网络图中，任务和活动以节点表示，活动之间的依赖关系则用箭头连接。
通过分析这个网络图，可以确定项目的关键路径，即最长的路径，决定了项目的总持续时间。
在关键路径上的活动是项目进度的关键，任何延误都会对项目的进度产生重大影响。
网络计划技术还可以提供项目进度的可视化展示，并通过不同的图表和报告形式，帮助项目团队了解项目的进展情况和潜在的风险。
例如，甘特图可以直观地展示出项目各个活动的开始和完成时间，帮助团队成员了解项目的时间安排。
此外，网络计划技术还可以根据实际完成情况进行比较和分析，以便及时调整项目计划，提高项目的执行效率。
网络计划技术在项目管理中具有重要的作用，特别是对于复杂、时间紧迫的项目。
它能够帮助项目团队明确项目目标，制定合理的时间计划，并在项目执行过程中进行跟踪和控制，确保项目按时交付。
网络计划技术也可以帮助项目经理和团队成员更好地沟通和协作，减少沟通和协调的成本，提高项目的整体效能。
总而言之，网络计划技术是项目管理中不可或缺的工具之一。
它能够帮助项目团队有效地规划、追踪和控制项目进度，提高项目的成功率和交付质量。
通过合理运用网络计划技术，项目经理和团队成员能够更好地协商、协调和管理项目，从而实现项目的成功完成。
网络计划技术一、网络计划技术的基本知识网络计划技术是20世纪50年代在国外陆续出现的一些计划管理的方法。
由于这些方法将计划的工作关系建立在网络模型上，把计划的编制、协调、优化和控制有机地结合起来，而称之为网络计划技术。

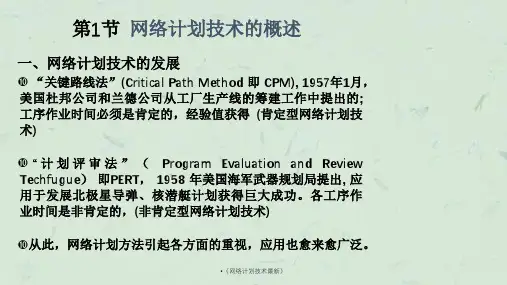

网络计划技术的发展从1956年关键线路法（CPM），到1958年的计划评审技术（PERT），再到1960年以后的搭接网络技术（DLN）、图形评审技（GERT）、决策网络技术（DN）、风险评审技术（VERT）等。
20世纪60年代，我国著名数学家华罗庚教授在吸收外国网络计划技术理论的基础上，结合我国实际情况，将网络计划技术将引入国内，并将CPM、PERT 等方法统称为统筹法。
目前，网络计划技术已经在我国，特别是在工程项目管理中广泛应用，并取得了巨大的经济效益。
根据国内的资料统计，工程项目应用网络计划技术进行计划管理，可平均缩短工期20%左右，节约费用10%左右。
可以预见，随着计算机技术的发展，网络计划技术应用将更加普及，由此带来的经济和社会效益将日益显著。
1.网络计划技术概念网络图是由箭头和节点组成的，用来表示工作流程的有向、有序的网状图形。
常见的网络图分为单代号网络图和双代号网络图两种。
在网络图上加注工作的时间参数而编成的进度计划，称为网络计划。
有网络计划对任务的工作进度进行安排和控制，以保证实现目标的计划管理技术，称为网络计划技术。
2.网络计划的特点（1）网络图把施工过程中的各有关工作组成了一个有机的整体，能全面明确地表达出各项工作开展的先后顺序和反映出各项工作之间相互制约和相互依赖的关系。
（2）能通过各种时间参数的计算，在名目繁多、错综复杂的工作中找出决定工程进度的关键工作，并以此决定关键线路，便于计划管理者集中力量抓主要矛盾，确保工期，避免盲目施工。
（3）能够利用网络计划中反映出的各项工作的时间储备，可以更好地调配人力、物力，以达到降低成本的目的，并通过网络技术优化，从许多可行方案中，选出最优方案。
第十一章网络计划技术
1.网络图的优缺点：
网络图：它能全面地反映各工序之间相互制约和相互依赖的逻辑关系，可进行时间参数的计算，找出关键工序，确定工序是否有机动时间。
可以使用计算机进行计算和优化。
施工地点和施工日期无法表示、工程数量实际分布情况不具体。
网络图的绘制规则：正确反映各工序之间的先后顺序和相互逻辑关系；在一个网络图中只能有一个始节点一个终节点；一对节点间只能有一条箭线；网络图中不允许出现闭合回路，平行搭接的工序，应分段表示。
两箭线相交应采用过桥式。
2.双代号网络图的绘制方法
双代号网络图的绘制方法，一般的绘图步骤如下：
（1）任务分解，划分施工工作。
（2）确定完成工作计划的全部工作及其逻辑关系。
（3）确定每一工作的持续时间，制定工程分析表，分析表的格式可如表12-2所示。
（4）根据工程分析表，绘制并修改网络图。
3．双代号网络图的绘制规则
绘制双代号网络图，必须遵守一定的基本规则，才能明确地表达出工作的内容，准确地表达出工作间的逻辑关系，并且使所绘出的图易于识读和操作。
（1）不得有两个或两个以上的箭线从同一节点出发且同时指向同一节点
表达工作之间平行的关系时，可以增加虚工作来表达它们之间的关系。
（2）一个网络计划只能有一个原始节点和一个结束节点
（3）在网络图中不得存在闭合回路
（4）同一项工作在一个网络图中不能重复表达
（5）表达工作之间的搭接关系时不允许从箭线中间引出另一条箭线
（6）网络图中不允许出现双向箭线和无箭头箭线
（7）网络图中节点编号自左向右，由小到大，应确保工作的起点节点的编号小于工作终点节点的编号，并且所有的节点的编号不得重复
4. 单代号网络图具有什么特点：
1．单代号网络图用节点及其编号表示工作，而箭线仅表示工作间的逻辑关系。
2．单代号网络图作图简便，图面简洁，由于没有虚箭线，产生逻辑错误的可能较小。
3．单代号网络图用节点表示工作：没有长度概念，不够形象，不便于绘制时标网络图。
4．单代号网络图更适合用计算机进行绘制、计算、优化和调整。
最新发展起来的几种网络计划形式，如决策网络(DCPM)、图式评审技术(GERT)、前导网络(PN)等，都是采用单代号表示的。
5. 单代号和双代号网络图的组成有哪些？
双代号:以箭线及两端点的编号表示工作的网络图称为双代号网络图。
既用两个节点一根箭线代表一项工作，工作名称写在箭线上，工作持续时间写在箭线下，在箭线前后的衔接处画上节点编上号码。
单代号：以节点及编号表示工作，以箭线表示工作之间的逻辑关系的网络图称为单代号网络图。
即每一个节点表示一项工作，节点所表示的工作名称，持续时间和工作代号等表注在节点内
6. 单代号网络图绘图基本规则
（1）因为每个节点只能表示一项工作，所以各节点的代号不能重复。
（2）用数字代表工作的名称时，宜由小到大按活动先后顺序编号。
（3）不允许出现循环的线路。
（4）不允许出现双向的箭线。
（5）除原始节点和结束节点外，其他所有节点都应有指向箭线和背向箭线。
（6）在一幅网络图中，单代号和双代号的画法不能混用。
7.什么是关键路线？
关键路径是指一个项目从开始到完成的最长时间所经历的路径，但同时也是项目可以完成的最短时间。
通常，浮动时差为零。
8. 虚工序代表什么意思？
带箭头的虚线，称为虚箭线，代表一个虚工序，工程实际中不存在，没有工序名称，不占用时间，不消耗资源，主要作用是在网络图中解决工序之间的连接关系问题。
两道或两道以上的工序同时开始或同时完成时，必须引入虚工序。
1、虚箭线的应用要恰如其分，增加虚箭线将增加绘图工作量，且增加时间参数计算工作量。
2、多余的虚箭线必须删除，增加虚箭线后，要全面检查工序的逻辑关系是否有新的错误。
9.网络图的节点编号应遵循的规则：
（1）一条箭线（工序）的箭头节点编号j应大于箭尾节点编号i,即i＜j。
箭头节点编号必须在其前面所有箭尾节点都已编好之后进行。
（2）在一个网络图中，所有的节点不能出现重复的编号。
在节点编号时，可采用不连续编号的方法，预先留出备用的节点号，如1,3,5…..,以便于调整。
（3）水平编号法：从起点节点开始由上到下逐行编号，每行则自左到右按顺序编号。
（4）垂直编号法：从起点节点开始由左到右逐行编号，每列则按编号规则要求编号。
