当前位置：文档之家 › 二维图形的绘制

二维图形的绘制

  • 格式：pptx
  • 大小：5.38 MB
  • 文档页数：74

下载文档原格式

  / 74

合集下载

cad怎样绘制二维图形

cad怎样绘制二维图形

cad怎样绘制二维图形
二维图形是cad主要绘制的，所以大家还是需要将二维图形绘制方法弄懂。

那么大家知道cad怎样绘制二维图形吗?下面是店铺整理的cad怎样绘制二维图形的方法，希望能帮到大家!
cad绘制二维图形的方法
1、绘图菜单绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD 2007 的大部分绘图命令。

选择该菜单中的命令或子命令，可绘制出相应的二维图形。

2、绘图工具栏“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应，是图形化的绘图命令。

3、屏幕菜单“屏幕菜单”是AutoCAD 2007 的另一种菜单形式。

选择其中的“工具1”和“工具2”子菜单，可以使用绘图相关工具。

“工具1”和“工具2”子菜单中的每个命令分别与AutoCAD 2007 的绘图命令相对应。

默认情况下，系统不显示“屏幕菜单”，但可以通过选择“工具”|“选项”命令，打开“选项”对话框，在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选框将其显示。

4、绘图命令使用绘图命令也可以绘制图形，在命令提示行中输入绘图命令，按Enter 键，并根据命令行的提示信息进行绘图操作。

这种方法快捷，准确性高，但要求掌握绘图命令及其选择项的具体用法。

二维图形的绘制—绘制矩形(建筑CAD)

二维图形的绘制—绘制矩形(建筑CAD)

（7）尺寸：通过键盘输入或鼠标指定长度或宽度创建矩形。 （8）旋转：按指定的旋转角度创建矩形（通过输入值、指定点 或输入p并指定两个点来指定角度），旋转角度是以X正半轴为 起始方向逆时针旋转，若输入角度为负则以X正半轴为起始方向 顺时针旋转。
Rec命令绘制出的矩形是一条封闭的多段线，可用pedit编 辑，也可用explode分解成单个直线后再编辑，当设置使两边 长相等时，Rec命令会绘制正方形；使用圆角、倒角和宽度时 尤其注意设置的数值与矩形边长的兼容性。
角距离，默认此值将成为当前倒角距离。 （2）圆角：指定矩形的圆角半径，矩形四角变成圆弧，默认此 值将成为当前倒角半径。 （3）厚度：指定矩形的厚度，此厚度为三维Z轴方向的高度， 设置此项数值后，绘制出的矩形在三维视图下实际是一个长方 体，默认此值将成为当前厚度。
（4）宽度：为要绘制的矩形指定多段线的宽度，默认此值将成 为当前多段线宽度，若输入宽度过大，且大于矩形内部尺寸时， 则会绘制出矩形填充黑块。 （5）面积：使用面积与长度或宽度创建矩形。“倒角”或“圆角” 选项被激活，则区域将包括倒角或圆角在矩形角点上产生的效 果。 （6)标高：指定矩形的标高，默认此值将成为当前倒角距离。
使用Rectang可创建矩形形状点的闭合多段线，可以通过指定面积、 尺寸和旋转位置来确定其形状，同时可指定矩形的线条宽度、倒角、 圆角，此外还可用于绘制具有一定标高和一定厚度的矩形。 执行方式 键盘命令：RECTANG或REC-空格
工具栏： 菜单：“绘图”选择“矩形G”选项
操作说明 (1)倒角

计算机图形学_实验2_二维图形绘制

计算机图形学_实验2_二维图形绘制

深圳大学实验报告课程名称：计算图形学实验名称：二维图形绘制学院：计算机与软件学院专业：计算机科学与技术报告人：学号：班级：同组人：无指导教师：周虹实验时间：2014/10/31实验报告提交时间：2014/11/3教务处制一．实验目的1、能正确使用OpenGL图元产生图画，并且学会使用多种生成图案的方式。

2、能正确设置图元属性，得到不同的绘制效果。

二．实验步骤1、用三角形模式画有颜色填充的太阳，圆心为（-0.5,0.7）2、直线模式，以-0.5,0.7为圆心画一些列直线作为太阳光3、用三角形画树，多边形画树干4、直线模式，以-0.5,0.7为圆心画一小花点缀树5、以三角形模式画一个小山坡，用天蓝色填充6、直线模式，以-0.5,0.7为圆心，以不同大小的直线画一系列小花点缀小山坡7、以不同大小的点形成双色围栏8、用不同的多边形模式画小树，用多边形模式画树干，并染上特别的颜色9、用虚线画零星的小草三．实验结果1、用三角形模式画有颜色填充的太阳，圆心为（-0.5,0.7）2、直线模式，以-0.5,0.7为圆心画一些列直线作为太阳光3、用三角形画树，多边形画树干4、直线模式，以-0.5,0.7为圆心画一小花点缀树5、以三角形模式画一个小山坡，用天蓝色填充6、直线模式，以-0.5,0.7为圆心，以不同大小的直线画一系列小花点缀小山坡7、以不同大小的点形成双色围栏8、用不同的多边形模式画小树，用多边形模式画树干，并染上特别的颜色9、用虚线画零星的小草四．实验心得通过这次实验，我比较深入地理解了二维图形的绘制过程和不同图元相关属性的设置，并学会运用不同的图元组合得到自己想要的画。

本次实验收获良多，主要体现在以下方面：作图时要善于运用函数。

例如在本次实验中涉及到画圆，可是opengl中并没有提供画圆的工具，这时函数就显得尤为重要了。

可是，有了函数还不够，得到函数后要根据自己要的属性选择适当的作图模式。

例如本次画太阳的过程中，一开始我选用GL_LINES的模式，当n趋向无穷大时得到一个圆，可是问题是这个圆是空心的，无法填充红色。

AutoCAD教案第5-6讲 二维图形的绘制

AutoCAD教案第5-6讲 二维图形的绘制

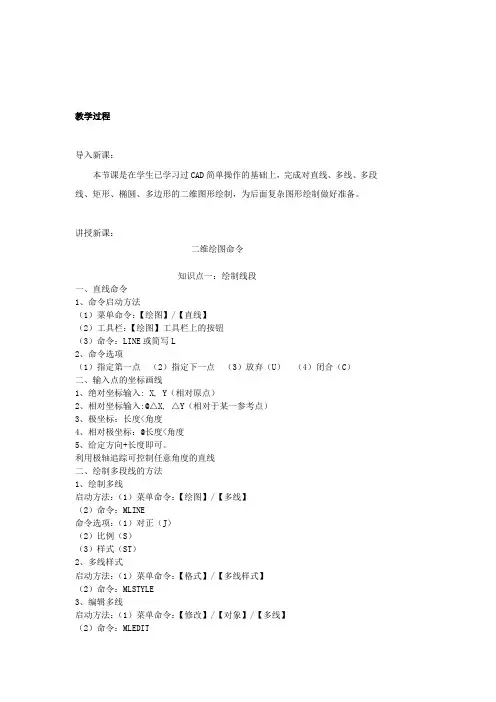

教学过程导入新课：本节课是在学生已学习过CAD简单操作的基础上，完成对直线、多线、多段线、矩形、椭圆、多边形的二维图形绘制，为后面复杂图形绘制做好准备。

讲授新课：二维绘图命令知识点一：绘制线段一、直线命令1、命令启动方法（1）菜单命令：【绘图】/【直线】（2）工具栏：【绘图】工具栏上的按钮（3）命令：LINE或简写L2、命令选项（1）指定第一点（2）指定下一点（3）放弃（U）（4）闭合（C）二、输入点的坐标画线1、绝对坐标输入: X, Y（相对原点）2、相对坐标输入:@△X, △Y（相对于某一参考点）3、极坐标：长度<角度4、相对极坐标：@长度<角度5、给定方向+长度即可。

利用极轴追踪可控制任意角度的直线二、绘制多段线的方法1、绘制多线启动方法：（1）菜单命令：【绘图】/【多线】（2）命令：MLINE命令选项：（1）对正（J）（2）比例（S）（3）样式（ST）2、多线样式启动方法：（1）菜单命令：【格式】/【多线样式】（2）命令：MLSTYLE3、编辑多线启动方法：（1）菜单命令：【修改】/【对象】/【多线】（2）命令：MLEDIT知识点二：绘制多线、多段线及射线一、绘制墙体的方法（一）绘制多线1、命令启动方法（1）菜单命令：【绘图】/【多线】（2）命令：MLINE2、命令选项（1）对正（J）（2）比例（S）（3）样式（ST）（二）多线样式启动方法：（1）菜单命令：【格式】/【多线样式】（2）命令：MLSTYLE（三）编辑多线启动方法（1）菜单命令：【修改】/【对象】/【多线】（2）命令：MLEDIT二、绘图实例[例题]绘制建筑平面图绘图步骤：1、创建图层2、设定绘图区域和全局比例因子3、打开极轴追踪、对象捕捉及自动追踪功能4、绘制水平和竖直方向的轴线5、创建多线样式——墙体6、编辑多线交点知识点三：绘制多边形及椭圆一、绘制矩形1、命令启动方法（1）菜单命令：【绘图】/【矩形】（2）工具栏：【绘图】/【矩形】（3）命令： RECTANG或简写REC2、命令选项3、绘图实例二、绘制正多边形1、绘制正多边形的方法（1）指定多边形边数及多边形的中心点（2）指定多边形边数及某一条边的两个端点2、命令启动方法（1）菜单命令：【绘图】/【正多边形】（2）工具栏：【绘图】/【正多边形】（3）命令： POLYGON或简写POL3、命令选项4、绘图实例三、绘制椭圆1、绘制椭圆的方法（1）指定椭圆第一条轴线的两个端点及另一条轴线长度的一半（2）指定椭圆中心、第一条轴线的端点及某一条边轴线的半轴长度2、命令启动方法（1）菜单命令：【绘图】/【椭圆】（2）工具栏：【绘图】/【椭圆】（3）命令： ELLIPSE或简写EL3、命令选项4、绘图实例课堂小结：1、熟练掌握矩形、多边形、椭圆命令2、熟练运用命令进行装饰图案的绘制3、熟练运用圆形命令。

二维图形的基本绘制

二维图形的基本绘制
透明填充
将图形内部填充为透明或半透 明效果，适用于需要与其他图
形或背景进行叠加的场合。
颜色和填充的应用实例
图表制作
在图表中使用不同的颜 色和填充方式来区分不 同的数据系列和强调关 键数据点。
平面设计
在海报、宣传册等平面 设计中使用颜色和填充 来增加视觉效果和吸引 力。
网页设计
在网页中使用颜色和填 充来设置背景、按钮、 图标等元素的视觉效果 和交互体验。
动画制作
在动画制作中使用颜色 和填充来表现角色的情 感、场景的氛围和物体 的质感等。
06
图层和透明度
图层的管理和使用
01
02
03
04
创建图层
在绘图软件中，可以通过菜单 或快捷键创建新的图层，每个 图层可以独立绘制和编辑。
命名图层
为了方便管理和识别，可以给 图层命名，使其更具描述性。
选择图层
在图层列表中，可以通过单击 图层名称来选择要编辑的图层
二维图形的基本绘制
目录
• 引言 • 绘制直线和曲线 • 绘制多边形和圆形 • 绘制文本和标注 • 颜色和填充 • 图层和透明度 • 综合应用实例
引言
01
目的和背景
01
教学目的
介绍二维图形的基本绘制方法，培养学生掌握绘图技能 和空间思维能力。
02
应用领域
二维图形绘制是计算机图形学、工程设计、艺术创作等 领域的基础技能。
确定多边形的各个顶点坐标，使用绘图工具依次 连接各点即可得到多边形。
绘制曲线
确定曲线的起点、终点和控制点坐标，使用绘图 工具根据控制点调整曲线的形状和弯曲程度。
绘制组合图形
将多个简单图形组合在一起，形成一个复杂的二 维图形。

第二章 二维图形的绘制(部分)

第二章 二维图形的绘制(部分)

第2章二维图形的绘制任何复杂的二维图形都可以分解成简单的点、直线、圆、矩形及多边形等基本图形，使用相关的绘图命令，可以方便地绘制出这些基本图形，并借助于二维图形的编辑功能来提高绘图的效率。

本章主要介绍二维图形的基本知识、二维图形的绘制方法等内容。

2.1 二维绘图的基本知识2.1.1坐标系和坐标输入1. 坐标系在绘图过程中要精确定位某个对象时，必须以某个坐标系作为参照，以便精确拾取点的位置。

通过AutoCAD的坐标系可以提供精确绘制图形的方法，可以按照非常高的精度标准，准确地设计并绘制图形。

坐标系有世界坐标系（WCS）和用户坐标系（UCS）。

默认情况下，在开始绘制新图形时，当前坐标系为世界坐标系，它由X、Y、Z三个坐标轴组成，X、Y、Z轴的正向分别为向右、向上、向前，坐标轴的交汇处显示“口”形标记，但坐标原点并不在坐标系的交汇点，而位于图形窗口的左下角，所有的位移都是相对于原点计算的。

在AutoCAD中，为了能够更好地辅助绘图，经常需要修改坐标系的原点和方向，这时世界坐标系将变为用户坐标系即UCS。

UCS的原点以及X轴、Y轴、Z轴方向都可以移动及旋转，甚至可以依赖于图形中某个特定的对象。

尽管用户坐标系中3个轴之间仍然互相垂直，但是在方向及位置上却都更灵活。

2. 坐标的输入形式在AutoCAD中，点的坐标可以使用绝对坐标和相对坐标输入。

绝对坐标的基准点是坐标系的原点(0,0)或(0,0,0)，在二维空间中，绝对坐标系又可用绝对直角坐标和绝对极坐标来表示。

相对坐标是以前一个输入点为基准点，在二维空间中，相对坐标系又可用相对直角坐标和相对极坐标来表示。

绝对直角坐标：可以使用分数、小数或科学记数等形式表示点的X坐标、Y坐标、Z坐标值，坐标间用逗号隔开，绝对直角坐标的输入格式：当系统提示输入点时，可以直接输入X坐标、逗号、Y坐标，例如“20,15”。

绝对极坐标：它给定的是距离和角度，其中距离和角度用“<”分开，且规定X轴正向为0°，Y轴正向为90°，绝对极坐标的输入格式：当系统提示输入点时，可以直接输入“距离<角度”，例如“34<30”。

AutoCAD基础教程二维图形的绘制


图3-28 插入对话框
3.3.5 块的分解
块作为一个对象处理方便了用户的操 作管理但在少数情况下例如需要删除块中 的个别图素时就无法完成此时单击分解按 钮选取需要分解的块单击鼠标右键结束对 象选择块就分解成为多个图形独立元素对 象
3.3.6 块属性
所谓块属性就是从属于块的文本信 息是块的组成部分
在属性选项卡选中图名属性在下面的 值文本框中把主轴改为减速器壳体然后单 击应用按钮即完成了图名属性的修改
在文字选项选项卡中修改文字样式、对齐 方式、字高、宽度比、旋转角和倾斜角等 内容以适应不同图幅的需要
在特性选项卡中修改图层、线型、颜 色和线宽等内容以适应新图纸的设置
3.4 精 确 绘 图
用光标在屏幕上指定点很难精确定位 点的位置而精确定位点是建立一幅精确图 形的首要任务
1．绘制粗糙度符号
参照如图2-12所示的规定完成图3-25 的绘制
图3-25 粗糙度符号图形
2．创建块
选择绘图→块 →创建命令或单击绘 图工具条的创建块按钮系统弹出如图3-26 所示的块定义对话框
-
图 3
26
块 定 义 对 话 框
基点选项区域用于确定块插入时所用 的基准点该点关系到块插入操作的方 便性用户务必仔细考虑单击拾取点按 钮系统关闭对话框返回到绘图区拾取 粗糙度符号中的三角形顶点作为插入 基准点
1在命令行中输入Measure命令 2选择绘图→点命令在下一级子菜单 中选择定距等分点命令
3.1.6 绘制正多边形
正多边形按钮用于绘制3～ 1024边的正多边形单击正多边形 按钮后AutoCAD首先要求用户输 入多边形的边数并提供下列3种创 建方法：
图3-7 画正多边形的方法
3.1.7 绘制椭圆与椭圆弧

二维图形的绘制—绘制曲线(建筑CAD)

编辑样条曲线

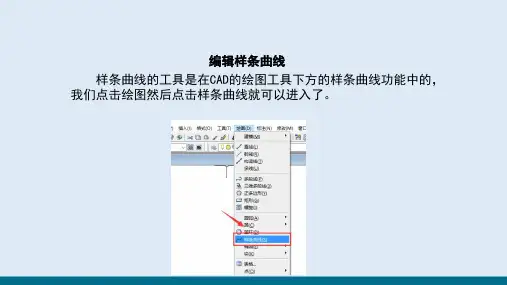

样条曲线的工具是在CAD的绘图工具下方的样条曲线功能中的， 我们点击绘图然后点击样条曲线就可以进入了。
或者我们直接输入快捷命令SPL。或者我们点击界面上的CAD绘 图快捷工具栏上面的线条曲线也是可以的。
线条曲线有点像画直线一样，也就是点2个点确定一条线，不过 这个是曲线而已。一般来说，样条曲线的确定点是根据自己图的需 求来的。确定画的点过后，需要按三次空格键来确定样条曲线，不 然就是没有画出来。
在最后需要画一条闭合的话，在界面输入C然后按空格键。
如果要改拟合公差的话，就输入F按空格键，再输入公差比再按 一次空格键就可以了。
在画好样条曲线过后，也是可以调整的，可以点击画的曲线， 然后可以看到确定的点，拉动就可以改变了。
修订云线是由连续圆弧组成的多段线，用于检查阶段提醒注意 图形的某个部分。检查或用线圈阅图时可使用修订云线功能。 执行方式 键盘命令：REVCLOUD-空格
样条曲曲线命令所绘制的图形பைடு நூலகம்是多段线，不能用pedit编辑或 编辑前转换为多段线；可以通过拟合公差的设置来控制样条曲 线的圆滑度。
圆 ：CAD中最常见、最简单的封闭曲线，并支持拉伸成为三维对象 通过指定圆心、半径、直径、圆周上的点和其他对象上的点等不同方 式绘制圆对象 执行方式 键盘命令：CIRCLE或C-空格
后，使用连续绘制圆弧命令绘制的圆弧与直线相切，此命令只用于衔接上一步 操作，不能单独使用。
绘制圆弧时，弧线方向有顺时针和逆时针两种，当半径值为正时，沿顺时 针方向画弧，为负时，沿逆时针方向画弧。
谢谢观看
圆环是填充环或实体填充圆。创建圆环，需指定它的内外直径和
圆心。通过指定不同的中心点，可继续创建具有相同直径的多个副本； 若创建实体填充圆，则应将内径值指定为0

二维图形绘制综合实例优秀PPT


“文字样式〞对话框
13.1.6 设置尺寸标注样式
• 【命令】：DIMSTYLE • 【菜单】：“格式”|“标注样式” • 标注具有以下几种独特的元素：标注文字、尺寸线、
箭头和尺寸延伸线。 • 标注文字是用于指示测量值的字符串。文字还可以包
含前缀、后缀和公差。 • 尺寸线用于指示标注的方向和范围。对于角度标注，
• 双击“线宽”，翻开“线宽〞对话框， 选择默认。
• 其它图层参照“标注〞图层设置。 • 注：虚线和点划线需要用LTS命令调整
线型比例因子，调整显示效果。
图层设置如下：
13.1.5 设置文字样式
• 根据建筑规范要求，重新设置“工程〞文字样式。 • 【命令】：STYLE • 【菜单】：“格式”|“文字样式” • “工程〞文字样式中设置如下： • “字体” ：仿宋GB2312 • “字体样式”：常规 • “高度”：0 • “宽度因子”：0.7 • “倾斜角度”：0 • “反向”、“颠倒〞不选择。
2、标注单行文字标高；
1、点击命令“格式”，选择“标注样式”，选择“工程〞样式标注；
图13-4
1
13.2.1 标注图形尺寸
• 图形中包含线性标注、标高标注、轴号和 文字标注；
• 线性标注步骤： • 1、点击命令“格式”，选择“标注样式”，
选择“工程〞样式标注； • 2、选择“线性标注”，先标注3轴到墙线
中选择“AutoCAD 图形样板（*.dwt〕选项。
“图形另存为〞对话框
“ A3〞样板
13.1.2 设置绘图单位和精度
• 长度类型：小数，长度精度：0.0000，拖 放比例：毫米，角度类型：十进制度数， 角度精度：0〔同上），角度方向：逆时针 〔默认值）
•
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在建筑方面的应用
多段线是作为单个对象绘制的相互连接的序列线段， 使用“多段线”命令既可以绘制直线段、弧线段或两者的 组合线段，也可以绘制有宽度的直线段。在AutoCAD 2012中有多种绘制多段线的方法，如利用点、直线等， 或利用由基本元素组合而成的图形来绘制。使用的命令不 同，绘图的速度也就不同。尤其是当绘制直线和弧相连的 线段时，使用多段线命令比较方便，可以提高绘图速度。 在绘制过程中，可以随意设置线宽，以及用多段线编辑命 令对多段线进行编辑。
图1-10 “多线样式”对话框
1.3 绘 制 多 线
单击“新建”按钮，系统将弹出“创建新的多线样式” 对话框，如图1-11所示。通过该对话框可以新建多线样式。 在“新样式名”文本框中输入新多线样式的名称，如 “240”，单击“继续”按钮，系统将弹出“新建多线样 式：240”对话框，如图1-12所示。在该对话框中可对新 建多线样式进行设置。
（选择设置圆角）
指定矩形的圆角半径 <0 0000>: 20
（输入圆角半径）
指定第一个角点或 ［倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)］:
（指定矩形的第一个角点）

指定另一个角点或 ［面积(A)/尺寸(D)/旋转(R)］: @100,80（输入对
角点的相对坐标）
1.2 绘制多段线
二维图形的绘制
1.1 绘制直线和矩形 1.2 绘制多段线
1.6
绘制点、样条曲线、 圆环
1.7 绘制构造线
1.3 绘 制 多 线
1.8 绘 制 椭 圆
1.4 绘制圆与圆弧
1.9 图案填充与编辑
1.5 绘制多边形
1.10 利用“捕捉自”命令作图
二维图形的绘制
学习目标
（1）掌握二维图形的绘制方法。 （2）学会图案填充与编辑。 （3）掌握“捕捉自”命令的使用方法。 （4）能够综合利用各种命令绘制平面图形。
1.1 绘制直线和矩形
1.1.2 “矩形”命令
在AutoCAD 2012中，使用“矩形”命令可 以创建矩形的闭合多段线。矩形在工程图形中使用 得较多，也是AutoCAD 2012中常见的图形元素 之一。用户可通过定义两个对角点来绘制矩形，同 时也可以设定其宽度、圆角和倒角等。
1.1 绘制直线和矩形
1.3 绘 制 多 线
图1-11 “创建新的多线样 式”对话框
图1-12 “新建多线样式： 240”对话框
1.3 绘 制 多 线
【例1-4】 下面以某住宅楼平面图（见图1-13）为例，说明 用“多线”命令绘制墙线的过程。
图1-13 某住宅楼平面图
1.3 绘 制 多 线
主要步骤简述如下： （1）绘制轴线网。选择“轴线”图层，绘制轴线网， 如图1-14所示。 （2）设置多线样式。选择“墙线”图层，执行“格 式”→“多线样式”命令，在弹出的“多线样式”对话框 中单击“重命名”按钮,把样式名称改为240，再单击“修 改”按钮，把偏移0.5改为120，偏移-0.5改为-120 （3）绘制墙线。执行“绘图”→“多线”命令，按命 令行提示把“对正”选项改为“无（Z）”，比例改为1， 然后绘图，结果如图1-15所示。
AutoCAD 2012提供了以下4种启用“矩形”命令的 方法：
（1）执行“绘图”→“矩形”命令。 （2）单击“绘图”工具栏中的“矩形”按钮 。 （3）在“草图与注释”工作空间的“绘图”面板中 单击“矩形”按钮。 （4）输入命令REC（RECTANG），并按Enter键。
1.1 绘制直线和矩形
【例1-1】 绘制一个长 100、宽 80 的矩形，四个角带半径为 20 的 圆角，矩形的线宽为 2，如图 1-3 所示。
1.2 绘制多段线
在建筑方面的应用
在AutoCAD 2012中提供了以下4种启用“多段线” 命令的方法：
（1）执行“绘图”→“多段线”命令。 （2）单击“绘图”工具栏中的“多段线”按钮 。 （3）在“草图与注释”工作空间的“绘图”面板 中单击“多段线”按钮。 （4）输入命令PL(PLINE) ，并按Enter键。
（2）输入命令ML， 并按Enter键。
1.3 绘 制 多 线
其中相关选项的含义如下：
（1）“当前设置”选项。 （2）“对正（J）”选项。 （3）“比例（S）”选项。 （4）“样式（ST）”选项。
1.3 绘 制 多 线
提示
在绘制多线时，两线的实际宽度为多线比例与 多线偏移量的乘积，而不是多线的偏移量。
二维图形的绘制
本单元是AutoCAD 2012绘图的基础部分， 是这门课程的重点之一。绘制和编辑图形是 AutoCAD 2012软件的两大基本功能。要想灵活、 准确、高效地绘制图形，必须熟练掌握绘制和编辑 图形的方法、技巧。
1.1 绘制直线和矩形
直线是各类图形中最常用、最简单的一种图形对象， 只要指定了起点和终点就可以绘制一条直线。在绘制物 体的外轮廓线和建筑图中的柱体时，“矩形”命令使用 得较多，因此该命令是最基本、最重要的命令。
1.3 绘 制 多 线
1.3.2 设置多线样式
多线样式不仅决定了多线中线条的数量、颜 色、线型及线间的距离等，还能确定多线封口的 形式。 启用“多线样式”命令有以下两种方法：
（1）执行“格式”→“多线样式”命令。 （2）输入命令MLSTYLE，并按Enter键。
1.3 绘 制 多 线
使用上述任何一 种方法启用“多线样 式”命令后，系统都 会弹出“多线样式” 对话框，如图1-10所 示。通过该对话框可 以设置多线样式。
图1-3 圆角矩形
1.1 绘制直线和矩形
命令行提示如下：
命令: _rectang
（启用“矩形”命令）
指定第一个角点或 ［倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)］: W
（选择设置矩形线宽）
指定矩形的线宽<0.0000>: 2
（输入矩形线宽）
指定第一个角点或 ［倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)］: F
1.1 绘制直线和矩形
1.1.1 “直线”命令
在AutoCAD 2012中启用“直线”命令有以下4种方法： （1）执行“绘图”→“直线”命令。 （2）单击“绘图”工具栏中的“直线”按钮 。 （3）在“草图与注释”工作空间的“绘图”面板中单击 “直线”按钮。 （4）输入命令L（LINE），并按Enter键。
1.2 绘制多段线
在建筑方面的应用
(1)
“指定下一个点”选项。
(2)
“圆弧（A）”选项。
(3)
“半宽（H）”选项。
(4)
“长度（L）”选项。
(5)
“放弃（U）”选项。
(6)
“宽度（W）”选项。
1.3 绘 制 多 线
1.3 绘 制 多 线
1.3.1 “多线”命令
启用“多线”命令有以下两种方法：
（1）执行“绘图”→ “多线”命令。
