电子管功放(胆机)交流噪声的产生原因及消除方法探讨

电子管放大器交流声的消除方法
戴洪志
【期刊名称】《高保真音响》
【年(卷),期】2003(000)003
【摘要】@@ 一般电子管放大器都有一点很轻微的交流声,这种"哼"声的大小是有一定要求的,如果将音量电位器全开,耳朵靠近低音扬声器细听才可以辨别得出平稳的"哼"声,这是正常的,只不过是放大器的信噪比稍低,若开启电源后就有较大的"嗡"声或满屋子是"嗡"声,使人厌烦,就是失常的表现了.发烧级的电子管机由于选用的元件级数高,并且制造工艺精良,可以达到听不到交流声,背景非常宁静的水平,而一般自制的土炮电子管机,耳朵贴近扬声器才能听到一点交流声,已经很不错了.
【总页数】2页(P66-67)
【作者】戴洪志
【作者单位】无
【正文语种】中文
【中图分类】TN722
【相关文献】
1.如何消除交流继电器的交流声 [J], 周斌;郭荣敬
2.电子管放大器中的交流声和噪声的来源及其抑制方法 [J], 秦立成
3.电子管放大器交流声的消除方法 [J], 戴洪志
4.消除音响系统中的交流声和噪声 [J], 金韦
5.在工程中如何消除交流声 [J], 王汉杰
因版权原因，仅展示原文概要，查看原文内容请购买。

胆机噪音解决方案背景胆机是一种常见的音频设备，其特点是产生温暖而柔和的音色。

然而，与其它类型的音频设备相比，胆机往往会产生一定的噪音。

这些噪音可能会影响音质，降低用户体验。

因此，为了提供更好的音质和更佳的用户体验，我们需要找到并实施一些解决方案来减少胆机噪音。

问题分析在解决胆机噪音问题之前，我们首先需要了解这些噪音可能产生的原因。

以下是一些常见的胆机噪音原因：1.电源干扰：电源的低质量或不稳定性可能会导致胆机产生噪音。

2.管子材质选择：胆机使用的胆管材质和制造工艺可能会影响噪音的产生。

3.零部件质量：胆机使用的电子元件和零部件的质量可能会导致噪音问题。

4.接地问题：胆机的接地不良可能会引起噪音。

解决方案在了解了胆机噪音的可能原因后，我们可以采取以下解决方案来降低或消除噪音：1. 电源处理首先，我们可以尝试提供一个稳定、干净的电源环境来解决电源干扰问题。

以下是一些方法：•使用高质量的电源滤波器，将电源中的噪音滤除。

•使用稳定的电源供应器，并避免与其他可能产生干扰的电源设备共享同一电源线路。

•确保电源接地良好，以减少接地问题可能引起的噪音。

2. 胆管材质选择其次，我们可以调整或更换使用的胆管材质来降低噪音。

胆管的材质和制造工艺可能会对噪音产生影响。

以下是一些方法：•选择高品质、低噪音的胆管材料。

•确保制造过程中的工艺严格控制，以减少胆管内部不良连接或松动可能引起的噪音。

3. 零部件选择其次，选择高质量的电子元件和零部件也是减少噪音的关键。

以下是一些方法：•选择经过测试和验证的电子元件，确保其在工作时不会产生额外的噪音。

•检查和更换可能造成噪音的老化或损坏的元件。

•注意选择低噪音的耦合电容器和电源滤波器。

4. 接地处理最后，确保胆机的接地良好也是降低噪音的重要措施。

以下是一些方法：•确保所有零部件和外壳良好接地，并减少可能引起接地问题的可能因素。

•使用专业的接地设备和方法，通过地线连接胆机和接地电源以提供更好的接地效果。

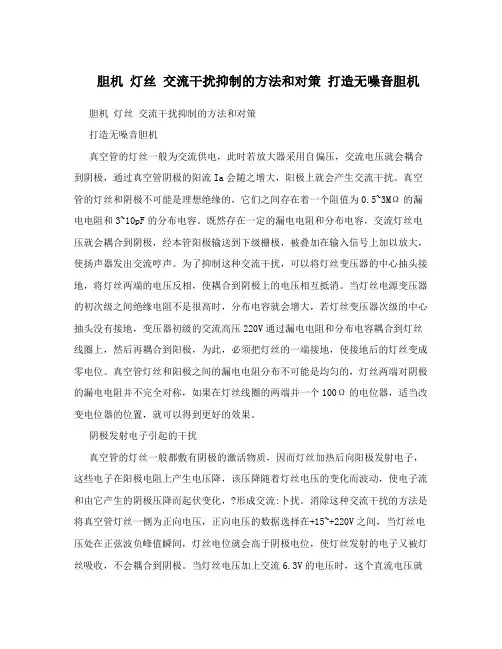

胆机灯丝交流干扰抑制的方法和对策打造无噪音胆机胆机灯丝交流干扰抑制的方法和对策打造无噪音胆机真空管的灯丝一般为交流供电，此时若放大器采用自偏压，交流电压就会耦合到阴极，通过真空管阴极的阳流Ia会随之增大，阳极上就会产生交流干扰。

真空管的灯丝和阴极不可能是理想绝缘的，它们之间存在着一个阻值为0.5~3MΩ的漏电电阻和3~10pF的分布电容。

既然存在一定的漏电电阻和分布电容，交流灯丝电压就会耦合到阴极，经本管阳极输送到下级栅极，被叠加在输入信号上加以放大，使扬声器发出交流哼声。

为了抑制这种交流干扰，可以将灯丝变压器的中心抽头接地，将灯丝两端的电压反相，使耦合到阴极上的电压相互抵消。

当灯丝电源变压器的初次级之间绝缘电阻不是很高时，分布电容就会增大，若灯丝变压器次级的中心抽头没有接地，变压器初级的交流高压220V通过漏电电阻和分布电容耦合到灯丝线圈上，然后再耦合到阳极，为此，必须把灯丝的一端接地，使接地后的灯丝变成零电位。

真空管灯丝和阳极之间的漏电电阻分布不可能是均匀的，灯丝两端对阴极的漏电电阻并不完全对称，如果在灯丝线圈的两端并一个100Ω的电位器，适当改变电位器的位置，就可以得到更好的效果。

阴极发射电子引起的干扰真空管的灯丝一般都敷有阴极的激活物质，因而灯丝加热后向阳极发射电子，这些电子在阳极电阻上产生电压降，该压降随着灯丝电压的变化而波动，使电子流和由它产生的阴极压降而起伏变化，?形成交流:卜扰。

消除这种交流干扰的方法是将真空管灯丝一侧为正向电压，正向电压的数据选择在+15~+220V之间，当灯丝电压处在正弦波负峰值瞬间，灯丝电位就会高于阴极电位，使灯丝发射的电子又被灯丝吸收，不会耦合到阴极。

当灯丝电压加上交流6.3V的电压时，这个直流电压就从阳极电源中分压取得，该电路一方面在灯丝上加了正电压;另一方面还将灯丝变压器次级中心抽头接地，使灯丝两端对地电压反相。

此外，在灯丝的直流电压源上并接了一个大电容，C的容量在10~50μF之间选取，使变压器中心抽头的电位真正处于零电位，这样就防止了电源变压器初级线圈的交流220V电压耦合到阴极，把交流干扰减少到5~15μV，如果还嫌这个干扰电压大，就要对灯丝电压采取很好的稳压措施，用直流电压给真空管灯丝送电。

电子设计中常见的噪声问题及解决方法在电子设计中，噪声是一个常见且影响深远的问题。

它会对系统性能造成严重影响，因此必须采取有效的方式进行解决。

在本文中，我们将讨论电子设计中常见的噪声问题以及相应的解决方法。

首先，让我们了解什么是噪声。

在电子设备中，噪声是指系统中出现的不希望的干扰信号，会导致输出信号的失真或降低信噪比。

电子设备中的噪声通常可以分为两类：外部噪声和内部噪声。

外部噪声是来自环境中的干扰，比如电源线上的电磁干扰、无线电信号等；内部噪声则是电子设备本身产生的信号干扰，比如器件本身的热噪声、晶体管的噪声等。

常见的电子设计中的噪声问题包括：热噪声、1/f 噪声、射频干扰以及电源干扰等。

热噪声是由于电阻器、晶体管等器件的热运动引起的，通常可以通过降低工作温度或选择低噪声器件来减小；1/f 噪声是一种与频率成反比的噪声，通常可以通过滤波器进行抑制；射频干扰是来自无线电频段的干扰信号，通常可以通过屏蔽、滤波等技术进行减小；电源干扰则是由电源波动等因素引入的干扰信号，可以通过滤波器、稳压器等措施进行消除。

为了解决这些噪声问题，我们可以采取一系列有效的解决方法。

首先，选择低噪声器件是很关键的，因为器件本身的噪声会影响整个系统的性能。

其次，合理布局电路板是很重要的，可以避免信号叠加引入额外的干扰。

此外，使用合适的滤波器、隔离器等器件也是很有效的方法，可以将不需要的干扰信号滤除。

在面对射频干扰时，可以采用屏蔽罩、隔离器件等技术来隔离干扰信号，保证系统的正常工作。

除了以上方法外，还可以利用数字信号处理技术来进行噪声消除。

通过滤波、降噪算法等方法，可以有效地去除信号中的噪声成分，提高系统的信噪比。

此外，还可以采用差分信号传输、差分输入放大器等技术来减小信号传输过程中的干扰，提高系统的抗干扰能力。

总的来说，电子设计中的噪声问题是一个不可忽视的挑战，但是只要采取适当的解决方法，就可以有效地减小噪声对系统性能的影响。

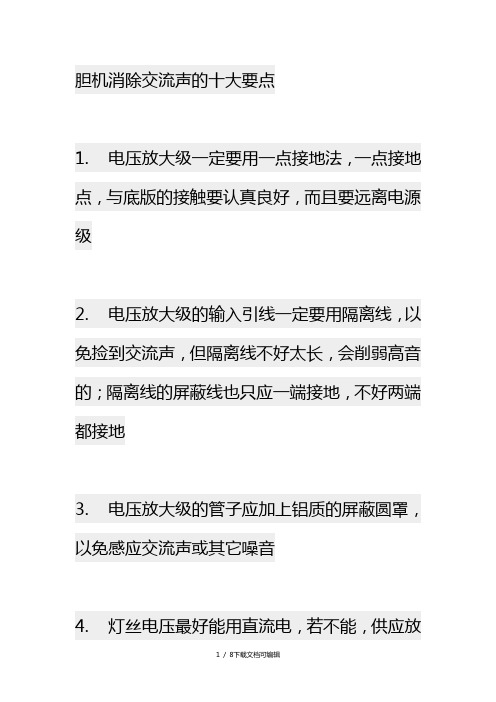

胆机消除交流声的十大要点1. 电压放大级一定要用一点接地法，一点接地点，与底版的接触要认真良好，而且要远离电源级2. 电压放大级的输入引线一定要用隔离线，以免捡到交流声，但隔离线不好太长，会削弱高音的；隔离线的屏蔽线也只应一端接地，不好两端都接地3. 电压放大级的管子应加上铝质的屏蔽圆罩，以免感应交流声或其它噪音4. 灯丝电压最好能用直流电，若不能，供应放大级的灯丝电源应加上一个可调节抽头接地的平冲电阻，因未必是中心电阻值能最有效抑制交流声的5. 电压放大管的输入和输出接线，不要与电源线特别是交流电的灯丝电源线平衡，最好是远离或成直角6. 电源变压器与输出变压器处理不当，会引起两者的泄漏的磁感耦合；在放置时，应力求两者的磁力线成直角为准7. 电源变压器的初级和次级应予隔离8. 变压器的外壳通地要接触良好9. 检查滤波电容器的容量是否足够、有否失效、漏电、变值等10. 扼流圈的电感量是否足够……等。

俺对胆机交流声的最低要求标准是把耳朵贴靠机箱上的喇叭网布时，只听到很轻微的交流声，一旦耳朵移离喇叭网时，便听不到交流声了；最高标准是把耳朵贴靠机箱上的喇叭网布时，也没有听出有交流声的出现，不少胆机都能达此标准的。

以前俺diy胆机时也是被交流声搞到头晕，现在把心得重温，欢迎大家指正及补充。

1.加入负反馈是可以使交流声得到抑制。

2.连上负反馈啸叫的话肯定是接成正反馈了。

3.加负反馈啸叫可能是由于电路相移太大，可以将反馈电容去掉。

4.反馈连线要用屏蔽线，在输入端一端接地，不然会啸叫。

5.左声道的反馈接到右声道，会出现啸叫。

6.推挽管不配对容易有交流声。

7.反馈电阻接在输出端，然后用屏蔽线连接到阴极电阻上，这样反馈电阻本身就可以不用屏蔽了，噪声会较低。

8.输入RCA地接机壳9.灯丝接平衡电阻，将栅阴电位降低一半，频率变成了100Hz，换言之，加平衡电阻能降低即交流声幅度，不能完全消除交流声。

10、直热阴极交流供电作单端机，进行交流声补偿，交流声补偿，即想法取出要补偿的交流声信号，以相反的相位在功放的前级进行补偿，抵消功放级灯丝产生的交流11、灯丝用滤波电容20000微法，变成直流，或使用直流外电源供电。

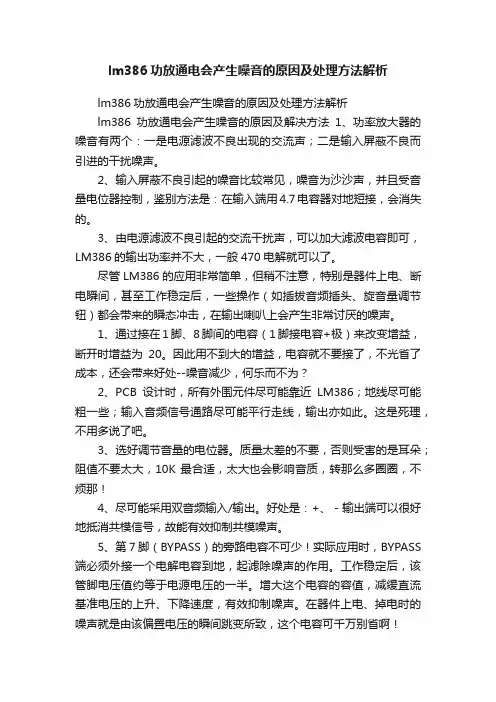

lm386功放通电会产生噪音的原因及处理方法解析lm386功放通电会产生噪音的原因及处理方法解析lm386功放通电会产生噪音的原因及解决方法1、功率放大器的噪音有两个：一是电源滤波不良出现的交流声；二是输入屏蔽不良而引进的干扰噪声。

2、输入屏蔽不良引起的噪音比较常见，噪音为沙沙声，并且受音量电位器控制，鉴别方法是：在输入端用4.7电容器对地短接，会消失的。

3、由电源滤波不良引起的交流干扰声，可以加大滤波电容即可，LM386的输出功率并不大，一般470电解就可以了。

尽管LM386的应用非常简单，但稍不注意，特别是器件上电、断电瞬间，甚至工作稳定后，一些操作（如插拔音频插头、旋音量调节钮）都会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声。

1、通过接在1脚、8脚间的电容（1脚接电容+极）来改变增益，断开时增益为20。

因此用不到大的增益，电容就不要接了，不光省了成本，还会带来好处--噪音减少，何乐而不为？2、PCB设计时，所有外围元件尽可能靠近LM386；地线尽可能粗一些；输入音频信号通路尽可能平行走线，输出亦如此。

这是死理，不用多说了吧。

3、选好调节音量的电位器。

质量太差的不要，否则受害的是耳朵；阻值不要太大，10K 最合适，太大也会影响音质，转那么多圈圈，不烦那！4、尽可能采用双音频输入/输出。

好处是：+、－输出端可以很好地抵消共模信号，故能有效抑制共模噪声。

5、第7脚（BYPASS）的旁路电容不可少！实际应用时，BYPASS 端必须外接一个电解电容到地，起滤除噪声的作用。

工作稳定后，该管脚电压值约等于电源电压的一半。

增大这个电容的容值，减缓直流基准电压的上升、下降速度，有效抑制噪声。

在器件上电、掉电时的噪声就是由该偏置电压的瞬间跳变所致，这个电容可千万别省啊！6、减少输出耦合电容。

此电容的作用有二：隔直+耦合。

隔断直流电压，直流电压过大有。

从细节进一步改善胆机的交流声在自制胆机时，为消除讨厌的交流声。

通常采用提高电源品质、增大滤波电解电容容量、灯丝直流供电、一点接地法、信号使用屏蔽线、强弱信号分开走、直流线不能并排走、电源变压器和输出变压器的摆位方向并加屏蔽罩等措施。

但有时多管齐下后仍有残存的交流声。

不妨再从一些易被忽略的细节处入手，进一步抑制交流声。

1.电源变压器初级二端接电相位应正确。

交流火线从哪个线端进入，效果不一样。

用试电笔接触底板。

进行二次比较。

氖管发亮的那一次是错的。

注意检测时底板暂不要与插座上的地线相连。

一个底板上如有二个以上电源变压器，更应注意相位问题。

2.注意栅极信号回路接线越短越好。

电子管属电压型元件，输入阻抗非常高，如果布线不当。

栅极信号回路太长。

尤其在前级，极易捡拾交流声。

另外各级信号地应按信号流程顺序接地，不要前后交叉。

3.适当调整栅漏电阻值。

不少老图的输入级栅漏电阻都用到470kΩ至1MΩ，灵敏度很高。

过去为匹配高输出阻抗的电唱机，必须用这么高的阻值。

现在已很少用电唱机了，大都使用CD机，输出信号很强，输出阻抗较低，将栅漏电阻适当调低到100kΩ左右。

对交流声干扰有一定分流作用。

4.耦合电容要正确连接。

胆机的耦合电容容量都不是很大，通常采用无极性卷绕式的薄膜电容。

正确的接法是里层的连线端接栅极。

外层的那一端接上一级的屏极。

有利于减少交流干扰。

有的电容一端有标记。

如一道黑圈，表明此端是接外层，但有的什么标记也没有。

只能试验决定。

5.金属底板是否需要与电源三芯插座上的地相连。

应以实验决定。

现在许多胆机都做成裸露式的。

从安全角度考虑应该连接地线。

这样底板上就有一个较高的交流感应电位。

不但没有抑制干扰，还可能引入干扰，所以接与不接由试验决定。

6.大回路反馈线路应用屏蔽线。

从输出变压器次级引出到前级的大回路反馈线跨度大。

走线长，要完全避开其他线路是困难的。

易受干扰。

因此应该使用屏蔽线。

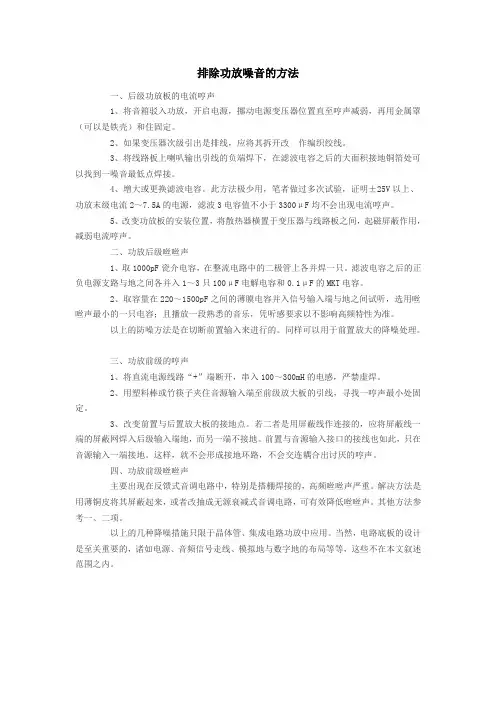

排除功放噪音的方法一、后级功放板的电流哼声1、将音箱驳入功放，开启电源，挪动电源变压器位置直至哼声减弱，再用金属罩（可以是铁壳）和住固定。

2、如果变压器次级引出是排线，应将其拆开改作编织绞线。

3、将线路板上喇叭输出引线的负端焊下，在滤波电容之后的大面积接地铜箔处可以找到一噪音最低点焊接。

4、增大或更换滤波电容。

此方法极少用，笔者做过多次试验，证明±25V以上、功放末级电流2～7.5A的电源，滤波3电容值不小于3300μF均不会出现电流哼声。

5、改变功放板的安装位置，将散热器横置于变压器与线路板之间，起磁屏蔽作用，减弱电流哼声。

二、功放后级咝咝声1、取1000pF瓷介电容，在整流电路中的二极管上各并焊一只。

滤波电容之后的正负电源支路与地之间各并入1～3只100μF电解电容和0.1μF的MKT电容。

2、取容量在220～1500pF之间的薄膜电容并入信号输入端与地之间试听，选用咝咝声最小的一只电容；且播放一段熟悉的音乐，凭听感要求以不影响高频特性为准。

以上的防噪方法是在切断前置输入来进行的。

同样可以用于前置放大的降噪处理。

三、功放前级的哼声1、将直流电源线路“+”端断开，串入100～300mH的电感，严禁虚焊。

2、用塑料棒或竹筷子夹住音源输入端至前级放大板的引线，寻找一哼声最小处固定。

3、改变前置与后置放大板的接地点。

若二者是用屏蔽线作连接的，应将屏蔽线一端的屏蔽网焊入后级输入端地，而另一端不接地。

前置与音源输入接口的接线也如此，只在音源输入一端接地。

这样，就不会形成接地环路，不会交连耦合出讨厌的哼声。

四、功放前级咝咝声主要出现在反馈式音调电路中，特别是搭棚焊接的，高频咝咝声严重。

解决方法是用薄铜皮将其屏蔽起来，或者改抽成无源衰减式音调电路，可有效降低咝咝声。

其他方法参考一、二项。

以上的几种降噪措施只限于晶体管、集成电路功放中应用。

当然，电路底板的设计是至关重要的，诸如电源、音频信号走线、模拟地与数字地的布局等等，这些不在本文叙述范围之内。

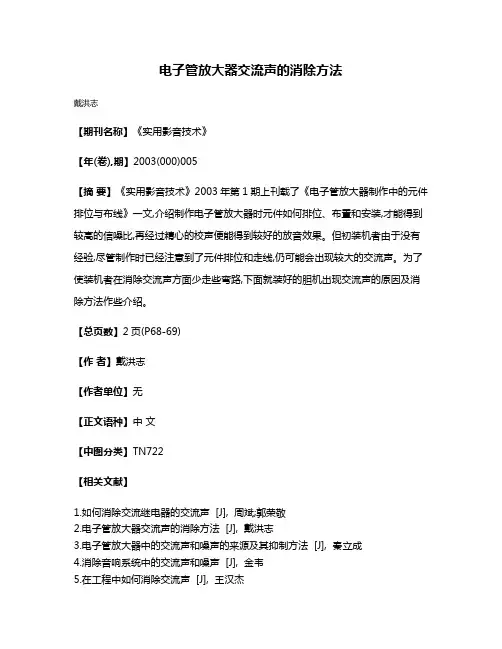

电子管放大器交流声的消除方法
戴洪志
【期刊名称】《实用影音技术》
【年(卷),期】2003(000)005
【摘要】《实用影音技术》2003年第1期上刊载了《电子管放大器制作中的元件排位与布线》一文,介绍制作电子管放大器时元件如何排位、布置和安装,才能得到较高的信噪比,再经过精心的校声便能得到较好的放音效果。

但初装机者由于没有经验,尽管制作时已经注意到了元件排位和走线,仍可能会出现较大的交流声。

为了使装机者在消除交流声方面少走些弯路,下面就装好的胆机出现交流声的原因及消除方法作些介绍。

【总页数】2页(P68-69)
【作者】戴洪志
【作者单位】无
【正文语种】中文
【中图分类】TN722
【相关文献】
1.如何消除交流继电器的交流声 [J], 周斌;郭荣敬
2.电子管放大器交流声的消除方法 [J], 戴洪志
3.电子管放大器中的交流声和噪声的来源及其抑制方法 [J], 秦立成
4.消除音响系统中的交流声和噪声 [J], 金韦
5.在工程中如何消除交流声 [J], 王汉杰
因版权原因，仅展示原文概要，查看原文内容请购买。

电子管功放交流声如何解决电子管功放，只接上最后的功放管，交流声就特别大，如何解决呢？严格说来，任何音响放大器都是一台能量转换器，因此一个有利于提高音响系统各项指标的、低消耗高可靠性的电源对音响系统来说是相当重要的。

在这一点上电子管放大器绝对不符合“绿色环保”的要求，当年笔者开始玩胆机时，笔者的姐夫好奇的一句“你怎么还玩这老古董?又笨重、又耗电，不过音质还不错。

”那语气和表情给我留下永恒的记忆。

“笨重、耗电，音质还不错”刚好就是电子管放大器恰如其分的写照。

然而“发烧友”们所追求的也就是这不错的音质，但是在新技术一日千里的今天，我们为什么不留下优美的音质而舍弃那“笨重和耗电”呢?当然，现在我们还无法改变电子管本身的缺点，但是在电源电路中我们是可以有所作为的。

遗憾的是，近两年来笔者却看到，在电子管电源方面，尤其是在前级放大器电源方面，复古越来越严重。

似乎是越古老的技术越好。

大家都知道：一个“大能量的、高速度的、无波纹的、零内阻的电源”是我们所追求的理想目标。

只要能达到我们的目的你又何必在乎它是用什么做的呢?误区之一，滤波非电感线圈不可。

不管是前级电源还是后级电源，这种做法所占比例非常大，占35.7%以上。

由于电感线圈有“通直流、阻交流”的特点，用它来滤波效果确实不错。

但是它也是一个非常笨重的耗能大户，它的工作原理是利用“感抗”的阻碍作用把各种高次谐波变成热和电磁波损耗掉。

在一些电子管纯后级中，特别是六、七十年代的古董机中，常见到它的身影。

那是在滤波电容的容量偏小，而且非常昂贵的情况下，前辈们无可奈何的选择(参看图1)。

但是现在，电容的瓶颈作用不存在了，一些“发烧友”和厂家还在用电感，我认为是不足取的。

它的缺点非常明显，滤波和稳压的效果完全可以由现在的高质量电容和已经非常成熟的晶体管电源电路所取代。

不少的“发烧友”认为用电感听感好、胆味浓，笔者不敢苟同，笔者曾经用过晶体管有源滤波电路和大电感滤波电路进行同一前级的听音对比，听不出音质的差异，只听得出噪声的大小不同。
