胆机电路调试要点胆机电路调试要点（曾发表于2004《电子报》合订本副刊）一、胆机电路的基本组成：1，电源供给：（1）电源变压器是一种通过电磁的作用把交流电压升高或降低的器件，它担负着整机电源能量的供给。

要求它：所供给每级负载的电压值要准确、稳定，允许偏差不得超过所需值的5% ，带负载的能力要强，电源内阻要小，即使负载工作在峰值状态时电压也应该保持不变或基本不变。

在长时间工作时，不得有过热、振动或其他异常现象。

电源变压器在整机担负着重要使命，它的品质优劣直接影响了放大器的安全性稳定度以及信躁比、动态范围的指标。

使用在胆机中的电源变压器，大多以环型、E I型、C 型等种类，这几种铁芯对功率的转换效率有所不同，在设计和运用时应加以注意。

（2）整流器是利用二极管的单向导电特性，把交流电压转换为脉动的直流电。

它可分为电子管整流和晶体管整流。

电子管整流分为半波整流（图 1 .1 ）和全波整流（图1 .2 ）。

电子管全波整流需要两个高压绕组，还要一组电流较大的整流管灯丝电压，这样增加了变压器的功耗；半波整流器效率低，在胆机电路里只适用于电流波动较小的栅极电路里。

由于电子管自身的特性（内阻较大、热损消耗大），所以现在商品机大多不采用。

当然也有追求纯胆（无半导体器件）放大器的发烧友仍在使用。

晶体管整流则分为半波整流（图1.3），全波整流（图1.4 ），桥式整流（图1.5）及倍压整流（图1.6 ）。

桥式整流和全波整流则以效率高（输出的电压是交流电压有效值的0.9 倍）、内阻小（压降0.7 伏）、反应速度快，桥式整流只需一个高压绕组等优点。

目前使用较为广泛。

（3）滤波器是把经过整流后的脉动直流电变为较平稳的直流电。

它的电路组成有；单只电容式又称C 型滤波器（图2 .1）；即在负载两端并联一只容量较大的电容器，这种滤波器的滤波效果与电容器的容量、负载电流大小有关，容量越大它所储存的电荷能量就越大，释放给负载的能量越大；相反，电容量越小，加在负载两端的脉动成分越大。

制作一部电子管机，要想获得好声，在线路的设计或选用，元件的搭配，制作工艺和调校工作等方面都有一定的要求。

本文就谈谈这方面的体会，供焊机者参考。

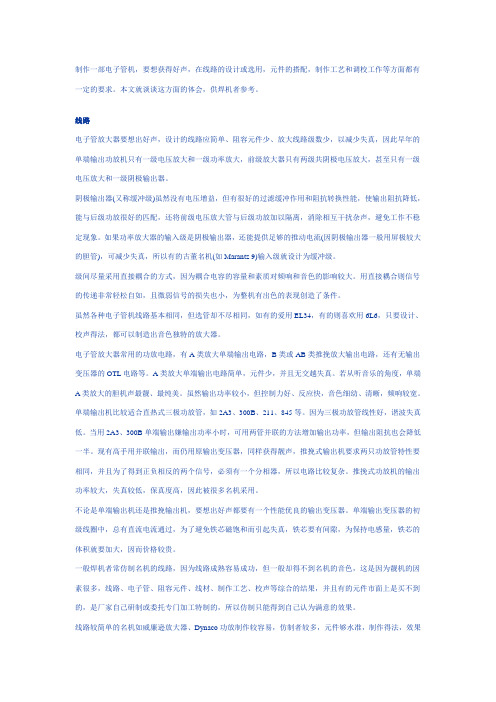

线路电子管放大器要想出好声，设计的线路应简单、阻容元件少、放大线路级数少，以减少失真，因此早年的单端输出功放机只有一级电压放大和一级功率放大，前级放大器只有两级共阴极电压放大，甚至只有一级电压放大和一级阴极输出器。

阴极输出器(又称缓冲级)虽然没有电压增益，但有很好的过滤缓冲作用和阻抗转换性能，使输出阻抗降低，能与后级功放很好的匹配，还将前级电压放大管与后级功放加以隔离，消除相互干扰杂声，避免工作不稳定现象。

如果功率放大器的输入级是阴极输出器，还能提供足够的推动电流(因阴极输出器一般用屏极较大的胆管)，可减少失真，所以有的古董名机(如Marantz 9)输入级就设计为缓冲级。

级间尽量采用直接耦合的方式，因为耦合电容的容量和素质对频响和音色的影响较大。

用直接耦合则信号的传递非常轻松自如，且微弱信号的损失也小，为整机有出色的表现创造了条件。

虽然各种电子管机线路基本相同，但选管却不尽相同，如有的爱用EL34，有的则喜欢用6L6，只要设计、校声得法，都可以制造出音色独特的放大器。

电子管放大器常用的功放电路，有A类放大单端输出电路，B类或AB类推挽放大输出电路，还有无输出变压器的OTL电路等。

A类放大单端输出电路简单，元件少，并且无交越失真。

若从听音乐的角度，单端A类放大的胆机声最靓、最纯美。

虽然输出功率较小，但控制力好、反应快，音色细幼、清晰，频响较宽。

单端输出机比较适合直热式三极功放管，如2A3、300B、211、845等。

因为三极功放管线性好，谐波失真低。

当用2A3、300B单端输出嫌输出功率小时，可用两管并联的方法增加输出功率，但输出阻抗也会降低一半。

现有高手用并联输出，而仍用原输出变压器，同样获得靓声，推挽式输出机要求两只功放管特性要相同，并且为了得到正负相反的两个信号，必须有一个分相器，所以电路比较复杂。

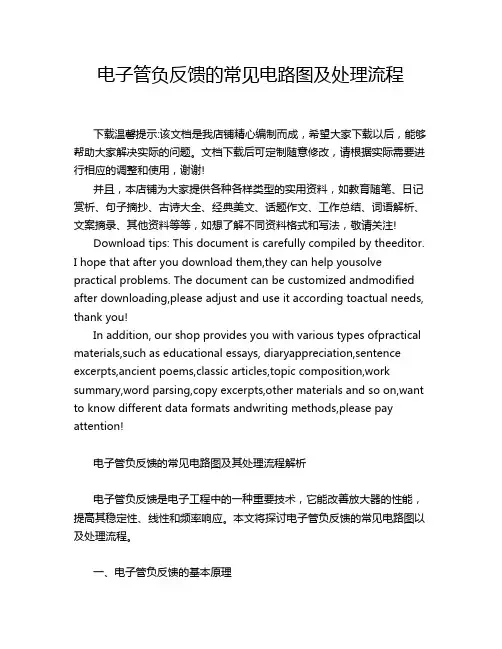

电子管负反馈的常见电路图及处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电子管负反馈的常见电路图及其处理流程解析电子管负反馈是电子工程中的一种重要技术，它能改善放大器的性能，提高其稳定性、线性和频率响应。

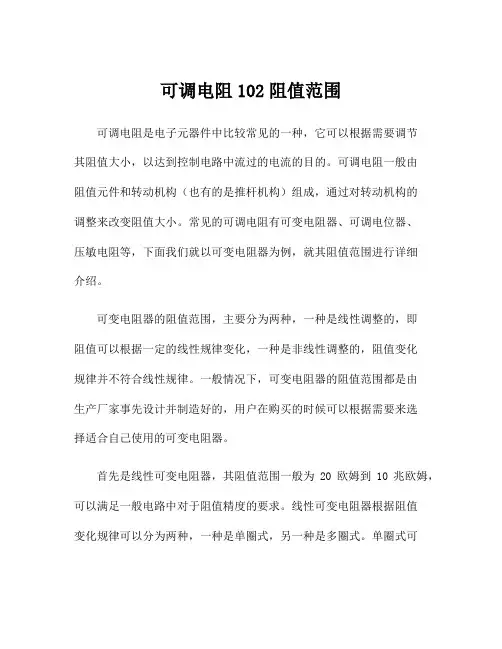

可调电阻102阻值范围可调电阻是电子元器件中比较常见的一种，它可以根据需要调节其阻值大小，以达到控制电路中流过的电流的目的。

可调电阻一般由阻值元件和转动机构（也有的是推杆机构）组成，通过对转动机构的调整来改变阻值大小。

常见的可调电阻有可变电阻器、可调电位器、压敏电阻等，下面我们就以可变电阻器为例，就其阻值范围进行详细介绍。

可变电阻器的阻值范围，主要分为两种，一种是线性调整的，即阻值可以根据一定的线性规律变化，一种是非线性调整的，阻值变化规律并不符合线性规律。

一般情况下，可变电阻器的阻值范围都是由生产厂家事先设计并制造好的，用户在购买的时候可以根据需要来选择适合自己使用的可变电阻器。

首先是线性可变电阻器，其阻值范围一般为20欧姆到10兆欧姆，可以满足一般电路中对于阻值精度的要求。

线性可变电阻器根据阻值变化规律可以分为两种，一种是单圈式，另一种是多圈式。

单圈式可变电阻器一般用在阻值较小的情况下，多圈式可变电阻器则用在阻值较大的情况下。

其阻值调节范围一般为1KΩ-100KΩ.其次，非线性可变电阻器，其阻值范围主要用于电子管、半导体器件的偏置、偏流、限幅、放大等各种电路中，其特性分为指数型、对数型、正切型和反正切型等几种。

这类可变电阻器的阻值范围一般为几百欧姆到数兆欧姆，不存在所谓的“标准值”，只有特定的功能，所以其阻值的检测也相对困难，需要采用一些特殊的检测手段。

总的来说，可调电阻的阻值范围是相对宽泛的，通过选择合适的可调电阻，可以在不同的电路中实现各种不同的控制需求。

值得注意的是，由于可调电阻的调节精度依赖于工作条件和制造工艺等多方面因素，因此需要在实际选型时结合具体的使用情况来进行选择，以达到最佳的控制效果。

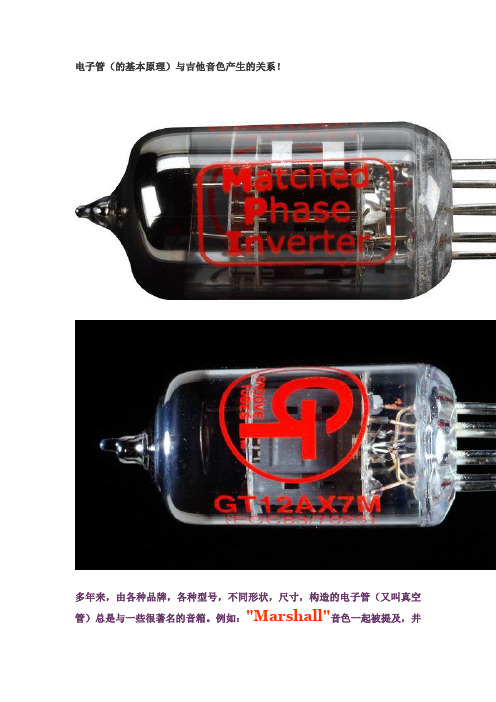

电子管（的基本原理）与吉他音色产生的关系！多年来，由各种品牌，各种型号，不同形状，尺寸，构造的电子管（又叫真空管）总是与一些很著名的音箱。

例如："Marshall"音色一起被提及，并且有着很好的理由--他们是“Marshall之声”所有组成部分中的精髓（？）.在此，希望我们一起来讨论研究下，电子管与我们吉他音色产生的必要联系！先这些炽热的玻璃小管子是怎样工作的开始说起...1背景摘要诞生于1904年的电子管可以称的上是当今电子工业的祖父了，到了上世纪40年代末期时，电子管更是随处可见--在收音机，电视，工业制造业的机器，电话系统，甚至第一台电脑。

（顺便说一句，世界上第一台电脑可跟现在的笔记本电脑有着天壤之别，它有令人难以置信的30吨重，并且有一整间屋子那么大！）之后，在1948年，可以在较低的温度下工作并且免维修的晶体管的出现使得电子管逐步退出了历史舞台。

到了70年代中期的时候，几乎所有现代电子设备的身上已经找不到电子管的踪影了，当然这不包括那些昂贵的HI-FI器材和一些摇滚乐所用的音箱——尤其是象Marshall这种的2名字的来源？电子管（valve）一词是热电子管（thermionic valve）的缩写，现在英国人称之为“valve”，而大西洋彼岸的美国人则叫它“tubes” ,凑巧的是“tubes” 又是“electron tube”的简称，有意思的是这两个词组合在一起很好的解释了电子管的工作原理，即电子管（Valve）控制电子（Electrons ）在玻璃管（tubes）中流动从而产生热电子效应（Thermionic [heat] action）3电子关是怎样工作的？最简单的电子管就是二极管（diode），这个词是由dielectrode一词衍生而来的，dielectrode的意思按字面解释就是“两个活跃的元件” （在希腊语中di代表二）这两个元件分别被称为“阴极”和“阳极”，他们被放在一个密封好的真空玻璃管中，挨着阴极的地方有一个发热器（就是灯丝啦哈），不管你信不信，这个加热器的任务就是加热阴极，当阴极被加热到适合工作的温度时，它将稳定的放射出电子云，不要指望在电子管工作的时候你可以看见这种“云”，电子是极其微小的，人的肉眼根本不可能看到现在让我们回忆一下在学校上过的物理课吧，电由电子组成，电子的定向移动产生电流，由于电子带的是负电荷所以电流永远都是从负极流向正极的那么现在有一个显而意见的问题：在我们的二极管上的负极所放射出的电子云中究竟发生了什么？4力的相互作用在二极管的正极上接有一个较高的电压,顺便提及用于制作二极管正极的是一种在正常的工作温度下不会放射电子的金属材料.相信大家都知道,我们在家里墙插上所能得到交流电(AC)之所以被称为交流电是因为它在正负极之间不断交换,频率为50次每秒就是我们常说的50Hz在全球范围内,包括英国在内的大多数地区都是这样,但在美国是60Hz(所以我们托朋友从美国带回的效果器什么的需要换电源)总之,使用交流电的结果之一就是接到二极管阳极端的电流在正负之间不断变换,当阳极的电为正时,阴极周围的电子云就被其吸引致使二级管内电流产生流动,当接阳极的电为负时,电子云就保持不动,正如小标题所说,力的作用是相互的,异性互相吸引,同性互相排斥...5单行线这就是说,电子管中的电流只向着一个方向运动,我们称之为直流电(DC),其实我们的二极管所做的正是把交流转换成直流,由于二极管能够有效的将交流电“调整”为直流电，我们也叫它半波整流器，为什么叫“半波”呢？回想一下，由于交流电是不断变化的所以整流器有一半的时间是处于休眠状态的！Marshall 的JTM45 和Vox的AC30 所使用的GZ34 型电子管包含有两个半波整流器他们跟变压起一起工作提供了更大数量的可用直流电，这种电子管也叫做全波整留器。

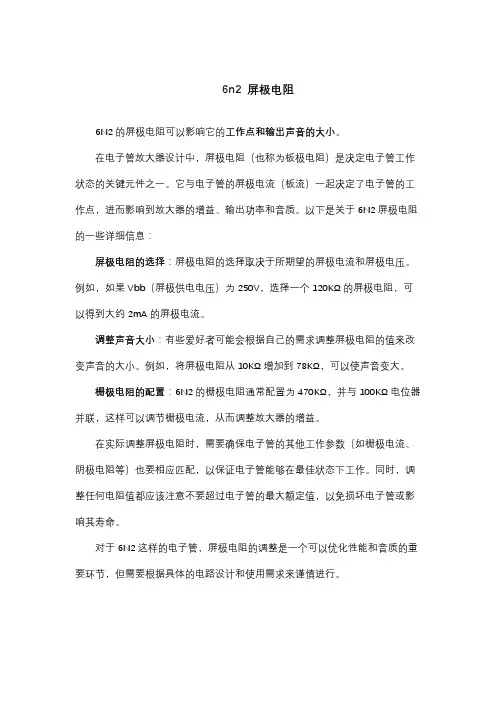

6n2 屏极电阻
6N2的屏极电阻可以影响它的工作点和输出声音的大小。

在电子管放大器设计中，屏极电阻（也称为板极电阻）是决定电子管工作状态的关键元件之一。

它与电子管的屏极电流（板流）一起决定了电子管的工作点，进而影响到放大器的增益、输出功率和音质。

以下是关于6N2屏极电阻的一些详细信息：
屏极电阻的选择：屏极电阻的选择取决于所期望的屏极电流和屏极电压。

例如，如果Vbb（屏极供电电压）为250V，选择一个120KΩ的屏极电阻，可以得到大约2mA的屏极电流。

调整声音大小：有些爱好者可能会根据自己的需求调整屏极电阻的值来改变声音的大小。

例如，将屏极电阻从10KΩ增加到78KΩ，可以使声音变大。

栅极电阻的配置：6N2的栅极电阻通常配置为470KΩ，并与100KΩ电位器并联，这样可以调节栅极电流，从而调整放大器的增益。

在实际调整屏极电阻时，需要确保电子管的其他工作参数（如栅极电流、阴极电阻等）也要相应匹配，以保证电子管能够在最佳状态下工作。

同时，调整任何电阻值都应该注意不要超过电子管的最大额定值，以免损坏电子管或影响其寿命。

对于6N2这样的电子管，屏极电阻的调整是一个可以优化性能和音质的重要环节，但需要根据具体的电路设计和使用需求来谨慎进行。

新做的FU811
玩电子管有近两年了，做的基本都是一些不值钱的管子，耳朵不够灵敏，
有几只进口管子也听不出好多少，所以一直以来基本是玩国产管。

这次用的是6J1做电压放大，6P6P阴极直偶FU811（换上美国的WL-811还是没听出有太大的变化所以就用国产的了）。

还没有最后调试好所以电路晚点上，不过调试各管的工作点对声音的影响确实不小，特别是第一级的调整，调整负反馈也很重要。

变压器的输出电压比较高，本来是为电子管整流准备的，由于机壳太小就用了晶体管，现在的高压是460V，屏流100mA，屏耗达46W，输出管竟然没有红屏，看来国产的管子还是挺抗折腾得啊。

上图tqs03 内部等调试好了再整理一下。

[本帖最后由 qml2205 于 2009-3-22 18:00 编辑]
3.jpg(4
4.11 KB, 下载次数: 9)

电子行业电子管基础知识什么是电子管？电子管，也被称为真空管，是一种用于控制电流的电子设备。

它由一个或多个电子极和一个真空腔组成，极内有阴极、阳极和控制极。

与半导体设备相比，电子管具有更高的功率和更好的线性特性。

电子管的结构和工作原理结构电子管的基本结构由以下几个主要部分组成：1.阴极（Cathode）：阴极是电子管内的一个金属电极，它发射电子并用于提供电子到其他极的流动。

2.阳极（Anode）：阳极是电子管内的另一个电极，它用于吸收来自阴极的电子流并产生输出信号。

3.控制极（Grid）：控制极用于控制电子流的大小和方向，以调整阴极和阳极之间的电流。

4.真空腔（Vacuum chamber）：真空腔包围着阴极、阳极和控制极，提供高真空环境以防止电子的散射和损失。

工作原理电子管是通过控制极上的外部电压来控制电子的流动。

当控制极施加正电压时，它排斥阴极上的电子，从而减少电子流到阳极的数量。

反之，当控制极施加负电压时，它吸引阴极上的电子，增加电子流的数量。

通过调整控制极的电压，可以精确地控制电子管的输出。

常见的电子管类型三极管三极管是一种最常见的电子管类型之一。

它由三个电极：阴极、阳极和控制极组成。

三极管通常用于放大信号和控制电流。

其中最常见的三极管类型是晶体管，它使用半导体材料构建。

二极管二极管是另一种常见的电子管类型。

它只有两个电极，即阴极和阳极。

二极管通常用于整流电流，将交流信号转换为直流信号。

它也常常用于保护电路免受反向电压的损害。

五极管五极管是一种包含五个电极的特殊电子管类型。

它们通常用于复杂的电路应用，可以实现更复杂的功能。

电子管的优缺点优点1.较高的功率：电子管可以处理高功率电流，适用于需要放大信号的应用。

2.良好的线性特性：电子管在放大信号时具有较好的线性特性，能够保持输入信号的准确度。

3.耐压能力强：电子管可以处理较高的电压，对电压变化较为稳定。

缺点1.较大尺寸：相比半导体器件，电子管的体积较大，需要更多空间进行安装。

直热管应用的关键点——灯丝供电-基础电子设计用于电池供电的直热式电子管（包括1.2V~1.4V的干电池供电管和2V~2.4V蓄电池供电管），为了延长灯丝电池的使用时间，灯丝电流都极小（一般为25mA~200mA）。

因此灯丝直径极细，热惰性（热容量）极小，电压稍有改变，灯丝表面温度就明显变化，导致阴极放射电流的变动，必须用稳定的纯直流供给灯丝电压。

此类电子管的灯丝电子放射能力不仅对50/60Hz正弦电压极为敏感，即使是持续时间极短的脉冲，也会使灯丝温度瞬间升高，轻则形成电子流的波动，增大输出噪声，重则使灯丝超温而放射效率大减，电子管提前老化报废，严重时灯丝被烧断。

所以，用于灯丝供电的稳压器应有较高稳定度和更强的纹波抑制能力。

显然，单纯无源LC、RC滤波器是难以达到的。

另一类直热式电子管，是电子管进入市电应用领域后开发的部分型号，由于旁热式电子管初期制造技术的欠缺，功率较大、电压较高的电子管，如功率放大管、发射机用高压供电功率管，大部分保留了直热式阴极结构。

大功耗电子管灯丝放射能力较强，灯丝功耗必然较大，因而灯丝热隋性也大。

一旦灯丝加热到电子放射的必需温度，即使灯丝电压、电流有瞬时降低，几乎对灯丝温度无影响。

对50Hz/60Hz工频交流电而言，瞬时为零也无影响，这一点为此类直热管允许采用灯丝交流供电的理论根据。

事实上2A3、300B等直热功率管在早期胆机中，也广泛采用交流电作为灯丝电源，但此举并非说明交流灯丝供电对电子管板流完全无影响。

实际上，由于电子管灯丝电流、本体结构、热惰性的差别，交流电瞬时值的变化对放射电流的影响依然存在，只是程度不同而已。

当此类功率管用于输出级，不会有明显的噪声输出，特别是放大系数极低的三极管，由灯丝供电引起的噪声几乎达到可忽视的程度，也是2A3、300B等直热输出管可用交流供电的依据。

虽然2A3允许交流灯丝供电，但并非理想应用方式。

事实上很难使输出级残留噪声达到8Ω端10mY以下。

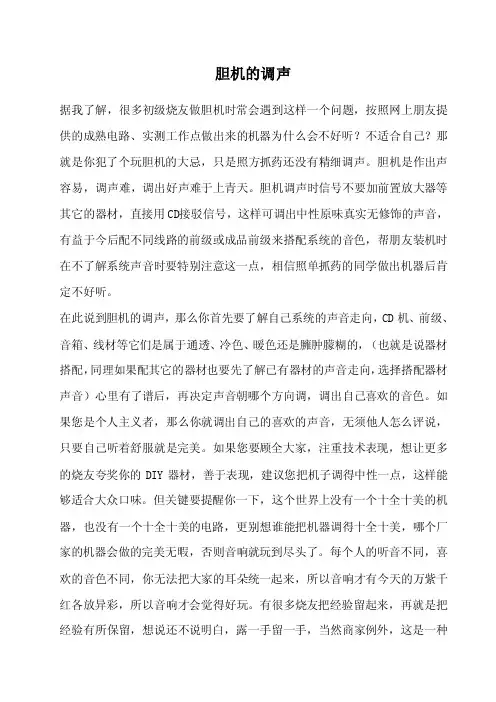

胆机的调声‎据我了解，很多初级烧‎友做胆机时‎常会遇到这‎样一个问题‎，按照网上朋‎友提供的成‎熟电路、实测工作点‎做出来的机‎器为什么会‎不好听？不适合自己‎？那就是你犯‎了个玩胆机‎的大忌，只是照方抓‎药还没有精‎细调声。
