胆机前级放大器的设计以及电子管选择

功放制作——胆前级今天终于把毕业论文交出了。

两周前开始画功放的电路图，心里一直想着这件事情，已经拖了不少时间了。

主要原因是一直没有找到漂亮的电路图绘制工具。

总觉得 Protel、Visio 画出来的电路不好看。

Protel 元件比例不协调，Visio 有些格点自动捕捉功能太霸道了，而且在两条导线交叉时会自动加上难看的桥形跳线符号（可能是我不会用）。

也试过SmartDraw，觉得也是自动捕捉功能太要命，鼠标一靠近元件就被捕捉过去了，得非常小心才行。

后来，还是决定使用 Johns Hopkins University 开发的 Xcircuit。

它必须在 Linux、Unix 下用，所以为此还学了 Linux。

从而也就改变了以前觉得 Linux 特费事的观点，装一个 ubuntu 比装 windows 还省事，office、播放器什么都不用单独装，系统装完就完全可以用了。

杀毒软件也免了。

使用后发现，用 Xcircuit 可以直接画出 ps 的文档，全都是矢量图，缩放没有失真，而且自己觉得看上去和国家半导体、德州仪器元件数据手册上的电路图风格有些相似了，嘿嘿。

言归正传，上次介绍的功放采用了如下的电子管前级电路。

该电路事实上是一个SRPP电路和阴极输出器的级联，两者之间直接耦合。

对于我们这一代人来说，晶体管电路已经先入为主，一下子可能还不能接受电子管电路。

实际上，电子管电路实现的是和晶体管电路同样的功能。

下图是实现同样功能的电子管共阴极放大器和晶体管共射极放大器。

而下图是实现同样功能的电子管阴极跟随器和射级跟随器。

虽然说功能相同，但是电路上还是有很多不同。

首先，电子管的工作电压比晶体管高得多，前者为数百伏，后者仅需几伏。

显然两者不能直接替换。

第二，电子管依靠阴极受热后发射电子，屏极（阳极）加有高正电压，可以收集这些电子。

如果屏极相对阴极加负电压则屏极排斥电子，没有电流产生，这就是电子管二极管的整流原理。

所以，电子管要工作需要加热，这一般通过给靠近阴极的灯丝通电来实现，否则电子管不能工作。

6922 电子管胆前级放大电路2018 年4 月2 日17 ：58 6656922 电子管胆前级放大电路和韵T99 是欧博音响公司的五周年纪念版前级，其外形秀巧，电路简洁，音质纯静而无音染。

T99 前级放大电路如图所示。

从图中可见，它除了两个电子三极管之外，几乎就没有什么元件了，所以在介绍它之前先说一说电子管及其在音频设备应用中的地位。

电子管的物理特性在某些方面仍优于晶体管，如近代的6N15 、6N3 电子管，其电极间距离10 －3m 量级，在几百伏屏压下电子在真空中的速度达107m/s ，渡越时间为10 －10s 量级，对于10MHz 的频率周期为10－8s 。

在这个渡越时间内，各电极的电压相位基本无变化，因此电子管可以毫无困难地工作到300〜500MHz，也就是说，在音频放大中根本不必考虑电子管的频率特性问题，任何一种电子管都至少可满足10kHz 的音频放大要求。

另外在100kW 以上的高频大功率放大器中，电子管仍独步天下，晶体管则望尘莫及，因此目前在军事领域和高科技领域仍在部分使用电子管。

至于普遍认为电子管高频特性不如晶体管，并不是管子本身的问题，而是由于电子管在做电压放大时其内阻与分布电容所形成的低通电路以及在做功率放大时输出变压器的漏感等寄生参量造成的。

总之，电子管目前仍是优秀的音频放大器件，只是电路设计和变压器制作不能马虎。

从听感及欣赏角度而言，晶体管和电子管应该说各有千秋，不可一概而论。

电子管音色温暖、甜润、耐听，空气感及空间信息的融合性好，这在音响界已成为共识，而晶体管具有瞬态反应快、分析力高、对音像细节的镌刻更深入等优点。

电子管（三极管）是由阴极K、屏极（阳极）A、栅极G组成的。

阴极是电子管电子流的源泉，当阴极被灯丝加热到一定程度时，就会不断地向空间发射电子。

在屏极与阴极间加上直流电压，使屏极电位高于阴极电位时，在屏极电场的作用下，从阴极发射的电子就会源源不断地奔向屏极，即所谓的真空管正向导通。

6N11电子管前级放大器2018年2月21日17:066N11电子管前级放大器电子管放大器的音色是发烧友们所喜好的，下面介绍一个用6N11制作的胆前级。

放大器分前级和后级，我们常说的功放是将两者合二为一的机器。

前级主要作用是对输入的微弱信号进行电压放大，以推动后续的功率放大管。

一般情况下。

前级放大器因工作电流较小，元器件比较简单，材料容易购买而制作相对容易。

自制放大器时线路的选取很重要，考虑到业余条件的限制，DIY时选取简洁线路较容易取得成功。

在设计电压放大级时主要考虑是有足够的增益，频响和失真、噪声等特性。

在晶体管(俗称“石”)和电子管(俗称“胆”)放大器中，由于电子管的放大因数(μ)很大，往往用一个电子管就相当于用几个晶体管构成的电路，因此两者比较电子管功放制作的成功率远高于晶体管机。

用于前级电压放大的电子管，一般有6N1、6N3、6N11、12AX7、12AT7、12AU7、6SL7、6SN7、6SJ7和EF86等多种三极管和五极管。

由于等效输入噪声较大，6SJ7、EF86等五极管现在一般已不常采用。

了解一只电子管的特点和衡量它的性能，常用跨导(S)、内阻(Ri)、放大因数(μ)表示，其中跨导是电子管栅压对屏流的控制能力；内阻是当栅极电压为定值时，屏极电压的变化量与相应的屏极电流变化量之比，内阻越小，电子管的负载能力、频响方面要好些，应优先采用；放大因数是用来表示放大品质的量。

跨导、内阻、放大因数三者的关系是：μ=S×Ri。

前级电压放大用电子管，常常按它们的放大因数分成高μ、中μ、低μ类型。

μ值大于35的叫高μ管。

如以上列举的12AX7、12AT7、6SL7。

μ值大的管子，放大倍数较大，但输入范围较小。

适合做小信号前级和功放的第一级。

μ值在20-35之间的称为中μ管.如12AU7、6SN7、6N3、6N11等，它们的特点是输入范围要大一些，有相对较小的失真。

6N11(国外同类产品称为6DJ8或6922)是高频低噪声双三极九脚电子管。

胆机放大电路的几种类型一，电压放大电路是将微弱的信号电压按一定的倍数放大至下一级所需信号电压的推动值。

目前较流行的是SRPP电路，它具有输入阻抗高，输出阻抗低，以其动态好，分析力强，音质通透，底声温暖等特点，它更有其线路简单，可*性高。

在使用不同的放大管、不同的工作点、会有不同的音色表现。

因此深受同行们的喜爱。

使用也比较普遍。

SRPP电路的选管的要求：1，应选用J级或T级、高跨导、高频电压放大管。

跨导系数越大信号电压引起的阳极电流变化就越大，相对噪音就小，信躁比得以提高。

这样会提高整机的转换速率，扩宽整机的通频带，增强解析力。

2，尽量使用中u（放大系数）放大管。

当使用三极管6N4和五极管等一些高倍放大管时（放大倍数越大、噪音越大、失真越大），则需要使用较深的本级或大环路负反馈。

否则，会引起由级间偶合失配引起的失真。

3，选用阳极电压底，阳极电流适中的双三极管。

阳极电压越高，噪音就会越大，失真也会随着增加。

由于本级输入的信号电压很低，所以本级不会因为工作电压低，而产生动态信号的失真。

同一管内的双三极管，参数一致，对称性好，音色也相同，老化程度接近，电路调整方便，并且共用一组灯丝即可。

4，静态工作点应设计在接近甲类或甲类状态以杜绝信号波形产生交越失真。

能够满足这些参数要求的电子管当属6N11，6N3。

这两只小九脚拇指管是中U、高S（跨导mA/V）、高频放大、低躁声的双三极管，非常适合做SRPP电路。

经过多次实验对比试听，在SRPP电路里，当6N11阳极电压为230V阳极电流为4.5MA 时，整个频带非常平滑、低频延伸长、弹性好、有层次感，中频甜美靓丽、解析力高、声场开阔、定位准。

当阳极电流在5.5MA以上时，低频肥而打结、中频变厚、声音发干、发硬。

当阳极电流低于2MA以下时，低频松塌控制无力、中高频灰暗、声场变窄、定位不准。

6N3阳极电压为260V阳极电流为3.5—4MA时，音色和6N11非常接近，只是在中高频，6N3比6N11细腻一些。

6N11电子管前级放大器2018年2月21日17:066N11电子管前级放大器电子管放大器的音色是发烧友们所喜好的，下面介绍一个用6N11制作的胆前级。

放大器分前级和后级，我们常说的功放是将两者合二为一的机器。

前级主要作用是对输入的微弱信号进行电压放大，以推动后续的功率放大管。

一般情况下。

前级放大器因工作电流较小，元器件比较简单，材料容易购买而制作相对容易。

自制放大器时线路的选取很重要，考虑到业余条件的限制，DIY时选取简洁线路较容易取得成功。

在设计电压放大级时主要考虑是有足够的增益，频响和失真、噪声等特性。

在晶体管(俗称“石”)和电子管(俗称“胆”)放大器中，由于电子管的放大因数(μ)很大，往往用一个电子管就相当于用几个晶体管构成的电路，因此两者比较电子管功放制作的成功率远高于晶体管机。

用于前级电压放大的电子管，一般有6N1、6N3、6N11、12AX7、12AT7、12AU7、6SL7、6SN7、6SJ7和EF86等多种三极管和五极管。

由于等效输入噪声较大，6SJ7、EF86等五极管现在一般已不常采用。

了解一只电子管的特点和衡量它的性能，常用跨导(S)、内阻(Ri)、放大因数(μ)表示，其中跨导是电子管栅压对屏流的控制能力；内阻是当栅极电压为定值时，屏极电压的变化量与相应的屏极电流变化量之比，内阻越小，电子管的负载能力、频响方面要好些，应优先采用；放大因数是用来表示放大品质的量。

跨导、内阻、放大因数三者的关系是：μ=S×Ri。

前级电压放大用电子管，常常按它们的放大因数分成高μ、中μ、低μ类型。

μ值大于35的叫高μ管。

如以上列举的12AX7、12AT7、6SL7。

μ值大的管子，放大倍数较大，但输入范围较小。

适合做小信号前级和功放的第一级。

μ值在20-35之间的称为中μ管.如12AU7、6SN7、6N3、6N11等，它们的特点是输入范围要大一些，有相对较小的失真。

6N11(国外同类产品称为6DJ8或6922)是高频低噪声双三极九脚电子管。

6922电子管前级放大器电子管前级放大器制作_电路图6922电子管前级放大器|电子管前级放大器制作_电路图6922电子管前级放大器前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。

它由两级电压放大加阴极输出器组成，V1为第一级电压放大。

现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。

W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。

采用直接耦合的V2a与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。

这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。

传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。

V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。

V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。

阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。

它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。

一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。

我的作品---简单易做的胆前级简单易做的胆前级偶然读到一关于“靓声胆前级的保障”一文。

作者详细介绍了自己DIY 的一台电子管前级。

阅读后冒昧做了总结：作者采取了三条措施来保证“靓声”。

一、输入级采用直热五极管，三级接法，直流点灯丝；二、输出极采用低噪音双三极管，阴极输出；三、前后级采用直耦合，低屏压供电。

整体电路原件少，线路简单。

根据作者的介绍，整机无环路负反馈，有5倍左右的放大量，基本可满足一般纯后级的输入灵敏度要求，其特点是有较高的输入阻抗和较低的输出阻抗，带负载能力较强。

效果不错！由于作者的设计理念与本人的也有点相似，所以就干脆根据自己手头的原件（电阻、电容、电子管等等）。

乘兴制作了这台简单的电子管前级。

并做了如下改变：因为本人实验过，直流灯丝的安静背景的确很好，但是却使得声音比较僵硬，据此，换用了交流灯丝的6J8P做第一级；采用了印刷电路与搭棚结合，走线简洁，制作容易。

对于改善和降低整机背景噪音更为有利。

电路：图中，五极管6J8P接成三极管使用，与两个三极并联的6N3直接耦合，一方面可以降低五极管的放大倍数，提高线路的抗干扰能力，一方面还能简化电路。

作为前级放大，不需要高的增益，要求的是底噪宽频响和较低的失真度。

详见附图：印刷电路板：焊接完成：整机状态：装进茶盘改制的机架：以下视频链接共参考：搭配FU50推晚视频：/v_show/id_XMzg5MDM0NjkzMg==.html? 搭配FU81 单端视频：https:///video.html?spm=a2s0i.db_contents.conte nt.15.654a3caaqvYZw6&uc_param_str=frdnsnpfvecpntnw prdssskt&wm_id=6f26512f5ff54c399a6c3f68ff8a1e14&am p;wm_aid=53d9b087c3634c2a9d79a445a18bcc7b路神文庙2019年3月7日修改。

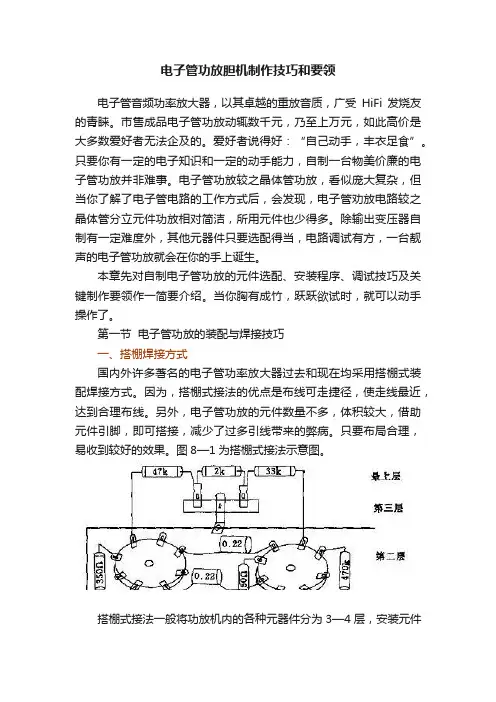

电子管功放胆机制作技巧和要领电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。

市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。

爱好者说得好：“自己动手，丰衣足食”。

只要你有一定的电子知识和一定的动手能力，自制一台物美价廉的电子管功放并非难事。

电子管功放较之晶体管功放，看似庞大复杂，但当你了解了电子管电路的工作方式后，会发现，电子管劝放电路较之晶体管分立元件功放相对简洁，所用元件也少得多。

除输出变压器自制有一定难度外，其他元器件只要选配得当，电路调试有方，一台靓声的电子管功放就会在你的手上诞生。

本章先对自制电子管功放的元件选配、安装程序、调试技巧及关键制作要领作一简要介绍。

当你胸有成竹，跃跃欲试时，就可以动手操作了。

第一节电子管功放的装配与焊接技巧一、搭棚焊接方式国内外许多著名的电子管功率放大器过去和现在均采用搭棚式装配焊接方式。

因为，搭棚式接法的优点是布线可走捷径，使走线最近，达到合理布线。

另外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。

只要布局合理，易收到较好的效果。

图8—1为搭棚式接法示意图。

搭棚式接法一般将功放机内的各种元器件分为3—4层，安装元件的步骤是由下而上。

接地线与灯丝走线一般置于靠近底板的最下层，其地线贴紧底板，并保持最好的接触；第二层多为各电子管阴极与栅极接地的元器件。

注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地；第三层是各放大级之间的耦合电容等元件；最上层则为以高压架空接法连接的阻容等元件。

高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。

二、关于一点接地一点接地，在电子管功放电路的布线中是一项值得重视的措施。

图8—2为一点接地示意图。

对于输入级与电压放大级的元件接地问题尤为重要。

需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。

最好仅用元件引线直接焊接，尽量不使用导线，否则极易产生交流杂声干扰。

制作一部电子管机，要想获得好声，在线路的设计或选用，元件的搭配，制作工艺和调校工作等方面都有一定的要求。

本文就谈谈这方面的体会，供焊机者参考。

线路电子管放大器要想出好声，设计的线路应简单、阻容元件少、放大线路级数少，以减少失真，因此早年的单端输出功放机只有一级电压放大和一级功率放大，前级放大器只有两级共阴极电压放大，甚至只有一级电压放大和一级阴极输出器。

阴极输出器(又称缓冲级)虽然没有电压增益，但有很好的过滤缓冲作用和阻抗转换性能，使输出阻抗降低，能与后级功放很好的匹配，还将前级电压放大管与后级功放加以隔离，消除相互干扰杂声，避免工作不稳定现象。

如果功率放大器的输入级是阴极输出器，还能提供足够的推动电流(因阴极输出器一般用屏极较大的胆管)，可减少失真，所以有的古董名机(如Marantz 9)输入级就设计为缓冲级。

级间尽量采用直接耦合的方式，因为耦合电容的容量和素质对频响和音色的影响较大。

用直接耦合则信号的传递非常轻松自如，且微弱信号的损失也小，为整机有出色的表现创造了条件。

虽然各种电子管机线路基本相同，但选管却不尽相同，如有的爱用EL34，有的则喜欢用6L6，只要设计、校声得法，都可以制造出音色独特的放大器。

电子管放大器常用的功放电路，有A类放大单端输出电路，B类或AB类推挽放大输出电路，还有无输出变压器的OTL电路等。

A类放大单端输出电路简单，元件少，并且无交越失真。

若从听音乐的角度，单端A类放大的胆机声最靓、最纯美。

虽然输出功率较小，但控制力好、反应快，音色细幼、清晰，频响较宽。

单端输出机比较适合直热式三极功放管，如2A3、300B、211、845等。

因为三极功放管线性好，谐波失真低。

当用2A3、300B单端输出嫌输出功率小时，可用两管并联的方法增加输出功率，但输出阻抗也会降低一半。

现有高手用并联输出，而仍用原输出变压器，同样获得靓声，推挽式输出机要求两只功放管特性要相同，并且为了得到正负相反的两个信号，必须有一个分相器，所以电路比较复杂。

Brook-3B电子管前级放大器电路
输入与中间放大级
输入电压放大与中间电压放大级均采用五极电子管6SJ7改为三极电子管的形式,组成两级共阴极阻容耦合式放大电路,对于微弱信号的MIC与MAG磁性拾音系统的音源信号,通过输入切换开关由电子管6SJ7的栅极输入,进行两级放大后,将微弱的音频信号进行较大幅度地提升。

为了符合不同放音系统的重放音要求,在输入管阴极与中间放大管的屏极之间,增设了RC负反馈式频率补偿网络,分别由多档选择开关进行切换,使不同的音音量与响度控制器
由于人耳对低音频的听觉灵敏度较差,当音量控制器开得很小时,往往感到低音频的响度不足,因此需要增强低音频的输出来改善音质,起到音调自动补偿的作用。

特别对于磁性录音系统来说,因为低音频受到相当的衰减,因此适当增强低音频的输出是完全必要的。

对于低电平的音源信号,可以直接通过切换开关,直接输入到音量与响度控制器中,经过适当地调节与控制后输入到中间混合放大管的栅极。

中间混放与输出级
中间混合电压放大与输出级仍使用两只五极电子管6SJ7改为三极管,组成两级共阴极阻容耦合式放大电路,将前级输入的音频信号与中间直接输入的音频信号一同进行放大
为了提高中间放大级的电性能,在中间放大管6SJ7的阴极与输出级之间加有适当的级间负反馈,以改善放大器的频率响应特性。

输出端设有专门的输出电平控制与输出阻抗的调控装置,并通过输出端的多档切换开关进行选择,使得输出更符合与后级的匹配要求。

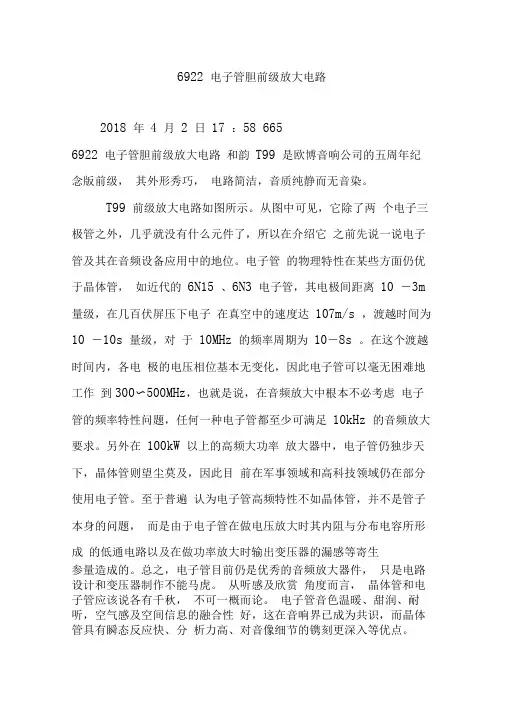

6922电子管胆前级放大电路2018年4月2日17：58 6656922电子管胆前级放大电路和韵T99是欧博音响公司的五周年纪念版前级，其外形秀巧，电路简洁，音质纯静而无音染。

T99前级放大电路如图所示。

从图中可见，它除了两个电子三极管之外，几乎就没有什么元件了，所以在介绍它之前先说一说电子管及其在音频设备应用中的地位。

电子管的物理特性在某些方面仍优于晶体管，如近代的6N15、6N3电子管，其电极间距离10－3m量级，在几百伏屏压下电子在真空中的速度达107m/s，渡越时间为10－10s量级，对于10MHz的频率周期为10－8s。

在这个渡越时间内，各电极的电压相位基本无变化，因此电子管可以毫无困难地工作到300～500MHz，也就是说，在音频放大中根本不必考虑电子管的频率特性问题，任何一种电子管都至少可满足10kHz的音频放大要求。

另外在100kW以上的高频大功率放大器中，电子管仍独步天下，晶体管则望尘莫及，因此目前在军事领域和高科技领域仍在部分使用电子管。

至于普遍认为电子管高频特性不如晶体管，并不是管子本身的问题，而是由于电子管在做电压放大时其内阻与分布电容所形成的低通电路以及在做功率放大时输出变压器的漏感等寄生参量造成的。

总之，电子管目前仍是优秀的音频放大器件，只是电路设计和变压器制作不能马虎。

从听感及欣赏角度而言，晶体管和电子管应该说各有千秋，不可一概而论。

电子管音色温暖、甜润、耐听，空气感及空间信息的融合性好，这在音响界已成为共识，而晶体管具有瞬态反应快、分析力高、对音像细节的镌刻更深入等优点。

电子管(三极管)是由阴极K、屏极(阳极)A、栅极G组成的。

阴极是电子管电子流的源泉，当阴极被灯丝加热到一定程度时，就会不断地向空间发射电子。

在屏极与阴极间加上直流电压，使屏极电位高于阴极电位时，在屏极电场的作用下，从阴极发射的电子就会源源不断地奔向屏极，即所谓的真空管正向导通。

根据电流方向与电子流方向相反的定理，电流便从屏极流向阴极，这就是所谓的屏流Ia。

几款胆前级电路及制作时间:2007-09-28 来源: 作者: 点击：9929 字体大小:【大中小】近几年,胆机又逐渐被人们认可和接受,在发烧圈也掀起了一股胆机制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推荐几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡1.马碲斯胆前级原理图如图1所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用12AX7与12AT7作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡发烧友还可采用并管的方法来摩此电路(可参考后面介绍的JADIS电路),这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士7胆前级原理如图2所示｡该线路用12AX7作两级放大,后接12AU7阴级跟随器作为信号缓冲｡众所周知,马兰士7胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士7胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士7胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡3.和田茂氏胆前级原理图如图3所示｡针对传统马兰士7电路的一些不足,日本人和田茂在马兰士7电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器｡由于SRPP输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士7线路中频甜润的特色,其分析力与高､低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用12AT7｡4.JADIS胆前级原理图如图4所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采用12AT7作两级电压放大,并用12AT7作阴极输出｡使前后级阻抗能很好地匹配,并提高负载能力｡为了得到较大的输出电流和较低的输出阻抗,该电路将双三极管并联使用,这也是其特点之一,其音质醇和通透,比马兰士7更具有浓烈的音乐味,高频与低频也明显胜于马兰士7,最适合欣赏古典音乐｡图5是一款简单易制､性能出众的胆机稳压电源｡该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求｡高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流､胆稳压､主板､电源一体化大板双面镀金设计)均可与该电源板搭配使用｡对胆机制作,一些发烧友特别推崇搭棚焊接法｡但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产｡笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路｡笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机｡板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品｡夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声｡俗话说:“好马配金鞍”｡胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作｡笔者使用厂家提供的套件,电子管为国产出口型产品,电阻为2W､3W美国电阻,如DALE电阻､AB碳阻等｡而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA､ERO､SAMWHA､Rubycon等品牌｡变压器则有A级材料制作的100WE型和R型两种规格可供发烧友选择｡对于相关部件如音源选择､音量控制,也有多种方案可供选择,如继电器音源切换,手动音量控制板､顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入､输出端子､豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面｡装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音｡若试音正常后,即可把所有器件安装到胆前级机箱内｡整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!。

采用6DJ8与6N3制作靓胆机胆机放大器经过了几十年的风风雨雨，所用的线路越来越简单，采用的放大管也更具韵味和感染力。

下面介绍一款用6DJ8和6N3制作的胆前级放大器，音效与众不同。

胆前级放大器在放音系统中的作用非常大，特别对数码音源更有明显的效果。

6DJ8是飞利浦（PHILIPS）公司在上个世纪60年代开发的，应用到音响放大器上音效表现颇佳，受到广泛好}平。

此胆屏极工作电压较低，屏流较大，放大线性良好，处理微弱信号的能力优于常用的高μ双三极管。

有资料介绍，它的优异特性要在屏极工作电压150V以下，屏流4mA以上才能得到充分的发挥，屏极负载电阻在5kΩ~20k0时最台适。

它的同类型管是EB8CC、6922等，国产型号是6N11。

6DJ8国外有多家制造，如西德SIEMENS、Telefunken、英国MULLARD、美国军用JNA6922等。

厂家不同音效也有差异，一般认为，SIEMENS金脚的E88CC音效要胜出一筹，国产的6N11性能也不俗。

6N3早年用在电视机上作高频电压放大或混频，是中μ小九脚双三极管，屏极工作电压在150V以下，屏极电流较大，高频特性良好。

北京牌的6N3音色之美颇有口碑。

许多名牌胆前级放大器就用此胆。

它的国外同类型管是5670、396A等，396A是西电的型号；6N3的管脚排列与一般双三极管差别较大，使用时要特别注意。

本机线路见附图，非常简洁，即两级电压放大加一级阴极输出器。

输入级V1是用1/2 6DJ8的三极管共阴极放大，放大后的音频信号从屏极输出，直接送到中间放大级V2(1/2 6DJ8的栅极，进行再次放大。

由于V1、V2是直接交连，这样不单是省去了一只要求很高的耦合电容，同时还可以避免因交连电容而引起的相位失真，频响也会更宽阔。

放大后的信号从V2的屏极输出，经交连电容送到音量电位器W1的输入端，为了提高线路的性能，使前一级送来的音频信号的质量进一步改善，V2的阴极电阻不设旁路电容，使本级有少量的电流负反馈。

音响用电子管的参数及其选用音响用电子管的参数及其选用电子管的参数与晶体管有很大的区别，同一型号的晶体管其各种参数允许有较大范围的差异，例如β值及截止频率等，均不可能有准确的数值。

电子管则不同，某一型号的电子管其基本参数误差值可以做到极小，小到实用中可以忽略的程度。

为厂不同的使用目的，各国都将电子管分成不同的档次。

如国产电子管，即分成T(特级)、J(军级)、Z(专用级)、M(民用级)级。

但这些级别的含义并不是按电子管的质量好坏排列，主要指基本参数的误差范围及某些特殊要求。

专用级的电子管可按用户的要求，使S达到±0．1Ma/V，μ可以达到5％的精确度。

例如M级6N8P，其栅极—阴极间绝缘电阻≥10MΩ，而T级6N8P则要求≥100MΩ，同时还要求两个板极的电流差值≤2mA(M级无此要求)，另外还要有较好的抗震性。

因此，根据电路要求选择电子管，主要应以其基本参数为准，至于名胆或靓胆，还要看用在什么电路中。

虽然，12AX7称得上音响中的名胆，但其μ≈100，最大栅极信号振幅<2VP-P，如果用在驱动级绝无好声之说。

电子管和晶体管一样，也有一系列极限参数，使用中绝对不允许任何一项指标超过极限值。

最近，某刊的一制作稿中为了提高单级增益，采用大阻值板极负载电阻，将6N1的板极供电电压竟提高到600～700V……。

本文以下对电子管的极限参数、基本数据的含意、应用中选择的数据作一简要说明。

电子管极限参数的意义电子管手册中，对电子管各电极最大电压或电流均给出极限值，使用中如果超出极限参数，一是使电子管过早衰老，二是使电路不能正常工作。

对各级电压、电流极限值的意义无需解释，因为和晶体管的极限值相同，仅是电子管瞬间超过极限参数，其损坏的过程不像晶体管那么快。

而有的电极电压、电流超过极限值，只是使其衰老速度加快。

所以，多数人对电子管极限参数的规定不十分注意，常见的误解有：1．极限板压不是RC耦合放大器中的实测板极电压因为RC耦合放大器的板极负载电阻RC常取200kΩ—470kΩ的高阻值，放大器：工作时板极电流的平均值在RC上产生较大压降，所以测试板极电压远低于板极供电电压。

经典电子管胆前级胆机比较电子管在音响应用方面，最简单又最实用的莫过于作前级放大，因为前级不需要昂贵又复杂的输出变压器，同时也由于它需要的工作电源电压高，这使得讯号的放大倍数较大、动态裕量高，即使是放大到几十伏电压也不会因为供电压的限制而造成削波失真。

　我十年前的音源是飞利浦早期的16bit CD机，出于电子管前级能给干硬的数码声增添音乐韵味和改善听感，也由于因它较易制作和回报率高，这些年来也制作过不少不同线路几款前级，当然这不是想研究出什么伟大的经典之作，但边学边玩的制作乐趣也让人得到一定享受和进步。

前一段时间笔者再从收藏箱中将这几部前级取出来并略经改良以重温旧梦。

这几部前级各具特色，值得电子管爱好者他细玩赏聆听，为了吸引更多读者制作胆机，也期望能抛砖引玉，笔者在这里向各位介绍和比较这些前级线路及它们的音效特色，以供读者作参考。

6N11一级共阴极放大线路6N11的国外型号为6DJ8，用6N11制作一级共阴极放大的前级线路如图1。

此机是笔者制作的第一部电子管前级，当年为了求简单和制作容易，高压不设稳压线路，当然采用稳压供电时效果更好，现为了取得较好的音效，笔者给它加了一个简单的三端稳压电源，并且原来串在电源中的5W2.5K电阻也用一个小型扼流圈替换，这使得滤波效果更好，电源的质量得到简单的提高。

灯丝用稳压直流供电时可减低交流噪声，而用交流供电时，虽对电子管寿命有益，但对信噪比的影响较大，而且灯丝接地点须反复试验才有较好的效果，结果灯丝还是采用了直流稳压供电。

　本线路简单易制，成功率极高，不失为电子管爱好者入门之选。

6N11（6DJ8）电子管原本是用于电脑或电视机的高频VHF放大的Cascode线路，英国音响杂志“Class Audio”曾有两篇文章探讨这个电子管的优缺点。

其中一篇的作者以测量多个6DJ8的技术指标来证明该电子管在各方面表现都不理想，如它的屏流偏置为15MA时，互导率虽高达12500microhms,，但是一般音频放大电路选择偏置于典型的1.5MA时，互导率仅为780—800microhms，因此该文作者表示这种电子管只能用在高偏流的阴极输出线路上。

几款胆前级电路及制作电路图近几年,胆机又逐渐被人们认可和接受,在发烧圈也掀起了一股胆机制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推荐几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡1.马碲斯胆前级原理图如图1所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用12AX7与12AT7作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡发烧友还可采用并管的方法来摩此电路(可参考后面介绍的JADIS 电路),这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士7胆前级原理如图2所示｡该线路用12AX7作两级放大,后接12AU7阴级跟随器作为信号缓冲｡众所周知,马兰士7胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士7胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士7胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡3.和田茂氏胆前级原理图如图3所示｡针对传统马兰士7电路的一些不足,日本人和田茂在马兰士7电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器｡由于SRPP输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士7线路中频甜润的特色,其分析力与高､低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用 12AT7｡4.JADIS胆前级原理图如图4所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采用12AT7作两级电压放大,并用12AT7作阴极输出｡使前后级阻抗能很好地匹配,并提高负载能力｡为了得到较大的输出电流和较低的输出阻抗,该电路将双三极管并联使用,这也是其特点之一,其音质醇和通透,比马兰士7更具有浓烈的音乐味,高频与低频也明显胜于马兰士7,最适合欣赏古典音乐｡图5是一款简单易制､性能出众的胆机稳压电源｡该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求｡高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流､胆稳压､主板､电源一体化大板双面镀金设计)均可与该电源板搭配使用｡对胆机制作,一些发烧友特别推崇搭棚焊接法｡但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产｡笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路｡笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机｡板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品｡夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声｡俗话说:“好马配金鞍”｡胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作｡笔者使用厂家提供的套件,电子管为国产出口型产品, 电阻为2W､3W美国电阻,如DALE电阻､AB碳阻等｡而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA､ERO､SAMWHA､Rubycon等品牌｡变压器则有A 级材料制作的100WE型和R型两种规格可供发烧友选择｡对于相关部件如音源选择､音量控制, 也有多种方案可供选择,如继电器音源切换,手动音量控制板､顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入､输出端子､豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面｡装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音｡若试音正常后,即可把所有器件安装到胆前级机箱内｡整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!。

电子管6P15制作的前置放大器6P15早年主要用于电子管黑白电视机视频电压放大，视频电压放大线性优劣、失真度大小直接影响电视图像的质量。

视频放大器虽然与音频放大器相似。

但它的要求是比较高的。

借鉴视频放大理念和尝试用视频放大元器件制作音频放大器一，意义独特。

6P15是专门为高频电路设计的专业电子管之一，尤其是对幅频特性FR和噪声（Noise）的要求极为严格，在技术上具有抗微音效应，反映在电视图像中即避免由于振动而产生噪波点，一些“玩家”大胆地将其“移植”到音响设备。

竟产生令人意想不到的优越效果。

笔者制作的本前级电路如附图所示，它结合了视频放大电路特点，并融合现代音响特色。

图中6P15阴极电阻由两只电阻串联组成，接地端一只电阻并接有旁路电解电容。

它是纯直流负反馈偏置。

接6P15阴极一端电阻未并接电容，它是交、直流复合负反馈偏置。

既能取得线性工作点，又能保证电路的稳定性。

考虑电解电容在高频时的感抗对高音频清晰度的影响。

在6P15阴极接上一只0.0068μF云母电容。

以提高高频音域的通透度、空气感。

6P15阳极负载电阻，借鉴古典唱机用的频率均衡电路。

该串联网络电阻按1:1O串接而成。

在6P15阳极电阻上再并接一路“频率校正”网络，不仅对低频具有良好的提升作用，而且还有抑制高频噪声、预防啸叫以及消除自激的功能，使得整机电路放大线性均衡、频响平坦、失真度小。

6P15输出耦合电容不宜取值过大，电容取值过大且体积也大，会使分布电容增大；栅漏电阻的数值不宜太大，太大时会使电子管工作不稳定。

本前级为了取得纯净的直流电源，采用双电源变压器组成非全耦合电源变压器供电。

使电网中的杂波信号得以衰减而不被传输。

一、元件选用电源变压器和阻流圈采用上海无线电27Y一产品：电源变压器功率为100W左右：阻流圈规格为10H/100mA。

选用合适的底盘。

将电源变压器和阻流圈加屏蔽罩。

元器件应合理布局，焊接要尽量紧凑。

信号座采用镀金绝缘座。
