807电子管功放电路图大全（十款模拟电路设计原理图详解）807电子管功放电路图（一）FU-7（807）大功率电子管是目前国内拥有量最多，且价格最便宜，用它制作的纯电子管后级，其音质可同EL-34相比美，远胜于6P3P（6L6）制作的功放。
功放线路如图1电源电路如图2。
第一级采用一只6N11（6DJ8）作并联推挽式电路放大，这种电路是电子管所特有的，高频响应极好。
直接耦合到下一级，第二级是用6N1（6DJ8）构成长尾式倒相电路（共阴级负载倒相）。
这种倒相电路相比分负载倒相式电路音质要好的多，且有约17db的增益。
第三级是用6N1构成的阴极输出去推动末级的807大功率管。
807电子管功放电路图（二）FU-7推动的胆机功放电路图+电源电路图自制一款优质的胆功放，其电路原理如图1所示。
供电电路如图2所示。
推挽输出变压器制作原理如图3所示。
该机的谐波失真为0.3%时，输出功率为lOW。
通频带从15H：-22kHz。
另装有音质调节电路。
制作要点：（1）选择设计优良的电路图;（2）选择优质的元器件;（3）有一只失真小、效率高的输出变压器，以及功率较大的电源变压器;（4）选择高性能的电子管，军用品更佳。
这台自制的优质胆功放，造价便宜。
变压器和电子管从旧货电子市场购买，多数是库存积压，也有拆机管。
购买电子管时，鉴别方法为灯丝不断、管子不漏气。
变压器购回后，按图2.图3重新绕制。
元器件选择：（1）功放级采用两只FU-7外型号为807;（2）倒相级采用6N8P; （3）前置放大及音质调节级采用6J1、6N1，该部分单独供电，并经严格隔离，尤其是6，11，最好单独加隔离罩，周边再加金属隔离板。
该电路所采用的电容，不允许漏电，尤其是推动功放管的两只0.47 w F栅极祸合电容，以及推动倒相级两只0.22 w F电容，这四只电容，不但参数要分别一致，而且耐压较高，该功放采用的是600V铁壳无极性电容。
音质调节电容最好用涤纶电容，不但耐压要高，误差要小，而且不允许有微小的漏电现象。
NE5532推动的电子管功放电路原理图
随着VCD机的出现和普及，胆机越来越受音响爱好者的青睐。
本文介绍一款用运放之皇NE5532推动的电子管功放，音质相当不错。
功放管选用曙光6P3PJ级束射四极管，输出功率在7W左右，可以满足一般家庭听音乐要求，电路非常简单，只要焊接无误，不需调试就可工作。
本机功放电路如图所示，电源电路如图所示。
电路原理不再阐述，其中灯丝6.3V电压由LM317T稳压后获得，也可接成如图所示恒流源电路，恒流源电路对延长灯丝寿命有利，但高度稍麻烦，R在1.5欧左右。
制作时耦合电容一定要选用优质CBB电容或钽电解电容，电阻除标明功率以外均选用0.25W金属膜电阻。
很多发烧友之所以不敢“染指”胆机，高压只是一个原因，更重要的是怕输出变压器缠。

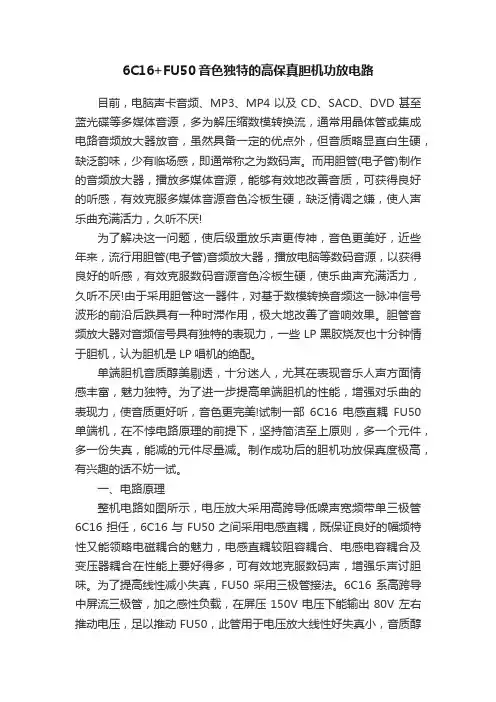

6C16+FU50音色独特的高保真胆机功放电路目前，电脑声卡音频、MP3、MP4以及CD、SACD、DVD甚至蓝光碟等多媒体音源，多为解压缩数模转换流，通常用晶体管或集成电路音频放大器放音，虽然具备一定的优点外，但音质略显直白生硬，缺泛韵味，少有临场感，即通常称之为数码声。
而用胆管(电子管)制作的音频放大器，播放多媒体音源，能够有效地改善音质，可获得良好的听感，有效克服多媒体音源音色冷板生硬，缺泛情调之嫌，使人声乐曲充满活力，久听不厌!为了解决这一问题，使后级重放乐声更传神，音色更美好，近些年来，流行用胆管(电子管)音频放大器，播放电脑等数码音源，以获得良好的听感，有效克服数码音源音色冷板生硬，使乐曲声充满活力，久听不厌!由于采用胆管这一器件，对基于数模转换音频这一脉冲信号波形的前沿后跌具有一种时滞作用，极大地改善了音响效果。
胆管音频放大器对音频信号具有独特的表现力，一些LP黑胶烧友也十分钟情于胆机，认为胆机是LP唱机的绝配。
单端胆机音质醇美剔透，十分迷人，尤其在表现音乐人声方面情感丰富，魅力独特。
为了进一步提高单端胆机的性能，增强对乐曲的表现力，使音质更好听，音色更完美!试制一部6C16电感直耦FU50单端机，在不悖电路原理的前提下，坚持简洁至上原则，多一个元件，多一份失真，能减的元件尽量减。
制作成功后的胆机功放保真度极高，有兴趣的话不妨一试。
一、电路原理整机电路如图所示，电压放大采用高跨导低噪声宽频带单三极管6C16担任，6C16与FU50之间采用电感直耦，既保证良好的幅频特性又能领略电磁耦合的魅力，电感直耦较阻容耦合、电感电容耦合及变压器耦合在性能上要好得多，可有效地克服数码声，增强乐声讨胆味。
为了提高线性减小失真，FU50采用三极管接法。
6C16系高跨导中屏流三极管，加之感性负载，在屏压150V电压下能输出80V左右推动电压，足以推动FU50，此管用于电压放大线性好失真小，音质醇美剔透，色彩斑斓，加之单管封装，声底清净，音场定位准确，声音解析力佳。
电子管6J1前级+虎得1969后级！都是非常经典的电路了，TB及各大音响DIY论坛的DIY制作率都是非常高的，制作难度也很低，只要元件没有装错，都可以成功！1.发烧6J1电子管胆机前级:电源部分：单交流12V 电源供电，电流要求800MA，交流12V 经过整流滤波倍压电路，输出正负28V双电源给电子管供电。
信号处理部分：信号经过电子管6J1 (6J2)缓冲放大，给后级功放使用。
信号为电压信号，不能直接驱动喇叭或耳机。
该电路是一个电子管缓冲前级，主要作用是改善提升音质，去掉音源中刺耳的数码味，令音乐音质能够变得更加的柔和、甜美。
胆机有它独特的“胆味”，能够让声音温暖耐听，音乐感好，氛围好。
其显著的优点就是声音自然关切、动态范围大、线性好，胆机跟功放机的结合不仅可以拥有功放机的柔和甜美、静谧通透的特点，还在它的基础上令音乐拥有胆机浓浓的胆味，令其音乐感更好更耐听，整体的氛围跟动态范围也更好。
是非常值得发烧友玩的一款电路。
2.1969在前面我的电路中也有了，也是属于经典线路，功率不大声音耐听。
配合东芝三极管动力强劲！HOOD1969无疑是历史上很受欢迎的功放电路之一，由英国著名音响家J.Hood于1969年设计，几十年来在范围内仿制者无数，有人拿它来和300B胆机对比，足以说明其声音有多毒，相信大多数发烧友对它的大名早已如雷贯耳。
Hood 1969小甲类功放,功率虽然不大,但用在房间和带书架箱,温暖迷人,是最有胆味的纯甲类功放，不是现在什么数码科技可以取代的,正如电子管一样。
本机器是纯HIFI型，甲类10W,功率不算大，和胆机一样只重音乐味道。
需要很爆棚的考虑.HD1969因为有电容隔直输出，免去了继电器保护带来的损耗。
1969众所周知的音质不需要再多介绍，大家也可以在论坛或者网站看到大量资料，整机声音耐听，1969尤其是对人声的表现非常出色，适合古典等风格，声音也更接近胆机。
声音出众，推荐12-30V单电源供电，电路为对称独立设计，有两组电源输入接口，可以直接并联！推荐供电电压DC12-28V、使用5环铜脚电阻，耦合电容为WIMA，输出电容为化工棕色50V3300UF，使用尼吉康，多款发烧电容！提示：小甲由于是甲类机器，在炎热天气尤其是夏天使用时，温度很高、甚至散热器烫手，请小心合理使用，例如阴凉通风处、或空调房间内。

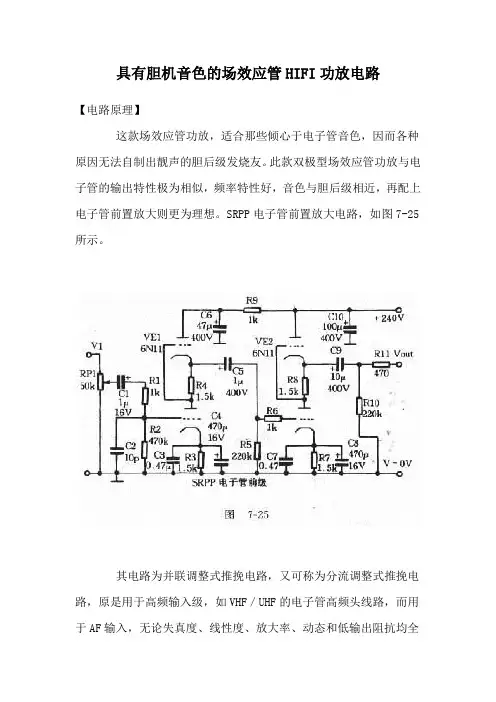

具有胆机音色的场效应管HIFI功放电路【电路原理】这款场效应管功放，适合那些倾心于电子管音色，因而各种原因无法自制出靓声的胆后级发烧友。
此款双极型场效应管功放与电子管的输出特性极为相似，频率特性好，音色与胆后级相近，再配上电子管前置放大则更为理想。
SRPP电子管前置放大电路，如图7-25所示。
其电路为并联调整式推挽电路，又可称为分流调整式推挽电路，原是用于高频输入级，如VHF／UHF的电子管高频头线路，而用于AF 输入，无论失真度、线性度、放大率、动态和低输出阻抗均全面优胜于一般的甲类三极管放大器，巨与许多其它的电子管线路设计相反，SRPP电路的失真率随着频率上升而减小。
此电路明明是两只电子管串联着的，怎么是并联调整式推挽电路呢？这是对交流工作而言，两只管子直流供电方式是串联着的，每只担负一半的电源电压。
但对交流信号就不一样，上面管子的屏极是对地相通，输入取自下面管子的屏极，又由阴极输出（共屏电路），这样两只管子就变成了并联工作了。
因为电子管的栅极是上作在相对阴极为负的情况下，使得偏置电路也极为简单，此原理不能用于晶体管或运放电路中。
场效应管功放级电路原理，差分排动级原理如阁7-26所示。
差分输入级采用场效应挛生模块NPD5565S，其参数为VDss=55V，iDss=6～15mA，其输入特性非常好（高输入阻抗），如无NPD5565S，也可用其它小功率N沟道管，耐压要求大于100V，Gm值配对，误差要小于2％。
VR既是源极负反馈电阻也是中点电位调零电阻。
VT3、VT4是镜像恒流源的特点是对直流电路近似通路，而对交流而言是开路，这样就能满足各管的直流工作点，又能使交流信号尽可能地传送到下一级，这对于推动级来说是最好的，又因不用传统的普通直流放大器的中点伺服电路，使得中点电位调零极方便、简单。
VT5、VT6为电压放大级，因本电路采用电流倾注式，R4决定VT5、VT6的工作电流大小，故调节R4、使VT5、VT6的工作电流为80mA，工作在甲类状态，一方面可以消除可怕的交越失真，另外可使它的负载能力加强。
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端 A 类电子管功放电路图1.输入电压放大级SRPP电路（亦称并联调整式推挽电路）是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
电路见图。
VT1 、VT2 直流通路串联。
VT1 构成普通的三极管共阴放大器，VTr2 构成阴极输出器，对VT1 而言VT2 是一个带电流负反馈的高阻负载。
音频信号由6N3（3）脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTI、VT2 交流通路对输入级负载电阻R4（即功率输出级VT3的栅极电阻）而言等效为并联” 相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1 、VT2 对R4 负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTI的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3 的驱动能力。
*B1专业文档供参考，如有帮助请下载。
R3上的压降2. 6V ，作为VT1的栅负偏压，此负压比现代数码音源输出信号振 幅大1. 5V ，避开了 6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u ・R4/(Ri /2+R4)=35・360k /(5. 8k /2+360k)〜35咅。
其中 u 为 6N3 放大 系数，值为35; Ri 为6N3内阻，值为5. 8k.2•功率输出级功率管6P3P 采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源 +B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的 输出功率。

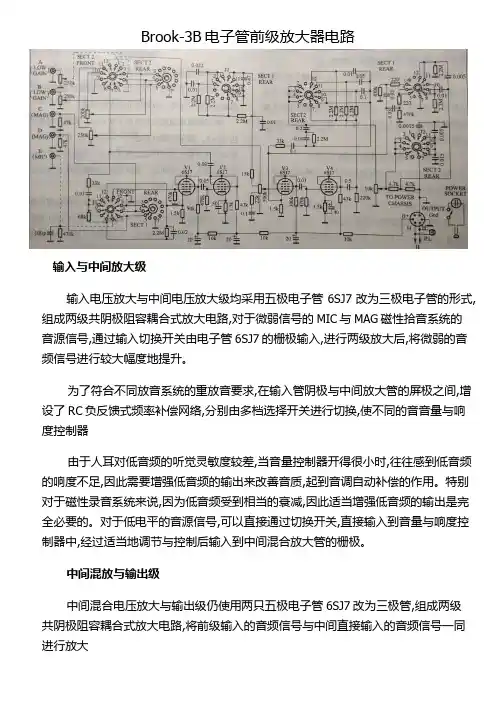

Brook-3B电子管前级放大器电路
输入与中间放大级
输入电压放大与中间电压放大级均采用五极电子管6SJ7改为三极电子管的形式,组成两级共阴极阻容耦合式放大电路,对于微弱信号的MIC与MAG磁性拾音系统的音源信号,通过输入切换开关由电子管6SJ7的栅极输入,进行两级放大后,将微弱的音频信号进行较大幅度地提升。
为了符合不同放音系统的重放音要求,在输入管阴极与中间放大管的屏极之间,增设了RC负反馈式频率补偿网络,分别由多档选择开关进行切换,使不同的音音量与响度控制器
由于人耳对低音频的听觉灵敏度较差,当音量控制器开得很小时,往往感到低音频的响度不足,因此需要增强低音频的输出来改善音质,起到音调自动补偿的作用。
特别对于磁性录音系统来说,因为低音频受到相当的衰减,因此适当增强低音频的输出是完全必要的。
对于低电平的音源信号,可以直接通过切换开关,直接输入到音量与响度控制器中,经过适当地调节与控制后输入到中间混合放大管的栅极。
中间混放与输出级
中间混合电压放大与输出级仍使用两只五极电子管6SJ7改为三极管,组成两级共阴极阻容耦合式放大电路,将前级输入的音频信号与中间直接输入的音频信号一同进行放大
为了提高中间放大级的电性能,在中间放大管6SJ7的阴极与输出级之间加有适当的级间负反馈,以改善放大器的频率响应特性。
输出端设有专门的输出电平控制与输出阻抗的调控装置,并通过输出端的多档切换开关进行选择,使得输出更符合与后级的匹配要求。

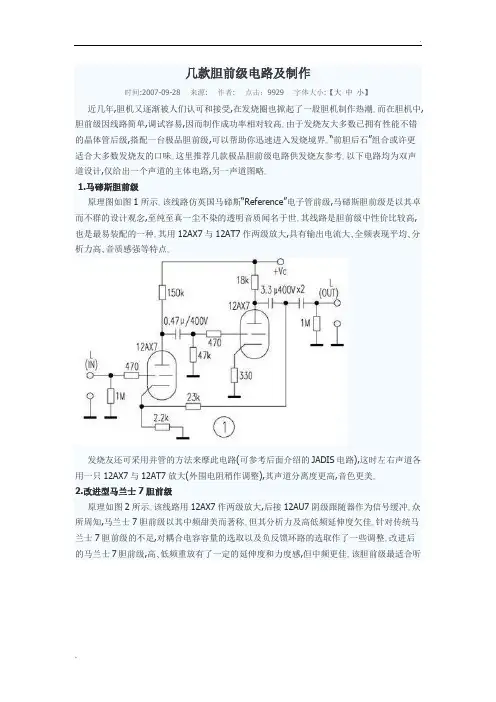

几款胆前级电路及制作时间:2007-09-28 来源: 作者: 点击：9929 字体大小:【大中小】近几年,胆机又逐渐被人们认可和接受,在发烧圈也掀起了一股胆机制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推荐几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡1.马碲斯胆前级原理图如图1所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用12AX7与12AT7作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡发烧友还可采用并管的方法来摩此电路(可参考后面介绍的JADIS电路),这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士7胆前级原理如图2所示｡该线路用12AX7作两级放大,后接12AU7阴级跟随器作为信号缓冲｡众所周知,马兰士7胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士7胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士7胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡3.和田茂氏胆前级原理图如图3所示｡针对传统马兰士7电路的一些不足,日本人和田茂在马兰士7电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器｡由于SRPP输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士7线路中频甜润的特色,其分析力与高､低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用12AT7｡4.JADIS胆前级原理图如图4所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采用12AT7作两级电压放大,并用12AT7作阴极输出｡使前后级阻抗能很好地匹配,并提高负载能力｡为了得到较大的输出电流和较低的输出阻抗,该电路将双三极管并联使用,这也是其特点之一,其音质醇和通透,比马兰士7更具有浓烈的音乐味,高频与低频也明显胜于马兰士7,最适合欣赏古典音乐｡图5是一款简单易制､性能出众的胆机稳压电源｡该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求｡高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流､胆稳压､主板､电源一体化大板双面镀金设计)均可与该电源板搭配使用｡对胆机制作,一些发烧友特别推崇搭棚焊接法｡但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产｡笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路｡笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机｡板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品｡夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声｡俗话说:“好马配金鞍”｡胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作｡笔者使用厂家提供的套件,电子管为国产出口型产品,电阻为2W､3W美国电阻,如DALE电阻､AB碳阻等｡而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA､ERO､SAMWHA､Rubycon等品牌｡变压器则有A级材料制作的100WE型和R型两种规格可供发烧友选择｡对于相关部件如音源选择､音量控制,也有多种方案可供选择,如继电器音源切换,手动音量控制板､顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入､输出端子､豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面｡装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音｡若试音正常后,即可把所有器件安装到胆前级机箱内｡整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!。
电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。
它由两级电压放大加阴极输出器组成，V1为第一级电压放大。
现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。
W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。
V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。
采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。
这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。
传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。
V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。
阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。
它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。
6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。
这里介绍一种微型胆机，给小电视或小收音机或小CD做放大，而且电耗小，又有胆机味。
采用6N3做自动平衡倒相放大，6N1做甲乙类功放，可获得不失真功率1W，推动高灵敏度小音箱，有较好的音色，尤其是听人声—女生歌唱，比大胆机更有一番清丽的感觉。
本机的特点是：所有的变压器均采用代替品，不用专门绕制，价格十分低廉。
高压直接采用市电。
重量较轻。
一、变压器的替代品。
1.输入变压器B1为输入隔离变压器，目的是使输入信号与本机电源隔离。
可直接使用微型变压器—铁心外长3.5cm，高3cm，厚2cm的仪表变压器，初级220V，次级36V或12V以上的即可，使用时，以低压端为外信号输入，以高压端接内电路输入端。
2.输出变压器B2为输出变压器，采用的是微型带110V抽头的电源变压器。
次级为双3V。
铁心外长4.5cm，高4cm，厚2cm的小变压器。
购置这种小变压器时，要注意110V抽头与两端的直流电阻要接近。
3V端可接4Ω扬声器，6V端可接8Ω扬声器。
笔者采用6v端接4Ω小音箱一对，串联接法。
3.灯丝变压器灯丝变压器，采用10W的220V：7.5V的变压器。
市售小变压器一般没有次级6.3V变压器，有的是6V（空载），7.5（空载）变压器。
若采用6V变压器，接电子管灯丝后，会有0.5V—0.8V的压降，会使电子管阴极加热不足。
采用7.5V的变压器，灯丝电压过高，会降低电子管寿命。
本机采用给变压器初级串联电阻的方式进行降压，这样不仅可以较准确地使次级在负载下输出6.3v，而且会使灯丝具有软启动特性。
二、电路特点倒相采用自动平衡式，不需要调整。
输出管6N1阴极电阻上并联的电容，对高低音特性有影响，可根据音箱特性调整。
整流管前串联的电阻不能取消，以防止电源开通时，瞬间充电电流过大，烧毁整流管或烧保险。
三、电路图四、器件表元件功用R1 音量控制电位器，100K C1 输入耦合电容，0.01μ，100VR2 栅漏电阻500K C2 阴极旁路电容，10μ，25VR3 阴极电阻1K，2w C3 倒相级供电滤波电解电容，10μ，400VR4R5 屏极负载电阻，150K，1w C4C5 功放栅极耦合电容，0.1μ，400VR6 倒相级供电滤波电阻，2k，1w C6 阴极旁路电容，10μ-50μ，25VR7R8 功放栅漏电阻，250k C8 功放屏极防震电容，2000P，600VR9 倒相电阻，100K C7C9 整流滤波电解电容，150μ，400VR10 功放阴极电阻，400Ω，2w C10 电源杂波滤波电容，0.1μ，600VR11 整流滤波电阻，500Ω，8W G1 6N3R13 灯丝变压器压降电阻500Ω，10w Z1 2A1000vR14 发光二极管限流电阻，数值根据二极管定。
