实物图与电路图转换练习题

初三物理电路专项训练--实物图转化电路图一、单选题（共28题；共56分）1.如图所示，下列电路图中与实物图一致的是（）A. B.C. D.2.如图所示的四个电路图与左侧实物图对应的是（）A. B.C. D.3.如图所示的四个电路图中与实物图相对应的是（）A. B. C. D.4.如图所示，与实物一致的电路图是( )A. B. C. D.5.如图所示，下列电路图与实物图一致的是（）A. B. C. D.6.如图所示，与实物图一致的电路图是（）A. B.C. D.7.如图所示，与实物图一致的电路图是（）A. B. C. D.8.如图所示实物图，如图中与其一致的电路图是()A. B. C. D.9.9．如图所示，下列电路图与实物图一致的是（）A. B. C. D.10.【A层次题】如图所示，与实物图一致的电路图是（）A. B. C. D.11.如图所示电路图中与右侧的实物图一致的是（）A. B. C. D.12.如图所示，四个电路图中与右边实物图对应的是（）A. B. C. D.13.如图所示，下列四个电路图与实物图对应的是（）A. B. C. D.14.下列各电路图，与实物图一致的电路图是：（）A. B. C. D.15.以下电路图中与实物图一致的是（）A. B. C. D.16.下列与实物图一致的电路图是（）A. B. C. D.17.下列电路图与实物图一致的是（）A. B. C. D.18.下列各电路图，与实物图一致的电路图是（）A. B. C. D.19.在图中的四幅电路图中，与如图所示实物图对应的是（）A. B. C. D.20.如图所示的电路图，与实物图对应的是（）A. B. C. D.21.下列所示的四个电路图中与如图所示实物图相对应的是（）A. B.C. D.22.如图所示，四个电路图中与实物图对应的是（）A. B. C. D.23.如图所示，下列四个电路图中与实物图对应的是（）A. B. C. D.24.如图所示四个电路图中与实物图相对应正确的是（）A. B. C. D.25.如图所示，与实物一致的电路图是（）A. B. C. D.26.在图中的四幅电路图中，与如图所示实物图对应的是（）A. B. C. D.27.在如图所示的四个电路图中，与图所示的实物图对应的是（）A. B. C. D.28.如图所示，下列四个电路图与右边实物图对应的是( )A. AB. BC. CD. D答案解析部分一、单选题1.【答案】A【解析】【解答】解：由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。

初三年级物理-电路图与实物图转换知识归纳：
一、根据电路图画出实物图
根据电路连接画出电路图
·
二、根据实物图画出电路图
三、按要求设计电路
!
1．三盏灯并联
2．将图4-14中实物，根据要求连成电路，并在右边方框中画出相应的电路图．要求Ll与L2串联，开关S1闭合，S2断开时，Ll、L2都发光；开关S1和S2都闭合时只有L2发光，Ll不发光．
3．如图1一1一7，现有三只灯泡、两个开关、一个电源和导线若干．
( 1 ）要求三只灯并联，S1、S2都断开时，只有灯Ll 亮；闭合S1，断开S2时，灯Ll 和L2亮；S1、S2都闭合，三灯都亮．按上述要求画出电路图．( 2 ）根据电路图连接实物．。

实物图与电路图互画练习一、单选题1.如图所示，下列四个电路图与右边实物图对应的是()A.AB.BC.CD.D2.如图所示的四个电路图与实物电路对应的是（）A. B. C. D.3.如图所示，与实物一致的电路图是（）A. B. C. D.第2题图第3题图第4题图4.下图中的电路图和实物图相对应的是（）A. B. C. D.5.飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（）A. B. C. D.6.小轿车上安装一个指示灯，用来提醒司机或乘客车门是否关好．四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光，下图中符合上述要求的电路图是（）A. B.C. D.7.如图所示，与实物图一致的电路图是（）A. B. C. D.二、根据左边的实物图画出相应的电路图3、4、5、三、根据左边的电路图将右图中的实物连接起来1、2、3、4、L1L2S1L1L2S2S1L1L2S1L1S1L2S2L2L1S15、四、根据左边的电路图将右图中的实物连接起来 6、 7、 8、 9、三、电路设计：10、请你设计一电路:一个开关能同时控制两盏灯(两种方法)S 1S 2L 2 L 1S 1S 2L 2L 1L 2S 2S 1+_S 1L 2S 211、根据下列要求, 连成实物电路, 并画出电路图。

电键k1, k2都闭合时, 灯L1和L2都能发光；断开k1, 灯L1和L2都不发光,若闭合电键k1, 断开电键k2, 则只有灯L1能发光。

12、某传达室要求在前后门都装上开关，前门来人按开关，传达室的电铃响，同时红灯也亮，后门来人按开关，电铃响同时绿灯亮，请按要求设计出电路图画在虚线框内，并将实物连成符合要求的电路。

4.2.1电流的测量一、考点分析考点一、电流强度（1）概念理解：导体中电流的大小称为电流强度。

电路图和实物图相互转化练习题
根据电路图连接实物图
1. 按照图甲的电路图，用笔画线表示导线，把图乙所示的实物连接起来。

2. 根据电路图连接实物图。

3.按照图甲所示的电路图，用笔画线表示导线，将图乙电路连接完整。

4.根据电路图(a)，用笔画线代替导线，将图(b)所示的实物元件连接完整。

按要求连接实物图
5. 请根据要求连接如图所示的实物图，要求：灯L₄与L₄并联，开关S₁控制所有用电器：开关S₂控制L₄₄
6.如图所示，有灯泡L₁、L₂，开关S，电源(3V)，电压表，电流表和导线若干，要求：L₂、L₂并联，开关控制整个电路，电流表测总电流，电压表测L₁的电压。

请你用笔画线代替导线连接实物图(L d,L₂电阻分别约为5Ω、10Ω)。

电路图和实物图的互画类型一根据实物图画电路图【解题指导】:首先要识别实物图,确定实物图中有几条电流路径,然后按照一定的顺序画电路图,一般先画出电源,然后从电源的正极开始,按电流的方向顺次逐个将元件用相应的电路符号画出并连接,最后连接到电流的负极,也可以从电源的负极开始,以相反的次序连接。

1.画出图1中实物图所对应的电路图。

图12.请根据图2所示实物图,在虚线框内画出对应的电路图。

图23.根据图3中的实物图,在虚线框内画出对应的电路图。

图34.根据图4所示实物电路,在虚线框内画出对应的电路图。

图45.请根据图5所示实物电路,在虚线框内画出对应的电路图。

图5类型二根据电路图连接实物图【解题指导】:应先认真观察、分析电路,沿电流方向逐个分析各元件的连接方式;对于并联电路,要注意分流点和汇流点与实物图的对应,在连接实物图时注意导线不要交叉。

6.如图6所示,图甲是玩具电风扇的电路图,请在图乙中连接它的实物电路。

图67.按照如图7甲所示的电路图,将图乙中各个元件连接起来。

图78.根据图8甲所示电路图,将图乙所示实物图连接完整。

图89.按照如图9甲所示的电路图,用笔画线代替导线将实物图乙连接完整。

(连线不得交叉)图910.按照图10甲中的电路图,将图乙中的实物图连接完整,连线不能交叉。

图1011.按照如图11甲所示的电路图,将图乙中电路元件一一对应地连接起来。

图1112.一商品仓库,后门进货、前门取货。

现有红、绿两只灯泡和一个电铃装在一块木板上,另有一个电池组、两个开关,还有若干条导线。

如图12甲所示是为仓库值班人员设计的电路图;电铃响同时绿灯亮,表示取货人在前门按开关;电铃响同时红灯亮,表示送货人在后门按开关。

按要求连接图乙中的实物。

图12▶类型三根据题意画电路图或连接实物图【解题指导】:首先根据题意确定用电器的连接方式,再根据开关的控制情况确定开关的位置,最后根据画电路图或连接实物图的方法作出解答。

13.在一个简单电路中,由干电池供电,开关控制微型电动机工作,请在虚线框内画出电路图。

实物电路图转电路图作图题专项练习30题（有答案）1．根据实物图画出相应的电路图：2．根据实物图画出相应的电路图：3．根据实物图画出相应的电路图：4．根据实物图画出相应的电路图：5．根据实物图在方框中画出对应的电路图．6．按如图所示的实物图画出电路图：7．根据实物图画出相应的电路图：8．画出下面实物电路的电路图9．根据实物图画出电路图．10．根据图1实物图的连接方式，在图2虚线框中画出相应的电路图．11．在图甲中，根据实物图，在图乙的方框中画出相应的电路图．12．根据实物图在方框内画出电路图13．观察手电筒结构图，在虚线方框内画出对应的电路图．14．请根据图中的实物图画出对应的电路图．（电路图中需标明各元件的符号）15．根据实物图，在方框中画出电路图16．将实物电路图转换成电路图．17．画出如图对应的电路图．18．在虚线框内画出图所示的实物图的电路图19．根据如图所示的实物连接图，在虚线框中画出相应的电路图．20．根据如图所示的电路，请在虚框中画出这个电路的电路图．21．如图是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图．22．如图所示的电路中，电压表测的是灯L1两端的电压，请在线框中画出该实物图的电路图．23．根据实物图1，画出电路图2．24．根据实物图在虚线框中画出对应的电路图．25．在实物图下方画出出与其对应的电路图：26．在如图所示的电路中增加一根导线（用笔画线表示），使电路变为并联电路，并在右侧的虚线框中画出对应的电路图．27．按实际电路画出电路图．28．根据图所示电路，在方框内画出对应的电路图．29．根据实物图，在旁边的方框内画出电路图．30．根据下面的实物连接图，在右面的方框内画出对应的电路图．实物电路图转电路图作图题专项练习30题答案：1．根据实物图画出相应的电路图：【分析】从实物图中可以看出两灯泡串联连接，根据实物图用各元件符号表示即可．【解答】解：电流从正极出发，经灯泡L1、开关S、灯泡L2回负极，如下图所示：【点评】会识别电路，会根据是实物图准确地画出电路图，注意电流从正极流出，最后回到负极．2．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关S2接在干路中，开关S1控制灯L2所在支路，据此画出电路图．【解答】解：由实物电路图可知，从电源正极出发，经开关S2分为两条支路，一路经灯L1，另一路经灯L2、开关S1，然后共同回到电源的负极；如图所示：【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．3．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关K1控制干路，开关K2控制灯L1所在支路，据此画出电路图．【解答】解：电流从正极出发，经K1开始分支，一支经灯泡L2，另一支经开关K2、灯泡L1；两支电流汇合后回到负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．4．根据实物图画出相应的电路图：【分析】从实物图可以看出，两个灯泡并联，开关S1控制整个电路，S2控制L1的支路，S3控制L2的支路，根据要求画出电路图即可．【解答】解：电流从正极出发经开关S1分支，一支经S2、L1；另一支经L2、S3然后共同回负极，如图所示：【点评】本题考查根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况，这是本题的重点也是难点．5．根据实物图在方框中画出对应的电路图．【分析】由实物图可知，电动机和灯泡并联，开关S1控制干路，开关S2控制支路，【解答】解：由实物图可知，从电源正极出发开始分支，一支经电动机、开关S2，另一支经灯泡L，然后共同经开关S1回到负极；如图所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．6．按如图所示的实物图画出电路图：【分析】首先对实物图进行分析，明确灯泡的连接关系和各个开关的控制作用，然后根据连接关系画出电路图．【解答】解：分析实物图可以看出：电流从电源正极出发，经过开关S1后分成两支，一支经灯泡L2、开关S2；另一支经灯泡L1，然后共同回到负极．如图所示：【点评】本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．7．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关K1控制灯L2所在支路，开关K2控制灯L1所在支路，据此画出电路图．【解答】解：电流从正极出发开始分支，一支经开关K1、灯泡L2，另一支经开关K2、灯泡L1；两支电流汇合后回到负极，如图所示：【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．8．画出下面实物电路的电路图【分析】由电路图知，两定值电阻并联，滑动变阻器和电流表在干路上，S1控制R1，S2控制R2，电压表测滑动变阻器两端电压，由此画出电路图．【解答】解：电流从正极出发，分成两支，一支经开关S1、R1，另一支经R2、开关S2，两支电流汇合后经滑动变阻器和电流表回到电源负极，电压表并联在滑动变阻器的两端，如图所示：．【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．9．根据实物图画出电路图．【分析】1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；所以两灯泡并联，开关分别控制支路．2、由电路图可知，两灯泡串联，根据电流流向法把各电路原件依次画出即可．3、两个灯泡并联，开关S控制整个电路，根据实物图画出电路图．【解答】解：1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；如图1所示：2、先画出电源的符号，按电流流向法，从电源的正极出发依次灯泡、灯泡、开关回到电源的负极即可，如下图2所示：3、由图知：电流从电源的正极流出，经S后分成两支：①灯L1；②灯L2；然后再汇合到一起回到电源的负极．如图3所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．10．（2009•黔西南州）根据图1实物图的连接方式，在图2虚线框中画出相应的电路图．【分析】先分析电路的连接方式，然后根据实物图画出对应的电路图．【解答】解：由图可知，电流从正极出发经灯泡、滑动变阻器、电流表回负极，电压表测量灯泡两端电压，电路图如下图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．11．在图甲中，根据实物图，在图乙的方框中画出相应的电路图．【分析】由图可知，两个灯泡并联，S1控制整个电路，S2控制灯L2，根据实物图画出电路图．【解答】解：分析实物图可以看出：电流从电源出发分成两支，一支经灯泡开关S2、L2；另一支经灯泡L1，然后共同经开关S1回到负极．如图所示：【点评】本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．12．根据实物图在方框内画出电路图【分析】首先对电路进行分析，明确灯泡的连接关系及开关的控制作用，然后根据灯泡连接关系及开关位置画出电路图．【解答】解：由实物图知，电流从电源正极出发经开关S1分为两支，一支经灯泡L1，一支经开关S2、灯泡L2；然后共同回到负极．所以两只灯泡并联，电路图如下：【点评】此题考查的是根据实物图画电路图，属于基本技能，分析实物连接，明确连接关系，是画出正确电路图的关键．13．观察手电筒结构图，在虚线方框内画出对应的电路图．【分析】手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．【解答】解：在手电筒中，按钮相当于开关，灯泡作为用电器，干电池为电源，金属外壳和弹簧相当于导线；所以这是灯泡的简单电路，电路图如图：【点评】本题考查根据实物图画电路图，根据实物图画电路图是整个初中物理的难点，也是中考必考的内容．14．请根据图中的实物图画出对应的电路图．（电路图中需标明各元件的符号）【分析】串联电路只有一条电流路径，并联有多条电流路径，根据实物电路图，应用分支法分析清楚电路结构，明确各电路元件的连接情况，然后根据实物电路图作出实验电路图．【解答】解：电流从正极出发分支，一支经灯泡L1、开关K1，另一支经开关K2、灯泡L2；两支电流汇合后经开关K3回到负极；即两灯泡并联，开关K3控制干路，开关K1控制灯L1所在支路，开关K2控制灯L2所在支路．根据实物图作出电路图，如图所示：．【点评】本题考查了根据实物电路图作实验电路图的问题，分析清楚电路结构、明确各电路元件的连接方式，是正确解题的前提与关键．15．根据实物图，在方框中画出电路图【分析】从实物图中可以看出两灯泡并联连接，开关控制干路，根据实物图画出电路图．【解答】解：读图可知，电流从电源的正极流出，经开关S后分为两条支路，故这是一个并联电路，如图所示：【点评】根据电流的流向法，明确串并联电路的性质，再结合元件的连接顺序来画电路图，是一般的步骤要求．16．将实物电路图转换成电路图．【分析】从实物图中可以看出，三灯泡并联，开关S分别控制L1、L2．然后按电路图连接实物图，注意导线不能交叉．【解答】解：由实物图可知，三灯泡并联，开关S分别控制L1、L2，从电源正极出发，先连接其中一个支路，然后再连接另一个支路，实物电路图如图所示：【点评】本题考查根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况，这是本题的重点也是难点．17．画出如图对应的电路图．【分析】根据实物图可知，两灯泡并联，开关控制干路，电流表A1测量灯泡L1支路电流，电流表A2测量干路上的电流．【解答】解：由实物图可知，电流从电源的正极流出，分成两支：①一支经电流表A1、灯泡L1；②另一支经灯L2；然后再汇合到一起经电流表A2、开关回到电源的负极；电压表并联在L2两端，对照实物图完成电路图即可．如图所示：【点评】本题考查根据实物图画电路图，关键是分析实物图中电路的连接，本题的难点是分析出两灯泡和电压表的连接情况．18．（2015秋•湛江校级月考）在虚线框内画出图所示的实物图的电路图【分析】由实物图可知，定值电阻、滑动变阻器、电流表、开关串联，电压表测量定值电阻两端电压．【解答】解：从正极开始，依次连接开关、定值电阻、电流表、滑动变阻器，然后回到负极，电压表并联在定值电阻两端，如图：【点评】本题考查根据实物图画电路图，关键是知道实物图中各个用电器的连接方式．19．根据如图所示的实物连接图，在虚线框中画出相应的电路图．【分析】从实物图中可以看出两灯泡串联连接，电压表测灯泡L1两端电压，根据实物图用各元件符号表示即可，【解答】解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2，然后回到电源负极，电压表并联在灯泡L1和电流表、开关两端，如图所示：【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．20．根据如图所示的电路，请在虚框中画出这个电路的电路图．【分析】运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】解：由实物图可知，电流从电源的正极流出，先进入电流表，再分为两支，一支经开关S流经灯泡L1，另一支经灯泡L2，两支路的电流再汇合，最后回到电源的负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．21．（2016秋•武穴市校级月考）如图是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图．【分析】从实物图可以看出，基本电路由电源、开关和电动机组成．【解答】解：从实物图可以看出，基本电路由电源、开关和电动机组成；依次画出电源、开关、电动机，组成电路即可，如下图所示：【点评】本题考查根据实物图画电路图，难点是明白电路用电器的连接情况，根据实物图画电路图是整个初中物理的难点，也是重点．22．如图所示的电路中，电压表测的是灯L1两端的电压，请在线框中画出该实物图的电路图．【分析】由题意要求可知两灯泡串联，电压表并联在L1两端．【解答】解：按电流流向法，先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端，如下图所示：【点评】本题考查根据题意画出电路图，可以根据电流流向法、按先串后并的原则进行连接．23．根据实物图1，画出电路图2．【分析】根据实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．【解答】解：电流从正极出发开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合后经开关S1共同回到电源负极．如图所示：．【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．24．根据实物图在虚线框中画出对应的电路图．【分析】从实物图中可以看出两灯泡并联连接，开关S1控制干路，开关S2控制L2，根据实物图画出电路图．【解答】解：从电源正极出发开始分路，一路经过灯泡L1，另一路经过L2和S2，然后共同经开关S1回到电源负极；如图所示：【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．25．在实物图下方画出出与其对应的电路图：【分析】根据实物图明确电流的流向，确定电路的串并联性质，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：甲图，电流从电源的正极出发，经开关S1开始分支，一支路经过S2、L1，另一支路经过L2、S3，然后两路汇合共同回到电源负极，如图所示：乙图，电流从电源的正极开始分支，一支路经过开关、L2，另一支路经过L3，然后两路汇合共同经过L1回到电源负极，如图所示：【点评】会识别串联电路和并联电路，知道电路中各元件的作用，会根据实物图完成电路图．26．在如图所示的电路中增加一根导线（用笔画线表示），使电路变为并联电路，并在右侧的虚线框中画出对应的电路图．【分析】各用电器首首相连、尾尾相连，电路有多条电流路径的连接方式是并联．【解答】解：当AC相连时，三灯泡首首相连、尾尾相连，组成并联电路，如下图所示：根据实物图可画出下面电路图，如图所示：【点评】本题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念．在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同．同时注意电表的使用规则．27．按实际电路画出电路图．【分析】（1）由实物左图可知，两灯泡并联，开关S1控制L1，S2控制干路，根据实物图完成电路图即可．（2）由实物右图可知，两灯泡并联，开关S1控制干路，S2控制L2，根据实物图完成电路图即可．【解答】解：左图：电流从正极出发经开关S开始分支，一支经灯泡L2，另一支经灯泡L1、开关S1，然后两支共同回到电源负极．如图所示：右图：电流从正极出发经开关S1开始分支，一支经灯泡L1，另一支经灯泡L2、开关S2，然后两支共同回到电源负极．如图所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．28．根据图所示电路，在方框内画出对应的电路图．【分析】电压表的内阻非常大，在识别电路时可以看成断路．先分析电路的连接方式和电压表的作用，由此画出电路图．【解答】解：由实物图知，两灯串联，电压表分别测两个灯泡两端电压，由此画出电路图如图所示：．【点评】此题考查了有关电路图的画法，在按实物图画电路图时，一定要正确分析电路，并注意电路元件的连接顺序．29．根据实物图，在旁边的方框内画出电路图．【分析】分析实物图，确定电路的串并联性质，明确电流的流向，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：根据实物图可知，从正极出发经开关S2、电流表分两条支路，一支路经开关S1、灯泡L2；另一支路经灯泡L1；然后两路汇合共同回到电源负极；如下图所示：【点评】由实物图画电路图和由电路图连接实物图，一般都是采用电流流向法，即从电源的正极开始依次串联各电路原件或画出电路符号，若是并联再把并联的部分并到相应的位置即可．30．根据下面的实物连接图，在右面的方框内画出对应的电路图．【分析】运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】解：根据实物图可知，从正极出发开始分支，一支流向灯泡L1，另一支流向开关S2、灯泡L2，然后会合经过S1回负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．。

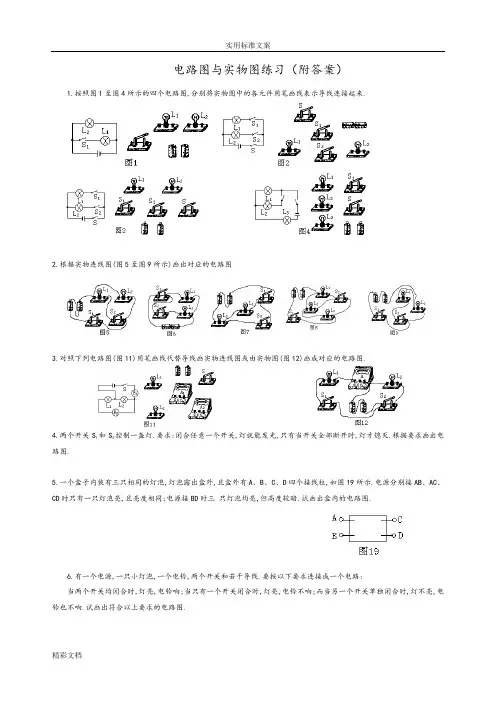

电路图与实物图练习（附答案）1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A 、B 、C 、D 四个接线柱,如图19所示.电源分别接AB 、AC 、CD 时只有一只灯泡亮,且亮度相同;电源接BD 时三 只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A 和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、N与A、B或BC相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S1,L1、L2两灯都亮;(2)只闭合开关S2,L1、L2两灯都不亮;(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么都不接,铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或A、D或B、C铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉)18．(北京市朝阳区)图1所示四个电路中，若闭合开关S ，将会造成电源短路的是19．如图所示，当闭合开关S 后，电路中最容易损坏的是A ．灯泡LB ．电流表AC ．电压表V 1D ．电压表V 220．图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是 A ．甲接电压表，乙接电流表 B ．甲接电流表，乙接电压表 C ．甲、乙都接电压表 D ．甲、乙都接电流表21．一种声光报警器的电路如图3所示。

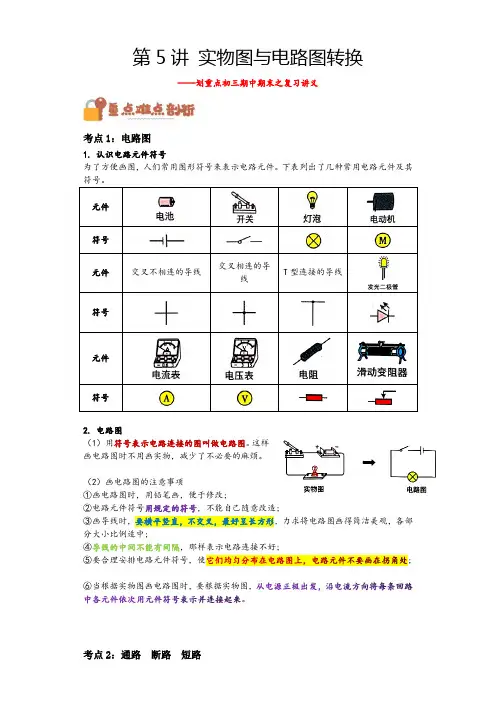

第5讲实物图与电路图转换——划重点初三期中期末之复习讲义考点1：电路图1.认识电路元件符号
为了方便画图，人们常用图形符号来表示电路元件。

下表列出了几种常用电路元件及其符号。

元件符号元件交叉不相连的导线交叉相连的导线T型连接的导线符号元件符号2.电路图（1）用符号表示电路连接的图叫做电路图。

这样画电路图时不用画实物，减少了不必要的麻烦。

（2）画电路图的注意事项
①画电路图时，用铅笔画，便于修改;
②电路元件符号用规定的符号，不能自己随意改造;③画导线时，要横平竖直，不交叉，最好呈长方形，力求将电路图画得简洁美观，各部分大小比例适中;
④导线的中间不能有间隔，那样表示电路连接不好;⑤要合理安排电路元件符号，使;
⑥当根据实物图画电路图时，要根据实物图，。


考点2：通路断路短路类别概念图示特点通路处处连通的电路电路中有持续电流，用电器工作断路某处断开的电路电路中没有电流，用电器不工作短路直接用导线把电源的正、负极连接起来用电器不工作，电路中有较大电流，可能会烧坏电源
考点3：电路图和实物图的转化（1）根据电路图连接实物图
串联电路的连接∶从电源的正极，按顺序依次连接各电路元件。


并联电路的连接--先串后并∶
①从电源正极开始，先连接好电路中元件最多的一条路径;②找准分支点和汇合点，将另一条支路并列连接到第一条支路两端。


找分支点和汇合点时，可借助节点法，即无论导线多长，只要中间没有电源、用电器等，导线两端均可看成同一个点，从电源正极开始，依次用字母或数字标出各个节点，几个用电器共用的两个公共端即为分支点和汇合点。


如图所示，利用节点法可分析出A、B为两个公共端，可从电源正极开始，依次连接S、L1、S1 ，回到电源负极(如红线所示），然后将 L2、S2 并列连接到公共端 A、B两端（如蓝线所示）。

注意∶连接实物图时，导线不能交叉，导线的端点必须接在各元件的接线柱上。

（2）根据实物图画电路图
串联电路:根据电流的走向依次将各电路元件用元件符号表示并连接起来。

L 1 L 2 S 1 图 7实物图与电路图 转换一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图6、图7、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

L 1L 2 图 2 L 1L 2S 1 图 3 S 2S 2 L 1 L 2 S 1图 4S S S 1 L 1 L 2 图 8S 1 SL 1L 2图 6L 1 L 2 S 1 S 2 S 图 5图 9 S 1 SL 1 L 2图 10 L 2 S 1 S L 1 S S 1 L 1 L 2 图 11L 1L 2 图 1L 1 L 2SLS 1S 2+ － D7、在图12中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

8、在图13中，灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

9、图14中在A 、B 两房间都能控制灯泡的通、断电。

10、图15中两灯泡并联，开关S 是总开关，电流表测通过L 1和L 2的总电流11.请根据下表中给出的信息，用笔画线代替导线将图15中实物图补充连接成完整电路．二、根据电路图连接实物图1.开关状态 灯泡发光情况闭合S ，断开S 1、S 2 L 1、L 2均不发光闭合S 、S l ，断开S 2 L 1发光、L 2不发光闭合S 、S 2，断开S 1 L 1不发光、L 2发光断开S ，闭合S 1、S 2 L 1、L 2均不发光L 1L 2 S 1 图12SL 1SS 2L 2 S 1 图 13 图 14 图 15BA 图153.根据图(a)的电路图，在图 (b)中画出对应的实物连接图．三、根据实物图，在下边方框中画出相应的电路图1.（1）（2）（3）2.根据实物电路图，作出电路图．L 1 L 2SL 1 L 2 S L 1L 2S11、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

知识归纳:
初三年级物理-电路图与实物图转换、根据电路图画出实物图
訥4®^
La
Lj
-w-^T
w Li u
U KJ M
冷
a
Li
a
11
®2
S3
Sj
三、按要求设计电路
1 .三盏灯并联
2 .将图4-14中实物，根据要求连成电路，并在右边方框中画出相应的电路图.要求联，开关S1闭合，S2断开时，LI、L2都发光；开关S1和S2都闭合时只有L2发光，LI不发光.
Lj
La Lj L1 L.
3.如图1 一1 一7,现有三只灯泡、两个开关、一个电源和导线若干.
(1 )要求三只灯并联，S1、S2都断开时，只有灯LI亮；闭合S1,断开S2时，灯LI和L2
亮；S1、S2都闭合，三灯都亮.按上述要求画出电路图.
【本文档内容可以自由复制内容或自由编辑修改内容期待
你的好评和关注，我们将会做得更好】LI与L2串
(2 )根据电路图连接实物.。

电路图转实物图题目及答案1.如图所示是某导体中的电流I跟它两端电压U的关系图像，该导体的阻值为（） [单选题] *A.40ΩB.30ΩC.20ΩD.10Ω(正确答案)2.家庭厨房安装的抽油烟机里有照明灯和换气扇。

它们既能单独工作，又能同时工作，如图所示的电路中，符合上述要求的是（） [单选题] *A.B.C.D.(正确答案)3.如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。

下列说法正确的是( ) [单选题] *A.油量变少，电流表示数不变B.油量越少，电流表示数越大C. 油量越多，电流表示数越小D.油量越多，电流表示数越大(正确答案)4.在如图所示的电路中，闭合开关后两盏灯都能发光的是（） [单选题] *A.B.C.(正确答案)D.5.在如图所示电路中，属于串联电路的是（） [单选题] *A.B.(正确答案)C.D.6.在下图的四个电路图中，与实物图对应的是（）[单选题] *A.AB.BC.CD.D(正确答案)7.如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。

闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐，下列选项中正确的是（） [单选题] *A.①会②会B.①会②不会(正确答案)C.①不会②会D.①不会②不会8.如图所示的四个电路中，符合电路基本组成条件且连接正确的是（） [单选题] *A.B.C.(正确答案)D.9.如图所示电路中，电流表 A1、A2 的示数分别为 0.3A 和 0.4A，三个电阻中有两个的阻值相等，电流表内阻不计，则通过电源的电流可能是（） [单选题] *A. 0.3AB.0.35AC.0.45AD.0.5A(正确答案)10.如图所示电路中，下列说法不正确的是（） [单选题] *A. 当S1、S3断开，S2闭合时，L1与L2串联B. 当S2断开，S1、S3闭合时，L1与L2并联C. 当S1、S2、S3闭合时，两灯都亮(正确答案)D. 当S1、S2闭合，S3断开时，只有L2灯亮11.在空气干燥的冬天,化纤衣服表面很容易吸附灰尘。

专题：根据电路图连接实物图（一）方法指导：根据电流路径连接1．按图甲所示的电路图连接图乙的实物图。

解：由电路图甲知，两灯串联，开关控制整个电路。

先连接电源，从电源正极开始，依次连接L1、S、L2，最后回到电源负极，如图所示：2．根据如图甲所示的电路图，用笔画线代替导线，将图乙中元件连接完整。

解：由实物图知，灯泡和电铃并联，干路和电铃支路上各有一个开关，实物图连接如图所示：3．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。

解：由图可知，该电路为并联电路，开关S2接在干路中，控制整个电路；灯泡L1、开关S1串联在支路中；根据电流流向法，先从正极出发依次串联开关S2、灯泡L2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：4．依据如图所示的电路图，在右图中已完成了部分实物的连接，请你用笔画线帮他继续完成该电路剩下的所有连接。

解：原电路中，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联，只控制这个灯；S控制整个电并联电路连接步骤：1.串好一条电流回路2. 标：分流、汇合点3. 并上另外一条支路路，根据电路图连接实物图，如下所示：5．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。

要求：两灯并联，开关控制整个电路，导线不能交叉。

解：由题知，两个灯泡并联，开关在干路上控制整个电路，电流从电源正极流出，经开关后分成两支，分别通过两个灯泡后汇合，回到电源负极，实物图连接如图所示：6．如图所示，请用笔画线代替导线将电路连接完整，要求：开关S 控制两盏灯，两盏灯并联。

解：两盏灯并联，开关S 控制两盏灯，即开关接在干路上，补充电路如下图所示：7．当闭合开关S 1，灯L 1发光，再闭合S 2灯L 1、L 2都发光。

断开S 1、闭合S 2，两灯都不发光，闭合S 1和S 2时，两灯同时发光，根据题意连接图的实物电路。

解：经分析可知，灯L 1、L 2并联，开关S 1位于干路，开关S 2位于L 2支路，从电源的正极出发，依次串联S 1、L 1回到电源负极，然后把S 2和L 2串联后并联在L 1两端，如下图所示：专题：根据电路图连接实物图（二）1．请根据图（a ）所示的电路图，将（b ）图中的各电路元件连接成对应的电路（用笔画线作导线）。
