初三物理教师辅导教案学员编号: 年 级:初三 课 时 数:3 学员姓名: 辅导科目:物理 学科教师: 课题电路图和实物图的转换教学目标1.能够认识简单电路;2.能够掌握电路图和实物图的转换技巧,正确进行电学作图。
授课日期教学内容Ⅰ.知识梳理一、要点提纲:三种类型(1)电表填空(2)补导线(3)补元件(1)节点法:将电路实物图上的各段直接相连的导线在节点上表上字母或数字等,然后对照字母或数字将电路元件连接起来 如:将图1的电路实物图转换成电路图图1 图2 图3首先将导线直接相连的各节点以字母标记(如图2),对照字母编号将电路元件一一连接起来(如图3) (2)电流路径法对于一些比较复杂的电路,也可以采取电路中电流流向的方法,先将电路中某一条最复杂的电路连接起来,然后将其他的较为简单的电路元件(如电压表)连入电路。
如:按照图4所示的电路图,将图5的实物图连接起来。
图4 图5先按照电流从正极出发回到负极的走向,任意选择一条电路(如图6)。
然后按照图六所选择的电流先将涉及到的电路元件直接串联起来(如图7)图6 图7观察电路中仍然还有电压表和电键S1未连接,此时可以结合节点法,确定电压表一断连接在S2和L2这一节点之间且为电流的流向方向,故电压表的正接线柱应接在S2和L2的节点,电压表的负接线柱接在灯L1和电流表A 的节点之间。
同理可以判定S1的接线方法,如图8所示。
图8小技巧:在连接选定电流走向时,要依电流表为准,并且要让电流表尽量多的经过选择的电路,可以避免多次考虑电表正负极的问题。
Ⅱ.例题解析题型一:基于电路设计的补导线问题例1.在如图所示的电路中有两根导线尚未连接,请以笔画线代替导线补上。
补上后要求:两灯都能发光;电流表测通过灯L1的电流;电键S只控制灯L2。
小试牛一刀:在如图所示的电路中有两根导线尚未连接,请以笔画线代替导线补上。
补上后要求:S控制整个电路,S1只控制L1。
小试牛二刀:在如图所示的电路中有两根导线尚未连接,请以笔画线代替导线补上。
电路图和实物图相互转化练习题
根据电路图连接实物图
1. 按照图甲的电路图,用笔画线表示导线,把图乙所示的实物连接起来。
2. 根据电路图连接实物图。
3.按照图甲所示的电路图,用笔画线表示导线,将图乙电路连接完整。
4.根据电路图(a),用笔画线代替导线,将图(b)所示的实物元件连接完整。
按要求连接实物图
5. 请根据要求连接如图所示的实物图,要求:灯L₄与L₄并联,开关S₁控制所有用电器:开关S₂控制L₄₄
6.如图所示,有灯泡L₁、L₂,开关S,电源(3V),电压表,电流表和导线若干,要求:L₂、L₂并联,开关控制整个电路,电流表测总电流,电压表测L₁的电压。
请你用笔画线代替导线连接实物图(L d,L₂电阻分别约为5Ω、10Ω)。
实物图与电路图得转化方法先分析电路,不用着急连电源,先找那些用电器与电表就是并联得,找哪些就是串联得,最后连总电路。
但就是要注意一点:电流表与电压表得连接线柱不要接反了,否则得话要扣分得。
一,根据电路图连接实物图时,一般有以下几个方法:1、先串后并法:从电源正极开始,先连接电路中元件最多得一条支路,再将其她支路并联在此支路上。
2、标号法:从电源正极开始,先连接电路中元件最多得一条支路,再将其她支路并联在此支路上。
3、标路径法:当您瞧到一个电路图,您先识别时串联还就是并联。
如果就是串联,比如说一个电路依次就是从正极到开关S到电器L1到用电器L2到负极,那么我们不妨先在草稿纸上写出电流得方向:+ →S →L1 →L2 →—,然后根据这个就可以依次连接实物图。
如果就是并联,那么我们先分清楚电流从正极到负极有几条路,比如说一个并联电路,它得干路就是从正极到开关S,支路一就是从开关S1到用电器L1,支路二就是从开关S2到用电器L2,那么我们分别写出两条支路得电流方向:+ →S →S1 →L1 –与+ →S →S2 →L2 →-- ,然后找出相同得部分,那么这些相同得部分就就是一条路了,再在不同德部分开始分岔,这样连接实物图,很有效。
二、根据实物图画出电路图根据实物图画出电路图就是初中物理中常见得题目,在这里可做如下假设:(1)、导线像橡皮筋,可伸长可缩短,不会被扯断。
(2)、接点即可拆分,又可以合并。
并且能够移动,只要不夸任何电路元件。
(3)、电路元件可以挪动,只要不跨过任何接点。
(4)、导线可以拆股,可并股。
一般可以拆分多股,多股可以并为一股。
1、替换法、将实物图中得元件用特定得符号替换下来,再将图形整理成规范得电路图得一种方法。
替换时要注意:(1)、必须用特定得符号代替电路元件;(2)、接线柱上得连接位置不能改变;(3)、电源极性、电表正负接线柱不能颠倒。
2、节点法:(1)、在实物图中将各元件用字母标好;(2)、从电源正极出发,找到一个节点(就像三岔路口一样,两条或三条或更多导线交得一点),假定为A点。

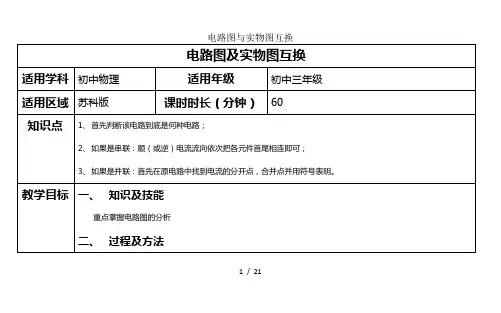

1 / 21教学过程一、复习预习解决电路图及实物图互换的方法:①首先判定电路串并(如果混联,找出整体)2 / 21电路图与实物图互换②a .如果是串联:顺(或逆)电流流向依次把各元件首尾相连即可。
b.如果是并联:首先在原电路中找到电流的分开点,合并点并用符号表明。
把电流分开点各个用电器连在一起做到首首相连;同时把电流合并点各个元件接在一块做到尾尾相接把首尾各及电源的一端连接二、知识讲解课程引入:考点/易错点1、如何根据实物图画电路图根据实物图画电路图的话,先根据电流如何走路从而分析出该实物图到底是串联还是并联。
若是串联电路,则较简单直接逐个顺次的连接就可以了,但注意画电路图的时候需要注意顺序性。
若是并联电路的话关键是先分析出电流到哪里分开的,也就是说要先找到节点,3 / 21电路图与实物图互换然后先画出并联电路这个大框架,后简单修改、添补就可以了。
考点/易错点2、如果简单有效的根据电路图连实物图根据实物图连接电路图需要注意顺序性,最简单的方法是先串后并,即先逐个顺次来连接,然后再把另一条电路并上去就可以了。
但是对于一些实在理解不过来的学生,可以现在电路图上把每一个电路元件符号的左右接线柱用1、2、3、4等数字符号标号,然后通过对应的实物的数字连接起来就可以了。
4 / 21电路图与实物图互换三、例题精析【例题1】【题干】根据如图(甲)所示的实物图,在(乙)虚线框内画出对应的电路图。
【答案】如下图5 / 21电路图与实物图互换【解析】由实物图可看出电路为并联电路,电流到电流表后,其中一条经过电流表流向灯L1,另一条路过电流表但没经过而流向灯L2后回到电源的负极,故该电路的其中一条支路是L1及电流表串联,另一条支路是灯L2,开关接在干路中。
【例题2】【题干】根据电路图连接实物图6 / 21电路图与实物图互换【答案】7 / 21电路图与实物图互换【解析】根据电路图连接实物图的方法,串联电路中,一般是由电源正极出发沿着电流方向遇到什么画什么。
电路图和实物图的相互转化一、根据电路图连接实物图连接实物图注意事项:①连接实物图时候,导线不能交叉,不能穿过电路元件。
②电流表、电压表注的电流正进负出,并且注意选择合适量程,无法选择时候,直线连接较大量程即可。
③电路画完以后再连接电压表。
④滑动变阻器的变化趋势要和电路图中保持一致(即往右滑动时,电阻变化要和电路图一样,要么都变大,要么都变小)。
实操演练1.在研究串并联电路电流的规律时,李同学设计了图甲所示的电路图,闭合开关后,电流表A1的示数为0.9A,电流表A2的示数为0.3A。
则:根据图甲在图乙的实物图上用笔画出连接线,连接线不要交叉。
2.根据左边的电路图,连接右边的实物图。
3.根据图甲所示的电路图,将图乙所示的实物元件连接起来。
(流过两个灯泡的电流都约为0.5A)4.如图所示,请用笔画线代替导线将电路连接起来,要求:S为总开关,L1与L2并联,电流表测L2的电流,电压表测L2的电压,变阻器控制L2的亮度,且滑片P向右移时灯泡变暗。
5.如图1所示是小明同学设计的测电阻的电路图。
请根据这个电路图用笔画线代替导线,将图2中的元件连成电路。
要求:滑动变阻器的滑片P向左移动时,电流表的示数变大。
(允许通过电阻R的最大电流为0.5A,导线不能交叉)6.如图所示,电流表A1示数为0.4A,电流表A2的示数为1.5A,根据电路图,用笔画线作导线把右边的实物连接起来。
(导线不要交叉)7.请设计电路:要求用电流表测量灯泡L2中的电流(0.3A),L1、L2并联,电压表测量灯泡L1两端的电压,变阻器调节L1的亮度,开关控制整个电路,接入电路前要求滑片在最左端为最大阻值处。
请根据要求画出电路图并将实物连接用笔画线代替导线连接完整。
8.如图所示的电路图,将图中各元件连接起来。
9.在下图中请你以笔带线将甲图中的电路图连接好电路。
10.在下图中请你以笔带线将甲图中的电路图连接好电路。
二、根据实物图画出对应的电路图画电路图的注意事项:①首先分析电路,分析这个电路是串联电路还是并联电路,如果是并联电路,要分析清楚并联电路的干路和支路各有哪些电路元件。
专题1:电路图与实物图的转化电路图与实物图的转化是电学中非常重要的一项技能,是学习电学必须掌握的,也是中考中常考的重要知识点之一,准确的掌握电路图与实物图的转化会使你以后学习电学得心应手。
根据实物图画电路图关键看好电路图的连接,电流的流向;根据电路图连接实物图的关键是看好电流的分流和汇合。
1.根据实物图画电路图:(1)观察实物连接图,从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极,每个路径上都有哪些元件;(2)用规定的符号代替各元件,先完成一条电流路径上的元件符号,再完成其他条路径上的;(3)在对应的符号旁边标明对应的字母符号。
注意:(1)电路图中元件符号的位置要尽量与实物图中实物位置一致。
(2)电流从电流表的正接线柱分开,测支路电流,从负接线柱分开,测干路电流;电流汇合到电流表的正接线柱,测干路电流,汇合到负接线柱开,测支路电流。
2.根据电路图连接实物图:(1)串联电路:连接电路时,从电源的正极上用导线依次接好各个元件,最后接到电源的负极上。
(2)并联电路:先连接一条元件较多的支路,形成个“圈”,把剩余的元件都留在“圈”内或“圈”外(可避免导线交叉),再从分流点处引出导线,连接其他支路元件至汇合点。
注意:(1)连接前一定要断开开关,完成连接后,一定要检查电路连接是否正确;(2)闭合开关前,一定要试触,如有异常,及时排除故障;(3)如果电路有多条路径,关键看在哪里分支,在哪里会合;(4)对于有电流表、电压表的电路注意:电流表需串联在电路中,电压表需并联在电路中,并注意量程的选择;(5)连接电路时,导线绝对不允许交叉;(6)对于滑动变阻器要注意“一上一下”的接法以及电路的要求:滑片向左向右(或向上乡下)移动电阻对电流、灯泡亮度等的影响,正确选择下面的接线柱。
3.画电路图的一般要求:(1)完整地反映电路的组成,即要把电源、用电器、导线和开关都画在电路之中,不能遗漏某一电路器件。
(2)规范地使用器件符号。
电路图和实物图相互转化一、选择题1.如下图的四个电路中与下边的图对应的是()2.如图7(a)所示的实物图.与图7(b)所示电路对应的是()3.如图所示的四个电路图中,与实物图对应的是()4.以下电路图中与图实物图一致的是()5.小轿车上大都装有一个指示灯,用它来提醒司机车门是否关好。
四个车门中只要有一个车门没关好(相当于一个开关断开),该指示灯就会发光。
图为几位同学设计的模拟电路图,你认为最符合上述要求的是()6.家用电冰箱的用电部分主要是电动压缩机和照明灯泡。
其中,电动压缩机M受温控开关S1的控制,照明灯泡L受门控开关S2的控制,要求它们既能单独工作又能同时工作。
图中是几个同学设计的家用电冰箱的电路图,其中符合要求的是()7.某大门控制电路的两把钥匙分别由两名工作人员保管,单把钥匙无法打开。
图的电路中最为可行的是()8.教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。
为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。
则在如图所示的四个电路图中符合要求的是()9.为保证司乘人员的安全,轿车上设有安全带未系提示系统。
当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,开关S2断开,仪表盘上的指示灯将亮起;当系上安全带时,开关S2闭合,指示灯熄灭。
下列设计最合理的电路图是()10.楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能。
科研人员利用光敏材料制成“光控开关”,天黑时自动闭合,天亮时自动断开。
利用声敏材料制成“声控开关”,当有人走动发出声音时,自动闭合,无人走动没有声音时,自动断开。
若将这两个开关配合使用(如图),就可以使楼道灯变得“智能化”,这种“智能”电路正确的是:()11.如图所示,电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯点亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭。
在图4的四个电路中,能正确表示冰箱开门状态下冰箱内照明电路的是:()二、作图题12.按图所示的实物图画电路图:13.根据电路图连接实物图:14.根据图中所示的电路图连接右图中的实物图,要求导线不允许交叉,元件要与电路图对应.15.根据实物图画出电路图;16.按照图1所示的电路图,将图2中各元件连接起来。
(用笔画线表示导线,导线不许交叉)19.按图所示的实物连接图,画出电路图:20.根据实物图,在下面的方框里画出电路图。
21.如图所示,按要求画好电路图,再根据电路图,在右边连接出对应的实物图.电路要求:(1)L1与L2组成并联电路, (2)S1控制L1, S2同时控制L1与L2;22.将下图中元件连接成电路图:要求L1、L2并联,开关S仅控制L2(不能移动元件的位置)23.某次物理竞赛有三个小组参加决赛.现请你设计一个用于抢答题的电路,要求:不论哪一个组按开关,电铃都能发出声音,而且指示灯会告诉主持人是第几组按的开关,试画出电路图.24.一个学校两个教学楼一个电源,每个楼各有一个开关,一个电铃。
要求:闭合任何一个开关两个铃都响。
怎样设计电路。
25.火车在车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中的指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内部都有人,请你把图19中的各元件符号连接成符合上述设计要求的电路图。
电路设计与判断1、有一仓库,后门进货、前门取货,现有红、绿两只灯泡和一个电铃、一个电池组、两个开关,还有若干条导线。
请你为仓库值班人员设计一个电路:电铃响同时红灯亮,表示取货人在前门按开关;电铃响同时绿灯亮,表示送货人在后门按开关。
要求在方框内画出设计的电路图,图中要标明红灯、绿灯及对应的前门、后门的开关。
2、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图。
(导线不能交叉)要求:(1)只闭合S1时,红灯发光,绿灯不发光;(2)S1、S2都闭合时,两灯都发光;(3)只闭合S2时,两灯均不发光。
3、一种声光报警器的电路如图所示,闭合开关S1和S2后,会出现的现象是()A、灯亮,铃响B、灯亮铃不响C、灯不亮铃响D、灯不亮铃不响4、现在居民楼楼梯处的照明灯大多装有“声敏”和“光敏”的自动控制装置。
夜晚有人走动发出声音时,电路接通,电灯亮;白天,不论发出多大声响,电灯都不亮,你认为怎样连接电路,才能实现上述功能?画出你设计的电路图。
(光敏”和“声敏”的自动装置相当于两个自动开关,电灯只有在夜晚天黑,而且发出声音时,电灯才会亮。
)5、如图所示电路,闭合开关,发现两灯都不亮,用一根导线并接在L1两端,发现L1不亮,L2亮;再把导线并接在L2两端,发现两灯都不亮,则电路中出现的故障是()A、L1短路B、L1断开C、L2短路D、L2断开由电路图连实物图7、在图11—16中,根据实物图,画出相应的电路图.8、用线条代替导线,将图20中的电器元件连成电路。
要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2;(2)共用一个电池组9连接实物电路10根据图11—18所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.11、在医院里,医务人员需要随时知道患者的的病情,但他们每天巡房确实很累,为此,电工小张拿了一个电铃和一些开关及一些灯泡为他们安装了一套电路,病人有情况只要通过按开关通知医生,医生坐在值班室通过听铃响和灯亮就可以知道是哪个病房或病床的病人有情况。
你知道小张是如何设计的吗?根据实物连接图画出电路图专项训练LSL 1 L 2L 1L 2S 1S 2一.画出下列实物连接图的电路图.(“由电路图连接实物图”:如果是串联电路,则按一定的次序从电源的正极向电源的负极连接,遇到什么就连什么,直到完成;如果是并联电路,可以采取分路完成的方法——先找节点将电路分解成几条路,然后一条一条完成连接;应该注意:实物图中的导线是不允许相交的;导线要连接到电路元件的接线柱上,不能到处乱接。
)二.如图所示,按照电路图连接实物图.(“由实物图画出对应的电路图”:如果是串联电路,则按一定的次序从电源的正极向电源的负极画出,遇到什么就画什么,直到完成;如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接;应该注意:电路图中的导线是平、竖的(要用刻度尺完成);导线的连接应该是密闭的,不能出现断裂的情况;如果是并联电路,还要注意相交且相连的点要用明显的黑点描出。
)电学专题(二):设计并连接实物图、画电路图专题一、根据要求用笔画线代替导线,将各题中的实物连接起来。
1、图1中灯泡L 1和L 2串联,开关控制两灯的通、断电。
2、图2中灯泡L 1和L 2并联,开关同时控制两灯的通、断电。
3、图3中灯泡L 1和L 2并联,开关S 1同时控制两灯,开关S 2只控制灯泡L 2。
4、图4、图5中灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
5、图6中三个灯泡并联,S 是总开关,S 1只控制灯泡L 1, S 2只控制灯泡L 2。
6、图7、图8、图9、图10、图11、图12、图13中两灯并联,S 是总开关,S 1只控制灯泡L 1,请将所缺的导线补上。
L 1L 2图 1L 1L 2图 2L 1L 2S 1 图 3S 2SS 1L 1 L 2图 9S 1SL 1L 2图 7S 1SL 1L 2L 2S 1SL 1SS 1L 1 L 2S 2 L 1 L 2 S 1图 4 S L 1 L 2 S 1 S 2S图 5L 1L 2 L 3S 1SS -图 6L 1L 2S 1图 8SL 1L 2S L 1L 2SL 1L 2S A 2A 1L 1L 2S A 2A 1L 1L 2SL 1L 2SL 1L 2S7、在图13中只接通开关S 时,两灯都亮,同时接通S 和S 1时L 1亮,L 2不亮。
8、灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
9、图15中在A 、B 两房间都能控制灯泡的通、断电。
10、图16中两灯泡并联,开关S 是总开关,电流表测通过L 1和L 2的总电流11、图17、图18中两灯泡并联,开关S 是总开关,电流表只测通过L 1的电流。
12、图19、图20中两灯泡并联,开关S 是总开关,电流表A 1只测通过L 1的电流,A 2只测通过L 2的电流。
13、图21、图22中两灯泡并联,开关S 是总开关,电流表只测通过L 1的电流。
L 1L 2S 1图13SL 1SS 2L 2S 1图 14图 15 B图 16图 17图 18图 19 图 20图 21图 22AL 2L 1V 1V 2L 1L 2SL 1L 2SL 1 L 2SL 1L 2A 2A 1S+-S 114、图23、图24中两灯泡串联,电压表V 1只测L 1两端的电压,图23中V 2只测L 2两端的电压;图24中V 2测L 1、L 2两端的总电压。
15、图25、26中两灯泡并联,S 是总开关,滑动变阻器只控制L 2,电流表只测通过L 1的电流。
二、根据电路图连接实物图 16、 17、 18、 19、图 23L 2L 1V 1V 2图 24图 24图 25L 1SL20、1.2. A1中的电流1.2 A,用A2测灯L1中的电流,已知通过L2的电流为0.7 A.。
连接实物图.3.4.5.电路图转化为实物图实物图转化为电路图L 2L 1S S 2电路图 - + S 1 V 1L 1 S L 2 V 1V 电路图一、电路识别1、如图1所示的电路中,电源是两节干电池,当开关S断时,电流表A的示数为,电压表V1的示数为,电压表V2的示数为。
当开关S闭合后,V1的示数为,V2的示数为___。
图1 图22、如图2所示,若开关S、S1闭合,S2断开,能发光的灯是,电压表所测的是两端的电压;若开关S、S2闭合,S1断开,那么能发光的灯是,电压表所测的是的两端电压;若开关S、S1、S2都闭合,那么能发光的是,电压表所测的是两端的电压。
3、如图3电路,当开关S断开时,电压表V1测量__________两端的电压,电压表V2测量__________两端的电压,当开关S闭合时,电压表V1测量__________两端的电压,电压表V2测量__________两端的电压。
图3 图44、如图4所示的电路里,在圆圈a,b,c上连接适当电表,使灯L1和L2能够正常发光。
如果a是电流表;则电路是____联,b是____表;c是____表。
如果a是电压表;则电路是_____联,b是____表;c是____表。
5、如图5所示,电灯L1、L2、L3的连接方式是_______,电流表A1是测量的电流,电流表A2的测量_______的电流。
