窄间隙焊接技术6.1 窄间隙焊接技术背景随着现代工业及国防装备的日趋大型化和高参数化，厚板、超厚板焊接金属结构的应用也愈来愈广泛，随着焊接结构的大型化，要求得到越来越良好的焊接接头性能。
传统的大厚度钢板焊接方法不仅开坡口困难，焊接速度缓慢，而且焊后板材应力变形很大，从而使生产效率十分低。
窄间隙焊接(Narrow Gap Welding，W) 作为一种先进的焊接技术，有效地克服了以上缺点。
这项技术(NGW)简称:NG于1963年12月由美国巴特尔研究所(Battelle)开发，并由该所的R(P( Meister和D(C(Matin合写文章刊登在《British Welding Journal》杂志的的1966年5月号上。
自从“Narrow Gap Welding”一词在杂志上第一次出现后，立即受到了世界各国焊接专家的高度关注，并相继投入了大量的研究。
6.2 窄间隙焊接技术原理窄间隙焊接技术是在应用已发明的传统焊接方法和工艺基础上，加上特殊的焊丝、保护气、电极向狭窄的坡口内的导入技术以及焊缝自动跟踪等特别技术而形成的一种专门技术。
窄间隙焊接方法分为:窄间隙埋弧焊(N-SAW)、窄间隙钨极氩弧焊(N-CTAW)、窄间隙熔化极气体保护焊(N-GMAW)。
窄间隙焊是一种能提高焊接质量、提高焊接生产率和降低生产成本的工业技术，尤其是高的力学性能和低的残余应力与残余变形，使该技术在钢结构焊接领域中有着巨大的应用潜力和广阔的应用范围。
从技术角度上看，其诸多的技术优越性决定着该技术在薄板除外的所有板厚范围内焊接均有极大的诱惑力。
但从经济角度上看，窄间隙焊接技术的确存在着一个经济板厚范围问题，即在享有其技术优越性的同时，能获得显著经济效益的板厚范围。
一般来讲，板厚越大，其经济效益也越大。
具有明显经济优越性的最小板厚，可称为窄间隙焊的下限板厚。
该下限板厚随着结构的钢种、结构的可靠性要求、结构尺寸及空间位置而不同，但一般为20,30mm。
窄间隙焊接技术的分类和原理窄间隙焊接技术按其所采取的工艺来进行分类〔5〕，可分为窄间隙埋弧焊（NG-SAW）、窄间隙熔化极气体保护焊（NG-GMAW）、窄间隙钨极氩弧焊（NG-GTAW）、窄间隙焊条电弧焊、窄间隙电渣焊、窄间隙激光焊，每种焊接方法都有各自的特点和适应范围。
1.1 窄间隙埋弧焊1.1.1 窄间隙埋弧焊简介窄间隙埋弧焊出现于上世纪80年代，很快被应用于工业生产，它的主要应用领域是低合金钢厚壁容器及其它重型焊接结构。
窄间隙埋弧焊的焊接接头具有较高的抗延迟冷裂能力，其强度性能和冲击韧性优于传统宽坡口埋弧焊接头，与传统埋弧焊相比，总效率可提高50%～80%；可节约焊丝38%～50%，焊剂56%～64.7%。
窄间隙埋弧焊已有各种单丝、双丝和多丝的成套设备出现，主要用于水平或接近水平位置的焊接，并且要求焊剂具有焊接时所需的载流量和脱渣效果，从而使焊缝具有合适的力学性能。
一般采用多层焊，由于坡口间隙窄，层间清渣困难，对焊剂的脱渣性能要求秀高，尚需发展合适的焊剂。
尽管SAW工艺具有如下优点：高的熔敷速度，低的飞溅和电弧磁偏吹，能获得焊道形状好、质量高的焊缝，设备简单等，但是由于在填充金属、焊剂和技术方面取得的最新进展，使日本、欧洲和俄罗斯等国家和地区在焊接碳钢、低合金钢和高合金钢时广泛采用NG-SAW 工艺。
NG-SAW用的焊丝直径在2～5mm之间，很少使用直径小于2mm的焊丝。
据报导，最佳焊丝尺寸为3mm。
4mm直径焊丝推荐给厚度大于140mm的钢板使用，而5mm直径焊丝则用于厚度大于670mm的钢板。
NG-SAW焊道熔敷方案的选择与许多因素有关。
单道焊仅在使用专为窄坡口内易于脱渣而开发的自脱渣焊剂时才采用。
然而，尽管使用较高的坡口填充速度，单道焊方案较之多道焊方案仍有一些不足之处。
除需要使用非标准焊剂之外，它还要求焊丝在坡口内非常准确地定位，对间隙的变化有较严格的限制。
对焊接参数，特别是电压的波动以及凝固裂纹的敏感性大，限制了这一工艺的适应性。

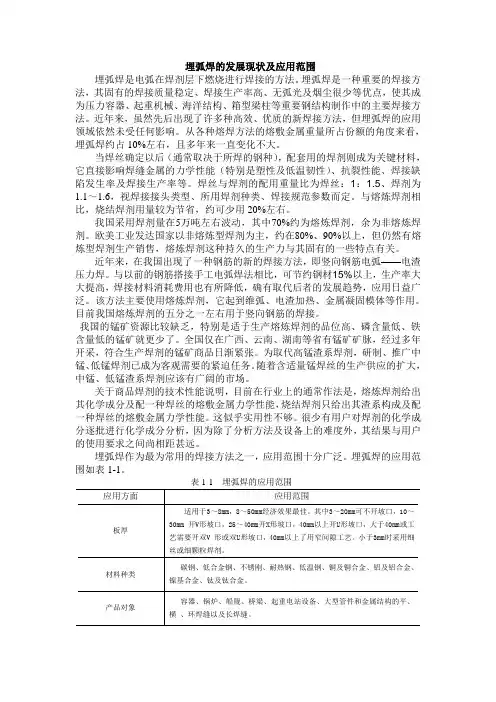

埋弧焊的发展现状及应用范围埋弧焊是电弧在焊剂层下燃烧进行焊接的方法。
埋弧焊是一种重要的焊接方法，其固有的焊接质量稳定、焊接生产率高、无弧光及烟尘很少等优点，使其成为压力容器、起重机械、海洋结构、箱型梁柱等重要钢结构制作中的主要焊接方法。
近年来，虽然先后出现了许多种高效、优质的新焊接方法，但埋弧焊的应用领域依然未受任何影响。
从各种熔焊方法的熔敷金属重量所占份额的角度来看，埋弧焊约占10%左右，且多年来一直变化不大。
当焊丝确定以后（通常取决于所焊的钢种），配套用的焊剂则成为关键材料，它直接影响焊缝金属的力学性能（特别是塑性及低温韧性）、抗裂性能、焊接缺陷发生率及焊接生产率等。
焊丝与焊剂的配用重量比为焊丝：1：1.5、焊剂为1.1～1.6，视焊接接头类型、所用焊剂种类、焊接规范参数而定。
与熔炼焊剂相比，烧结焊剂用量较为节省，约可少用20%左右。
我国采用焊剂量在5万吨左右波动，其中70%约为熔炼焊剂，余为非熔炼焊剂。
欧美工业发达国家以非熔炼型焊剂为主，约在80%、90%以上，但仍然有熔炼型焊剂生产销售，熔炼焊剂这种持久的生产力与其固有的一些特点有关。
近年来，在我国出现了一种钢筋的新的焊接方法，即竖向钢筋电弧——电渣压力焊。
与以前的钢筋搭接手工电弧焊法相比，可节约钢材15%以上，生产率大大提高，焊接材料消耗费用也有所降低，确有取代后者的发展趋势，应用日益广泛。
该方法主要使用熔炼焊剂，它起到维弧、电渣加热、金属凝固模体等作用。
目前我国熔炼焊剂的五分之一左右用于竖向钢筋的焊接。
我国的锰矿资源比较缺乏，特别是适于生产熔炼焊剂的品位高、磷含量低、铁含量低的锰矿就更少了。
全国仅在广西、云南、湖南等省有锰矿矿脉，经过多年开采，符合生产焊剂的锰矿商品日渐紧张。
为取代高锰渣系焊剂，研制、推广中锰、低锰焊剂已成为客观需要的紧迫任务。
随着含适量锰焊丝的生产供应的扩大，中锰、低锰渣系焊剂应该有广阔的市场。
关于商品焊剂的技术性能说明，目前在行业上的通常作法是，熔炼焊剂给出其化学成分及配一种焊丝的熔敷金属力学性能，烧结焊剂只给出其渣系构成及配一种焊丝的熔敷金属力学性能。
窄间隙焊接简介及应用前景作者：沈爱军来源：《中国科技博览》2015年第06期[摘要]本文从窄间隙焊的定义和分类入手，简要介绍了窄间隙焊的概念、应用及发展前景[关键词]焊接方法弧焊窄间隙焊应用中图分类号：P755.1 文献标识码：A 文章编号：1009-914X（2015）06-0345-01前言随着现代工业和重工装备的日趋大型化、高参数化，厚板、超厚板焊接金属结构的应用也愈来愈广泛，窄间隙焊接作为一种新型的、具有很高的焊接效率、优良的焊接接头性能、更低的生产成本的焊接技术，正日益受到焊接领域的重视和企业的青睐。
1.窄间隙焊的概念及分类。
所谓窄间隙焊，通俗讲就是厚板对接接头，焊前不开坡口或只开小角度坡口，并留有窄而深的间隙，采用现有的弧焊方法完成的整条焊缝的高效率焊接法称为窄间隙焊。
窄间隙焊可以应用于平焊、垂直焊、横焊和全位置焊；从材料上，可以焊接碳钢、低合金钢和铝合金。
按热输入量的大小可将窄间隙焊分为两种类型：一种是采用小直径焊丝、小电流，因而热输入量低主要用于焊接热敏感性材料和全位置时焊接；另一种为粗丝，采用较大的焊接电流，热输入量较高，主要用于普通碳钢.。
按其所采取的工艺来进行分类，可分为窄间隙埋弧焊（NG-SAW）、窄间隙熔化极气体保护焊（NG-GMAW）、窄间隙钨极氩弧焊（NG-GTAW）、、窄间隙焊条电弧焊（NG-SMAW）、窄间隙电渣焊（NG-ESW）、窄间隙激光焊（NG-LBW）等。
下面就工业上常用的几种焊接方法作一简要介绍。
1.1 窄间隙埋弧焊（NG-SAW）1.1.1 窄间隙埋弧焊（NG-SAW）简介窄间隙埋弧焊出现于上世纪80年代，很快被应用于工业生产，它的主要应用领域是低合金钢厚壁容器及其它重型焊接结构。
窄间隙埋弧焊的焊接接头具有较高的抗延迟冷裂能力，其强度性能和冲击韧性优于传统宽坡口埋弧焊接头，与传统埋弧焊相比，总效率可提高50%～80%；可节约焊丝38%～50%，焊剂56%～64.7%。
窄间隙埋弧焊随着压力容器壳体厚度的增加，坡口的体积也随之增加，单位长度上的焊缝金属填充量急剧增加，不仅焊接效率降低，而且焊材消耗量明显增加，如此发展了窄间隙埋弧焊。
即厚板对接接头，焊前开Ⅰ形坡口或只开小角度坡口，并留有窄而深的间隙，采用气体保护焊或埋弧焊的多层多道焊完成整条焊缝的高效率焊接法，叫窄间隙焊。
如厚度在 50mm 以上，焊件若采用普通的 V 形或 U 形坡口埋弧焊，则焊接层数、道数多，焊缝金属填充量及所需焊接时间均随厚度呈几何级数增长，焊接变形也会非常大且难以控制。
窄间隙埋弧焊就是为了克服上述弊端而发展起来的。
窄间隙埋弧焊接可以应用于平焊位置焊接。
窄间隙焊接按照热输入的大小可分为下列两种类型：1、低热输入窄间隙焊接采用焊丝直径为0.9~1.2mm，每根焊丝的热输入都都在6kJ/cm以下，坡口间隙为6—9mm之间。
为提高焊接生产率，通常用双丝或三丝，焊丝之间相距50～300mm，每根焊丝有单独的焊丝送进系统、控制系统和焊接源。
200mm厚的钢板采用双丝施焊55层，即可焊成。
其优点为：（1）由于大大缩小了焊缝体积，因此节省了焊丝消耗量，减少了应力和变形。
（2）由于热输入低，可防止焊缝金属裂纹及焊后消除磁力热处理过程中产生的裂纹。
（3）因为是多道焊，后道焊缝对前道焊缝有充分的回火作用，所以焊缝晶粒细小、韧度好。
（4）母材金属能均匀稀释到焊缝中去。
细丝窄间隙焊接，板厚大于50mm，其生产率等经济指标可超过埋弧焊。
板厚在50mm以下时，主要是为了获得优良的焊缝性能和实现全位置机械化焊接。
2、高热输入窄间隙焊接采用焊丝直径2.5~4.8mm，焊件装配间隙为10~15mm，由于焊接电流较大，会形成“梨形”熔深，在焊缝中间易产生裂纹。
为预防裂纹，可以采用直流正接和脉冲电流焊接法。
由于窄间隙焊需要采用特殊的焊枪和焊丝矫直机构，使焊丝能深入到窄而深的间隙内，并使焊接过程不夹渣，焊缝金属与侧壁熔合量良好。
如此窄间隙埋弧焊首先应解决的技术关键在于：1）必须研制出在窄间隙内脱渣性好的焊剂；2）采用焊头能自动跟踪焊缝的焊接设备，保证每层焊道与侧壁的良好熔合；窄间隙埋弧焊可采用三种工艺方案：1）每层单道，这种焊接工艺能在最小宽度在14mm的间隙内完成焊接过程，焊接时间最短，但对坡口间隙误差要求较高，焊丝必须始终对准间隙中心保证两侧壁均匀的熔合。

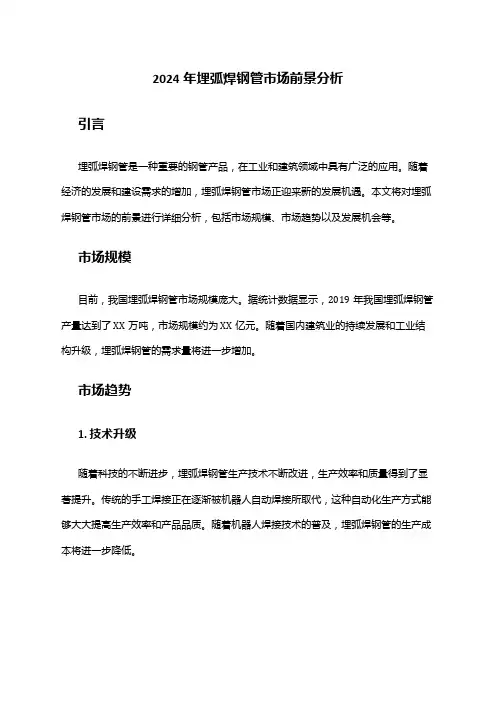

2024年埋弧焊钢管市场前景分析引言埋弧焊钢管是一种重要的钢管产品，在工业和建筑领域中具有广泛的应用。
随着经济的发展和建设需求的增加，埋弧焊钢管市场正迎来新的发展机遇。
本文将对埋弧焊钢管市场的前景进行详细分析，包括市场规模、市场趋势以及发展机会等。
市场规模目前，我国埋弧焊钢管市场规模庞大。
据统计数据显示，2019年我国埋弧焊钢管产量达到了XX万吨，市场规模约为XX亿元。
随着国内建筑业的持续发展和工业结构升级，埋弧焊钢管的需求量将进一步增加。
市场趋势1. 技术升级随着科技的不断进步，埋弧焊钢管生产技术不断改进，生产效率和质量得到了显著提升。
传统的手工焊接正在逐渐被机器人自动焊接所取代，这种自动化生产方式能够大大提高生产效率和产品品质。
随着机器人焊接技术的普及，埋弧焊钢管的生产成本将进一步降低。
2. 环保要求随着环保意识的日益增强，埋弧焊钢管市场对环保产品的需求也在增加。
与传统焊接方法相比，埋弧焊具有较低的能耗和环境污染。
在强化环保要求的大趋势下，埋弧焊钢管市场将迎来更多的机会和挑战。
3. 建筑业发展随着城市化进程的不断推进，建筑业的快速发展对埋弧焊钢管市场的需求带来了巨大的增长潜力。
无论是在住宅建设还是工业厂房建设中，埋弧焊钢管都是不可或缺的建筑材料。
预计未来几年内，建筑业对埋弧焊钢管的需求将持续增长。
发展机会1. 市场扩大埋弧焊钢管市场中，一些省级市场的潜力尚未完全开发。
在国家政策的推动下，中西部地区的工业发展得到了加强，这将为埋弧焊钢管市场带来更多的机会。
开拓这些新兴市场将是企业发展的重要方向。
2. 产品结构优化随着消费者需求的不断变化，埋弧焊钢管企业需要不断优化产品结构，提高技术含量和附加值。
例如，开发更多环保型产品，提供个性化定制服务等。
只有不断满足消费者需求，企业才能在市场竞争中立于不败之地。
3. 国际市场拓展埋弧焊钢管市场的潜力不仅限于国内，国际市场也具有巨大的发展空间。
近年来，我国埋弧焊钢管出口量逐渐增加，产品质量得到国际认可。
焊接进展讲座 A——结课作业姓名：袁亮文学号：09850324班级：焊接技术与工程3班学院：材料科学与工程学院窄间隙焊接技术摘要：随着材料的不断发展，越来越多的材料需要被焊接，为提高效率，出现了许多新型的焊接技术。
关键词：窄间隙、焊接、气体保护窄间隙钨极氩弧焊此种焊接工艺基本不产生飞溅和熔渣，由于电弧的稳定性，也很少产生明显的焊接缺陷，并且也已确立向全位置焊接的应用。
但是这一方法的缺点在于工作效率低，为了提高工作效率，对填充焊丝通电加热的同时，还应该采用热电阻线焊接法，这种方法的有利方面是可以个别选择焊接电流和填充焊丝的送给量。
但是，如果给予填充焊丝过多的通电量，会引起钨极惰性气体保护焊的磁冲击，形成的电弧不稳定。
因此，采取将电弧电流和电线电流分别脉冲化或错开其相位，或将单方面的电流交流化等措施。
超高强钢的使用促进了TIG焊在窄间隙焊接中的应用，一般认为TIG焊是焊接质量最可靠的工艺之一。
由于氩气的保护作用，TIG焊可用于焊接易氧化的非铁金属及其合金、不锈钢、高温合金、钛及钛合金以及难熔的活性金属（如钼、铌、锆）等，其接头具有良好的韧性，焊缝金属中的氢含量很低。
由于钨极的载流能力低，因而熔敷速度不高，应用领域比较狭窄，一般被用于打底焊以及重要的结构中。
窄间隙焊条电弧焊由于窄间隙焊接主要面向机械化及自动化生产，焊条电弧焊在窄间隙焊接中的应用不多，而且焊接质量不好控制。
但实际生产中，窄间隙焊条电弧焊具有其他焊接方法所不能替代的优势（如使用方便、灵活、设备简单等），因此在某些领域中，如在大坝建筑中用于钢筋的窄间隙焊接，解决了由于钢筋连接技术造成的钢筋偏心受力问题，成本仅为绑条焊的1/11；对ф18～40mm的Ⅰ，Ⅱ，Ⅲ级钢适用。
窄间隙电渣焊窄间隙电渣焊除了可以焊接各种钢材和铸铁外，还可以焊接铝及铝合金、镁合金、钛及钛合金以及铜。
它被广泛用于锅炉制造、重型机械和石油化工等行业，近年来在桥梁建造中，窄间隙电渣焊被用于焊接25～75mm的平板结构。

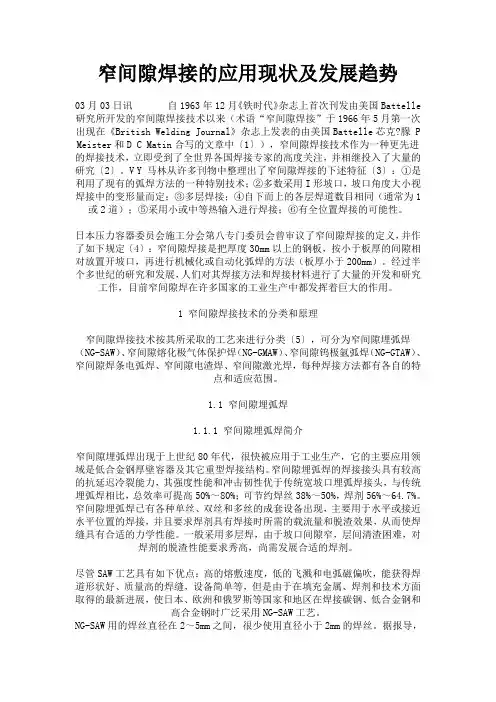

窄间隙焊接的应用现状及发展趋势03月03日讯自1963年12月《铁时代》杂志上首次刊发由美国Battelle 研究所开发的窄间隙焊接技术以来（术语“窄间隙焊接”于1966年5月第一次出现在《British Welding Journal》杂志上发表的由美国Battelle芯克?腞 P Meister和D C Matin合写的文章中〔1〕），窄间隙焊接技术作为一种更先进的焊接技术，立即受到了全世界各国焊接专家的高度关注，并相继投入了大量的研究〔2〕。
V Y 马林从许多刊物中整理出了窄间隙焊接的下述特征〔3〕：①是利用了现有的弧焊方法的一种特别技术；②多数采用I形坡口，坡口角度大小视焊接中的变形量而定；③多层焊接；④自下而上的各层焊道数目相同（通常为1或2道）；⑤采用小或中等热输入进行焊接；⑥有全位置焊接的可能性。
日本压力容器委员会施工分会第八专门委员会曾审议了窄间隙焊接的定义，并作了如下规定〔4〕：窄间隙焊接是把厚度30mm以上的钢板，按小于板厚的间隙相对放置开坡口，再进行机械化或自动化弧焊的方法（板厚小于200mm）。
经过半个多世纪的研究和发展，人们对其焊接方法和焊接材料进行了大量的开发和研究工作，目前窄间隙焊在许多国家的工业生产中都发挥着巨大的作用。
1 窄间隙焊接技术的分类和原理窄间隙焊接技术按其所采取的工艺来进行分类〔5〕，可分为窄间隙埋弧焊（NG-SAW）、窄间隙熔化极气体保护焊（NG-GMAW）、窄间隙钨极氩弧焊（NG-GTAW）、窄间隙焊条电弧焊、窄间隙电渣焊、窄间隙激光焊，每种焊接方法都有各自的特点和适应范围。
1.1 窄间隙埋弧焊1.1.1 窄间隙埋弧焊简介窄间隙埋弧焊出现于上世纪80年代，很快被应用于工业生产，它的主要应用领域是低合金钢厚壁容器及其它重型焊接结构。
窄间隙埋弧焊的焊接接头具有较高的抗延迟冷裂能力，其强度性能和冲击韧性优于传统宽坡口埋弧焊接头，与传统埋弧焊相比，总效率可提高50%～80%；可节约焊丝38%～50%，焊剂56%～64.7%。
窄间隙埋弧焊窄间隙焊接是厚板焊接领域的一项先进技术。
与普通坡口的埋弧焊相比，窄间隙焊具有无可比拟的优越性。
如坡口窄、焊缝金属填充量少，可以节省大量的焊材和焊接工时；由于窄间隙焊时热输入量较低，使焊缝金属和热影响区的组织明显细化，从而提高其力学性能，特别是塑性和韧性。
然而要在深入母材很窄的坡口中实现无缺陷的焊接，难度是很大的。
除了精确制备工件坡口以外，还要从焊接方法、焊接设备、焊缝跟踪、工艺措施等方面解决一系列难题。
经焊接界多年努力，窄间隙焊已发展了多种气体保护焊方法和埋弧焊方法，在各方面取得了实际应用。
窄间隙气体保护焊与窄间隙埋弧焊相比，虽然前者间隙更窄、效率更高，但在电弧的稳定性、气体保护的有效性和电弧对磁场的敏感性等方面都可能出现问题，而且由于间隙更窄，一旦出现问题返修更为困难。
因而对于要求绝对可靠的大型核能容器来说，一般均选择后者而不选择前者。
窄间隙埋弧焊机头的研制为了实现厚板的窄间隙埋弧焊接，首先必须具备窄间隙埋弧焊设备。
1985年进口的瑞典ESAB公司EHD焊机，设计为可进行窄间隙埋弧焊接。
但由于窄间隙埋弧焊机头价格昂贵，没有附带进口。
机头的方案及结构设计窄间隙埋弧焊接时，可进行每层一道、每层两道或每层三道焊接。
其中每层一道的焊接虽然效率较高，但易引起侧壁熔合不良、夹渣、焊缝成型系数过小(易引起结晶裂纹)、脱渣不易等问题，在窄间隙埋弧焊接中很少应用。
而每层三道则由于坡口的加宽而降低了效率。
因此，每层两道的焊接得到了普遍应用。
在每层两道的窄间隙埋弧焊接中，为了保证坡口侧壁的良好熔合而不出现夹渣等焊接缺陷，在每一个焊道焊接时，焊丝端头必须偏向各自接近的坡口侧壁。
为了实现这一点，目前流行的大致有两种方案。
这两种方案各有优缺点，经过分析对比，选择了a型方案。
这是因为：一、该方案导电部分可有较大宽度，承载能力较高，可使用较粗的焊丝(可用Φ4mm，而方案b只能用Φ3mm)，可焊接的坡口深度较大；二、该方案与ESAB公司焊头相同，可以利用ESAB公司其它焊头的某些部件及原有控制线路，便于与原EHD焊机配合。
2024年埋弧焊的操作技术和安全特点一、埋弧焊操作技术(一)埋弧焊工艺参数埋弧焊焊接规范主要有焊接电流、电弧电压、焊接速度、焊丝直径等。
工艺参数主要有：焊丝伸出长度、电源种类和极性、装配间隙和坡口形式等。
选择埋弧焊焊接规范的原则是保证电弧稳定燃烧，焊缝形状尺寸符合要求，表面成形光洁整齐，内部无气孔、夹渣、裂纹、未焊透、焊瘤等缺陷。
常用的选择方法有查表法、试验法、经验法、计算法。
不管采用哪种方法所确定的参数，都必须在施焊中加以修正，达到最佳效果时方可连续焊接。
(二)操作技术(1)对接直焊缝焊接技术对接直焊缝的焊接方法有两种基本类型，即单面焊和双面焊。
根据钢板厚度又可分为单层焊、多层焊，又有各种衬垫法和无衬垫法。
1)焊剂垫法埋弧自动焊。
在焊接对接焊缝时，为了防止熔渣和熔池金属的泄漏，采用焊剂垫作为衬垫进行焊接。
焊剂垫的焊剂与焊接用的焊剂相同。
焊剂要与焊件背面贴紧，能够承受一定的均匀的托力。
要选用较大的焊接规范，使工件熔透，以达到双面成形。
2)手工焊封底埋弧自动焊。
对无法使用衬垫的焊缝，可先行用手工焊进行封底，然后再采用埋弧焊。
3)悬空焊。
悬空焊一般用于无破口、无间隙的对接焊，它不用任何衬垫，装配间隙要求非常严格。
为了保证焊透，正面焊时要焊透工件厚度的40％～50％，背面焊时必须保证焊透60％～70％。
在实际操作中一般很难测出熔深，经常是靠焊接时观察熔池背面颜色来判断估计，所以要有一定的经验。
4)多层埋弧焊。
对于较厚钢板，一次不能焊完的，可采用多层焊。
第一层焊时，规范不要太大，既要保证焊透，又要避免裂纹等缺陷。
每层焊缝的接头要错开，不可重叠。
(2)对接环焊缝焊接技术圆形简体的对接环缝的埋弧焊要采用带有调速装置的滚胎。
如果需要双面焊，第一遍需将焊剂垫放在下面简体外壁焊缝处。
将焊接小车固定在悬臂架上，伸到筒体内焊下平焊。
焊丝应偏移中心线下坡焊位置上。
第二遍正面焊接时，在筒体外，上平焊处进行施焊。
(3)角接焊缝焊接技术埋弧自动焊的角接焊缝主要出现在T形接头和搭接接头中。
窄间隙焊接技术发展与应用现状摘要：窄间隙焊接方法凭借坡口间隙小、焊缝截面积小等特点，在厚板焊接领域应用广泛。
为充分发挥窄间隙焊接方法的优势，即以较高的焊接效率得到外观质量良好、力学性能优良的窄间隙焊缝，必须克服坡口侧壁熔合不良等问题。
本文介绍了窄间隙焊接的特点及应用现状，并对窄间隙焊接中常用的坡口侧壁熔合控制方法进行了分析与比较。
关键词：窄间隙焊接，焊缝成形，侧壁熔合，信息采集1引言随着现代工业日趋大型化的发展趋势，大厚度焊接结构件在工程中的应用愈发广泛，对其焊接接头的性能要求也越来越高。
在焊接结构件的厚度不断增加时，继续应用传统的大坡口多层多道MAG焊或埋弧焊等焊接方法，焊接工程量将成倍增加，焊接生产率低，焊材消耗量大，生产成本高[1]；同时由于热输入量大，将导致焊接热影响区变宽，晶粒粗大，焊接接头将存在较大的残余应力与焊接变形，易产生裂纹等缺陷，力学性能差[2]。
1963年，美国Battelle研究所开发了一种窄间隙焊接方法（Narrow Gap Welding，简称NGW）[3]，该方法的焊接坡口间隙较传统焊接坡口显著减小，应用于厚板焊接时可使焊缝截面积大幅减小，从而降低焊接工程量，在热输入量较小的工况下亦可实现较高的焊接生产率，可保证焊接接头的性能并降低了生产成本。
日本焊接界将窄间隙焊接方法与激光焊接并称为21世纪最适合于厚板焊接的两种方法[4]。
窄间隙焊接方法自20世纪60年代提出以来，便受到了世界各国焊接设备研发机构与专家的高度关注。
美国于20世纪70年代开发出双丝焊接设备，并将其成功应用于潜艇的制造[5]。
日本于1966年开始窄间隙焊接技术的研究，并发展出多种窄间隙方法并广泛应用于实际生产中，日立公司于20世纪70年代末已将该技术成功应用于核电设备压力容器的焊接[6]。
我国的窄间隙焊接技术研究始于20世纪70年代，一机部成都电焊机研究所在70年代末开发出窄间隙熔化极双丝焊接技术，并将其应用于锅炉环缝焊接中[7]。
反应器窄间隙埋弧焊的应用技术摘要:目前，窄间隙埋弧焊是厚板焊接领域减少焊接工作量、降低焊接本钱的高效焊接技术，该技术在厚壁容器组焊领域发挥着越来越大的作用。
与普通坡口的埋弧焊相比，窄间隙焊具有无可比拟的优越性。
如坡口窄、焊缝金属填充量少，可以节省大量的焊材和焊接工时；由于窄间隙焊时热输入量较低，使焊缝金属和热影响区的组织明显细化，从而提高其力学性能，特别是塑性和韧性，由于其在厚板容器的焊接中，效率高、缺陷少的特点得到了广泛的应用。
关键词: 反容器窄间隙埋弧焊焊接工艺措施引言：本文主要介绍窄间隙埋弧焊的工艺特点，焊接时对坡口形式的确定，焊接工艺的选择及埋弧焊机焊接参数优化调整做如下分析，生产实践证明窄间隙焊接工艺经济可靠且能提高焊接质量。
1.窄间隙埋弧焊工艺的要点：1.1焊接坡口形式：通常采用I形或者U形窄间隙坡口，坡口间隙在18~28mm，与普通埋弧焊相比，具有焊缝区域窄、焊缝断面面积减少1/3、焊缝熔敷金属量少、可节省大量填充金属和焊接时间、提高焊接效率，以及明显降低焊接本钱等优点。
