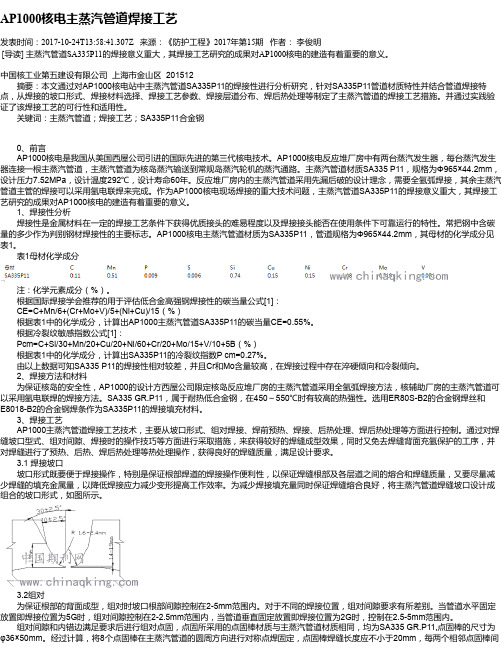

AP1000核电主蒸汽管道焊接工艺发表时间：2017-10-24T13:58:41.307Z 来源：《防护工程》2017年第15期作者：李俊明[导读] 主蒸汽管道SA335P11的焊接意义重大，其焊接工艺研究的成果对AP1000核电的建造有着重要的意义。
中国核工业第五建设有限公司上海市金山区 201512摘要：本文通过对AP1000核电站中主蒸汽管道SA335P11的焊接性进行分析研究，针对SA335P11管道材质特性并结合管道焊接特点，从焊接的坡口形式、焊接材料选择、焊接工艺参数、焊接层道分布、焊后热处理等制定了主蒸汽管道的焊接工艺措施。
并通过实践验证了该焊接工艺的可行性和适用性。
关键词：主蒸汽管道；焊接工艺；SA335P11合金钢0、前言AP1000核电是我国从美国西屋公司引进的国际先进的第三代核电技术。
AP1000核电反应堆厂房中有两台蒸汽发生器，每台蒸汽发生器连接一根主蒸汽管道，主蒸汽管道为核岛蒸汽输送到常规岛蒸汽轮机的蒸汽通路。
主蒸汽管道材质SA335 P11，规格为Φ965×44.2mm，设计压力7.52MPa，设计温度292℃，设计寿命60年。
反应堆厂房内的主蒸汽管道采用先漏后破的设计理念，需要全氩弧焊接，其余主蒸汽管道主管的焊接可以采用氩电联焊来完成。
作为AP1000核电现场焊接的重大技术问题，主蒸汽管道SA335P11的焊接意义重大，其焊接工艺研究的成果对AP1000核电的建造有着重要的意义。
1、焊接性分析焊接性是金属材料在一定的焊接工艺条件下获得优质接头的难易程度以及焊接接头能否在使用条件下可靠运行的特性。
常把钢中含碳量的多少作为判别钢材焊接性的主要标志。
AP1000核电主蒸汽管道材质为SA335P11，管道规格为Φ965×44.2mm，其母材的化学成分见表1。
表1母材化学成分注：化学元素成分（%）。
根据国际焊接学会推荐的用于评估低合金高强钢焊接性的碳当量公式[1]：CE=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15（%）根据表1中的化学成分，计算出AP1000主蒸汽管道SA335P11的碳当量CE=0.55%。
管道自动焊装备发展现状及前景展望引言管道自动焊装备是一种高效、精确的焊接工具，在工业领域广泛应用。
随着制造技术的进步和自动化需求的增加，管道自动焊装备的发展变得越来越重要。
本文将探讨当前管道自动焊装备的现状，并展望其未来的前景。
管道自动焊装备的现状管道自动焊装备的发展经历了多个阶段，从最初的手动焊接工具到现在的自动化系统。
以下是目前管道自动焊装备的主要现状：1. 技术水平的提高随着焊接技术的不断发展，管道自动焊装备的技术水平也得到了显著提高。
采用先进的机器视觉和传感器技术，使得焊接过程更加精确和高效。
同时，自动化控制系统的应用，使得操作人员能够更好地监控和控制整个焊接过程。
2. 多功能性和高度灵活当前的管道自动焊装备具有多种功能和灵活性，能够适应不同类型和规格的管道。
例如，可以实现不同角度和形状的焊接，同时还可以进行多头焊接和多步骤焊接。
这种灵活性使得焊接过程更加高效和精确。
3. 质量控制的改进管道自动焊装备在焊接过程中能够实现更好的质量控制。
通过自动化系统的监控和控制，可以及时发现并纠正偏差，避免焊接质量的下降。
同时，还可以通过实时数据分析来优化焊接过程，提高焊接质量。
管道自动焊装备的前景展望管道自动焊装备在未来有着广阔的发展前景。
以下是对管道自动焊装备未来几个方面发展的展望：1. 智能化的发展随着人工智能和机器学习技术的发展，未来的管道自动焊装备将更加智能化。
通过学习和优化算法，装备将能够根据不同的焊接要求和材料特性，自动调整焊接参数，并实时监控焊接过程。
这将使得焊接过程更加精确和高效。
2. 自适应和自适应控制系统的应用未来的管道自动焊装备将具备更强的自适应能力。
通过传感器和反馈控制系统，装备可以实时感知环境和材料的变化，并根据这些变化调整焊接参数和工艺。
这将使得焊接过程更加稳定且适应性更强。
3. 数据化和云端平台的应用未来的管道自动焊装备将更多地应用数据化和云端平台技术。
通过数据采集和分析，装备可以实时监控和分析焊接过程中的数据，并将这些数据上传到云端平台，实现远程监控和数据共享。

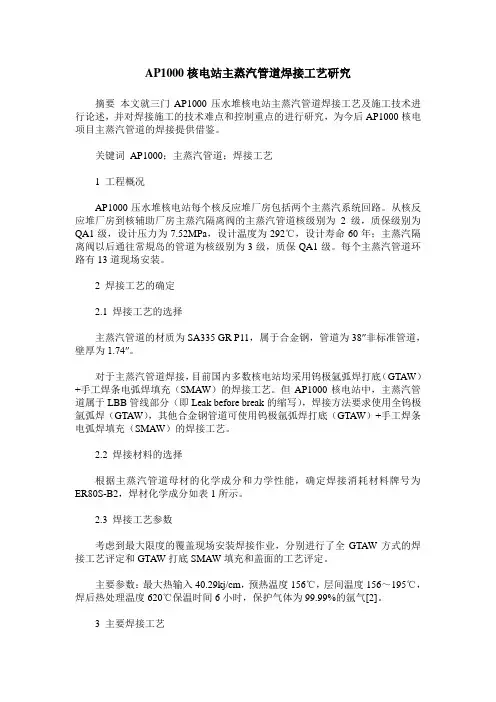

AP1000核电站主蒸汽管道焊接工艺研究摘要本文就三门AP1000压水堆核电站主蒸汽管道焊接工艺及施工技术进行论述，并对焊接施工的技术难点和控制重点的进行研究，为今后AP1000核电项目主蒸汽管道的焊接提供借鉴。
关键词AP1000；主蒸汽管道；焊接工艺1 工程概况AP1000压水堆核电站每个核反应堆厂房包括两个主蒸汽系统回路。
从核反应堆厂房到核辅助厂房主蒸汽隔离阀的主蒸汽管道核级别为2级，质保级别为QA1级，设计压力为7.52MPa，设计温度为292℃，设计寿命60年；主蒸汽隔离阀以后通往常規岛的管道为核级别为3级，质保QA1级。
每个主蒸汽管道环路有13道现场安装。
2 焊接工艺的确定2.1 焊接工艺的选择主蒸汽管道的材质为SA335 GR P11，属于合金钢，管道为38″非标准管道，壁厚为1.74″。
对于主蒸汽管道焊接，目前国内多数核电站均采用钨极氩弧焊打底（GTAW）+手工焊条电弧焊填充（SMAW）的焊接工艺。
但AP1000核电站中，主蒸汽管道属于LBB管线部分（即Leak before break的缩写），焊接方法要求使用全钨极氩弧焊（GTAW），其他合金钢管道可使用钨极氩弧焊打底（GTAW）+手工焊条电弧焊填充（SMAW）的焊接工艺。
2.2 焊接材料的选择根据主蒸汽管道母材的化学成分和力学性能，确定焊接消耗材料牌号为ER80S-B2，焊材化学成分如表1所示。
2.3 焊接工艺参数考虑到最大限度的覆盖现场安装焊接作业，分别进行了全GTAW方式的焊接工艺评定和GTAW打底SMAW填充和盖面的工艺评定。
主要参数：最大热输入40.29kj/cm，预热温度156℃，层间温度156～195℃，焊后热处理温度620℃保温时间6小时，保护气体为99.99%的氩气[2]。
3 主要焊接工艺3.1 组对及点固焊管道组对间隙为1～5mm，错边量要求0～0.8mm。
组对调整好后，用8～10个圆钢棒对称点焊固定，点固棒的直径范围以点固焊能够在坡口里面为准，且点固棒应沿焊缝周向均匀分布（详见图2），点固焊缝长度应≥20mm。

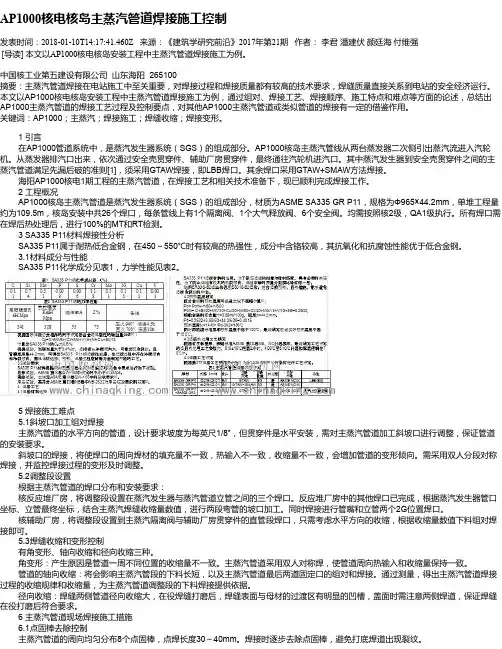

AP1000核电核岛主蒸汽管道焊接施工控制发表时间：2018-01-10T14:17:41.460Z 来源：《建筑学研究前沿》2017年第21期作者：李君潘建伏颜廷海付维强[导读] 本文以AP1000核电核岛安装工程中主蒸汽管道焊接施工为例。
中国核工业第五建设有限公司山东海阳 265100摘要：主蒸汽管道焊接在电站施工中至关重要，对焊接过程和焊接质量都有较高的技术要求，焊缝质量直接关系到电站的安全经济运行。
本文以AP1000核电核岛安装工程中主蒸汽管道焊接施工为例，通过组对、焊接工艺、焊接顺序、施工特点和难点等方面的论述，总结出AP1000主蒸汽管道的焊接工艺过程及控制要点，对其他AP1000主蒸汽管道或类似管道的焊接有一定的借鉴作用。
关键词：AP1000；主蒸汽；焊接施工；焊缝收缩；焊接变形。
1 引言在AP1000管道系统中，是蒸汽发生器系统（SGS）的组成部分。
AP1000核岛主蒸汽管线从两台蒸发器二次侧引出蒸汽流进入汽轮机。
从蒸发器排汽口出来，依次通过安全壳贯穿件、辅助厂房贯穿件，最终通往汽轮机进汽口。
其中蒸汽发生器到安全壳贯穿件之间的主蒸汽管道满足先漏后破的准则[1]，须采用GTAW焊接，即LBB焊口。
其余焊口采用GTAW+SMAW方法焊接。
海阳AP1000核电1期工程的主蒸汽管道，在焊接工艺和相关技术准备下，现已顺利完成焊接工作。
2 工程概况AP1000核岛主蒸汽管道是蒸汽发生器系统（SGS）的组成部分，材质为ASME SA335 GR P11，规格为Φ965×44.2mm，单堆工程量约为109.5m，核岛安装中共26个焊口，每条管线上有1个隔离阀、1个大气释放阀、6个安全阀。
均需按照核2级，QA1级执行。
所有焊口需在焊后热处理后，进行100%的MT和RT检测。
3 SA335 P11材料焊接性分析SA335 P11属于耐热低合金钢，在450～550℃时有较高的热强性，成分中含铬较高，其抗氧化和抗腐蚀性能优于低合金钢。
