复习与考试复习与考试一、考查什么二、复习什么三、怎样复习四、复习举例：集成运放应用电路一、考查什么•会看：电路的识别、定性分析。

–如是哪种电路：•共射、共基、共集、共源、共漏、差分放大电路及哪种接法•引入了什么反馈•比例、加减、积分、微分……运算电路•低通、高通、带通、带阻有源滤波器•单限、滞回、窗口电压比较器•正弦波、矩形波、三角波、锯齿波发生电路•OTL、OCL、BTL、变压器耦合乙类推挽功率放大电路•线性、开关型直流稳压电源…………–又如性能如何：•放大倍数的大小、输入电阻的高低、带负载能力的强弱、频带的宽窄•引入负反馈后电路是否稳定•输出功率的大小、效率的高低•滤波效果的好坏•稳压性能的好坏……•会算：电路的定量分析。

–例如求解•电压放大倍数、输入电阻、输出电阻•截止频率、波特图•深度负反馈条件下的放大倍数•运算关系•电压传输特性•输出电压波形及其频率和幅值•输出功率及效率•输出电压的平均值、可调范围•会选：根据需求选择电路及元器件–在已知需求情况下选择电路形式，例如：•是采用单管放大电路还是采用多级放大电路；是直接耦合、阻容耦合、变压器耦合还是光电耦合；是晶体管放大电路还是场效应管放大电路；是否用集成放大电路。

•是采用电压串联负反馈电路、电压并联负反馈电路、电流串联负反馈电路还是采用电流并联负反馈电路。

•是采用文氏桥振荡电路、LC正弦波振荡电路还是采用石英晶体正弦波振荡电路。

•是采用OTL、OCL、BTL电路还是变压器耦合乙类推挽电路•是采用电容滤波还是电感滤波•是采用稳压管稳压电路还是串联型稳压电路•会选：根据需求选择电路及元器件–在已知功能情况下选择元器件类型，例如：•是采用低频管还是高频管。

•是采用通用型集成运放还是采用高精度型、高阻型、低功耗……集成运放。

•采用哪种类型的电阻、电位器和电容–在已知指标情况下选择元器件的参数•电路中所有电阻、电容、电感等的数值；半导体器件的参数，如稳压管的稳定电压和耗散功率，晶体管的极限参数等。

模拟电子技术基础教案全套教案130页xxxx大学教案课程名称: 模拟电子技术基础授课班级: xxxx班、xx级电子信息类x班、xx级网络工程班、xx级电气类1班、xx级电气类2班任课教师: xxxx职称: 助教课程性质: 专业必修课授课学期: xxxx学年第一学期xxxx大学教案xxxx 大学教案[2] 罗桂娥主编. 模拟电子技术基础(电类). 长沙：中南大学出版社，2005.九、教学主要内容及教学安排：1.2 半导体二极管1.2.1 PN结及其单向导电性1.PN结中载流子的运动2. PN结的单向导电性加正向电压加反向电压PN结处于正向导通(on)状态，正向等效电阻较小。

反向电流非常小，PN结处于截止(cut-off)状态。

结论：PN结具有单向导电性：正向导通，反向截止。

1.2.2二极管的伏安特性1.二极管的结构2.二极管的类型3.二极管的伏安特性（1）正向特性（2）反向特性1.2.3 二极管的主要参数1.最大整流电流I F2.最高反向工作电压U R3.反向电流I R4.最高工作频率f M5.势垒电容C b6.扩散电容C d二极管单向导电举例11.2.4 稳压管1.PN结反向击穿机理解释2.稳压管的主要参数3.稳压管的稳压原理（1）稳压管必须工作在反向击穿区（2）稳压管应与负载R L并联，（3）必须限制流过稳压管的电流I Z4.举例说明如何选择限流电阻R补充内容：二极管的等效电路（或称为等效模型）1）理想模型：即正向偏置时管压降为0，导通电阻为0；反向偏置时，电流为0，电阻为∞。

适用于信号电压远大于二极管压降时的近似分析。

2）简化电路模型：是根据二极管伏安特性曲线近似建立的模型，它用两段直线逼近伏安特性，即正向导通时压降为一个常量Uon；截止时反向电流为0。

3）小信号电路模型：即在微小变化范围内，将二极管近似看成线性器件而将它等效为一个动态电阻r D 。

这种模型仅限于用来计算叠加在直流工作点Q上的微小电压或电流变化时的响应。

第一章 半导体基础知识自测题一、（ 1）√ （2）× （ 3）√ （ 4）× （ 5）√ （ 6）× 二、（ 1） A （2）C （ 3）C （4） B （ 5）A C 三、 U O1≈ 1.3VU O2＝ 0 U O3≈－ 1.3VU O4≈ 2V U O5≈ 2.3V U O6≈－ 2V四、 U O1＝ 6V U O2＝5V五、根据 P CM ＝ 200mW 可得： U CE ＝ 40V 时 I C ＝ 5mA ，U CE ＝ 30V 时 I C ≈ 6.67mA ， U CE＝ 20V 时 I C ＝ 10mA ， U CE ＝ 10V 时 I C ＝ 20mA ，将改点连接成曲线，即为临界过损耗线。

图略。

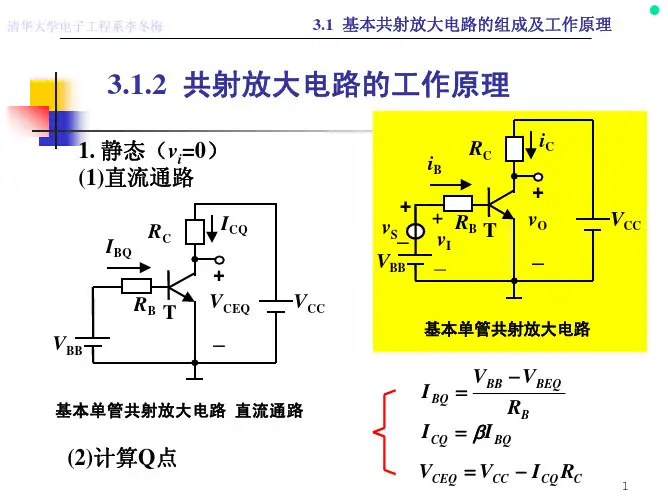

六、 1、I BVBBUBE26μAR bI CI B2.6mAUCEVCCI C R C 2VU O ＝ U CE ＝2V 。

2、临界饱和时 U CES ＝ U BE ＝0.7V ，所以VCC UCES2.86mAI CR cI C28.6μAI BV BBU BE45.4kR bI B七、 T 1：恒流区； T 2：夹断区； T 3：可变电阻区。

习题u i /V101.1（ 1） A C （ 2）A（3） C（ 4）AtO1.2 不能。

因为二极管的正向电流与其端电压成指数关系， 当端电压为 1.3V 时管子会因电流过大而烧坏。

u o /V101.3 u i 和 u o 的波形如图所示。

tO1.4u i和 u o的波形如图所示。

u i/V53O-3u O/V3.7O-3.7 1.5u o的波形如图所示。

u I1/V t t30.3Otu I2/V30.3tOu O/V3.71O t1.6I D＝（ V － U D） /R＝2.6mA ， r D≈ U T/I D＝ 10Ω， I d＝ U i/r D≈ 1mA 。

1.7（ 1）两只稳压管串联时可得 1.4V 、6.7V 、 8.7V 和 14V 等四种稳压值。
