CAD软件中的误差和偏差控制技巧CAD（计算机辅助设计）软件在现代工程设计中起着至关重要的作用。
它提供了快速、高效的设计和制图工具，使我们能够在数字环境中创建和修改各种设计。
然而，在使用CAD软件的过程中，误差和偏差是不可避免的问题。
本文将介绍一些CAD软件中的误差和偏差控制技巧，帮助读者提高设计的精确性和准确性。
首先，为了控制误差和偏差，我们应该使用CAD软件中的精确测量工具。
通常，CAD软件提供了各种测量选项，包括直线距离、角度、半径等。
通过使用这些工具，我们可以以极高的准确性测量和标记设计要素的尺寸。
在进行测量时，应尽量避免使用缩放工具，因为它可能引入不必要的误差。
其次，当进行复杂的设计时，我们应该充分利用CAD软件的约束和对齐功能。
约束功能可以帮助我们将设计元素的位置和关系固定，从而减小误差和偏差。
通过定义适当的约束条件，如水平、垂直、对称等，我们可以确保设计元素的位置符合要求。
此外，对齐功能可以帮助我们将设计元素与参考线或参考点对齐，从而进一步提高设计的准确性。
第三，在进行细节设计时，我们应该留意CAD软件中的偏差控制工具。
偏差控制工具可以帮助我们修复或调整设计中的误差和偏差。
例如，CAD软件通常提供了缩放、修剪、延伸等工具，可以用于调整设计要素的大小和形状。
通过仔细使用这些工具，我们可以使设计更加精确和符合预期。
此外，在进行CAD设计时，我们还应该注意使用合适的单位和精度。
在CAD软件中，我们可以选择不同的单位制和精度级别，以适应具体的设计要求。
如果设计要求较为精确，我们应该选择更高的精度级别，并根据需要调整单位制。
在进行计算时，应尽量避免手动输入值，而是使用CAD软件中的计算功能，以减小因手动输入产生的误差。
最后，为了进一步控制误差和偏差，我们还可以利用CAD软件中的版本管理工具。
版本管理工具可以帮助我们保存和管理设计的历史版本，以便于追溯和比较。
通过及时保存和恢复设计的历史版本，我们可以有效地控制误差和偏差，并在需要时进行修正和调整。

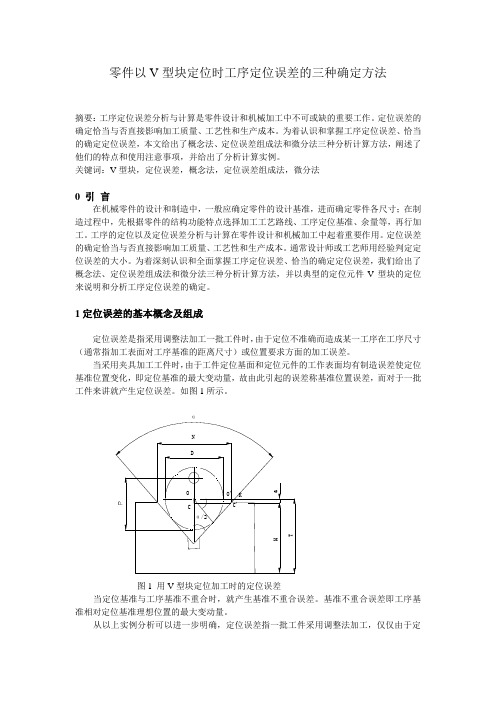

零件以V型块定位时工序定位误差的三种确定方法摘要：工序定位误差分析与计算是零件设计和机械加工中不可或缺的重要工作。
定位误差的确定恰当与否直接影响加工质量、工艺性和生产成本。
为着认识和掌握工序定位误差、恰当的确定定位误差，本文给出了概念法、定位误差组成法和微分法三种分析计算方法，阐述了他们的特点和使用注意事项，并给出了分析计算实例。
关键词：V型块，定位误差，概念法，定位误差组成法，微分法0 引言在机械零件的设计和制造中，一般应确定零件的设计基准，进而确定零件各尺寸；在制造过程中，先根据零件的结构功能特点选择加工工艺路线、工序定位基准、余量等，再行加工。
工序的定位以及定位误差分析与计算在零件设计和机械加工中起着重要作用。
定位误差的确定恰当与否直接影响加工质量、工艺性和生产成本。
通常设计师或工艺师用经验判定定位误差的大小。
为着深刻认识和全面掌握工序定位误差、恰当的确定定位误差，我们给出了概念法、定位误差组成法和微分法三种分析计算方法，并以典型的定位元件V型块的定位来说明和分析工序定位误差的确定。
1定位误差的基本概念及组成定位误差是指采用调整法加工一批工件时，由于定位不准确而造成某一工序在工序尺寸（通常指加工表面对工序基准的距离尺寸）或位置要求方面的加工误差。
当采用夹具加工工件时，由于工件定位基面和定位元件的工作表面均有制造误差使定位基准位置变化，即定位基准的最大变动量，故由此引起的误差称基准位置误差，而对于一批工件来讲就产生定位误差。
如图1所示。
图1 用V型块定位加工时的定位误差当定位基准与工序基准不重合时，就产生基准不重合误差。
基准不重合误差即工序基准相对定位基准理想位置的最大变动量。
从以上实例分析可以进一步明确，定位误差指一批工件采用调整法加工，仅仅由于定位不准而引起工序尺寸或位置要求的最大可能变动范围。
定位误差主要由尺寸位置误差和基准不重合误差组成。
（1）2确定定位误差的三种方法2.1概念法直接从概念出发，通常分析工序基准的两个极端情况，然后根据相关公式和公差确定具体变动量。

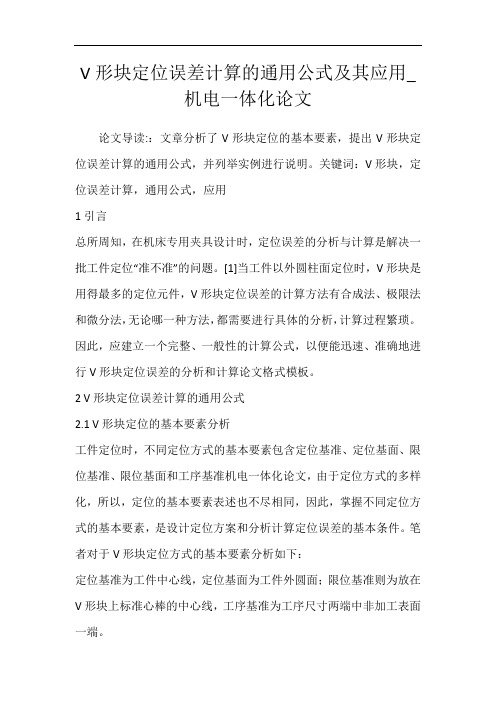

V形块定位误差计算的通用公式及其应用_机电一体化论文论文导读:：文章分析了V形块定位的基本要素，提出V形块定位误差计算的通用公式，并列举实例进行说明。
关键词：V形块，定位误差计算，通用公式，应用1引言总所周知，在机床专用夹具设计时，定位误差的分析与计算是解决一批工件定位“准不准”的问题。
[1]当工件以外圆柱面定位时，V形块是用得最多的定位元件，V形块定位误差的计算方法有合成法、极限法和微分法，无论哪一种方法，都需要进行具体的分析，计算过程繁琐。
因此，应建立一个完整、一般性的计算公式，以便能迅速、准确地进行V形块定位误差的分析和计算论文格式模板。
2 V形块定位误差计算的通用公式2.1 V形块定位的基本要素分析工件定位时，不同定位方式的基本要素包含定位基准、定位基面、限位基准、限位基面和工序基准机电一体化论文，由于定位方式的多样化，所以，定位的基本要素表述也不尽相同，因此，掌握不同定位方式的基本要素，是设计定位方案和分析计算定位误差的基本条件。
笔者对于V形块定位方式的基本要素分析如下：定位基准为工件中心线，定位基面为工件外圆面；限位基准则为放在V形块上标准心棒的中心线，工序基准为工序尺寸两端中非加工表面一端。
2.2 V形块定位误差计算通用公式分析所谓定位误差，是指一批工件在夹具中定位时，由于定位不准而引起的工序基准相对于加工表而在工序尺寸方向上的最大位置变动量。
工序基准的变动量主要取决于两个因素:一是由于定位副(工件上的定位基而和夹具上的定位元件)的制造误差而引起的基准移位误差；二是由于工件的定位基准与工序基准不重合而引起的基准不重合误差。
[2,3]定位误差由这两项误差合成，考虑到定位尺寸（定位基准与工序基准所夹尺寸）和定位基准的变动方向与加工尺寸方向的夹角，V形块定位时基准不重合误差和基准位移误差的相对确定性，结合以往的教学和实践生产经验，笔者认为，V形块定位误差应按下式讲行计算：公式中为定位基面直径的公差；为V形块的夹角；为定位基准的变动方向与加工尺寸方向的夹角；为定位基准变动方向与加工尺寸方向的夹角。
CAD绘图精度控制与误差分析方法CAD绘图是现代工程设计的重要工具之一，它能够快速、准确地绘制设计图纸，并对设计进行精确的分析和计算。
在CAD绘图中，精度控制是十分重要的，因为精确的绘图可以确保设计的准确性和可靠性。
在CAD绘图中，精度可以通过以下几种方法进行控制和分析：1. 单位设置：在CAD软件中，我们可以根据实际需求设置绘图的单位，如毫米、厘米、英寸等。
选择适当的单位可以保证绘图的精度，并方便后续的计算和分析。
2. 坐标系设置：在CAD软件中，我们可以设置绘图的坐标系，包括原点和方向等。
正确设置坐标系可以帮助我们准确地绘制和定位图形，避免误差的产生。
3. 绘图工具选择：CAD软件中提供了各种各样的绘图工具，如直线、圆弧、多边形等。
在绘图时，我们应根据需要选择合适的工具，确保绘图的精确性和效率。
4. 绘图技巧：在CAD绘图中，掌握一些绘图技巧可以帮助我们提高绘图的精度。
例如，使用捕捉工具可以将图形的顶点或中点与其他图形对齐；使用纵横参照线可以帮助我们绘制平行或垂直的线段等。
5. 误差分析：在CAD绘图中，由于各种原因会产生误差。
通过误差分析，我们可以了解误差的来源，并采取相应的措施进行修正。
例如，误差可能来自于绘图时的手抖动、量尺寸时的误读等。
通过认真分析误差的产生原因，我们可以采取相应的措施，如使用辅助工具或增加绘图的精细度来降低误差。
在CAD绘图中，精度控制是一个复杂而重要的问题。
合理设置单位和坐标系，选择适当的绘图工具，并灵活运用绘图技巧，可以提高绘图的精确性和效率。
而通过误差分析，我们可以了解误差的来源，并采取相应的措施进行修正，确保绘图的质量。
综上所述，CAD绘图精度控制与误差分析是CAD绘图中不可或缺的一部分。
通过合理设置单位和坐标系，选择适当的工具和运用绘图技巧，我们可以提高绘图的精确性。
同时，通过误差分析和修正，我们可以降低误差的产生，确保绘图的准确性和可靠性。
在实际应用中，我们应不断学习和掌握CAD绘图技巧，提高自己的绘图水平。
在CAD软件中利用坐标和坐标系进行定位和测量CAD（计算机辅助设计）软件是现代工程领域中不可或缺的工具，它可以大大提高设计师的工作效率和准确度。
在CAD软件中，利用坐标和坐标系进行定位和测量是非常重要的技巧。
本文将介绍如何在CAD软件中灵活应用坐标和坐标系，以便进行准确的定位和测量。
首先，我们需要了解CAD软件中的坐标系统。
在大多数CAD软件中，坐标系统由三个轴线构成：x轴、y轴和z轴。
x轴代表水平方向，y轴代表垂直方向，z轴代表深度或厚度。
CAD软件使用这个三维坐标系统来确定物体的位置和方向。
要在CAD软件中进行定位，我们可以通过输入坐标值来精确定位。
我们可以使用绝对坐标和相对坐标两种方式来输入坐标值。
绝对坐标是相对于坐标系原点的坐标值，而相对坐标则是相对于当前位置的坐标值。
通过使用绝对坐标，我们可以直接确定物体的位置。
而相对坐标可以使我们在不移动光标的情况下进行连续绘制，非常方便。
在CAD软件中，测量也是一项基本操作。
我们可以通过测量距离、长度、角度等来精确测量物体的尺寸。
在进行测量之前，我们需要选择合适的测量工具。
CAD软件通常提供了很多测量工具，如直线测量工具、半径测量工具、角度测量工具等。
我们可以根据需要选择合适的测量工具来进行测量。
CAD软件中的坐标和测量功能提供了多种操作方式。
例如，我们可以使用鼠标点击或拖动来选择需要测量的点。
在选择完毕后，CAD软件会显示出准确的测量结果。
同时，我们还可以使用命令行来输入具体的测量数值，以实现更精确的测量。
当我们需要在CAD软件中进行一系列相关的定位和测量操作时，我们可以使用坐标系来协助我们。
坐标系可以帮助我们建立一个准确的参考框架，可以根据需要进行旋转、平移和缩放。
通过设置不同的坐标系，我们可以根据具体需求进行定位和测量，使得操作更加方便和高效。
此外，在进行CAD软件中的定位和测量操作时，我们还需要注意一些细节。
首先，要保持良好的缩放比例。
如果缩放比例不正确，可能导致测量结果出现误差。
CAD图纸校对技巧：误差修正与结果评估方法CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件工具。
在CAD中，图纸的准确性和准确性十分重要。
为了确保图纸的质量和准确性，图纸校对是必不可少的步骤。
本文将介绍一些CAD图纸校对的技巧，包括误差修正和结果评估方法。
首先，让我们来看看误差修正的一些技巧。
当我们在CAD中制作图纸时，可能会出现一些误差。
这些误差可能是由于测量或计算的不准确性导致的。
为了修正这些误差，我们可以采取以下措施：1. 检查和修正尺寸：首先，我们需要仔细检查图纸中的尺寸。
如果发现尺寸有误，我们可以使用CAD软件中的测量工具进行修正。
在修正尺寸之前，提前保存备份文件以防止不可逆的错误。
2. 调整线条和角度：有时候，图纸中的线条可能会有一些不准确的角度。
在这种情况下，我们可以使用CAD软件中的角度修正工具来进行调整。
通过选择不正确的线条，我们可以使用角度修正工具来调整角度，确保它们准确。
3. 修复错误的图形：在制作图纸的过程中，我们可能会犯一些图形构造的错误。
这些错误可能会导致图纸的不准确性。
为了修复这些错误，我们可以使用CAD软件中的修复工具。
这些工具可以帮助我们修复不准确的线条和图形，确保图纸的准确性。
除了误差修正，我们还需要评估校对结果的有效性。
以下是一些结果评估的常用方法：1. 检查尺寸和比例：在完成校对后，我们需要仔细检查图纸中的尺寸和比例。
我们可以使用CAD软件中的测量工具来进行测量，并与设计要求进行比较。
如果尺寸和比例与要求相符，则可以确认校对结果是准确的。
2. 检查图纸的完整性：在校对过程中，我们还需要确保图纸的完整性。
图纸中应包括所有必要的信息和细节。
我们可以逐个检查图纸中的每个元素，确保没有遗漏或错误。
3. 与原始设计进行比较：校对的目的是确保图纸的准确性和一致性。
为了评估校对结果的有效性，我们可以将校对后的图纸与原始设计进行比较。
如果图纸的差异很小，并且符合设计要求，则可以确认校对结果是有效的。
