DS7400或IP7400操作培训简明手册

DS7400 接海康网络模块操作指导目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)2.主机编程： (2)3.模块配置——M_51NET 软 (3)4.功能测试——SDK 软件 (5)三、适用型号 (7)四、变更记录 (7)五、关于海康威视 (1)一、操作流程（配置流程）1)完成接线（注意IP7400 和DS7400 是完全不同的机型，IP7400 不支持海康网络模块）2)主机编程3)模块配置——M_51NET 软件4)功能测试——SDK 软件二、操作步骤（配置步骤）1.完成接线：DS7400 主机与DS-19M00-MN/K 之间有6 根接线，注意键盘总线与辅助总线的区别，如下表所示：2.主机编程：(一) 将键盘后盖打开，地址位的短路帽插到“1”的位置，与主机的键盘总线正确接线，上电后即可编程，具体编程操作如下：9876#0 进入编程4019 18# 在4019 的地址输入184020 20# 自动跳转到4020 的地址输入20长按* 保存操作退出编程(二) 以上操作成功后，主机与模块建立连接，模块可上报主机信息，如需通过模块对主机进行布撤防、旁路等操作，需进行以下编程：9876#0 进入编程3131 31# 在3131 的地址输入31（键盘1 为主键盘其它键盘为液晶键盘）3132 11# 自动跳转到3132 输入113133 11# 自动跳转到3133 输入11…… ……3138#备注说明：3131-3138 的指令说明如下图所示，根据实际使用的键盘个数进行编程3139 00# 3139 地址位输入003140 12# 自动跳转到3140 输入123141 34# 自动跳转到3141 输入343142 56# 自动跳转到3142 输入56…… ……长按* 保存操作退出编程备注说明：3139—3146 的地址位用来确定键盘与控制子系统的对应关系，对应之后键盘可对该子系统进行操作(三) 编程注意事项：1.编程时跳转到不需要的地址时，连续输入两次** 可消除当前地址，再输入要编程的地址即可2.确认编程过的数据是否正确，可跳转到对应地址，按#号查看当前值，D01 是第一位数据，D02 是第二位数据3.如果主机辅助总线接有博世其它设备（DX4010 或者DS32C），则4019 和4020的地址编程按照博世设备的编程，模块拨码 1 在ON3.模块配置——M_51NET 软(一) 模块上电后与PC 直连，或与PC 在同一局域网中，运行PC 上的软件即可搜索到模块。

DS74OOXI大型报警主机技术手册（安装使用DS74OOXI报警主机前，请务必认真阅读本手册和设备随机的《DS74OOXI安装手册》，如本手册与《DS74OOXI安装手册》有不符的，以《DS74OOXI安装手册》为准。

）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：DS74OOXI1.3器材种类：安防报警主机类1.4器材品牌：BOSCH1.5器材建议使用年限：3—4年2、【功能信息】2.1器材功能及特点自带8个防区（使用总线时，自带防区不可用），以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。

总线长度可达2km（导线截面为1.0 mm2）；可接15个键盘，使用1.0 mm2非屏蔽键盘总线，长度不超过350米；分为8个独立分区，可分别独立布防/撤防；有200组个人操作密码；30种可编程防区功能。

2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。

2.3器材优势无2.4器材不足无3、【参数信息】3.1工作电压：变压器AC18V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。

3.7工作湿度：相对湿度≦90%。

3.8防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境状态下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3确定电话口是否能进行拨号。

4.2器材安装条件：4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 DS7400主板 1块控制键盘DS7447 1只双总线驱动模块DS7436 1块单防区模块DS7457I (根据系统设计的防区数) N只防拆开关 1只锁（钥匙） 1套板载电阻2.2k欧姆线尾电阻 8个单防区模块DS7457I电阻 (根据系统设计的防区数) N个12V7AN蓄电池（另配） 1块4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料：6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

DS7400Xi(4+)安保系统顾客指南系统摘要祝贺你安装了新旳安保系统,由于其他任何投资都不能使你感到如此安全。

欢迎使用DS7400Xi防盗/防火控制系统。

不同系统安装均有其独特性，因此你旳系统也许带有本指南中旳某些必要性能。

安保系统旳一般构成：控制主机：控制主机是防盗/防火控制系统旳核心；并支持众多旳功能（如接受探头发送旳故障和报警信号，使警铃和/或警报器响铃报警，以及同报警监控公司进行通讯联系。

指令控制中心/键盘：键盘是对系统进行操作旳界面。

通过键盘可输入撤布防指令，键盘可显示安保系统运作旳有关核心信息。

可给系统配备多种有线/无线键盘。

受保护防区：安保系统也许涉及受保护旳周界防区（门，窗）和多种内部传感器。

控制主机将周界防区同室内保护防辨别开。

保护装置涉及：玻璃破碎探测器：用于探测玻璃破碎声音旳装置。

室内动态探测器：用于探测室内防区内物体运动旳电子传感器（如被动红外传感器）。

磁力开关：用于探测门窗打开旳开关。

烟感器：用于探测燃烧烟雾旳装置。

系统配有电话线接线端子。

通过编程，系统就可以同控制中心进行通讯联系，并发送系统事件报告。

当系统正同控制中心进行通讯时，电话将被占用。

若控制中心不能接受报告，控制主机将尝试其他通讯方式，此时电话也将被占用（时间最长可达20分钟）。

系统也许使用了一报警监控装置进行监控。

若未使用，则将发生下列事件：●仅在你所在区域进行鸣音报警。

●未选用胁持和静音报警。

●进行有声报警时，不会发送信号。

●仅在你所在区域进行鸣音紧急报警。

红色文字：表达对于有效使用安保系统十分重要。

警告：表达也许对顾客导致伤害或对设备导致损坏旳警告紫色文字：表达也许对设备导致损坏旳注意事项。

黑体字：用于强调词或短语旳重要性。

斜体字：指参见本指南旳其他有关部分。

[中括弧中旳文字]：表达在从键盘输入指令时所需击键。

“双引号中旳文字”：指DS7447键盘将显示旳具体内容。

理解系统分区可对系统进行分区。

经分区旳系统为提成8个可独立撤布防分区旳系统。

周界报警（博士）实用编程一、进入编程：
输入9876 #0
输入00XX
输入YY #
注释：
1、#为确认标志
2、XX：防区地址= 防区+ 30
3、YY：防区功能号01至30
4、防区功能号00表示屏蔽防区
如：
输入9876#0
输入0031
输入00# （表示屏蔽第1防区）二、推出编程：
按*4秒后退出编程
三、布防/撤防：
布防：
1234+ON
撤防：
1234+OFF
强制布防：
1234+ON+Bypass
四、旁路防区：
1234+ Bypass+XXX
五、系统初始化：
输入9876 #0
输入4058
输入01 #
注释：4058初始化数字段
六、双防区特性设置：
输入9876 #0
输入041911#
．．．．．．
．．．．．．
输入053411#
注意：
1、0419—0534代表第9到240防区对应的防区特性编号；
2、11#为默认在双防区特性中不能更改；
3、在某一防区特性编号输入11#后，其自动调至下一防区特性
编号；
4、设置完成后按*退出编程；
七、DX4010V2驱动安装：
1、线路连接：
A主机、通讯器之间R——红色（red），G——绿色(green)，
B——黑色(black)，Y——黄色(yellow) B通讯器、电脑之间 USB连接线
2、驱动安装：
通讯器的地址码拨动为257，然后安装小光盘即为安装驱动
若无法安装则使用键盘进入编程重新设置通讯方式：
9876 #0
4019 18#
4020 25#
按*退出编程即可。

DS7400或IP7400操作培训简明手册及MTSW软件详细设置一、键盘认识二、键盘常用操作指令（说明：PIN 代表密码，默认为1234）强制布防：当系统有故障，键盘显示，表示有交流电未接、接地不正确、防区故障等现象。

在未排除系统故障前，可以用强制布防的方法来对系统进行布防。

强制布防方法：PIN（密码）+On（布防）+Bypass（旁路）三、系统时间设置DS7400XI 报警主机可储存400 条事件记录，可以记录各事件发生的时间。

但在系统调试时，必须预先设定好日期和时间。

方法是：3.1 更改日期3.2 更改时间四、更改个人密码DS7400XI 可以增加至90 个个人密码（V4.0 可增加至200 个），但只有一个是主码。

主码的设置在编程部分中设定，只有知道主码后，才能增加其他密码。

密码有6 个级别，分别表示：0：主码，最高权限1：有不能更改其他密码外的所有权限2：能旁路和布防/撤防3：只能布防4：临时密码，在规定的时间内有效5：胁持码6：入口码，可控制可编程输出口，输出口有一个10 秒的脉冲输出更改密码步骤五、软件的设置与使用1、软件登入（用户名；ADMIN，密码：ADMIN）如下图2、工作主界面，如下图3、鼠标点菜单“管理---参数设置”，如下图4、进入下面的工作界面5、点菜单“连接---中心设备”6、点“增加中心设备”按钮。

（根据设备类型IP7400、DS7400、MTR、D6600/D6100或DSR32C选择增加（一项或多项））A、IP7400报警主机如下图B、DS7400报警主机如下图C、D6600/D6100报警主机D、MTR报警主机E、DSR32C继电器联动F、数据传递（网络转发方式或与视频联动）六、举例DS7400报警主机的周界设置；点菜单“用户----周界设置”终端设备信息（如：DS7457、DS7460、DS7432等）周界信息（与终端设备信息对应）防区联动DSR32C输出（点下图：周界联动命令设置）然后出现下图点“应用程序”按钮的下三角箭头，选中“数据传递或控制”点“新命令”出现下图点“浏览（B）”出现下图（实际情况与下图不同）鼠标选中“中心设备--2”或双击；出现下图选中“字符串输出”，如下图然后按下图填写需联动的继电器口编号，如下图上图表示当前设置的防区联动2号口输出七、周界地图设置点菜单“用户－－用户组地图设置”，出现下图点“设置地图”按钮出现下图选中预先制作好的图纸，图纸默认放在安装的目录下面，如：周界定位，图例（选好图后，点周界定位，鼠标变成一支笔，可在图纸上画一条直线）八、设置好后，退出主界面，看一下模拟报警情况点菜单“系统――模拟报警”，如下图选中周界报警，点“周界名称”后面“…“的位置出现下图选中一个防区，如点“选择”按钮出现点发送，出现下面的效果八、窗口显示内容的调整，例点菜单“窗口—未处理警情列表设置”出现下图可调整级别、时间、名称……的显示顺序及是否显示九、自动注销时间调整及标题设置十、用户名修改……。

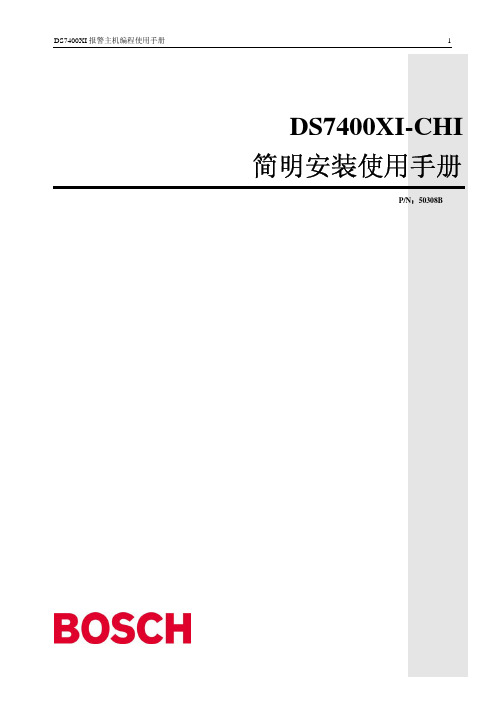

DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材(香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章 DS7400XI系统使用说明 171、DS7447键盘使用 172、系统调试步骤 183、如何布撤防（未分区系统） 194、如何用主键盘对分区系统进行操作 205、系统时间设置 236、更改个人密码 237、查阅事件记录 24 第三章故障分析及排除 25 第四章主机编程 27 1、编程前准备 272、基础内容编程 283、分区编程 334、防区旁路编程 365、强制布防及接地故障检测编程 386、进入/退出延时编程 387、布防警告音编程 398、通用码权限编程 399、辅助总线输出编程 4010、如何设置编程密码及主操作码 4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程 4413、报警报告选择编程 4714、事件报告代码 49 14、总线设备编程 51 附：DS7400XI编程举例 53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。

被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。

可实现计算机管理，并方便地与其它系统集成。

由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。

使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。

因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。

这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI的全部内容，因此手册中有未说明的部分以随机英文说明书为准。

DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。

DS7400自带有线接线端子为2K线未电阻，扩充器为47K线未电阻。

DS7426总线转换模块是把MUX总线信号转为标准RS485总线信号DS7400简易说明书一．基本操作：1．布防：PIN（1234）+on 强制布防：PIN+on+bypass2．撤防：PIN（1234）+off3．旁路：PIN+bypass+XXX 恢复被旁路的防区：PIN+bypass+*查故障按PIN+#89二．简易编程1)进入编程方法：9876#0 退出编程方法按*号4秒以上2)恢复出厂：1）撤防状态下，输入9876#0，再输入4058 01#，再长按*键。

退出，重启。

就OK了。

2）通过硬件短接（主板主IC上方有个PROM的地方）可以强制进入编程状态。

3)编程方法：4位地址+2位数据# 跳到另一地址则连续按两次*防区类型：01-延时1；02-延时2；03-周界；04-内部/出入口跟随；05-内部留守；06-内部即时；07-27小时有声；08-火警4)确定每个防区的类型（0031-0278）0031 001防区| |0278 248防区5)防区特性编程（即每个防区是使用什么模块）（0415-0538）0415 001防区002防区每个地址两位参数表示两个防区的特性，参数如下：| | 0-自带或7457i；1-7432/7433/7460；2-7465；3-MX280/MX280TH；4-MX280THL;5-keyfob0538 247防区248防区6)输出编程（2734-2736）即（bell/output1/output2）,出厂即可。
