10kV配电变压器熔丝选择表

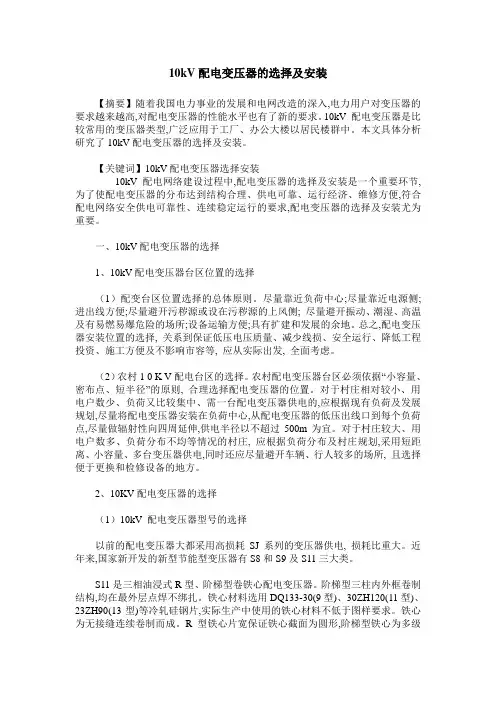

10kV配电变压器的选择及安装【摘要】随着我国电力事业的发展和电网改造的深入,电力用户对变压器的要求越来越高,对配电变压器的性能水平也有了新的要求。

10kV 配电变压器是比较常用的变压器类型,广泛应用于工厂、办公大楼以居民楼群中。

本文具体分析研究了10kV配电变压器的选择及安装。

【关键词】10kV配电变压器选择安装10kV配电网络建设过程中,配电变压器的选择及安装是一个重要环节,为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便,符合配电网络安全供电可靠性、连续稳定运行的要求,配电变压器的选择及安装尤为重要。

一、10kV配电变压器的选择1、10kV配电变压器台区位置的选择（1）配变台区位置选择的总体原则。

尽量靠近负荷中心;尽量靠近电源侧;进出线方便;尽量避开污秽源或设在污秽源的上风侧; 尽量避开振动、潮湿、高温及有易燃易爆危险的场所;设备运输方便;具有扩建和发展的余地。

总之,配电变压器安装位置的选择, 关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等, 应从实际出发, 全面考虑。

（2）农村1 0 K V配电台区的选择。

农村配电变压器台区必须依据“小容量、密布点、短半径”的原则, 合理选择配电变压器的位置。

对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。

对于村庄较大、用电户数多、负荷分布不均等情况的村庄, 应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所, 且选择便于更换和检修设备的地方。

2、10KV配电变压器的选择（1）10kV 配电变压器型号的选择以前的配电变压器大都采用高损耗SJ系列的变压器供电, 损耗比重大。

近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。

电力变压器的保护装置[摘要]为保护变压器运行安全，变压器必须安装保护装置。

具体安装在哪个部位，一定要按变压器容量及型式和变压器在供电系统中的地位根据相关规程执行。

[关键词]变压器保护装置中图分类号：tm732 文献标识码：a 文章编号：1009-914x（2013）22-0043-011 户外高压跌落式熔断器容量较小的配电变压器应采用高压跌落式熔断器作为短路保护。

高压跌落式熔断器基本结构如图1所示。

10-180kva配电变压器配用的熔丝的容量见表1，供具体工作中选择参考。

2、配电变压器防雷保护在雷雨季节，架空线路和变压器经常受到雷电过电压的侵袭。

雷电过电压比电气设备本身的额定电压高许多，导致绝缘击穿，甚至引发燃烧爆炸。

变压器一定要有防雷保护。

配电变压器常用的防雷保护设备是避雷器和保护间隙。

在雷电过电压波袭时，会引雷电流入地，使配电变压器等电气设备不受雷电过电压的破坏。

（1）高压阀型避雷器，配电变压器一般使用的高压阀型避雷器的结构如下：高压阀型避雷器的外部瓷件作绝缘保护，内部由多个阀型非线性电阻和火花间隙组成。

阀型非线性电阻具有的电压越高而电阻值就越小、电压越低则电阻值越大。

阀型电阻的一端通过接地线接地，上部的火花间隙接到变压器的高压侧。

在一般工作条件下，火花间隙有足够的绝缘强度，不可能被正常运行的工频电压击穿。

在有雷电过电压出现时，火花间隙骤然被击穿，高电压加到阀型电阻上，这时阀型电阻值马上降低，甚至降到”零”值，将雷电流迅速导入大地。

雷电波过后，阀型电阻的电阻值又骤然升高，恢复至原来的高电阻值，工频电流同时被火花间隙截断，避免线路由于继续放电而出现跳闸事故，使电路恢复正常运行。

（2）角型间隙。

在雷电过电压波袭来时，角型间隙击穿，将雷电流引入地下。

间隙的结构一定要符合以下要求：①间隙距离能调节，调节好后要保持稳定不变。

②间隙不容易在雨滴后短路，一般采用水平间隙。

③间隙击穿时，其电弧不能跳到其他机械设备上。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为:I = 变压器额定容量 + （1.732 X变压器额定电压）1、快速估算法变压器容量/100 ,取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10,那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A 低压侧电流就是1600/1000*1443.42=2309.472A3、粗略估算法高压侧电流=变压器容量/20 ,低压侧电流二变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流=1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法匸S/1.732/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下，油变的过载系数是 1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV变压器的输出电压为400 V ，不是380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表说明：低压侧熔丝中的“X 2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的,按变压器额定电流的2倍配置熔体。

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

电缆电压损失如何计算_电缆电压损失表
什么是电压损失电压损失是指电路中阻抗元件两端电压的数值差，在工程计算中，电压损失近似取为电压降落的纵分量。

线路的电压损失可以分为两部分：一部分是有功功率在线路电阻R上造成的，其表达式为PR/U，另一部分是由无功电流由线路的电抗引起的，为QX/U。

110千伏及以上线路，X 与R之比约为4～10，所以电抗造成的电压损失占主要部分。

电缆电压损失如何计算1、一般照明回路电压损失计算（供电距离最长的回路）1）B2F 变电所至SOHO办公强电井一般照明配电箱【输入参数】：
线路工作电压U=0.38（kV）
线路密集型母线1600A
计算工作电流Ig=850（A）
线路长度L=0.200（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=0.033（Ω/km）
电抗x=0.020（Ω/km）
【计算公式及结果】：
0.38KV-通用线路电压损失为：
ΔU1%=（173/U）*Ig*L*（r*cosφ+x*sinφ）
=（173/（0.38*1000））*850*0.2*（0.033*0.85+0.020*0.53）
=2.99
2）一般照明配电箱至SOHO办公室配电箱：
【输入参数】：。

如何选择配电变压器一、二次侧熔丝的容量刘晓军在城镇和农村电力设备供用电安全检查中，经常会遇到配电变压器本身或二次侧出线短路时，其一次侧或二次侧或一、二次侧熔丝未熔断，发生变电所线路开关跳闸或配电变压器烧损事故，造成长时间停电和重大的直接和间接的经济损失，对工农业生产和城乡人民生活产生很大影响。

配电变压器一、二次侧熔丝是运行中的配电变压器本身及二次侧短路和过负荷的主要保护方式，其中一次侧熔丝的主要作用是作为配电变压器本身和二次侧出线短路故障的后备保护，二次侧熔丝的主要作用是作为配电变压器过负荷和二次侧出线短路故障的主保护。

配电变压器一、二次侧熔丝的正确选择，对于配电变压器的安全经济运行，提高供电可靠性都十分重要的。

发生类似事故的主要原因是配电变压器的一、二次侧熔丝容量选择不正确造成的。

当配电变压器本身或二次侧出线发生短路事故时，由于配电变压器的一、二次侧熔丝容量选择不正确，容量过大，短路电流无法使其熔断，造成配电变压器脱离一、二次侧熔丝保护，从而发生变电所线路开关跳闸或配电变压器烧损事故。

配电变压器一、二次侧熔丝容量的选择方法，根据按额定容量和实际负荷容量可分两种。

1按额定容量选择方法按照配电变压器额定容量选择一、二次侧熔丝容量时，又根椐配电变压器有无铭牌情况，区别计算。

⑴有铭牌情况对于有铭牌的配电变压器，在铭牌上标明了配电变压器的额定容量一、二次侧额定电流和阻抗电压等参数，在选择一、二次侧熔丝容量时，根据铭牌上标明的一、二次侧额定电流，按运行规程规定进行选择。

变压器规程规定①100kV A以下的变压器，一次侧熔丝容量可按2～3倍额定电流选择，考虑到熔丝的机械强度，一般一次侧熔丝容量不小于10A，二次侧熔丝容量应按二次额定电流选择。

②100kV A及以上的变压器，一次侧熔丝容量可按1.5～2倍额定电流选择，二次侧熔丝容量应按二次额定电流选择。

例１：一台75kV A、10kV／400V的配电变压器，铭牌上标明：一次额定电流为4.33A，二次额定电流为108A，问如何选择一、二次侧熔丝容量？解：由于铭牌标明:I１N＝4.33A I２N＝108A根据运行规程规定：一次侧熔丝电流I１＝（２～３）I１N二次侧熔丝电流I２＝I２N则I１＝（２～３）×4.33=８.66～12.99A,一次侧熔丝容量可选择10A～15A熔丝;I２＝I2N＝108A二次侧熔丝容量可选择100A或120A熔丝。

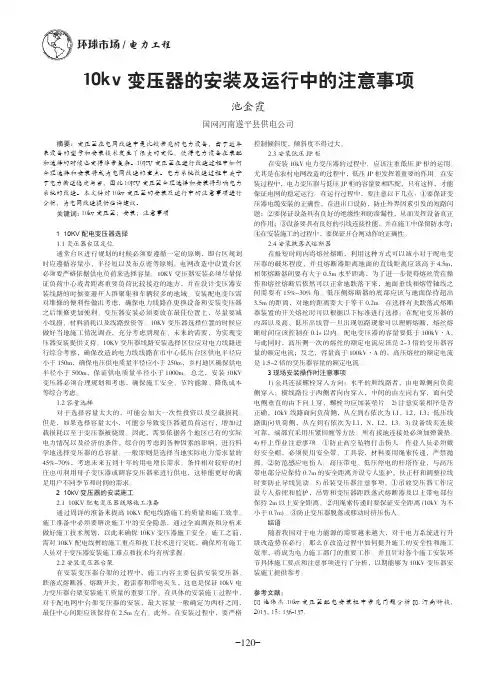

环球市场/电力工程-120-10kv 变压器的安装及运行中的注意事项池金霞国网河南遂平县供电公司摘要：变压器在电网改造中是比较常见的电力设备，由于近年来设备的型号和安装技术发生了很大的变化，使得电力设备在装配和选择的时候也变得非常复杂。

10KV 变压器在进行改造过程中如何合理选择和安装将成为电网改造的重点。

电力系统改造过程中关乎于电力输送稳定与否，因此10KV 变压器合理选择和安装将影响电力系统的改造。

本文针对10kv 变压器的安装及运行中的注意事项进行分析，为电网改造提供些许建议。

关键词：10kv 变压器；安装；注意事项1 10KV 配电变压器选择1.1变压器台区定位通常台区进行规划的时候必须要遵循一定的原则，即台区规划时应遵循容量小、半径短以及布点密等原则。

电网改造中设置台区必须要严格依据供电负荷来选择容量。

10KV 变压器安装必须尽量保证负荷中心或者距离重要负荷比较接近的地方，并在设计变压器安装线路的时候要避开人群聚集和车辆较多的地域。

安装配电变压需对维修的便利性做出考虑，确保电力线路在更换设备和安装变压器之后维修更加便利。

变压器安装必须要放在最佳位置上，尽量要减小线损、材料消耗以及线路投资等。

10KV 变压器选择位置的时候应做好当地施工情况调查，充分考虑到现在、未来的需要，为实现变压器安装提供支持。

10KV 变压器线路安装选择区位应对电力线路进行综合考察，确保改造的电力线线路在市中心低压台区供电半径应小于150m，确保电压供电质量半径应小于250m，乡村地区确保供电半径小于500m，保证供电质量半径小于1000m。

总之，安装10KV 变压器必须合理规划和考虑，确保施工安全、节约能源、降低成本等综合考虑。

1.2容量选择对于选择容量太大的，可能会加大一次性投资以及空载损耗。

但是，如果选择容量太小，可能会导致变压器超负荷运行，增加过载损耗以至于变压器被烧毁。

因此，需要依据各个地区已有的实际电力情况以及经济的条件，综合的考虑到各种因素的影响，进行科学地选择变压器的总容量。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为：Ⅰ＝变压器额定容量÷（1.732 ×变压器额定电压）1、快速估算法变压器容量/100，取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10，那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A，低压侧电流就是1600/1000*1443.42=2309.472A3、粗略估算法高压侧电流=变压器容量/20，低压侧电流=变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流 =1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法I=S/1.732/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下，油变的过载系数是1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV 变压器的输出电压为 400 V ，不是 380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表说明：低压侧熔丝中的“×2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为：Ⅰ＝变压器额定容量÷（×变压器额定电压）1、快速估算法变压器容量/100，取整数倍，然后*=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10，那么高压侧电流就是10*=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是，低压侧电流计算值是，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA 的变压器，高压侧电流就是1600/1000*=，低压侧电流就是1600/1000*=3、粗略估算法高压侧电流=变压器容量/20，低压侧电流=变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流=1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法I=S/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下，油变的过载系数是，干式的过载系数是，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV 变压器的输出电压为400 V ，不是380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表说明：低压侧熔丝中的“×2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

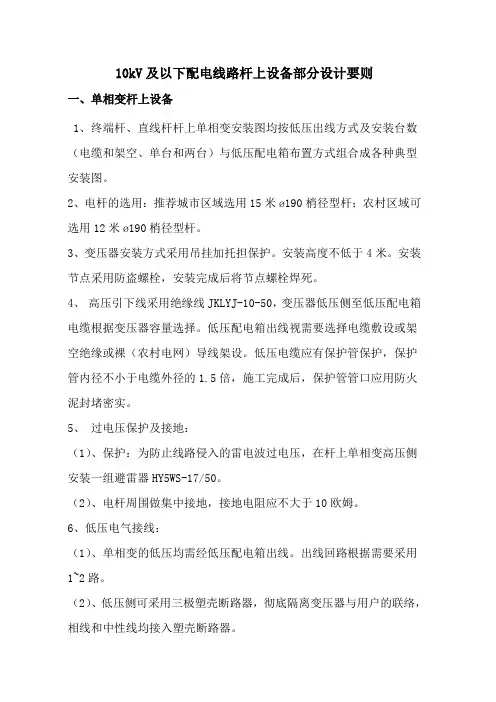

10kV及以下配电线路杆上设备部分设计要则一、单相变杆上设备1、终端杆、直线杆杆上单相变安装图均按低压出线方式及安装台数（电缆和架空、单台和两台）与低压配电箱布置方式组合成各种典型安装图。

2、电杆的选用：推荐城市区域选用15米ø190梢径型杆；农村区域可选用12米ø190梢径型杆。

3、变压器安装方式采用吊挂加托担保护。

安装高度不低于4米。

安装节点采用防盗螺栓，安装完成后将节点螺栓焊死。

4、高压引下线采用绝缘线JKLYJ-10-50，变压器低压侧至低压配电箱电缆根据变压器容量选择。

低压配电箱出线视需要选择电缆敷设或架空绝缘或裸（农村电网）导线架设。

低压电缆应有保护管保护，保护管内径不小于电缆外径的1.5倍，施工完成后，保护管管口应用防火泥封堵密实。

5、过电压保护及接地：（1）、保护：为防止线路侵入的雷电波过电压，在杆上单相变高压侧安装一组避雷器HY5WS-17/50。

（2）、电杆周围做集中接地，接地电阻应不大于10欧姆。

6、低压电气接线：（1）、单相变的低压均需经低压配电箱出线。

出线回路根据需要采用1~2路。

（2）、低压侧可采用三极塑壳断路器，彻底隔离变压器与用户的联络，相线和中性线均接入塑壳断路器。

（3）、电能计量装置可根据省公司有关要求配置。

（4）、由于单相变容量较小，本典设不考虑安装低压电容器作集中补偿。

7、变压器高压侧安装一组高压跌落，高压跌落熔丝按下表选择：表1 ：配电变压器一次侧熔丝配置表8、使用范围（1）、设计图集仅适用于容量为不大于80kVA的单相变压器。

（2）、对于单相负荷相对集中的城市、农村供电区域，如一般居民住宅小区、别墅区、街道居民点、农村地区等，应结合实际情况，因地制宜地积极推广应用10kV单相变压器。

二、三相变杆上设备1、配变台架、综合配电箱安装（1）、配电变压器台架应设在负荷中心或重要负荷附近便于更换和检修设备的地方。

其容量应考虑负荷的发展，运行的经济性等。

用跌落式熔断器作配电变压器保护时的选配10kV配电变压器高压侧保护装置广泛采用跌落式熔断器，实践证明这是一种较经济、简便、有效的方法。

跌落式熔断器能在变压器内部故障时断开电源，又便于投、切变压器的正常操作。

但是，如果选用不当，可能会出现故障时无法断开电源或正常运行时误断开变压器的情况，因此对跌落式熔断器的选用必须予以重视。

1跌落式熔断器的工作原理跌落式熔断器由瓷绝缘子、接触导电系统和熔管三部分组成。

正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。

故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。

由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

2跌落式熔断器的选用首先，安装地点的短路容量应在跌落式熔断器额定断流容量范围内。

若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。

因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。

考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

3熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

实践中常按以下原则选择：配电变压器容量为160kVA以下的，熔丝按变压器额定电流的2～3倍来选；配电变压器容量为160kVA及以上的，按1.5～2倍选择。

熔丝的选择还必需考虑熔丝的熔断特性能否与上级保护时间相配合，这是决定采用熔丝保护能否生效的关键问题。

配电线路的速断保护动作时间很短，约为0.1s左右。

供电可靠性供电可靠性是指供电系统持续供电的能力，是考核供电系统供电质量的重要指标,反映了电力工业对国民经济电能需求的满足程度，已经成为衡量一个国家经济发达程度的标准之一；供电可靠性可以用如下一系列指标加以衡量：供电可靠率、用户平均停电时间、用户平均停电次数、用户平均故障停电次数；我国供电可靠率目前一般城市地区达到了3个9（即99.9%）以上，用户年平均停电时间<3.5小时；重要城市中心地区达到了4个9（即99.99%）以上，用户年平均停电时间<53分钟。

在电力系统设备发生故障时，衡量能使由该故障设备供电的用户供电障碍尽量减少，使电力系统本身保持稳定运行（包括运行人员的运行操作）的能力的程度。

国家电压质量标准和供电可靠率指标电压质量标准（一）在电力系统正常状况下，客户受电端的供电电压允许偏差为：国家电压质量标准和供电可靠率指标1．35kV及以上电压供电的，电压正、负偏差的绝对值之和不超过额定值的10%；2．10kV及以下三相供电的，为额定值的±7%；3．220V单相供电的，为额定值的＋7%，－10%；（二）在电力系统非正常状况下，客户受电端的电压最大允许偏差不应超过额定值的±10%；（三）当客户用电功率因数达不到《供电营业规则》规定的要求时，其受电端的电压偏差不受上述限制；（四）城市居民客户端电压合格率不低于95%，农网居民客户端电压合格率不低于90%。

供电可靠率指标（一）城市地区供电可靠率不低于99.89%，农网供电可靠率不低于99%；（二）减少因供电设备计划检修和电力系统事故对客户的停电次数及每次停电的持续时间。

供电设备计划检修时，对35千伏及以上电压等级供电的客户的停电次数，每年不应超过1次；对10千伏电压等级供电的客户，每年不应超过3次；（三）供电设施因计划检修需要停电时，应提前7天将停电区域、线路、停电时间和恢复供电的时间进行公告，并通知重要客户。

谈谈10KV配电变压器的安装【摘要】本文根据对10kv配电变压器的安装实践和管理经验，及参考有关的电力技术规程，为使10kv配电变压器的安装能统一、标准、规范管理等。

以供参考！【关键词】变压器；安装1.配电变压器的安装配电变压器安装前后经过试验合格，检查并核实变压器的铭牌、出厂合格证明书、说明书、试验合格报告书，并对变压器的外观进行检查以判断其是否合格安装后必须进行变压器试验，试验合格后方可通电。

2.型号容量的选择（2）对于使用异步电动机来排灌的专用配电变压器，可按异步电动机铭牌功率的1.2倍选择。

（3）对于照明，农副产品加i等综合配电变压器容量的选择，可按实际总负荷的1.25倍来选择配电的容量。

（4）对于主要用于照明的农村配电变压器容量的选择，可取接近于照明负荷总数（kw）的配电容量（kva）。

（5）新建城区住宅小区居民用电可按建筑面积40w/m负荷密度选择。

配电变压器容量的选择满足以上五点外，还应考虑5年的发展需要。

3.配电变压器台区的定位。

（1）农村配电变压器的台区严按“小容量，密布局，短半径”的原则来建设，供电半径一般在500m范围内由于城镇化发展，长远布点考虑尽可能按250m供电半径内设计，交通运输，维护方便，尽量靠近路边。

（2）城区配变的安装位置必须安全，可靠，并符合城市发展规划，尽量处于负荷中心。

配电变压器的安装一般分以下几种：（3）台架式：可分为单杆台架和双杆台架，一般采用双杆台架，此种方式比较普通，施工简单，方便。

但其配变容量一般控制在400kva及以下。

安装要求如下：①两电杆的根开为2.5m，配电变压器立于两根槽钢之上，槽钢底部距离地面要大于2.5m，台架的平面坡度不大于1/100。

当变压器大于100kva时，为了防止槽钢负担过重须增加斜撑，或支承顶。

②配电变压器的高低压引下线及母线采用多股绝缘线，高低引线铜线不小于16mm2，铝线不小于25mm2，高低压套管应加装绝缘防护罩。
