配电变压器高低压熔丝安装及使用注意事项

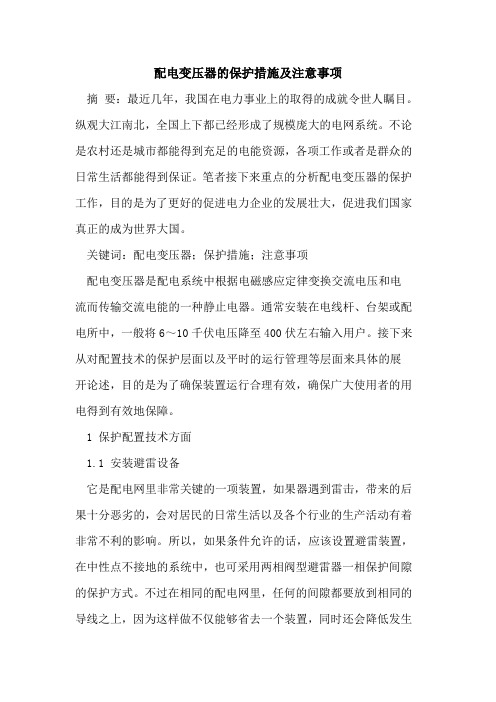

配电变压器的保护措施及注意事项摘要：最近几年，我国在电力事业上的取得的成就令世人瞩目。

纵观大江南北，全国上下都已经形成了规模庞大的电网系统。

不论是农村还是城市都能得到充足的电能资源，各项工作或者是群众的日常生活都能得到保证。

笔者接下来重点的分析配电变压器的保护工作，目的是为了更好的促进电力企业的发展壮大，促进我们国家真正的成为世界大国。

关键词：配电变压器；保护措施；注意事项配电变压器是配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。

通常安装在电线杆、台架或配电所中，一般将6～10千伏电压降至400伏左右输入用户。

接下来从对配置技术的保护层面以及平时的运行管理等层面来具体的展开论述，目的是为了确保装置运行合理有效，确保广大使用者的用电得到有效地保障。

1 保护配置技术方面1.1 安装避雷设备它是配电网里非常关键的一项装置，如果器遇到雷击，带来的后果十分恶劣的，会对居民的日常生活以及各个行业的生产活动有着非常不利的影响。

所以，如果条件允许的话，应该设置避雷装置，在中性点不接地的系统中，也可采用两相阀型避雷器一相保护间隙的保护方式。

不过在相同的配电网里，任何的间隙都要放到相同的导线之上，因为这样做不仅能够省去一个装置，同时还会降低发生跳闸活动的频率。

通常在安装避雷装置的时候最好是和变压器的距离不要太远，如果太远就不能起到其应有的保护功能，通常规定放到设备高压一段的熔断装置里面。

其接地线，应和配电变压器的金属外壳和低压侧中性点连在一起共同接地。

当变压器容量为100kvoa及以上时，接地电阻应尽可能降低到4ω以下；如果器容量低于此数值的话，电阻低于10ω就行。

当这三点连在一起，高压侧落雷，避雷器或间隙放电时，变压器绝缘所承受的即是阀型避雷器的残压，而接地装置上的电压降并没有作用在变压器的绝缘上，此举对于设备的保护来讲意义十分重要，能降低高、低压绕组间和高压绕组对变压器铁心与外壳之间发生绝缘击穿的危险。

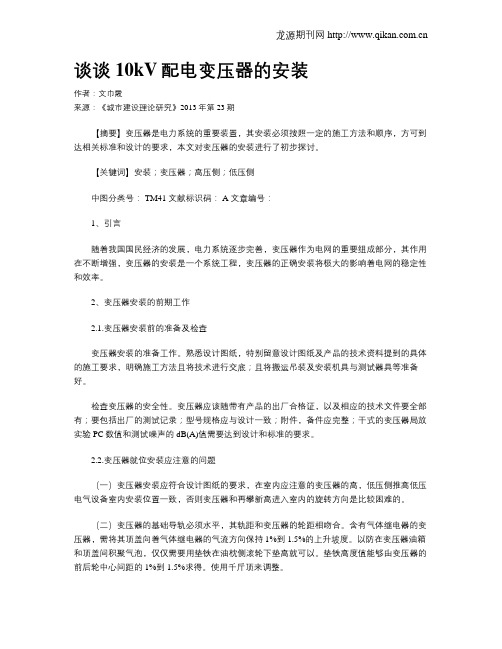

谈谈10kV配电变压器的安装作者：文巾霞来源：《城市建设理论研究》2013年第23期【摘要】变压器是电力系统的重要装置，其安装必须按照一定的施工方法和顺序，方可到达相关标准和设计的要求，本文对变压器的安装进行了初步探讨。

【关键词】安装；变压器；高压侧；低压侧中图分类号： TM41 文献标识码： A 文章编号：1、引言随着我国国民经济的发展，电力系统逐步完善，变压器作为电网的重要组成部分，其作用在不断增强，变压器的安装是一个系统工程，变压器的正确安装将极大的影响着电网的稳定性和效率。

2、变压器安装的前期工作2.1.变压器安装前的准备及检查变压器安装的准备工作。

熟悉设计图纸，特别留意设计图纸及产品的技术资料提到的具体的施工要求，明确施工方法且将技术进行交底；且将搬运吊装及安装机具与测试器具等准备好。

检查变压器的安全性。

变压器应该随带有产品的出厂合格证，以及相应的技术文件要全部有；要包括出厂的测试记录；型号规格应与设计一致；附件，备件应完整；干式的变压器局放实验PC数值和测试噪声的dB(A)值需要达到设计和标准的要求。

2.2.变压器就位安装应注意的问题（一）变压器安装应符合设计图纸的要求，在室内应注意的变压器的高，低压侧推高低压电气设备室内安装位置一致，否则变压器和再攀新高进入室内的旋转方向是比较困难的。

（二）变压器的基础导轨必须水平，其轨距和变压器的轮距相吻合。

含有气体继电器的变压器，需将其顶盖向着气体继电器的气流方向保持1%到1.5%的上升坡度。

以防在变压器油箱和顶盖间积聚气泡，仅仅需要用垫铁在油枕侧滚轮下垫高就可以。

垫铁高度值能够由变压器的前后轮中心间距的1%到1.5%求得。

使用千斤顶来调整。

（三）将变压器放好位置符合要求以后，用可以拆卸的制动装置把滚轮加以固定后；不能够用电焊将其焊接在轨道上。

（四）装接高，低压母线的时候，套管中心线需要母线中心线符合。

连接母线和变压器的套管，需要使用两把扳手，以确保套管中的联接螺栓不要跟着转动。

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

主持:杨留名电工之友NONGCUN DIANGONG安装运行注意事项(646100)国网四川泸川供电公司陈高压跌落式熔断器是动作后载熔件自动跌落，形成断口的熔断器。

它主要用于架空配电线路的支线T 接点、配电变压器一次侧、电力电容器及用户分界处等 作为过载或短路保护。

1 工作原理跌落式熔断器主要由绝缘支架和熔管两部分组 成，绝缘支架两端安装静触头，熔管两端安装动触头, 熔管由内层消弧管和外层纸管或环氧玻璃管组成。

跌落式熔断器在正常运行时，熔管借助熔丝张紧 处于闭合位置，当系统发生故障时，故障电流使熔丝迅 速熔断，并形成电弧，消弧管受电弧灼热，分解出大量 的气体，在管内形成很高的纵吹压力，电弧被迅速拉长而熄灭。

熔丝熔断后，下部动触头失去张力而下翻，锁 紧机构释放熔管,熔管跌落，形成明显的开断点。

2安装使用(1) 配电变压器高压侧熔丝配置。

配电变压器容 量在100 kVA 以下者，熔丝按照配电变压器高压侧额 定电流的2.0—3.0倍选择；容量在100 kVA 及以上的，熔丝按照配电变压器高压侧额定电流的1.5—2.0倍选 择。

(2) 熔丝的额定电流必须与负荷电流相匹配，若配 合不当应进行调整。

一般常用的熔丝额定电流为100 A 和200 A, 100 A 及以下的熔丝只能用在额定电流100 A 的熔管内,100 A 以上到200 A 的熔丝用在额定电流200 A 的熔管 内。

如果将100 A 以下的熔丝用于 额定电流200 A 的熔管将导致小电 流故障下不能断开的后果。

(3) 跌落式熔断器熔管的消弧 管不能有折弯或破损，如有损坏，将 导致熔丝不能断开小电流故障。

(4) 安装熔丝时必须使用标准熔丝，禁止用铜丝或铝丝代替。

安装熔丝时，应在灭弧 管上端用保护帽将熔丝压紧，熔丝下端应绕过弹簧支 架，并使扭簧处于扭紧状态,然后用螺母将熔丝压紧， 但不要太紧，太紧会导致熔丝被切断并剪掉熔丝抽头。

3运行及维护(1) 在操作中尽量避免带负荷拉合跌落式熔断器， 如果发现操作中错合熔断器，即使合错，甚至发生电 弧,也不能将其再拉开。

电力变压器安装规程1.变压器卸车及就位在变压器基础验收移交后，对周边施工场地进行平整和夯实，布置好卸车的平台和拖运轨道。

在主变拖运至安装点前，应再次对变压器进行检查。

核对变压器的高低压侧方向以确定卸车方向。

主变卸车、托运方案参照第三节〈大件吊装和运输〉。

变压器就位后，在其他任何工作开始前必须可靠接地。

2.器身检查有吊罩检查和直接进入器身内部检查两种方式供选择。

采用何种方式视现场实际情况及厂家、业主要求定。

无论采用何种方式，都应选择在良好天气中进行并尽量缩短器身在空气中的暴露时间，应满足一、周围空气温度不低于0℃，器身温度不低于周围空气温度;当器身温度低于周围空气温度时，应采用热油循环法将器身加热，使其温度高于周围空气温度;二、空气相对湿度不大于75;三、场地周围应清洁并有防尘措施三个条件。

3.吊罩检查方式钟罩起吊时应平衡起吊，吊索与铅垂线的夹角不宜大于30度，起吊过程应缓慢，严禁器身与箱壁碰撞。

充氮运输的变压器必须让器身在空气中暴露15min以上，待氮气扩散后才可开始检查。

4.进入器身内部检查方式充氮运输的变压器器身检查前采用注油排氮的方式排氮，排氮前须将油箱中的残油排尽，注入油箱中的油必须是合格绝缘油。

油位应高出铁心上沿100mm以上，静置12h后方可排油准备内部检查。

5.附件安装高压套管安装：先卸去接线板与导电头，用长20m、直径8~10mm的尼龙绳穿入套管内，上端经挂在吊钩上的滑轮由工作人员拉住，用吊车将套管慢慢吊起并移至升高座上方，绳子的另一端用吊环螺钉与变压器的引线接头连接，将套管吊装就位，同时将引线接头提至超出套管顶部，旋下吊环螺钉，将套管固定牢固。

其他附件安装：在高、低套管安装完毕后，即可封上人孔门，进行储油柜、冷却器等其他附件的安装。

6.真空注油附件安装基本完成后，即可开始抽真空，准备注油。

抽真空时应根据制造厂家的要求，将不能承受机械强度的附件与油箱隔离。

抽真空时应密切监视箱壁的变形。

低压厂用变压器安装作业指导文件范文一、引言本作业指导文件旨在指导低压厂用变压器的安装作业，确保安装过程安全可靠，并保证设备的正常运行。

操作人员在进行变压器安装作业时，请务必按照本指导文件的要求执行。

二、设备准备工作1. 在进行变压器安装作业之前，请确保已经具备以下必要的设备准备工作：- 符合要求的变压器设备；- 安全防护设备，如安全帽、防护眼镜、防护手套等；- 必要的工具，如扳手、钳子、电工工具等；- 设备安装所需的材料，如螺栓、螺母、垫片等；- 变压器的安装平台和固定支架。

三、安装平台准备1. 确定变压器的安装位置，并清理安装区域，确保平台平整、干净。

2. 若安装平台不平整，则需进行调整，以保证变压器安装时的稳定性。

3. 为变压器提供足够的空间，方便操作人员进行设备安装及后续维护工作。

四、设备安装1. 将变压器轻轻放置在安装平台上，并确保变压器与平台之间的接触面紧密。

2. 使用螺栓、螺母及垫片将变压器固定在安装平台上，保证固定紧固度，避免设备晃动。

3. 检查变压器与安装平台之间的绝缘情况，确保设备安全可靠。

五、接线连接1. 切断电源，确保操作安全。

2. 根据变压器的接线图，将主要线路的接线逐一连接，确保接线准确无误。

3. 检查接线连接处的紧固度，确保连接牢固，并使用绝缘胶带进行绝缘处理。

4. 接线完成后，进行接线的可靠性测试，确保电路连接正常。

六、安全检查1. 安装人员应对整个变压器安装作业进行全面检查，确保安装过程中不存在隐患。

2. 检查设备的各个部分是否固定可靠，避免设备晃动和松动。

3. 检查电缆的绝缘情况，确保电缆无裂纹和损坏。

4. 检查设备周围是否有导电物体，如有，应及时清除，以免发生触电事故。

七、施工完成1. 完成变压器的安装后，需对施工区域进行整理和清理，确保工作环境整洁。

2. 对变压器的安装情况进行记录，并将相关文件归档保存。

八、操作注意事项1. 在进行设备安装作业时，操作人员需佩戴符合要求的安全防护设备，确保人身安全。

变压器安装规范一变压器是改变电路中电压的一种设备它使不符合我们使用的电压改变为我们所需要的电压。

变压器是根据电磁感应原理工作的。

变压器安装规范如下：1．变压器宽面推进时，低压侧应向外；变压器侧面推进时，油枕侧向外，便于带电巡视检查。

2．变压器室的安全距离。

室内变压器外壳，距门不应小于1m，距墙不应小于0.8m；额定电压为35KV及其以上的变压器，距门不应小于2m，距墙不应小于1.5m；变压器二次线线的支架，距地面不应小于2.3m，高压线线两侧应加遮栏；变压器室要么有操作用的开关时，在操作方向上应1.2m以上的操作宽度。

3．变压器室属于一、二级耐火等级的建筑，其大门、进出风窗的材料应满足防火要求。

4．变压器室应用铁门，采用木质门应包镀锌冷轧钢板（俗称铁皮），门的宽度和高度应根据安装设备情况而写，一般宽为 1.5m，高为2.5—2.8m，门应向外开。

较短（不超过7m）的配电室，允许有一个出口，超过7m时不得少于两个出口。

5．变压器室顶板高度按设计的要求，一般不低于4.5—5m。

6．变压器一线的安装，不应妨碍变压器吊芯检查。

7．进出风百叶窗的内侧要装有网孔不大于10mm×10mm的防动物网。

基础下的进风孔不安百叶窗，但网孔外要安装直铁条，防止网格外的机械损伤，直铁条可采用直径为1mm的圆钢，间距为100mm。

8．变压器室出风窗顶部须靠近屋梁，自然通风拜见温度不应高于45℃，一般出口的有效面积应大于风口的有效面积的1.1-1.2倍。

9．当自然通风的进风温度为30℃时，变压器室地坪距离室外地坪的高度为0.8m；进风温度为35℃时，变压器地坪距离室外地坪的高度为lm。

10．变压器室内不应有与电气无关的管道通过，有关电缆内要采取防小动物进入的措施。

11．变压器地基上的轨梁安装，要按不同变压器的轮距固定，基础轨距和变压器的轮距应吻合。

12．单台变压器的油量超过600kg时，应设储油坑。

13．变压器室混凝土地面不起沙，路面抹灰刷白。

器简介及操作注意事项来源：简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最经常使用的一种短路爱惜开关，它具有经济、操作方便、适应户外环境性强等特点，被普遍应用于10kV配电线路和配电变压器一次侧作为爱惜和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具有了隔离开关的功能，给检修段线路和设备制造了一个平安作业环境，增加了检修人员的平安感。

安装在配电变压器上，能够作为配电变压器的主爱惜，因此，在10kV配电线路和配电变压器中取得了普及。

其工作原理是：熔丝管两头的动触头依托熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部份后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其缘故之一是，农电工素养差，责任心不强，常年不进行跌落式熔断器的保护和检修；缘故之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两缘故降低了跌落式熔断器的功能。

现实中常常显现缺熔管、缺熔体或用铜丝、铝丝乃至于铁丝勾挂代替熔体的情形。

使得线路的跳闸率和配电变压器的故障率居高不下。

1 对装置性缺点的剖析随着电力行业的进展，高压跌落式熔断器的生产问题愈来愈大，要紧问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管太长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。
