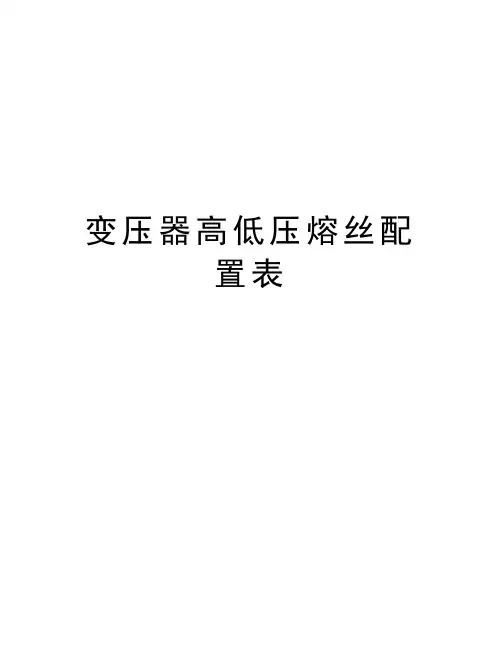

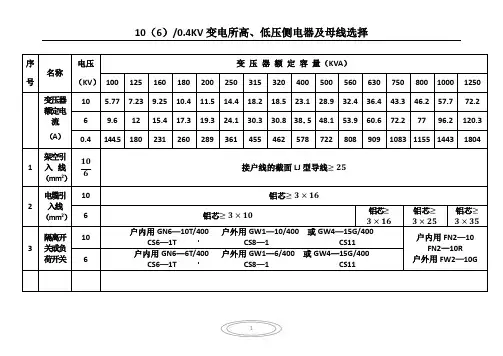

变压器高低压熔丝配置表

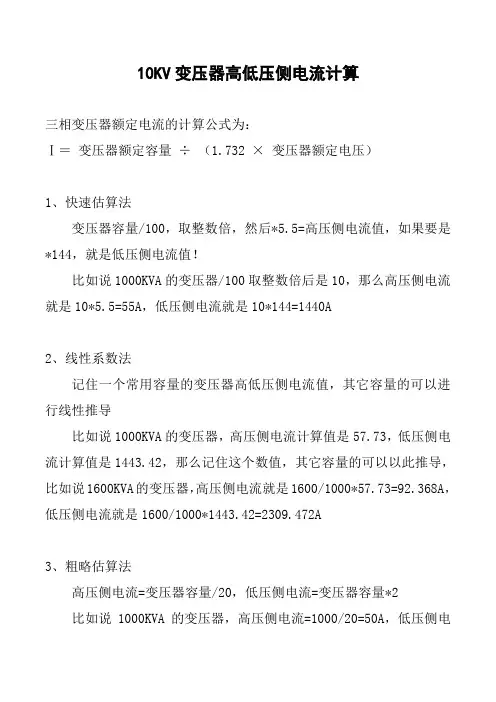

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为:I = 变压器额定容量 + （1.732 X变压器额定电压）1、快速估算法变压器容量/100 ,取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10,那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA 的变压器，高压侧电流就是1600/1000*57.73=92.368A 低压侧电流就是1600/1000*1443.42=2309.472A3、粗略估算法高压侧电流=变压器容量/20 ,低压侧电流二变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流=1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法匸S/1.732/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下，油变的过载系数是 1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV变压器的输出电压为400 V ，不是380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表说明：低压侧熔丝中的“X 2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的,按变压器额定电流的2倍配置熔体。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为:I = 变压器额定容量 + （1.732 X变压器额定电压）1、快速估算法变压器容量/100 ,取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10,那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A 低压侧电流就是1600/1000*1443.42=2309.472A3、粗略估算法高压侧电流=变压器容量/20 ,低压侧电流二变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流=1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法匸S/1.732/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下，油变的过载系数是 1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV变压器的输出电压为400 V ，不是380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表说明：低压侧熔丝中的“X 2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的,按变压器额定电流的2倍配置熔体。

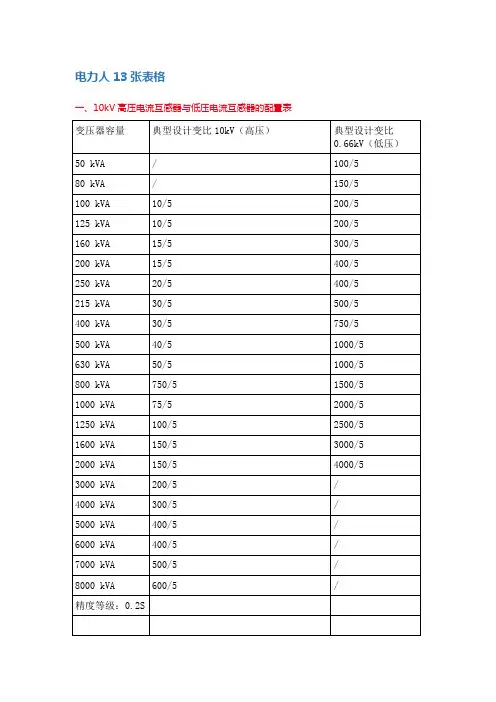

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为：Ⅰ＝变压器额定容量÷（1.732 ×变压器额定电压）1、快速估算法变压器容量/100，取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10，那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A，低压侧电流就是1600/1000*1443.42=2309.472A3、粗略估算法高压侧电流=变压器容量/20，低压侧电流=变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流 =1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法I=S/1.732/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下，油变的过载系数是1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV 变压器的输出电压为 400 V ，不是 380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表说明：低压侧熔丝中的“×2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为：Ⅰ＝变压器额定容量÷（×变压器额定电压）1、快速估算法变压器容量/100，取整数倍，然后*=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10，那么高压侧电流就是10*=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是，低压侧电流计算值是，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA 的变压器，高压侧电流就是1600/1000*=，低压侧电流就是1600/1000*=3、粗略估算法高压侧电流=变压器容量/20，低压侧电流=变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流=1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法I=S/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下，油变的过载系数是，干式的过载系数是，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV 变压器的输出电压为400 V ，不是380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表说明：低压侧熔丝中的“×2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

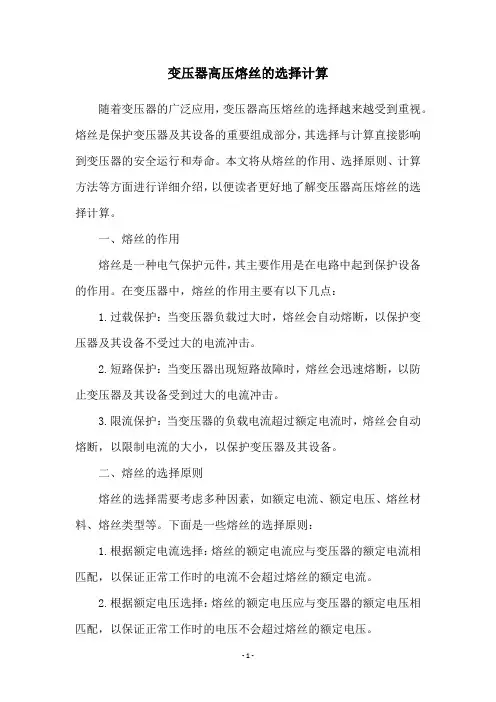

变压器高压熔丝的选择计算随着变压器的广泛应用，变压器高压熔丝的选择越来越受到重视。

熔丝是保护变压器及其设备的重要组成部分，其选择与计算直接影响到变压器的安全运行和寿命。

本文将从熔丝的作用、选择原则、计算方法等方面进行详细介绍，以便读者更好地了解变压器高压熔丝的选择计算。

一、熔丝的作用熔丝是一种电气保护元件，其主要作用是在电路中起到保护设备的作用。

在变压器中，熔丝的作用主要有以下几点：1.过载保护：当变压器负载过大时，熔丝会自动熔断，以保护变压器及其设备不受过大的电流冲击。

2.短路保护：当变压器出现短路故障时，熔丝会迅速熔断，以防止变压器及其设备受到过大的电流冲击。

3.限流保护：当变压器的负载电流超过额定电流时，熔丝会自动熔断，以限制电流的大小，以保护变压器及其设备。

二、熔丝的选择原则熔丝的选择需要考虑多种因素，如额定电流、额定电压、熔丝材料、熔丝类型等。

下面是一些熔丝的选择原则：1.根据额定电流选择：熔丝的额定电流应与变压器的额定电流相匹配，以保证正常工作时的电流不会超过熔丝的额定电流。

2.根据额定电压选择：熔丝的额定电压应与变压器的额定电压相匹配，以保证正常工作时的电压不会超过熔丝的额定电压。

3.根据熔丝材料选择：熔丝材料应具有良好的导电性能和热稳定性能，以保证在过载或短路时能迅速熔断。

4.根据熔丝类型选择：熔丝的类型应与变压器的工作环境相适应，如室内变压器可选择玻璃管熔丝，室外变压器可选择瓷熔丝等。

三、熔丝的计算方法熔丝的计算方法一般有两种，即按额定电流计算和按额定容量计算。

下面将分别介绍这两种方法的具体步骤：1.按额定电流计算按额定电流计算熔丝的步骤如下：（1）根据变压器的额定电流I，查找熔丝额定电流In的规格表，选取最接近I的熔丝规格。

（2）计算熔丝额定功率P，公式为：P=K×In2，其中K为熔丝材料常数，In为熔丝额定电流。

（3）根据熔丝的额定功率P，查找熔丝额定电压Un的规格表，选取最接近P的熔丝规格。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为：Ⅰ＝变压器额定容量÷（1.732 ×变压器额定电压）1、快速估算法变压器容量/100，取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10，那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A，低压侧电流就是1600/1000*1443.42=2309.472A3、粗略估算法高压侧电流=变压器容量/20，低压侧电流=变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流 =1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法I=S/1.732/UI--电流，单位AS--变压器容量，单位kVAU--电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

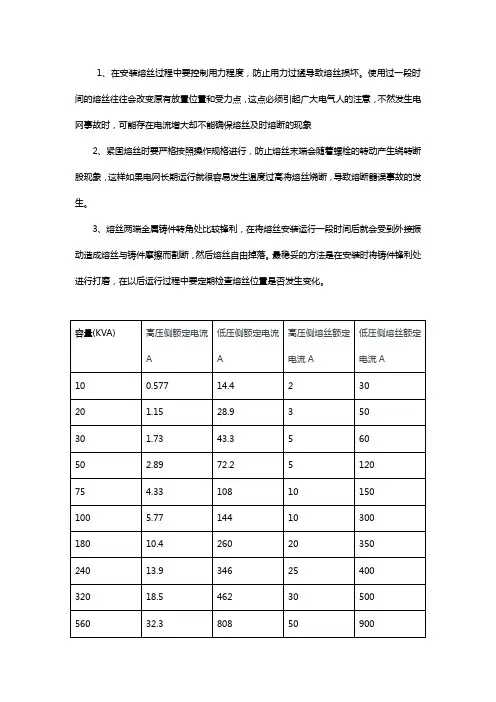

只说一个简单的，在过载的情况下，油变的过载系数是1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点：10 KV 变压器的输出电压为 400 V ，不是 380 V ，这是变压器的标准设计10kV配电变压器熔丝配置表序号变压器容量(KVA)高压侧额定电流(A)高压侧熔丝配置(A)低压侧额定电流(A)低压侧熔片配置(A)1 10 0.58 5 14.44 302 20 1.15 5 28.88 503 30 1.73 5 43.32 504 50 2.89 10 72.20 1005 63 3.64 10 90.97 1506 80 4.62 15 115.52 1507 100 5.77 15 144.40 2008 125 7.21 15 180.50 2509 160 9.23 20 231.04 30010 200 11.54 20 288.80 40011 250 14.43 30 361.00 500或300×212 315 18.18 40 454.86 600或300×213 400 23.08 40 577.60 800或400×214 500 28.85 50 722.00 500×215 630 36.35 60 909.72 600×216 800 46.16 100 1155.20 800×217 1000 57.70 100 1444.00 1000×2说明：低压侧熔丝中的“×2”指变压器低压侧两回出线10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

10KV变压器高低压侧电流计算三相变压器额定电流的计算公式为：Ⅰ＝变压器额定容量÷（1.732 ×变压器额定电压）1、快速估算法变压器容量/100，取整数倍,然后＊5。

5=高压侧电流值,如果要是*144，就是低压侧电流值！比如说1000KVA的变压器/100取整数倍后是10，那么高压侧电流就是10*5。

5=55A,低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57。

73，低压侧电流计算值是1443.42,那么记住这个数值，其它容量的可以以此推导,比如说1600KVA的变压器，高压侧电流就是1600/1000*57。

73=92。

368A,低压侧电流就是1600/1000＊1443。

42=2309。

472A3、粗略估算法高压侧电流=变压器容量/20，低压侧电流=变压器容量＊2比如说1000KVA的变压器，高压侧电流=1000/20=50A,低压侧电流=1000＊2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法I=S/1。

732/UI-—电流，单位AS--变压器容量，单位kVAU-—电压，单位kV5、最大电流计算需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。

只说一个简单的，在过载的情况下,油变的过载系数是1.2,干式的过载系数是1.5,也就是通过上述方法计算出变压器的额定电流值之后,再乘以过载系数，从而得到最大电流值,用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！值得注意一点:10 KV 变压器的输出电压为 400 V ，不是 380 V ,这是变压器的标准设计10kV配电变压器熔丝配置表说明:低压侧熔丝中的“×2"指变压器低压侧两回出线10kV侧,跌落式熔断器熔丝的配置,容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的,按变压器额定电流的2倍配置熔体。
