配电变压器高压测熔丝选择

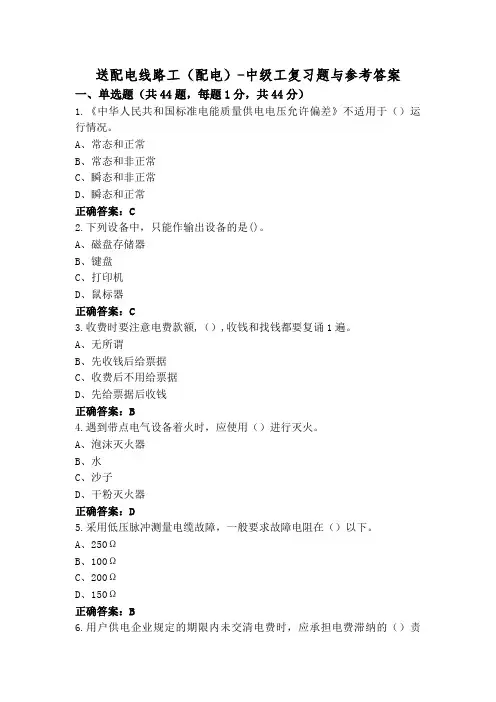

送配电线路工（配电）-中级工复习题与参考答案一、单选题（共44题，每题1分，共44分）1.《中华人民共和国标准电能质量供电电压允许偏差》不适用于（）运行情况。

A、常态和正常B、常态和非正常C、瞬态和非正常D、瞬态和正常正确答案：C2.下列设备中，只能作输出设备的是()。

A、磁盘存储器B、键盘C、打印机D、鼠标器正确答案：C3.收费时要注意电费款额,（）,收钱和找钱都要复诵1遍。

A、无所谓B、先收钱后给票据C、收费后不用给票据D、先给票据后收钱正确答案：B4.遇到带点电气设备着火时，应使用（）进行灭火。

A、泡沫灭火器B、水C、沙子D、干粉灭火器正确答案：D5.采用低压脉冲测量电缆故障，一般要求故障电阻在（）以下。

A、250ΩB、100ΩC、200ΩD、150Ω正确答案：B6.用户供电企业规定的期限内未交清电费时，应承担电费滞纳的（）责A、违约B、违纪C、违规D、违法正确答案：A7.电压互感器的二次回路（）。

A、必须接地B、根据容量大小确定是否接地C、根据现场确定是否接地D、不一定全接地正确答案：A8.（）的目标是为了及时消除线路及设备中存在的隐患，避免因缺陷扩大而导致配网事故发生，保证设备的出力，提高配网的可靠性。

A、事故和障碍管理B、日常维护管理C、备品备件管理D、缺陷管理正确答案：D9.指针式万用表的测量：用100V量程的直流电压测量时，指针满度值的电流为50uA，则万用表的内阻Ri为（）。

A、200ΩB、2ΩC、2MΩD、5MΩ正确答案：C10.在Word中，进行中英文切换的快捷键是()。

A、Ctrl＋空格键B、Shift＋AltC、Shift＋.D、Ctrl＋.正确答案：A11.10kV绝缘铝接户线导线截面不应小于（）mm2。

A、25C、16D、35正确答案：D12.一个物体对另一个（）产生的作用力叫载荷。

A、载体B、物体C、高点D、重心正确答案：B13.企业应对（）风险评估的结果进行排序，作为企业制定风险概述的依据。

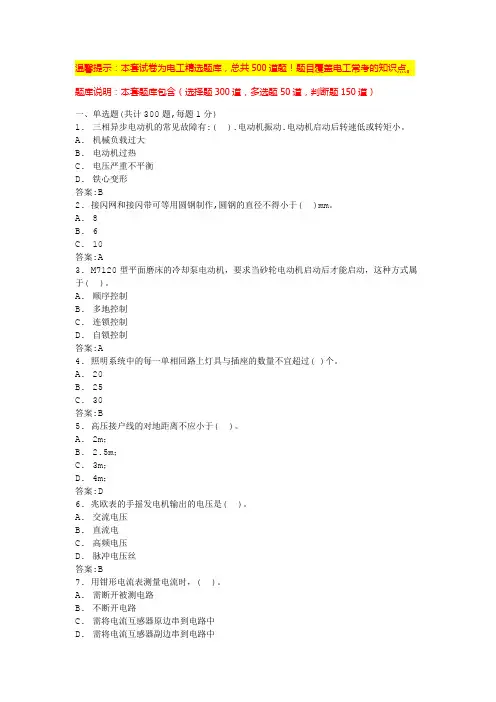

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.三相异步电动机的常见故障有:( ).电动机振动.电动机启动后转速低或转矩小。

A.机械负载过大B.电动机过热C.电压严重不平衡D.铁心变形答案:B2. 接闪网和接闪带可等用圆钢制作,圆钢的直径不得小于( )mm。

A.8B. 6C.10答案:A3. M7120型平面磨床的冷却泵电动机，要求当砂轮电动机启动后才能启动，这种方式属于( )。

A.顺序控制B.多地控制C.连锁控制D.自锁控制答案:A4. 照明系统中的每一单相回路上灯具与插座的数量不宜超过( )个。

A.20B.25C.30答案:B5. 高压接户线的对地距离不应小于( )。

A.2m；B. 2.5m；C.3m；D.4m；答案:D6. 兆欧表的手摇发电机输出的电压是( )。

A.交流电压B.直流电C.高频电压D.脉冲电压丝答案:B7. 用钳形电流表测量电流时，( )。

A.需断开被测电路B.不断开电路C.需将电流互感器原边串到电路中D.需将电流互感器副边串到电路中答案:B8. 配电变压器高压侧额定电流为96.4A，应选用的高压熔丝规格为( )。

A.75AB.100AC.150AD.200A答案:C9. 配电盘的二次线路在潮湿的环境绝缘电阻可降低为( )欧。

A. 1B.0.5C.0.22D. 2答案:B10. 阻容偶合器多级放大电路的输入电阻等于，( )A.第一级输入电阻B.各级输入电阻之和C.各级输入电阻之积D.未级输入电阻答案:A11. 电杆竖立后，要使电杆位于线路的中心线上，其偏差不应超过( )mm。

A.20B.30C.40D.50答案:C12. 对于易燃易爆物防火安全要求下列做法不必要的是( )A.照明电气设备必须使用防爆灯头B.必须穿钉子靴出入现场C.严禁吸烟D.严禁动用明火答案:B13. 供电频率偏差通常是以实际频率和额定频率之( )与额定频率之比的百分数来表示。

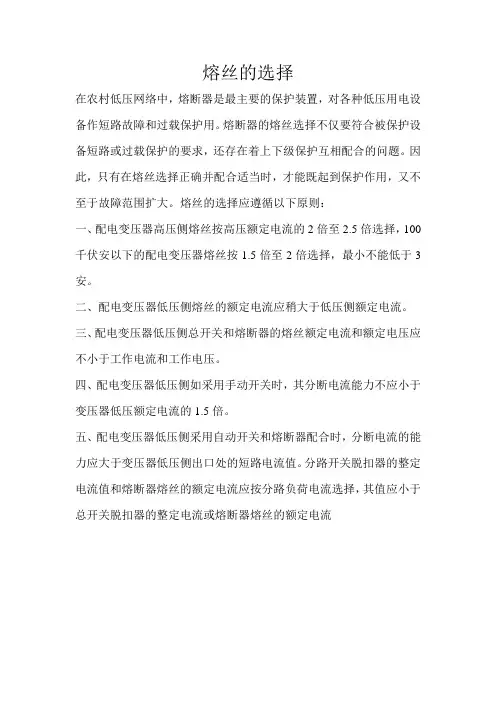

熔丝的选择
在农村低压网络中，熔断器是最主要的保护装置，对各种低压用电设备作短路故障和过载保护用。

熔断器的熔丝选择不仅要符合被保护设备短路或过载保护的要求，还存在着上下级保护互相配合的问题。

因此，只有在熔丝选择正确并配合适当时，才能既起到保护作用，又不至于故障范围扩大。

熔丝的选择应遵循以下原则：
一、配电变压器高压侧熔丝按高压额定电流的2倍至2.5倍选择，100千伏安以下的配电变压器熔丝按1.5倍至2倍选择，最小不能低于3安。

二、配电变压器低压侧熔丝的额定电流应稍大于低压侧额定电流。

三、配电变压器低压侧总开关和熔断器的熔丝额定电流和额定电压应不小于工作电流和工作电压。

四、配电变压器低压侧如采用手动开关时，其分断电流能力不应小于变压器低压额定电流的1.5倍。

五、配电变压器低压侧采用自动开关和熔断器配合时，分断电流的能力应大于变压器低压侧出口处的短路电流值。

分路开关脱扣器的整定电流值和熔断器熔丝的额定电流应按分路负荷电流选择，其值应小于总开关脱扣器的整定电流或熔断器熔丝的额定电流。

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

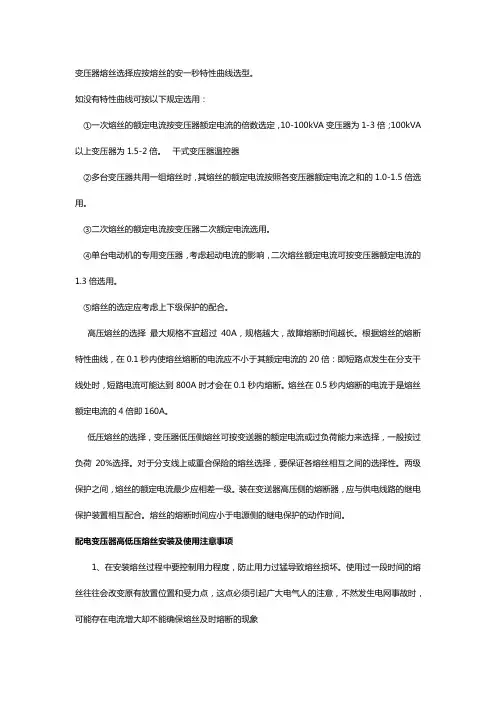

变压器熔丝选择应按熔丝的安一秒特性曲线选型。

如没有特性曲线可按以下规定选用：
①一次熔丝的额定电流按变压器额定电流的倍数选定，10-100kVA变压器为1-3倍；100kVA 以上变压器为1.5-2倍。

干式变压器温控器
②多台变压器共用一组熔丝时，其熔丝的额定电流按照各变压器额定电流之和的1.0-1.5倍选用。

③二次熔丝的额定电流按变压器二次额定电流选用。

④单台电动机的专用变压器，考虑起动电流的影响，二次熔丝额定电流可按变压器额定电流的
1.3倍选用。

⑤熔丝的选定应考虑上下级保护的配合。

高压熔丝的选择最大规格不宜超过40A，规格越大，故障熔断时间越长。

根据熔丝的熔断特性曲线，在0.1秒内使熔丝熔断的电流应不小于其额定电流的20倍：即短路点发生在分支干线处时，短路电流可能达到800A时才会在0.1秒内熔断。

熔丝在0.5秒内熔断的电流于是熔丝额定电流的4倍即160A。

低压熔丝的选择，变压器低压侧熔丝可按变送器的额定电流或过负荷能力来选择，一般按过负荷20%选择。

对于分支线上或重合保险的熔丝选择，要保证各熔丝相互之间的选择性。

两级保护之间，熔丝的额定电流最少应相差一级。

装在变送器高压侧的熔断器，应与供电线路的继电保护装置相互配合。

熔丝的熔断时间应小于电源侧的继电保护的动作时间。

配电变压器高低压熔丝安装及使用注意事项
1、在安装熔丝过程中要控制用力程度，防止用力过猛导致熔丝损坏。

使用过一段时间的熔丝往往会改变原有放置位置和受力点，这点必须引起广大电气人的注意，不然发生电网事故时，可能存在电流增大却不能确保熔丝及时熔断的现象。

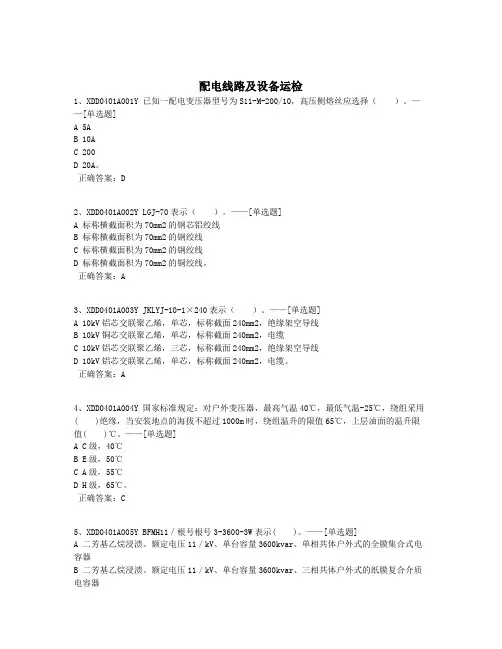

配电线路及设备运检1、XDD0401A001Y 已知一配电变压器型号为S11-M-200/10，高压侧熔丝应选择（）。

——[单选题]A 5AB 10AC 200D 20A。

正确答案：D2、XDD0401A002Y LGJ-70表示（）。

——[单选题]A 标称横截面积为70mm2的钢芯铝绞线B 标称横截面积为70mm2的钢绞线C 标称横截面积为70mm2的钢绞线D 标称横截面积为70mm2的铜绞线。

正确答案：A3、XDD0401A003Y JKLYJ-10-1×240表示（）。

——[单选题]A 10kV铝芯交联聚乙烯，单芯，标称截面240mm2，绝缘架空导线B 10kV铜芯交联聚乙烯，单芯，标称截面240mm2，电缆C 10kV铝芯交联聚乙烯，三芯，标称截面240mm2，绝缘架空导线D 10kV铝芯交联聚乙烯，单芯，标称截面240mm2，电缆。

正确答案：A4、XDD0401A004Y 国家标准规定：对户外变压器，最高气温40℃，最低气温-25℃，绕组采用( )绝缘，当安装地点的海拔不超过1000m时，绕组温升的限值65℃，上层油面的温升限值( )℃。

——[单选题]A C级，40℃B E级，50℃C A级，55℃D H级，65℃。

正确答案：C5、XDD0401A005Y BFMH11／根号根号3-3600-3W表示( )。

——[单选题]A 二芳基乙烷浸渍、额定电压11／kV、单台容量3600kvar、单相共体户外式的全膜集合式电容器B 二芳基乙烷浸渍、额定电压11／kV、单台容量3600kvar、三相共体户外式的纸膜复合介质电容器C 二芳基乙烷浸渍、额定电压11／kV、单台容量3600kvar、单相共体户外式的纸膜复合介质电容器D 二芳基乙烷浸渍、额定电压11／kV、单台容量3600kvar、三相共体户外式的全膜集合式电容器。

正确答案：D6、XDD0401A006Y 拉线的经济角为（）°。

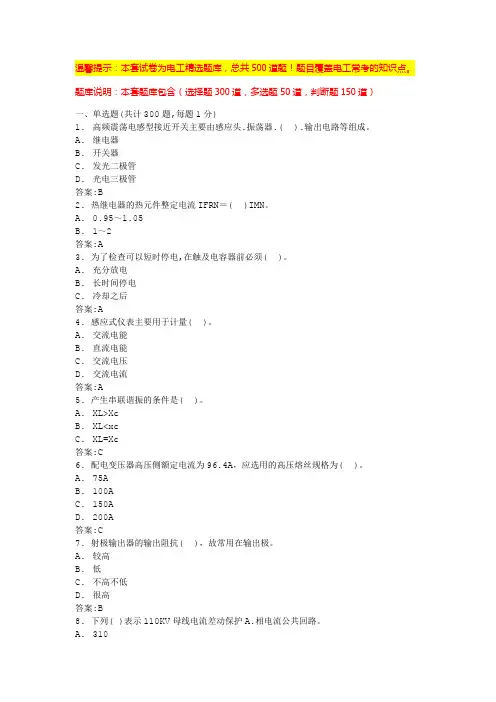

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.高频震荡电感型接近开关主要由感应头.振荡器.( ).输出电路等组成。

A.继电器B.开关器C.发光二极管D.光电三极管答案:B2. 热继电器的热元件整定电流IFRN＝( )IMN。

A.0.95～1.05B.1～2答案:A3. 为了检查可以短时停电,在触及电容器前必须( )。

A.充分放电B.长时间停电C.冷却之后答案:A4. 感应式仪表主要用于计量( )。

A.交流电能B.直流电能C.交流电压D.交流电流答案:A5. 产生串联谐振的条件是( )。

A.XL>XcB.XL<xcC.XL=Xc答案:C6. 配电变压器高压侧额定电流为96.4A，应选用的高压熔丝规格为( )。

A.75AB.100AC.150AD.200A答案:C7. 射极输出器的输出阻抗( )，故常用在输出极。

A.较高B.低C.不高不低D.很高答案:B8. 下列( )表示110KV母线电流差动保护A.相电流公共回路。

A.310C.330答案:A9. 能够测量电功率的仪表是( )。

A.万用表B.电度表C.功率因数表D.功率表答案:D10. 低压组合开关应根据电源的种类.电压的等级.极数及负载的容量选用，用于直接控制电动机时开关额定电流应不小于电动机额定电流的( )倍。

A.1～2；B. 1.5～2；C. 1.5～2.5；D. 3.5～5.5；答案:C11. 变配电所值班人员，一般不应少于( )人。

A. 1B. 2C. 3D. 4答案:B12. 室外油浸自然循环冷却变压器在其事故过负荷1.3倍，环境温度30~C时，允许持续时间为( )h。

A. 3B. 4C. 6D.8答案:A13. 在三相电能表结构中，有时将两个制动元件按转动元件轴心对称位置安装，这主要是为了( )。

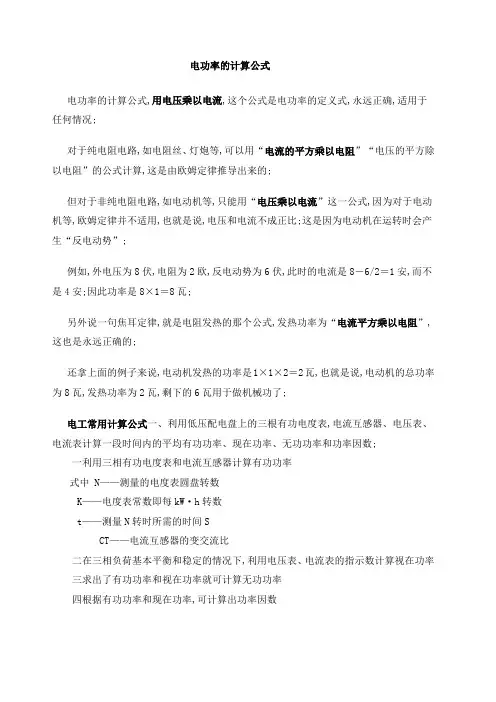

电功率的计算公式电功率的计算公式,用电压乘以电流,这个公式是电功率的定义式,永远正确,适用于任何情况;对于纯电阻电路,如电阻丝、灯炮等,可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算,这是由欧姆定律推导出来的;但对于非纯电阻电路,如电动机等,只能用“电压乘以电流”这一公式,因为对于电动机等,欧姆定律并不适用,也就是说,电压和电流不成正比;这是因为电动机在运转时会产生“反电动势”;例如,外电压为8伏,电阻为2欧,反电动势为6伏,此时的电流是8－6/2＝1安,而不是4安;因此功率是8×1＝8瓦;另外说一句焦耳定律,就是电阻发热的那个公式,发热功率为“电流平方乘以电阻”,这也是永远正确的;还拿上面的例子来说,电动机发热的功率是1×1×2＝2瓦,也就是说,电动机的总功率为8瓦,发热功率为2瓦,剩下的6瓦用于做机械功了;电工常用计算公式一、利用低压配电盘上的三根有功电度表,电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数;一利用三相有功电度表和电流互感器计算有功功率式中 N——测量的电度表圆盘转数K——电度表常数即每kW·h转数t——测量N转时所需的时间SCT——电流互感器的变交流比二在三相负荷基本平衡和稳定的情况下,利用电压表、电流表的指示数计算视在功率三求出了有功功率和视在功率就可计算无功功率四根据有功功率和现在功率,可计算出功率因数例1某单位配电盘上装有一块500转／kW·h电度表,三支100／5电流互感器,电压表指示在400V,电流表指示在22A,在三相电压、电流平衡稳定的情况下,测试电度表圆盘转数是60S转了5圈;求有功功率、现在功率、无功功率、功率因数各为多少解①将数值代入公式1,得有功功率P＝12kW②将数值代入公式2；得视在功率S=15kVA③由有功功率和视在功率代入公式3,得无功功率Q=8l kVar④由有功功率和现在功率代入公式4,得功率因数cosφ= 0．8二、利用秒表现场测试电度表误差的方法一首先选定圆盘转数,按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数即每kW·h转数CT——电流互感器交流比二根据实际测试的时间S;求电度表误差式中 T——N转的标准时间st——用秒表实际测试的N转所需时间s注：如果计算出的数是正数,电度表决；负数,则是慢;例某用户有一块750转/kW·h上电度表,配有150／5电流互感器,接有10kW的负载,现场测试60s圆盘转了5圈;求电度表误差是多少〔解〕①先求电度表转5圈时的标准秒数由公式1,得T=72s②由公式2得出电度表误差ε＝20％,快20％;三、配电变压器的高低压熔丝选择方法一先计算变压器高低压侧的额定电流式中 S——变压器容量kVAU——电压kV二高压熔丝=Ix1．5～2．5 2三低压保险丝=低压额定电流I 3例有一台50kVA变压器,高压侧额定电压10kV,低压侧的额定电压 0．4kV;求高低压的额定电流各是多少 A高压侧应选择多少A的熔丝低压侧应选择多少A的保险丝〔解〕①将数值代入公式1,得高压电流I= 2．8 A②将数值代入公式l,得低压电流I=72A③高压侧熔丝=2．8x1．5～2．5=4．2~7A可选择5A的熔丝;④低压额定电流是72A,可选择80A的保险丝;四、架空线路铝绞线的截面选择简捷公式一首先计算负荷矩M=kW．km二选用铝导线时,每kW·km可按4mm2估算,即；导线截面S＝M·4mm2例某单位在离配电变压器800m处按一台10kW的电动机;应选择多大截面的错绞线〔解〕①先把m化成km,即800m=0．8km②计算负荷矩M= 10 x 0．8=8kW·km③将数值代入公式2,得导线截面S= 8 x 4＝32mm2,应选用35mm2的铝绞线;五、拉线坑与电杆的距离和拉线长度的计算公式一拉线坑与电杆的距离计算公式L＝h·ctgam式中 h——电杆高度电杆在地面与拉线悬挂点间的高度a——拉线与电杆的夹角技术规程规定拉线与电杆的夹角一般采用45,在地形限制的情况下可采用30或60注： Ctg45=1 ctg30=1．732 ctg60=0．577二使用楔型线夹扎上把,uT型线夹扎下把时拉线长度计算公式：L=h/sina十上下把绑扎长度——拉线棒露出地面的长度式中 h——电杆高度电杆在地面与拉线悬挂点间的高度ma——拉线与电杆的夹角注： Sin45=0．707, Sin30=0．5,Sin60=0．866;例有一根终端杆打一条拉线,电杆在地面与拉线悬挂点间的高度是8m,电杆与拉线的夹角是45,拉线上把使用楔型线夹,下把使用uT型线夹,上下把绑扎长度 lm,拉线棒露出地面lm．计算拉线坑与电杆间的距离和拉线长度各为多少m解①将数值代入公式1,得拉线坑与电杆间的距离L=8m②将数值代入公式2,得拉线长度L=11．3m电缆计算公式1.护套厚度：挤前外径×+1符合电力电缆,单芯电缆护套的标称厚度应不小于,多芯电缆的标称厚度应不小于2.在线测量护套厚度：护套厚度＝挤护套后的周长—挤护套前的周长/2π或护套厚度＝挤护套后的周长—挤护套前的周长×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数= ｛π×内护套外径+钢丝直径｝÷钢丝直径×λ重量=π×钢丝直径2×ρ×L×根数×λ7.绝缘及护套的重量=π×挤前外径+厚度×厚度×L×ρ8.钢带的重量=｛π×绕包前的外径+2×厚度-1 ×2×厚度×ρ×L｝/1+K9.包带的重量=｛π×绕包前的外径+层数×厚度×层数×厚度×ρ×L｝/1±K其中:K为重叠率或间隙率,如为重叠,则是1-K；如为间隙,则是1+Kρ为材料比重；L为电缆长度；λ绞入系数;电缆线径计算方法电线电缆的规格都是用横截面积表示的如等,但是怎么估算里面铜线或铝线的直径呢,要是电缆进场,怎样检测线的粗细是否合格;通常可以将导线的截面积除以导线股数,再除以后开平方,其值乘以2就可以算出线径;用千分尺检测线径大小按前面步骤反算就可以求出导线截面面积;如平方独股铜线线径,计算2×2××1股＝平方,这就是合格的国标线径单相电知识、耗电量、功率、电流、电压的关系A、耗电量单位：千瓦.小时 KW∙H,简称“度”B、功率P单位：瓦特,简称瓦WC、电流I单位：安培,简称安AD、电压U单位：伏特,简称伏V,家用电源一般是单相交流电,电压为220伏；工业用电源是三相交流电,电压为380伏;E、功率=电流×电压 ,即P=U×IF、耗电量=功率×用电时间,即耗电量= P× T;耗电量的单位是度,1度电是指1000瓦的功率使用1小时所消耗的用电量;三相电知识三相电负载的接法分为三角形接法和Y形接法;三角形接法的负载引线为三条火线和一条地线,三条火线之间的电压为380V,任一火线对地线的电压为220V；Y形接法的负载引线为三条火线、一条零线和一条地线,三条火线之间的电压为380V,任一火线对零线或对地线的电压为220V;三相电电器的总功率等于每相电压乘以每相电流再乘于3,即总功率=电流×电压220V×3W=U×I×3三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种,一般规格为：6、520、1040、1560、2080、 30100 电压3×380/220V~;注：电表的负荷,可通过选配不同变比的电感线圈以达到使用要求;如：规格为3x12A 的电表配电感线圈使用,选电感线圈变比为1：50,则每相可承载的最大额定电流为100A;三相电负载的接法分为三角形接法和Y形接法;三角形接法的负载引线为三条火线和一条地线,三条火线之间的电压为380V,任一火线对地线的电压为220V； Y形接法的负载引线为三条火线、一条零线和一条地线,三条火线之间的电压为380V,任一火线对零线或对地线的电压为220V;三相电电器的总功率等于每相电压乘以每相电流再乘于3,即总功率=电流×电压220V×3W=U×I×3耗电量、功率、电流、电压的关系A、耗电量单位：千瓦.小时 KW∙H,简称“度”B、功率P单位：瓦特,简称瓦WC、电流I单位：安培,简称安AD、电压U单位：伏特,简称伏V,家用电源一般是单相交流电,电压为220伏；工业用电源是三相交流电,电压为380伏;E、功率=电流×电压 ,即P=U×IF、耗电量=功率×用电时间,即耗电量= P× T;耗电量的单位是度,1度电是指1000瓦的功率使用1小时所消耗的用电量;空气开关空气开关,又称自动开关,低压断路器;原理是：当工作电流超过额定电流、短路、失压等情况下,自动切断电路;目前,家庭总开关常见的有闸刀开关配瓷插保险已被淘汰或空气开关带漏电保护的小型断路器;目前家庭使用DZ系列的空气开关,常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开;三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种,一般规格为： 6、520、1040、1560、2080、 30100 电压3×380/220V~;注：电表的负荷,可通过选配不同变比的电感线圈以达到使用要求;如：规格为3x12A 的电表配电感线圈使用,选电感线圈变比为1：50,则每相可承载的最大额定电流为100A;一度就是一千瓦时,是能量单位,大小等于1000W3600s=3600000J毫安是电流单位,1毫安=安培,1000毫安等于1A你说的电池应该是1000毫安时,也就是10003600s=3600C库仑,这是电量的单位跟几度电没有直接的关系;如果是220V的交流电,因为：电流==电量/充电时间耗电量=电流电压充电时间=电量电压=3600220J=千瓦时。
