柴油发电机的事宜
1、现场共使用3台发电机（东风牌），发电机额定发电量308KW，
常用发电量为280KW;
2、发电机用油桶每台3个，内径规格约为D=55cm H=87cm
V : (0.55/2)²*3.14*0.87=0.2m³（加满油的实际容积）；
3、柴油的比重为0.85（0.85公斤/升），每桶可装柴油
0.85*0.2*1000=170公斤（与标牌注明的油净重一致）；
4、标准发电机每千瓦/小时需要耗费0.25千克柴油;
5、每个打桩机组用电设备：振冲器75KW 清水泵22KW*2 污水
泵4KW 其它照明等用电设备10KW，共计133KW，计算功率
（用电系数为0.7）为133*0.7=93.1KW，仪表测量估算值约为
(100+30*2+8+10)/2=89KW，取平均值为（93.1+89）/2=91KW;
6、按照柴油发电机发电标准耗油计算，每小时每个机组耗油
0.25*91=22.75公斤；
7、实际每台发电机每天（正常施工大约运行20小时）平均使用
2.7桶柴油,耗费170*2.7=459公斤，每小时耗费22.95公斤；。
柴油发电机起动容量计算
工程名:
计算者:
计算时间:2007年3月28日
按稳定负荷计算发电机容量:
【输入参数】:
发电机总负荷计算功率∑P = 100 (kW)
所带负荷的综合效率∑η = 0.82
发电机额定功率因数ϕcos = 0.8
【计算过程】:
ϕηcos *1G ∑∑=P S
= 100 / (0.82 * 0.8)
= 152.4 (kVA)
【输出参数】:
发电机视在功率1G S = 152.4(kVA)
按尖峰负荷计算发电机容量:
【输入参数】:
发电机允许短时过载系数G K = 1.5
最大单台或成组电动机的起动容量m S = 100(kVA)
因尖峰负荷造成电压、频率降低而导致电动机功率下降的系数j K = 0.92
【计算过程】:
m G j
G2*S K K S =
= 0.92 / 1.5 * 100
= 61.3 (kVA)
【输出参数】:
发电机视在功率2G S = 61.3(kVA)
按发电机母线允许压降计算发电机容量:
【输入参数】:
发电机母线允许电压降U ∆ = 0.2
发电机瞬态电抗d X ' = 0.2
最大单台或成组电动机的起动容量∆st S = 100(kVA)
【计算过程】:
∆∆∆-=st d G S X U
U S *'*13 【输出参数】:
发电机视在功率3G S = 80(kVA)
三种方式取最大容量 = 152.4 (kVA)。
柴油发电机机组载重计算
1.KOHLER 1250REOZM机组在加满机油后静态重量每台小于11310KG。
2.发电机的动态重量最大值（发电机运转重量最大值）
计算如下：
动态重量＝静态重量 x 2
＝ 11310KG x 2
＝ 22620KG
每座发电机基础台面积：5.5M（L）x 2.5M (W) = 13.75M
2 所以每座发电机基础台每平方米所承受的重量为：
22620KG ÷ 13.75M 2
= 1645KG
说明：
1.发电机的重量会平均分布在基础台上，故基础台的单位面积载重量即为楼板的单
位面积载重量，所以根据以上计算在发电机基础台面积为13.75M 2
时，楼板每平
方米的所承受的最大载重为1645KG
2.根据我司在台湾施工经验，发电机基础台厚度和楼板厚度的总和要达到15CM，且
所浇灌混凝土的强度要达到3000PSI。

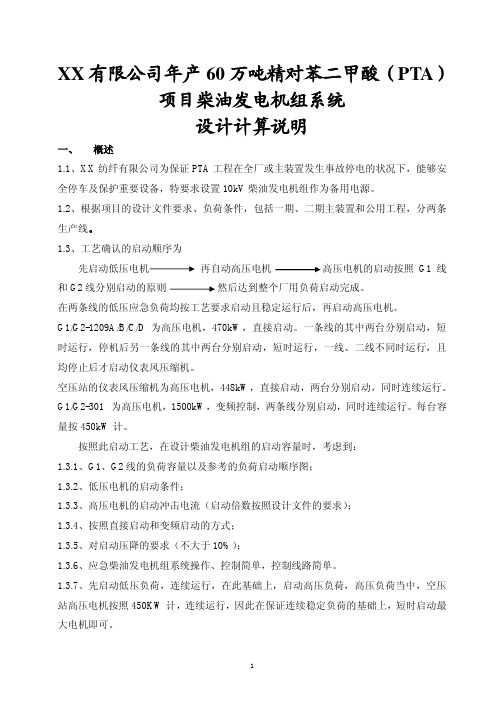

XX有限公司年产60万吨精对苯二甲酸（PTA）项目柴油发电机组系统设计计算说明一、概述1.1、XX纺纤有限公司为保证PTA工程在全厂或主装置发生事故停电的状况下，能够安全停车及保护重要设备，特要求设置10kV柴油发电机组作为备用电源。
1.2、根据项目的设计文件要求、负荷条件，包括一期、二期主装置和公用工程，分两条生产线。
1.3、工艺确认的启动顺序为先启动低压电机再自动高压电机高压电机的启动按照G1线和G2线分别启动的原则然后达到整个厂用负荷启动完成。
在两条线的低压应急负荷均按工艺要求启动且稳定运行后，再启动高压电机。
G1/G2-1209A/B/C/D为高压电机，470kW，直接启动。
一条线的其中两台分别启动，短时运行，停机后另一条线的其中两台分别启动，短时运行，一线、二线不同时运行，且均停止后才启动仪表风压缩机。
空压站的仪表风压缩机为高压电机，448kW，直接启动，两台分别启动，同时连续运行。
G1/G2-301 为高压电机，1500kW，变频控制，两条线分别启动，同时连续运行。
每台容量按450kW计。
按照此启动工艺，在设计柴油发电机组的启动容量时，考虑到：1.3.1、G1、G2线的负荷容量以及参考的负荷启动顺序图；1.3.2、低压电机的启动条件；1.3.3、高压电机的启动冲击电流（启动倍数按照设计文件的要求）；1.3.4、按照直接启动和变频启动的方式；1.3.5、对启动压降的要求（不大于10%）；1.3.6、应急柴油发电机组系统操作、控制简单，控制线路简单。
1.3.7、先启动低压负荷，连续运行，在此基础上，启动高压负荷，高压负荷当中，空压站高压电机按照450KW计，连续运行，因此在保证连续稳定负荷的基础上，短时启动最大电机即可。
1.4根据这些条件，提出计算说明书：柴油发电机起动容量计算工程名: XX1.4.1按稳定负荷计算发电机容量:【输入参数】:发电机总负荷计算功率∑ P = 3996(kW)所带负荷的综合效率∑ h = 0.85发电机额定功率因数cos j = 0.8【计算过程】:S G1 = ∑ P/（h * cosj）= 3996/（0.85*0.8）= 3996 / (0.85 * 0.8)= 4995 (kVA)【输出参数】:发电机视在功率S G1= 4995(kVA)1.4.2按尖峰负荷计算发电机容量:【输入参数】:发电机允许短时过载系数G K = 1.5最大单台或成组电动机的起动容量SM = 6120(kVA)（按照一期、二期的负荷容量及启动顺序，启动2台448KW空压站的仪表风压缩机，连续运行后的负荷为3096kW，启动氧化反应器的电机容量按照450kW计，2台（900KW），此时的最大负荷为：3096+450=3546kW，考虑启动1500 kW高压电机，分别启动，按照450kW计，变频控制，取3倍启动系数，（3546+450×3）÷0.8=4896kW，总的启动电动机的负荷容量为4896÷0.8=6120 kVA）因尖峰负荷造成电压、频率降低而导致电动机功率下降的系数K j= 0.92【计算过程】:S G2== 0.92 / 1.5 * 6120= 3753.6 (kVA)【输出参数】:发电机视在功率SG2= 3753.6(kVA)1.4.3按发电机母线允许压降计算发电机容量:（按照一期、二期的负荷容量及启动顺序，启动2台448KW空压站的仪表风压缩机，连续运行后的负荷为3096kW，启动氧化反应器的电机容量按照450kW计，2台（900KW），此时的最大负荷为：3096+450=3546kW，考虑启动1500 kW高压电机，分别启动，按照450kW计，变频控制，取约3倍启动系数，（3546+450×3）÷0.8=4896kW，总的启动电动机的负荷容量为4896÷0.8=6120 kVA）【计算过程】:启动最后450kW电动机，变频控制，分别启动，取3倍启动系数，最大机组容量为SG3，须满足：（S G3-2200-450-450-448）*1.5>450*3SG3须满足4898kW，即6122.5kVA。
给排水柴油电站计算书
工程编号：2009-75
工程名称: 余政挂出（2009）38号地块
项目名称：地下室
管理级别：
设计阶段：施工图
计算人：
校对人：
审核人：
审定人：
日期：2010-2-25
浙江中设工程设计有限公司
柴油发电机房给排水计算书
一、柴油发电机房冷却水量计算：
本工程采用二台120KW的柴油发电机组，该机组的燃油消耗
量为200g/(kw*h)，则燃油消耗量为200g/kw·h*120KW*2=48000g/h=48kg/h。
燃油的发热量为：Q=48kg/h*41900kJ/kg=2011200 kJ/h
此热量包括柴油机的散热量Q1，发电机的散热量Q2和排烟管道的散热量Qy。
本设计采用风水冷相结合的方式，其中Q2和Qy由风冷机组带走。
水冷系统需冷却带走的热量为Q1，经查《防空地下室设计手册—暖通、给排水、电气分册》，二台120KW的柴油发电机组产生的Q1值约为30KW。
30KW=30*3600 kJ/h =108000 kJ/h
冷却水补充水量为：108000 kJ/h /[4.19 kJ/kg·℃*（80-40）℃]=644kg/h=0.644m3/h=15 m3/d
其中水的比热为4.19 kJ/kg·℃循环出水温度取80℃，
循环进水温度取40℃，
电站冷却水贮水时间按无可靠内、外水源考虑，贮存2d用水，则冷却水池容积为：15*2=30 m3
二、柴油发电机房供油系统计算：
油箱的容积：V=（24*120KW*2*0.2kg/kw·h*7d）/(0.85*1000)=9.48 m3
故本设计采用2只5吨搪瓷钢板油箱。
另柴油发电机设一个日用油箱，贮存柴油机10h的用油，则V=(120kw*0.2kg/kw·h*10h)/0.85*2=564L=0.6 m3。
