电网短路电流计算1.短路电流的定义和基本原理：短路电流是电力系统中电流的最大值，通常发生在电网出现故障时。

故障时，电流会沿着故障点附近低阻抗路径流动，形成短路电流。

短路电流的大小取决于电源的最大输出功率、电网的电压和阻抗。

2.发电机短路电流计算方法：发电机并网接入电网时，短路电流的计算方法如下：2.1基础参数的获取：首先，需要获取发电机和电网的基础参数，包括发电机的额定功率（MVA）、额定电压（kV）、短路阻抗以及电网的短路容量（MVA）等。

2.2短路阻抗的确定：根据发电机的类型和连接方式，可以通过实验或者参考标准，确定发电机的短路阻抗。

短路阻抗通常以百分比的形式给出。

2.3短路电流计算方法：根据公式 I = U / Z ，其中I为短路电流（kA），U为发电机的电压（kV），Z为短路阻抗，可以计算出短路电流的大小。

2.4确定故障位置：根据实际情况，需要确定故障发生的位置。

故障可以发生在发电机附近的高压侧，也可以发生在电网的其他位置。

2.5短路电流的限制：根据电网的规范和安全要求，需要对短路电流进行限制。

通常通过设置保护装置或者选择合适的发电机容量来限制短路电流。

3.短路电流计算的影响因素：短路电流的大小受到多种因素的影响，包括发电机容量、电网电压、短路阻抗、电缆长度等。

调整这些参数可以对短路电流进行控制和限制。

4.短路电流计算的用途：短路电流计算有助于电力系统的设计和保护设置。

它可以帮助工程师评估电网的稳定性、选择合适的保护装置、确定故障位置和排除电力系统中的潜在问题。

总结：电网短路电流计算是电力系统设计和保护设置中重要的一部分。

通过计算短路电流，可以评估电力系统的稳定性和安全性，为工程师提供有关电网故障的关键信息。

在发电机并网的情况下，短路电流的计算需要考虑发电机和电网的基本参数、短路阻抗的确定以及故障位置的确定等因素。

同时，通过合理调整这些参数，可以对短路电流进行控制和限制，以确保电力系统的正常运行。

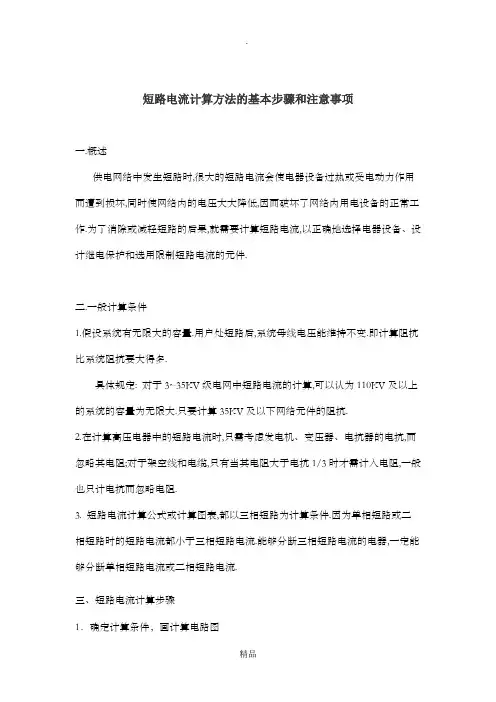

短路电流计算方法的基本步骤和注意事项一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.一般计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三、短路电流计算步骤1．确定计算条件，画计算电路图1）计算条件：系统运行方式，短路地点、短路类型和短路后采取的措施。

2运行方式：系统中投入的发电、输电、变电、用电设备的多少以及它们之间的连接情况。

3)根据计算目的确定系统运行方式，画相应的计算电路图。

4）选电气设备：选择正常运行方式画计算图；5）短路点取使被选择设备通过的短路电流最大的点。

6）继电保护整定：比较不同运行方式，取最严重的。

2．画等值电路，计算参数；分别画各段路点对应的等值电路。

标号与计算图中的应一致。

3．网络化简，分别求出短路点至各等值电源点之间的总电抗。

⑴. 星—角变换公式 角—星变换公式23131231121X X X X X X n ++⋅=n n nn n X X X X X X 3212112⋅++=23131232122X X X X X X n ++⋅=n n nn n X X X X X X 1323223⋅++=23131231323X X X X X X n ++⋅=n nn n n X X X X X X 2131331⋅++= ⑵.等值电源归算（1） 同类型且至短路点的电气距离大致相等的电源可归并；（2） 至短路点距离较远的同类型或不同类型的电源可归并； 直接连于短路点上的同类型发电机可归并；四、注意事项短路电流的计算是为了正确选择和校验电气设备，使其满足电流的动、热稳定性的要求。

电力系统中的短路电流计算与分析电力系统是现代社会中不可或缺的基础设施之一，其稳定运行对于保障供电质量和公共安全至关重要。

但是，由于各种原因，例如设备故障、雷击、树木短路等，电力系统中可能会发生短路故障。

短路故障会引发电流异常增大，极易导致设备烧毁、电网崩溃、火灾等严重后果。

因此，在电力系统的设计与运行中，短路电流计算与分析显得尤为重要。

首先，我们需要了解什么是短路电流。

短路电流是指在电力系统故障发生时，故障点两侧电压差引起的电流。

它的大小与故障点电压、电网负荷、电源能力密切相关。

短路电流的计算是为了确定系统各个设备在故障时所经历的电流大小，从而为设备的选型和保护装置的设置提供依据。

短路电流计算的关键因素有很多，包括但不限于电源参数、网络拓扑、设备参数等。

在计算短路电流之前，我们首先需要收集系统的所有参数信息，例如电源电压、送电线路长度、设备额定电流等。

这些参数将用来确定电源短路容量和电路阻抗等重要数据。

然后，利用这些参数，我们可以采用各种方法进行短路电流的计算和分析。

常用的短路电流计算方法有两种，分别为解析法和数值法。

解析法是指通过分析电力系统的拓扑结构和设备参数，利用数学公式计算得到的电流结果。

这种方法适用于简单的系统和短路类型。

然而，在复杂的系统中，采用解析法可能会带来较大的计算误差。

因此，为了更加准确地计算短路电流，我们常常采用数值法。

数值法是通过仿真软件，如PSCAD、DIgSILENT等，模拟电力系统短路故障，得到电流的数值解。

这种方法可以较好地模拟真实电力系统的复杂性，提高计算精度。

值得一提的是，为了保证系统的稳定性和安全性，我们还需要进行短路电流的分析。

短路电流分析主要包括分析设备耐受能力、选择保护装置和决定系统的电气参数等。

在进行设备的选型和保护装置的设置时，我们需要根据短路电流的计算结果，确定设备的额定电流和保护选择。

这可以有效地保护设备免受电流超过其额定值的损害。

此外，在系统的电气参数选择方面，短路电流分析也起到了指导作用，帮助调整电路参数以满足系统的稳定性需求。

供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二。

计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变。

即计算阻抗比系统阻抗要大得多.具体规定: 对于3～35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限大。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表，都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件，要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表。

省去了计算的麻烦。

用起来比较方便.但要是手边一时没有设计手册怎么办？下面介绍一种“口诀式"的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值（KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值（KA）简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗（Ω）其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量（Sjz)和基准电压(Ujz）.将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算）.（1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230， 115, 37, 10。

电力系统短路电流计算短路电流是指在电力系统中，当两个或多个导体之间发生短路故障时，电流会以异常高的值流过这些导体。

正确计算短路电流对于电力系统的设计和运行至关重要。

本文将介绍电力系统短路电流的计算方法和相关概念。

1. 什么是短路电流？短路电流是指在电力系统中，当两个或多个导体之间出现低阻抗路径时，电流会以异常高的值流过这些导体。

这种异常高的电流可能会损坏设备，引发火灾，并对系统的可靠性和安全性产生重大影响。

2. 短路电流计算的重要性正确计算短路电流对于电力系统的设计和运行至关重要。

首先，短路电流的大小决定了电力系统的设备和保护装置的额定电流容量。

其次，短路电流还用于确定设备的短路能力，以保证在短路故障发生时设备能够安全运行。

3. 短路电流计算的方法短路电流计算可以通过手工计算或使用计算软件来实现。

手工计算方法通常基于基尔霍夫电流定律和电压降法则。

计算软件则通过输入电力系统的拓扑结构、设备参数和电源信息，自动计算出短路电流。

手工计算方法中，首先需要确定短路发生的位置和类型。

常见的短路类型包括对地短路、相间短路和相间对地短路。

接下来，需要绘制电力系统的等值图，将各个设备抽象成等值电源和等值阻抗。

然后，根据基尔霍夫电流定律和电压降法则，建立节点电流方程和支路电压方程。

最后，通过求解这些方程，可以得到短路电流的数值。

4. 短路电流计算的影响因素短路电流的大小受到多个因素的影响。

首先，电源的额定电流和短路容限决定了短路电流的上限。

其次，电力系统的拓扑结构和设备参数也会对短路电流产生影响。

例如，较短的线路长度和较大的变压器容量会导致较大的短路电流。

此外，电力系统的运行状态和负荷水平也会对短路电流产生影响。

5. 短路电流计算的应用短路电流计算的结果可以用于电力系统的多个方面。

首先，它可以用于设备的选型和保护装置的设置。

通过确定设备的短路能力和保护装置的额定电流容量，可以确保设备能够安全运行并提高系统的可靠性。

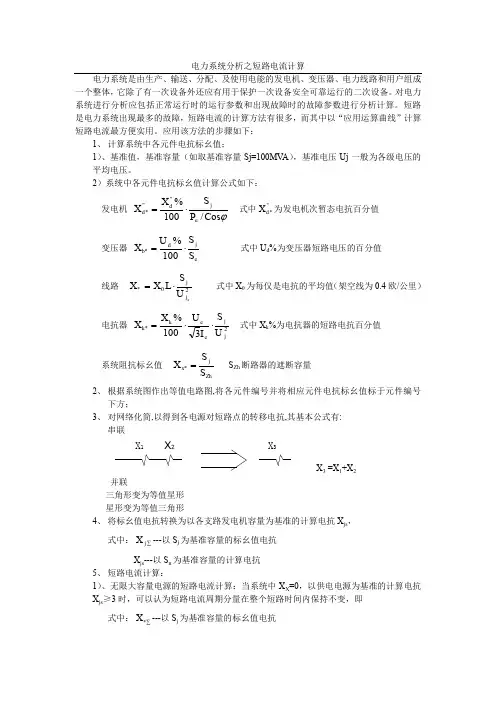

电力系统分析之短路电流计算电力系统是由生产、输送、分配、及使用电能的发电机、变压器、电力线路和用户组成一个整体，它除了有一次设备外还应有用于保护一次设备安全可靠运行的二次设备。

对电力系统进行分析应包括正常运行时的运行参数和出现故障时的故障参数进行分析计算。

短路 是电力系统出现最多的故障，短路电流的计算方法有很多，而其中以“应用运算曲线”计算短路电流最方便实用。

应用该方法的步骤如下：1、 计算系统中各元件电抗标幺值； 1）、基准值，基准容量（如取基准容量Sj=100MV A ），基准电压Uj 一般为各级电压的平均电压。

2）系统中各元件电抗标幺值计算公式如下：发电机 ϕCos P S X Xe j d d /100%''"*⋅= 式中"*d X 为发电机次暂态电抗百分值 变压器 ej d b S S U X ⋅=100%*式中U d %为变压器短路电压的百分值 线路 20*ej j U S L X X ⋅= 式中X 0为每仅是电抗的平均值（架空线为0.4欧/公里）电抗器 2*3100%jj e e k k U S I U X X ⋅⋅=式中X k %为电抗器的短路电抗百分值 系统阻抗标幺值 Zhj x S S X =* S Zh 断路器的遮断容量2、 根据系统图作出等值电路图, 将各元件编号并将相应元件电抗标幺值标于元件编号下方；3、 对网络化简,以得到各电源对短路点的转移电抗,其基本公式有:串联X 1X 2X3X 3 =X 1+X 2并联三角形变为等值星形 星形变为等值三角形4、 将标幺值电抗转换为以各支路发电机容量为基准的计算电抗X js ，式中：∑j X ---以S j 为基准容量的标幺值电抗X js ---以S n 为基准容量的计算电抗 5、 短路电流计算： 1）、无限大容量电源的短路电流计算：当系统中X X =0，以供电电源为基准的计算电抗X js ≥3时，可以认为短路电流周期分量在整个短路时间内保持不变，即式中：∑*X ---以S j 为基准容量的标幺值电抗X js ---以S n 为基准容量的计算电抗 2）、有限容量电源的短路电流计算：有限容量电源的短路电流周期分量在短路时间内是变化的。

发电机短路电流计算一、概述发电机短路电流计算是电力系统设计、施工和运行中必不可少的重要环节之一。

该计算方法是基于阻抗法，通过对电力系统中网络各部分的短路电流进行计算，来判断系统的安全性和稳定性。

下面将介绍发电机短路电流计算的基本思路和步骤。

二、计算步骤（一）确定短路形式发电机短路电流的计算需要明确发电机在何种形式下发生短路。

一般来说，发电机短路分内部短路和外部短路两种情况。

其中，内部短路指发电机内部发生的短路，外部短路指发电机与外部电力系统之间发生的短路。

（二）建立系统模型建立发电机短路电流计算的系统模型很关键。

一般来说，系统模型包括发电机、接线柜、变压器等组成的电力系统分析模型和电气特性模型。

通过对系统模型的建立，可以明确各部分的参数，从而进行短路电流计算。

（三）计算各部分参数对于电力系统中每个部分的参数进行计算非常关键。

一般来说，需要计算的参数包括发电机的额定电压、阻抗等特性参数、接线柜、变压器等设备的电气特性参数、电缆长度、截面积、接头处等的阻抗参数等。

（四）计算短路电流通过上述步骤，可以得到各部分的电气参数和设备特性，从而计算出电力系统中各部分的短路电流。

其中，应关注的短路电流包括最大短路电流和极短路电流等。

（五）对计算结果进行验证和修正计算完成后，需要对计算结果进行验证和修正。

一般来说，需要对计算结果进行实测、模拟验证，以确保结果的有效性和可靠性。

如果出现计算错误，需要进行修正，直到计算结果符合实际情况。

三、总结发电机短路电流计算是电力系统设计、施工和运行中非常重要的一环。

通过确定短路形式、建立系统模型、计算各部分参数、计算短路电流以及对计算结果进行验证和修正等步骤，可以准确地计算出系统中各部分的短路电流，从而保障电力系统的安全性和稳定性。

电力系统的短路电流计算电力系统的短路电流计算是电力工程中一个非常重要的环节，它可以帮助工程师确保电力系统的运行安全和稳定。

短路电流计算通常涉及到电力系统的拓扑结构、电气设备的参数以及电源的特性等多个方面，本文将详细介绍短路电流计算的方法和步骤。

一、短路电流计算的目的短路电流计算的主要目的是确定电力系统中的各个节点、支路以及设备上出现短路时所产生的电流大小，从而判断设备和电气系统是否能够承受这些电流并确保系统的正常运行。

通过短路电流计算，我们可以评估电力系统的稳定性、选择合适的保护设备以及确定设备参数和系统结构等重要工作。

二、短路电流计算的方法1. 传统短路电流计算法传统的短路电流计算法主要通过手工计算实现，通常包括以下几个步骤：首先，需要确定电力系统的拓扑结构，包括各个节点的连线关系和支路连接情况；其次，需要收集系统中各个设备的参数，如电流互感器、变压器、发电机等的额定值以及阻抗等参数；然后，根据短路电流计算公式，对各个节点进行计算，并确定电流的大小和方向；最后，通过对计算结果的分析，判断系统的稳定性和是否需要采取相应的措施进行改进。

2. 计算软件辅助短路电流计算法随着计算机技术的不断发展，短路电流计算方法也得到了很大的改进。

现在，我们可以利用专业的电力系统计算软件来辅助进行短路电流的计算。

这些软件可以根据用户输入的电力系统拓扑结构和设备参数，自动进行计算并输出结果。

相比传统的手工计算方法，计算软件的优势在于可以大大提高计算效率和准确性，并且可以处理更加复杂的电力系统结构和参数。

三、短路电流计算的步骤无论是传统的手工计算方法还是计算软件辅助计算方法，短路电流计算的步骤大体上是相似的，下面是一个典型的短路电流计算的步骤：1. 收集系统参数：包括电力系统的拓扑结构、设备参数以及电源特性等信息。

2. 建立短路电流模型：根据系统参数，建立电力系统的等值电路模型，主要包括发电机、线路、变压器、负荷等元件。

短路电流计算书（发电机并网）一、原始数据系统阻抗标么值为0.0122（最大运行方式），0.0428（最小运行方式）取基准容量MVA S j 100=，基准电压N av j U U U 05.1==（对应于各电压等级10.5kV ，0.4kV ） 电气设备参数如下：（1） 发电机G1~G2：MW P e 7=，,8.0cos =φ MVA P G e e 75.8cos /==φ，13%''=d X（2） 主变压器1T~2TMVA S S T T 921==，9%=k U（3） 辅助变压器 3T~4T MVA S S T T 243==，9%=k U （4） 厂用变压器5T~8T MVA S S S S T T T T 28765====，9%=k U 三、各元件阻抗参数计算发电机（G1~G2）： φcos /100''e j dG P S X X ⨯= =⨯==8.0/71001001321G G X X 1.4857 主变压器（1T~2T ）： ejk T S S U X ⨯=100% 19100100921=⨯==T T X X 辅助变压器（5T ）： ejk T S S U X ⨯=100% 5.42100100943=⨯==T T X X 厂用变压器（3T~4T ）：ejk T S S U X ⨯=100% 5.42100100943=⨯==T T X X 四、电气主接线图五、阻抗系统图六、短路电流计算（1）求计算电抗及查表求电流标幺值t I *对于无限大容量系统：01CI I X **∞*== 对于发电机(有限容量系统)：先求计算电抗**Gejs m jS X X S =⨯，再查表得到电流标幺值t I *（2）计算短路电流、冲击电流和短路容量对于无限容量系统：电流基准值b S I =短路电流0"b I I I I *∞==⨯ 短路容量"j C CS S X*=对于发电机(有限容量系统)：电流基准值(归算到短路点)Gb I =短路电流t t Gb I I I *=⨯短路容量""C av S U I =冲击电流''2I K i sh sh =，在实用计算中，当短路发生在发电机电压母线时，取9.1=sh K ；短路发生在发电厂高压侧母线时，取85.1=sh K ；在其他地点短路时，取8.1=sh K .全电流系数2)1(21-+sh K1.1系统S 出口6.6KV 母线k1 点短路（1）系统及其等值网络的化简各电源的计算电抗如下： 最大运行方式：2175.01008.0/74857.2.1131/=⨯=⨯=j G G js S S X X2175.01008.0/74857.2.2142/=⨯=⨯=j G G js S S X X 0122.01/==X X S js最小运行方式：2175.01008.0/74857.2.1131/=⨯=⨯=j G G js S S X X 2175.01008.0/74857.2.2142/=⨯=⨯=j G G js S S X X 0428.01/==X X S js1） 系统S 供给K1点的短路电流：最大运行方式:短路电流周期分量起始值： )(2265.1350122.013531001''kA X I I I S=⨯⨯===∞起始短路容量： )(7213.81960122.01001"MVA X S S j S===短路电流冲击值： )(3543.3632265.1359.122''kA I K i S sh sh =⨯⨯==式中，因为短路发生在发电机电压母线，取9.1=sh K 最小运行方式：短路电流周期分量起始值：)(5415.380428.0135310012''kA X I I I S=⨯⨯===∞起始短路容量：)(4486.23360428.010012"MVA X S S j S===短路电流冲击值：)(5612.1035415.389.122''kA I K i S sh sh =⨯⨯==式中，因为短路发生在发电机电压母线，取9.1=sh K 2) 发电机G1供给K1点的短路电流： 最大运行方式：根据1/G js X 的值，可以从汽轮发电机计算曲线数字表中查得各电流的标幺值为发电机G1：==0*"*I I 4.75，=∞*I 3.0 换算到35kV 的发电机额定电流为)(1443.035311kA S I G b G =⨯=所以短路电流周期分量起始值：)(6856.01443.075.41"*''1kA I I I b G G =⨯==稳态短路电流有效值：)(6854.01443.075.41*1kA I I I b G G =⨯==∞∞起始短路容量：)(5623.416856.03533''1''1MVA I U S G av G =⨯⨯== 短路电流冲击值：)(8422.16856.09.122"11kAI K i G sh G sh =⨯⨯==• 最小运行方式：计算过程和结果与最大运行方式相同。

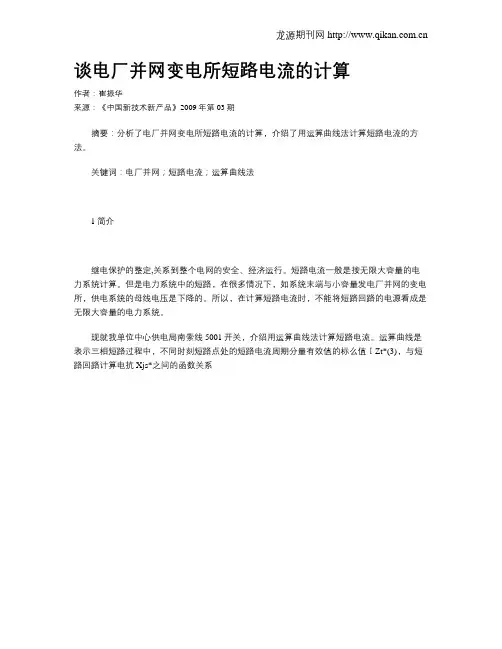

龙源期刊网
