对2010版《建筑物防雷设计规范》的思考

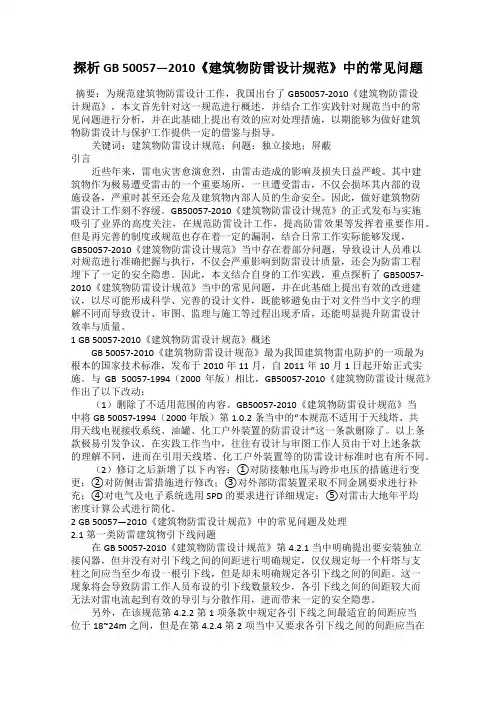

探析GB 50057—2010《建筑物防雷设计规范》中的常见问题摘要：为规范建筑物防雷设计工作，我国出台了GB50057-2010《建筑物防雷设计规范》，本文首先针对这一规范进行概述，并结合工作实践针对规范当中的常见问题进行分析，并在此基础上提出有效的应对处理措施，以期能够为做好建筑物防雷设计与保护工作提供一定的借鉴与指导。

关键词：建筑物防雷设计规范；问题；独立接地；屏蔽引言近些年来，雷电灾害愈演愈烈，由雷击造成的影响及损失日益严峻。

其中建筑物作为极易遭受雷击的一个重要场所，一旦遭受雷击，不仅会损坏其内部的设施设备，严重时甚至还会危及建筑物内部人员的生命安全。

因此，做好建筑物防雷设计工作刻不容缓。

GB50057-2010《建筑物防雷设计规范》的正式发布与实施吸引了业界的高度关注，在规范防雷设计工作，提高防雷效果等发挥着重要作用。

但是再完善的制度或规范也存在着一定的漏洞，结合日常工作实际能够发现，GB50057-2010《建筑物防雷设计规范》当中存在着部分问题，导致设计人员难以对规范进行准确把握与执行，不仅会严重影响到防雷设计质量，还会为防雷工程埋下了一定的安全隐患。

因此，本文结合自身的工作实践，重点探析了GB50057-2010《建筑物防雷设计规范》当中的常见问题，并在此基础上提出有效的改进建议，以尽可能形成科学、完善的设计文件，既能够避免由于对文件当中文字的理解不同而导致设计、审图、监理与施工等过程出现矛盾，还能明显提升防雷设计效率与质量。

1 GB 50057-2010《建筑物防雷设计规范》概述GB 50057-2010《建筑物防雷设计规范》最为我国建筑物雷电防护的一项最为根本的国家技术标准，发布于2010年11月，自2011年10月1日起开始正式实施。

与GB 50057-1994（2000年版）相比，GB50057-2010《建筑物防雷设计规范》作出了以下改动：（1）删除了不适用范围的内容。

《建筑物防雷工程施工与质量验收规范》GB50601 （广西建工集团联合建设有限公司）
摘要：《建筑物防雷工程施工与质量验收规范》gb50601-2010（为了便于叙述以下简称“规范”）正式实施以来，通过工程施工实践，对房建工程防雷施工中的方案编制、施工安装、质量评价及质量验
收有章可循，有据可依，有表可填，可操作性强。

但笔者发现，规
范在以下几点仍有待完善，具体有：1、词句表达模糊，有不同的理解（3.2.3条强制性条文）；2、条款所表达的意思前后矛盾（3.2.3条与5.1.2条2款）；3、规范第6.1.1条1款所对应的附录e质量验收资料部分表格的主控项目漏项；4、建筑物防雷工程新旧施工规范同时使用，施行中容易引起混淆。

关键词：防雷工程；规范；理解；沟通；探讨
第一个问题：词句表达模糊，有不同的理解。

规范第3.2.3条（原文：除设计要求外，兼做引下线的承力钢结
构构件、混凝土梁、柱内钢筋与钢筋的连接，应采用土建施工的绑
扎法或螺丝扣的机械连接，严禁热加工连接。

）属于强制性条文，“兼做引下线的承力钢结构构件”这段句从字面上理解应该是钢结构建
筑物的金属柱子构件。

但是，读完整段条文，再翻看所对应的条文
说明，才明白“兼做引下线的承力钢结构构件”所表述的不只是指
钢结构构件，而是也包括钢筋混凝土柱子构件，贯穿第 3.2.3条的主线，所表达的是承力钢结构构件以及钢筋混凝土梁、柱内钢筋与
钢筋的连接方式问题。

由于条文词句用词欠妥，从纯文字角度理解，。

建筑工程验收中的防雷与接地系统标准建筑工程的验收是确保建筑质量和安全的重要环节，其中防雷与接地系统是保障建筑物及其使用者安全的关键要素之一。

本文将重点探讨建筑工程验收中防雷与接地系统的标准。

一、防雷系统标准在建筑工程验收中，防雷系统是必不可少的。

防雷系统可以有效地减少雷击对建筑物造成的损害，并保证建筑物内部设备及人身安全。

以下是几个与防雷系统相关的标准：1. GB50057-2010《建筑物防雷设计规范》该标准是国家防雷设计的基本规范，涵盖了建筑物防雷系统的设计原则、设备要求、施工安装及验收等方面的规定。

在建筑工程验收中，应检查防雷系统是否按照该标准进行设计和施工，以确保其合规。

2. GB/T 18802.21-2015《电信设备电磁兼容性技术要求和试验方法防雷要求》该标准主要适用于电信设备防雷设计与验收，包括对设备的抗雷电击、抗雷电流及抗雷电磁脉冲等方面的要求。

在建筑工程验收中，如果建筑内有电信设备，则需要检查是否符合该标准要求。

3. GB/T 18802.22-2015《电信设备电磁兼容性技术要求和试验方法地面接地和综合地线规范》该标准规定了电信设备的地面接地和综合地线的设计与验收要求。

在建筑工程验收中，应检查电信设备的接地和综合地线是否符合该标准，确保其正常运行和安全性。

二、接地系统标准接地系统是建筑工程中另一个重要的安全保障措施。

接地系统可以有效地排除建筑物中的电气故障，保护人身安全和设备设施的正常运行。

以下是几个常用的接地系统标准：1. GB50054-2011《建筑物电气设计规范》该标准是建筑物电气设计的基本规范，其中包括了电气接地系统的设计原则、设备要求和施工验收等内容。

在建筑工程验收中，应检查接地系统是否符合该标准的要求。

2. GB/T 50345-2010《建筑物电气装置及其他电气设施的运行与维护规范》该标准主要涵盖了建筑物电气设施的运行和维护要求，其中也包括了接地系统的相关规定。

《建筑物防雷设计规范》GB50057-2010•UDC 中华人民共和国国家标准GBPGB50057-2010建筑物防雷设计规范Design code for protection ofStructures against lightning2010-11-03 发布 2011-10-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准建筑物防雷设计规范Design code for protection ofStructures against lightningGB 50057-2010主编部门：中国机械工业联合会批准部门：中华人民共和国建设部执行日期：2011年10月1日2011 北京中华人民共和国住房和城乡建设部公告第824号住房和城乡建设部关于发布国家标准《建筑物防雷设计规范》的公告现批准《建筑物防雷设计规范》为国家标准，编号为 GB 50057 —2010，自 2011年 10月 1日起实施。

其中，第 3.0.2、3.0.3、3.0.4、4.1.1、4.1.2、 4.2.1(2、3)、4.2.3(1、2)、4.2.4(8)、4.3.3、4.3.5(6)、4.3.8(4、5)、4.4.3、4.5.8、 6.1.2条(款)为强制性条文，必须严格执行。

原《建筑物防雷设计规范》 GB 50057—94(2000年版)同时废止。

中华人民共和国住房和城乡建设部二 O一0年十一月三日前言本规范是根据中华人民共和国建设部于 2005年 3月 30日以建标函[2005]84号“关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知”的要求，由中国中元国际工程公司会同相关单位对《建筑物防雷设计规范》GB50057 -95(2000年版)修订而成的。

本规范修订的主要内容为：1.增加了术语一章；2.变更防接触电压和防跨步电压的措施；3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定；5.详细规定电气系统和电子系统选用电涌保护器的要求；6.简化了雷击大地的年平均密度计算公式,并相应调整了预计雷击次数判定建筑物的防雷分类的数值。

《建筑物防雷设计规范》GB 50057-2010 勘误1. P.3: 第2.0.16 条1 行，‘……雷电静电感应和雷电电磁感应，’改为‘……闪电静电感应和闪电电磁感应，’2. P.3: 第2.0.18 条1 行，‘由于雷电对架空线路、’改为‘由于闪电对架空线路、’3. P.16: 第4.2.4 条5 款4 行，‘作防雷电感应接地之用。

’改为‘作防闪电感应接地之用。

’4. P.18: 第9 款的2、3 行，‘当有屏蔽层时……’改为‘当有屏蔽层或穿钢管时……’5. P.18: 第9 款的第8 行，‘m—每一线路内导体芯线的总根数；’改为‘m —需要确定的那一回线路内导体芯线的总根数；’6. P.18: 第9 款的第9 行，‘R s—屏蔽层每公里的电阻(Ω/km)；’改为‘R s —屏蔽层或钢管每公里的电阻(Ω/km)；’7. P.41: 续表5.4.1 中，钢管直径20mm，改正为25mm8. P.42: 第5.4.5 条，2、3 行，‘铜质或镀铜或不锈钢导体’改正为‘铜质或镀铜钢或不锈钢导体’9. P.49: 倒6 行，式(6.3.2-4)改正为式(6.3.2-7)10. P.67 第2 行和P.73 第12 行：表6.2.1 改正为表5.2.1211. P.88: 第6 行，表J.J.1 改正为表J.1.112. P.93: A1 中的开路电压0.1kV/μs 改为0.1kV/s13. P.93: C1 中的开路电压0.5kV~1kV 改为0.5kV~2kV14.P.126: 第10 行，删去1015.P.130: 倒12 行，6m×6m 改正为6m×4m16.P.142: 第10 行，4 款改正为6 款17.P.167~168：GB/T 17626.5—1999（等效IEC 61000—4—5：1995）改正为GB/T 17626.5—2008（等效IEC 61000—4—5：2005）18.P.177: 倒11 行，式(6.3.2-2)改正为式(6.3.2-5)19. P.19: 12 款，2 行；P.25: 8 款，2 行；P.30: 1 行。

在建筑工程中，防雷接地工程量占比很少，但在评优创奖过程中，接地是电气工程中的重要组成部分。

且基本实施不到位，需要进行大量整改。

现根据GB 50601-2010建筑物防雷工程施工与质量验收规范相关条文解释，对具体做法给与分析。

3基本规定3.1施工现场质量管理3.1.2本条是参照《建筑工程施工质量验收统一标准》GB50300-2013中第3.0.2和第3.0.3条制定。

3.2施工质量控制要求3.2.3本条文为强制性条文。

承力建筑钢结构构件，（含构件内的钢筋）采用焊接连接时可能会降低建筑物结构的负荷能力。

GB50057第4.3.5条条文说明认为“在交叉点采用金属绑线绑扎在一起建筑物具有许许多多钢筋和连接点，它们保证将全部雷电流经过许多次再分流流入大量的并联放电路径”，因此，绑扎可以保证雷电流的泄放。

《建筑电气工程施工质量验收规范》GB50303-2002中第3.1.2条要求“除设计要求外，承力建筑钢结构构造上，不得采用熔焊连接；且严禁热加工开孔”。

4接地装置分项工程4.1接地装置安装4.1.1现行国家标准《建筑物防雷设计规范》GB50057规定当建筑物采用共用接地装置时“共用接地装置的接地电阻应按50Hz电气装置的接地电阻确定，以不大于其按人身安全所确定的接地电阻值为准”。

这是由于共地的防雷接地、屏蔽体接地和防静电接地所要求的阻值都不是很小（低值），ITE设备的逻辑地有S型和M型要求，而无低接地电阻值要求，因此突出了低压电气设备保护接地要求。

其要求见现行国家标准《低压配电设计规范》GB50054-95第四章第四节“接地故障保护”中相关规定。

为防止跨步电压危险，可采用本规范提供的三种方法中的一种。

4.1.2当接地装置仅用于防雷保护时，有时因当地土壤电阻率较高，为达到设计的接地电阻（如10Ω或30Ω）要求，可能需要较大的花费且尚难以达到设计要求。

按现行标准《建筑物防雷设计规范》GB50057和《雷电防护第3部分：建筑物的物理损坏和生命危险》GB/T21714.3-2008中的规定，可采取加长A型接地装置接地极的长度或B型接地装置包围或覆盖的面积，以使防雷接地电阻值可不计及。

gb50057防雷规范2019和2010 GB50057防雷规范2019和2010对比分析。

引言。

防雷规范是建筑工程中非常重要的一部分，它的制定和实施对于保护建筑物和人员的安全至关重要。

GB50057是我国建筑工程中的防雷规范，它的不断更新和完善对于提高建筑工程防雷水平起着至关重要的作用。

2010年版的GB50057防雷规范是目前较为成熟的版本，而2019年版的GB50057防雷规范则是在此基础上进行了修订和更新。

本文将对这两个版本的防雷规范进行对比分析，以便更好地了解其变化和提高防雷工程的实施水平。

一、规范范围的变化。

2010年版的GB50057规范范围主要包括了建筑物、构筑物、设备和管线等，而2019年版的GB50057规范范围则进一步扩大，增加了对于城市轨道交通设施、城市供水、排水和供热设施、城市燃气设施、城市照明设施等的防雷要求。

这表明2019年版的规范在范围上更加全面，更加细化，对于各种类型建筑物和设施的防雷要求更加具体。

二、规范结构的调整。

2010年版的GB50057规范结构相对较为简单，主要包括了术语和定义、一般规定、防雷要求、防雷设计、防雷施工、防雷检测等内容。

而2019年版的GB50057规范结构则更加系统和完善，增加了对于防雷工程管理的规定、防雷工程设计的规定、防雷工程施工的规定、防雷工程检测的规定等内容，使得整个规范更加严密和完整。

三、技术要求的更新。

2019年版的GB50057规范在技术要求方面进行了多项更新和完善。

例如，在防雷接地技术方面，2019年版规范对于接地测试的要求更加详细和严格，对于接地电阻的测量方法进行了进一步的规定，使得接地技术的实施更加科学和规范。

在防雷装置的要求方面，2019年版规范对于防雷装置的材料、安装和检测等方面进行了更加详细和严格的规定，以保证防雷装置的可靠性和稳定性。

在防雷接闪器的要求方面，2019年版规范对于接闪器的种类、安装位置、检测要求等进行了更加全面和细化的规定，以提高建筑物的防雷能力。

对民用普通住宅建筑防雷设计的思考摘要：本文介绍了民用普通住宅建筑防雷设计，包括安装接闪器、引下线、接地装置，合理处理电缆进出线、低压架空线及架空金属管道等，分析了民用住宅的防雷措施，以为民用住宅的防雷设计提供参考。

关键词：民用住宅；防雷设计；接闪器引言：雷击是一种自然现象，它的巨大能量众所周知。

几个世纪来，人类对雷击的破坏性的研究、探索和采取预防的措施，已经有了一套比较成熟的理论。

从emc（电磁兼容）的观点来看，防雷保护由外到内应划分多级保护区。

最外层为0级，是直接雷击区域，危险性最高，主要是由外部（建筑）防雷系统保护，越往里则危险程度越底。

保护区的界面划分主要通过防雷系统、钢筋混凝土及金属管道等构成的屏蔽层而形成，从0级保护区到最内层保护区，必须实行分层多级保护，从而将过电压降到设备能承受的水平。

一般而言，雷电流经传统避雷装置后约有50%是直接泄入大地，还有50%将平均流入各电气通道。

总体防雷原则是：1.将绝大部分雷电流直接接闪引入地下泄散（外部保护）；2.阻塞沿电源线或数据、信号线引入的过电压波（内部保护及过电压保护）；3.限制被保护设备上浪涌过压幅值（过电压保护）。

这三道防线，相互配合，保障人身财产安全。

现在的城市建筑越来越多，人口越来越密集，民用住宅建筑一般以一梯二户、二梯四户及三梯六户类型为主，其结构一般为人工挖孔桩基础、框架结构，层数为八九层，楼总高一般在35m以内。

由于各设计单位对防雷规范的把握深度及理解程度不尽相同，因而设计图纸也五花八门，给施工单位的施工及当地防雷检测部门的监督管理造成很大困难，有的甚至让甲方重复建设,造成资源的浪费。

因此，设计出一个既符合国家规范，又便于施工、管理的规范化住宅的防雷模式,很有必要。

一、民用住宅避雷安装原则避雷针必须高于一切被它保护的建筑物。

装置的各部分连接要牢靠，应采用电焊或气焊，不许采用绑接或锡焊，如果避雷装置接地不好或安装不合格，那么被它吸引的闪电电流就可能流窜到建筑物的其它部分，从而造成破坏。

《建筑物防雷设计规范》GB50057-2010的变化1 适用范围的修改旧规范的适用范围是新建筑物，新规范增加了扩建和改建建筑,扩大了范围.另外，新规范删除了旧规范中关于不适应范围的内容，这并不代表新规范适用这些范围，而是因为不适用范围不好列，列不全，因此没列。

这些特殊建（构）筑物的防雷设计本规范还是没有完全涵盖，还需执行相关规范。

2 术语按照规范的编制规定，新规范增加了术语一章，共定义了50个术语，有一些术语还是首次出现，需认真阅读。

3 第一类防雷建筑物新规范对防雷建筑物还是分为三类，但具体内容作了不少修改，总体来说，建筑物的防雷要求提高了。

下面将对各类建筑分别说明。

对第一类防雷建筑物的划分主要有以下几点修改：首先，增加了“在可能发生对地闪击的地区”这样一个限制条件，使规范更严谨。

该限制条件同样用于了第二、三类防雷建筑物。

其次，引入了两个新名词，火炸药和爆轰。

火炸药：包括火药（含发射药和推进剂）、炸药、弹药、引信、和火工品等。

轰炸：爆炸物中一小部分受到引发或激励后爆炸物整体瞬时爆炸。

第三，对粉尘环境，10区该为了20区。

采用了新的粉尘环境划分方法。

与10区比较，20区增加了可燃性粉尘云频繁短时存在的情况。

第四，增加了粉尘21区，电火花会引起爆炸的场所。

21区相当于旧标准的11区，偶然会出现粉尘的场所。

总体来说，第一类防雷建筑物范围扩大了。

该条文被确定为强制性条文，原文如下：3.0.2 在可能发生对地闪击的地区，遇下列情况之一时，应划为第一类防雷建筑物：1 凡制造、使用或贮存火炸药及其制品的危险建筑物，因电火花而引起爆炸，爆轰，会造成巨大破坏和人身伤亡者。

2 具有0区或20区爆炸危险场所的建筑物。

3 具有1区或21区爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

4 第二类防雷建筑物第二类防雷建筑物涉及种类很多，但修改并并不大，范围略有扩大。

首先，重要建筑增加了大型飞机场，国家特级和甲级体育馆。

建筑物防雷设计规范(GB 50057-94) 2010版2012年4月建筑物防雷设计规范(GB 50057-94)2010版第一章总则第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷指施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。

第1.0.2 条本规范适用于新建建筑物的防雷设计。

本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。

第1.0.3 条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。

第1.0.4 条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。

第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。

第2.0.2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

二、具有0区或10区爆炸危险环境的建筑物。

三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。

二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。

三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。

四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

五、具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

六、具有2区或11区爆炸危险环境的建筑物。

七、工业企业内有爆炸危险的露天钢质封闭气罐。
