五、数据记录及处理
（1）参考值
（2）配样
（3）试管的最高温度
（4）样品随时间变化的冷却温度记录
（5）根据上表绘制步冷曲线如下
(6)在步冷曲线中找到各曲线的拐点及处理如下
（7）根据上表中液相线，固相线坐标绘制Sn-Bi二组分固液相图如下
表格使用说明：
（一）（4）黄色单元格是原始数据输入区根据自己组实际数据填写，若某组数据大于54个，则需变更函数。
步骤：t列可以按照t1列、t2列、t3列、t4列、t5列的顺序从每列的第一个数据向下填充，有多少就填多少个。
（二）（6）中的黄色单元格所填数据需要观察(5)中步冷曲线的拐点数据，步骤：将鼠标放置在各拐点处所显示的数据如下图所示，填写括号中232，其余各点一样操作
（三）如需打印该文档将黄色单元格改为无色,并且删除“表格使用说明”即红色字体。

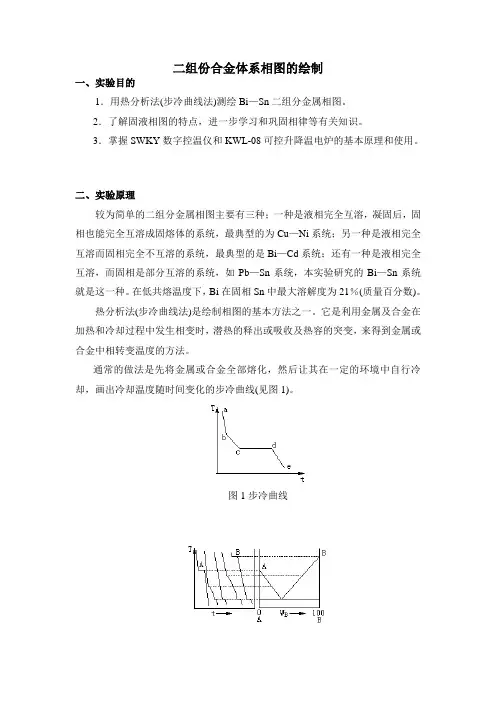

《物理化学实验》讲义 第三部分 实验 德州学院化学系 王敦青二组分固---液相图的绘制一、实验目的1.学会用热分析法测绘Sn —Bi 二组分金属相图。
2.了解热分析法测量技术。
3.掌握SWKY 数字控温仪和KWL-08可控升降温电炉的基本原理和使用。
二、预习要求了解纯物质的步冷曲线和混合物的步冷曲线的形状有何不同，其相变点的温度应如何确定。
三、实验原理测绘金属相图常用的实验方法是热分析法，其原理是将一种金属或合金熔融后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与时间关系的曲线叫步冷曲线。
当熔融体系在均匀冷却过程中无相变化时，其温度将连续均匀下降得到一光滑的冷却曲线;当体系内发生相变时，则因体系产生之相变热与自然冷却时体系放出的热量相抵偿，冷却曲线就会出现转折或水平线段，转折点所对应的温度，即为该组成合金的相变温度。
利用冷却曲线所得到的一系列组成和所对应的相变温度数据，以横轴表示混合物的组成，纵轴上标出开始出现相变的温度，把这些点连接起来，就可绘出相图。
二元简单低共熔体系的冷却曲线具有图1所示的形状。
图1 根据步冷曲线绘制相图 拐点后，开始有固体凝固出来，液相成分不断变化，平衡温度也不断随之改变，直到达到其低共熔点温度，体系平衡，温度保持不变（平台）；直到液相完全凝固后，温度又迅速下降。
用热分析法测绘相图时，被测体系必须时时处于或接近相平衡状态，因此必须保证冷却速度足够慢才能得到较好的效果。
此外，在冷却过程中，一个新的固相出现以前，常常发生过冷现象，轻微过冷则有利于测量相变温度;但严重过冷现象，却会使折点发生起伏，使相变温度的确定产生困难。
见图2。
遇此情况，可延长DC 线与AB 线相交，交点E 即为转折点。
图3是二元金属体系一种常见的步冷曲线。
当金属混合物加热熔化后冷却时，由于无相变发生，体系的温度随时间变化较大，冷却较快（1~2段）。
若冷却过程中发生放热凝固，产生固相，将减小温度随时间的变化，使体系的冷却速度减慢（2~3段）。
一、实验目的1．掌握步冷曲线法测绘二组分金属的固液平衡相图的原理和方法。
2、了解固液平衡相图的特点，进一步学习和巩固相律等有关知识。
二、主要实验器材和药品1、仪器：KWL-II金属相图(步冷曲线)实验装置、微电脑控制器、不锈钢套管、硬质玻璃样品管、托盘天平、坩埚钳2、试剂：纯锡（AR）、纯铋（AR）、石墨粉、液体石蜡三、实验原理压力对凝聚系统影响很小，因此通常讨论其相平衡时不考虑压力的影响，故根据相律，二组分凝聚系统最多有温度和组成两个独立变量,其相图为温度组成图。
较为简单的组分金属相图主要有三种:一种是液相完全互溶，凝固后固相也能完全瓦溶成固体混合物的系统最典型的为Cu- Ni系统;另一种是液相完全互溶，而固相完全不互溶的系统,最典型的是Bi- Cd 系统;还有一种是液相完全互溶，而固相是部分互溶的系统，如Pb- Sn或Bi- Sn系统。
研究凝聚系统相平衡,绘制其相图常采用溶解度法和热分析法。
溶解度法是指在确定的温度下，直接测定固液两相平衡时溶液的浓度，然后依据测得的温度和溶解度数据绘制成相图。
此法适用于常温F易测定组成的系统，如水盐系统。
热分析法(步冷曲线法)则是观察被研究系统温度变化与相变化的关系，这是绘制金属相图最常用和最基本的实验方法。
它是利用金属及合金在加热和冷却过程中发生相变时，潜热的释出或吸收及热容的突变，来得到金属或合金中相转变温度的方法。
其原理是将系统加热熔融，然后使其缓慢而均匀地冷却，每隔定时间记录一次温度，物系在冷却过程中温度随时间的变化关系曲线称为步冷曲线(又称为冷却曲线)。
根据步冷曲线可以判断体系有无相变的发生。
当体系内没有相变时，步冷曲线是连续变化的;当体系内有相变发生时，步冷曲线上将会出现转折点或水平部分。
这是因为相变时的热效应使温度随时间的变化率发生了变化。
因此，由步冷曲线的斜率变化可以确定体系的相变点温度。
测定不同组分的步冷曲线，找出对应的相变温度，即可绘制相图。
二组分合金相图的绘制(一)、实验目的1．掌握二组分体系的步冷曲线及相图的绘制方法。
2．用热分析法测绘Sn—Bi二元合金相图。
(二)、实验原理金属的熔点－组成相图，是采用热分析法由一系列组成不同的样品的步冷曲线进一步绘制而成。
所谓步冷曲线（即冷却曲线），是将体系加热熔融成均匀液相后，使之逐渐冷却，在冷却过程中，每隔一定时间记录一次温度，所得一系列温度对时间的数据绘制成表示温度与时间关系曲线，称为步冷曲线。
图11—1所示是三种形状的冷却曲线，如果用记录仪连续记录体系逐步冷却的温度，则冷却曲线的形状如11—2左图所示，由此可绘制出11—2右图，即合金相图。
（a）纯物质(b)混合物(c)低熔混合物时间图11—1典型冷却曲线图11—2 Bi—Cd合金冷却曲线及相图熔融体系在均匀冷却过程中无相变时，温度将连续均匀下降，得到一条连续的冷却曲线；若在冷却过程中发生了相变，则因放出相变热，使热损失有所低偿，温度变化将减缓或维持不变，冷却曲线就出现转折或呈水平线段，转折点所对应的温度即为该体系的相变温度，所以，由体系的冷却曲线可知体系在冷却过程中的热量变化，从而确定有无相变及其相变温度，故此方法叫做热分析法。
用热分析法绘制相图时，被测体系必须时时处于或接近相平衡状态，因此体系的冷却速度必须足够慢才能得到较好的结果。
本实验为Sn—Bi体系，是一种形成部分互溶的固态溶液且具有低共熔点的二组分体系，它不属于简单低共熔类型，当含Sn 85％以上即出现固熔体。
因此用本实验的方法还不能作出完整的相图。
(三)、仪器药品KWL—08可控硅升降温电炉、SWLY数字控温仪、纯锡、纯铋(四)、实验步骤1．配制样品，将合金按质量百分数配备。
Bi% 100 80 58 30 0Sn% 0 20 42 70 100以上五个样品分别装入不锈钢样品管中，插上温度探头套管，连接仪器，接通电源，按下图设定实验温度：1—电源开关 2—定时按钮 3—切换工作、置数工作状态 4、5、6、7—温度设定8、9—指示灯 10、11、12—数字显示窗口图12—3 SWKY数字控温仪2．定时设定：时间间隔设定30s，从0～99s之间按上下键2按钮调节。
一、实验目的1．掌握步冷曲线法测绘二组分金属的固液平衡相图的原理和方法。
2、了解固液平衡相图的特点，进一步学习和巩固相律等有关知识。
二、主要实验器材和药品1、仪器：KWL—II金属相图（步冷曲线)实验装置、微电脑控制器、不锈钢套管、硬质玻璃样品管、托盘天平、坩埚钳2、试剂：纯锡（AR）、纯铋（AR）、石墨粉、液体石蜡三、实验原理压力对凝聚系统影响很小，因此通常讨论其相平衡时不考虑压力的影响，故根据相律，二组分凝聚系统最多有温度和组成两个独立变量,其相图为温度组成图.较为简单的组分金属相图主要有三种:一种是液相完全互溶,凝固后固相也能完全瓦溶成固体混合物的系统最典型的为Cu- Ni系统；另一种是液相完全互溶，而固相完全不互溶的系统，最典型的是Bi— Cd 系统;还有一种是液相完全互溶，而固相是部分互溶的系统，如Pb- Sn或Bi- Sn系统。
研究凝聚系统相平衡,绘制其相图常采用溶解度法和热分析法.溶解度法是指在确定的温度下,直接测定固液两相平衡时溶液的浓度，然后依据测得的温度和溶解度数据绘制成相图。
此法适用于常温F易测定组成的系统，如水盐系统。
热分析法(步冷曲线法）则是观察被研究系统温度变化与相变化的关系，这是绘制金属相图最常用和最基本的实验方法。
它是利用金属及合金在加热和冷却过程中发生相变时，潜热的释出或吸收及热容的突变，来得到金属或合金中相转变温度的方法。
其原理是将系统加热熔融，然后使其缓慢而均匀地冷却，每隔定时间记录一次温度,物系在冷却过程中温度随时间的变化关系曲线称为步冷曲线（又称为冷却曲线）。
根据步冷曲线可以判断体系有无相变的发生。
当体系内没有相变时，步冷曲线是连续变化的；当体系内有相变发生时，步冷曲线上将会出现转折点或水平部分.这是因为相变时的热效应使温度随时间的变化率发生了变化。
因此，由步冷曲线的斜率变化可以确定体系的相变点温度。
测定不同组分的步冷曲线，找出对应的相变温度，即可绘制相图。
物理化学实验
实验报告
专业化学工程与工艺班级学号姓名
品完全凝固。
曲线上出现一个水平段后再继续下降。
在一定压力下，单组分的两相平衡体系自由度为零，Ta 是定值。
曲线3具有低共熔物的成分。
该液体冷却时，情况与纯B体系相似。
与曲线1相比，其组分数由1变为2，但析出的固相数也由1 变为2。
所以，Te 也是定值。
曲线 2 代表了上述两组成之间的情况。
设把一个组成为4 的
液椎冷却至T，即有B的固相析出。
与前两种情况不同，这时体系还有一个自由
度，温度将可继续下降。
不过，由于B 的
凝固所释放的热效应将使该曲线的斜率明
显变小，在Ti处出现一个转折。
用热分析法测绘相图时，被测系统必须时时处于或接近相平衡状态，因此系统的冷却速度必须足够慢才能得到较好的结果。
Sn-Bi合金相图还不属简单低共熔类型，当含Sn 85%以上即出现固熔体。
因此用本实验的方法还不能作出完整的相图。
仪器试剂：
仪器：WCY-SI程序升降温控制仪 1 台，KWL-08 升降温电炉 1 台，不锈钢试样管5 支。
试剂：纯锡（A. R.)，纯铋（A.R.）
参数备注：
数据处理：冷却曲线图：
误差分析：
1.温度计较为粗糙，无法精确测量；
2.加热时间长短不十分固定，有一定定位读数误差；
3.样品可能没有标签上的纯度。
问题讨论：
1.金属熔融体冷却时冷却曲线上为什么会出现转折点？纯金属、低共熔金属及其合金等的转折点各有几个？曲线形状为何不同？。
图1 实验装置图计算机样品和松香 石蜡 热电阻电炉二组分合金相图1. 引言（实验目的/原理）1) 学习温度的测量方法——用PT100热电阻测量温度 2) 用布冷曲线法测绘Bi-Sn 二组分合金相图 3) 用电脑软件记录数据和处理数据2. 实验操作2.1 实验药品：铋、锡、松香、石蜡仪器型号：调压器 TT-1 热电阻 PT-100 测试装置示意图（如图1）2.2 实验条件室温：24 ℃样品温度：样品先加热至240-300 ℃，之后渐渐降温 2.3 实验操作2.3.1步骤:1) 加热样品至样品熔融 2) 搅拌使样品均匀3) 冷却，由热电阻测量温度，由电脑软件记录步冷曲线 4) 用软件处理步冷曲线，找出相变点，记录相变温度 2.3.2方法要点1) 加热硬质试管和样品时应缓慢调节，因为合金样品和玻璃的膨胀系数不同，骤冷骤热，玻璃管易破裂。
加热时可以同时记录升温曲线，可以预测步冷曲线的平台位置2) 移动硬质试管时注意用钳子，戴手套，防止烫伤3) 记录布冷曲线的过程中不能移动硬质试管上的胶塞以及热电阻3. 结果与讨论3.1 原始实验数据由实测数据，用origin 作图，其中图2-6为样品布冷曲线，图7为水的升温曲线。
由电脑软件对布冷曲线进行线性拟合，并且根据水的沸点进行温度校正，得到如表1所示数据表1Bi-Sn 合金或纯金属的相变点温度及水的沸点*第三、四列数据由电脑软件线性拟合得到3.2 数据处理结果由表1所示数据和已知部分数据[1]，由Execl 软件绘制得到Bi-Sn T-X 相图（如图8）相图中共有6个部分，每个区域、曲线和最低共熔物的相数（Φ）和条件自由度数（f’）如下：1．液相Φ=1 f’=2(温度和浓度)2．液相+固溶体1 Φ=2 f’=1(温度或浓度)3．液相+固溶体2 Φ=2 f’=1(温度或浓度)4. 固溶体1 Φ=1 f’=2(温度和浓度)5．固溶体1+固溶体2 Φ=2 f’=1(温度或浓度)6．固溶体2 Φ=1 f’=2(温度和浓度)AB 液体到液体加固溶体1的过渡态AD 液体到液体加固溶体2的过渡态BC液体加固溶体1到固溶体1的过渡态DE液体加固溶体2到固溶体2的过渡态CF固溶体1到固溶体1加固溶体2的过渡态EG固溶体2到固溶体1加固溶体2的过渡态CAE 固溶体1、固溶体2加液体三相共存Φ=3 f’=0由水、Bi、Sn的转折点读书和文献熔点或沸点值做出热电阻工作曲线（如图9）。
二组分合金相图的绘制一、实验目的：1.通过实验，用热分析法测绘锡-铋二元合金相图。
2.了解热分析法的测量技术与有关测量温度的方法。
二、实验原理：绘制相图常用的基本方法，其原理是根据系统在均匀冷却过程中，温度随时间变化情况来判断系统中是否发生了相变化。
将金属溶解后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与时间关系的曲线称为步冷曲线。
若熔融体系在均匀冷却的过程中无相变，得到的是平滑的冷却线，若在冷却的过程中有相变发生，那么因相变热的释放与散失的热量有所抵偿，步冷曲线将出现转折点或水平线段，转折点所对应的温度即为相变温度。
时间（a）纯物质（b）混合物（c）低共熔混合物图1 典型步冷曲线对于简单的低共熔二元合金体系，具有图1所示的三种形状的步冷曲线。
由这些步冷曲线即可绘出合金相图。
如果用记录仪连续记录体系逐步冷却温度，则记录纸上所得的曲线就是步冷曲线。
用热分析法测绘相图时，被测体系必须时时处于或接近相平衡状态，因此体系的冷却速度必须足够慢才能得到较好的结果。
Sn—Bi合金相图还不属简单低共熔类型，当含Sn 81%以上即出现固熔体。
三、实验仪器和药品：仪器和材料：金属相图实验炉（图2），微电脑温度控制仪，铂电阻，玻璃试管，坩埚，台天平。
药品：纯锡（CR）、纯铋（CR），石墨。
四、实验步骤：1.配制样品用感量为0.1g的托盘天平分别配制含铋量为30%、58%、80%的锡铋混合物各100g，另外称纯铋100g、纯锡100g，分别放入五个样品试管中。
2.通电前准备①首先接好炉体电源线、控制器电源、铂电阻插头、信号线插头、接地线。
图2 金属相图实验炉接线图②将装好药品的样品管插入铂电阻，然后放入炉体。
③设置控制器拨码开关：由于炉丝在断电后热惯性作用，将会使炉温上冲100℃—160℃（冬天低夏天高）。
因此设置拨码开关数值应考虑到这一点。
例如：要求样品升温为350℃，夏天设置值为170℃。
当炉温加热至170℃时加热灯灭，炉丝断电，由于热惯性使温度上冲至350℃后，实验炉自动开始降温。
二组分金属相图的绘制
1 实验要求
(1) 测定Sn-Bi合金的步冷曲线，绘制其相图并确定低共熔点及相应的组成。
(2) 了解热分析法测量原理，掌握热电偶的使用和校正。
(3) 回答本次实验需要讨论的5个问题。
2 注意事项
(1)按程序降低加热电压，否则热惯性太大，温度会过高。
如温度过高，取
出样品管对炉口扇风降低温度。
(2) 试样溶解后一定要搅拌均匀，这样数据才准确。
如搅拌后温度过低，
可用50V电压再加热。
搅拌时动作要轻，防止烫伤。
3 问题讨论
(1) 在实验中，样品管内中为何加入石墨？
(2) 在实验中，为什么要选择适当的样品量和适当的升温速率？
(3) 二组分金属相图各相区的相律是多少？
(4) 何谓步冷曲线法？用步冷曲线法测绘相图时，应注意哪些问题？
(5) 分析各步冷曲线上出现平台的原因。
4 参考文献
(1)复旦大学.物理化学实验[M].北京:高等教育出版社, 1993
(2) 罗澄源.物理化学实验[M].北京:高等教育出版社,2003
(3) 刘青,王永宁等.微机金属相图绘制的实验程序设计[J].青海师范大学学
报(自然科学版),2007,(2)
(4) 于庆水,潘春晖.金属相图实验的改进[J].沧州师范专科学校学
报,2004,(1)
(5) 蔡定建,杨忠等.二元合金相图的绘制与应用实验装置的改进[J].南方冶
金学院学报,2001,(1)。
五、数据记录及处理
（1）参考值
（2）配样
（3）试管的最高温度
（4）样品随时间变化的冷却温度记录
（5）根据上表绘制步冷曲线如下
(6)在步冷曲线中找到各曲线的拐点及处理如下
（7）根据上表中液相线，固相线坐标绘制Sn-Bi二组分固液相图如下
表格使用说明：
（一）（4）黄色单元格是原始数据输入区根据自己组实际数据填写，若某组数据大于54个，则需变更函数。
步骤：t列可以按照t1列、t2列、t3列、t4列、t5列的顺序从每列的第一个数据向下填充，有多少就填多少个。
（二）（6）中的黄色单元格所填数据需要观察(5)中步冷曲线的拐点数据，步骤：将鼠标放置在各拐点处所显示的数据如下图所示，填写括号中232，其余各点一样操作
（三）如需打印该文档将黄色单元格改为无色,并且删除“表格使用说明”即红色字体。
