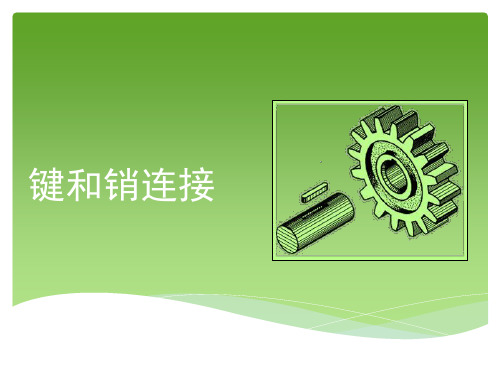

17机械基础键销及其连接

教学设计组织教学导课新授起立、问好、报告出勤机器是由各种各样的零件装配而成，零件与零件之间是有各种不同的形式连接的。

有键连接、销连接、螺纹连接、焊接、胶接等。

本章主要介绍键连接和销连接的特点、用途及选用第十一章键、销及其连接11、1键连接一平键连接平键分为普通平键和导向平键二种。

（1）普通平键（straight key）普通平键的上、下平面和两个侧面相互平行。

普通圆头平键：键在键槽中的固定较好，但键槽端部的应力集中较大。

普通平头平键：键在键槽端部的应力集中较小，但键在键槽中的轴向固定不好。

单圆头平键：常用在轴端的联接中。

平键联接由于结构简单、装拆方便和对中性好，因此获得广泛应用。

（2）导向平键（feather key）和滑键导向平键是加长的普通平键，采用导向平键时转动零件的轮毂可在轴上沿轴向滑动，适用于轴上零件的轴向移动量不大的场合，如变速箱中的滑移齿轮。

当轴上零件的轴向移动量很大时，可采用滑键。

滑键联接是将滑键固定在轮毂上，并与轮毂一起在轴上的键槽中滑动。

二．半圆键联接半圆键的上表面为平面，下表面为半圆形弧面，两侧面互相平行。

半圆键联接也是靠两侧工作面传递转矩的。

它的优点是：能自动适应轮毂槽底的倾斜，使键受力均匀不偏。

但它对轴的削弱大，宜用于轴端传递转矩不大的场合三、花键联接的特点花键联接具有下列特点：调整学生情绪进入上课状态导入新课讲解后知道平键的类型、结构及用途23351015。

机械基础精品课程教案5.1 键连接与销连接【课题名称】键连接与销连接【教学目标与要求】一．知识目标了解键的功用、类型和平键的标注方法。

二．能力目标能够读懂普通平键标准和销的含义和连接的型式。

三．教学要求了解的普通平键和销安装固定的常用方法及拆卸时应注意的问题。

【教学重点】普通平键和销的标注方法。

【难点分析】普通平键配合公差的选择。

【教学方法】讲练法，实用工具演示，比较法【教学安排】2学时（90分钟）【教学过程】一．作业讲评讲解上次课所做作业中存在的共同问题。

注意表扬有进步的同学。

二．导入新课零件与零件之间是靠什么方法连接在一起？常用的连接方法有键、销、螺纹、弾性连接和联轴器与离合器。

这都是可拆连接。

三．新课1．平键连接主要是实现轴上零件的周向固定，并能传递较大的扭矩，而且拆装方便，应用很广泛。

重点讲授键的四种类型的特点，一般以普通平键应用最多，而且以普通平键中的A 型应用最为普遍。

不论是哪一类型的平键，它都是以键的两侧面来传递扭矩，顶面与被联结件不接触，留有间隙。

安装时为了保证紧密接触，键与轴的两侧之间不能有间隙，可采用过渡配合中的较紧配合N9.而为了安装方便，键与轮毂选用过渡配合中的较松的配合Js9.2．平键连接的选用按工作要求和使用条件定类型－按直径选键宽和键高－按轮毂宽度定键的长度－校核键的挤压强度。

3．花键连接实际上是将多个平键和轴作成一体，其特点是可传递更大的转矩，使轴上的零件能在轴上移动，具有较好的导向性。

常用的花键齿形有矩形和渐开线形。

通常内花键齿形是用拉刀拉出来，外花键齿形是用花键铣刀在卧铣床上加工出来的。

4．销连接销连接主要用来固定零件间的相对位置，与平键连接相比较，它所承受的载荷要小，主要起定位作用。

分圆柱销和圆锥销两种。

圆锥销标准锥度为1：50，且以小端直径为标准。

两者都选过渡配合。

有时也用开口销。

四．课堂小结1．键联接是常用的连接件，以普通A型平键应用最广，它的特征是键宽和键高。
