机械基础第二版 键连接教案

机械制图中键连接教学设计摘要：机械制图是机械工程领域中非常重要的一门学科，而键连接是机械设计中常见的一种连接方式。

本文以机械制图中键连接为主题，设计了一套针对学生的教学计划，旨在帮助学生更好地理解和掌握键连接的相关知识和技能。

引言：在机械工程领域中，机械制图是一门必不可少的学科。

通过机械制图，工程师能够将设计图纸转化为实际的机械产品。

在机械制图中，键连接是常见的一种连接方式。

它通过键的设计和制作，将两个或多个零件紧密连接在一起。

键连接在机械设计中扮演着重要的角色，因此学习和掌握键连接的原理和方法对于机械工程学生来说至关重要。

1. 教学目标：- 了解键连接的基本原理和构成要素；- 掌握键连接的常见类型及其适用范围；- 能够根据给定的条件设计和选择合适的键连接方式；- 理解键连接的优缺点及在实际工程中的应用。

2. 教学内容：- 键连接的定义和分类；- 键的选择及其尺寸计算；- 键连接的设计和制图；- 键连接在机械工程中的应用案例。

3. 教学方法：- 理论教学结合实践教学，通过讲解、演示和实例分析等方式，深入浅出地讲解键连接的知识；- 运用案例分析和小组讨论等互动式教学方法，培养学生的思维能力和问题解决能力；- 制定实践任务，要求学生亲自设计和制图，提高他们的实际操作能力。

4. 教学流程：- 第一课时：键连接的定义和分类，讲解键连接的基本原理和构成要素；- 第二课时：键的选择及其尺寸计算，通过实例演示和练习，让学生掌握键的选择和尺寸计算方法；- 第三课时：键连接的设计和制图，讲解键连接的设计方法和制图要求；- 第四课时：键连接在实际工程中的应用案例分析，通过分析实际工程案例，让学生更好地理解键连接的应用价值。

5. 教学评估：- 设计小组作业，要求学生根据给定的设备要求，设计键连接方案，并进行制图；- 课堂中的互动讨论和练习，加深学生对键连接的理解和应用能力。

结论：通过本教学设计，学生能够全面而深入地学习和掌握机械制图中键连接的相关知识和技能。

机械基础第二版-键连接教案平泉县职教中心机械基础课精品教案姓名王亚妮单位平泉县职教中心科目机械基础课题名称键和销连接课型新授4课时所在章节第五章第三节教案顺序项目内容理论依据教材分析教材地位根据考纲的要求教学目标1、知道连接及键连接的类型、特点和应用；2、能够记忆键连接的类型及应用和标准；3、能够记忆销链接的类型和作用4、学会正确选用普通平键。

重点1、平键的应用、结构形式及标准。

2、普通平键的选用。

难点键的标记，普通平键的选用学情分析中职同学对于机械的基础知识有着深切的渴望，在标准件和常用件学习中，键连接和销连接是比较基础的内容，对深入学习机械将打下坚实的基础。

教学方法讲述、举例教学手段自主、演示、启发、讲解项目步骤教师活动学生活动设计意图教学过程导入新课齿轮减速器输出轴II上的齿轮与轴的连接，通常是在轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如上图所示。

提问：学生回答新课讲解新课：一、键连接（一）连接的类型及特点（二）键连接的功用和类型1、功用键是一种标准零件。

其作用：①实现轴与轴上零件（如齿轮、带轮等）之间的周向固定。

②传递运动和扭矩。

有的还能实现轴上零件的轴向固定或轴向滑动的导向。

2、结构特点结构简单，工作可靠，拆装方便，应用十分广泛。

3、类型（三）键和键连接的类型、特点和应用1、平键联接平键连接可分为：普通平键、导向平键、滑键。

（1）普通平键连接用于静联接，即轴与轮毂间无相对轴向移动特点：两侧面为工作面，其对中性好，装拆方便。

但它不能实现轴上零件的轴向固定。

作用：适用于高速、高精度和承受变载、冲击的场合，能实现轴上零件的周向定位。

键连接松键连接紧键连接平键连接半圆键连接花键连接楔键连接切向键连接连接类型可拆连接不可拆连接轴毂间连接紧固连接：平键连接花键连接销连接焊接铆接胶接螺纹连接特点：即可以保证机械正常工作，又便于维修和更换。

特点：可靠性好，强度高。

圆头— A型（常用）—键顶上面与毂不接触有间隙方头— B型—常用螺钉固定半圆头—C型（端铣刀加工）—用于轴端与轮毂联接（2）薄型平键键高约为普通平键的60%~70%：圆头、方头、单圆头，用于薄壁结构、空心轴等径向尺寸受限制的联接。

平泉县职教中心机械基础课精品教案过<程(齿轮减速器输出轴II 上的齿轮与轴的连接，通常是在轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如上图所示。

提问：学生回答，新课>讲解新课：一、键连接《（一）连接的类型及特点、（二）键连接的功用和类型1、功用~键是一种标准零件。

其作用：①实现轴与轴上零件（如齿轮、带轮等）之间的周向固定。

②传递运动和扭矩。

有的还能实现轴上零件的轴向固定或轴向滑动的导向。

2、结构特点结构简单，工作可靠，拆装方便，应用十分广泛。

3、类型-&连接类型)可拆连接不可拆连接轴毂间(连接紧固连接：平键连接花键连接销连接!焊接铆接胶接{螺纹连接特点：即可以保证机械正常工作，又便于维修和更换。

特点：可靠性好，强度高。

（三）键和键连接的类型、特点和应用1、平键联接平键连接可分为：普通平键、导向平键、滑键。

）（1）普通平键连接用于静联接，即轴与轮毂间无相对轴向移动特点：两侧面为工作面，其对中性好，装拆方便。

但它不能实现轴上零件的轴向固定。

作用：适用于高速、高精度和承受变载、冲击的场合，能实现轴上零件的周向定位。

】.圆头— A型（常用）—键顶上面与毂不接触有间隙方头— B型—常用螺钉固定半圆头—C型（端铣刀加工）—用于轴端与轮毂联接（2）薄型平键"键高约为普通平键的60%~70%：圆头、方头、单圆头，用于薄壁结构、空心轴等径向尺寸受限制的联接。

（3）导向平键【比普通平键长紧定螺钉固定在轴上的键槽中键与轮毂槽采用间隙配合键上设有起键螺孔（为了便于拆卸）注意：导向键——键不动，轮毂轴向移动—特点：靠侧面工作，对中性好，结构简单。

轴上零件（如：轮毂）可在轴上沿轴向移动。

＊（4）滑键特点：轮毂可在轴上沿轴向移动。

滑键固定在轮毂上轮毂带动滑键在轴上的键槽中作轴向移动键连接松键连接《紧键连接平键连接半圆键连接花键连接楔键连接<切向键连接[键长不受滑动距离限制（只需在轴上铣出较长的键槽，而键可以做的较短。

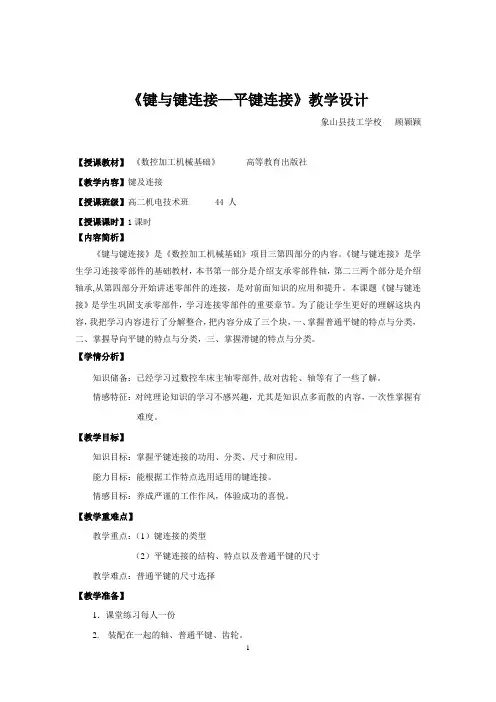

《键与键连接—平键连接》教学设计象山县技工学校顾颖颖【授课教材】《数控加工机械基础》高等教育出版社【教学内容】键及连接【授课班级】高二机电技术班44 人【授课课时】1课时【内容简析】《键与键连接》是《数控加工机械基础》项目三第四部分的内容。

《键与键连接》是学生学习连接零部件的基础教材，本书第一部分是介绍支承零部件轴，第二三两个部分是介绍轴承,从第四部分开始讲述零部件的连接，是对前面知识的应用和提升。

本课题《键与键连接》是学生巩固支承零部件，学习连接零部件的重要章节。

为了能让学生更好的理解这块内容，我把学习内容进行了分解整合，把内容分成了三个块，一、掌握普通平键的特点与分类，二、掌握导向平键的特点与分类，三、掌握滑键的特点与分类。

【学情分析】知识储备：已经学习过数控车床主轴零部件,故对齿轮、轴等有了一些了解。

情感特征：对纯理论知识的学习不感兴趣，尤其是知识点多而散的内容，一次性掌握有难度。

【教学目标】知识目标：掌握平键连接的功用、分类、尺寸和应用。

能力目标：能根据工作特点选用适用的键连接。

情感目标：养成严谨的工作作风，体验成功的喜悦。

【教学重难点】教学重点：（1）键连接的类型（2）平键连接的结构、特点以及普通平键的尺寸教学难点：普通平键的尺寸选择【教学准备】1．课堂练习每人一份2. 装配在一起的轴、普通平键、齿轮。

【教学过程】教学过程是学生认知习技的过程，是掌握知识、形成技能和培养能力的主要途径。

为达到预期的教学效果，对整个教学过程进行了整体规划。

1、展示奔驰汽车图片，变速箱内的齿轮与轴的图片知识点：汽车由许多零件按确定的方式组合在一起，如变速箱内的齿轮和轴是通过键连接在一起的。

2、提出键的作用播放视频，验证键的作用1、提出平键连接的特点及分类（1）普通平键连接（2）导向平键连接（3）滑键连接2、先学习提出普通平键连接的特点和分类1）根据图片让学生一起分析其特点2）根据图片确定其分类和应用场合3）用课堂内开小火车方式回答题目，加以巩固4）根据需要确定其主要尺寸由于尺寸的确定有难度，故一定要先展示例题，再让学生演练5）确定其标记3、通过PPT展示课堂小练，在课堂内通过多道习题进行课内巩固1、若轴上零件需在轴上滑移，提出导向平键连接。

机械基础电子教案5.1 键连接与销连接【课程名称】键连接与销连接【教材版本】栾学钢主编。

机械基础（多学时）。

北京：高等教育出版社，2010栾学钢主编。

机械基础（少学时）。

北京：高等教育出版社，2010【教学目标与要求】一．知识目标了解键的功用、类型和平键的标注方法。

二．能力目标能够读懂普通平键标准和销的含义和连接的型式。

三．素质目标了解键和销的作用及常用键的表示方法。

了解花键的工作特点。

四．教学要求了解的普通平键和销安装固定的常用方法及拆卸时应注意的问题。

【教学重点】普通平键和销的标注方法。

【难点分析】普通平键配合公差的选择。

【教学方法】讲练法，实用工具演示，比较法【教学资源】1．机械基础网络课程。

北京：高等教育出版社，2010。

2．吴联兴主编。

机械基础练习册。

北京：高等教育出版社，2010。

3．实物工具。

【教学安排】2学时（90分钟）【教学过程】一．作业讲评讲解上次课所做作业中存在的共同问题。

注意表扬有进步的同学。

二．导入新课零件与零件之间是靠什么方法连接在一起？常用的连接方法有键、销、螺纹、弾性连接和联轴器与离合器。

这都是可拆连接。

三．新课1．平键连接主要是实现轴上零件的周向固定，并能传递较大的扭矩，而且拆装方便，应用很广泛。

重点讲授键的四种类型的特点，一般以普通平键应用最多，而且以普通平键中的A 型应用最为普遍。

不论是哪一类型的平键，它都是以键的两侧面来传递扭矩，顶面与被联结件不接触，留有间隙。

安装时为了保证紧密接触，键与轴的两侧之间不能有间隙，可采用过渡配合中的较紧配合N9.而为了安装方便，键与轮毂选用过渡配合中的较松的配合Js9.2．平键连接的选用按工作要求和使用条件定类型－按直径选键宽和键高－按轮毂宽度定键的长度－校核键的挤压强度。

3．花键连接实际上是将多个平键和轴作成一体，其特点是可传递更大的转矩，使轴上的零件能在轴上移动，具有较好的导向性。

常用的花键齿形有矩形和渐开线形。

通常内花键齿形是用拉刀拉出来，外花键齿形是用花键铣刀在卧铣床上加工出来的。

键联接联接的形式按能否拆卸可分为两大类：不可拆联接和可拆联接。

常见的不可拆联接有：铆接、焊接、粘接等。

可拆联接有键联接、花键联接、销联接和螺纹联接。

一．键联接的种类在各种机器上有很多转动零件，如飞轮、带轮、凸轮等，这些零件和轴大多数采用键联接或花键联接。

键联接是由轮毂、轴和键组成.键联接的功用是联接转动零件与轴，以传递运动和动力。

键根据结构和承受载荷的不同可分为松键联接和紧键联接两大类。

（一）松键联接1．平键联接平键分为普通平键和导向平键二种。

（1）普通平键（straight key）普通平键的上、下平面和两个侧面相互平行。

普通圆头平键：键在键槽中的固定较好，但键槽端部的应力集中较大。

普通平头平键：键在键槽端部的应力集中较小，但键在键槽中的轴向固定不好。

单圆头平键：常用在轴端的联接中。

平键联接装配时先将键放入轴上键槽中，然后推上轮毂，构成平键联接。

平键联接时，键的上顶面与轮毂键槽的底面之间留有间隙，而键的两侧面与轴、轮毂键槽的侧面配合紧密，工作时依靠键和键槽侧面的挤压来传递运动和转矩，因此平键的侧面为工作面。

平键联接由于结构简单、装拆方便和对中性好，因此获得广泛应用。

（2）导向平键（feather key）和滑键导向平键是加长的普通平键，采用导向平键时转动零件的轮毂可在轴上沿轴向滑动，适用于轴上零件的轴向移动量不大的场合，如变速箱中的滑移齿轮。

当轴上零件的轴向移动量很大时，可采用滑键。

滑键联接是将滑键固定在轮毂上，并与轮毂一起在轴上的键槽中滑动。

2．半圆键联接半圆键的上表面为平面，下表面为半圆形弧面，两侧面互相平行。

半圆键联接也是靠两侧工作面传递转矩的。

它的优点是：能自动适应轮毂槽底的倾斜，使键受力均匀不偏。

但它对轴的削弱大，宜用于轴端传递转矩不大的场合。

（二）紧键联接紧键联接分为楔键联接和切向键联接。

1．楔键楔键的顶面有1：100的斜度，两侧面相互平行。

工作时依靠键的顶面和底面与轮毂键槽和轴槽的底面间所产生挤压力和摩擦力来传递动力和转矩。

《键与键连接—平键连接》教学设计象山县技工学校顾颖颖【授课教材】《数控加工机械基础》高等教育出版社【教学内容】键及连接【授课班级】高二机电技术班44 人【授课课时】1课时【内容简析】《键与键连接》是《数控加工机械基础》项目三第四部分的内容。

《键与键连接》是学生学习连接零部件的基础教材，本书第一部分是介绍支承零部件轴，第二三两个部分是介绍轴承,从第四部分开始讲述零部件的连接，是对前面知识的应用和提升。

本课题《键与键连接》是学生巩固支承零部件，学习连接零部件的重要章节。

为了能让学生更好的理解这块内容，我把学习内容进行了分解整合，把内容分成了三个块，一、掌握普通平键的特点与分类，二、掌握导向平键的特点与分类，三、掌握滑键的特点与分类。

【学情分析】知识储备：已经学习过数控车床主轴零部件,故对齿轮、轴等有了一些了解。

情感特征：对纯理论知识的学习不感兴趣，尤其是知识点多而散的内容，一次性掌握有难度。

【教学目标】知识目标：掌握平键连接的功用、分类、尺寸和应用。

能力目标：能根据工作特点选用适用的键连接。

情感目标：养成严谨的工作作风，体验成功的喜悦。

【教学重难点】教学重点：（1）键连接的类型（2）平键连接的结构、特点以及普通平键的尺寸教学难点：普通平键的尺寸选择【教学准备】1．课堂练习每人一份2. 装配在一起的轴、普通平键、齿轮。

【教学过程】教学过程是学生认知习技的过程，是掌握知识、形成技能和培养能力的主要途径。

为达到预期的教学效果，对整个教学过程进行了整体规划。

1、展示奔驰汽车图片，变速箱内的齿轮与轴的图片知识点：汽车由许多零件按确定的方式组合在一起，如变速箱内的齿轮和轴是通过键连接在一起的。

2、提出键的作用播放视频，验证键的作用1、提出平键连接的特点及分类（1）普通平键连接（2）导向平键连接（3）滑键连接2、先学习提出普通平键连接的特点和分类1）根据图片让学生一起分析其特点2）根据图片确定其分类和应用场合3）用课堂内开小火车方式回答题目，加以巩固4）根据需要确定其主要尺寸由于尺寸的确定有难度，故一定要先展示例题，再让学生演练5）确定其标记3、通过PPT展示课堂小练，在课堂内通过多道习题进行课内巩固1、若轴上零件需在轴上滑移，提出导向平键连接。

教学设计组织教学导课新授起立、问好、报告出勤机器是由各种各样的零件装配而成，零件与零件之间是有各种不同的形式连接的。

有键连接、销连接、螺纹连接、焊接、胶接等。

本章主要介绍键连接和销连接的特点、用途及选用第十一章键、销及其连接11、1键连接一平键连接平键分为普通平键和导向平键二种。

（1）普通平键（straight key）普通平键的上、下平面和两个侧面相互平行。

普通圆头平键：键在键槽中的固定较好，但键槽端部的应力集中较大。

普通平头平键：键在键槽端部的应力集中较小，但键在键槽中的轴向固定不好。

单圆头平键：常用在轴端的联接中。

平键联接由于结构简单、装拆方便和对中性好，因此获得广泛应用。

（2）导向平键（feather key）和滑键导向平键是加长的普通平键，采用导向平键时转动零件的轮毂可在轴上沿轴向滑动，适用于轴上零件的轴向移动量不大的场合，如变速箱中的滑移齿轮。

当轴上零件的轴向移动量很大时，可采用滑键。

滑键联接是将滑键固定在轮毂上，并与轮毂一起在轴上的键槽中滑动。

二．半圆键联接半圆键的上表面为平面，下表面为半圆形弧面，两侧面互相平行。

半圆键联接也是靠两侧工作面传递转矩的。

它的优点是：能自动适应轮毂槽底的倾斜，使键受力均匀不偏。

但它对轴的削弱大，宜用于轴端传递转矩不大的场合三、花键联接的特点花键联接具有下列特点：调整学生情绪进入上课状态导入新课讲解后知道平键的类型、结构及用途23351015。

【新课讲授】：键连接一、键的用途键主要用于轴与轴上零件的周向固定，以传递动力和扭矩。

二、键连接根据松紧程度不同的分类如下。

键和键连接的类型1. 平键连接多用于传动精度要求较高的场合。

但它不能承受轴向力，对轴上零件不能起轴向固定的作用。

按用途的不同,平键连接分为普通平键、导向平键和滑键三种。

普通平键连接：平键的上、下两面和两个侧面都互相平行。

导向平键连接：移动零件的轮毂可在轴上沿轴向滑动，适用于轴上零件沿轴向移动量不大场合。

滑键连接：键固定在轮毂上而随轮毂一同沿轴上键槽做轴向滑移，当轴向移动距离较大时，宜用滑键。

2. 半圆键连接键外形呈半圆形，工作面是键的两侧面，半圆键可在轴上键槽中绕槽底圆弧摆动，有较好对中性，适用于锥形轴与轮毂的连接，且传递扭矩较小。

3.花键连接花键连接是指沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。

具有对中性好、导向性好、传递载荷大等特点，按齿形的不同，可分为以下三种：矩形齿花键、渐开线齿花键、三角形齿花键。

4.楔键连接楔键又称推拔键，包括普通楔键和钩头楔键两种类型。

楔键的上、下面是工作面，键的上表面和轮毂键槽的底面均有1∶100 的斜度，两侧面互相平行装配时需将键打入轴和轮毂的键槽内，工作时依靠键与轴及轮毂的槽底之间、轴与毂孔之间的摩擦力传递转矩，并能轴向固定零件和传递单向轴向力。

5. 切向键连接切由两个形状相同的楔键相对组合而成，上下两面为工作面，其中一个工作面在通过轴心线的平面内。

键的对角线必须在轴的切线方向上，以承受剪切力；若要传递双向动力，则需同时安装两组互成120°~ 135°的切向键。

切向键主要用于轴径大于100 mm、对中性要求不高而载荷很大的重型机械中。

销连接一、销的用途及种类用途：主要是为机械零件定位、连接、过载保护及防止机械零件脱落。

销的种类，见下表。

想一想：生活中，你见过的销有哪些？螺纹连接一、螺纹的种类螺纹是在圆柱或圆锥表面上沿着螺旋线所形成的具有相同剖面的连续凸起。
