机械基础课件键、销及其连接分解

机械基础课件键、销及其连接分解

机械基础
导入正课
普通平键的标记： 键型 键宽×键长 标准号
键B16×100GB1096-79 （90）
键16×100 GB/T 1096－2003
表示键宽为16mm，键长为100mm的A型普通平键。 键B18×100 GB/T 1096－2003
表示键宽为18mm，键长为100mm的B型普通平键。
机械基础 一、平键连接
特点：
靠平键的两侧面传递转矩，键的两侧面是工作面， 对中性好；键的上表面与轮毂上的键槽底面留有间隙， 以便装配。
分类：

普通平键


导向平键
滑键
机械基础
1．普通平键
分解图
装配图
断面图
机械基础
A型
B型
C型
机械基础
平键连接的工作面两侧面 键按头部形状不同分为圆头（A型）应用广泛 、 方头（B型）常用于轴端部 单圆头（ C型）常 用于轴端部
复习巩固
机械基础 8、平键连接采用 制配合，配合松紧程度 通过改变 的宽度公差带位置实现。 9、普通平键配合面粗糙度 ，非配合面 规定为 。
机械基础
二、选择题 常用于轴径较大（d>60mm),精度要求不高、转速较低和传递转矩较大的场 合是（ ） A、平键 B、导向平键 C、楔键 D、切向键 2、可以承受不大的单向轴向力，上下两表面是工作面的连接 是 。 A、普通平键B、楔键连接C、半圆键D、花键 3、平键连接的键与轴槽采用 制配合 A、基孔制 B、基轴制 C、无基准要求 D、 A或B都可以 4、普通平键的非配合尺寸的：键高按（ ）取值。 A、h11 B、h14 C、H14 D、P9
一组切向键 切向键
两组切向键
机械基础

机械基础课件键、销及其连接

机械基础课件键、销及其连接
机械基础课件键、销及其 连接
在机械设计中，键和销是常见的连接元件。它们具有不同的分类和应用领域。 本课程将介绍它们的基本概念、作用、选择和计算原则，以及安装和拆卸方 法。
机械键的分类和应用
平键
最常见的键类型，用于传递转矩和轴向负载。
圆钮键
用于传递较大的轴向负载，常用于汽车传动系统。
楔键
用于传递较大的轴向负载，常用于紧固连接。
键和销的安装和拆卸方法
1
安装方法
使用适当的工具和正确的安装顺序。
2
拆卸方法
注意安全，使用专用工具，避免损坏。
3
注意事项
检查连接点的磨损，定期保养。
键和销的故障分析和预防措施
键断裂
原因可能包括过载或材料缺陷。
销松动
原因可能包括安装不当或使用寿 命到期。
连接腐蚀
原因可能包括环境腐蚀或缺乏润 滑。
机械连接中其他重要细节的介绍
轴承
支撑和减少轴向和径 向负载。
传动装置
用于传递动力和转矩。
紧固件
固定和连接各种部件。
润滑
减少摩载和防止轴向移动。
机械销的分类和应用
销
用于传递轴向负载，常用于连接 套管和轴。
弹性销
带有弹性的销，用于连接紧固件 和配件。
沟槽销
具有沟槽的销，用于连接需要可 调节位置的零件。
锥销
具有锥度的销，用于连接需要较 高的刚性和精确位置的零件。
键和销的材料和制造工艺
1 常用材料
包括碳素钢、不锈钢和合 金钢等。
2 制造工艺
通常包括冷镦、热处理和 表面处理等。
3 工艺选择
根据连接要求和成本效益 进行选择。
键和销的选择和计算原则

《机械设计》第五章键连接PPT课件

《机械设计》第五章键连接PPT课件

D d
l
L
特点： 可传递较大扭矩和轴向力，无应力集中，
对中性好，但加工要求较高，应用受限制。
§5—4 销联接
定位销——主要用于零件间位置定位，左图，常用 作组合加工和装配时的主要辅助零件。
联接销——主要用于零件间的联接或锁定，中图， 可传递不大的载荷
安全销——主要用于安全保护装置中的过载剪断元 件 ，右图
轴上的槽用盘铣刀或指状铣刀加工；
轮毂槽用拉刀或插刀加工。
工作面
工作面
(a)
(a)
(b)
普通平键：
(a)
(b)
圆 头 — A型（常用）—键(a) 顶上面与毂不接触(b) 有间隙
方 头 — B型—常用螺钉固定
(c)
半圆头—C型（端铣刀加工）—用于轴端与轮毂联接
(c)
(d)
(c)
(c)
(d)
(d)
2）薄型平键——键高约为普通平键的60%~70%： 圆头、方头、单圆头
第五章 键与花键联接
§5—1 键联接
键是一种标准件，通常用于联接轴与轴上旋 转零件与摆动零件，起周向固定零件的作用以传 递旋转运动成扭矩，而导键、滑键、花键还可用 作轴上移动的导向装置。
一、键联接的类型与构造 主要类型：平键、半圆键、楔键、切向键
1、平键 1）普通平键
用于静联接，即轴与轮毂间无相对轴向移动 构造：两侧面为工作面，靠键与槽的挤压和 键的剪切传递扭矩；
一、过盈联接的类型与应用 利用两个被联接件本身的过盈配合来实现，
一为包容件，另一为被包容件。
1 23 4
无辅助件（左图）——用于轴与轮毂联接，轮圈与轮芯的联接 及滚动轴承与轴及座孔的联接
df
二、花键联接的设计计算

机械基础课件键、销连接

机械基础课件键、销连接
连接部件的噪音
提供减少机械键和销连接部件噪音的方法和技巧。
总结和重点强调
键和销的优点
• 强大的连接能力 • 方便维护 • 简单
键和销的缺点
• 需要大量的力来安装 • 可能会引起噪音和磨损 • 可能会破坏机械部件
1 概念和原理
2 用途和特点
解释键和销是如何一起工作的和如何选择 正确的键和销。
键和销连接的主要优点是使机械部件的拆 装更加方便快捷。讨论这两种连接的最佳 用途。
3 应用案例
4 常见问题和解决方案
介绍键和销连接广泛应用于哪些领域，以 及它们的常见应用。
如果键或销出现问题，我们应该如何解决？ 提供一些实用的解决方案。
机械基础课件键、销连接
欢迎来到本节课程，我们将讲解机械键和销的连接，包括概念、原理、用途 和特点。
锥键连接
1
概念和原理
介绍锥键是如何工作的和哪些情况下适用。
2
用途和特点
锥键最常见的用途是在机械中实现转动的力传递。讨论锥键的优点和局限性。连接的实际案例和它们的优点。
键与销连接
不同类型键和销
伍德拉夫键
介绍伍德拉夫键的特点和应用 案例。
销销毁
讨论销销毁的优点和在哪些领 域应用。
花键
介绍花键连接的优点和其在汽 车工业中的应用。
常见问题和解决方案
键和销安装不可靠
讨论键和销安装时遇到的问题，提供一些实用的解决方案。
键和销损坏
键和销损坏的原因和如何在保护机械不被破坏的情况下解决问题。

键连接与销连接课件ppt.ppt

键连接与销连接课件ppt.ppt
二、花键连接
花键联接是由均布多个键齿的花键轴与带有相应键齿槽的轮 毂相配合而组成的可拆联接。
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
§5-1 键连接与销连接
二、花键连接
实际上是将多个平键和轴作成一体，其特点是可 传递更大的转矩，使轴上的零件能在轴上移动，具有较 好的导向性。常用的花键齿形有矩形和渐开线形。
（1）普通平键连接 主要尺寸是键宽b、键高h和键长L、
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
2、平键是标准件 规格采用：bxhxl 标记： 国标 键 型号 bxhxl GB/T 1096 键 A 16x10x100
一、键连接
分类：
按照结构特点和工作原理键分为：平键连接、半圆键连接和楔键连接等。
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
§5-1 键连接与销连接
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
1、 销的功用
销连接
销套
安全销
• 固定零件间的相对位置 • 用于轴毂件或其他零件间的连接 • 充当过载剪断元件
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
销的分类（按形状分）
（a）圆柱销
（b）圆锥销
（c）开口销

机械设计-1讲义键连接

机械设计-1讲义键连接

轮毂键槽精度设计
谢
谢
观
看
滑键
变速箱中的滑移齿轮
2.半圆键连接
两侧面是工作面, 对中性好;
特点 能适应轮毂键槽的倾斜; 对轴切深大，多用于轻载连接。
3.楔键连接
斜度1:100
A 型
特点: 键的上下面是工作面,对中性差； 有单向固定轴上零件的作用.
4.切向键连接
特点:
窄面
工作
对中性差,对轴的
面
削弱大。
斜度1:100
120 0
静连接——压溃——挤压强度p p 动连接——磨损——压力 pp
k
ht
b
N p 2Tkl1d03 p
d
2T103 p
p
T
kld
平键的尺寸选择
平键的剖面尺寸 b按h轴的直径d在
标准中选定，键长L根据轮毂宽度选 键长系列尺寸。
A
b
h
L
A型
b l=L-b
B
l=L
C
L
注意：
(1)采用两个平键,应相隔 18布0o置.
双向转动时,用两组切
向键,相隔 120 o 布置.
二、键的选择和键连接的强度计算 1、键的选择：
键的类型选择： 根据键连接的结构特点、使用要求和工作 条件。
平键的尺寸选择
平键的剖面尺寸 b按h轴的直径d在标
准中选定
键长L根据轮毂宽度选键长系列尺寸
2.平键连接强度计算
连-1键连接
精品jing
易水寒江雪敬奉
普通平键连接
普通平键连接特点：两侧面是工作面, 对中 性好,结构简单、装拆方便、应用广泛。
普通平键分为以下三种：
A型 （圆头）

(完整PPT)机械基础键连接和销连接课件整理

(完整PPT)机械基础键连接和销连接课件整理
圆头(A型) 方头(B型)
单圆头(C型)
(2)薄型平键—静联接 （薄壁结构、空心轴、尺寸受限制处：承载能力较低）
(3)导向平键—动联接（轮毂在轴上移动）
20(240/)2滑/6 键—动联接
4
平键连接的结构及基本类型
工作面：两侧面 （通过轴上键槽和轮毂键槽与键的侧
面接触传递扭矩）
特点： 易于制造，装拆方便，轴与轴上零件的对中
1、平键 1）普通平键
用于静联接，即轴与轮毂间无相对轴向移动 构造：两侧面为工作面，靠键与槽的挤压和 键的剪切传递扭矩；
轴上的槽用盘铣刀或指状铣刀加工；
轮毂槽用拉刀或插刀加工。
2020/2/6
8
一、键连接
（3）平键连接的配合种类和应用 平键连结采用基轴制配合，按键宽配合的松紧程度不同，分成 较松键连结、一般键连结和较紧键连结三种。三种连结的键宽、轴 槽宽和轮毂槽宽的公差及其应用见有关标准。
潘存云教授研制
在家用机械、办公机械等中，采用了大量的压铸、
注塑零件。要注塑出各种各样的非圆形孔是毫无困难
的，故型面连接的应用获得了发展。应用较多的是带
切202口0/2/6圆形和正六边形型面。
36
配合部 分形状
柱体 锥体
——只能传递扭矩
——能同时传递扭矩和轴向力，用于 不允许有间隙和要求高可靠性的场合。
df
2020/2/6
34
§5—3 无键联接
用轴与毂的联接不用键或花键时，统称无键联接 一、型面联接
轴和毂孔有柱形和圆锥形等。
2020/2/6
35
§6－3 无键连接
一、型面连接 型面连接是用非圆截面的柱面体或锥面体的轴与
相同轮廓的毂孔配合以传递运动和转矩的可拆连接， 它是无键连接的一种型式。

键连接课件

键连接课件

课堂练习：
分组制作键的模型，看哪组完成得
又快又好。
小结
一、键联接的主要作用：实现轴和轴上零件的周向 固定并传递运动和转矩。 二、键联接的分类、特点及应用： 1.普通平键 3.滑键 2.导向平键 4.半圆键
作业布置：
每位同学制作一种键的模型。

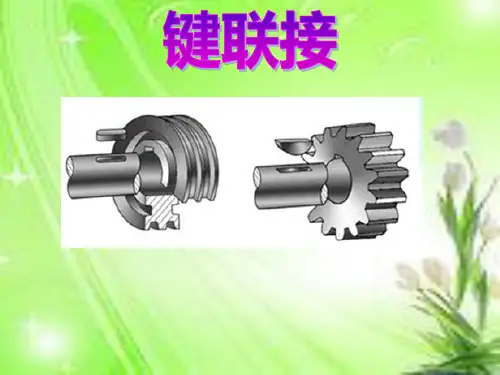

键联接
主要作用： 实现轴与轴上零件（如齿 轮、带轮等）之间的周向固定，并传递 运动和转矩。
一．平键联接
分解图
装配图
断面图
A型键：圆头
1.普通平键
B型键：平头
C型键,常用于轴端：单圆头
A型
B型
C型
2．导向平键
主要特点：轮毂可在轴上沿轴向移动。
l
比普通平键长 紧定螺钉固定在键槽中
l
l
l
键上设有起键螺孔
适用于轴上零件滑移距 离不大的场所。
导向平键
3．滑键
主要特点：轮毂可在轴上沿轴向移动。
l
滑键固定在轮毂上 轮毂带动滑键作轴向移动 键长不受滑动距离限制
l l
二、半圆键联接
l l
工作面为键的两侧面，有较好的对中性
可在轴上键槽中摆动以适应轮毂上键槽斜 度
l l
适用于锥形轴与轮毂的联接
键槽对轴的强度削弱较大，只适用于轻载 联接

电子课件-《机械基础(第六版)》-A02-3658 11第十一章 键、销及其连接

电子课件-《机械基础(第六版)》-A02-3658 11第十一章 键、销及其连接
A型省略字母，B型和C型必须标出代表型号的字母
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、销联接
1、销的功用、种类及标记
销主要用于零件之间的定位，也可用于零件之间的联接 ，但只能传递不大的扭矩。 圆柱销 销的分类 圆锥销 开口销 普通圆柱销,按直径的公差不同分为A、B、C、D型。 普通圆锥销多用于经常拆卸的场合。
例：公称直径10mm，长50 mm的B型圆柱销标记：
销 GB/T119-2000 B10×50 公称直径10mm，长60mm的A型圆锥销标记 ： 销 GB/T117-2000 A10×60
出剖面线。
普通平键的
两侧面为键的 工作表面，只 应在接触面上 画一条轮廓线。
键的上表面
与轮毂之间的间 隙应画出来。
半圆键联接画法
半圆键的两侧面为键的工作表面，只应在接
触面上画一条轮廓线。 键的上表面与轮毂之间的间隙应画出来。
钩头楔键连接画法
钩头楔键的上顶面有 1 ：100 的斜度，装配时将键沿轴 向打入键槽中。 钩头楔键是 靠上下表面与 轮毂键槽和轴 键槽之间的摩 擦力将二者连 接。因而装配 图中键的上下 表面没有间隙。
花键联接
由于花键传递的扭矩大且具有很好的导向性，因 而在各种机械的变速箱中被广泛应用。 除了图示的矩形花 键外，还有梯形、 三角形和渐开线等 形状。
矩形花键的标记： 键 Z — D×d×b GB/T1144-2003 Z——花键齿数；D——大径； d——小径； b——宽度。
1、外花键的画法和标记
§7-4 键联接和销联接
在机械设备中键主要用于连接轴和轴上的零件（如齿轮、 皮带轮等）以传递扭矩。也有的键具有导向的作用。
常用键有普通平键、半圆键和钩头楔键
一、常用键及其标记
普通平键：应用最为广泛 半圆键： 半圆键常用于载荷不大的传动轴上。由于半 圆键在槽中能绕其几何中心摆动，以适应轴上键槽的斜度， 因而在锥形轴上应用较多。 钩头楔键：键的上顶面有1：100的斜度，装配时将键沿 轴向嵌入键槽内， 钩头楔键靠上下面接触的摩擦力将轴 和轮联接。
2、半圆键的标记
半圆键的标记形式： 键 b×L GB/T1099—2003 b为键宽 L为键长
如图所示：键 6×24.5 GB/T 1099—2003
3、钩头楔键的标记
钩头楔键的标记形式： 键 b×L GB/T1565—2003
如图所示： 键 18×100 GB/T 1565—2003
普通平键联接画法及尺寸标注
由于花键传递的扭矩大且具有很好的导向性，因而在 各种机械的变速箱中被广泛应用。
画法： 大径—粗实线 小径—细实线 若为纵向剖切，键齿按不剖绘制。
2、内花键的画法和标记
画法：键齿按不剖绘制 , 且用粗 实线表示花键的大、小径内花键的 标注方法同外花键，如下图所示。
3、矩形花键的联接画法
画法：花键联接的部分按外花 键画，不重合部分则按各自Hale Waihona Puke 规 定画法绘制。点击演示动画
点击演示动画
点击演示动画
键的标记；
键是标准件，在图样中应按国家标准规定作出标记。 1、普通平键的标记 普通平键分为A、B和C型，三种普通平键的标记方法类似。 键 型式 b×L GB/T1096—2003 其中：A型不标型式， b为键宽 ，L为键的长度
如图示A型普通平键：键 8×25 GB/T1096—2003
键的基本尺寸如宽和高均为标准值，其大小与轴的 直径有关。键的长度取决于所传递的扭矩大小。 由于键的尺寸为标准值，所以键槽的尺寸亦是标准的。 在轴键槽的剖面图中应标注键宽 b 和键槽深 d-t， 轮毂键槽应注出键宽 b 和键槽深 d+t1。
键联接装配图画法：
纵向剖切时键按不剖绘制，而横向将键切断则应画
X 2 5 G B 1 16 7× - 8 25 6 销 销6GB/T117
2、销联接的画法
X18 G B16 1× 9 - 18 86 销 销6GB/T119
圆柱销联接
圆锥销联接
