电子压力继电器

压力继电器的原理是怎样的什么是压力继电器压力继电器是一种常用的压力传感器，用于检测和控制压力。

它可将监测到的压力信息转换为电信号，并根据不同的压力变化信号，通过电路控制执行器的运动，如启动、停止动力装置或改变运动方向等。

压力继电器的原理压力继电器的原理是基于“力学受力和电信号转换”的物理学原理。

它通常由压力控制元件、弹簧、电接点、电磁铁、稳定电阻等组成。

具体原理如下：1.受力作用：当被测介质内存在外界力的作用时，压力控制元件（如壳体、弹簧、柱塞等）将受到一定的压力变形。

2.弹性变形：弹簧在受到外力时会发生变形，使得柱塞在压力控制元件内发生位移，从而使得接点组成闭合电路或断开电路。

3.电信号转换：当接点动作时，电量将通过电路控制执行器的运动，如启动、停止动力装置，或改变运动方向等。

4.电磁过程：当电流通过电磁铁时，它将感应出强磁场，从而使得电磁铁能够控制微动触头的开合。

通过上述原理，压力继电器能够及时对压力进行监测，把持压力范围，从而实现对各种压力场合的控制。

压力继电器的工作流程压力继电器工作流程一般包括：1.压力控制元件：对外界压力进行监测并将压力信息转化为位移量。

2.弹簧：受控力而作弹性变形，控制接点开启/关闭条件。

3.接点：开启或断开电路，通电/断电。

4.电磁铁：感应出强磁场，控制微动触头的开合。

以电熨斗的压力控制为例，当我们使用电熨斗熨烫衣物时，电熨斗底部的蒸汽孔会释放出蒸汽给衣物提供湿气，并产生一定的压力。

这时，压力继电器就会接受这个信息，并将压力信息转化为等效的电信号。

当这个信号携带到电路时，电路便能提供相应的力量来控制电熨斗底部的弹簧与接触器。

当压力信息超过预设值时，接点组成开路电路；而当压力低于预设值时，则组成闭路电路。

这样，在不同的压力状态下，电路就能按照预设的设计来执行相应的动作，更好的保护电熨斗和使用者的安全。

压力继电器的应用压力继电器在工业、机电、电子、医疗、环保、船舶、交通等多个领域都有着广泛的应用。

压力继电器的主要性能什么是压力继电器压力继电器是一种电动机辅助装置，用于监测液压或气动系统的压力，并在必要时控制或保护系统。

它可以通过自动控制、报警或切断电源来对系统的压力进行反馈控制，以确保系统的正常运行。

压力继电器的主要性能1. 灵敏度压力继电器的灵敏度是指它能检测到的压力变化的最小值。

通常用压力差表示，一般为继电器动作压力和恢复压力之间的差值。

2. 动作精度压力继电器的动作精度是指其动作时所达到的压力值与设置值之间的差异。

这个差异受到继电器本身的特性影响。

动作精度一般用绝对误差、相对误差或百分比误差来表示。

3. 动作时间压力继电器的动作时间是指继电器接收到反馈信号后，需要多长时间才能动作。

动作时间越短，继电器的反馈能力越强，也代表着设备对异物打开的能力越快。

4. 回复时间压力继电器的回复时间是指继电器动作后，需要多长时间才能回复到原来的状态。

这个时间越短，继电器的响应能力越强。

回复时间可以影响设备的正常工作过程。

5. 重复性压力继电器的重复性是指继电器在周期性工作条件下，动作与不动作的压力信号之间的误差范围。

重复性的好坏影响了继电器的可靠性和稳定性。

6. 防护性压力继电器一般都需要在恶劣的环境中工作，作为控制装置，需要有相当的防护性能。

防护性能主要包括水密、防尘、防震、防爆等。

结论综上所述，压力继电器的主要性能包括灵敏度、动作精度、动作时间、回复时间、重复性和防护性。

这六大性能是决定压力继电器是否适用于特定环境和设备的重要因素，只有具备完善的技术、精心的设计和严格的制造工艺才能保证其稳定可靠。

压力继电器工作原理讲解
压力继电器是一种根据被测介质（液体或气体）的压力变化来控制电路开关状态的装置。

它主要由压力传感器和继电器两部分组成。

压力传感器通常采用弹簧结构，经过精确调校后可以根据被测介质的压力变化产生相应的变形。

一般情况下，压力传感器的弹簧会与一个活动机构连接，当被测介质的压力超过或低于设定的阈值时，弹簧就会被推动或拉伸，从而触发继电器的工作。

继电器是一种电控开关，它可以通过电磁感应来控制电路的开关状态。

常见的继电器由电磁铁、触点和弹簧组成，当电磁铁通电时，会产生一定的磁场，使得触点闭合或断开，从而实现电路的通断。

当压力变化触发压力传感器的弹簧变形时，弹簧上的活动机构会推动或拉伸触点，改变继电器的工作状态。

例如，当被测介质的压力超过设定的阈值时，触点闭合，电磁铁通电，继电器的通断电路就会发生改变，从而实现电路的打开或关闭。

压力继电器常被用于工业控制系统中，可以根据压力的变化来实现设备的保护、报警或控制。

例如，在液体水平控制中，通过设置不同的压力阈值，可以实现对液位的监测和控制。

在空调系统中，压力继电器可以监测冷却剂的压力，保证系统的正常运行。

总的来说，压力继电器的工作原理是通过压力传感器感知被测
介质的压力变化，然后通过继电器来控制电路的通断状态，从而实现自动化控制。

压力继电器工作原理
压力继电器是一种常用的电器元件，其主要功能是在被控对象的压力超过或低于设定值时，切断或接通电路，从而实现对被控对象的保护或控制。

其工作原理如下：
1. 压力传感器：压力继电器中的压力传感器是感受被控对象的压力变化，并将其转化为相应的电信号。

根据被控对象的不同，可采用不同的压力传感器，如力电式、电阻式、电容式等。

2. 比较器：电信号经过压力传感器后，进一步被送入比较器。

比较器可以将输入的电信号与设定的压力阈值进行对比。

3. 设定阈值：根据实际需求设定压力继电器的工作阈值，即超过或低于此阈值时，继电器会触发相应操作。

4. 继电器：比较器判断输入电信号与设定阈值的关系后，会发送相应的控制信号到继电器。

继电器是一种电器元件，它能够根据控制信号切换电路的状态。

5. 控制被控对象：继电器在接收到控制信号时，可以切断或接通电路，从而对被控对象进行相应的保护或控制。

比如，当超过设定阈值时，继电器切断电路，避免压力继续上升；当低于设定阈值时，继电器接通电路，保持压力在一定范围内。

需要注意的是，不同的压力继电器可能会有不同的工作原理和具体实现方式。

上述原理仅为一种基本的工作方式，具体应根据压力继电器的型号和规格进行了解。

压力继电器的工作原理压力继电器是一种常用于控制液压或气动装置的继电器，它常常被用于监控系统中的液压或气动压力是否达到指定值。

本文将介绍压力继电器的工作原理。

压力继电器的组成压力继电器由以下组成部分组成：•压力感应元件•导电触点•电磁铁或电磁线圈•弹簧其中，压力感应元件是压力继电器最为关键的部件之一，它通常由弹簧组和微动开关组成。

当输入压力超过或低于预设值时，导电触点会自动断开或闭合，从而触发电磁线圈动作。

压力继电器的工作原理当压力作用于压力感应元件时，压力感应元件的弹簧会发生弯曲变形，并将微动开关的触点移动。

这样，导电触点与微动开关的触点就会接通或断开。

当接通时，电磁铁或电磁线圈会受到吸引力，从而使得跟随电磁铁或电磁线圈连接的触点关闭；当断开时，弹簧恢复原状，微动开关将导电触点上的电信号传递到下游保护或控制电路中，同时触点也会脱离由导电触点带动的动作机构而返回其初始位置。

在很多工业控制设备系统中，压力继电器的使用非常普遍。

常用于以下方面的控制：•疲劳试验•气动制动器•风力发电机•液压泵压力继电器的选择选择压力继电器时，需要考虑多个因素，如安装环境的工作温度、压力范围以及安装方式等。

需要充分考虑应用场景和使用要求，如要求长时间开关寿命或者快速反应速度等。

常用的压力继电器包括机械式压力继电器和电子式压力继电器。

机械式压力继电器可以承受更大的压力区间，但响应速度较慢；电子式压力继电器反应速度快，但价格相对较高。

总结本文介绍了压力继电器的工作原理以及其组成部分，压力继电器的使用非常广泛，能够满足不同场景下的控制要求。

在选择压力继电器时，需考虑多种因素，以确保其能够满足具体应用的要求。

压力继电器的工作原理及作用压力继电器由压力感应元件、电气装置、控制电路等组成。

压力感应元件通常由弹簧、膜片或活塞等构成，其根据受到的压力大小发生形变或位移。

当介质的压力超过一定阈值时，压力感应元件会发生位移或形变，从而起到感应作用。

压力感应元件所发生的位移或形变通过机械连接将信号传递给电气装置，电气装置通常由继电器、开关等构成，其用于控制电路的导通或断开。

当压力感应元件发生位移或形变时，电气装置根据预先设定好的逻辑关系，控制电路开关的状态。

控制电路是指连接压力感应元件和电气装置之间的电路，其主要用于处理、放大、传递压力信号。

根据具体的需求，控制电路可以是模拟控制电路或数字控制电路，可以采用集成电路、逻辑芯片等进行信号处理和控制。

控制电路的设计和调整直接影响到压力继电器的性能和可靠性。

1.监测压力：压力继电器可以用于监测和测量各种介质的压力，包括液体、气体等。

通过对压力信号的感应和处理，可以得到准确的压力数值。

这些数据可以用于实时监测和控制工业设备、生产过程等。

2.控制电气装置：压力继电器可以根据压力信号的变化，控制电气装置的工作状态。

比如，当压力超过设定值时，可以触发继电器，断开或闭合电路，从而实现设备的启动、停止等操作。

3.安全保护：压力继电器可以用于对系统的压力进行监测，当压力异常或超过预设阈值时，可以触发报警或自动停机等保护措施，以防止设备的故障和事故发生。

这在一些对压力敏感的系统和设备中尤为重要。

4.节能减排：压力继电器可以根据实际的压力需求，控制设备的运行状态。

当压力在设定范围内时，可以关闭或调节设备的运行，以达到节能减排的目的。

这对于一些需要根据压力变化调整负载的系统尤为重要。

总之，压力继电器是一种重要的电气设备，通过感应、处理压力信号并对电气装置进行控制，可以实现对压力的监测、控制和保护，提高设备的安全性和效率，减少能源消耗。

在工业生产、机械设备、能源系统等领域有广泛的应用。

压力继电器的工作原理压力继电器是一种用于检测压力变化的自动控制开关，它是一种安全设备，可以有效保护某些关键装置免受压力过大导致的损坏与伤害。

它是特殊的电气元器件，可根据压力的变化自动控制电路的开关状态，以实现液压系统的自动控制。

一、压力继电器的组成部件1、压力变送器：它是一种带有插入式灵敏元件，可以将压力变化转化为相应的电信号输出；2、电动机：它是一种用于在低压和高压之间来回切换的控制元件，也可用于自动开关控制；3、调节器：它是一种调节电动机运行状态的装置，可以根据需要改变电动机的方向和速度；4、电路开关：它是一种可自动开关电路的装置，根据压力变化自动切断或重新合上电路，实现自动控制；5、安全开关：它的主要作用是当发生危险时，立即断开电路，以防止可能出现的火花和电弧；6、保险：它是一种自动控制开关，主要是当产生过流时，自动切断供电，以免造成损害。

二、压力继电器的工作原理1、当压力变化时，压力变送器会自动检测，并将压力变化转换成相应的电信号输出；2、将输出的电信号输入调节器，调节器根据电信号的变化，改变电动机的方向和速度，使电动机在低压和高压之间来回切换；3、当电动机启动后，紧接着电路开关自动开启，它在不断地检测压力变化，当压力偏离预定值时，它将自动归位，切断电路；4、安全开关在当发生危险时，立即断开电路，以防止出现火花、电弧等不可控制的情况；5、当电路中发生过流时，保险会自动切断供电，以免造成损害。

总而言之，压力继电器的工作原理就是：用压力变送器来检测压力变化，将压力变化转化成电信号，在调节器的作用下，电动机可以从低压到高压来回切换，从而运行电路开关，使电路在压力变化时自动控制开关状态，同时安全开关和保险可保护电路不受损坏。

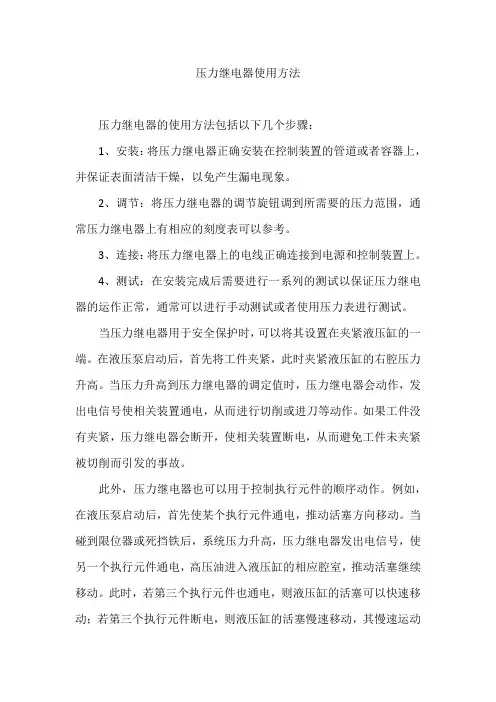

压力继电器使用方法压力继电器的使用方法包括以下几个步骤：1、安装：将压力继电器正确安装在控制装置的管道或者容器上，并保证表面清洁干燥，以免产生漏电现象。

2、调节：将压力继电器的调节旋钮调到所需要的压力范围，通常压力继电器上有相应的刻度表可以参考。

3、连接：将压力继电器上的电线正确连接到电源和控制装置上。

4、测试：在安装完成后需要进行一系列的测试以保证压力继电器的运作正常，通常可以进行手动测试或者使用压力表进行测试。

当压力继电器用于安全保护时，可以将其设置在夹紧液压缸的一端。

在液压泵启动后，首先将工件夹紧，此时夹紧液压缸的右腔压力升高。

当压力升高到压力继电器的调定值时，压力继电器会动作，发出电信号使相关装置通电，从而进行切削或进刀等动作。

如果工件没有夹紧，压力继电器会断开，使相关装置断电，从而避免工件未夹紧被切削而引发的事故。

此外，压力继电器也可以用于控制执行元件的顺序动作。

例如，在液压泵启动后，首先使某个执行元件通电，推动活塞方向移动。

当碰到限位器或死挡铁后，系统压力升高，压力继电器发出电信号，使另一个执行元件通电，高压油进入液压缸的相应腔室，推动活塞继续移动。

此时，若第三个执行元件也通电，则液压缸的活塞可以快速移动；若第三个执行元件断电，则液压缸的活塞慢速移动，其慢速运动速度由节流阀调节。

需要注意的是，为了防止压力继电器误动作，其预调压力应比油缸的工作压力高300～500KPa，但比溢流阀的调定压力低300～500KPa。

当油缸前进碰上挡铁或切削力过大时，缸的进油腔压力升高，达到压力继电器的调定值时，压力继电器发出电信号使电磁阀断电，油缸快速返回。

总之，在使用压力继电器时，需要根据实际情况进行安装、调节、连接和测试，并注意其使用环境和条件，以确保其正常工作和安全性。

压力继电器的控制原理
一、压力继电器的基本构造。

1.电磁铁：由铜线绕成的线圈，放置在铁心上，并与触点串联。

2.铁芯：压力继电器的主要部分，可承受一定的磁场强度，是电磁铁的支撑高压安装的地方。

3.触点：分为常开触点和常闭触点两种，通过磁场的作用关断或闭合电路。

二、压力继电器的工作原理。

压力继电器主要分为工作元件和控制元件两部分。

其中，工作元件是由可调压力机构、充油器和控制弹簧组成的；控制元件是由电磁铁和触点组成的。

在控制电路开闭作用下，压力继电器可实现高压的产生和断电保护等控制功能。

具体工作原理如下：
1.调整压力值。

液体或气体进入压力继电器时，通过可调压力机构控制压力值，当压力到达预定数值时，工作元件上的控制弹簧受到压力，将电磁铁吸动，并使电磁铁上的触点闭合，从而开启或关闭相应的电路。

2.自动保护。

当被控液体或气体的流量或压力达到安全限值时，压力继电器下游的控制元件输出电信号，并通过相应的电机、报警器等器件来进行安全自动保护。

三、应用领域。

1.机械设备的控制与自动化。

2.液压和气动控制系统。

3.自动化生产线、机器人控制。

综上所述，压力继电器是一种实现液压或气动系统压力自动控制的重要电气元件，具有工作稳定、控制精度高、自动化程度高，性价比优于电子软件控制等优点。

在各种自动化系统中广泛应用，为现代化工业的发展做出了重要贡献。
