液压基本回路原理与分析液压基本回路是用于实现液体压力、流量及方向等控制的典型回路。

它由有关液压元件组成。

现代液压传动系统虽然越来越复杂，但仍然是由一些基本回路组成的。

因此，掌握基本回路的构成，特点及作用原理，是设计液压传动系统的基础。

1. 压力控制回路压力控制回路是以控制回路压力，使之完成特定功能的回路。

压力控制回路种类很多。

例如液压泵的输出压力控制有恒压、多级、无级连续压力控制及控制压力上下限等回路。

在设计液压系统、选择液压基本回路时，一定要根据设计要求、方案特点，适当场合等认真考虑。

当载荷变化较大时，应考虑多级压力控制回路；在一个工作循环的某一段时间内执行元件停止工作不需要液压能时，则考虑卸荷回路；当某支路需要稳定的低于动力油源的压力时，应考虑减压回路；在有升降运动部件的液压系统中，应考虑平衡回路；当惯性较大的运动部件停止、容易产生冲击时，应考虑缓冲或制动回路等。

即使在同一种的压力控制基本回路中，也要结合具体要求仔细研究，才能选择出最佳方案。

例如选择卸荷回路时，不但要考虑重复加载的频繁程度，还要考虑功率损失、温升、流量和压力的瞬时变化等因素。

在压力不高、功率较小。

工作间歇较长的系统中，可采用液压泵停止运转的卸荷回路，即构成高效率的液压回路。

对于大功率液压系统，可采用改变泵排量的卸荷回路；对频繁地重复加载的工况，可采用换向阀的卸荷回路或卸荷阀与蓄能器组成的卸荷回路等。

1.1调压回路液压系统中压力必须与载荷相适应，才能即满足工作要求又减少动力损耗。

这就要通过调压回路实现。

调压回路是指控制整个液压系统或系统局部的油液压力，使之保持恒定或限制其最高值。

1.1.1用溢流阀调压回路1.1.1.1远程调压回路特点：系统的压力可由与先导式溢流阀1的遥控口相连通的远程调压阀2进行远程调节。

远程调压阀2的调整压力应小于溢流阀1的调整压力，否则阀2不起作用。

特点：用三个溢流阀进行遥控连接，使系统有三种不同压力调定值。

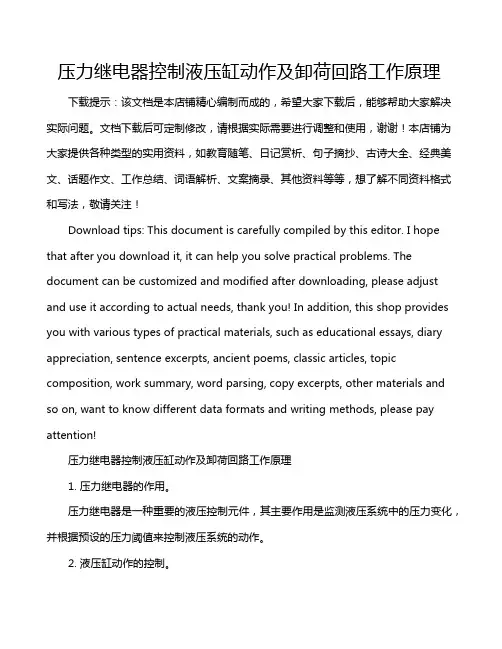

压力继电器控制液压缸动作及卸荷回路工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!压力继电器控制液压缸动作及卸荷回路工作原理1. 压力继电器的作用。

溢流阀和调压阀 减压阀和减压回路 顺序阀压力继电器平衡回路卸荷回路§7-1 溢流阀和调压阀溢流阀主要作用有两个一、溢流阀的结构和工作原理二、溢流阀的主要性能三、溢流阀的应用和调压回路超颖工作室金沐灶一、溢流阀的结构和工作原理图为溢流阀实物P k . A=P R =KX 0P k =KX 0/AP .A=K(X 0+x)PA=P 1A+F a =P 1A+K(x 0+x) 或P=P 1+K(x 0+x)/A二、溢流阀的主要性能弹簧压缩量x0弹簧压缩量x0+x超颖工作室金沐灶P k .πd 2/4=KX 0P k .πd 2/4=K(x 0+x)x= (πd 2/4K)(p-p k )Q=C q .a .(2/ρ)1/2p=C q .πdx(2/ρ)1/2pQ=(C q π2d 3/4K)(2/ρ)1/2(p 3/2-p k .p 1/2)先导式直动式超颖工作室金沐灶直动式和先导式溢流阀压力—流量特性比较P’k .πd 2/4=KX 0+F f P’k =4(KX 0+F f )/ πd2P”k .πd 2/4=KX 0-F f P”k =4(KX 0-F f )/πd 2三、溢流阀的应用和调压回路图7-11 溢流阀在容积调整系统中起限压安全作用超颖工作室金沐灶结束§7-2 减压阀和减压回路一、减压阀的结构和工作原理二、减压回路定压减压阀定比减压阀定差减压阀直动式先导式P 2.A=P3A+Fa=P3A+K(x+x)P 2=P3+K(x+x)/AP 2=P3+KX/A=常数下图表示了高压减压阀结构下图表示了高压减压阀结构。

其原理与一级同心式减压阀基本相同一级同心式减压阀基本相同。

在图示的操纵回路中在图示的操纵回路中，，液压操纵泵2的控制油进入减压阀式先导操纵阀3,然后扳动该阀操作手柄就可以时主回路中液动换向阀4换向，从而使液压阀工作从而使液压阀工作。

其中具有两个小阀的先导阀组，由手柄操纵由手柄操纵。
