FPC400电子压力继电器

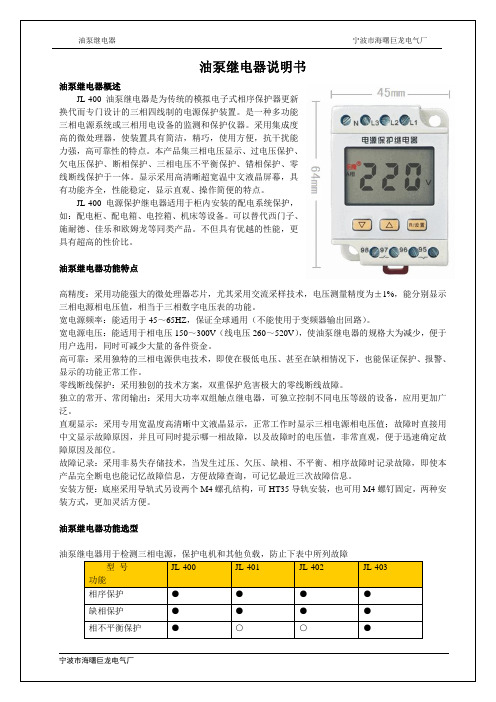

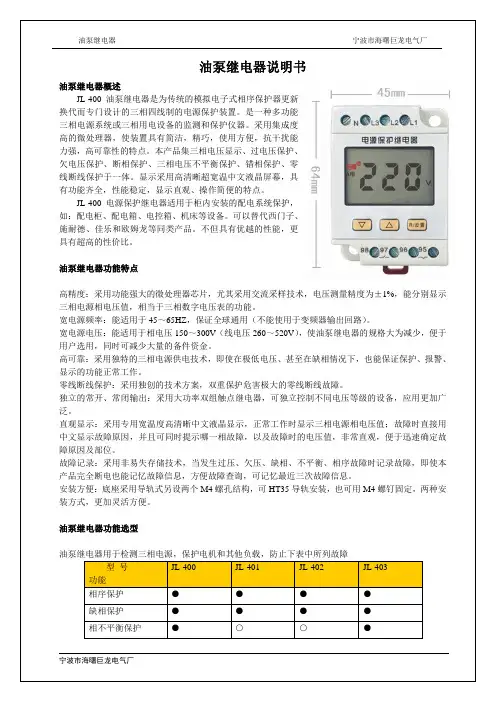

高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示
，保证全球通用（不能使用于变频器输出回路）。

，使油泵继电器的规格大为减少，便于高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、
相序保护器原理图
相序监测：当油泵继电器通电时，如果相序正确并且所有三相带电，继电器吸合。

过欠压保护器原理
缺相保护器原理图
缺相检测：当缺相故障时，继电器断电。

正常工作（无故障）时继电器吸合。

当缺相时立即断电。

电压不平衡保护器原理图
A、B、C：“不平衡”字符闪烁D：“不平衡”字符长亮。

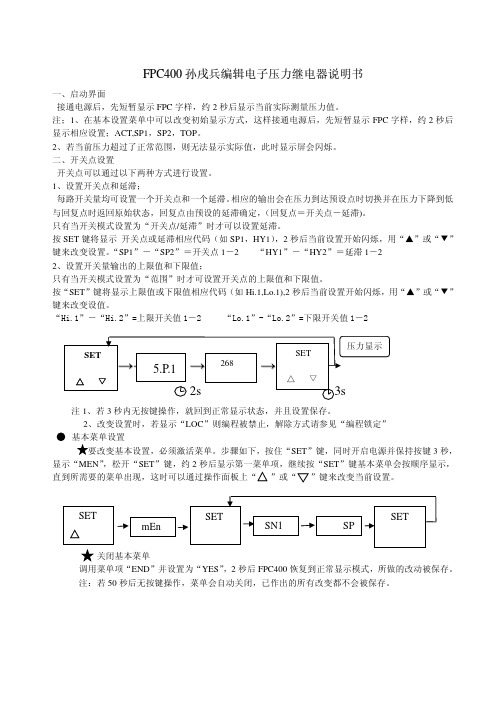

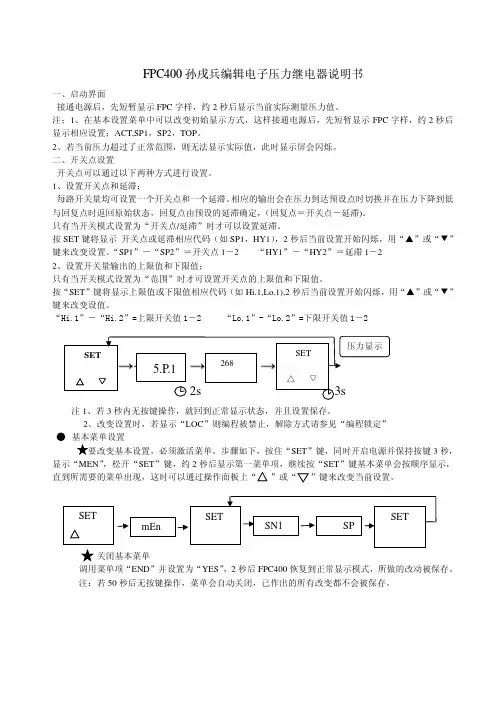

FPC400孙戌兵编辑电子压力继电器说明书一、启动界面接通电源后，先短暂显示FPC 字样，约2秒后显示当前实际测量压力值。

注；1、在基本设置菜单中可以改变初始显示方式，这样接通电源后，先短暂显示FPC 字样，约2秒后显示相应设置；ACT,SP1，SP2，TOP 。

2、若当前压力超过了正常范围，则无法显示实际值，此时显示屏会闪烁。

二、开关点设置开关点可以通过以下两种方式进行设置。

1、设置开关点和延滞；每路开关量均可设置一个开关点和一个延滞。

相应的输出会在压力到达预设点时切换并在压力下降到低与回复点时返回原始状态，回复点由预设的延滞确定，（回复点＝开关点－延滞)。

只有当开关模式设置为“开关点/延滞”时才可以设置延滞。

按SET 键将显示开关点或延滞相应代码（如SP1，HY1），2秒后当前设置开始闪烁，用“▲”或“▼”键来改变设置。

“SP1”－“SP2”＝开关点1－2“HY1”－“HY2”＝延滞1－22、设置开关量输出的上限值和下限值；只有当开关模式设置为“范围”时才可设置开关点的上限值和下限值。

按“SET ”键将显示上限值或下限值相应代码（如Hi.1,Lo.1),2秒后当前设置开始闪烁，用“▲”或“▼”键来改变设值。

“Hi.1”－“Hi.2”=上限开关值1－2“Lo.1”-“Lo.2”=下限开关值1－2注1、若3秒内无按键操作，就回到正常显示状态，并且设置保存。

2、改变设置时，若显示“LOC ”则编程被禁止，解除方式请参见“编程锁定”基本菜单设置SET ”键，同时开启电源并保持按键3秒，显示“MEN ”，松开“SET ”键，约2秒后显示第一菜单项，继续按“SET ”键基本菜单会按顺序显示，”键来改变当前设置。

关闭基本菜单调用菜单项“END ”并设置为“YES ”，2秒后FPC400恢复到正常显示模式，所做的改动被保存。

注：若50秒后无按键操作，菜单会自动关闭，已作出的所有改变都不会被保存。

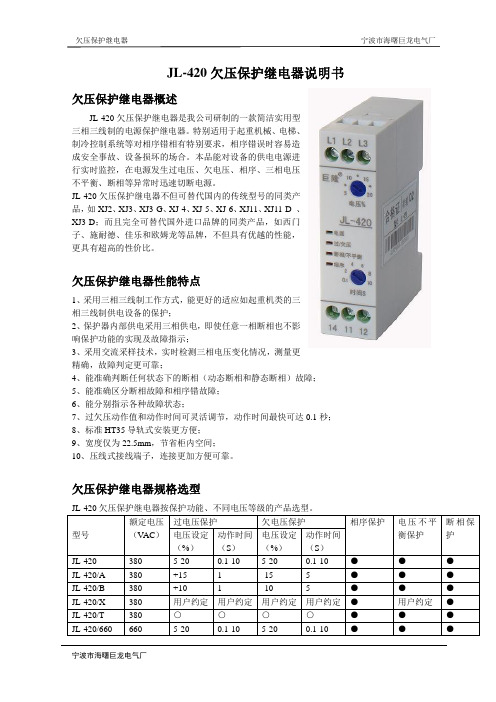

JL-420欠压保护继电器说明书欠压保护继电器概述JL-420欠压保护继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420欠压保护继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

欠压保护继电器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

欠压保护继电器规格选型JL-420欠压保护继电器按保护功能、不同电压等级的产品选型。

型号额定电压（V AC）过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定（%）动作时间（S）电压设定（%）动作时间（S）JL-420 380 5-20 0.1-10 5-20 0.1-10 ●●●JL-420/A 380 +15 1 -15 5 ●●●JL-420/B 380 +10 1 -10 5 ●●●JL-420/X 380 用户约定用户约定用户约定用户约定●用户约定●JL-420/T 380 ○○○○●●●JL-420/660 660 5-20 0.1-10 5-20 0.1-10 ●●●●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的欠压保护继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420欠压保护继电器。

400mA 带载、18V 耐压、低压差快速响应LDO概述ME6119是一款高精度、低噪声、低压差、保护功能齐全的的LDO 线性稳压器，输入电压最高可达到18V ，输出电压精度在±2%。

芯片内置限流保护电路、短路保护电路和热关断电路，能有效防止发热或大电流负载情况下对芯片造成的损伤。

ON/OF 电路的使能脚能够关断输出电压，从而大大降低系统功耗。

特点 ● 最大输出电流：400mA● 低压差：104mV@ IOUT =100mA ● 工作电压范围：2.5-18V ● 输出电压精度：± 2%● 低静态功耗：60uA （典型值） ● 电源调整率：30mV （典型值） ● 温度稳定性：≤0.5% ● 热关断保护： 164℃应用场合● 消费类和工业设备供电 ● 开关电源的后级稳压 ● 驱动控制器封装形式● 3-pin SOT89-3、SOT23-3 ● 5-pin SOT23-5典型应用图选购指南ME 6119X X G环保标志封装形式X 功能产品类型产品系列公司标识X X 输出电压P-SOT89-3M5-SOT23-5M3-SOT23-3注: 目前，电压值有六种：3.0V 、3.3V 、3.6V 、4.0V 、4.4V 、5.0V 。

如需其他电压值或封装形式，请联系我司销售人员。

产品脚位图脚位功能说明ME6119AXX功能框图绝对最大额定值电气参数O＝V注：1. V OUT (T) ：规定的输出电压2.V OUT (E) ：有效输出电压 ( 即当I OUT 保持一定数值，V IN = V OUT (T)+1.0V 时的输出电压。

)3.V DIF：V IN1 –V OUT (E)’V IN1 ：逐渐减小输入电压，当输出电压降为 V OUT (E) 的98%时的输入电压。

V OUT (E)’= V OUT (E)*98%Type Characteristics (V OUT =5.0V )（1）Output Voltage VS. Output Current （2） Output Voltage VS. Temperature （VIN=V OUT +1V ） （VIN=V OUT +1V , I OUT=1mA ）（3）Dropout Voltage VS. Output Current （Ta = 25 °C ） （4）Output Voltage VS. Input Voltage （I OUT =10mA ）（Ta = 25 °C ）（5）Quiescent Current VS. Input Voltage应用信息1. 输入电容的选择建议选用10uF的钽电容，可以兼容绝大多数的设备。
