景观设计平面图表现

主要景点 之外还有 次要节点， 一般是以 主轴线向 两边渗透， 形成连接 次要景点 的次轴线。 设计中务必重视景观轴 线。主轴线不一定只有一条， 也可以有多条主轴线。

• （二）视觉分析图
从视觉心理出发，对道路的空间 线形及其与周围自然景观和沿线建筑 的协调等进行研究分析，以保持视觉 的连续性，使行车具有足够的舒适感 和安全感的综合设计称为视觉分析。 视觉分析包括水平视野分析、垂直视 野分析和视野协调分析三部分。 1. 水平视野分析研究的是设施的横向宽 度及空间的纵深距离。 2. 垂直视野分析研究的对象是物体的高 度及总体平面配置的进深度。 3. 视野协调分析研究的是对视野整体协 调性进行的分析。
1. 在要表现的景观节点用圆点或小 圆圈表示，用直线引出图片。 2. 将要表现的景观节点从总图上挖 出来，旁边配合示意图片。 3. 在图上用数字表示景观节点，然 后旁边注明数字表示的景点名称 和图片。 4. 还有一种方法就是突出SKETCH UP 模型，将SKETCH UP 模型选 一个好的角度，用圆点表示并用 直线指出示意图片，这种方法效 果较好，而且表示清晰，重点明 确。
• （三）交通分析图：人行入口，
车行入口，主要车行道路，主要步行 道路，游园步道，停车场，消防车道， （健身跑道），地下车库入口注意要 点： 1.一般人行入口，车行入口，地下车库入 口及车行道路在规划中已经确定了， 这部分交通也就确定了。 2.步行道路有时会在做景观时对规划的步 行系统进行修改，所以步行道路是根 据我们景观设计来确定，要在方案确 定之后才能确定。 3.游园步道一般是景观设计中设计的游园 步道，一般景点的道路都属于游园步 道。
（五）灯光分析图：
1. 居住区室外景观照明的目的主要有4个方面： （1）增强对物体的辨别性； （2）提高夜间出行的安全度； （3）保证居民晚间活动的正常开展； （4）营造环境氛围。
•
•
2. 一般包括高杆路灯，草坪灯，藏地灯，射树灯，射水灯，光带，投射灯（构筑物投射灯，运动场投射灯） 还是先分大类，一般景观中会用到几种特别多的照明系统： １．楼宇立面综合照明 ２．小区道路综合照明 ３．植物和景观节点效果照明 ４．广场特色照明 ５．水下水面滨水河岸效果照明注意要点： 1.一般在主要车行道两侧布置高杆路灯，满足照明需要；宅间不要布置过多的庭院灯，这样会对居民的休息 造成干扰，但也不能一片漆黑，可以布置一些低矮的草坪灯，在一些组团中心景观处可适当布置一些庭院灯 或特色灯。 2.在一些广场区域或入口景观大道两侧可布置一些藏地灯；有些需要体现特色效果的地方可配置一些特色灯 柱。 3.在一些主要造景树旁边可布置射树灯，这种灯一般比较亮，应注意与其他灯具的配合使用。 4.在有水体的地方布置一些射水灯或霓虹灯管。 5.最后，在布置的时候要注意灯光的冷暖搭配，但宅间多以暖光为主。 6.高杆路灯一般10——15米布置一个，庭院灯一般5——10米布置一个，草坪灯可根据具体情况散置。
•
•
•
1.小区内一般每四幢（120户左右）设 一垃圾收集点，收集点可以为垃圾桶， 也可为垃圾房，垃圾房的用地控制在 10平方米左右。 2.休闲座椅一般设置在游园步道旁边， 景观节点旁边，放的位置要满足居民 观赏的需求；标识牌一般布置在入口， 草坪，水体或需要有指引的位置。另 外，小区的宣传栏，一般放在入口位 置。其他还有特殊的小品要根据设计 而定。 3.在小品分布图中，小品的图例虽然 没有统一的规定，但不能只有一个圆 或一个方形，要有他各自的特点，让 人一看就知道是什么。
•
绘制方法：1）.入口一般用箭头表示，道路用虚线段表示 2）.各级道路通常以颜色和粗细来加以区分。
• （四）景观节点分析图：包括主要景观节点，次要景观节点以及景观渗透，
景观视线等，可根据具体设计进行增减 注意要点： 1.在做方案之前就要考虑景观节点的分布问题，特别是主要景观节点，要进行统一 考虑。 2.景观节点分析图的绘制：各个景观节点一般用色块表示，景观视线一般用箭头表 示，这个也不是绝对的，也可根据具体图来进行变动。
景观设计平面图表现
jingguanshejpingmiantubiaoxchankao

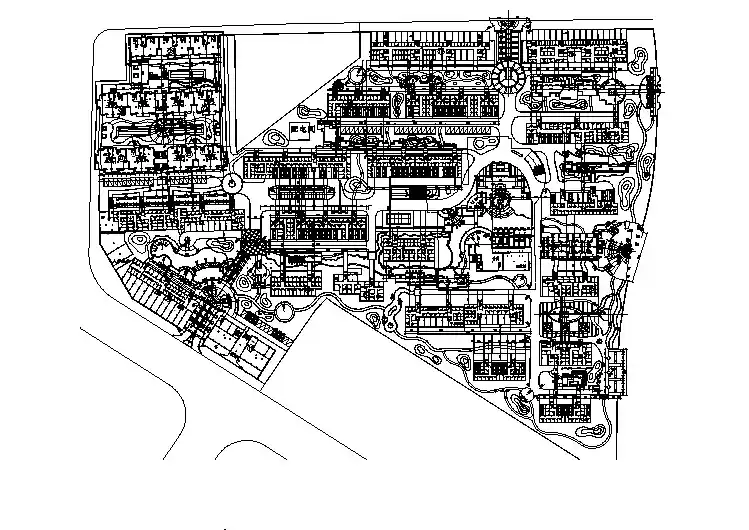

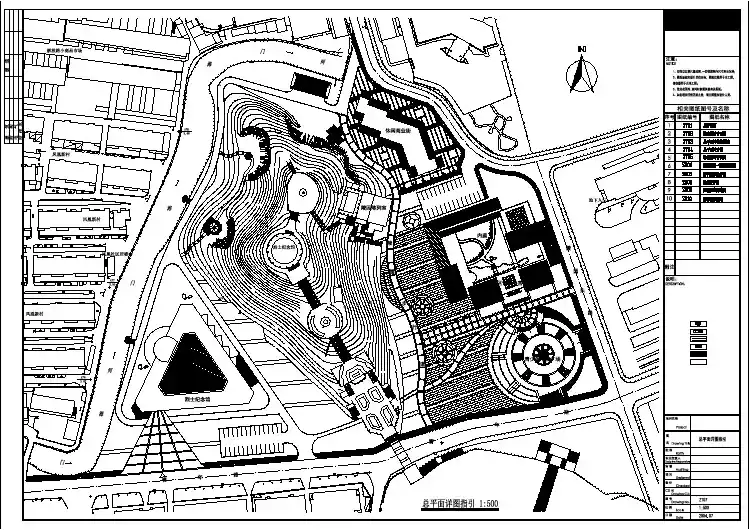

“总体布置图”，按一般规定比例绘制，表示建筑物，构筑物的方位、间距以及 道路网、绿化、竖向布置和基地临界情况等。图上有指北针，有的还有风玫瑰图。
• （一）景观轴线图
景观轴线分主轴线和次轴线， 主轴线是指一个场地中把各个重要 景点串联起来的一条抽象的直线， 轴线是一条辅助线，把各个独立的 景点以某种关系串联起来，让方案 在整体上不散，作为它们的骨架。 另一个功能是给人们视线的指引， 沿着轴线的方向，可以看到设计师 精心布局的空间，强调人们在空间 中的体验。
• （七）示意图片： 这
部分最重要的就是有足够 的手绘图片和实景照片， 这些图片的运用要满足以 下要求： 1.手绘图与实景照片不要混 用，每一张文本上的图片 都要保持统一的风格。 2.图片要选择恰当的图片或 手绘图，而且要与设计的 平面方案一致，当出现不 一致的情况时，可以适当 的修改图片或平面。绘制 手法：
• （五）功能分析图： 老人活
动区，儿童活动区，休闲健身区， 中心集散广场，水景区，防护隔离 带，商业休闲区 注意要点：
1.这张图也是在方案之前就要考虑的，要先列 出小区景观设计要包含的功能区，在根据 具体情况确定其分布，然后才能勾勒出大 概的功能分析图框架，接下来才是方案深 入，在深入的过程中可能还会有调整，所 以，等方案确定后，才能绘制完整的功能 分析图。 2.功能分析图的绘制一般也是用色块来表示， 也可以在此基础上加以变化，主要通过颜 色区分不同功能。
• （六）小品分布图：
景观小品是景观中的点睛之笔，一 般体量较小、色彩单纯，对空间起点 缀作用。小品集具有实用功能，又具 有精神功能，包括建筑小品——雕塑、 壁画、亭台、楼阁、牌坊等；生活设 施小品——座椅、电话亭、邮箱、邮 筒、垃圾桶等；道路实施小品——车 站牌、街灯、防护栏、道路标志等。 垃圾桶，休闲座椅，标识牌，宣传栏， 太阳伞 ，景观中的细部处理一定要做 到位，因为在大的方面相差不大的情 况下，一些细节更能体现一个城市的 文化素质和审美情趣。
