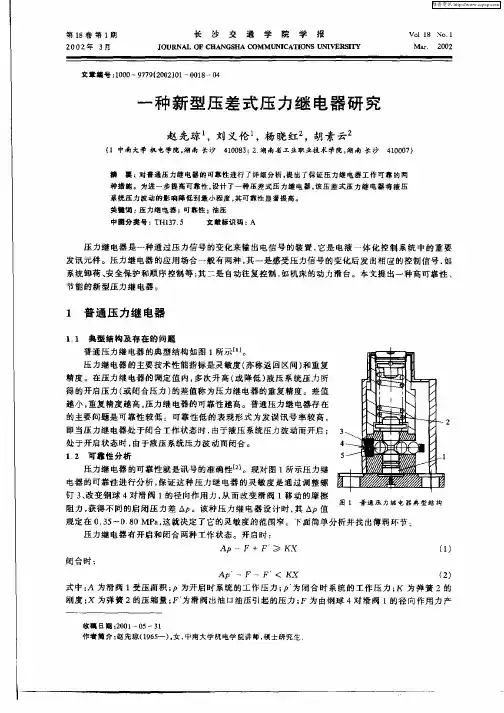

压差式压力继电器与普通压力继电器比较

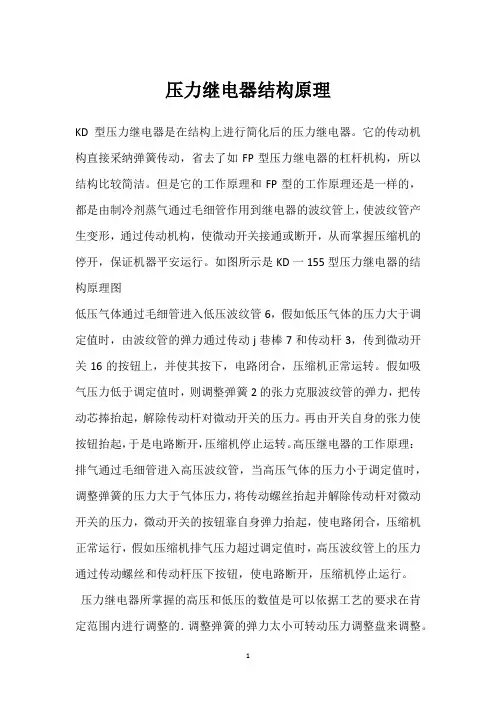

压力继电器结构原理
KD型压力继电器是在结构上进行简化后的压力继电器。

它的传动机构直接采纳弹簧传动，省去了如FP型压力继电器的杠杆机构，所以结构比较简洁。

但是它的工作原理和FP型的工作原理还是一样的，都是由制冷剂蒸气通过毛细管作用到继电器的波纹管上，使波纹管产生变形，通过传动机构，使微动开关接通或断开，从而掌握压缩机的停开，保证机器平安运行。

如图所示是KD一155型压力继电器的结构原理图
低压气体通过毛细管进入低压波纹管6，假如低压气体的压力大于调定值时，由波纹管的弹力通过传动j巷棒7和传动杆3，传到微动开关16的按钮上，并使其按下，电路闭合，压缩机正常运转。

假如吸气压力低于调定值时，则调整弹簧2的张力克服波纹管的弹力，把传动芯捧抬起，解除传动杆对微动开关的压力。

再由开关自身的张力使按钮抬起，于是电路断开，压缩机停止运转。

高压继电器的工作原理：排气通过毛细管进入高压波纹管，当高压气体的压力小于调定值时，调整弹簧的压力大于气体压力，将传动螺丝抬起并解除传动杆对微动开关的压力，微动开关的按钮靠自身弹力抬起，使电路闭合，压缩机正常运行，假如压缩机排气压力超过调定值时，高压波纹管上的压力通过传动螺丝和传动杆压下按钮，使电路断开，压缩机停止运行。

压力继电器所掌握的高压和低压的数值是可以依据工艺的要求在肯定范围内进行调整的．调整弹簧的弹力太小可转动压力调整盘来调整。

以低压为例当顺时针转动压力调整盘时，便调整弹簧压缩，弹力加大；逆时针旋转时则压力减小。

而压差调整盘9则是调整微动开关断片和闭合的幅差，顺时针转动调整盘时，则压缩碟形弹4，使幅差增加；反之则减小，高压的调整方法和低压是相像的。

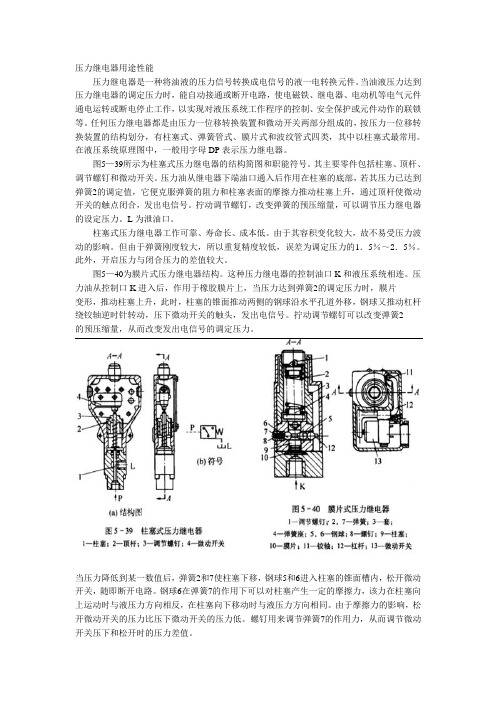

压力继电器用途性能压力继电器是一种将油液的压力信号转换成电信号的液一电转换元件。

当油液压力达到压力继电器的调定压力时，能自动接通或断开电路，使电磁铁、继电器、电动机等电气元件通电运转或断电停止工作，以实现对液压系统工作程序的控制、安全保护或元件动作的联锁等。

任何压力继电器都是由压力一位移转换装置和微动开关两部分组成的，按压力一位移转换装置的结构划分，有柱塞式、弹簧管式、膜片式和波纹管式四类，其中以柱塞式最常用。

在液压系统原理图中，一般用字母DP表示压力继电器。

图5—39所示为柱塞式压力继电器的结构简图和职能符号。

其主要零件包括柱塞、顶杆、调节螺钉和微动开关。

压力油从继电器下端油口通入后作用在柱塞的底部，若其压力已达到弹簧2的调定值，它便克服弹簧的阻力和柱塞表面的摩擦力推动柱塞上升，通过顶杆使微动开关的触点闭合，发出电信号。

拧动调节螺钉，改变弹簧的预压缩量，可以调节压力继电器的设定压力。

L为泄油口。

柱塞式压力继电器工作可靠、寿命长、成本低。

由于其容积变化较大，故不易受压力波动的影响。

但由于弹簧刚度较大，所以重复精度较低，误差为调定压力的1．5％～2．5％。

此外，开启压力与闭合压力的差值较大。

图5—40为膜片式压力继电器结构。

这种压力继电器的控制油口K和液压系统相连。

压力油从控制口K进入后，作用于橡胶膜片上，当压力达到弹簧2的调定压力时，膜片变形，推动柱塞上升，此时，柱塞的锥面推动两侧的钢球沿水平孔道外移，钢球又推动杠杆绕铰轴逆时针转动，压下微动开关的触头，发出电信号。

拧动调节螺钉可以改变弹簧2的预压缩量，从而改变发出电信号的调定压力。

当压力降低到某一数值后，弹簧2和7使柱塞下移，钢球5和6进入柱塞的锥面槽内，松开微动开关，随即断开电路。

钢球6在弹簧7的作用下可以对柱塞产生一定的摩擦力，该力在柱塞向上运动时与液压力方向相反，在柱塞向下移动时与液压力方向相同。

由于摩擦力的影响，松开微动开关的压力比压下微动开关的压力低。

压力继电器的主要性能什么是压力继电器压力继电器是一种电动机辅助装置，用于监测液压或气动系统的压力，并在必要时控制或保护系统。

它可以通过自动控制、报警或切断电源来对系统的压力进行反馈控制，以确保系统的正常运行。

压力继电器的主要性能1. 灵敏度压力继电器的灵敏度是指它能检测到的压力变化的最小值。

通常用压力差表示，一般为继电器动作压力和恢复压力之间的差值。

2. 动作精度压力继电器的动作精度是指其动作时所达到的压力值与设置值之间的差异。

这个差异受到继电器本身的特性影响。

动作精度一般用绝对误差、相对误差或百分比误差来表示。

3. 动作时间压力继电器的动作时间是指继电器接收到反馈信号后，需要多长时间才能动作。

动作时间越短，继电器的反馈能力越强，也代表着设备对异物打开的能力越快。

4. 回复时间压力继电器的回复时间是指继电器动作后，需要多长时间才能回复到原来的状态。

这个时间越短，继电器的响应能力越强。

回复时间可以影响设备的正常工作过程。

5. 重复性压力继电器的重复性是指继电器在周期性工作条件下，动作与不动作的压力信号之间的误差范围。

重复性的好坏影响了继电器的可靠性和稳定性。

6. 防护性压力继电器一般都需要在恶劣的环境中工作，作为控制装置，需要有相当的防护性能。

防护性能主要包括水密、防尘、防震、防爆等。

结论综上所述，压力继电器的主要性能包括灵敏度、动作精度、动作时间、回复时间、重复性和防护性。

这六大性能是决定压力继电器是否适用于特定环境和设备的重要因素，只有具备完善的技术、精心的设计和严格的制造工艺才能保证其稳定可靠。

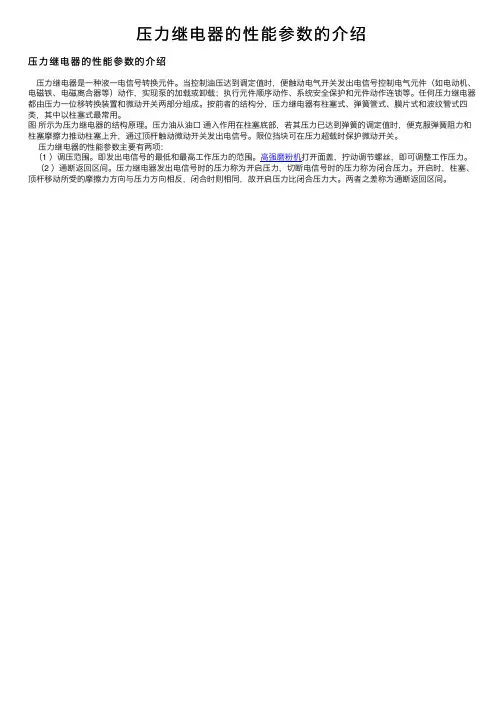

压⼒继电器的性能参数的介绍
压⼒继电器的性能参数的介绍
压⼒继电器是⼀种液⼀电信号转换元件。

当控制油压达到调定值时，便触动电⽓开关发出电信号控制电⽓元件（如电动机、电磁铁、电磁离合器等）动作，实现泵的加载或卸载；执⾏元件顺序动作、系统安全保护和元件动作连锁等。

任何压⼒继电器都由压⼒⼀位移转换装置和微动开关两部分组成。

按前者的结构分，压⼒继电器有柱塞式、弹簧管式、膜⽚式和波纹管式四类，其中以柱塞式最常⽤。

图所⽰为压⼒继电器的结构原理。

压⼒油从油⼝通⼊作⽤在柱塞底部，若其压⼒已达到弹簧的调定值时，便克服弹簧阻⼒和柱塞摩擦⼒推动柱塞上升，通过顶杆触动微动开关发出电信号。

限位挡块可在压⼒超载时保护微动开关。

压⼒继电器的性能参数主要有两项：
（1 ）调压范围。

即发出电信号的最低和最⾼⼯作压⼒的范围。

⾼强磨粉机打开⾯盖，拧动调节螺丝，即可调整⼯作压⼒。

（2 ）通断返回区间。

压⼒继电器发出电信号时的压⼒称为开启压⼒，切断电信号时的压⼒称为闭合压⼒。

开启时，柱塞、顶杆移动所受的摩擦⼒⽅向与压⼒⽅向相反，闭合时则相同，故开启压⼒⽐闭合压⼒⼤。

两者之差称为通断返回区间。

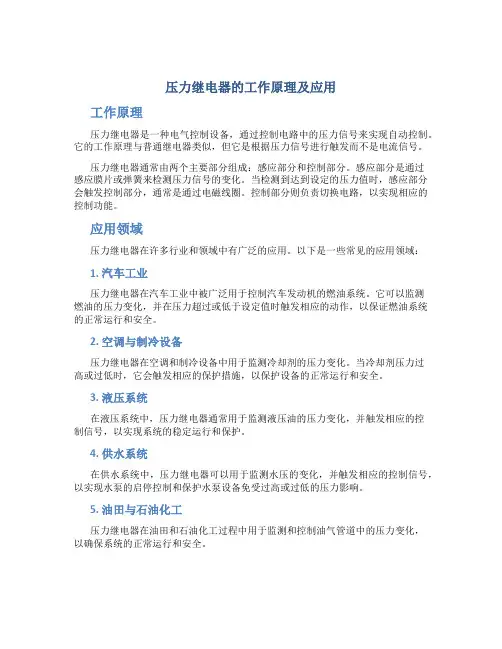

压力继电器的工作原理压力继电器是一种常用于控制液压或气动装置的继电器，它常常被用于监控系统中的液压或气动压力是否达到指定值。

本文将介绍压力继电器的工作原理。

压力继电器的组成压力继电器由以下组成部分组成：•压力感应元件•导电触点•电磁铁或电磁线圈•弹簧其中，压力感应元件是压力继电器最为关键的部件之一，它通常由弹簧组和微动开关组成。

当输入压力超过或低于预设值时，导电触点会自动断开或闭合，从而触发电磁线圈动作。

压力继电器的工作原理当压力作用于压力感应元件时，压力感应元件的弹簧会发生弯曲变形，并将微动开关的触点移动。

这样，导电触点与微动开关的触点就会接通或断开。

当接通时，电磁铁或电磁线圈会受到吸引力，从而使得跟随电磁铁或电磁线圈连接的触点关闭；当断开时，弹簧恢复原状，微动开关将导电触点上的电信号传递到下游保护或控制电路中，同时触点也会脱离由导电触点带动的动作机构而返回其初始位置。

在很多工业控制设备系统中，压力继电器的使用非常普遍。

常用于以下方面的控制：•疲劳试验•气动制动器•风力发电机•液压泵压力继电器的选择选择压力继电器时，需要考虑多个因素，如安装环境的工作温度、压力范围以及安装方式等。

需要充分考虑应用场景和使用要求，如要求长时间开关寿命或者快速反应速度等。

常用的压力继电器包括机械式压力继电器和电子式压力继电器。

机械式压力继电器可以承受更大的压力区间，但响应速度较慢；电子式压力继电器反应速度快，但价格相对较高。

总结本文介绍了压力继电器的工作原理以及其组成部分，压力继电器的使用非常广泛，能够满足不同场景下的控制要求。

在选择压力继电器时，需考虑多种因素，以确保其能够满足具体应用的要求。

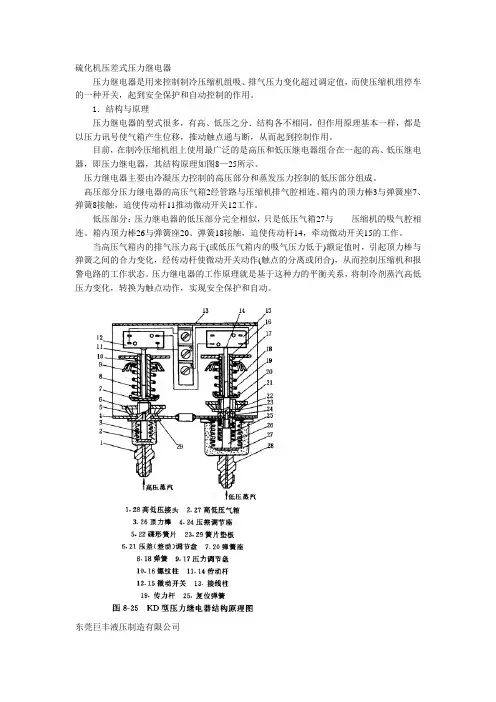

硫化机压差式压力继电器
压力继电器是用来控制制冷压缩机组吸、排气压力变化超过调定值，而使压缩机组停车的一种开关，起到安全保护和自动控制的作用。

1．结构与原理
压力继电器的型式很多，有高、低压之分．结构各不相同，但作用原理基本一样，都是以压力讯号使气箱产生位移，推动触点通与断，从而起到控制作用。

目前，在制冷压缩机组上使用最广泛的是高压和低压继电器组合在一起的高、低压继电器，即压力继电器，其结构原理如图8—25所示。

压力继电器主要由冷凝压力控制的高压部分和蒸发压力控制的低压部分组成。

高压部分压力继电器的高压气箱2经管路与压缩机排气腔相连。

箱内的顶力棒3与弹簧座7、弹簧8接触，迫使传动杆11推动微动开关12工作。

低压部分：压力继电器的低压部分完全相似，只是低压气箱27与压缩机的吸气腔相连。

箱内顶力棒26与弹簧座20、弹簧18接触，迫使传动杆14，牵动微动开关15的工作。

当高压气箱内的排气压力高于(或低压气箱内的吸气压力低于)额定值时，引起顶力棒与弹簧之间的合力变化，经传动杆使微动开关动作(触点的分离或闭合)，从而控制压缩机和报警电路的工作状态。

压力继电器的工作原理就是基于这种力的平衡关系，将制冷剂蒸汽高低压力变化，转换为触点动作，实现安全保护和自动。

东莞巨丰液压制造有限公司。

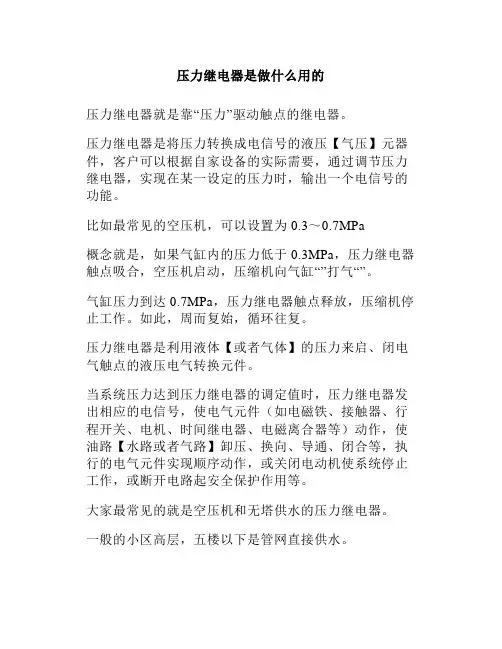

压力继电器是做什么用的
压力继电器就是靠“压力”驱动触点的继电器。

压力继电器是将压力转换成电信号的液压【气压】元器件，客户可以根据自家设备的实际需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。

比如最常见的空压机，可以设置为0.3～0.7MPa
概念就是，如果气缸内的压力低于0.3MPa，压力继电器触点吸合，空压机启动，压缩机向气缸“”打气“”。

气缸压力到达0.7MPa，压力继电器触点释放，压缩机停止工作。

如此，周而复始，循环往复。

压力继电器是利用液体【或者气体】的压力来启、闭电气触点的液压电气转换元件。

当系统压力达到压力继电器的调定值时，压力继电器发出相应的电信号，使电气元件（如电磁铁、接触器、行程开关、电机、时间继电器、电磁离合器等）动作，使油路【水路或者气路】卸压、换向、导通、闭合等，执行的电气元件实现顺序动作，或关闭电动机使系统停止工作，或断开电路起安全保护作用等。

大家最常见的就是空压机和无塔供水的压力继电器。

一般的小区高层，五楼以下是管网直接供水。

五楼以上，是采用增压系统供水。

这时，就需要压力继电器了，一般城市管网要求水压0.2～0.4MPa，利用压力继电器，就可以实现自动、稳压供水。

一文快速掌握压差传感器和普通压力传感器的区别差压传感器DPS（DifferentialPressureSensor）是一种用来测量两个压力之间差值的传感器，通常用于测量某一设备或部件前后两端的压差。

传感器通过一定的设计结构或按规定安装，把压力前后相差的变化转换传感器内置压敏元件的变化，再把输出由压敏元件形变产生微弱信号进行处理调制或再通过模数转换和芯片运算处理，输出模拟信号或数字信号。

例：电容式差压变送器（差压传感器）的工作原理：压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

测量膜片与两侧绝缘片上的电极各组成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

接着进行信号调制得到调制电流，A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。

微处理器控制变送器的工作。

另外，它进行传感器线性化，重置测量范围，工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。

从而进行显示，控制用。

一、压差传感器的工作原理压差传感器的工作原理是被测压力直接作用于传感器的膜片上，使膜片产生与水压成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个相对应压力的标准测量信号。

差压传感器的特点高性能价格比全不锈钢结构设计，体积小巧重量轻，安装方便性能稳定可靠差压范围：0~10kPa...2MPa耐静压高达20MPa二、压差传感器与压力传感器的区别1、测量的参数不同：压差传感器测量相对压力，即两个部位的压力差。

压力传感器测量绝对压力。

2、接口不同：压差传感器有两个输入管口分别用于连接两个测点；压力传感器只有一个连接管口。

3、概念不同：压差传感器、压力传感器都是指被测物体两端压力差输出信号大小。

压力继电器型号介绍压力继电器是一种常用的电器控制设备，用于监测和控制压力参数。

它常被应用于工业生产过程中，用于保护设备、调整工艺参数和防止事故的发生。

压力继电器可以根据压力变化自动开启或关闭电路，从而控制相关设备的运行状态。

在市场上，有许多不同型号的压力继电器可供选择。

以下是几个常见的压力继电器型号的介绍：1.MPR-1型压力继电器：MPR-1型压力继电器是一种广泛应用于冷冻空调系统中的低压力保护装置。

它采用了可调节的差动机械接触，可以根据实际需求设定低压力保护范围，并在压力超过或低于设定值时自动切换相关电路。

2.PMR-2型压力继电器：PMR-2型压力继电器是一种用于高压力保护的装置，常用于石化、煤炭和石油等行业。

它具有高精度和高可靠性的特点，可以在极端工作环境下正常运行。

3.APR-3型压力继电器：APR-3型压力继电器是一种多功能压力继电器，具有温度补偿和压力调节功能。

它可以根据工作温度自动调整压力保护值，并在需要时切换相关电路。

4.LPR-4型压力继电器：LPR-4型压力继电器是一种远程控制装置，适用于管道和储罐等远程控制场合。

它采用了远程传感器和通信接口，可以实现远程监测和控制。

5.HPR-5型压力继电器：HPR-5型压力继电器是一种高精度和高可靠性的压力控制器，适用于精密仪器和实验室等场合。

它具有精确控制压力的能力，可以根据需求进行微调。

这些仅仅是几种常见的压力继电器型号介绍，市场上还有许多其他型号的压力继电器可供选择。

选择合适的压力继电器需要考虑工作环境、压力参数、控制需求和可靠性等因素。

同时，需要注意继电器的安装和使用要求，以确保其正常运行和安全性。

总体来说，压力继电器在工业控制中起到了重要的作用，帮助提高生产效率、保护设备安全、提高产品质量。
