二次元使用说明书1接通电脑和坐标量测机的电源，打开电脑，启动MSU25D系统进入测量界面2待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象3使用工具栏：点、线、圆、弧等工具进行测量⑴界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印⑵尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。
⑶点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。
左下侧测定值显示视窗将显示测定的点。
⑷投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。
⑸投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。
⑹弧要素测定：同投影圆测定。
4使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆⑴尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。
①放产品于适当位置，可通过两个旋纽，左前方的可调节前后距离，右上方的可调节左右距离。

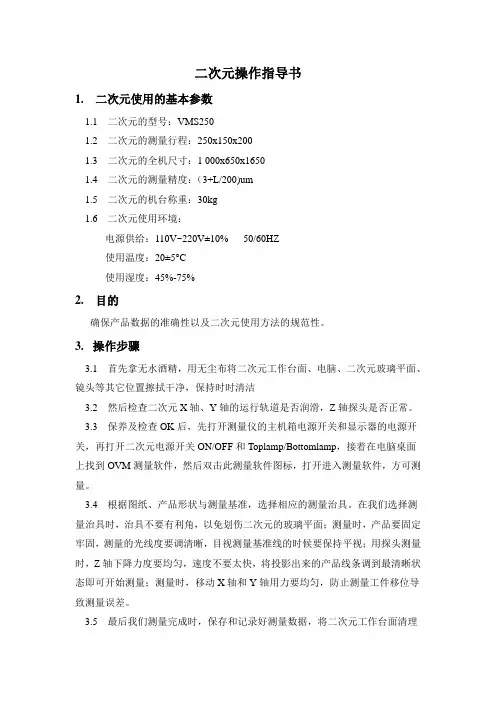

二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。

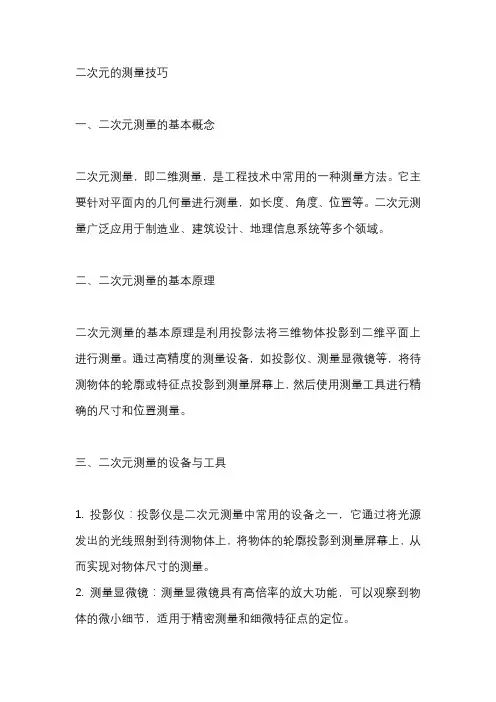

二次元的测量技巧一、二次元测量的基本概念二次元测量，即二维测量，是工程技术中常用的一种测量方法。
它主要针对平面内的几何量进行测量，如长度、角度、位置等。
二次元测量广泛应用于制造业、建筑设计、地理信息系统等多个领域。
二、二次元测量的基本原理二次元测量的基本原理是利用投影法将三维物体投影到二维平面上进行测量。
通过高精度的测量设备，如投影仪、测量显微镜等，将待测物体的轮廓或特征点投影到测量屏幕上，然后使用测量工具进行精确的尺寸和位置测量。
三、二次元测量的设备与工具1. 投影仪：投影仪是二次元测量中常用的设备之一，它通过将光源发出的光线照射到待测物体上，将物体的轮廓投影到测量屏幕上，从而实现对物体尺寸的测量。
2. 测量显微镜：测量显微镜具有高倍率的放大功能，可以观察到物体的微小细节，适用于精密测量和细微特征点的定位。
3. 测针：测针是二次元测量中常用的工具之一，它通过接触到待测物体的表面，可以精确测量物体的尺寸和位置。
四、二次元测量的步骤与方法1. 设定坐标系：在进行二次元测量之前，首先需要设定一个坐标系，以便对测量结果进行准确的定位和描述。
2. 选择合适的测量设备：根据待测物体的特点和测量要求，选择合适的测量设备进行测量。
3. 投影与定位：将待测物体放置在测量设备上，通过投影或显微镜观察，找到需要测量的特征点或轮廓。
4. 进行测量：使用测针或其他测量工具，按照设定的坐标系，对特征点或轮廓进行精确的测量。
5. 数据处理与分析：将测量得到的数据进行处理和分析，得出测量结果，并根据需要进行数据的存储和分享。
五、二次元测量的误差来源与处理方法1. 设备误差：由于测量设备本身的制造精度和使用过程中的磨损，可能导致测量结果存在误差。
因此，定期对测量设备进行校准和维护是减少误差的关键。
2. 操作误差：操作人员的技能水平和操作习惯也会对测量结果产生影响。
通过培训和规范操作流程，可以降低操作误差的发生。
3. 环境因素：温度、湿度、振动等环境因素也会对测量结果产生影响。
二次元影像测量仪操作指导
•操作步骤
1.开机前应检查电脑主机,显示屏,测量台电源插头是否连接。
2.打开电脑主机电源开关,启动计算机,进入软件操作系统。
3.将被测物体放在玻璃载物台上,慢慢的调节X,Y,Z三个方向轴移动手柄,让
被测物件清晰稳定的呈现在相框中,(注意:请勿直接调节Z轴上面变焦摄像头)。
然后选择工具栏的测量及其他工具对物件进行处理。
4.使用完毕后,关闭摄像头的辅助灯。
退出软件操作系统,关闭计算机。
将载物玻璃台清洁干净,移动X,Y轴使载物玻璃台回到初始位置。
•安全注意事项:
1.在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无
关的重物放在设备上。
2.不允许随便更改影像测量仪的设定工作参数。
3.触摸屏应避免磁性物质接近。
4.必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。
5.在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。
二次元测量仪使用方法一、前言二次元测量仪是一种高精度的测量设备，广泛应用于机械制造、电子元器件等领域。
本文将详细介绍二次元测量仪的使用方法，包括设备准备、操作步骤、数据处理等内容。
二、设备准备1. 确认测量对象：在使用二次元测量仪之前，需要确认待测对象是否符合设备的测量范围和要求。
2. 安装调试：将二次元测量仪放置在平稳的地面上，并按照说明书正确安装和调试设备。
3. 调整环境：在进行测量之前，需要确保环境干净整洁，并避免强光直射或其他可能影响测量精度的情况。
三、操作步骤1. 打开软件：将电脑与二次元测量仪连接，打开相应的软件。
2. 设置参数：根据实际情况设置相应的参数，包括图像分辨率、灰度值等。
3. 摆放待测对象：将待测对象放置在二次元测量仪上，并确保其表面与水平面垂直。
4. 操作设备：根据软件提示进行操作，包括调整光源、调整镜头等。
5. 开始测量：点击软件上的“开始测量”按钮，等待测量结果。
四、数据处理1. 数据导出：将测量结果导出为Excel或其他格式的文件。
2. 数据分析：根据需要对数据进行分析和处理，包括绘制图表、计算统计值等。
3. 结果展示：将处理后的数据结果展示给用户或其他相关人员。
五、注意事项1. 避免震动：在使用二次元测量仪时，需要避免机器受到震动或移动，以保证测量精度。
2. 避免污染：保持二次元测量仪及其周围环境干净整洁，避免污染设备。
3. 定期维护：定期对二次元测量仪进行维护和保养，确保设备正常运行。
六、总结本文详细介绍了二次元测量仪的使用方法，包括设备准备、操作步骤、数据处理等内容。
在使用过程中需要注意避免机器受到震动或移动，保持设备干净整洁，并定期进行维护和保养。
2次元测量仪使用方法嘿，朋友们！今天咱来聊聊二次元测量仪的使用方法。
这玩意儿啊，就像是一个神奇的魔法盒子，能帮我们解开好多测量的小秘密呢！你看啊，二次元测量仪就像是一个超级敏锐的小侦探，能把各种形状和尺寸都看得清清楚楚。
首先呢，你得把它放在一个平稳的地方，可别摇摇晃晃的，不然它怎么能好好工作呀！就好比你跑步的时候，脚下不稳还能跑得快吗？然后呢，把你要测量的东西轻轻地放在测量台上，就像对待宝贝一样温柔。
要是你毛手毛脚的，把东西扔上去，那它可不高兴啦，说不定还会闹脾气给你错的数据呢！接着，打开测量仪的开关，看着那屏幕亮起来，是不是感觉特别有科技感？这时候啊，你就可以通过操作按钮或者软件来让它开始工作啦。
它的眼睛可尖了，能一下子就捕捉到物体的轮廓和尺寸。
你可以想象一下，它就像是一个超级厉害的画家，能把物体的样子完美地画下来。
在测量的过程中，你可得有点耐心哦。
别着急忙慌的，要仔细地观察数据，看看是不是准确。
要是你粗心大意，那可就白费功夫啦。
还有哦，不同的二次元测量仪可能会有一些小小的差别，就像每个人都有自己的个性一样。
所以在使用之前，一定要好好看看说明书，了解清楚它的脾气和特点。
可别等用错了方法再来后悔呀！你说，这二次元测量仪是不是很神奇？它能帮我们测量出那么多精确的数据，让我们的工作和生活都变得更加方便。
咱可得好好善待它，让它发挥出最大的作用呀！总之呢，使用二次元测量仪就像是一场有趣的冒险。
只要你认真对待，按照正确的方法来操作，它肯定会给你带来意想不到的惊喜和收获。
怎么样，是不是已经迫不及待想要去试试啦？别犹豫啦，赶紧行动起来吧！。
二次元的测量与使用方法二次元是指虚构的平面世界，通常以日本动漫、漫画和游戏作品为主要表现形式。
在二次元中测量物体尺寸和使用方法，虽然无法直接应用于现实生活，但对于了解角色、场景和故事情节的描述非常重要。
以下为二次元测量与使用方法的一些介绍。
一、二次元的测量方法：1.人物身高测量：二次元中人物身高往往是一个重要的指标，可以通过与其他角色进行比对来了解人物身高。
具体方法是找到一个已知身高的角色（如官方设定或其他作品中的角色）作为参照，再将其与待测量角色进行对比来推测身高。
2.物体尺寸测量：在二次元的背景或场景中，常见的物体如建筑、家具、车辆等都具有一定的尺寸。
通过比对已知尺寸的物体，可以推断出其他物体的尺寸。
例如，通过角色身高的参照物和房屋的比例关系，可以推测出房屋的大致尺寸。
3.武器尺寸测量：在二次元中，武器在许多作品中都是一种重要的装备。
通过比较角色身高和武器的比例关系，可以大致估计武器的尺寸。
此外，还可以通过与其他物体的对比，推测出武器的实际尺寸。
4.场景比例测量：通过比对不同角度和距离的背景图，可以推断出不同场景的比例关系。
比如，通过分析远景和近景的比例，可以大致判断出山脉的高度和远近。
二、二次元的使用方法：1.角色描述：在二次元作品中，了解角色的特点和外貌是非常重要的。
通过测量和分析角色的各项数据，如身高、体重、年龄等，搭配角色形象和个性的描述，可以形成一个全面的角色形象。
2.场景设计：在二次元作品中，角色所处的背景和场景对于剧情的展开和角色的发展具有重要意义。
通过测量和比较不同场景的尺寸和比例关系，可以更好地设计并描绘出各种场景，使其更加逼真和具体。
3.武器设计：在二次元作品中，武器是角色战斗力的重要体现。
通过测量不同武器的尺寸和比例关系，可以更好地设计出独特且符合角色风格的武器。
同时，合理运用武器设计的原理，使战斗场景更加刺激和真实。
4.物品布局：在二次元作品中，人物所处的环境和摆放物品的方式对于角色形象的展示有着重要影响。
二次元测量仪器使用技巧二次元测量仪器（二次元测量机）是一种常用于精确测量平面尺寸的设备。
它能够扫描并捕捉物体表面的图像，然后通过相应的软件进行分析、计算和测量。
在工业领域中，二次元测量仪器被广泛应用于质量检测、尺寸测量、零件校准等工作中。
本文将分享一些二次元测量仪器的使用技巧，以帮助读者更好地利用这一工具。
1. 准备工作使用二次元测量仪器前需要进行一些准备工作。
确保被测物体表面干净，没有灰尘或杂质，因为这些会对测量结果产生干扰。
根据被测物体的尺寸和特性选择合适的夹具和测量方案。
调整仪器的灯光和对比度，以确保获得清晰、准确的图像。
2. 图像捕捉与处理二次元测量仪器能够通过扫描相机捕捉到物体的图像。
在捕捉图像时，要确保被测物体与相机之间的距离适当，以避免出现视觉失真。
使用软件对图像进行处理时，可以进行对比度增强、图像滤波等操作，以提高测量精度。
3. 标定与校准在进行测量之前，需要对二次元测量仪器进行标定和校准。
标定是指通过已知尺寸的物体进行测量仪器的精确度调整，以确保测量结果的准确性。
校准是指对测量仪器进行零位偏置的调整，以保证测量结果的相对准确性。
定期进行标定和校准可以提高二次元测量仪器的测量精度。
4. 测量与分析使用二次元测量仪器进行测量时，可以选择单点、多点或全面扫描的方式，具体取决于被测物体的形状和尺寸。
在进行测量时，要保持相机和物体的相对位置稳定，避免发生晃动或移动。
测量完成后，可以使用测量软件进行数据分析和处理，以获得具体的尺寸和形状参数。
5. 数据输出与报告二次元测量仪器通常可以将测量数据导出为电子表格或CAD文件等格式。
根据需要，可以生成测量报告、尺寸分析图表等输出结果。
在整理数据时，要注意去除异常值和误差，并对数据进行合理的统计和展示，以便更好地理解测量结果。
总结回顾：通过上述技巧和步骤，我们可以更好地使用二次元测量仪器进行测量。
在使用前，需要进行准备工作，并调整仪器的参数。
图像捕捉与处理是关键步骤，通过合适的操作可以提高测量精度。

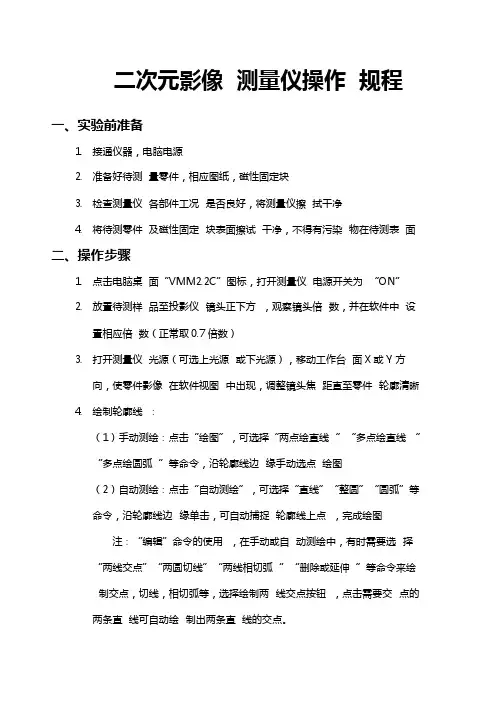

二次元影像测量仪操作规程一、实验前准备1.接通仪器，电脑电源2.准备好待测量零件，相应图纸，磁性固定块3.检查测量仪各部件工况是否良好，将测量仪擦拭干净4.将待测零件及磁性固定块表面擦试干净，不得有污染物在待测表面二、操作步骤1.点击电脑桌面“VMM2.2C”图标，打开测量仪电源开关为“ON”2.放置待测样品至投影仪镜头正下方，观察镜头倍数，并在软件中设置相应倍数（正常取0.7倍数）3.打开测量仪光源（可选上光源或下光源），移动工作台面X或Y方向，使零件影像在软件视图中出现，调整镜头焦距直至零件轮廓清晰4.绘制轮廓线：（1）手动测绘：点击“绘图”，可选择“两点绘直线”“多点绘直线”“多点绘圆弧”等命令，沿轮廓线边缘手动选点绘图（2）自动测绘：点击“自动测绘”，可选择“直线”“整圆”“圆弧”等命令，沿轮廓线边缘单击，可自动捕捉轮廓线上点，完成绘图注：“编辑”命令的使用，在手动或自动测绘中，有时需要选择“两线交点”“两圆切线”“两线相切弧”“删除或延伸”等命令来绘制交点，切线，相切弧等，选择绘制两线交点按钮，点击需要交点的两条直线可自动绘制出两条直线的交点。
5.零件尺寸的测量和数据的读取（1）点击“测量”命令可完成点到点，线到线距离标注，单击已绘制圆弧，直接读取相关数据（2）单击“标注”命令，可完成水平或垂直线性标注，角度等相关尺寸标注6.CAD图纸和零件1：1比对（1）将待测零件CAD图纸保存为DXF格式，打开“VMM2.2C”，选择0.7倍率，将坐标系选择为机械坐标系，清除坐标系上的X、Y、Z的坐标值。
（2）打开保存好的DXF文件，将CAD 图纸导入软件中，打开坐标设置，选取两点决定X轴或两线决定X轴，在图纸中选取两点或两线设置X 轴。
（3）将设置好坐标轴的文件保存为DXF 格式，存档。
二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。
5.3 仪器不用时，要用防尘套罩起来，以免进入太多灰尘。
P5A/0曾秀婷页码版次年/月/日内容摘要修订记录作成审核承认刘冠华吴美森版本广州市XXX有限公司文件名称文件编号二次元操作指导书C-Q-E-12实行日期制作部门2012/7/28品质部一、二、2.2.22.3三、略四、4.五、5.1）6）2）7）3）8）4）9）5）1268 31497510一、二、2.2.25.5.5所.需5上.找可看数的5选.择便上所在5.线距所需在的对点5.度的第三18对点5.所需弧所栏位5.件的果栏的显5.功能点，你所在的数”25.上找可看内对5.5.菜单及辅助功能按钮单位设置切换结果显示框区域放大测量工具栏样品图像显示区轴坐标显示及归零比例尺选择一、二、2.2.25.5.落入5.5.5.油漆5.所有5.5.5.标志六、略七、《7 .。
任务名称：二次元测量仪使用方法一、引言二次元测量仪是一种用于测量二维物体尺寸和形状的专用工具。
它采用先进的光学技术和数字图像处理算法，能够快速、精确地获取物体的尺寸信息。
本文将就二次元测量仪的使用方法进行全面、详细的介绍。
二、二次元测量仪使用方法2.1 准备工作在使用二次元测量仪之前，需要进行一些准备工作。
具体步骤如下： 1. 将二次元测量仪放置在平稳的台面上，保证其稳定性。
2. 接通电源，并确保仪器处于正常工作状态。
2.2 测量物体使用二次元测量仪时，需按照以下步骤正确操作： 1. 将待测物体放置在测量区域内，保证物体与仪器的相对位置稳定不变。
2. 调整仪器的对焦距离，确保物体清晰可见。
3. 打开测量软件，并进行标定操作，以提高测量的准确性。
4. 在测量软件中选择测量模式，如线段测量、角度测量等。
5. 使用鼠标在屏幕上选取待测物体的相应特征点。
6. 根据软件提示，按照一定的顺序选择特征点，完成测量操作。
7. 等待测量结果的显示，记录测量数值或保存测量数据。
2.3 数据处理与分析测量完成后，可以进行数据处理与分析，以获取更多的信息。
以下是常用的数据处理与分析方法： 1. 数据校正：根据已知标准尺寸，对测量数据进行校正，提高测量的准确性。
2. 数据比较：将不同时间、不同对象的测量结果进行比较，分析物体的变化。
3. 数据统计：对多组测量数据进行统计分析，计算平均值、方差等。
4. 数据可视化：使用图表工具将测量数据可视化，更直观地展现结果。
2.4 注意事项在使用二次元测量仪时，需注意以下事项： 1. 保持测量环境的稳定性，避免光线干扰、震动等影响测量结果的因素。
2. 定期对仪器进行检查和维护，确保其性能和精度。
3. 遵守使用手册中提供的操作规范，避免误操作导致的测量错误。
4. 注意个人安全，避免在测量过程中发生意外情况。
三、总结二次元测量仪是一种精密的测量工具，通过本文对其使用方法的介绍，相信读者对二次元测量仪的操作有了更深入的了解。
1.0范围本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。
2.0操作前准备连接电源，运行电脑，揭开防尘罩。
3.0操作规程3.1按“OFF/ON”开关，二次元影像区工作灯亮。
3.2移动光标，对准图标，双击鼠标左键，进入二次元工作主界面3.3选择绘图的比例尺，投影镜头的影像比率，必须与选择的绘图的比例尺一致。
3.4在玻璃工作台面的中心位置，轻轻的水平放置干净的测量产品。
3.5用摇动把手，适当调整工作台面X轴，Y轴的测量范围。
3.6调整好产品的测量范围后，利用固定锁，固定工作台面X轴，Y轴方向的移动。
3.7利用对焦升降摇动手柄，调整产品测量的焦度，使产品在投影区的图像更加清晰。
3.8利用灰度调节钮键，调整投影区的光线的亮度，使产品在投影区的图像更加亮丽。
3.9进入二次元工作操作界面，进行测量，绘图，编辑等操作。
3.9.1绘图工具面板(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条曲线，画垂直线，画平行线，画线中点，画角分线）3.9.2编辑工具面板（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，做点圆相切线，做两圆相切线，做两线交点等）3.9.3标准工具面板（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标注，角度标注，文字标注）3.9.4测量工具面板(测量两点间的距离，点到线的距离，测量距离，测两线平均距离，测两圆距离，测 PIN中心距等）3.9.5自动测绘工具面板(框选直线，框选圆，框选椭圆，框选弧，自动点选直线，自动点选画圆，自动点选画弧，自动点选画椭圆等）4.0测量操作完成后，必须清理工作台面，先退出二次元软件系统，然后关闭二次元电源，最后关闭电脑。
编制审核批准。
作为高精密光学测量仪器，二次元影像测量仪的坐标采集原理是整个控制系统的一项关键技术和任务。
一方面要对空间坐标值精确定时读取，以便对测量状态进行监测（对于CNC 型控制系统，该读数值作为整个运动系统伺服控制的位置反馈值输入到伺服控制系统）。
另一方面，当系统发出采样控制信号时，又要实时地将当时的空间坐标值采样读入，作为以后的数据处理的输入参数。
二次元影像测量仪常用的位移传感器是光栅尺，光栅尺读数头输出信号的一个电周期对应光栅的一个栅柜。
由于光栅的栅柜一般为4-100MM，这样的空间分辨力显然不能满足二次元影像测量仪的要求，因此要对此信号进行细分处理。
目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号，比较常用的是方波信号输出。
坐标采信原理是建立在光栅尺的原理上，利用光栅尺把系统收集起来的数据通过软件分析坐标化处理。
将空间立体的，或者平面的任意两点之间的距离转化成一定比例的数值。
然后在电脑基坐标原点的基本上来建立坐标点，一个电子版的工件示意图就是由无数的这样的处理后坐标值描述而成。
从电脑屏上看到的示意图，小到一条线，大则一个面，都是由这样的一个个小小的坐标值来集中描述的。
这种原理有点类似于高相素的图片，由N*M个小格子组成的画面。
二次元影像测量仪使用方法1、影像仪扫描工件时注意避光。
2、注意测头的运动方向，防止影像测量仪移动过程中测头撞上工件。
3、扫描工件时，请勿触动，否则影响二次元影像仪扫描结果。
4、扫描工件时，被影像仪扫描面不能过于倾斜，否则测量不准。
5、扫描结束后，注意关闭影像仪激光。
6、关机时，请先关影像仪扫描软件，再关控制箱。
二次元影像日常操作中的注意事项1、先开影像仪控制箱电源，再启动扫描软件。
2、将影像仪工作台上的杂物清理干净，再进行影像仪设备归零，防止测头发生碰撞。
3、请勿将过重的物体摆放于转台上，以致损坏影像仪转台。
4、禁止将工件固定在影像仪转台上喷涂反差剂。
二次元影像测量仪测量方法及主要用途二次元影像测量仪的测量方法：表面测量：表面测量可以说是二次元测量仪十分主要功能，其主要是用于测量物体的表面图形尺寸，在表面光源照明下，影像测量仪几乎全都能测量，例如，电路板上的线路铜泊尺寸，IC电路等当被测物体是黑色塑料，橡胶时，影像测量仪也能轻易测量其尺寸。
轮廓测量：很多机械零件都需对其素线形状和截面轮廓形状开展精准测量，而轮廓测量是二次元测量仪十分常用的方法，一般采用底部的轮廓光源，需要时也可加表面光做辅助照明，让被测边缘更加清晰，有利于测量工件的轮廓边缘。
Z轴测量：当二次元测量仪配上高倍物镜，有足够瞄准与定位精度时，设备就可以开展Z轴测量，这种测量方式一般应用在测量工件的台阶高度、暗孔深度，测量时使用表面光照明有更精准的效果。
以上是二次元测量仪常用的几种测量方法，不同的测量方法有着对应适合的测量应用，根据测量需求选择合适的测量方式能有效提升检测精度，高品质的测量仪设备对检测精度也有很大的提升，妙机精细科技目前可以为不同领域提供专属的高精度影像测量仪！二次元影像测量仪主要用途用于测量二维平面尺寸，广泛应用在各种不同的精细产业中。
其主要用于在卡尺、角度尺很难测量到或根本测量不到的但在装配中起着重要的零部件尺寸、角度等，如硅胶、电路板的爬电距离、电器间隙、控制面板的灯孔、塑料件的某些尺寸等等，还可用于对某些零部件的图片开展照片用于分析不良原因。
由于影像测量仪是利用表面光或轮廓光照明零件所得到的影像，对零件的测量时需要取点，固并非所有零件采用二次元测量仪测量都是密的，选取方法、效的途径才能对零件的尺寸测量最准确。
二次元影像测量仪构造组成影像测量仪是一种由高解析度CCD彩色摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精细光学尺、多功能数据处理器、2D数据测量软件与高精细工作台构造组成的高精度光学影像测量仪器。
思瑞二次元测量基础入门
1、坐标测量机的组成：测量机主机、控制系统、测头、测座系统、计算机系统（测量软件）。
2、测量机主机，这是测量机的基本硬件，有多种结构形式：活动桥式；固定桥式；高架桥式；水平臂式；关节臂式。
活动桥式：结构简单；开敞性较好，上下料方便；运动速度快；精度比较高。
固定桥式：精度高；桥架固定、刚性好；价格昂贵。
高架桥式：大尺寸及超大尺寸检测；超重工件检测，不受平台限制。
关节臂式：携带便携、操作方便；适用于各种尺寸的逆向工程；不需要密室环境，随时随地检测。
3、控制系统这是测量机的控制中枢，主要功能：控制、驱动测量机的运动，三轴同步、速度、加速度控制；对光栅读数进行处理；在有触发信号时采集数据；采集温度数据，进行温度补偿；根据补偿文件，对测量机进行21项误差补偿；对测量机工作状态进行监测（行程控制、气压、速度、读数、测头等），采取保护措施；与计算机进行各种信息交流。
