关节臂三坐标测量机操作规程（ISO9001-2015/IATF16949-2016）1.0适用范围关节臂依靠其便携，高精度等优势，广泛用于汽车，模具，检具，航天等相关行业。
2.0操作方法2.1 机器安装2.1.1 打开包装箱，双手提取测量臂FaroArm,注意不要让各关节受力。
2.1.2 机器安装之前磁力底座跟安装磁力底座的位置都要擦干净，磁力底座固定好后，设备跟磁力底座接口（安装在三角架上）要用专用工具拧紧，注意扭矩适中。
利用绑带绑缚测量臂，防止其自由落下而损伤关节，注意每次测量完成都要将测量臂复位绑缚好。
2.1.3 安装探针时一只手握住FaroArm末端的按钮区域；顺时针旋转探针，将探针转入FaroArm，使用12mm扳手拧紧探针转矩扳手拧紧另一端，注意扭矩适中。
2.1.4 设备连接到计算机，通过数据线、电源线、将测量机跟电脑连接，将电池安装到测量臂主机上充电，注意检查是否连接正确，打开电源后电源指示灯亮，打开电脑及测量软件界面，插入加密狗，测量软件界面显示设备连接完好。
2.2 探针校准2.2.1 打开测量软件，在设备选项上点硬件配置图标打开设备控制面板，选中探针管理。
根据需要选择3mm球探针、6mm球探针。
2.2.2 选择“探针校准器”，将其固定。
2.2.3 在测量软件界面选择校准。
2.2.4 进行探针校准。
2.3 测量2.3.1 除了常规测量之外，对超出测量臂范围的大型工件，可以用三个“蛙跳球”进行位置移动转换测量。
2.3.2 在测量过程中不允许用力压迫探针，测量力道要均匀，测面测点尽量垂直探针，测量圆探针保护在45度的角度，减少误差。
2.3.3 每次测完步骤后测量臂复位及绑缚带绑缚，起到保护关节作用。
3.0注意事项3.1 要注意软件界面对测量臂FaroArm关节转动极限位置的报警提示，尽量减少测量臂在接近极限的状态下测量，延长设备使用寿命3.2 定期探针校准，在温差变化过大的情况下必须对探针进行校准在进行测量。
题海克斯康关节臂操作说明书页 码 第 3 页 共 13 页5.2注意事项：5.2.1安装或短距离搬运测量设备时，只能通过测量设备背部提拎设备。
5.2.2移动测量设备到其它工作地点时（长距离移动），使用设备配备的运输包装箱托运。
在运输前，请察看包装箱的锁扣是否扣好。
5.2.3测量设备安装时，首先检查磁性底座底部是否有铁屑或污垢等杂物。
若有请将杂物清除，保持磁性底座干净，以保证磁性底座与台面能够牢靠吸实，以免由于底座存在杂物导致磁性底座磁力不足发生侧翻磕碰设备。
5.2.4进行测量时，不要使用很大的力量压迫测头。
压力过大可能导致工件表面产生变量。
导致测量数据不精确。
5.2.5使用测量设备时尽量保持一支手扶腕部（EF 轴），另一支手扶测量设备的肘部（CD轴）。
5.2.6使用测量设备之前请检查电源是否可靠接地（此项内容非常重要）6.操作过程： 6.1开/关机顺序长按机器电源按钮2S 后开机，打开PC-DMIS 软件；关机顺序和开机相反。
6.2操作方法： 6.2.1测头的校正测头校准分为点校准、球校准和平面校准三种模式，其中常用的是平面校准和球校准。
6.2.1.1单点校准：对于15MM 不锈钢可用此方法 ，利用标准长度尺上的小锥槽；共20 个点（分4 组，每组5 个点）。
6.2.1.2．平面校准：15 个点，分5 组，测杆向右、前、左、后、北各倾斜20 度，每进行检测项目元素的测量检测报告进行形状、位置公差评价题海克斯康关节臂操作说明书页码第 4 页共13页组测量3 个点。
6.2.1.3球校准：方法：1) 一般打36 个点，分四组一组9 个点，一组当中第一个点条顶部，第2，3，4，5，四个点，按东，西，南，北，打在球的50%处，6，7，8，9 按东，西，南，北，打在球的75%处。
打点时测头尽量通过球的法线方向。
打下组点时按钮面应与上一组不同。
2) 测完后长时间按住按钮中键即完成这次操作，3) 点击Next 则到下一个图框。

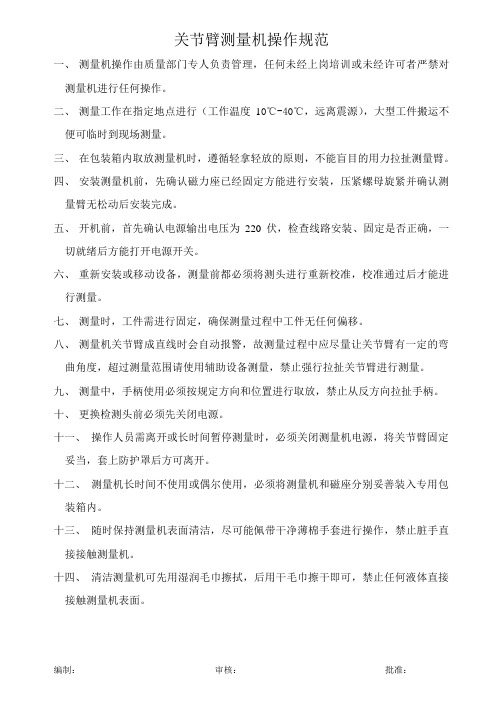

关节臂测量机操作规范
一、测量机操作由质量部门专人负责管理，任何未经上岗培训或未经许可者严禁对
测量机进行任何操作。
二、测量工作在指定地点进行（工作温度10℃-40℃，远离震源），大型工件搬运不
便可临时到现场测量。
三、在包装箱内取放测量机时，遵循轻拿轻放的原则，不能盲目的用力拉扯测量臂。
四、安装测量机前，先确认磁力座已经固定方能进行安装，压紧螺母旋紧并确认测
量臂无松动后安装完成。
五、开机前，首先确认电源输出电压为220伏，检查线路安装、固定是否正确，一
切就绪后方能打开电源开关。
六、重新安装或移动设备，测量前都必须将测头进行重新校准，校准通过后才能进
行测量。
七、测量时，工件需进行固定，确保测量过程中工件无任何偏移。
八、测量机关节臂成直线时会自动报警，故测量过程中应尽量让关节臂有一定的弯
曲角度，超过测量范围请使用辅助设备测量，禁止强行拉扯关节臂进行测量。
九、测量中，手柄使用必须按规定方向和位置进行取放，禁止从反方向拉扯手柄。
十、更换检测头前必须先关闭电源。
十一、操作人员需离开或长时间暂停测量时，必须关闭测量机电源，将关节臂固定妥当，套上防护罩后方可离开。
十二、测量机长时间不使用或偶尔使用，必须将测量机和磁座分别妥善装入专用包装箱内。
十三、随时保持测量机表面清洁，尽可能佩带干净薄棉手套进行操作，禁止脏手直接接触测量机。
十四、清洁测量机可先用湿润毛巾擦拭，后用干毛巾擦干即可，禁止任何液体直接接触测量机表面。
编制：审核：批准：。
