02S701砖砌化粪池

砖砌化粪池第3.8.1条：化粪池距离地下取水构筑物不得小于30m。

离建筑物净距不宜小于5m.《建筑给水排水设计规范》（GBJ15－88）化粪池的设置地点，设计人应注意距离取水构筑物不得小于30m，距离建筑物外墙净距不宜小于5m，在要求严格防止地下水污染的地区，不宜采用砖砌化粪池。

无覆土化粪池考虑到小区绿化的需要，或道路广场铺砌的需要，在池顶上留有200mm的覆土，井盖与地面平，在有铺砌地面处，井盖可适当降低至铺砌地面砖下，但井盖上的铺砌地面必须在需要打开井盖时可以开启。

1、02S701图集的适用范围：一般工业企业和民用建筑生活污水的局部处理用于湿陷性黄土区、永久性冻土区、抗震设防震为九度的地震区或者吉他特殊地区。

2、工艺选用的技术条件：①化粪池的选用表给出了不同的建筑物，不同用水标准，不同的清掏周期，粪便污水与生活废水河合流及粪便污水单独排入化粪池等情况下，计算得出的化粪池设计总人数，设计人员可以查表查出。

②化粪池分无覆土和有覆土两种情况：2 m3—50 m3按无覆土和有覆土两中情况设计；75 m3、100 m3均按有覆土设计③、在选用化粪池时，应注意工程地质情况，地下水位的深度，无地下水，指地下水位在池底以下；有地下水，指地下水位在池底以上，最高达设计地面0.5m处。

④、化粪池的设置地点，设计人应注意距离取水构筑物不得小于30m，距离建筑物外墙净距不宜小于5m，在要求严格防止地下水污染的地区，不宜采用砖砌化粪池。

⑤、选用化粪池时，应注意地面是否过重车，砌砖化粪池顶面不过车的活负载标准值为10KN/㎡,顶面可过汽车时的活负载标准值为汽车-10级重车。

⑥、井盖：不过汽车时，采用加锁轻型双层井盖及盖座；可过汽车时，采用加锁重型双层井盖及盖座⑦、化粪池均设置通气管。

管道材料用塑料管，管道直径为DN100。

设置两个方案：第一个：无覆土化粪池由顶部接出；有覆土由人孔的井壁接出，并加盖管罩。

第二方案：无盖化粪池由侧壁接出，设计人员应根据工程的具体情况将通气管引至高空排放（设计距地面2.5m）⑧、无覆土化粪池考虑到小区绿化的需要，或道路广场铺砌的需要，在池顶上留有200mm的覆土，井盖与地面平，在有铺砌地面处，井盖可适当降低至铺砌地面砖下，但井盖上的铺砌地面必须在需要打开井盖时可以开启⑨、化粪池进、出水管有三个方向由设计人员任选，进出水管必须设置三通导流管，管道材料≦200mm时，选用排水铸铁管；材料>200mm时，选用给水铸铁管。

02S701砖砌化粪池精编版02S701砖砌化粪池随着生活的不断改善，人们对生活质量的要求也越来越高，环境卫生也在逐步的得到改善。

砖砌化粪池也越来越多，随之关于它的标准也在相应的完善！以下是关于《02S701 砖砌化粪池》的信息：作者：中国建筑标准设计研究院出版社：中国计划出版社出版时间：2006年4月ISBN：9787801775795页数：170页版次：1版2次开本：8开包装：平装销售状态：在销此商品所属分类：标准图集>> 国家标准图集下面是关于02S701 砖砌化粪池的一些数据信息类型池号型号主要结构尺寸(mm) 工程量(m3) 钢筋用量(t) L B h1(min) h1(max) H1平均最小最大无水、不行车、无覆土1 Z1-2 3270 1630 600 850 1400 9.09 8.65 9.53 0.2882 Z2-4 5380 1890 600 850 1400 19.11 18.18 20.03 0.5153 Z3-6 5380 2140 600 850 1500 23.18 22.10 24.26 0.5614 Z4-9 5380 2640 600 850 1500 29.84 28.45 31.23 0.6645 Z5-12 5380 2640 600 850 2000 35.42 34.02 36.81 0.767无水、不行车、有覆土1 Z1-2F 3270 1630 500 500 1400 8.30 8.30 8.30 0.2902 Z2-4F 5380 1890 500 500 1400 17.44 17.44 17.44 0.5293 Z3-6F 5380 2140 500 500 1500 21.23 21.23 21.23 0.6624 Z4-9F 5380 2640 500 500 1500 27.33 27.33 27.33 0.8415 Z5-12F 5380 2640 500 500 2000 32.91 32.91 32.91 0.841无水、行车、无覆土1 Z1-2Q 3270 1630 600 850 1400 9.09 8.65 9.53 0.3212 Z2-4Q 5380 1890 600 850 1400 19.11 18.18 20.03 0.5973 Z3-6Q 5380 2140 600 850 1500 23.18 22.10 24.26 0.6714 Z4-9Q 5380 2640 600 850 1500 29.84 28.45 31.23 0.8385 Z5-12Q 5380 2640 600 850 2000 35.42 34.02 36.81 0.974无水、行车、有覆土1 Z1-2QF 3270 1630 500 500 1400 8.30 8.30 8.30 0.3292 Z2-4QF 5380 1890 500 500 1400 17.44 17.44 17.44 0.5373 Z3-6QF 5380 2140 500 500 1500 21.23 21.23 21.23 0.6815 Z5-12QF 5380 2640 500 500 2000 32.91 32.91 32.91 0.853有水、不行车、无覆土1 Z1-2S 3530 1890 600 850 1400 12.01 11.43 12.59 0.3342 Z2-4S 5380 1890 600 850 1400 19.11 18.18 20.03 0.5153 Z3-6S 5620 2380 600 850 1500 27.65 26.36 28.94 0.6214 Z4-9S 5620 2880 600 850 1500 34.63 33.01 36.25 0.7205 Z5-12S 5620 2880 600 850 2000 41.10 39.48 42.72 0.816有水、不行车、有覆土1 Z1-2SF 3530 1890 500 500 1400 10.9610.96 10.96 0.3362 Z2-4SF 5380 1890 500 500 1400 17.44 17.44 17.44 0.5293 Z3-6SF 5620 2380 500 500 1500 25.32 25.32 25.32 0.7384 Z4-9SF 5620 2880 500 500 1500 31.72 31.72 31.72 0.9165 Z5-12SF 5620 2880 500 500 2000 38.19 38.19 38.19 0.916有水、行车、无覆土1 Z1-2SQ 3530 1890 600 850 1400 12.01 11.43 12.59 0.3722 Z2-4SQ 5380 1890 600 850 1400 19.11 18.18 20.03 0.5973 Z3-6SQ 5620 2380 600 850 1500 27.65 26.36 28.94 0.7404 Z4-9SQ 5620 2880 600 850 1500 34.63 33.01 36.25 0.9045 Z5-12SQ 5620 2880 600 850 2000 41.10 39.48 42.72 1.005有水、行车、有覆土1 Z1-2SQF 3530 1890 500 500 1400 10.96 10.96 10.96 0.3812 Z2-4SQF 5380 1890 500 500 1400 17.44 17.44 17.44 0.5373 Z3-6SQF 5620 2380 500 500 1500 25.32 25.32 25.32 0.7574 Z4-9SQF 5620 2880 500 500 1500 31.72 31.72 31.72 0.9295 Z5-12SQF 5620 2880 500 500 2000 38.19 38.19 38.19 0.929无水、不行车、无覆土6 Z6-16 6880 3140 600 850 1600 49.27 47.05 51.49 1.1137 Z7-20 6880 3640 600 850 1600 58.27 55.64 60.89 1.3268 Z8-25 6880 3640 600 850 2000 66.66 64.04 69.28 1.3269 Z9-30 6880 3640 600 850 2400 75.06 72.43 77.68 1.32610 Z10-40 8280 3640 600 850 2500 93.83 90.64 97.02 1.71811 Z11-50 9880 3640 600 850 2500 112.88 109.04 116.72 2.193无水、不行车、有覆土6 Z6-16F 6880 3140 500 500 1600 45.28 45.28 45.28 1.2097 Z7-20F 6880 3640 500 500 1600 53.54 53.54 53.54 1.4368 Z8-25F 6880 3640 500 500 2000 61.94 61.94 61.94 1.4369 Z9-30F 6880 3640 500 500 2400 70.33 70.33 70.33 1.43610 Z10-40F 8280 3640 500 500 2500 88.08 88.08 88.08 1.99611 Z11-50F 9880 3640 500 500 2500 105.97 105.97 105.97 2.751无水、行车、无覆土6 Z6-16Q 7120 3380 600 850 1600 55.57 53.07 58.07 1.2837 Z7-20Q 7120 3880 600 850 1600 64.90 61.97 67.82 1.5328 Z8-25Q 7120 3880 600 850 2000 74.25 71.33 77.17 1.5329 Z9-30Q 7120 3880 600 850 2400 83.61 80.68 86.53 1.79010 Z10-40Q 8520 3880 600 850 2500 103.85 100.31 107.38 2.27911 Z11-50Q 10120 3880 600 850 2500 124.31 120.08 128.54 3.126无水、行车、有覆土7 Z7-20QF 6880 3640 500 500 1600 53.54 53.54 53.54 1.4718 Z8-25QF 6880 3640 500 500 2000 61.94 61.94 61.94 1.4719 Z9-30QF 6880 3640 500 500 2400 70.33 70.33 70.33 1.47110 Z10-40QF 8280 3640 500 500 2500 88.08 88.08 88.08 2.04611 Z11-50QF 9880 3640 500 500 2500 105.97 105.97 105.97 2.816有水、不行车、无覆土6 Z6-16S 7120 3380 600 850 1600 55.57 53.07 58.07 1.2027 Z7-20S 7120 3880 600 850 1600 64.90 61.97 67.82 1.4388 Z8-25S 7120 3880 600 850 2000 74.25 71.33 77.17 1.4389 Z9-30S 7120 3880 600 850 2400 83.61 80.68 86.53 1.69710 Z10-40S 8520 3880 600 850 2500 103.85 100.31 107.38 2.17511 Z11-50S 10120 3880 600 850 2500 124.31 120.08 128.54 2.736有水、不行车、有覆土6 Z6-16SF 7120 3380 500 500 1600 51.07 51.07 51.07 1.3577 Z7-20SF 7120 3880 500 500 1600 59.63 59.63 59.63 1.8168 Z8-25SF 7120 3880 500 500 2000 68.99 68.99 68.99 1.8169 Z9-30SF 7120 3880 500 500 2400 78.34 78.34 78.34 1.81610 Z10-40SF 8520 3880 500 500 2500 97.49 97.49 97.49 2.45311 Z11-50SF 10120 3880 500 500 2500 116.70 116.70 116.70 3.368有水、行车、无覆土6 Z6-16SQ 7120 3380 600 850 1600 55.57 53.07 58.07 1.3147 Z7-20SQ 7120 3880 600 850 1600 64.90 61.97 67.82 1.5658 Z8-25SQ 7120 3880 600 850 2000 74.25 71.33 77.17 1.5659 Z9-30SQ 7120 3880 600 850 2400 83.61 80.68 86.53 1.85610 Z10-40SQ 8520 3880 600 850 2500 103.85 100.31 107.38 2.42911 Z11-50SQ 10120 3880 600 850 2500 124.31 120.08 128.54 3.340有水、行车、有覆土6 Z6-16SQF 7120 3380 500 500 1600 51.07 51.07 51.07 1.3887 Z7-20SQF 7120 3880 500 500 1600 59.63 59.63 59.63 1.8518 Z8-25SQF 7120 3880 500 500 2000 68.99 68.99 68.99 1.8519 Z9-30SQF 7120 3880 500 500 2400 78.34 78.34 78.34 1.85110 Z10-40SQF 8520 3880 500 500 2500 97.49 97.49 97.49 2.50311 Z11-50SQF 10120 3880 500 500 2500 116.70 116.70 116.70 3.424无水、不行车、有覆土12 Z12-75F 13320 3880 500 500 2800168.61 168.61 168.61 3.28013 Z13-100F 14520 4380 500 500 2800 210.74 210.74 210.74 4.392无水、行车、有覆土12 Z12-75QF 13320 3880 500 500 2800 168.61 168.61 168.61 3.33013 Z13-100QF 14520 4380 500 500 2800 210.74 210.74 210.74 4.449有水、不行12 Z12-75SF 13320 3880 500 500 2800 168.61 168.61 168.61 3.53413 Z13-100SF 14520 4380 500 500 2800 210.74 210.74 210.74 4.904车、有覆土有水、行车、有覆土12 Z12-75SQF 13320 3880 500 500 2800 168.61 168.61 168.61 3.58413 Z13-100SQF 14520 4380 500 500 2800 210.74 210.74 210.74 4.961无水、不行车、有覆土12a Z12a-75F 9960 6510 500 500 2800 213.63 213.63 213.63 3.266 13a Z13a-100F 11760 6510 500 500 2800 254.87 254.87 254.87 4.309无水、行车、有覆土12a Z12a-75QF 9960 6510 500 500 2800 213.63 213.63 213.63 3.377 13a Z13a-100QF 11760 6510 500 500 2800 254.87 254.87 254.87 4.408有水、不行车、有覆土12a Z12a-75SF 10200 6750 500 500 2800 227.01 227.01 227.01 3.686 13a Z13a-100SF 12000 6750 500 500 2800 269.87 269.87 269.87 5.098有水、行车、有覆土12a Z12a-75SQF 10200 6750 500 500 2800 227.01 227.01 227.01 3.797 13a Z13a-100SQF 12000 6750 500 500 2800 269.87 269.87 269.87看完以上信息是不是觉得这本书很好用，那就敬请关注更多关于《02S701 砖砌化粪池》的信息，我们会随时更新！By-标准图集科博士网上书店。

沈阳航空航天大学专家级教师公寓园区13#100m3砖混矩形化粪池施工方案一、工程概况该化粪池选用标准图集：（02S701 ）, 13 号砖砌化粪池，选用无地下水型，化粪池有效容积分别为：100 立方米。

二、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002 ;②、《混凝土结构工程施工质量验收规范》GB50204-2001 ;③、《砌体工程施工质量验收规范》GB50203-2002 ；④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 ；三、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖T基坑土体护坡加固T基坑底部清槽T铺垫层下卵石或碎石层（需要时）T混凝土垫层T砌筑池壁红砖T化粪池顶盖及圈梁支模、绑筋、浇注混凝土T化粪池顶盖预制板制作T化粪池顶盖拆模T抹化粪池内壁、外壁防水砂浆，土方回填T化粪池预制顶盖安装。

根据本工程特点各分项工程确定如下施工方案：土方工程施工措施土方开挖采取机械开挖，由于地下水位和土质情况，开挖土体放坡系数选用 1 ：1.5 ，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部外运，土方开挖至设计标高，基坑开挖完成后，随即清理基槽，验槽完毕后，立即将垫层底部卵石或碎石层施工完成（需要时），浇注混凝土垫层。

砌体工程施工措施①、砌筑砂浆采用水泥砂浆，中砂含泥量不大于3%。

所用砂浆要随用随拌，砂浆稠度为70--100MM, 并要在3-4 小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。

②、砂浆拌和采用重量比，配料误差在±2%以内，用搅拌机拌和，先在搅拌机内注入120 秒适量的水，再按配比依次投入水泥、砂、水。

搅拌时间自投料完毕算起，不得小于钟。

③、砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM 以上，防止湿润不均或过湿现象。

④、砖砌体要上下错缝，内外搭砌，组砌方式为一顺一丁，砌筑时采用三一”砌砖法，杜绝缩口灰和板凳灰，水平灰缝的砂浆要饱满，饱满度不低于80% 竖向灰缝采用挤浆或加浆方法，不得出现透亮灰缝，水平灰缝厚度控制在10±2MM 。

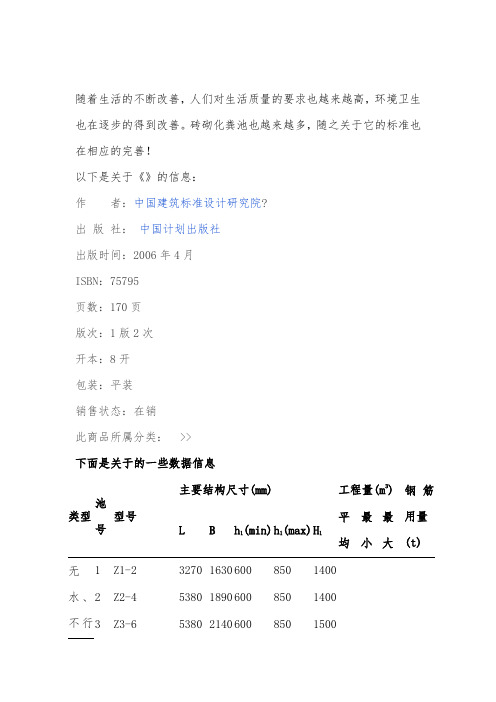

随着生活的不断改善，人们对生活质量的要求也越来越高，环境卫生也在逐步的得到改善。

砖砌化粪池也越来越多，随之关于它的标准也在相应的完善！以下是关于《》的信息：作者：中国建筑标准设计研究院?出版社：中国计划出版社出版时间：2006年4月ISBN：75795页数：170页版次：1版2次开本：8开包装：平装销售状态：在销此商品所属分类： >>下面是关于的一些数据信息类型池号型号主要结构尺寸(mm)工程量(m3)钢筋用量(t) L B h1(min)h1(max)H1平均最小最大无水、不行1Z1-2327016306008501400 2Z2-4538018906008501400 3Z3-6538021406008501500车、无覆土4Z4-9538026406008501500 5Z5-12538026406008502000无水、不行车、有覆土1Z1-2F327016305005001400 2Z2-4F538018905005001400 3Z3-6F538021405005001500 4Z4-9F538026405005001500 5Z5-12F538026405005002000无水、行车、无覆土1Z1-2Q327016306008501400 2Z2-4Q538018906008501400 3Z3-6Q538021406008501500 4Z4-9Q538026406008501500 5Z5-12Q538026406008502000无水、行车、有覆土1Z1-2QF327016305005001400 2Z2-4QF538018905005001400 3Z3-6QF538021405005001500 4Z4-9QF538026405005001500 5Z5-12QF538026405005002000有1Z1-2S353018906008501400水、不行车、无覆土2Z2-4S538018906008501400 3Z3-6S562023806008501500 4Z4-9S562028806008501500 5Z5-12S562028806008502000有水、不行车、有覆土1Z1-2SF353018905005001400 2Z2-4SF538018905005001400 3Z3-6SF562023805005001500 4Z4-9SF562028805005001500 5Z5-12SF562028805005002000有水、行车、无覆土1Z1-2SQ353018906008501400 2Z2-4SQ538018906008501400 3Z3-6SQ562023806008501500 4Z4-9SQ562028806008501500 5Z5-12SQ562028806008502000有水、行车、1Z1-2SQF353018905005001400 2Z2-4SQF538018905005001400 3Z3-6SQF562023805005001500 4Z4-9SQF562028805005001500有覆土5Z5-12SQF562028805005002000无水、不行车、无覆土6Z6-16688031406008501600 7Z7-20688036406008501600 8Z8-25688036406008502000 9Z9-30688036406008502400 10Z10-40828036406008502500 11Z11-50988036406008502500无水、不行车、有覆土6Z6-16F688031405005001600 7Z7-20F688036405005001600 8Z8-25F688036405005002000 9Z9-30F688036405005002400 10Z10-40F828036405005002500 11Z11-50F988036405005002500无水、行车、无覆土6Z6-16Q712033806008501600 7Z7-20Q712038806008501600 8Z8-25Q712038806008502000 9Z9-30Q712038806008502400 10Z10-40Q852038806008502500 11Z11-50Q1012038806008502500无6Z6-16QF688031405005001600水、行车、有覆土7Z7-20QF688036405005001600 8Z8-25QF688036405005002000 9Z9-30QF688036405005002400 10Z10-40QF828036405005002500 11Z11-50QF988036405005002500有水、不行车、无覆土6Z6-16S712033806008501600 7Z7-20S712038806008501600 8Z8-25S712038806008502000 9Z9-30S712038806008502400 10Z10-40S852038806008502500 11Z11-50S1012038806008502500有水、不行车、有覆土6Z6-16SF712033805005001600 7Z7-20SF712038805005001600 8Z8-25SF712038805005002000 9Z9-30SF712038805005002400 10Z10-40SF852038805005002500 11Z11-50SF1012038805005002500有水、行车、6Z6-16SQ712033806008501600 7Z7-20SQ712038806008501600 8Z8-25SQ712038806008502000 9Z9-30SQ712038806008502400无覆土10Z10-40SQ852038806008502500 11Z11-50SQ1012038806008502500有水、行车、有覆土6Z6-16SQF712033805005001600 7Z7-20SQF712038805005001600 8Z8-25SQF712038805005002000 9Z9-30SQF712038805005002400 10Z10-40SQF852038805005002500 11Z11-50SQF1012038805005002500无水、不行车、有覆土12Z12-75F1332038805005002800 13Z13-100F1452043805005002800无水、行车、有覆土12Z12-75QF1332038805005002800 13Z13-100QF1452043805005002800有12Z12-75SF1332038805005002800水、不行车、有覆土13Z13-100SF1452043805005002800有水、行车、有覆土12Z12-75SQF1332038805005002800 13Z13-100SQF1452043805005002800无水、不行车、有覆土12a Z12a-75F996065105005002800 13a Z13a-100F1176065105005002800无水、行车、有覆12a Z12a-75QF996065105005002800 13a Z13a-100QF1176065105005002800土有水、不行车、有覆土12a Z12a-75SF1020067505005002800 13a Z13a-100SF1200067505005002800有水、行车、有覆土12a Z12a-75SQF1020067505005002800 13a Z13a-100SQF1200067505005002800看完以上信息是不是觉得这本书很好用，那就敬请关注更多关于《》的信息，我们会随时更新！By-。

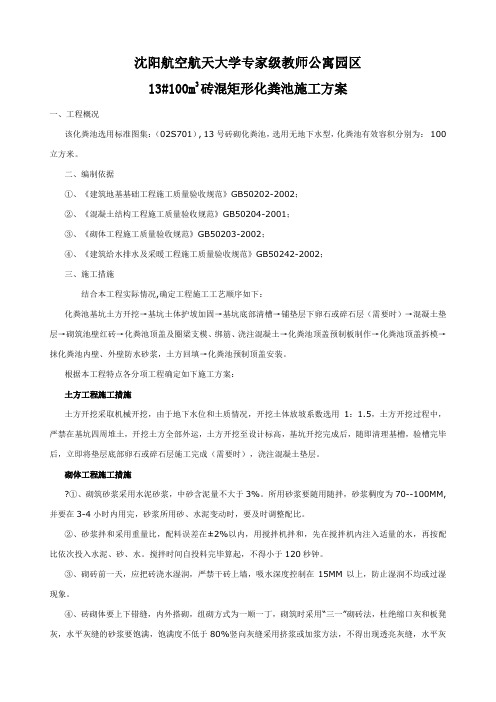

沈阳航空航天大学专家级教师公寓园区13#100m3砖混矩形化粪池施工方案一、工程概况该化粪池选用标准图集：（02S701）, 13号砖砌化粪池，选用无地下水型，化粪池有效容积分别为：100立方米。

二、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002；②、《混凝土结构工程施工质量验收规范》GB50204-2001；③、《砌体工程施工质量验收规范》GB50203-2002；④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；三、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖→基坑土体护坡加固→基坑底部清槽→铺垫层下卵石或碎石层（需要时）→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，土方回填→化粪池预制顶盖安装。

根据本工程特点各分项工程确定如下施工方案：土方工程施工措施土方开挖采取机械开挖，由于地下水位和土质情况，开挖土体放坡系数选用1：1.5，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部外运，土方开挖至设计标高，基坑开挖完成后，随即清理基槽，验槽完毕后，立即将垫层底部卵石或碎石层施工完成（需要时），浇注混凝土垫层。

砌体工程施工措施?①、砌筑砂浆采用水泥砂浆，中砂含泥量不大于3%。

所用砂浆要随用随拌，砂浆稠度为70--100MM,并要在3-4小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。

②、砂浆拌和采用重量比，配料误差在±2%以内，用搅拌机拌和，先在搅拌机内注入适量的水，再按配比依次投入水泥、砂、水。

搅拌时间自投料完毕算起，不得小于120秒钟。

③、砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM以上，防止湿润不均或过湿现象。

④、砖砌体要上下错缝，内外搭砌，组砌方式为一顺一丁，砌筑时采用“三一”砌砖法，杜绝缩口灰和板凳灰，水平灰缝的砂浆要饱满，饱满度不低于80%竖向灰缝采用挤浆或加浆方法，不得出现透亮灰缝，水平灰缝厚度控制在10±2MM。

砖砌化粪池施工方案文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]砖砌化粪池施工方案一、工程概况本工程共计8个化粪池，该化粪池选用标准图集（02S701）12号砖砌化粪池，选用有地下水型。

结合本地区地下水位较高的情况之下，化粪池采用轻型井点降水方案。

二、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池周围井点降水→基坑土方开挖→基坑土体加固→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，土方回填→化粪池预制顶盖安装。

（一）井点降水1、设备的选择：（1）井点管：用直径DN50的PVC管，长6m，下端为1.5m长的滤管。

（2）连接管：胶皮管与井点管和总管连接，塑料薄膜或胶泥裹住接头以防漏气。

（3）集水总管：用直径75mm的塑料管分节连接，每隔1.5m设一个连接井点管的接头。

（4）选用6台真空泵。

（5）冲孔设备：选用高压式离心泵。

2、井点施工工艺流程放线定位→铺设总管→冲孔→安装井点管、填砂砾滤料、上部填粘土密封→用弯联管将井点管与总管接通→安装抽水设备与总管连通→安装集水箱和排水管→开动真空泵排气、再开动离心水泵抽水、测量观测井中地下水位变化。

3、施工工艺（1）按确定的井点布置形状，放出基线用挖掘机开挖沟槽。

（2）用冲孔设备冲井点管孔。

（3）埋设井点管，回填粗砂滤层。

（4）敷设集水总管。

（5）连接抽水设备，进行试抽。

（6）检查是否有死管。

（7）用机械拔除井点管。

4、施工技术措施及质量保证措施（1）、为确保场地内的大气降水不回灌到地表以下，在开始井点降水施工前，合理安排好场内地表水的排水沟槽。

（2）冲孔时，冲孔孔径不得大于300mm，冲孔深度按施工方案比滤管低0.5m，且垂直水平管，井点管管距为１.５m，冲孔冲到底标高后，再将冲水管上提1.0m，再冲一遍后成孔（扩大井点滤层用）。

湖南广播电视大学新建学生公寓7#栋砖砌化粪池施工方案按国标图集02S701砖砌化粪池:12号L=13320,B=4140,H=4500,无覆土时h=850~1100,有覆土时h=1200~2500L为外侧长边,B为外侧短边,H为池底至进水管中高度,h为进水管中到地面高度.行车和不行车，外部尺寸相同，结构有差别一般设计根据工程实际情况，依据每人每日设计污水量、污水在池内的停留时间、化粪池的清掏周期等不同工况来确定实际服务人数，可参见02S701《砖砌化粪池》。

1、工程概况学生公寓位于湖南广播电视大学校内，总用地面积：1270.60平方米，排水管道选用DN300波纹管道，抹带接口。

化粪池选用标准图集：02S701—133~149-12号砖砌化粪池，选用有地下水型，化粪池有效容积：75立方米。

2、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002②、《混凝土结构工程施工质量验收规范》GB50204-2001;③、《砌体工程施工质量验收规范》GB50203-2002④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002⑤、《地下防水工程质量验收规范》GB50208-2002⑥、新建学生公寓室外管网设计图纸及选用标准图集规定等；3、施工措施根据学校公寓地质勘察报告得知，厂区地下水位埋深较浅，而且按所选化粪池结构尺寸计算挖土深度，土层分布情况中包含粉质粘土层、粗砂层。

结合本工程实际情况，确定工程施工工艺顺序如下：化粪池基坑土方开挖-基坑土体护坡加固-基坑降水-基坑底部清槽- 铺垫层下卵石或碎石层-混凝土垫层-砌筑池壁红砖-化粪池顶盖及圈梁支模、绑筋、浇注混凝土—化粪池顶盖预制板制作—化粪池顶盖拆模—抹化粪池内壁、外壁防水砂浆，化粪池外壁涂热沥青—作化粪池24H灌水实验—土方回填-化粪池预制顶盖安装。

根据本工程特点各分项工程确定如下施工方案：(1)、土方工程施工措施土方开挖采取机械大开挖，由于地下水位和土质情况，开挖土体放坡系数选用1：1.5，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部外运, 并采取基坑土体护坡砌筑砖墙的加固措施，土方开挖至设计标高后，于基坑一角设置集水坑一处，并于基坑四周设置集水道，将地下水汇集于集水坑内，设置一台DN100泥浆泵昼夜抽水，设一专人昼夜看护。
