TC4056A SGS报告1. 产品介绍TC4056A是一款集成了电池管理功能的单节锂电池充电管理芯片。

它包含了电池保护、充电控制和电流限制等功能，并适用于各种便携设备和电池供电系统。

该芯片具有以下特点：•输入电压范围广泛，可适应不同的电源；•集成了电池保护功能，包括过充保护、欠压保护和过流保护；•内部集成了电流电压转换器，可将输入电压转换为适合电池充电的电压；•具有恒流充电和恒压充电两种充电方式，适应不同类型的锂电池充电需求；•采用了温度传感器，可监测充电过程中的温度，以保证安全充电；•支持外部开关控制充电和放电；•采用微型封装，适用于紧凑的电子设备；•低功耗设计，有助于节省电池能量。

2. 具体功能2.1 电池保护TC4056A芯片具有多种电池保护功能，以确保电池在充电过程中的安全。

它包括：•过充保护：当电池电压超过预设值时，芯片会自动停止充电，以防止过充，保护电池的寿命；•欠压保护：当电池电压低于预设值时，芯片会自动停止放电，以防止过放，保护电池的性能；•过流保护：当充电或放电电流超过预设值时，芯片会自动停止充放电，以保护电池和外部电路的安全。

2.2 充电控制TC4056A芯片支持恒流充电和恒压充电两种充电方式。

在恒流充电模式下，芯片通过控制充电电流的大小来实现恒流充电。

在恒压充电模式下，芯片将充电电压固定在预定值上，直至电池电压达到所设定的充电截止电压。

2.3 电流限制TC4056A芯片内部集成了电流限制功能，可通过外部电阻来设置充电电流的大小，以满足不同锂电池的充电需求。

2.4 温度监测芯片内部集成了温度传感器，可实时监测充电过程中的温度。

当温度超过预设范围时，芯片会自动停止充电，以防止产生危险情况，保证安全充电。

2.5 外部控制TC4056A芯片支持外部开关控制充放电。

通过控制外部开关的状态，可以实现手动控制充放电过程，灵活应对各种充电需求。

3. 产品参数以下是TC4056A的一些基本参数：•输入电压：4.5V - 5.5V•充电电流：100mA - 2000mA（可通过外部电阻设置）•充电截止电压：4.2V•恒流充电电压：4.2V•恒压充电电流：100mA•温度范围：-20°C - 85°C•封装：SOT-234. SGS报告TC4056A芯片已经通过SGS（全球领先的检验、验证、测试和认证机构）的测试与认证。

单节/双节线性锂电池充电芯片规格书1、HT6292功能简述1.1、特性● 完全的单节/两节锂离子/锂聚合物电池充电芯片● 极低的热消耗● 集成MOSFET、内置电流检测● 不需要外接反相保护二极管● 0.8％的充电电压精度● 可编程充电电流控制，最大达600mA● 芯片温度热折返保护● NTC 热敏接口监测电池温度● 有无电池检测● LED充电状态指示● 恒压充电电压值可通过外接电阻微调● 可以配置为单节或双节锂电池充电● 短路检测、保护● USB与AC适配器电压输入可选择● 工作环境温度范围：-30℃～70℃● 小型SSOP-16封装1.2、应用● 手持设备，包括医疗手持设备● PDA，移动蜂窝电话及智能手机● 移动仪器，MP3● 自充电电池组● 独立充电器● USB总线供电充电器1.3、概述HT6292为线性锂离子/锂聚合物电池充电芯片，其最低输入电压可低至3.6伏，最大充电电流可达600mA。

HT6292能够编程设计适应各种AC适配器及USB接口。

电池充电分为恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最大为600mA。

如果考虑到热扩散问题时，往往使用限流输出的AC适配器，使用HT6292 则可以兼顾线性充电器、开关型充电的优点：充电快，自耗功率小。

HT6292 集成电流热折返保护电路、短路保护，确保充电芯片安全工作。

HT6292可以检测电池是否过放电，并对过放电的电池进行预充电。

HT6292集成NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作温度。

HT6292 采用SSOP-16封装。

2、HT6292功能框图图1、HT6292功能框图3、 管脚定义图2、HT6292管脚分布图表1、HT6292管脚描述序号 符号 I/O 描述1 VTRIM - 外接电阻微调满充电压 2&3 VIN I 输入电源4CELLI0：两节锂电池充电 1或悬空：单节锂电池充电5 GND - 地6PDNI芯片使能输入： 0：芯片不工作 1或悬空：芯片工作7TOENI0：取消充电时间限制1或悬空：使能内部充电时间限制8 FAULT O FAULT(GREEN)STATUS(RED)描述0 0 没有充电或者无电池 0 1 正在充电 1 0 充电完成 0 PULSE1 故障状态 9STATUSOPULSE2电池温度异常10 CREF - 振荡器外接电容，决定内部振荡频率，同时提供参考时钟 11 TEMP I 温度传感信号输入12 V33 O 输出3.3V 参考电压，提供10mA 驱动能力 13VSELI0：USB 输入，充电电流为适配器输入时的50% 1或悬空：适配器输入14 RREF - 外接电阻控制恒流充电电流 15&16 VOUTO输出，接锂电池4、HT6292电气特性和推荐工作条件表2、HT6292推荐工作条件参数 最小值 典型值 最大值单位备注电源电压 4.5 5.0 6.5 V 单节电池充电电源电压8.8 10.0 11 V 双节电池充电环境温度-20 70 ℃5、HT6292性能参数表3、HT6292性能参数(一节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 3.6 V Standby模式VOUT漏电流 VBAT=3.7V 20 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 4.158 4.20 4.242 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=3.7V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=2.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=3.7V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=2.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=3.7V 600 mA 预充电电流C Ipre RREF=35K、VBAT=2.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 2.7 2.8 3.0 V 再充电阈值电压 Vrhg 3.95 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 2 V 逻辑低电平 VL 0.8 V STATUS/FAULT驱动电流 5 mA表4、HT6292性能参数(双节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 6.4 V Standby模式VOUT漏电流 VBAT=7.4V 40 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 8.316 8.40 8.484 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=7.4V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=4.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=7.4V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=4.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=7.4V 600 mA 预充电电流C Ipre RREF=35K、VBAT=4.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 5.4 5.6 6.0 V 再充电阈值电压 Vrhg 7.9 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 4 V 逻辑低电平 VL 0.4 V STATUS/FAULT驱动电流 5 mA6、HT6292功能描述及管脚应用说明6.1、锂电池充电介绍图3、锂电池充电曲线示意图锂电池充电过程主要分为恒流充电和恒压充电，恒流充电阶段充电电流保持恒定，同时电池电压不断上升。

开关型单节锂电池充电和升压放电控制芯片HB6266C功能特性简述●适用于单节锂离子/锂聚合物高效率同步Buck充电器●电池反向放电高效同步Boost控制器●最大10V输入电源耐压●电池放电可低至3V●0.5％的充电电压控制精度● 1.5%的放电升压控制精度●ISET脚充电使能和电流设置●单键飞梭功能●Boost自动检测负载进入待机模式●待机模式总电流小于10uA●ILOAD脚放电电流待机阈值设置●恒压充电电压值可通过外接电阻微调●内置软启动●内置Boot-Strap二极管●峰值电流模补偿内置●开关频率750KHz●充电状态指示，电池电量指示●内置最大100mA电流LED驱动●电池短路检测，保护●内置过温关断●电池充电过压保护●电源输入限流DPM，过流保护●Cycle-by-cycle限流●Boost输出过流保护●外置充电时间设置●内置输入欠压过压保护●工作环境温度范围：-40℃～125℃●TSSOP-24或QFN-24封装应用●手持设备●PDVD，PDA和智能手机●电源管理概述HB6266为同步开关型高效锂离子/锂聚合物电池充电和升压放电控制芯片，非常适合于便携式设备的电源管理应用。

HB6266的充电集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，而放电部分具有自动检测负载进入待机模式和电池电量过低报警功能。

HB6266对电池充电分为三个阶段：预充（Pre-charge）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。

HB6266内置输入电源限流环路，可根据负载情况动态调节电流分配，并具有快速响应和过流关断的功能。

HB6266集成的电池容量检测指示灯，无论在充电还是放电状态均可有效指示电池剩余电量。

HB6266内置LED手电筒驱动，由单键飞梭控制。

HB6266内置过温保护，充电时间限制，Cycle-by-cycle限流，Boost输出过流，过压及短路保护，确保芯片安全工作。

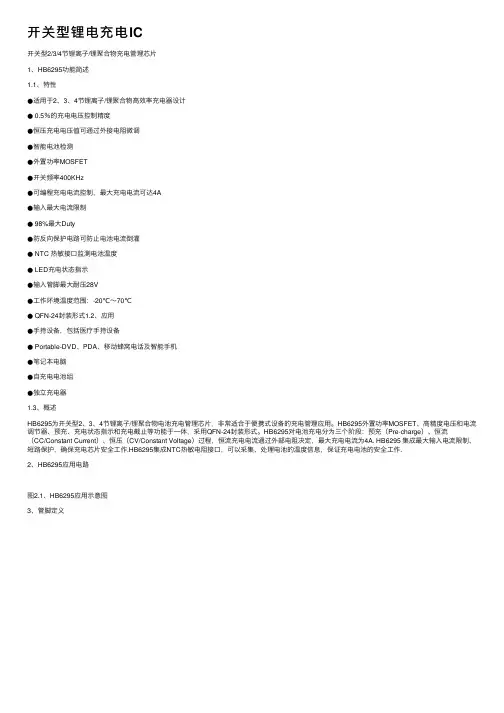

开关型锂电充电IC开关型2/3/4节锂离⼦/锂聚合物充电管理芯⽚1、HB6295功能简述1.1、特性●适⽤于2、3、4节锂离⼦/锂聚合物⾼效率充电器设计● 0.5％的充电电压控制精度●恒压充电电压值可通过外接电阻微调●智能电池检测●外置功率MOSFET●开关频率400KHz●可编程充电电流控制，最⼤充电电流可达4A●输⼊最⼤电流限制● 98%最⼤Duty●防反向保护电路可防⽌电池电流倒灌● NTC 热敏接⼝监测电池温度● LED充电状态指⽰●输⼊管脚最⼤耐压28V●⼯作环境温度范围：-20℃～70℃● QFN-24封装形式1.2、应⽤●⼿持设备，包括医疗⼿持设备● Portable-DVD、PDA、移动蜂窝电话及智能⼿机●笔记本电脑●⾃充电电池组●独⽴充电器1.3、概述HB6295为开关型2、3、4节锂离⼦/锂聚合物电池充电管理芯⽚，⾮常适合于便携式设备的充电管理应⽤。

HB6295外置功率MOSFET、⾼精度电压和电流调节器、预充、充电状态指⽰和充电截⽌等功能于⼀体，采⽤QFN-24封装形式。

HB6295对电池充电分为三个阶段：预充（Pre-charge）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最⼤充电电流为4A. HB6295 集成最⼤输⼊电流限制、短路保护，确保充电芯⽚安全⼯作.HB6295集成NTC热敏电阻接⼝，可以采集、处理电池的温度信息，保证充电电池的安全⼯作.2、HB6295应⽤电路图2.1、HB6295应⽤⽰意图3、管脚定义图3.1.1、HB6295管脚分布图表3.1.1、HB6295管脚描述序号符号I/O 描述1 CELL I 充电电池节数调整2 REF42 O 参考电平3 ISETIN I 充电电流调整，利⽤电阻分压使输⼊电压在0到4.2v之间，对充电电流进⾏调整4 AGND I 模拟地5 CS I 电流检测正端输⼊6 BATT I 电池电压检测，电流检测负端输⼊7 VTRIM I 恒压充电电压微调8 CSAV O 平均充电电流检测9 CCI O 充电电流调整环路补偿管脚10 CCS O 输⼊电流调整环路补偿管脚11 CCV O 电压调整环补偿管脚12 THM I 电池温度检测输⼊管脚13 SLEEP O 输⼊电压低于电池电压，输出⾼阻14&15 STAT1 O (STAT1)绿(STAT2)红描述STAT2 O 灭灭没有充电或者⽆电池灭亮正在充电亮灭充电完成灭脉冲1(0.5Hz) 故障状态灭脉冲2(2.0Hz) 电池温度异常16 TIMER O 外接电容到地，对充电时间进⾏控制17 PGND I 功率地18 DLO O 同步整流管驱动19 DHI O ⾼端PMOS管驱动20 DCIN-6 O DHI驱动低电平，⽐输⼊电压低6v，对PMOS管栅极电压进⾏限制21 CSSN I 输⼊电流检测负端输⼊22 CSSP I 输⼊电流检测正端输⼊23 DCIN I 电源输⼊24 V55 O 外接稳压电容，内部逻辑电源5、HB6295电⽓特性和推荐⼯作条件表5.1.1、HB6295推荐⼯作条件参数最⼩值典型值最⼤值单位备注电源电压9 12 28 V /环境温度-20 70 ℃/6、HB6295性能参数表6.1.1、HB6295性能参数(Ta=25℃)参数符号测试条件最⼩典型最⼤单位输⼊电流DCIN供电电流I DCIN 5 mASLEEP模式电流I SLPV I(BAT)=8.4V 15uA V I(BAT)=12.6V 30V I(BAT)=16.8V 45电压调整输出电压V OREG/ 4.2 V/cell 输出电压精度-0.5% +0.5%充电电流恒流充电电流I CHG200 2000 mA 检流电阻R SNS两端电压V IREG V ISETIN=4.2V 200 mV 预充电电流预充电转快速充电阈值电压V LOWV 2节电池 6 V 3节电池94节电池12 V预充电电流范围I PRECHG40 400 mA 充电截⽌电流充电截⽌电流范围I TERM25 250 mA 截⽌电流系数I TERM/I CHG1/8 mV 再充电电压再充电阈值电压V RCH 4.1 V/cell TIMER输⼊TIMER系数K TIMER 4.66 H/10nF C TIMER电容C TIMER10 nF PWM振荡频率400 KHz 最⼤占空⽐D MAX98％最⼩占空⽐D MIN1％电池检测时间错误时的电池检测电流I DETECT 5 mA 放电电流I DISCHARG 1 mA 放电时间T DISCHARG 1 S唤醒电流I WAKE 5 mA 唤醒时间T WAKE0.5 S保护过压保护阈值117 ％V OREG 电流限值 3.5 A短路电压阈值 2 V/cell 短路电流30 mA7、⼯作流程图YesNoNoPORVCC>VBAT 任何时候都检测停⽌充电；使能IDISCHG2,时间为tDISCHG2指⽰正在充电CC/CV 预充电I PRECHAG指⽰正在充电睡眠模式睡眠模式指⽰两灯都不亮检测电池温度是否超过52度？VBATYesYesYesYesYesYesNoNoYesNoNoNoNoNoYesNoNoYes电池检测检测电池是否在？指⽰电池不在NoYes启动预充电时间计数检测电池温度是否超过52度？暂停充电指⽰电池温度过⾼暂停充电暂停充电指⽰电池温度过⾼暂停充电检测电池温度是否超过52度？VBAT指⽰正在充电检测电池温度是否超过52度？检测电池温度是否超过52度？暂停充电指⽰电池温度过⾼暂停充电VBAT启动快速充电时间计数快速充电时间是否到？预充电时间是否到？NoYes错误状态使能I DETECT 指⽰错误状态VBAT>V RCHVBAT>V RCH取消I DETECT 指⽰错误状态充电完成指⽰充电结束电池移除指⽰电池不在错误状态指⽰错误状态置换电池？VBATYesNoYesNoYesNoVBATYesNo图7.1、充电流程图8、HB6295功能描述8.1、锂电池充电介绍图8.1、锂电池充电曲线⽰意图锂电池充电过程主要分为三个阶段：预充、恒流充电和恒压充电.当电池电压过低，需要⼩电流对电池进⾏唤醒充电，恢复深度放电的电池，即电池预充电阶段.恒流充电阶段充电电流保持恒定，同时电池电压不断上升.当电池电压达到⼀定设定的恒压值时进⼊恒压充电阶段，此时充电电流不断下降，直到电流⼩到充电截⾄电流时停⽌充电，在这个过程中电压会略有上升.8.2、预充电电流上电后，如果电池电压低于V LOWV 阈值电压，HB6295启动⼀个预充电过程对电池充电，预充电电流为I PRECHG .预充电时间（t PRECHG ）为总充电时间的1/8.当TTC 接地时，总的充电时间没有限制，预充电时间T PRECHG 固定为40分钟.如果充电时间超过T PRECHG ，电池电压仍低于V LOWV，HB6295停⽌充电并指⽰错误，引脚RED 输出⼀个频率为0.5Hz 的脉冲.上电复位和更换电池都将能退出错误状态. 预充电电流为恒流充电电流的1/5.8.3、恒流充电电流设定电池充电的电流值I CHG ，由外部电流检测电阻R SNS 和管脚ISETIN 的输⼊电压共同设定.设置充电电流，我们⾸先选择R SNS ，R SNS 太⼤会降低充电效率，太⼩则影响检测精度，⼀般取0.1Ω.确定了R SNS 之后，可以通过下⾯的公式计算恒流充电电流.SNSR 20ISETINV CHG I ?=如确定R SNS 为0.1Ω，当管脚ISETIN 接4.2V 参考电压时，此时恒流充电电流为2A.8.4、充电电压设定电池电压低于3.0V （双节电池低于6V ）时进⼊预充电模式；充电截⾄电压4.2V/CELL ；当充电完成后，如果电池由于电流泄漏电压降到4.1V/CELL 以下时，进⼊再充电周期.8.5、充电时间限制HB6295内部对预充电和总充电时间进⾏限制，总的充电时间限制：T CHARGE =C TTC ?K TTC其中，C TTC 为引脚TTC 接的电容值，K TTC 为系数. 当外接10nF 电容时，充电时间为4.66⼩时,如果要延长限制时间，则可以按⽐例增加TTC 脚的外接电容.预充电的时间为总充电时间的1/8，如果在这个时间⾥⾯相应的充电周期没有完成，芯⽚进⼊FAULT 状态.管脚RED 输出脉冲指⽰.8.6、充电截⽌电流在恒压阶段，充电电流值减少到I TERM 时，HB6295内部产⽣EOC 信号，充电截⽌.充电截⽌电流可通过管脚CSAV 外接电阻设置：CSAVSNS TERM R R I ?=4808.7、电池检测对于电池包可移除的应⽤场合，HB6295提供⼀种智能检测电池包的⽅案.上电或 VrchV BAT检测到电池开始充电V BAT >V OREG 施加I WAKE检测到电池开始充电电池不在YESNOYESYES上电时或者由于电池移除及电池放电使V BAT 下降到Vrch 以下时启动电池检测NO图8.2、电池检测流程图充电完成后，电池电压检测脚的电压保持在再充电阈值电压V RCH 以上.由于电池放电或者是电池移除，导致电池电压检测脚的电压低于再充电阈值电压时，HB6298A 启动电池检测过程，如图8.2所⽰.该检测过程，先使能⼀个周期时间为T DETECT 的检测电流(I DETECT )，并检查电池电压是否低于短路阈值电压（V SHORT ）.如果电池电压⾼于V SHOTR ，则检测到电池，启动充电过程，否则，说明电池不在，启动下⼀步检测过程，使能⼀个周期时间为T WAKE 的唤醒电流（I WAKE ），并检查电池电压是否低于再充电阈值电压.如果此时电池电压低于再充电阈值电压，则说明电池在，启动充电过程，否则，说明电池不在，再⼀次执⾏⽆电池检测的第⼀步.图8.3、电池检测波形⽆电池检测的波形如上图所⽰,T DISCHARGE 为1秒,T WAKE 为0.5秒.8.9、睡眠模式当输⼊电压⼩于电池电压时，HB6295进⼊睡眠模式.芯⽚停⽌⼯作.8.10、参考电压HB6295通过管脚V55、REF42产⽣两组电压，管脚V55的电压为5.5V 左右，为内部低压电路提供电源；REF42为4.2V 参考电压，提供基准电压.8.11、充电状态指⽰(STAT1)绿(STAT2)红描述灭灭没有充电、⽆电池或睡眠模式灭亮正在充电亮灭充电完成灭脉冲1(0.5HZ) 故障状态（预充电超时，总充电时间超时，过电压等）灭脉冲2(2.0HZ) 电池温度异常8.12、电池过温保护通过NTC热敏电阻检测电池温度，NTC阻值随着电池温度变化⽽变化，因此当NTC与正常电阻串联对VREF 参考电压进⾏分压，分压值会随着NTC阻值的变化⽽变化，这个电压通过管脚TEMP反馈到芯⽚内部进⾏控制.如下图所⽰, R6 的阻值等于NTC电阻在52℃时阻值的20.5倍.当电池温度⾼于52℃时，RED管脚输出⼀个频率为2Hz的脉冲指⽰信号.如果不需要对电池进⾏过温检测，则可以把NTC替换为阻值为R6的1/2的电阻.(不需要低温保护)VTSBTEMPR6NTC图8.4、NTC连接⽰意图8.14、超时错误恢复由⼯作流程图所⽰，HB6295提供充电超时错误（包括预充电超时和总充电时间超时）的恢复机制.总结如下：情况1：V BAT电压⼤于再充电阈值电压并发⽣超时错误.恢复机制：由于电池对负载放电、⾃放电或者是电池移除，使得电池检测电压降到再充电阈值电压以下.此时，HB6295清除错误状态，并进⼊⽆电池检测过程.此外，上电复位可以清除这种超时错误状态.情况2：充电电压低于再充电阈值电压并发⽣超时错误.恢复机制：发⽣这种情况时，HB6295使能⼀个I DETECT电流.这个⼩电流可⽤来检测电池在不在.只要电池电压低于再充电电压，该电流⼀直保持.如果电池电压⾼于再充电电压，那么HB6295取消I DETECT电流，并执⾏情况1的恢复机制.就是⼀旦电池电压⼜低于再充电阈值电压时，HB6295清除超时错误，并进⼊⽆电池检测过程.上电复位可以清除这种超时错误状态.8.15、输出过电压保护HB6295内置过电压保护功能.当电池电压过⾼时，⽐如说电池突然移除时产⽣的过电压，该功能可以保护器件本⾝和其他元器件.当检测到过电压时，该功能⽴即关闭PWM，并指⽰错误.当电压检测电压低于再充电阈值电压时，该错误解除.8.16、电感选择为了保证系统稳定性，在预充电和恒电流充电阶段，系统需要保证⼯作在连续模式(CCM).根据电感电流公式：BATV)VVV(FSL1ΔIINBATIN?-=其中I?为电感纹波、FS为开关频率，为了保证在预充电和恒流充电均处于CCM模式，I?取预充电电流值，即为恒流充电的1/5,根据输⼊电压要求可以计算出电感值.9、HB6295封装图9.1、TSSOP-24封装图⽰⼀图9.2、TSSOP-24封装图⽰⼆表9.1、封装尺⼨表。

CS0301锂电池,蓄电充电管理芯片特性●适合单节，多节锂电池，蓄电池充电控制●具有涓流、恒流、恒压三种充电方式●采用PWM脉冲宽度调制方式充电●具有短路、过温、过压保护功能●支持双槽式充电器●内置振荡发生电路●内置高精度采样电路●双路LED输出指示●涓流、恒流、饱和电流、恒压、过温值可由外部灵活调节应用手机、对讲机、便携式DVD、数码相机，电动车等电子产品的电池充电器概述CS00301是一款高精度智能型锂电池充电管理芯片，具有功能全、价格低、集成度高，外部电路简单，调节方便，可靠性好等特点。

该芯片采用PWM脉宽调制方式充电，有涓流、恒流、恒压三种充电模式，内置高精度采样电路，电压判断精度高，充电饱和度高，具有多种故障保护功能，逆向漏电流小，与不同的外电路配合，可完全满足单节，多节锂电池，蓄电池充电要求。

该芯片是通过检测电池电压状态来决定充电状态的。

当电池电压低于预充电电压时，芯片自动进行预充电；当电池电压高于预充电电压而低于恒压充电电流时，芯片开始对电池进行恒流充电，充电电流外部可调；当电池电压上升到恒压充电电压以上的时候，芯片自动进入恒压充电；当充电电流小于充饱电流时，充电结束。

当电池充电端口短路时，芯片减小充电电流，进行短路保护；在充电过程中，芯片通过电池内部的热敏电阻，对充电温度进行控制，当电池温度高于设定的温度时，停止充电；当电压恢复到温度内，继续进行充电。

管脚排列极限参数电源电压V dd------ 3.0V ～ 7.0V输入口电压------ -0.5V ～ Vdd+0.5V结温------ 150℃工作温度------ -40 ～+85℃保存温度------ -65 ～+150℃注：超出所列的极限参数可能导致器件的永久性损坏。

以上给出的仅仅是极限范围，在这样的极限条件下工作，器件的技术指标将得不到保证，长期在这种条件下还会影响器件的可靠性。

电学参数功能框图典型应用电路典型应用电路工作参数管脚功能描述端，开漏输出。

产品特点1，可达500MA 充电电流，SOT23-5，单LED 指示灯，5V 输入线性降压，PW40542，可达1000MA 充电电流，SOP8-EP ，双LED 指示灯，5V 输入线性降压,PW40563，可达600MA 充电电流，SOT23-5，单LED 指示灯，5V 输入线性降压，输入输出短路保护4，可达2.50A 充电电流，SOP8-EP ，双LED 指示灯，5V 输入开关降压，PW40525，可达3.0A 充电电流，SOP8-EP ，双LED 指示灯，5V 输入开关降压，PW40356，可达2.0A 充电电流，SOP8-EP ，单LED 指示灯，5-20V 输入开关降压，PW42037，LDO 稳压芯片（2V-80V ），DC-DC 降压芯片，DC-DC 升压芯片选型表PW4054是一款性能优异的单节锂离子电池恒流/恒压线性充电器。

PW4054适合给USB 电源以及适配器电源供电。

基于特殊的内部MOSFET 架构以及防倒充电路，PW4054不需要外接检测电阻和隔离二极管。

当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。

充电电压固定在 4.2V ，而充电电流则可以通过一个电阻器进行外部设置。

当充电电流在达到M A X 终浮充电压之后降至设定值的1/10，芯片将终止充电循环。

当输入电压断开时，PW4054进入睡眠状态，电池漏电流将降到1uA 以下。

PW4054还可以被设置于停机模式，此时芯片静态电流降至25uA 。

PW4054还包括其他特性：欠压锁定，自动再充电和充电状态标志⚫可编程充电电流500mA ⚫无需外接MOSFET ，检测电阻以及隔离二极管⚫恒定电流/恒定电压并具有可在无过热危险的情况下实现充电速率M A X 大化的热调节功能。

⚫精度达到±1%的4.2V 预充电电压⚫用于电池电量检测的充电电流监控器输出⚫自动再充电⚫充电状态输出显示⚫C/10充电终止⚫待机模式下的静态电流为25uA ⚫ 2.9V 涓流充电⚫软启动限制浪涌电流PW4065 是一款完整的单节锂电池充电器，带电池正负极反接保护、 输入电源正负极反接保 护的芯片，兼容大小 3mA-600mA 充电电流。

2/3/4/5/6/7/8/9/10节锂电12/18/24V铅酸充电管理芯片HB6296功能特性简述●适用于2-3-4节，5-7-9或6-8-10节锂离子/锂聚合物高效率同步Buck充电器●8V-60V宽输入电压范围●20mΩ充电电流检测电阻●充电电流高达10A，●0.5％的充电电压控制精度●可选择电池节数：HB6296A-2,3或者4节HB6296B-5,7或者9节HB6296C-6,8或者10节HB6296D- 12V，18V，24V铅酸●4%的可编程充电电流控制精度●恒压充电电压值可通过外接电阻微调●智能电池检测●支持充电器输出与电池间的电阻补偿●内置软启动●开关频率400/300KHz●LED 充电状态指示●电池短路检测，保护●内置过温关断●输出充电电流信息●电池充电过压保护●Cycle-by-cycle限流●外置电池温度检测●外置ISET脚充电使能●睡眠模式电池功耗小于15uA●外置充电时间限制●工作环境温度范围：-20℃～85℃●TSSOP-20或QFN-20封装应用●手持设备●PDVD，PDA和智能手机●笔记本电脑●自充电电池组●独立充电器概述HB6296 为同步开关型高效锂离子/锂聚合物电池充电管理芯片，非常适合于便携式设备的充电管理应用。

HB6296 集高精度电压和输入电流及充电电流调节器、预充、充电状态指示和充电截止等功能于一体，采用TSSOP-20或者QFN-20封装。

HB6296 对电池充电分为三个阶段：预充（Pre-charge ）、恒流（CC/Constant Current）、恒压（CV/Constant V oltage）过程，恒流充电电流通过外部分压电阻决定，恒压充电电压可通过外部电阻微调。

HB6296 集成电池温度检测，过压及短路保护，确保充电芯片安全工作。

HB6296 集成智能电池检测功能及超时错误恢复功能，方便用户使用。

管脚定义HB6296TTC 4ISET 6COMP 7VCC 2STAT220STAT119LX 18HDR 17BOOT16REGN 15LDR 14GND 13SRP10SRN 9DISG 12ISET23CELL 5SLEEP 1THM11VTRIM 8深圳市华太电子有限公司HB6296 典型应用电路CONFIDENTIAL HB6296-DS-v0.9 Page 4模块功能框图THMAGNDSLEEPSTAT2STAT1PGNDLDR LXHDR BSTISETSRPSRNVTRIMCELLVCC REGNTTCDISG最大工作范围电气参数工作流程图功能描述充电流程电池电压检测SRN和GND脚之间的压差。

MAX77818 开关模式电池充电器应用介绍
贸泽电子(Mouser Electronics)开始分销Maxim Integrated 的MAX77818 开关模式充电器。

此款充电器为业界最小且最快的电池充电可设定开关模式充
电器之一，电源管理集成电路(PCIM) 采用了多种充电状态，以安全、快速
地对各种单节锂离子(Li+) 或锂聚合物(Li-poly) 及系统负载充电。

MAX77818 采用Maxim 的专利ModelGauge&trade; (mg5) 电池电量计技术，并具有双输入、壳体接地(FG) 的智能电源路径3.0A 开关模式充电器、反向
快速充电功能，以及最高可承受16VDC 的适配器输入保护功能。

Mouser 分销的Maxim Integrated MAX77818 开关模式充电器在DC-DC 转换器端具有一个4.0MHz 的高切换频率，非常适合于便携式设备。

此双输入
开关模式DC-DC 转换器集成了低损耗开关，支持使用小型元件，进而可降
低额外热量的生成。

该芯片支持升压和降压两种模式。

MAX77818 上的电池
充电电流可设为0A-3.0A，充电器的两个输入端接受适配器/USB (CHIN) 和/ 或无线输入(WCIN)。

无线输入可在为USB-OTG 型配件供电的同时对电池
进行充电，而USB-OTG 输出可提供真负载断开功能并受到可调输出电流限
制的保护。

借助于Maxim 的智能电源选择架构，MAX77818 可支持高达3.0A 的连续（峰值为4A）降压模式电流。

补充模式可通过电池为系统提供高达。

单节/双节线性锂电池充电芯片规格书1、HT6292功能简述1.1、特性● 完全的单节/两节锂离子/锂聚合物电池充电芯片● 极低的热消耗● 集成MOSFET、内置电流检测● 不需要外接反相保护二极管● 0.8％的充电电压精度● 可编程充电电流控制，最大达600mA● 芯片温度热折返保护● NTC 热敏接口监测电池温度● 有无电池检测● LED充电状态指示● 恒压充电电压值可通过外接电阻微调● 可以配置为单节或双节锂电池充电● 短路检测、保护● USB与AC适配器电压输入可选择● 工作环境温度范围：-30℃～70℃● 小型SSOP-16封装1.2、应用● 手持设备，包括医疗手持设备● PDA，移动蜂窝电话及智能手机● 移动仪器，MP3● 自充电电池组● 独立充电器● USB总线供电充电器1.3、概述HT6292为线性锂离子/锂聚合物电池充电芯片，其最低输入电压可低至3.6伏，最大充电电流可达600mA。

HT6292能够编程设计适应各种AC适配器及USB接口。

电池充电分为恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最大为600mA。

如果考虑到热扩散问题时，往往使用限流输出的AC适配器，使用HT6292 则可以兼顾线性充电器、开关型充电的优点：充电快，自耗功率小。

HT6292 集成电流热折返保护电路、短路保护，确保充电芯片安全工作。

HT6292可以检测电池是否过放电，并对过放电的电池进行预充电。

HT6292集成NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作温度。

HT6292 采用SSOP-16封装。

2、HT6292功能框图图1、HT6292功能框图3、 管脚定义图2、HT6292管脚分布图表1、HT6292管脚描述序号 符号 I/O 描述1 VTRIM - 外接电阻微调满充电压 2&3 VIN I 输入电源4CELLI0：两节锂电池充电 1或悬空：单节锂电池充电5 GND - 地6PDNI芯片使能输入： 0：芯片不工作 1或悬空：芯片工作7TOENI0：取消充电时间限制1或悬空：使能内部充电时间限制8 FAULT O FAULT(GREEN)STATUS(RED)描述0 0 没有充电或者无电池 0 1 正在充电 1 0 充电完成 0 PULSE1 故障状态 9STATUSOPULSE2电池温度异常10 CREF - 振荡器外接电容，决定内部振荡频率，同时提供参考时钟 11 TEMP I 温度传感信号输入12 V33 O 输出3.3V 参考电压，提供10mA 驱动能力 13VSELI0：USB 输入，充电电流为适配器输入时的50% 1或悬空：适配器输入14 RREF - 外接电阻控制恒流充电电流 15&16 VOUTO输出，接锂电池4、HT6292电气特性和推荐工作条件表2、HT6292推荐工作条件参数 最小值 典型值 最大值单位备注电源电压 4.5 5.0 6.5 V 单节电池充电电源电压8.8 10.0 11 V 双节电池充电环境温度-20 70 ℃5、HT6292性能参数表3、HT6292性能参数(一节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 3.6 V Standby模式VOUT漏电流 VBAT=3.7V 20 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 4.158 4.20 4.242 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=3.7V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=2.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=3.7V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=2.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=3.7V 600 mA 预充电电流C Ipre RREF=35K、VBAT=2.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 2.7 2.8 3.0 V 再充电阈值电压 Vrhg 3.95 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 2 V 逻辑低电平 VL 0.8 V STATUS/FAULT驱动电流 5 mA表4、HT6292性能参数(双节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 6.4 V Standby模式VOUT漏电流 VBAT=7.4V 40 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 8.316 8.40 8.484 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=7.4V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=4.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=7.4V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=4.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=7.4V 600 mA 预充电电流C Ipre RREF=35K、VBAT=4.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 5.4 5.6 6.0 V 再充电阈值电压 Vrhg 7.9 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 4 V 逻辑低电平 VL 0.4 V STATUS/FAULT驱动电流 5 mA6、HT6292功能描述及管脚应用说明6.1、锂电池充电介绍图3、锂电池充电曲线示意图锂电池充电过程主要分为恒流充电和恒压充电，恒流充电阶段充电电流保持恒定，同时电池电压不断上升。

开关型锂电池充电管理芯片HB6293功能特性简述●适用于单节或两节锂离子/锂聚合物高效率电流模PWM充电器●0.5％的充电电压控制精度●可编程充电电流控制●恒压充电电压值可通过外接电阻微调●智能电池检测●软启动●开关频率600KHz●LED 充电状态指示●短路检测，保护●电池充电过压保护●输入管脚最大耐压20V●充电截止时间外置电容可调●工作环境温度范围：-20℃～70℃●MSOP-10封装应用●手持设备●充电器●移动仪器概述HB6293 为开关型单节或两节锂离子/锂聚合物电池充电管理芯片，非常适合于便携式设备的充电管理应用。

HB6293 集高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体，采用MSOP-10封装。

HB6293 对电池充电分为三个阶段：预充（ Pre-charge ）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。

HB6293 集成过压及短路保护，确保充电芯片安全工作。

HB6293 集成智能电池检测功能及超时错误恢复功能，方便用户使用。

典型应用电路BAT管脚定义HB6293 MSOP-10封装模块功能框图推荐工作条件电气参数典型情况Temp=25℃ VCC=10V典型波形图1 快冲模式开关驱动波形图2 恒压模式开关驱动波形工作流程图功能描述充电流程对于电池不在的情形，BAT脚的电压会在0和V OVP之间不断翻转直到新电池插入。

移除输入电源进入睡眠模式。

当VCC 电压低于UVLO 阈值，或VCC 低于V BAT +250mV ，HB2393进入睡眠模式，电池放电电流达到最小。

充电电流设定电池恒流充电电流值I CHARGE 由下式计算可得：ISETSNS ISETISET CHARGER R V K I ⨯⨯= 其中，V ISET 是ISET 脚的输出电压，在恒流充电阶段为1V ，在预充电阶段为0.2V 。

南京拓微集成电路有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP51002A开关降压8.4V/4.2V锂电池充电器芯片概述TP5100是一款开关降压型双节8.4V/单节4.2V 锂电池充电管理芯片。

其QFN16超小型封装与简单的外围电路，使得TP5100非常适用于便携式设备的大电流充电管理应用。

同时，TP5100内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控。

TP5100具有5V-12V 输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A 。

TP5100采用频率400kHz 的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。

TP5100内置功率PMOSFET 、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。

特性■双/单节8.4V/4.2V 锂电池充电■内置功率MOSFET,开关型工作模式，器件发热少，外围简单■可编程充电电流，0.1A--2A ■可编程预充电电流，20%--100%■红绿LED 充电状态指示■芯片温度保护，过流保护，欠压保护■电池温度保护、电池短路保护■开关频率400KHz ，可用电感4.7uH-22uH ■PWR_ON-电源、电池供电切换控制■小于1％的充电电压控制精度■涓流、恒流、恒压三段充电，保护电池■采用QFN16 4mm*4mm 超小型封装绝对最大额定值■静态输入电源电压（VIN ）：18V ■BA T ：0V ～9V■BA T 短路持续时间：连续■最大结温：120℃■工作环境温度范围：-20℃～85℃■贮存温度范围：-30℃～125℃■引脚温度（焊接时间10秒）：260℃应用■便携式设备、各种充电器■智能手机、PDA 、移动蜂窝电话■MP4、MP5播放器、平板电脑■航模、电动工具、对讲机典型应用VINBATTP5100CHRGSTDBY LXVSVIN=12V10uF1K1415 1. 4. 5. 162.3897GND TS1110u F10uHRs=0.06710u FVS 8.4V 2SLiG RCSR N T CR 1VREG RTRICK0.1uF1012130.1uF0.1u F0.1u FPWR_ON-6BAT+S S 34R 250K0.2Ω（建议两个0.4并联，1206封装）3Ω0.1nF 图1 TP5100为8.4V 双节锂离子电池1.5A 充电应用示意图（如需更高耐压，LX 端RC 电路需接入）VINBATTP5100CHRGSTDBYLXVSVIN=5-12V10uF1K1415 1. 4. 5. 162.3897GND TS1110u F10uHRs=0.06710u FVS4.2V LiG RCSR N T CR 1VREG RTRICK0.1uF1012130.1uF0.1u F0.1u FPWR_ON-6BAT+S S 34R 250K3Ω0.1nF 0.2Ω（建议两个0.4并联，1206封装）图2 TP5100为4.2V 单节锂离子电池1.5A 充电应用示意图封装/订购信息16引脚4mm*4mmQFN16封装顶视图（散热片接地）订单型号TP5100-QFN16器件标记 TP5100 实物图片TP5100功能方框图图3 TP5100功能框图电特性表1 TP5100电特性能参数凡注●表示该指标适合8.4V 、4.2V 模式，否则仅指8.4V ，T A =25℃，VIN=9V ，除特别注明。
