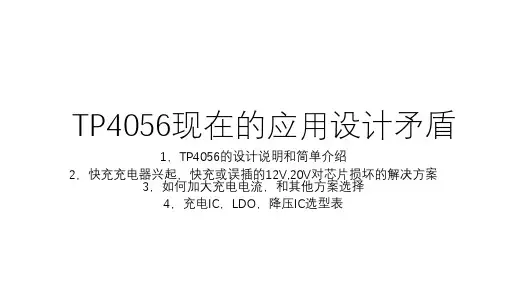

TP4056现在的应用设计矛盾1，TP4056的设计说明和简单介绍2，快充充电器兴起，快充或误插的12V,20V对芯片损坏的解决方案3，如何加大充电电流，和其他方案选择4，充电IC，LDO，降压IC选型表TP4056的设计说明和简单介绍•TP4056是颗常用的锂电池充电管理芯片，可提供达1A的充电电流，应用范围和场景也不少，TP4056 成为便携式应用的理想选择。

TP4056 可以适合USB 电源和适配器电源工作。

•典型电路图和PIN脚：如果TEMP直接接GND，电池温度检测功能取消，其他充电功能正常•TP4056的充电指示灯状态•TP4056的充电电流与Rprog电阻值的关系快充或误插的12V,20V对芯片损坏的解决方案•最近几年的快充手机兴起，快充充电器在市场上随处可见，也是已经很泛滥了。

工厂和终端使用者对于高电压的12V,20V的误插和快充充电器输出高压的防范，和输入浪涌照常芯片损坏都要求有一定的措施和保障设计在电路中。

•这一块应用要求中，目前有两大通用产品：耳机，电子烟。

已经99%都加了保障设计措施，就是加OVP保护芯片，如PW2606，或者PW4056H产品，输入耐压28V，输入过压保护阀值6.5V.（PW4056H1脚拉高工作，TP4056是拉低工作）•PW2606的作用是，输入端耐压可达40V，保护后端电路产品，同时，OVP电压阀值是6.1V，意味着输入电压超过6.1V时，输出关闭。

，例如输入12V时，输出0V，保护开启中；输入降到5V时，输出5V，正常工作。

如何加大充电电流，和其他方案选择•TP4056是不需要电感的线性降压电路，不同于DC-DC降压电路，线性压电路的特点是效率很低，60%左右，DC-DC可达97%•线性的特性限制了充电电流最高也是卡在1A了，只有2两方法来加大电池。

•1，常用2路TP4056并联输出充电，•2，使用DC-DC降压电路的充电IC，如PW4052•n:PW4056H高耐压输入28V版本，同PIN脚TP4056•PW4052的参考电路：•1，单节锂电池3.7V，充满4.2V，充电电流2A•2，带OVP过压保护，防止误插12V充电器时损坏，输入过压6.1V关闭，保证输出通过低于6.1V，超过无输出，同时输入可抗压达40V芯片正常不坏，保护后级其他电路1.PW2609可调设定过压OVP保护芯片，2.PW4052锂电池2.5A充电芯片，选型表。

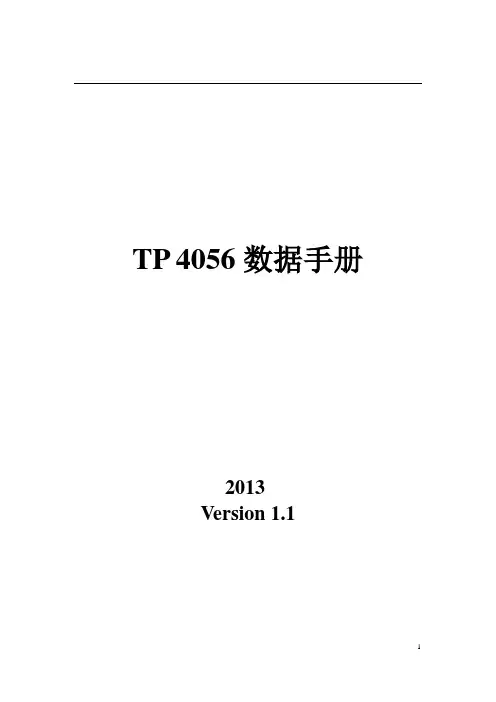

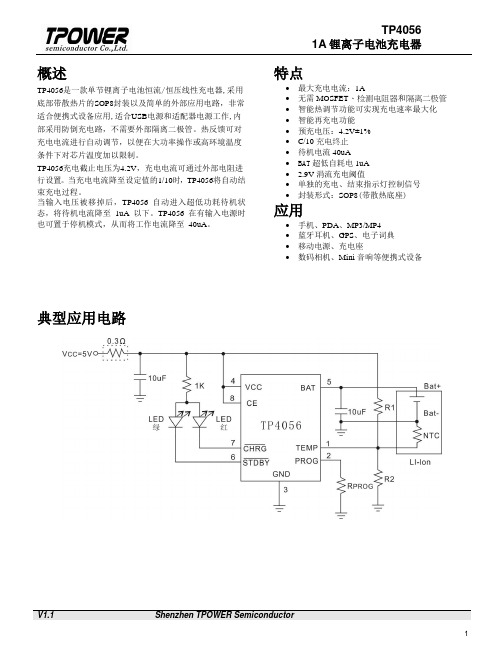

TP4056数据手册2013Version 1.1描述TP4056是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。

其底部带有散热片的SOP8封装与较少的外部元件数目使得成为便携式应用的理想选择。

可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充电电压固定于4.2V，精度可达±1.0%；而充电电流可通过一个电阻器进行外部设置，最大充电电流可达1.5A。

当充电电流在达到最终浮充电压之后降至设定值1/10时，将自动终止充电循环。

当输入电压（交流适配器或USB电源）被拿掉时，自动进入一个低电流状态，将电池漏电流降至2uA以下。

在有电源时也可置于停机模式，以而将供电电流降至55uA。

的其他特点包括电池温度检测、欠压闭锁、自动再充电、2.9V涓流充电和两个用于指示充电、结束的LED状态引脚。

特点• 锂电池正负极反接保护• 高达1500 mA的可编程充电电流• 无需MOSFET、检测电阻器或隔离二极管• 用于单节锂离子电池、采用SOP封装的完整线性充电器•恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能•精度达到±1.0%的4.2V预设充电电压•用于电池电量检测的充电电流监控器输出•自动再充电•充电状态双输出、无电池和故障状态指示•C/10 充电终止•待机模式下的供电电流为55uA；绝对最大额定值• 输入电源电压（VCC）：-0.3V～8V • PROG：-0.3V～VCC+0.3V• BAT：-4.2V～7V• CHRG：-0.3V～10V• STDBY：-0.3V～10V• TEMP：-0.3V～10V• CE：-0.3V～10V• BAT 短路持续时间：连续• BAT 引脚电流：1.8A• PROG 引脚电流：1.8mA• 最大结温：145℃• 工作环境温度范围：-40℃～85℃• 贮存温度范围：-65℃～125℃•引脚温度（焊接时间10 秒）：260℃•2.9V涓流充电器件版本• 电池温度监测功能•软启动限制了浪涌电流•采用8脚SOP-PP封装应用•移动电话、PDA；•MP3、MP4播放器；•数码相机、电子词典；•GPS；•便携式设备、各种充电器完整的充电循环（1000mAh电池）TP4056TP4056TP4056 TP4056TP4056TP4056典型应用TP4056封装/订购信息TP4056TP4056TP4056电特性凡表注•表示该指标适合整个工作温度范围，否则仅指T A=25℃，V CC =5V，除非特别注明。

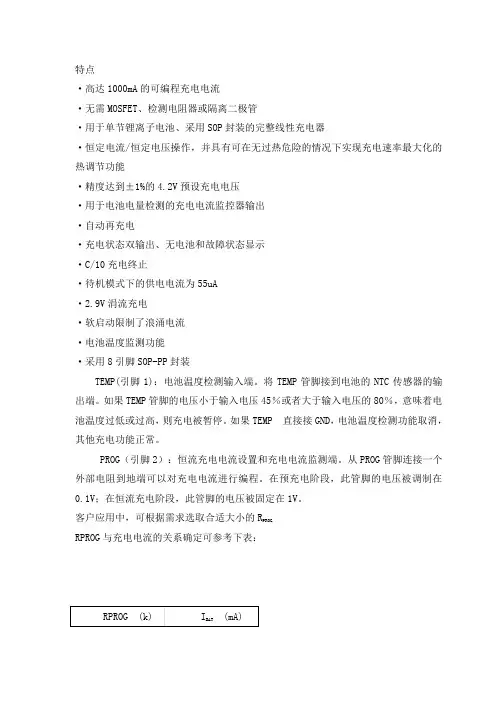

特点·高达1000mA的可编程充电电流·无需MOSFET、检测电阻器或隔离二极管·用于单节锂离子电池、采用SOP封装的完整线性充电器·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能·精度达到±1%的4.2V预设充电电压·用于电池电量检测的充电电流监控器输出·自动再充电·充电状态双输出、无电池和故障状态显示·C/10充电终止·待机模式下的供电电流为55uA·2.9V涓流充电·软启动限制了浪涌电流·电池温度监测功能·采用8引脚SOP-PP封装TEMP(引脚1)：电池温度检测输入端。

将TEMP管脚接到电池的NTC传感器的输出端。

如果TEMP管脚的电压小于输入电压45％或者大于输入电压的80％，意味着电池温度过低或过高，则充电被暂停。

如果TEMP 直接接GND，电池温度检测功能取消，其他充电功能正常。

PROG（引脚2）：恒流充电电流设置和充电电流监测端。

从PROG管脚连接一个外部电阻到地端可以对充电电流进行编程。

在预充电阶段，此管脚的电压被调制在0.1V；在恒流充电阶段，此管脚的电压被固定在1V。

客户应用中，可根据需求选取合适大小的RPROGRPROG与充电电流的关系确定可参考下表：GND（引脚3）：电源地。

Vcc (引脚4)：输入电压正输入端。

此管脚的电压为内部电路的工作电源。

当Vcc与BAT管脚的电压差小于30mV时，TP4056将进入低功耗的停机模式，此时BAT 管脚的电流小于2uABAT（引脚5）：电池连接端。

将电池的正端连接到此管脚。

在芯片被禁止工作或者睡眠模式，BAT管脚的漏电流小于2uA。

BAT管脚向电池提供充电电流和4.2V 的限制电压.STDBY(引6）：电池充电完成指示端。

当电池充电完成时STDBY被内部开关拉到低电平，表示充电完成。

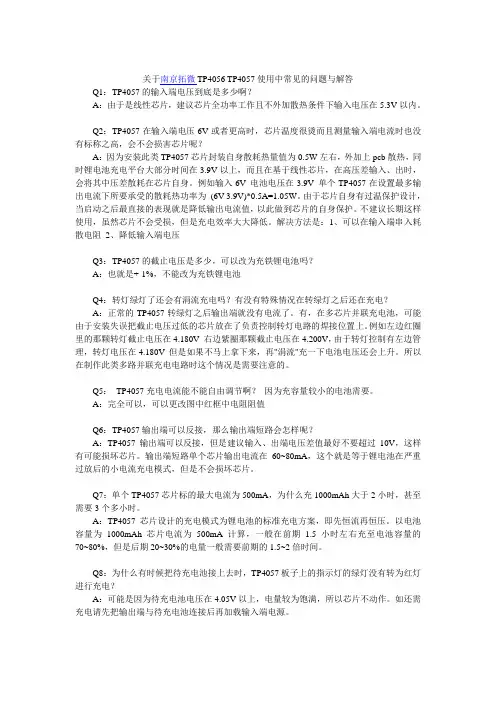

关于南京拓微TP4056 TP4057使用中常见的问题与解答Q1：TP4057的输入端电压到底是多少啊？A：由于是线性芯片，建议芯片全功率工作且不外加散热条件下输入电压在5.3V以内。

Q2：TP4057在输入端电压6V或者更高时，芯片温度很烫而且测量输入端电流时也没有标称之高，会不会损害芯片呢？A：因为安装此类TP4057芯片封装自身散耗热量值为0.5W左右，外加上pcb散热，同时锂电池充电平台大部分时间在3.9V以上，而且在基于线性芯片，在高压差输入、出时，会将其中压差散耗在芯片自身。

例如输入6V 电池电压在3.9V 单个TP4057在设置最多输出电流下所要承受的散耗热功率为(6V-3.9V)*0.5A=1.05W。

由于芯片自身有过温保护设计，当启动之后最直接的表现就是降低输出电流值，以此做到芯片的自身保护。

不建议长期这样使用，虽然芯片不会受损，但是充电效率大大降低。

解决方法是：1、可以在输入端串入耗散电阻2、降低输入端电压Q3：TP4057的截止电压是多少，可以改为充铁锂电池吗？A：也就是+-1%，不能改为充铁锂电池Q4：转灯绿灯了还会有涓流充电吗？有没有特殊情况在转绿灯之后还在充电？A：正常的TP4057转绿灯之后输出端就没有电流了。

有，在多芯片并联充电池，可能由于安装失误把截止电压过低的芯片放在了负责控制转灯电路的焊接位置上。

例如左边红圈里的那颗转灯截止电压在4.180V 右边紫圈那颗截止电压在4.200V，由于转灯控制有左边管理，转灯电压在4.180V 但是如果不马上拿下来，再"涓流"充一下电池电压还会上升。

所以在制作此类多路并联充电电路时这个情况是需要注意的。

Q5：TP4057充电电流能不能自由调节啊？因为充容量较小的电池需要。

A：完全可以，可以更改图中红框中电阻阻值Q6：TP4057输出端可以反接，那么输出端短路会怎样呢？A：TP4057输出端可以反接，但是建议输入、出端电压差值最好不要超过10V，这样有可能损坏芯片。

芯片名称：TP4056测试板：本公司TP4056演示板测试环境：温度20℃测试目的：检测芯片在涓流转恒流及极限热耗散情况下（高温工作）的可靠性测试条件：电源电压：7.0V充电设置电流：1.2A充电电池起始充电电压：2.5V测试结果说明：TP4056经过涓流，恒流，恒压三个充电阶段，芯片在2.9V左右进入恒流状态。

恒流设置为1.2A，由于电源电压设置7V，芯片受热影响自适应而减小充电电流。

（减小电源电压至5V左右则可得到大充电电流）可计算芯片上实际功率为芯片通过的电流×芯片电源端与电池端的压差约为3V即300mA×3V=0.9W 。

约为此封装的热耗散功率。

测试项目：设置1A完整充电情况测试结果说明：完整的充电电流控制。

涓流、恒流、恒压各段充电电流正常。

可以输出超过1A的大电流。

测试项目：1.2A恒流2小时测试测试条件：电源电压5V。

如客户在测试中芯片充电电流过小，请注意以下几点：一，大电流测试中电池电压不应超过4.05V,当电池电压高于4.05V左右后，电流将逐渐减小，进入恒压充电阶段。

二，在测试中，若需要监测充电电流，请将电流表串联在电源端。

不可串联在电池端。

电流表内阻对测试有干扰。

三，我司测试中电源电压为5.028V，即电路板红线连接至电源的电压。

若电源电压为5.2V以上，则由于芯片功率耗散的影响而减小充电电流。

请注意监测电源的实际电压。

测试结论：涓流恒流转换功能正常，芯片在极限热耗散的高温情况下工作正常。

芯片热限制自适应减小电流功能正常。

大电流持续工作可靠性良好。

在充电过程中，设置大电流充电。

电源在5V-8V范围开关上电可靠性良好。

南京拓微集成电路专业化从事专用集成电路设计与销售，在低功耗电源管理类集成电路、微控制器芯片,CMOS图象传感器芯片等数模混合电路方面在国内处于领先地位。

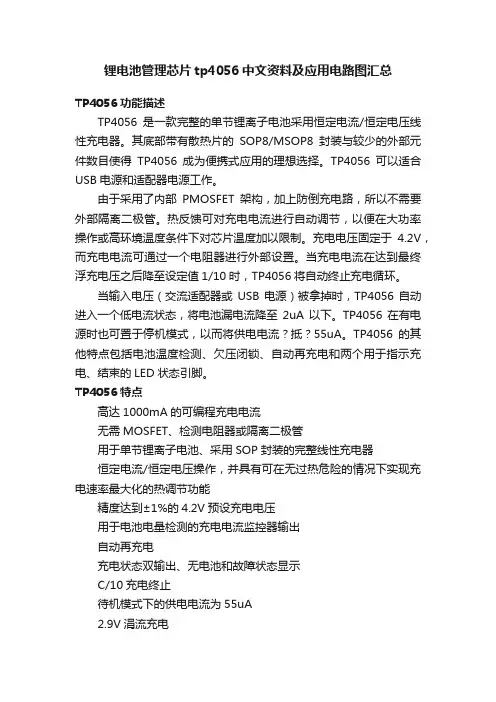

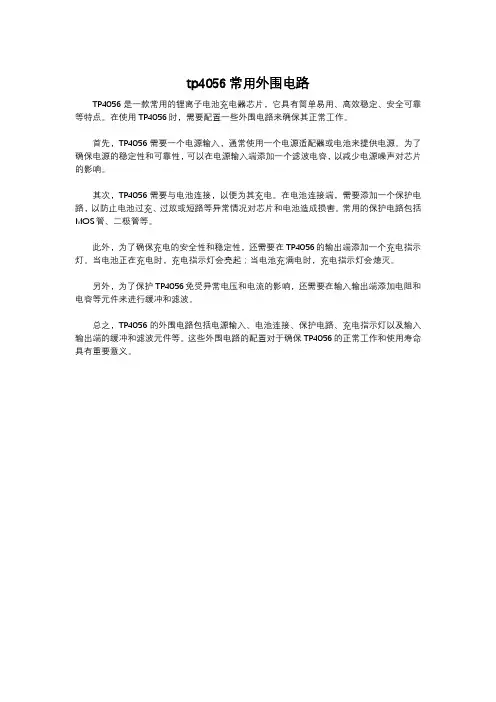

锂电池管理芯片tp4056中文资料及应用电路图汇总TP4056功能描述TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。

其底部带有散热片的SOP8/MSOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。

TP4056可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。

当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。

当输入电压（交流适配器或USB电源）被拿掉时，TP4056自动进入一个低电流状态，将电池漏电流降至2uA以下。

TP4056在有电源时也可置于停机模式，以而将供电电流？抵？55uA。

TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

TP4056特点高达1000mA的可编程充电电流无需MOSFET、检测电阻器或隔离二极管用于单节锂离子电池、采用SOP封装的完整线性充电器恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能精度达到±1%的4.2V预设充电电压用于电池电量检测的充电电流监控器输出自动再充电充电状态双输出、无电池和故障状态显示C/10充电终止待机模式下的供电电流为55uA2.9V涓流充电软启动限制了浪涌电流电池温度监测功能采用8引脚SOP-PP封装TP4056引脚图及其功能TP4056引脚功能TEMP（引脚1）：电池温度检测输入端。

将TEMP管脚接到电流的NTC传感器的输出端。

如果TEMP管脚的电压小于输入电压的45%或者大于输入电压的80%，意味着电池温度过低或过高，则充电被暂停。

如果TEMP直接接GND，电池温度检测功能取消，其他充电功能正常。

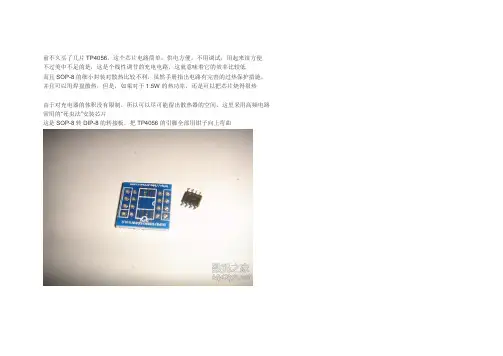

前不久买了几片TP4056，这个芯片电路简单，供电方便，不用调试，用起来很方便不过美中不足的是，这是个线性调节的充电电路，这就意味着它的效率比较低而且SOP-8的细小封装对散热比较不利，虽然手册指出电路有完善的过热保护措施，并且可以用焊盘散热，但是，如果对于1.5W的热功率，还是可以把芯片烧得很热由于对充电器的体积没有限制，所以可以尽可能留出散热器的空间，这里采用高频电路常用的“死虫法”安装芯片这是SOP-8转DIP-8的转接板，把TP4056的引脚全部用钳子向上弯曲目的是芯片肚子向上焊接在PCB上，这就是所谓的“死虫法”看起来就像是一只死去的扁虱找了块覆铜板的边角料，由于电路简单，手工刻制线路再加上那转接板是双针距的，把电流编程电阻和LED限流电阻直接焊在转接板上了为了防止尖峰和毛刺电压引起芯片的损坏，在电源输入端和电池输出端各焊上一个0.1u的贴片陶瓷电容再焊上转接板，接插件，用铜片做成散热器固定在芯片的散热片上螺丝固定，并施加压力本来设计使用双色LED作为指示灯的，可是有且仅有的一只双色LED在焊接前测试时不慎烧坏了，只好改用两个LED做指示，不过也不错背面最后，和被充电池合个影，LG的18650电池，容量早忘了目前用的是一个ADSL猫的5.1V 1A电源供电，考虑到今后可能利用电脑的USB接口供电，所以充电电流只设置为400mA，充空载电压为3.7V的1300mAh锂聚合物电池试验了一下，一个半小时后充电结束，充电时散热器略微有些温热。

SOP-8封装太小了，PCB上挖孔焊接散热器接触面积太小做双面板可以在芯片下散热器的位置放置过孔，然后灌锡做散热，也不错我这个本来打算用内存散热器，结果发现大材小用还不好固定，这样也简单，一颗螺丝+铜片就搞定了。

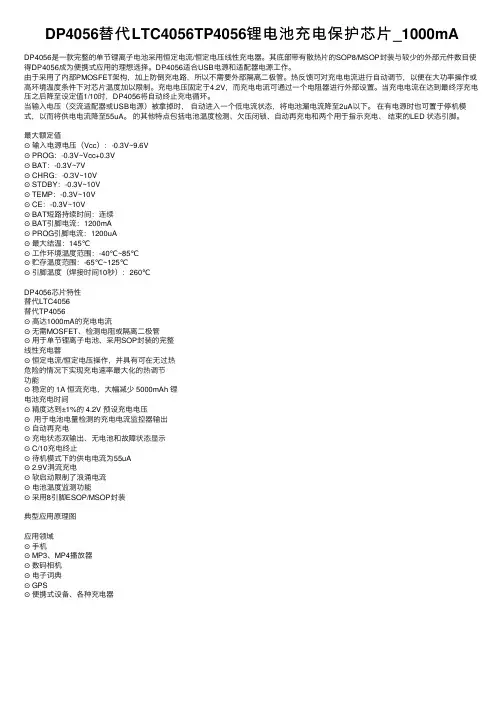

DP4056替代LTC4056TP4056锂电池充电保护芯⽚_1000mADP4056是⼀款完整的单节锂离⼦电池采⽤恒定电流/恒定电压线性充电器。
