电阻和变阻器-综合练习

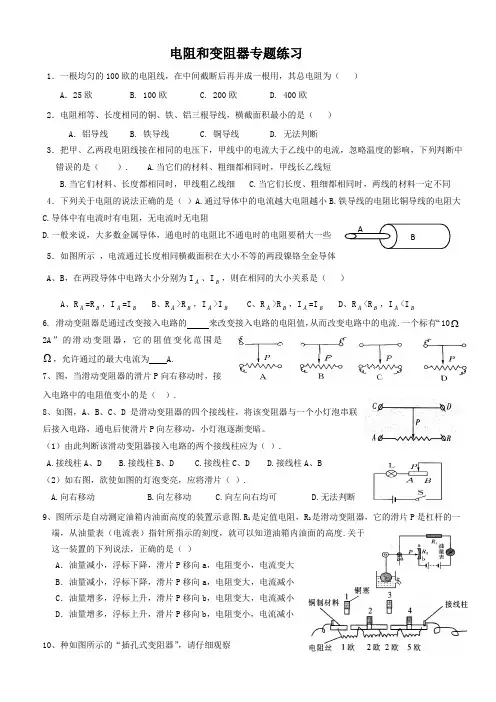

电阻和变阻器专题练习1．一根均匀的100欧的电阻线，在中间截断后再并成一根用，其总电阻为（ ）A ．25欧 B. 100欧 C. 200欧 D. 400欧2．电阻相等、长度相同的铜、铁、铝三根导线，横截面积最小的是（ ）A ．铝导线 B. 铁导线 C. 铜导线 D. 无法判断3．把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（ ）. A.当它们的材料、粗细都相同时，甲线长乙线短B.当它们材料、长度都相同时，甲线粗乙线细C.当它们长度、粗细都相同时，两线的材料一定不同4．下列关于电阻的说法正确的是（ ）A.通过导体中的电流越大电阻越小 B.铁导线的电阻比铜导线的电阻大C.导体中有电流时有电阻，无电流时无电阻D.一般来说，大多数金属导体，通电时的电阻比不通电时的电阻要稍大一些5．如图所示 ，电流通过长度相同横截面积在大小不等的两段镍铬全金导体A 、B ，在两段导体中电路大小分别为I A 、I B ，则在相同的大小关系是（ ）A 、R A =RB ，I A =I B B 、R A >R B ，I A >I BC 、R A >R B ，I A =I BD 、R A <R B ，I A <I B 6. 滑动变阻器是通过改变接入电路的 来改变接入电路的电阻值，从而改变电路中的电流.一个标有“10Ω 2A ”的滑动变阻器，它的阻值变化范围是Ω，允许通过的最大电流为 A.7、图，当滑动变阻器的滑片P 向右移动时，接入电路中的电阻值变小的是（ ）.8、如图，A 、B 、C 、D 是滑动变阻器的四个接线柱，将该变阻器与一个小灯泡串联后接入电路，通电后使滑片P 向左移动，小灯泡逐渐变暗。

（1）由此判断该滑动变阻器接入电路的两个接线柱应为（ ）.A.接线柱A 、DB.接线柱B 、DC.接线柱C 、DD.接线柱A 、B（2）如右图，欲使如图的灯泡变亮，应将滑片（ ）.A.向右移动B.向左移动C.向左向右均可D.无法判断9、图所示是自动测定油箱内油面高度的装置示意图.R 1是定值电阻，R 2是滑动变阻器，它的滑片P 是杠杆的一端，从油量表（电流表）指针所指示的刻度，就可以知道油箱内油面的高度.关于这一装置的下列说法，正确的是（ ）A ．油量减小，浮标下降，滑片P 移向a ，电阻变小，电流变大B ．油量减小，浮标下降，滑片P 移向a ，电阻变大，电流减小C ．油量增多，浮标上升，滑片P 移向b ，电阻变大，电流减小D ．油量增多，浮标上升，滑片P 移向b ，电阻变小，电流减小10、种如图所示的“插孔式变阻器”，请仔细观察后分析，它在原理上和滑动变阻器相同吗？（填“相同”或“不同”）.与滑动变阻器相比，此变阻器的特点是 .当1、3铜塞拔出后，接在电路中的阻值为欧.11、所示，将两个滑动变阻器串联起来连接在电路中，连接时使用了M和N接线柱.若要使两只变阻器的总电阻最大，则滑片（）A．P1和P2都放在最右端 B. P1放在最右端，P2放在最左端C、P1和P2都放在最左端 D. P1放在最左端，P2放在最右端12、动变阻器改变电路中的电流大小时，在闭合开关前，应把滑动变阻器连入电路的阻值调到最大，如图滑片P的位置，正确的是（）.13、示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是（）A、P1向右移动B、P2向右移动C、P1向左移动D、P2向左移动14、如图各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:（）二、作图1、如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2串联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变电路的电流。

初中物理《九年级》第十六章电压电阻-变阻器考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、如图所示是某同学设计的压力计电路原理图。

当闭合开关 S， A板受到向下的压力增大时，接入电路的阻值 ___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把 ___________表改装为压力计。

知识点：变阻器【答案】增大电压【详解】( 1 )如图可知，当压力增大时，滑片 P向下移动，则接入电路的阻值增大。

( 2 )当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。

2、如图甲所示的电路中，在、两点间接入滑动变阻器，要求闭合开关后，在滑片向左滑动的过程中，灯泡的亮度逐渐变亮。

在图中所示的四种接法中，可能实现上述要求的是（）A ．B ．C ．D ．知识点：变阻器【答案】C【详解】滑片向左移动时灯变亮，说明滑动变阻器接入电路的阻值减小，此时左下角的接线柱应接入了电路，上面两个接线柱任选一个即可，故选C 。

3、如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器的金属滑杆升降，通过电压表显示的数据来反应水位升降情况。

水位最低时，滑杆位于的端处。

是一个指示灯，电路各部分接触良好，不计导线电阻。

当水位上升时，连入电路的电阻 ___________（填“变大”“变小”或者“不变”），电压表示数 ___________（填“变大”“变小”或l 知识点：变阻器【答案】电能/ 电功 2505【详解】[1] 电能表盘上标有“ kW·h ”，它是电能的单位，所以它是用来测电能（电功）的仪表。

1某同学有一段导体，他为了使导体的电阻减小，下列采用的方法中正确的是（）A．截短导体的长度. B．增大导体的长度C．增大通过导体的电流D．减小加在导体两端的电压2下列说法中正确的是（）A、铁丝的电阻比铜丝的电阻大B、粗细相同的两根导线，长的导线电阻大C、长短相同的两根导向，细的导线电阻大D、同种材料制成的长短相同的导线，细的导线电阻大.3关于电阻的大小，以下说法正确的是(温度变化的影响忽略不计)( )A．导线越长，导线的电阻越大B．同种材料的导线越长，电阻越大C．同种材料，粗细相同的导线长度越长，电阻越大D．导线越粗，导线的电阻越小4把电阻R1 =3Ω、R2 = 6Ω接入同一电路，关于它们的总电阻（等效电阻）值，下列四个选项中，不可能的是：（）A．9ΩB．2ΩC．9Ω或2ΩD．3Ω5如图所示，电阻箱的示数是___Ω．6(竞赛)把一根粗细均匀的电阻丝变成等边三角形ABC，如图所示，图中D为AB边的中点，如果C、D两端的电阻值为9Ω，则AB两端的电阻值为多少？7使用滑动变阻器改变电路中电流大小时应将滑动变阻器_____联接在电路中,连入电路中的变阻器,在接通电路之前,滑片应滑至______.8.某滑动变阻器上标有“20Ω,3A”的字样,它表示这个电阻器的_____为20Ω,____为3A.9将滑动变阻器连入电路,移动滑片P能够改变连入电路的电阻,如图所示,A、B、C、D四个接线柱只能用两个,则正确的接法有________、________、______和______等四种.但连接________时,电阻可视为零且不变;但连接_______时,阻值最大且不变.10如图所示,变阻器接入电路中,欲使滑片P向左移动时,变阻器接入电路中的电阻值变大,应接入哪两个接线柱?( ) A a、c B a、d C c、d D b、d11如图所示的电路中,开关S闭合前,滑动变阻器的滑片应在______端(填“左”或“右”),滑片P向_____端滑行,才能使电流表示数变大,此时灯泡亮度变_______.当滑片P向右移动时,连入电路中的电阻变_______,电路中的电流变________,灯泡的亮度变_____.12.如图所示,滑片P向右滑动时,使滑动变阻器接入电路的电阻变大的是( )13如图所示,用滑动变阻器控制灯泡的亮度,若要求滑片P向C端滑动时,灯泡变亮,则变阻器连入电路中的正确的接法是( ) A. C接M,D接N B. A接M,B接NC. C接M,A接ND. A接M,D接N14如图所示,将两个滑动变阻器串联起来,把接线柱C、F接入电路,要使两个变阻器接入电路的总电阻最大,则滑片P1与P2的位置为( )A P1在最左端,P2在最右端B P1在最右端,P2在最左端C P1在最左端,P2在最右端D P1在最右端,P2在最右端15．（12•泰安）下列关于导体的说法中，正确的是（）A．一根金属丝被均匀拉长后，它的电阻将变大B．导体中没有电流通过时，导体就没有电阻C．保险丝都是用半导体材料制成的D．粗导线的电阻一定比细导线的电阻大16．（12•三明）关于铜导线，下列说法正确的是（）A．铜导线是导电能力最好的导线B．铜导线均匀拉长后，电阻变小C．铜导线截成两段后并成一根使用，电阻变小D．铜导线的温度升到足够高时，电阻为零17．（12•柳州）导体的电阻是导体本身的一种性质，它的大小（）A．只决定于导体的材料B．只决定于导体的长度C．只决定于导体的横截面积D．决定于导体的材料、长度和横截面积18、如图8所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（）19、滑动变阻器上标有“100Ω 1A”字样，它表示此变阻器的阻值变化范围是___，允许通过的最大电流是____．20 一个阻值为16欧的均匀电阻丝, 把它截成长度相等的四段, 然后再将这四段并起来, 此时这根电阻丝的电阻是( ) A.64欧 B.16欧 C.4欧 D.1欧21 将图所示的电阻箱接到电路上，这时电阻箱在电路中的电阻值为( )A．7欧B．27欧C．427欧D．1427欧22.一段铜丝，对折起来后它的电阻到原来的________,这是因为它的_________变小，而______变大的缘故。

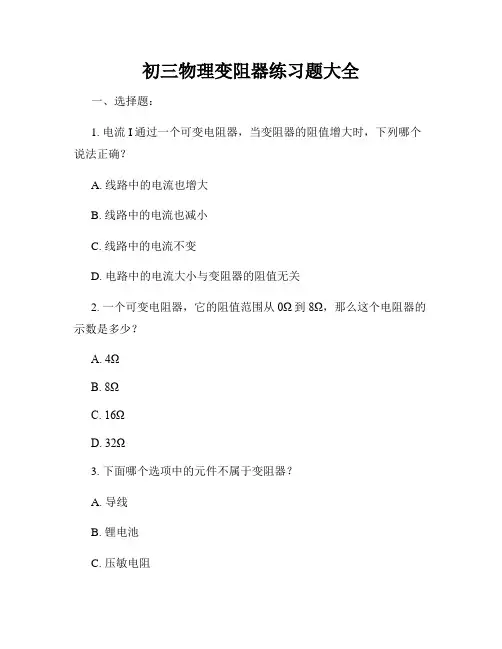

初三物理变阻器练习题大全一、选择题：1. 电流I通过一个可变电阻器，当变阻器的阻值增大时，下列哪个说法正确？A. 线路中的电流也增大B. 线路中的电流也减小C. 线路中的电流不变D. 电路中的电流大小与变阻器的阻值无关2. 一个可变电阻器，它的阻值范围从0Ω到8Ω，那么这个电阻器的示数是多少？A. 4ΩB. 8ΩC. 16ΩD. 32Ω3. 下面哪个选项中的元件不属于变阻器？A. 导线B. 锂电池C. 压敏电阻D. 可变电阻器二、填空题：1. 电流I经过一个可变电阻器，当电阻值为2Ω时，电阻为3Ω，电流大小为____。

2. 一个可变电阻器的阻值范围为4Ω-16Ω，将它改为与之等效的两个固定电阻，阻值分别为____和____。

3. 电池与两个灯泡串联，其中一个灯泡的阻值为8Ω，为了使灯泡发光变亮，将一个可变电阻器接入电路中，当该可变电阻器的阻值为6Ω时，另一灯泡的阻值为____。

三、计算题：1. 一个可变电阻器的阻值为8Ω，当电流为2A时，求电压大小为多少？2. 电流I=0.5A通过一个可变电阻器，当电流大小增加到2A时，可变电阻器的阻值从2Ω变为10Ω，求该电阻器的电压大小变化。

3. 一个可变电阻器的阻值范围为4Ω-16Ω，当阻值为8Ω时，电路中的电流为5A，求该电阻器两端的电压。

四、综合题：电路中有一个可变电阻器，一个电压表和一个电流表。

已知电流表的示数为0.6A，电流表的阻值为0.4Ω，电压表的示数为6V，电压表的内阻为2Ω。

变阻器两端的电压为10V，求可变电阻器的阻值和电流大小。

注意：以上题目可以根据实际情况进行修改和增加，以符合实际教学要求。

以上是初三物理变阻器练习题大全。

希望这些练习题能够帮助你更好地理解和掌握物理变阻器的相关知识。

祝你学习进步！。

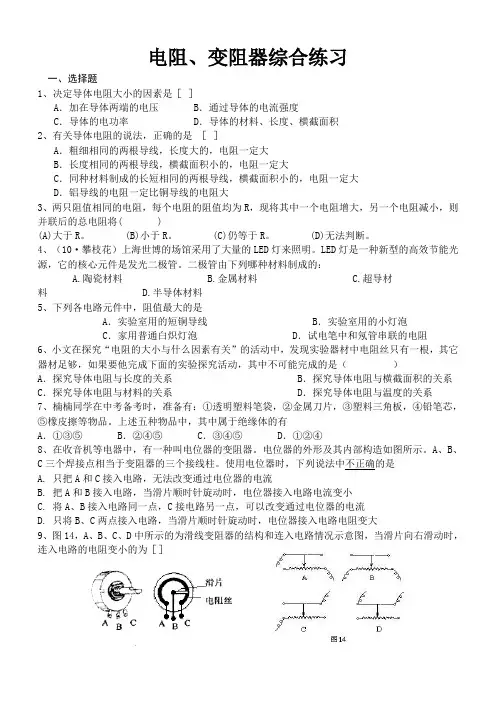

电阻、变阻器综合练习一、选择题1、决定导体电阻大小的因素是［］A．加在导体两端的电压 B．通过导体的电流强度C．导体的电功率 D．导体的材料、长度、横截面积2、有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D．铝导线的电阻一定比铜导线的电阻大3、两只阻值相同的电阻，每个电阻的阻值均为R，现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将( )(A)大于R。

(B)小于R。

(C)仍等于R。

(D)无法判断。

4、（10·攀枝花）上海世博的场馆采用了大量的LED灯来照明。

LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。

二极管由下列哪种材料制成的：A.陶瓷材料B.金属材料C.超导材料 D.半导体材料5、下列各电路元件中，阻值最大的是A．实验室用的短铜导线 B．实验室用的小灯泡C．家用普通白炽灯泡 D．试电笔中和氖管串联的电阻6、小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是（）A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系7、楠楠同学在中考备考时，准备有：①透明塑料笔袋，②金属刀片，③塑料三角板，④铅笔芯，⑤橡皮擦等物品。

上述五种物品中，其中属于绝缘体的有A．①③⑤ B．②④⑤ C．③④⑤ D．①②④8、在收音机等电器中，有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

A、B、C三个焊接点相当于变阻器的三个接线柱。

使用电位器时，下列说法中不正确的是A. 只把A和C接入电路，无法改变通过电位器的电流B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大9、图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］10、重庆高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法中正确的是A．称重表相当于一个电压表是没有作用的B．电路中的R1C．当车辆超重时，称重表的示数越小D．当车辆超重时，称重表的示数越大11、如图所示，闭合开关S，在滑动变阻器的滑片P向左移动过程中，电路中的电流变大。

变阻器专题练习一、选择题1、在收音机等电器中，有一种叫电位器的变阻器。

电位器的外形及其内部构造如下图所示。

A、B、C三个焊接点相当于变阻器的三个接线柱。

使用电位器时，下列说法中不正确的是（）A. 只把A和C接入电路，无法改变通过电位器的电流B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大2、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端3、下图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是：（）4、如图1所示是滑动变阻器的结构示意图，当把滑动变阻器接入电路中并要求当滑片P向B端移动时，电路中的电流变大，则应该把电路的两个接头接在滑动变阻器的（）A、A和B接线柱B、C和D接线柱C、A和C接线柱D、B和D接线柱5、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）6、下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样7、如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小8、如图所示，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是:（）Ａ.电流表示数变大，电压表示数变小，灯变亮;Ｂ.电流表示数变小，电压表示数变小，灯变暗;Ｃ.电流表示数变小，电压表示数变大，灯变亮;Ｄ.电流表示数变大，电压表示数变小，灯变暗.二、填空题9、如图所示，电阻箱的示数是________Ω。

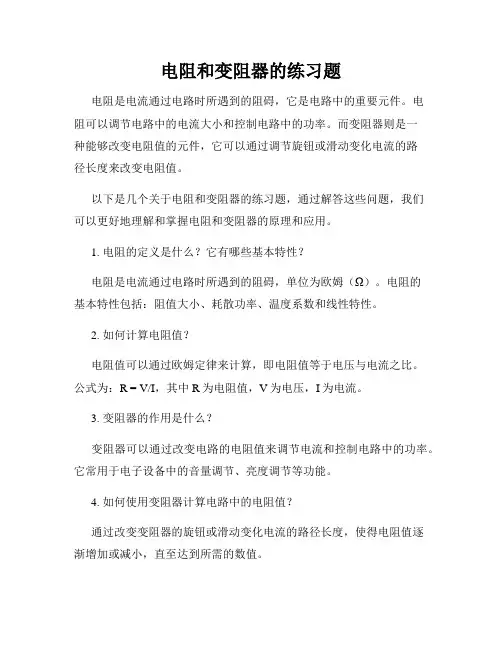

电阻和变阻器的练习题电阻是电流通过电路时所遇到的阻碍，它是电路中的重要元件。

电阻可以调节电路中的电流大小和控制电路中的功率。

而变阻器则是一种能够改变电阻值的元件，它可以通过调节旋钮或滑动变化电流的路径长度来改变电阻值。

以下是几个关于电阻和变阻器的练习题，通过解答这些问题，我们可以更好地理解和掌握电阻和变阻器的原理和应用。

1. 电阻的定义是什么？它有哪些基本特性？电阻是电流通过电路时所遇到的阻碍，单位为欧姆（Ω）。

电阻的基本特性包括：阻值大小、耗散功率、温度系数和线性特性。

2. 如何计算电阻值？电阻值可以通过欧姆定律来计算，即电阻值等于电压与电流之比。

公式为：R = V/I，其中R为电阻值，V为电压，I为电流。

3. 变阻器的作用是什么？变阻器可以通过改变电路的电阻值来调节电流和控制电路中的功率。

它常用于电子设备中的音量调节、亮度调节等功能。

4. 如何使用变阻器计算电路中的电阻值？通过改变变阻器的旋钮或滑动变化电流的路径长度，使得电阻值逐渐增加或减小，直至达到所需的数值。

5. 什么是可调电阻器？可调电阻器是一种可以手动或自动调节电阻值的元件，它与变阻器类似，但能够提供更大的范围和更精确的调节。

6. 什么是电位器？电位器是一种调节器件，它通常用于控制电路中的电压。

与可调电阻器相比，电位器更加精确和稳定，常用于对电路进行精确调节。

7. 电路中的串联电阻和并联电阻有什么区别？串联电阻是指将多个电阻依次连接在一起，电流依次通过各个电阻。

而并联电阻是指将多个电阻同时连接在一个节点上，电流在各个电阻路径中分流。

串联电阻的阻值等于各个电阻之和，而并联电阻的阻值等于各个电阻的倒数之和。

练习题能够帮助我们巩固和加深对电阻和变阻器的理解。

通过实际操作和计算，我们能够更好地掌握电路中电阻的作用和调节电路的方法。

在实际应用中，电阻和变阻器发挥着重要的作用，对于正确使用和调节电路来说，掌握电阻和变阻器的原理和基本操作是至关重要的。

电阻(电阻·变阻器)一、大体概念1.电阻：表示导体对电流阻碍作用。

导体电阻越大，表示导体对电流的阻碍作用越大。

(1)符号：电阻用字母R表示，符号是。

(2)单位：国际单位是欧姆(Ω)，简称欧；其他单位还有千欧(kΩ)、兆欧(MΩ)。

1 kΩ=103Ω，1 MΩ=106Ω。

(3)影响电阻大小因素实验探讨：利用控制变量法去研究每一个因素对电阻大小的影响。

如下图a，b，c，是三根用同一种材料但粗细(横截面积)不同，a，c粗细相同而长短不同；导线d与导线c的长短、粗细都相同，但材料不同。

有实验可知：导体电阻大小与导体的横截面积、长度、材料有关。

其他条件相同时，导体的横截面积越大，电阻越小；其他条件相同时，导体的长度越大，电阻越大。

电阻是导体本身的一种性质。

小问题：家庭用电元件中各部位导电能力都一样吗？2.导体与绝缘体：(1)导体：有大量可以移动的自由电荷。

(2)绝缘体：有很少量可以移动的自由电荷。

(3)导体和绝缘体在必然条件下可以转化。

提出问题：这些元件是通过什么原理来工作的呢？3.变阻器：（1）原理：通过改变接入电路中电阻丝的长度来改变电阻，从而改变电流。

（2）符号：。

滑动变阻器滑动变阻器结构简图（3）连接方式：如图，滑动变阻器A、B、C、D4个接线柱，接AC和接AD是一种方式，接BC和BD是一种方式。

滑动变阻器需要串联在电路上，利用前应将滑片放在阻值最大处。

接AC＝接AD接BC＝接BD（4）变阻器铭牌上标有最大阻值和允许通过的最大电流。

二、例题精讲【例1】★导体的电阻是导体本身的．它的大小决定于导体的、和，还与有关．【测试题】(2021•大连)下列各因素，不属于决定导体电阻大小的因素是()A．导体的长度B．导体的横截面积C．导体的材料D．导体两头的电压电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积、温度有关．与导体两头的电压、通过导体的电流和导体的功率无关．故选D．【例2】★★由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是() A．R1＜R2=R3，I1=I2=I3B．R1=R2＞R3，I1=I2＞I3C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I3【测试题】(2021•东城区)甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是() A．R甲=R乙=R丙B．R甲＜R乙＜R丙C．R甲＞R乙＞R丙D．R甲＞R丙＞R乙因为甲、乙、丙三根电阻丝的材料相同，由于甲、乙的粗细相同，但甲较长，因此甲的电阻大于乙的电阻；又因为乙、丙的长度相同，但丙较粗，而横截面积越小，电阻越大，因此乙的电阻大于丙的电阻；故：R甲＞R乙＞R丙．故选C．【例3】★(2021•大连)温度一按时，关于导线的电阻，下列说法正确的是()A．铁导线的电阻必然比铜导线的电阻大B．粗导线的电阻必然比细导线的电阻小C．将一根导线拉长，其电阻必然变大D．长短、粗细都相同的两根导线，电阻必然相同【测试题】(2021•永州)当温度一按时，比较两根铝导线电阻的大小，下列说法正确的是()A．较粗的导线电阻大B．若它们粗细相同，则较长的导线电阻大C．较细的导线电阻大D．若它们长度相同，则较粗的导线电阻大电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C 都不正确；在温度、横截面积和材料相同，长的铝导线电阻大，故B正确；在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．故选B．【例4】★★长度相等的两根铝导线，若甲的横截面积为20mm2，乙的横截面积是30mm2，则() A．甲的电阻大B．甲、乙的电阻相等 C．乙的电阻大D．无法判断【测试题】一根较粗的铜线被均匀地拉伸为原长的两倍，它的电阻将会()A．变小B．变大C．不变D．无法肯定若将铜线均匀拉长，其材料不变，但铜线的长度变长，横截面积减小，所以铜线得电阻变大．故选B．【例5】★★将电阻为1欧姆的均匀铜棒拉成半径为原来的13的铜线，则这时铜线的电阻为()A．3ΩB．81ΩC．9ΩD．18Ω【测试题】将一根粗细均匀的铝导线从中点处对折后利用，则此时铝导线电阻大小将变成原来的() A．2倍B．1/2 C．1倍D．1/4将铝导线沿中点对折后，导体的材料和温度都没有转变，但导体的长度变成原来的一半，按照电阻与长度的关系可知阻值变成原来定的一半；长度变成原来一半的同时，横截面积变成原来的二倍，按照导体电阻与横截面积的关系可知，电阻又变成一半．所以，此刻的电阻是原来的14．故选D．【例6】★★(2021•天津)如图为滑动变阻器连入电路的示用意，当滑片P向右滑动时，连入电路的电阻变大的是()A．B．C．D．考点：滑动变阻器的使用．解答：(1)滑动变阻器都接上面的接线柱，滑动变阻器被短路．滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻；(2)选择上面一个接线柱，下面选择一个接线柱．滑动变阻器接入的部分取决于下面的接线柱；(3)当滑片P向右滑动时，连入电路的电阻变大，电阻变长，应该接入左半段．下面的接线柱一定接左接线柱，上面的接线柱任意接入．根据以上分析可得向右滑动电阻变大，需要接入下面的左接线柱，故C、D符合题意。

2020中考专题训练---电阻、滑动变阻器一、单选题（共9题；共18分）1.电阻这一物理量的单位是（）A.安培B.欧姆C.伏特D.瓦特【答案】B【解析】【解答】解：A、安培是电流的国际单位；故A错误；B、电阻的国际单位是欧姆，简称欧，符号为Ω．故B正确；C、伏特是电压的国际单位；故C错误；D、瓦特是功率的国际单位；故D错误；故选B【分析】电学中各个物理量都有自己的国际单位；电阻的国际单位是欧姆，简称欧，符号为Ω．2.当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）A. B.C. D.【答案】C【解析】【解答】A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，A不符合题意；B．由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，B不符合题意；C．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，C符合题意；D．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，D 不符合题意。

故答案为：C【分析】滑动变阻器的有效阻值看下端.3.下列关于导体电阻的说法正确的是（）A.长度长的导体，电阻一定大B.横截面积大的导体，电阻一定小C.导体的电阻由其两端的电压和通过的电流来决定D.导体的电阻与导体的材料、长度和横截面积等因素有关【答案】D【解析】【解答】解：在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；AB不符合题意，D符合题意；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；C不符合题意。

故答案为：D。

【分析】影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定.4.材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（）A.a的电阻小于b的电阻B.a的电阻等于b的电阻C.a的电阻大于b的电阻D.无法判断a与b电阻的大小【答案】C【解析】【解答】解：要比较电阻大小需要用到控制变量法．在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻．故选C．【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．5.导体的电阻与下列哪个因素无关（）A.导体的材料B.导体的粗细C.导体的长度D.导体两端的电压【答案】D【解析】【解答】解：A、导体的电阻大小与导体的材料有关，在金属中，银的电阻率是最小的，故A不符合题意．B、导体的电阻还与导体的长度有关，且在其他因素相同的情况下，电阻大小与长度成正比，故B不符合题意．C、导体的电阻还与导体的横截面积有关，且在其他因素相同的情况下．导体电阻大小与横截面积成反比，故C不符合题意．D、影响电阻大小的因素主要有材料、长度、横截面积、温度四个，与导体中的电流和电压是无关的．故D 符合题意．故选D【分析】根据课本的有关电阻决定因素的基础知识可知，导体的电阻大小由四个因素有关：材料；长度；横截面积；温度．将决定因素与选择项对应，即可确定答案．6.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A.小灯泡越亮，表示接入的合金丝电阻越大B.利用此装置只能探究导体电阻大小和横截面积的关系C.利用此装置能探究导体电阻大小和横截面积、长度的关系D.为了准确比较两条合金丝的电阻，可在电路中串联一个电压表【答案】C【解析】【解答】解：A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B 错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．故选C【分析】（1）在此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判断，但是现象不是很明显，效果不好，为了准确比较电阻的大小，可以在电路中串联一只电流表．（2）因为两根电阻丝的材料一样，故运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系．7.有一段镍铬合金丝，下列措施中能减小它的电阻是（）A.减小它的长度B.减小它的横截面积C.减小它两端电压D.增大通过它的电流【答案】A【解析】【解答】解：A、在材料、横截面积相同的条件下，减小导体的长度可以减小电阻，故A正确；B、在材料、长度不变的情况下，减小导体的横截面积，可以增大电阻，故B错误；C、导体电阻是导体的一种属性，与导体两端的电压无关，故C错误；D、导体的电阻与通过导体的电流无关，故D错误．故选A．【分析】导体电阻大小的影响因素有：导体材料、长度、横截面积等，与导体两端的电压和通过导体的电流无关．8.如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．下列说法正确的是（）A.水果电池将电能转化为化学能B.发光二极管是由半导体材料制成的C.一组二极管同时发光说明它们一定是串联的D.如果少串联一个水果电池，二极管将变亮【答案】B【解析】【解答】解：A、水果电池是将化学能转化为电能，故A错误；B、发光二极管是由半导体材料制成的，故B正确；C、一组二极管同时发光，可能是串联，也可能是并联，故C错误；D、如果少串联一个水果电池，电压变小，二极管将变暗，故D错误．故选：B．【分析】水果电池是将化学能转化为电能；导体和绝缘体在一定条件下可以相互转化；两个或多个灯，同时亮、同时灭，可以串联、也可以是并联；电池串联时，得到的电压是每个电池的电压之和．9.将如图甲的滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A.A和BB.B和DC.A和CD.B和C【答案】C【解析】【解答】解：A、接A和B时，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，也就无法改变电流，无法改变灯泡的亮度，这种接法不正确．B、接B和D时，连入电路中的电阻丝是PB部分．当滑片P向C端移动时，PB电阻丝长度变长，电阻变大，则电流变小，电灯L逐渐变暗，这种接法不符合题意要求．C、接A和C时，连入电路中的电阻丝是PA部分．当滑片P向C端移动时，PB电阻丝长度变短，电阻变小，则电流变大，电灯L逐渐变亮，这种接法符合题意要求．D、接B和C时的情况与接B和D的情况是一样的，故不符合题意．故选C．【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．二、填空题（共7题；共14分）10.科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度降低电子元件工作时的温度．这说明石墨烯具有良好的________（选填“导电”或“导热”）性；用半导体材料制成的发光二极管具有________导电的属性．【答案】导热；单向【解析】【解答】解：石墨烯制成的“排热被”能排热，能大幅度降低电子元件工作时的温度，这说明石墨烯具有良好的导热性；用半导体材料制成的二极管具有单向导电性．故答案为：导热；单向．【分析】石墨烯是一种新材料，它的物理性质是延展性好、导电性和导热性好、硬度大、熔点高等，根据它的这些特性结合题目中涉到的特性进行解题；半导体材料有许多独特的功能，例如二极管具有单向导电性．11.如图所示的电阻箱的示数是________Ω．【答案】2098【解析】【解答】解：电阻箱的示数，R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098．【分析】按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．12.人类社会的进步离不开物理学家们的杰出贡献．为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位，如力的单位是________，欧姆是________的单位．【答案】牛顿；电阻【解析】【解答】解：牛顿是英国伟大的物理学家，在力学、光学研究领域取得卓著的成就，物理学以牛顿的名字作为力的单位，符号是N．德国的物理学家欧姆，最先通过实验与理论研究发现了欧姆定律，物理学以欧姆的名字作为电阻的单位，符号是Ω．故答案为：牛顿；电阻．【分析】物理学上的很多单位都是以科学家的名字命名的，例如安培、牛顿、欧姆、焦耳、瓦特、库仑等．13.两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是R A________R B；将它们串联在电路中，如图所示，则通过它们的电流关系是I A________I B．（以上两空均填“＞”、“=”或“＜”）【答案】＜；=【解析】【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，横截面积越大，电阻越小，故R A＜R B；因导体A和B串联，串联时电流处处相同，所以此时I A=I B．故答案为：＜；=．【分析】A和B是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；因两电阻串联，则由串联电路的电流规律可知两导体中的电流关系．14.小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示．电路中有一处明显错误是________；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体________有关．【答案】电流表的正负接线柱接反了；长度【解析】【解答】解：根据实物图可知，电流表的正负接线柱接线错误；闭合开关，改变鳄鱼夹M、N之间距离，即改变了导体的长度，发现灯泡亮度会发生变化，说明导体的电阻与导体长度有关．故答案为：电流表的正负接线柱接反了；长度．【分析】（1）根据电流表的正确接法进行判断；（2）导体的电阻与导体的长度、材料以及横截面积有关．15.电阻是导体对电流的________作用，如图中A、B两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________．【答案】阻碍；小【解析】【解答】解：导体对电流的阻碍作用称为电阻；A、B是两根横截面积相同的铜线，即导体A和B 的材料和横截面积相同、长度不同，由图可知A的长度小于B的长度，所以A的电阻比B的电阻小．故答案为：阻碍；小．【分析】（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握．16.就导电性能来说，金属的导电性能一般比非金属________（选填“强”或“弱”）；有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作________，某些物质在温度极低时，电阻会变成零，这就是________现象．【答案】强；半导体；超导【解析】【解答】解：金属的导电性能一般比较强；介于金属和非金属之间的硅和锗是半导体材料；当物质的电阻变为零时，导电性能极强，属于超导现象；故答案为：强；半导体；超导．【分析】（1）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，如：人体、大地、各种金属、石墨、酸碱盐的溶液等；不容易导电的物体叫绝缘体，如：玻璃、陶瓷、橡胶、塑料等；导电性能介于导体与绝缘体之间的叫半导体，如：硅、锗等；（2）当物质电阻为零时，会出现超导现象．三、作图题（共3题；共9分）17.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键，当滑动变阻器的滑片向右移动时，电压表的示数变小。

实验,探究题1、某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关。

②食盐水溶液的导电性能与溶液的质量有关。

③食盐水溶液的导电性能与溶液中两点间的距离有关。

为了验证猜想，他们设计了如图l3所示的装置，将电路中的a、b两金属片分别插入甲、乙、丙、丁溶液中所示位置(金属片a、b每次插入溶液中的深度都相同)进行探究：（1）食盐水溶液的导电性能可以由来判断；（2）将金属片a、b分别插入甲、乙所示位置可探究猜想(选填序号)，为了探究猜想②应将金属片a、b分别插入两图所示位置；（3）将金属片a、b分别插入乙、丁所示位置，若I乙≠I丁，由此可得到的结论是；（4）这个实验用到了初中物理学中最常用的探究方法是(其它合理均可)（写出一种即可）。

2、某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图所示，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如右图．那么“土壤电池电压的大小与哪些因系有关？”他们提出了以下猜想：猜想1：可能与铜片、锌片插入士壤的深度有关；猜想2：可能与插人土壤的铜片和锌片之间的距离有关为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插人土壤中，保持它们之间的距离不变，改变两金属片插人土壤的深度，并记录相应的电压值，实验数据如下表：(1)下左图是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．(2)请根据实验数据在下右图中作出图像．(3)分析以上数据和图像，可以得出的初步结论是：_________________________（写出一条即可）．注：其它答案只要合理，均可计分（4）他们利用以上装置验证猜想2时，实验中应控制____________不变，改变________________，并依次记录电压表的示数，3、小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图12所示的电路图连接电路.（2）闭合开关，排除故障，用电压表测出L1两端的电压.（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.（4）测出AC间的电压，得出结论.【交流与评估】（1）在拆接电路时，开关必须.（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 .（3）小明用上面的方法不能否测出L2两端的电压，为什么？.（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法.4、在“探究导体的电阻跟哪些因素有关”的实验中。

电阻和变阻器1．导体对电流的叫电阻，电阻是本身的一种，它的大小跟，，和有关．2．电阻的国际单位制主单位是．把导体两端加的电压，导体中通过电流强度是时，导体电阻规定为Ω．如果某导体两端电压是5V，导体通过的电流强度是2A，则导体的电阻是Ω．3．A、B是两根材料相同、长度相同的导体，如果A导体的横截而积是0.5cm2，B导体的横截面积是5mm2，则A导体的电阻B导体的电阻．4．已知1m长，1mm2粗的均匀铜导线的电阻是0.017Ω，则1km长，5mm2粗的均匀铜导线的电阻是Ω．5．（1）滑动变阻器的工作原理是改变导体的来改变导体的电阻．某滑动变阻器的铭牌上标有“50Ω，1A”的字样，它表示此滑动变阻的变化范围是，允许通的最大电流是．（2）把上面的滑动变阻器用如图的符号表示，当滑片P移到最左端时，R AB=；当滑片P置于中点C时，R AB=；当滑片P移至最右端时，R AB=．7．如图所示，电阻箱接入电路中的电阻是．8．横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能9．一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（）A．将铜导线对折起来，接在电路中B．将同样长，同样粗的铝导线代替铜导线接在电路中C．将铜导线用拉丝机拉长至原来2倍D ．将铜导线用拉丝机拉长至原来倍10．下列说法正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．两根长度相同的镍铬合金导线，在温度一定时，横截面积较小的电阻一定大C．长度相同的两根导线，细的导线电阻一定大D．长度相同，材料相同，横截面积也相同的导线，在任何情况下，电阻都一样大11．将如图所示的滑动变阻器接入电路中，要求滑片P向左移动，电路中的电流变小，正确接入电路的接线柱应是（）A．A和C B．A和D C．B和C D．B和D12．如图，将两个滑动变阻器串联起来，连接在电路中，连接时使用了MN接线柱，若要使两只变阻器的总电阻最大，则滑片P1和P2应放在（）A．P12B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端13．如图所示为滑动变阻器的四种连接方法，当变阻器的滑片P向左移动时，电阻值变大的是（）A ．B ．C ．D ．14．请把下图的实物图连接后，滑片P向左滑动，灯泡变暗．15．请把下列电器元件连接成电路，要求：（1）电流表测灯泡中电流，电压表测灯泡两端电压；（2）滑动变阻器串联在电路中，能控制电路，但在连接电路时，滑片P应置于最右端．（3）电流的量程使用0﹣0.6A，电压表的量程使用0﹣15V．（4）根据实物图，再画出电路图．元件在电路图中的顺序与实物图的顺序完全一致．参考答案与试题解析一、填空题：（每空3分计，3&#215;20=60分）1．（18分）导体对电流的阻碍作用叫电阻，电阻是本身的一种性质，它的大小跟材料，长度，横截面积和温度有关．【解答】解：在物理学中，把导体对电流的阻碍作用叫电阻．电阻是导体本身的一种性质，它的大小跟导体的材料（在长度、横截面积相同时，不同的导体电阻不同）、长度（在材料、横截面积相同时，导线越长电阻越大）和横截面积（在材料、长度相同时，导线横截面积越小，电阻越大）有关，另外还与温度（大多数导体的电阻都随温度升高而增大）有关．故答案为：阻碍作用，性质，材料，长度，横截面积，温度．2．（15分）电阻的国际单位制主单位是Ω．把导体两端加1V的电压，导体中通过电流强度是1A时，导体电阻规定为1Ω．如果某导体两端电压是5V，导体通过的电流强度是2A，则导体的电阻是 2.5Ω．【解答】解：电阻的国际单位制主单位是欧姆，简称欧，用符号Ω来表示，并且当导体两端的电压为1V时，并且通过导体的电流为1A时，导体的电阻为1Ω，∵U=5V，I=2A，∴R===2.5Ω．故答案为：Ω，1，1，1，2.5．3．（3分）（2013秋•吴江市校级期中）A、B是两根材料相同、长度相同的导体，如果A导体的横截而积是0.5cm2，B导体的横截面积是5mm2，则A导体的电阻小于B导体的电阻．【解答】解：A、B是两根材料相同、长度相同的导体，横截面积越大电阻越小，A导体的横截而积是0.5cm2，B导体的横截面积是5mm2＜0.5cm2，所以A导体的电阻小于B导体的电阻．故答案为：小于．4．（3分）已知1m长，1mm2粗的均匀铜导线的电阻是0.017Ω，则1km长，5mm2粗的均匀铜导线的电阻是 3.4Ω．【解答】解：1m长，1mm2粗的均匀铜导线的电阻是0.017Ω，则1km长，5mm2粗的均匀铜导线的电阻是：R=0.017×Ω=3.4Ω故答案为：3.4Ω．5．（18分）（1）滑动变阻器的工作原理是改变导体的长度来改变导体的电阻．某滑动变阻器的铭牌上标有“50Ω，1A”的字样，它表示此滑动变阻的变化范围是0～50Ω，允许通的最大电流是1A．（2）把上面的滑动变阻器用如图的符号表示，当滑片P移到最左端时，R AB=0；当滑片P置于中点C时，R AB=25Ω；当滑片P移至最右端时，R AB=50Ω．【解答】解：（1）滑动变阻器的工作原理是改变导体的长度来改变导体的电阻．某滑动变阻器的铭牌上标有“50Ω，1A”的字样，它表示此滑动变阻的变化范围是0～50Ω，允许通的最大电流是1A．（2）由图示滑动变阻器可知，当滑片P移到最左端时，R AB=0Ω；当滑片P置于中点C时，R AB=25Ω；当滑片P移至最右端时，R AB=50Ω．故答案为：长度；0～50Ω；1A．（2）0；25Ω；50Ω．7．（3分）（2011秋•千阳县校级月考）如图所示，电阻箱接入电路中的电阻是3108Ω．【解答】解：由图可知，总电阻R=3×1000Ω+1×100Ω+8×1=3108Ω；故答案为：3108Ω．二、选择题：（每题4分计，4&#215;6=24分）8．（4分）横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【解答】解：长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD 错误，A正确．故选A．9．（4分）（2009秋•永昌县校级期中）一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（）A．将铜导线对折起来，接在电路中B．将同样长，同样粗的铝导线代替铜导线接在电路中C．将铜导线用拉丝机拉长至原来2倍D ．将铜导线用拉丝机拉长至原来倍【解答】解：A、将铜导线对折起来，导体的长度变小，横截面积变大，则电阻变小，A不符合题意；B、其它条件相同，铝导线的电阻大于铜导线的电阻，但不是2倍的关系，所以将同样长，同样粗的铝导线代替铜导线，电阻不会变为原来的2倍，B不符合题意；C、将铜导线用拉丝机拉长至原来2倍，由于铜导线的体积不变，长度变为原来的2倍，横截面积变为原来的二分之一，所以电阻变为原来的4倍，C不符合题意；D、将铜导线用拉丝机拉长至原来倍，体积不变，横截面积变为原来的，所以电阻变为原来的×=2倍，D符合题意．故选D．10．（4分）（2013秋•渑池县校级期中）下列说法正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．两根长度相同的镍铬合金导线，在温度一定时，横截面积较小的电阻一定大C．长度相同的两根导线，细的导线电阻一定大D．长度相同，材料相同，横截面积也相同的导线，在任何情况下，电阻都一样大【解答】解：在温度相同的情况下，电阻率越大，长度越长，横截面积越小的电阻会越大；A、C没有控制变量进行分析，所以说法错误，不符合题意；D、没有考虑温度的影响，所以说法错误，不符合题意；只有B中答案说法正确，符合题意；故选B．11．（4分）（2010秋•顺义区校级期中）将如图所示的滑动变阻器接入电路中，要求滑片P向左移动，电路中的电流变小，正确接入电路的接线柱应是（）A．A和C B．A和D C．B和C D．B和D【解答】解：A、选择接线柱A和C，滑动变阻器接入了左半段，滑片左移，连入电路的电阻丝变短，电阻变小，则电流变大．不符合题意．B、选择接线柱A和D，滑动变阻器接入了左半段，滑片左移，连入电路的电阻丝变短，电阻变小，则电流变大．不符合题意．C、选择接线柱B和C，滑动变阻器接入了右半段，滑片左移，连入电路的电阻丝变长，电阻变大，则电流变小．符合题意．D、选择接线柱B和D，滑动变阻器接入了右半段，滑片左移，连入电路的电阻丝变长，电阻变大，则电流变小．符合题意．故选CD．12．（4分）（2008秋•东城区期末）如图，将两个滑动变阻器串联起来，连接在电路中，连接时使用了MN接线柱，若要使两只变阻器的总电阻最大，则滑片P1和P2应放在（）A．P1和P2都放在最右端B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端【解答】解：如图，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最右端．故选C．13．（4分）（2011秋•金牛区校级期中）如图所示为滑动变阻器的四种连接方法，当变阻器的滑片P向左移动时，电阻值变大的是（）A ．B ．C ．D ．【解答】解：A、滑片左边的电阻线接入了电路，当滑片P向左滑动时，接入电路的电阻丝的长度变短，电阻变小，所以该选项不正确．B、滑片右边的电阻线接入了电路，当滑片P向左滑动时，接入电路的电阻丝的长度变长，电阻变大，所以该选项正确．C、图中将变阻器的下面两个接线柱连入电路，当滑片P向右滑动时，不会改变连入电路的电阻丝的长度，所以不会改变电阻图中接法，所以该选项不正确．D、滑片左边的电阻线接入了电路，当滑片P向左滑动时，接入电路的电阻丝的长度变短，电阻变小，所以该选项不正确．故选B．三、实验及画图题：（1题4分，2题6分）14．（5分）（2012秋•通山县校级月考）请把下图的实物图连接后，滑片P向左滑动，灯泡变暗．【解答】解：滑片P向左滑动，灯泡变暗，说明滑片向左移动时，滑动变阻器接入电路的阻值增大，由电路图可知，滑动变阻器应接B接线柱，把滑动变阻器与电源串联接入电路，电路图如图所示．故答案为：电路图如图所示．15．（11分）请把下列电器元件连接成电路，要求：（1）电流表测灯泡中电流，电压表测灯泡两端电压；（2）滑动变阻器串联在电路中，能控制电路，但在连接电路时，滑片P应置于最右端．（3）电流的量程使用0﹣0.6A，电压表的量程使用0﹣15V．（4）根据实物图，再画出电路图．元件在电路图中的顺序与实物图的顺序完全一致．【解答】解：（1）为了保护电路，连接好电路后，应将滑动变阻器的滑片移至阻值最大处（即最右端），所以应将接线柱ac或ad接入电路中；将干电池串联起来，然后用导线顺次将电源、滑动变阻器、开关、电流表（0～0.6A）和灯泡顺次连接起来，最后将电压表（0～15V）并联在灯泡两端．（2 ）根据实物图画电路图的正确画法，从电源正极开始用导线将各元件用元件符号表示出来．如图所示：。

电阻、滑动变阻器”作图及习题训练作图练习:1按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且 当滑片P 向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑 片P ,都不能改变灯的亮度，你觉得可能的原因是什么？2、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中 画出相应的电路图。

4、在一次实验中需要测量小灯泡两端的电压和通过它的电流 .聪明而粗心的小刚连接了如图 6-30所示的电路•同组的小林发现有错误，主 张拆了以后重新连接，可是时间来不及了 ，小刚眼珠一转，在图示的电 路中只增加了一根导线，电路就正常工作了 •（1） 如果闭合图中所示电路的开关 ，电压表示数、电流表示数情况如何 怎样（2） 在图中画出小刚连接的那根导线 .（用虚线表示）3、如右图中所示，要想把滑动变阻器连入电路中， 并且当滑片P 向右移动时电灯变亮，应该接哪二个接线柱 __________________________i| ------?小灯泡发光情况5、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：（1）连接好实物图；（2）画好正确连接后的电路图；（3）如果要使电铃的声音越来越响，针对你所设计的电路, 说明应该如何调节滑动变阻器基础训练（A级）1. 导体的电阻大小与下列哪个因素无关..？（）A导体的长度 B.导体的横截面积C导体的材料D•导体两端的电压2. 关于电阻，下列说法中正确的是（）A. 绝缘体不容易导电，是因为它们没有电阻B. 导体和绝缘体的电阻大小只跟材料有关C. 将一根铜导线均匀拉长后，其电阻变大D. 铜导线的电阻一定比铝导线的电阻小3. 下列说法中正确的是（）A. 导体电阻都随温度升高而增大图6*28B. 当导体中的电流为零时，导体的电阻不为零C. 温度一定时，又细又长的导体电阻一定大D. 温度一定时，同种材料制成的导线，长导线电阻一定比短导线的大4•有一段裸导线，下列哪一种方法可以减少它的电阻（）A. 把导线对折合在一起B.减少通过导线的电流C.增大导线两端的电压D.把导线拉长一些5.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（A.导线较粗的电阻大B.若它们粗细相同，则导线较长的电阻大C.导线较细的电阻大D.若它们长度相同，则导线较粗的电阻大6. 当将滑动变阻器的滑片P向右移动时，下图中的哪一种连接方法可使变阻器连入电路部分的电7.导体对__________ 作用叫电阻.在国际上，电阻用字母______ 表示.它的单位是阻增大？（）P.曰号疋8. 完成下列单位换算:(1) _____________________ 0 .3M Q = ______________ k Q = Q ;（2）500 Q = ____________ k Q = __________________ M Q9. 将一根镍铬合金丝均匀拉长接入电路，其电阻将；若将这根镍铬合金丝对折后接入电路，其电阻将___________ .（填“增大”、“减小”或“不变”）10. 某同学在研究电阻大小与哪些因素有关的实验时，给一段导线通以1A的电流时，电阻为5欧，如通以3A的电流时，其电阻________________ 5欧；不通电时，其电阻______________ 5欧.（填大于”、小于”或等于”）11. 导体的电阻随其长度的增加而（填“增大”、“减小”或“不变” ）•滑动变阻器是靠改变导体的_______ 来改变接入电路中电阻大小的.实验室用的滑动变阻器上标有“50Q 1A ”中的“ 50 Q”表示 ____________ ,第12题图“ 1A表示_________________ .12. 如所示是学生实验中常用的滑动变阻器。

电阻和变阻器1．下列物理量中，以科学家的名字欧姆作为单位的物理量是（）A．电压 B．电流 C．电阻 D．电功2．电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（）A．只跟导体的材料有关B．只跟导体的长度有关C．只跟导体的横截面积有关D．跟导体的材料、长度、横截面积均有关3．把一段导体均匀拉长后，它的电阻将（）A．变大 B．不变 C．变小 D．无法确定4．关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关5．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关6．关于导体的电阻，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零7．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大8．一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（）A．大于R B．等于R C．小于R D．无法判断其变化9．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（）A．电线的温度引起电阻偏大B．电线的材料引起电阻偏大C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大10．关于电阻的大小，下列说法正确的是（）A．电阻的大小只跟导体的长度有关B．电阻的大小只跟导体的温度有关C．常温下，长度越长的导体，电阻越大D．常温下，材料和长度相同的导体，横截面积越小，电阻越大11．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路12．下列所举的实验仪器中，能直接测量电阻的实验仪器是（）A．电流表B．电压表C．多用电表 D．电能表13．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系14．下列关于导体电阻的说法，正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定大C．导体电阻与导体材料、长度、横截面积等因素有关D．导体电阻由其两端电压和通过的电流来决定15．在同样环境下，比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是（）A．长的大B．一样大C．长的小D．无法确定16．下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系17．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A ．B ．C ．D ．18．电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联19．导体的电阻是导体的一种性质，它的大小由材料、、决定的．20．如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的有关．21．有R1和R2两电阻，已知R1＞R2，通过不同种连接方法得出a，b，c，d 四个不同的阻值（不包括电路短路），且a＞b＞c＞d，则R1=，R2=，（均填“a”、“b”、“c”或“d”）22．为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻．（1）在本实验中电阻R0的作用是；（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化．小明的观点是否正确，理由是；（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实由此可以得出：铅笔芯的电阻随温度的升高而．23．在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：甲：导体的电阻与导体的长度有关．乙：导体的电阻与导体的材料有关．丙：导体的电阻与导体的横截面积有关．（1）实验中应通过比较 的大小，来比较电阻丝电阻的大小，达到验证猜想的目的．（2）若要验证乙同学的猜想，则应该选用 两根电阻丝（填编号）进行对比实验．（3）选用b 、c 两根电阻丝进行对比实验，是为了验证 同学的猜想．24．某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，）实验中，通过比较电路中 的大小，判断导体电阻的大小；（2）为探究导体电阻与导体材料的关系，应控制 和 相同，材料不同的导体进行实验；（3）选取导体 （填导体代号）对比可知：导体电阻大小与导体横截面积有关．25．小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：A ．导体的材料B ．导体的长度C ．导体的横截面积为验证上述猜想，小芳用图甲的器材进行实验，其中①、②、③是镍洛合金丝，④是锰铜丝（1）连接电路时，开关应处于 状态，在M 、N 之间分别接上不同的导体，闭合开关后通过观察 来比较导体电阻的大小．（2）为验证猜想B ，应选用编号为 两根金属丝分别接入电路进行实验 （3）分别将①、③两金属丝接入图中M 、N 两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟 有关（4）小芳同学想进一步测出②的电阻大小，把②接在M 、N 的同时并联上电压表测出其两端的电压为1V ，电流表的示数如图乙所示，此读数为 A ，则②的电阻为 Ω26．如图是小军做“探究影响导体电阻大小的因素”实验所采用的电路，是四根合金丝，用一个电压表分别测出它们两端的电压，得到一次实验部分数据如表所示．）四根金属丝串联在电路中，它们两端的电压之比等于它们的 之比；为探究电阻大小与横截面积的关系，应比较合金丝a 和 两端的电压；合金丝d 两端的电压如图乙所示，示数为 V ．（2）在得到上表数据的过程中， （选填“能”或“不能”） 改变滑动变阻器滑片的位置；为得到更可靠的实验结论，应多次实验，每次测量合金丝两端电压之前，需进行一项实验操作是 ．（3）关于导体电阻与长度的关系，小军还进行了理论探究：某金属丝电阻为R ，长度为L ，若把n 根这样的电阻丝串联在电路中，则总长度为nL ，总电阻为 ，从而得到导体电阻与长度的关系；依此关系，上表中b 合金丝两端的电压应该为 V ． 27．学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5V ）各一个，三根完全相同的合金丝，导线若干．【实验过程】电路如图1所示，将合金丝以不同方式分别接入电路A 、B 之间，回答下列问题：（1）图2是一根合金丝接入电路时电流表的读数，请将其填入表格中． （2）导体电阻的大小跟材料、长度和横截面积的关系．A ．电阻的大小与长度的关系是： ；B ．电阻的大小与横截面积的关系是： ． （3）进行多次测量的目的是 ．（4）此实验也可得出电流与电阻的关系是 ．【拓展】用上述合金材料制成长1m 、横截面积1mm 2的电阻丝的阻值为1Ω．而实验中所用合金丝的横截面积为0.5mm 2，则一根合金丝的电阻为 Ω，长度为 m ．28．学习了电流、电压和电阻知识后，同学拉发现电流与水管中的水流相似、电压与水压差相似．李明和同学们提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似，所以影响导体电阻大小的因素，他们提出了以下猜想： 猜想一：（类比管道长短）导体电阻的大小可能与导体的长度有关； 猜想二：（类比管道粗细）导体电阻的大小可能与导体的横截面积有关． 于是他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如图所示的电路．（1）连接电路时，开关S 应处于 状态（选填“断开”或“闭合”）．闭合开关前滑动变阻器的滑片P 应置于 （选填“a ”或“b ”）位置．（2）闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是 ．比较表中数据，要验证他们的猜想一，可选哪三组数据做比较？ ；比较表中数据，要验证他们的猜想二，可选哪三组数据做比较？ ； （4）本实验采用的研究方法是 ；（5）实验结束后，细心的同学发现还有一个影响电阻的因素没有研究，这个因素是 ．参考答案与试题解析一、选择题（共18小题）1．（2013•南平）下列物理量中，以科学家的名字欧姆作为单位的物理量是（）A．电压 B．电流 C．电阻 D．电功【解答】解：电压、电流、电功的单位分别是伏特、安培、焦耳，故A、B、D不符合题意；电阻的单位是欧姆，C符合题意．故选C．2．（2014•柳州）电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（）A．只跟导体的材料有关B．只跟导体的长度有关C．只跟导体的横截面积有关D．跟导体的材料、长度、横截面积均有关【解答】解：因为影响电阻大小的因素是导体的材料、长度、横截面积和温度；在不考虑温度影响的情况下，它的大小与导体的材料、长度、横截面积有关．故选D．3．（2013•梧州）把一段导体均匀拉长后，它的电阻将（）A．变大 B．不变 C．变小 D．无法确定【解答】解：在导体材料和横截面积一定时，导体越长，电阻越大；材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．故选A4．（2013•凉山州）关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【解答】解：A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．5．（2015•益阳）下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关【解答】解：（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．故选D．6．（2014•西藏）关于导体的电阻，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零【解答】解：电阻是导体对电流的阻碍作用，是导体本身的一种特性．其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．故选C．7．（2015•北京）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大【解答】解：A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD 错误．故选A．8．（2015•株洲）一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（）A．大于RB．等于RC．小于RD．因条件不足，无法判断其变化【解答】解：导线的电阻为R，剪去一半，剩余一半导线的长度为0.5m，则电阻为；再拉长到1m 后，横截面积变为，长度变为2倍，所以电阻为×4=2R；所以它的电阻大于R．故选：A．9．（2015•枣庄）为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（）A．电线的温度引起电阻偏大B．电线的材料引起电阻偏大C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大【解答】解：当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为电线的横截面积小引起电阻偏大．故选D．10．（2015•来宾）关于电阻的大小，下列说法正确的是（）A．电阻的大小只跟导体的长度有关B．电阻的大小只跟导体的温度有关C．常温下，长度越长的导体，电阻越大D．常温下，材料和长度相同的导体，横截面积越小，电阻越大【解答】解：A、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，故A错误；B、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，故B错误；C、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，所以导体长的电阻不一定大，故C错误；D、常温下，材料和长度相同的导体，横截面积越小，电阻越大，故D正确．故选D．11．（2015•莆田）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路【解答】解：AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误．故选C．12．（2015•内江）下列所举的实验仪器中，能直接测量电阻的实验仪器是（）A．电流表B．电压表C．多用电表 D．电能表【解答】解：A、电流表是用于测量电流的；B、电压表是用于测量电压的；C、多用电表可以测量电流、电压或电阻；D、电能表是用于测量电能的；故选C．13．（2015•茂名）小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【解答】解：A、实验时，通过改变连入电阻丝长度，此时横截面积和材料不变，可以探究导体电阻与长度的关系，不符合题意；B、实验时，可以将电阻丝对折起来使用，改变连入电阻丝横截面积，控制长度和材料不变，可以探究导体电阻与横截面积的关系，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、实验时，取一根电阻丝，控制长度、材料和横截面积不变，改变温度，探究导体电阻与温度的关系，不符合题意；故选C14．（2015•百色）下列关于导体电阻的说法，正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定大C．导体电阻与导体材料、长度、横截面积等因素有关D．导体电阻由其两端电压和通过的电流来决定【解答】解：ABC、导体的电阻是导体的一种性质，导体的电阻由导体的长度、横截面积和材料决定；故AB错误，C正确；D、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻与导体两端电压和电流无关；故D错误．故选C．15．（2015•梧州）在同样环境下，比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是（）A．长的大B．一样大C．长的小D．无法确定【解答】解：在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在横截面积和材料相同时，长的铜丝电阻大．故选：A．16．（2015•镇江）下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系【解答】解：A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A正确；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B错误；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C 错误；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D错误．故选A．17．（2014•娄底）电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A ．B ．C ．D ．【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x 的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；所以A选项符合要求；C、D选项中，玻璃与电源并联，它两端的电压不变，不符合题干的要求．故选A．18．（2014•南京）电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【解答】解：电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．二、填空题（共3小题）19．（2015•黑龙江）导体的电阻是导体的一种性质，它的大小由材料、长度、横截面积决定的．【解答】解：电阻是导体的一种性质；导体的电阻大小与它的材料、长度和横截面积有关．故答案为：长度；横截面积．20．（2015•聊城）如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的长度有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的横截面积有关．【解答】解：探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明1的电阻小于2的电阻，故说明导体的电阻跟导体的长度有关．再换将3接入该电路时，即此时2、3的长度相同，但横截面积不同，电流表示数为I3，且I3＞I2，说明3的电阻小于2的电阻，说明导体的电阻跟导体的横截面积有关；故答案为：长度；横截面积；21．（2013•盘锦）有R1和R2两电阻，已知R1＞R2，通过不同种连接方法得出a，b，c，d四个不同的阻值（不包括电路短路），且a＞b＞c＞d，则R1= b，R2=c，（均填“a”、“b”、“c”或“d”）【解答】解：两电阻串联，总电阻等于各电阻之和，大于任意一个；两电阻并联，总电阻的倒数等于各电阻倒数之和，小于任意一个；又因为R1＞R2故有R串＞R1＞R2＞R并，即R1=b，R2=c；故答案为：b；c．三、解答题（共9小题）22．（2015•义乌市）为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻．（1）在本实验中电阻R0的作用是保护电路；（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化．小明的观点是否正确，理由是不正确．因为电路中电源电压及定值电阻R0不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大．所以能够完成实验．；（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实由此可以得出：铅笔芯的电阻随温度的升高而减小．【解答】解：（1）由图可知，铅笔芯与定值电阻R0串联，当温度改变时，在铅笔芯电阻变小，根据欧姆定律可知，电路中的电流越来越大，应该在电路中串联一个定值电阻，这样就可以防止电路中的电流过大而烧坏仪表，即起到保护电路的作用；（2）不正确．电路中电源电压及定值电阻R0不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大．所以能够完成实验．（3）由题可知：R铅=﹣R0，随着酒精灯给铅笔芯加热，其温度升高，由表格可知：电路中电流增大，所以铅笔芯电阻减小．即铅笔芯的电阻随温度的升高而减小．。

电阻、变阻器知识练习题及详细解析【典型例题】类型一、电阻影响电阻大小的因素1.下面有关导体电阻的说法中正确的是（）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流【思路点拨】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关；横截面积、长度相同的铜丝和铁丝，铁丝的电阻大。

【答案】C【解析】导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误；故选C。

【总结升华】题目考查了电阻的性质，电阻为导体一种属性，其大小取决于导线长度、横截面积、材料以及温度有关。

举一反三：【变式】下列关于电阻的说法中，正确的是（）A．导体中有电流时有电阻，无电流时没有电阻B．通过导体的电流越小，它的电阻就越大C．导体两端的电压越大，电阻就越小D．电阻是导体对电流的阻碍作用，导体电阻的大小由自身的条件决定，与导体两端的电压和通过的电流大小无关【答案】D【解析】电阻是导体本身的一种性质，它的大小只决定于导体本身的材料、与导体两端的电压和通过的电流大小无关。

2.（2015•莆田中考）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压 B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路【答案】C【解析】AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误。

【总结升华】本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键。

电阻和变阻器电阻及其影响因素（1）电阻：导体对电流阻碍作用的大小，用字母R表示。

（2）单位：欧姆，简称欧，符号是Ω。

常用单位：千欧（kΩ）、兆欧（MΩ）。

单位换算：1kΩ=1000Ω=103Ω，1MΩ=1000000Ω=106Ω。

（3）电阻的影响因素：长度、横截面积、材料和温度。

探究影响导体电阻大小的因素实验（1）实验方法：①控制变量法：每次只探究其中一个变量（长度、横截面积、材料、温度之一），保持其他三个量不变；②转换法：通过观察灯泡亮度或电流表示数比较导体电阻的大小。

（2）实验结论：①同种材料、横截面积相同的导体，长度越长，电阻越大；②同种材料、长度相同的导体，横截面积越小，电阻越大；③导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积等因素。

滑动变阻器（1）原理：通过改变接入电路中的电阻丝的长度来改变电阻。

（2）作用：①保护电路；②通过改变接入电路中的电阻来改变电路中的电流和部分电路两端的电压。

（3）使用：①应串联在电路中使用；②接线要“一上一下”；③通电前要调至阻值最大处。

（4）电阻箱读数方法：四个旋钮对应的数值乘以对应的倍数后再求和。

半导体和超导现象（1）半导体：有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，称作半导体。

利用半导体材料可以制作二极管、三极管。

（2）超导现象：一些物质当温度下降到某一温度时，电阻会变为0，这就是超导现象，能够发生超导现象的物质叫做超导体。

在发电厂发电、输送电能等方面若能采用超导材料，可以大大降低由于电阻引起的电能损耗。

1．关于导体的电阻，下列说法正确的是()A．粗细相同的两根导线，较长的导线电阻一定大B．镍铬合金丝的电阻一定比铜丝的电阻大C．长短相同的两根导线，横截面积较小的那根电阻一定较大D．同种材料制成的长短相同的两根导线，粗导线的电阻较小2．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。
