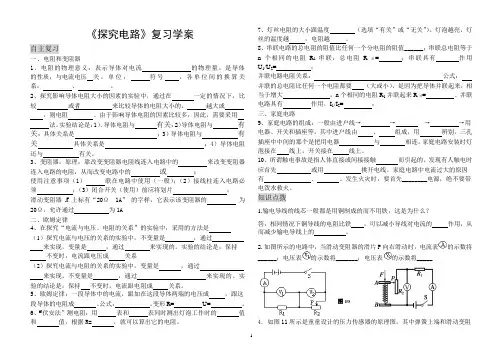

《探究电路》复习学案自主复习一、电阻和变阻器1、电阻的物理意义：表示导体对电流的物理量。

是导体的性质，与电流电压关。

单位：符号，各单位间的换算关系：、。

2、探究影响导体电阻大小的因素的实验中，通过在一定的情况下，比较或者来比较导体的电阻大小的，越大或，则电阻。

由于影响导体电阻的因素比较多，因此，需要采用法。

实验结论是：1）．导体电阻与有关，2）导体电阻与有关，具体关系是；3）导体电阻与有关具体关系是；4）导体电阻还与有关。

3、变阻器：原理：靠改变变阻器电阻线连入电路中的来改变变阻器连入电路的电阻，从而改变电路中的或；使用注意事项（1）联在电路中使用（一般）；（2）接线柱连入电路必须；（3）闭合开关（使用）前应将划片；滑动变阻器R上标有“20Ω1A”的字样，它表示该变阻器的为20Ω，允许通过为1A二、欧姆定律4、在探究“电流与电压、电阻的关系”的实验中，采用的方法是（1）探究电流与电压的关系的实验中，不变量是，通过来实现，变量是，通过来实现的。

实验的结论是：保持不变时，电流跟电压成关系（2）探究电流与电阻的关系的实验中，变量是，通过来实现，不变量是，通过来实现的。

实验的结论是：保持不变时，电流跟电阻成关系。

5、欧姆定律：一段导体中的电流，跟加在这段导体两端的电压成，跟这段导体的电阻成。

公式：。

变形R= U= 。

6、“伏安法”测电阻：用表和表同时测出灯泡工作时的值和值，根据R= ，就可以算出它的电阻。

7、灯丝电阻的大小跟温度（选填“有关”或“无关”）。

灯泡越亮，灯丝的温度越，电阻越。

8、串联电路的总电阻的阻值比任何一个分电阻的阻值______；串联总电阻等于n个相同的电阻R1串联，总电阻R串= ；串联具有作用U1/U2= ；并联电路电阻关系：公式：并联的总电阻比任何一个电阻都要（大或小），是因为把导体并联起来，相当于增大。

n个相同的电阻R1并联起来R并= 。

并联电路具有作用，I1/I2= ；三、家庭电路9、家庭电路的组成：一般由进户线→→→→用电器、开关和插座等。

电学实验中如何选择滑动变阻器电学实验在历年的高考中既是重点，也是难点。

而在绝大多数实验中，都会涉及到滑动变阻器的选择，不同的实验对于滑动变阻器的要求不一样，因此滑动变阻器的合理选择问题便成了电学实验的重点和难点。

高中阶段涉及到滑动变阻器选择的电学实验主要有：测定金属的电阻率、描绘小电珠伏安特性曲线、把电流表改装成电压表、测定电源的电动势和内阻。

这些实验中，关于滑动变阻器的选择问题主要分为两大类：总阻值大小的选择和分压、限流接法的选择。

本文结合一些电学实验题谈一下滑动变阻器的选择问题。

一．总的原则（1）安全性原则。

即所选用的滑动变阻器及其接法，要保证电路的安全。

如果该滑动变阻器的全部电阻连入到电路中，电路中的电流还是超过了电流表的量程，就必须选用滑动变阻器分压接法或者另换总阻值较大的滑动变阻器。

就接法而言，从安全角度来看，分压接法的安全性要高得多。

（2）遵循实际要求原则。

试题中有明确要求时，滑动变阻器及其接法的选择就必须按要求办。

若题目中有“电压从0开始调节”、“要求较大的电压变化范围”等要求时，则选用分压接法，所用滑动变阻器的总阻值要相对小一些（但绝不是越小越好，还要确保自身的安全）；若题目中出现“调节滑动变阻器使电路中电流变化比较明显”等要求，则选用限流电路，滑动变阻器的总阻值应比电路其他部分的总阻值大。

（3）科学性原则。

即根据滑动变阻器总阻值与待测电阻的关系，选择相应的接法。

如果滑动变阻器的总阻值比待测的电阻要小，适合用分压接法；反之，滑动变阻器的总电阻比待测电阻阻值大，则适合用限流接法，此时如果所提供的滑动变阻器有两个，且均满足上述条件，则选择总电阻相对较小的，调节灵敏度高。

二．伏安法测电阻实验中滑动变阻器的选择测定金属的电阻率和描绘小电珠伏安特性曲线，都属于伏安法测电阻的实验，而伏安法测电阻实验中的滑动变阻器的选择正是“选择”问题中最让学生头疼的。

因为，这里面既有滑动变阻器的选择，还有滑动变阻器接法的选择。

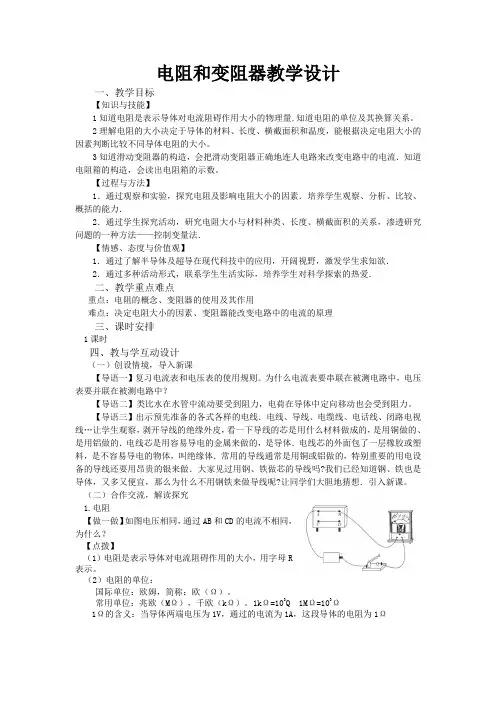

电阻和变阻器教学设计一、教学目标【知识与技能】1知道电阻是表示导体对电流阻碍作用大小的物理量,知道电阻的单位及其换算关系。

2理解电阻的大小决定于导体的材料、长度、横截面积和温度，能根据决定电阻大小的因素判断比较不同导体电阻的大小。

3知道滑动变阻器的构造，会把滑动变阻器正确地连人电路来改变电路中的电流．知道电阻箱的构造，会读出电阻箱的示数。

【过程与方法】1．通过观察和实验，探究电阻及影响电阻大小的因素．培养学生观察、分析、比较、概括的能力．2．通过学生探究活动，研究电阻大小与材料种类、长度、横截面积的关系，渗透研究问题的一种方法——控制变量法．【情感、态度与价值观】1．通过了解半导体及超导在现代科技中的应用，开阔视野，激发学生求知欲．2．通过多种活动形式，联系学生生活实际，培养学生对科学探索的热爱．二、教学重点难点重点：电阻的概念、变阻器的使用及其作用难点：决定电阻大小的因素、变阻器能改变电路中的电流的原理三、课时安排1课时四、教与学互动设计（一）创设情境，导入新课【导语一】复习电流表和电压表的使用规则。

为什么电流表要串联在被测电路中，电压表要并联在被测电路中？【导语二】类比水在水管中流动要受到阻力，电荷在导体中定向移动也会受到阻力。

【导语三】出示预先准备的各式各样的电线．电线、导线、电缆线、电话线、闭路电视线…让学生观察，剥开导线的绝缘外皮，看一下导线的芯是用什么材料做成的，是用铜做的、是用铝做的．电线芯是用容易导电的金属来做的，是导体．电线芯的外面包了一层橡胶或塑料，是不容易导电的物体，叫绝缘体．常用的导线通常是用铜或铝做的，特别重要的用电设备的导线还要用昂贵的银来做．大家见过用钢、铁做芯的导线吗?我们已经知道钢、铁也是导体，又多又便宜，那么为什么不用钢铁来做导线呢?让同学们大胆地猜想．引入新课。

（二）合作交流，解读探究1.电阻【做一做】如图电压相同，通过AB和CD的电流不相同，为什么？【点拨】（1）电阻是表示导体对电流阻碍作用的大小，用字母R表示。

教案：人教版初中物理九年级第十六章电压电阻第四节变阻器一、教学内容本节课的教学内容主要包括变阻器的原理、结构、种类及其在电路中的应用。

教材的章节为人教版初中物理九年级第十六章电压电阻第四节，具体内容包括：1. 变阻器的原理：通过改变接入电路的电阻线的长度，从而改变电阻的大小。

2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。

3. 变阻器的种类：线性变阻器、非线性变阻器。

4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。

二、教学目标1. 了解变阻器的原理、结构、种类及在电路中的应用。

2. 学会使用变阻器进行电路的调节和控制。

3. 培养学生的动手操作能力和观察能力，提高学生的实验技能。

三、教学难点与重点1. 难点：变阻器的原理及其在电路中的应用。

2. 重点：变阻器的结构、种类及其特点。

四、教具与学具准备1. 教具：变阻器、电路图、电源、导线、灯泡等。

2. 学具：学生实验套件、实验记录表等。

五、教学过程1. 实践情景引入：展示一个使用变阻器的电路，让学生观察并描述其作用。

2. 讲解变阻器的原理：通过PPT或黑板，讲解变阻器的工作原理。

3. 展示变阻器的结构：展示不同种类的变阻器，让学生了解其结构特点。

4. 实验操作：引导学生进行实验，使用变阻器调节电路中的电流、电压，观察实验现象。

6. 练习与巩固：布置随堂练习题，让学生巩固所学知识。

六、板书设计1. 变阻器的原理：改变电阻线的长度，改变电阻的大小。

2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。

3. 变阻器的种类：线性变阻器、非线性变阻器。

4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。

七、作业设计1. 请描述变阻器的工作原理。

2. 请列举两种常见的变阻器，并说明其特点。

3. 请画出一个使用变阻器的电路图，并说明其作用。

答案：1. 变阻器的工作原理是通过改变电阻线的长度，从而改变电阻的大小。

2. 常见的变阻器有滑动变阻器和电阻箱。

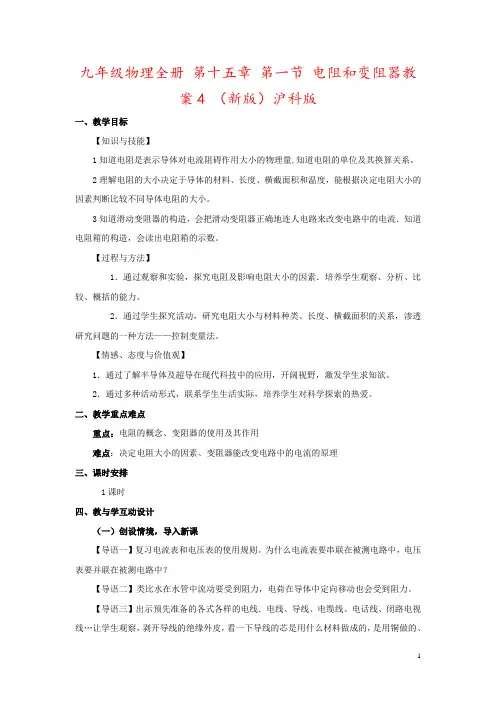

九年级物理全册第十五章第一节电阻和变阻器教案4 （新版）沪科版一、教学目标【知识与技能】1知道电阻是表示导体对电流阻碍作用大小的物理量,知道电阻的单位及其换算关系。

2理解电阻的大小决定于导体的材料、长度、横截面积和温度，能根据决定电阻大小的因素判断比较不同导体电阻的大小。

3知道滑动变阻器的构造，会把滑动变阻器正确地连人电路来改变电路中的电流．知道电阻箱的构造，会读出电阻箱的示数。

【过程与方法】1．通过观察和实验，探究电阻及影响电阻大小的因素．培养学生观察、分析、比较、概括的能力。

2．通过学生探究活动，研究电阻大小与材料种类、长度、横截面积的关系，渗透研究问题的一种方法——控制变量法。

【情感、态度与价值观】1．通过了解半导体及超导在现代科技中的应用，开阔视野，激发学生求知欲。

2．通过多种活动形式，联系学生生活实际，培养学生对科学探索的热爱。

二、教学重点难点重点：电阻的概念、变阻器的使用及其作用难点：决定电阻大小的因素、变阻器能改变电路中的电流的原理三、课时安排1课时四、教与学互动设计（一）创设情境，导入新课【导语一】复习电流表和电压表的使用规则。

为什么电流表要串联在被测电路中，电压表要并联在被测电路中？【导语二】类比水在水管中流动要受到阻力，电荷在导体中定向移动也会受到阻力。

【导语三】出示预先准备的各式各样的电线．电线、导线、电缆线、电话线、闭路电视线…让学生观察，剥开导线的绝缘外皮，看一下导线的芯是用什么材料做成的，是用铜做的、是用铝做的。

电线芯是用容易导电的金属来做的，是导体。

电线芯的外面包了一层橡胶或塑料，是不容易导电的物体，叫绝缘体。

常用的导线通常是用铜或铝做的，特别重要的用电设备的导线还要用昂贵的银来做。

大家见过用钢、铁做芯的导线吗?我们已经知道钢、铁也是导体，又多又便宜，那么为什么不用钢铁来做导线呢?让同学们大胆地猜想。

引入新课。

（二）合作交流，解读探究1.电阻【做一做】如图电压相同，通过AB和CD的电流不相同，为什么？【点拨】（1）电阻是表示导体对电流阻碍作用的大小，用字母R表示。

初中物理电阻器和变阻器【考点精讲】1. 结构及其示意图如图所示：2. 原理：通过改变连入电路中电阻丝的长度来改变电阻的大小。

3. 符号：4. 使用方法：（1）滑动变阻器要与被控制的用电器串联在电路中；（2）将滑动变阻器连入电路中时，应采取“一上一下”两个接线柱的接法；（3）在闭合开关前，应将滑动变阻器的阻值调到最大处。

使用接线柱连入电路的电阻线滑片右移时电阻的变化A、B AB 不变A、C AP 增大A、D AP 增大B、C BP 减小B、D BP 减小C、D 无电阻为05.对于旋盘式电阻箱而言，面板上往往有两个接线柱，四个旋钮，调节旋钮，由两个接线柱就能得出0~9999Ω之间的任意数值的电阻值。

各旋钮对应指示点的读数乘以面板上标记的倍数，然后相加就是两个接线柱间的电阻值。

【典例精析】例题1 如图所示，滑动变阻器有4个接线柱，使用时只需接入其中两个，因此有6种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（）A. 接A和DB. 接B和CC. 接A和BD. 接C和D思路导航：本题考查滑动变阻器的正确连接方法。

滑动变阻器要改变电路中的电阻，必须能改变接入电路中的电阻线的长度，因此正确的接线方法是选择“一上一下”两个接线柱，选项C、D不符合题目要求；当选用电阻线两个接线柱B 和C时，电阻不可变且最大，但是能对电路起保护作用，B不符合题目要求；当选用金属杆上的两个接线柱A和D时，电阻不变且最小（为0），电路中的电流最大，对电路起不到保护作用，可能损坏仪器。

答案：A例题2 电位器是电器设备中常用的电路元件（如图所示），在音响设备中电位器必须与扬声器_________（选填“串”或“并”）联.已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将_______和__________接入电路。

思路导航：电位器实质是滑动变阻器，通过调节滑动变阻器的阻值，来调节通过扬声器的电流。

第15讲变阻器模块一思维导图串知识模块二基础知识全梳理（吃透教材）模块三教材习题学解题（教材原题）模块四核心考点精准练（7大考向）模块五小试牛刀过关测（18题）1.了解滑动变阻器的结构和工作原理；2.掌握滑动变阻器调节阻值大小的方法；3.了解变阻箱的种类，掌握其读数的方法；4.了解变阻器在生活中的应用。

■知识点一、变阻器1. 变阻器（1）定义：通过改变电阻来控制电流的装置，叫做变阻器。

（2）常用的变阻器：①滑动变阻器；②电阻箱。

（3）变阻器的应用：电动车车速变化、收音机及电视机音量的强弱、计算机显示屏的亮度及对比度等，都可以靠变阻器来完成。

2. 滑动变阻器（1）构造：滑动变阻器的构造如图所示：（2）工作原理：通过改变接入电路中的电阻丝的长度来改变电路中电阻的大小。

滑动变阻器只是通过改变接入电路中的电阻丝的长度来改变接入电路的电阻大小，而电阻丝自身的总长度并没有发生变化，即电阻丝的总电阻没有变化。

（3）作用：改变电流、条件电压和保护用电器。

（4）结构示意图和电路图中的符号结构示意图：A 、B 、C 、D 分别表示四个接线柱，P 表示滑片。

元件符号如图所示。

（5）铭牌上各数值的物理意义20Ω：表示此滑动变阻器的最大阻值为20Ω。

使用此滑动变阻器时，接入电路中的阻值可以在0-20Ω之间变化1.5A ：表示此滑动变阻器允许通过的最大电流为1.5A（6）滑动变阻器的使用滑动变阻器一般串联在电路中，连接时应“一上一下”把接线柱接入电路中，并且滑动变阻器的滑片应滑至最大阻值处。

实物图示意图分析及结论结构示意图 变阻器符号20Ω，1.5A接入电路中电阻丝是AP段。

左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是AP段。

左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是BP段。

左移，BP段变长，接入电阻变大；右移，BP段变短，接入电阻变小接入电路中电阻丝是BP段。

电阻变阻器（提高）【要点梳理】要点一：电阻1.定义：电阻表示导体对电流阻碍作用的大小。

2.物理意义：导体对电流阻碍作用的大小。

3.符号：R 电路图中的符号：4.单位：欧姆，简称欧，符号是Ω。

常用单位：千欧、兆欧。

单位换算：1MΩ=1000KΩ，1K Ω=1000Ω。

要点诠释：1．导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大。

电阻是导体本身的一种性质。

2.了解一些电阻值：手电筒的小灯泡—－灯丝的电阻为几欧到十几欧。

日常用的白炽灯—－灯丝的电阻为几百欧到几千欧。

实验室用的1m长的铜导线—－电阻约百分之几欧。

电流表的内阻为零点几欧。

电压表的内阻为几千欧左右。

3.半导电性能介于导体和绝缘体之间，常常称作半导体。

温度、光照、杂质等外界因素对半导体的导电性能有很大的影响。

4.某些物质在很低的温度时，电阻就变成了0，这就是超导现象。

如果把超导现象应用于实际，会给人类带来很大的好处。

要点二：影响电阻大小的因素1.实验过程：（1）电阻大小是否跟导线的长度有关：选用粗细相同、长度不同的两根镍铬合金丝，分别将它们接入电路（如下图所示）中，观察电流表的示数。

比较流过长短不同的镍铬合金丝电流的大小。

（2）电阻的大小是否跟导线的粗细有关：选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流的示数。

比较流过粗细不同的镍铬合金丝电流的大小。

（3）电阻的大小是否跟导线的材料有关：选用长度、横截面积相同，材料不同的镍铬合金丝和铜丝，分别将它们接入电路中。

观察电流表的示数，比较流过材料不同的镍铬合金丝和铜丝的电流的大小。

2．实验方法：控制变量法。

所以讨论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”。

3．结论：导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积等因素有关。

要点诠释：1、一般金属导体的电阻是随着温度的升高而增大，而有些导体电阻，如铅笔芯（石墨），其电阻是随着温度的升高而减小。

第4节变阻器【教学目标】一、知识与技能1.了解变阻器的构造、在电路中的符号，理解变阻器的工作原理；2.通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法.二、过程与方法1.通过理解滑动变阻器的设计、制作过程，了解科学发明创造、科技革新的过程.2.通过探究滑动变阻器的使用方法，培养学生的概括、归纳能力.三、情感、态度与价值观激发学生运用所学知识解释变阻器改变电阻的原理，培养学生的创新能力.【教学重点】滑动变阻器的原理及使用.【教学难点】根据要求正确使用与连接滑动变阻器.【教具准备】不同规格的滑动变阻器、电池组、小灯泡、铅笔（或铅笔芯）、金属夹、导线若干、实物投影仪、多媒体课件等.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】从列举生活中需要改变音量或改变电灯泡亮度的实例（如：演示旋转收音机音量旋钮可以改变音量、旋转调光台灯的控光旋钮可以改变灯的亮度）入手，激发学生强烈的求知欲，引入“变阻器”，提高学生的学习兴趣.（实物演示）【进行新课】知识点1 电阻箱师电阻箱是一种能够表示出阻值大小的变阻器，在电路图中用符号表示，一般有两种电阻箱：旋钮式和插孔式.(1)旋钮式：①使用方法：将电阻箱的两个接线柱连入电路中，调节四个旋钮就能得到0~9999Ω之间的任意整数电阻值.②读数方法：将各旋钮对应的小三角指的数字乘以面板上标记的倍数，然后加在一起就是电阻箱连入电路中的阻值.如图所示是一电阻箱的实物图，该图的示数为3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω.(2)插孔式：①使用方法：插孔式电阻箱的盖上有一排铜块，铜块间有插孔，孔里插有铜塞，插孔下相邻的两个铜块间有电阻线相连.当铜塞插在孔里，就把相邻的两个铜块连在一起，电流就从铜块上通过.当铜塞拔出时，电流通过插孔下面的电阻线，拔出的铜塞越多，连入电路的电阻越大.②读数方法：每个插孔下的电阻线的电阻值都标在插孔旁边.只要把未插入铜塞的插孔旁的数值加在一起，就是接入电路的电阻值.如图所示，将20Ω和50Ω上方的铜塞拔出，其连入电路中的电阻值就是20Ω+50Ω=70Ω.课堂演练完成本课时对应课堂练习.知识点2 滑动变阻器1.探究滑动变阻器的工作原理师请大家自己动手设计电路图将台上的仪器（干电池、灯泡、铅笔芯、开关、导线）连接起来，之后观察灯泡是否会亮，有什么办法可以改变灯泡的亮度？学生将电路连接起来，在探讨改变亮度的问题上很多学生都能够想到改变电压的大小、电阻的大小，但是改变的方法有所不同，有的学生说可以改变干电池的个数，有的学生想到改变电阻丝（铅笔芯）的长度.教师给予适当的引导，告诉学生实际生活中电源的电压220V是确定的，不能改变的，所以只能改变电阻（铅笔芯）的长度.学生动手连接电路，并将连接铅笔芯的导线一端固定，并使另一端滑动，观察灯泡的亮度与接入的铅笔芯的关系.学生思考后回答：连入电路的铅笔芯越长，灯越暗，连入电路的铅笔芯越短，灯越亮.教师总结：电源的电压不变，铅笔芯越长，电阻大，电流小；铅笔芯越短，电阻小，电流大，所以通过改变铅笔芯在电路中的长度来改变电阻，从而改变电路的电流，这就是滑动变阻器的原理.板书：滑动变阻器原理：通过改变连入电路的电阻线的长度→改变电阻→改变电流.2.探究滑动变阻器的结构师请同学们思考如何将一个长电阻线逐步改装成一个滑动变阻器？生：这需要知道滑动变阻器的构造.师同学们回答得很好，在讨论滑动变阻器的构造之前，需要解决以下几个问题：问题1：选择何种材料的导线？——镍铬合金线为使滑动变阻器调节的范围更大，我们还需更长的电阻线，应该选择什么材料最合适？教师给出几种长1m、横截面积1mm2的金属导线在20℃时的电阻值：铜(0.017Ω)、铝(0.027Ω)、铁(0.096Ω)、锰铜(0.44Ω)、镍铬合金(1.1Ω)，让学生进行讨论.最后得出结论：相同长度和横截面积的条件下，镍铬合金的电阻比较大，滑片移动相同距离时，改变的电阻大.问题2：导线太长怎么办？——绕成线圈有同学指出解决办法是将导线绕成线圈，有的同学说，平时我们见到的缝纫机线、弹簧就是这样的.（引导：导线较软，线圈没有支架，容易散乱.）问题3：支架的材料？——绝缘材料（瓷筒）师选作支架的物体材料，是导体还是绝缘体？生：绝缘体.师众多的绝缘材料，用什么材料较好呢？生：硬纸筒，圆木棒，塑料棒（没有同学提到瓷筒）.师很好，这些绝缘材料都可以做支架.但同学们注意，如果用这些材料作变阻器线圈支架的话，它也有缺点，比如，线圈中通过的电流较大时，因导体发热，容易出现什么不好的结果？生：会烧起来.师同学们继续找既能绝缘，又不会出现因电流过大而引发事故的绝缘材料.师生共同讨论后，最终确定用瓷筒.问题4：线圈短路时怎么办？——涂油漆绝缘师紧密排绕的镍铬合金线线圈横向之间会导电，怎么解决这个问题？生：用塑料绝缘.师塑料、油漆等绝缘都可以，但塑料绝缘比油漆绝缘线圈占用的空间大，所以常用油漆绝缘.问题5：怎样改变镍铬合金线的长度？——滑片教师引导学生回忆刚才做的实验，导线一端在铅笔芯上自由滑动.（多媒体演示滑动变阻器的滑片和金属杆）问题6：滑片靠在绝缘油漆上，不能跟镍铬合金线接触时怎么办？——将与滑片接触的镍铬合金线绝缘油漆刮掉.问题7：连接导线夹的导线→金属棒（固定滑片）问题8：为了使之连入电路→加接线柱.接着介绍滑动变阻器的结构示意图.板书：滑动变阻器的结构：电阻丝绕成的线圈、绝缘瓷筒、金属棒、滑片.结构示意图：在电路图中的符号：3.探究滑动变阻器的正确接法师同学们现在可以设计电路，进行实验，在设计和实验过程中弄清下列问题：（用多媒体播放）（1）滑动变阻器有4个接线柱，接入电路时，如果只需接两个，共有几种接法？(2)滑动变阻器哪两个接线柱之间的电阻是不变的？(3)滑动变阻器哪两个接线柱之间的电阻很小，几乎为零？(4)移动滑动变阻器的滑片，哪两个接线柱之间的电阻会随之改变？向哪个方向移动时电阻变大？(5)要使灯泡和变阻器中的电流大小相同，滑动变阻器应该与灯泡串联还是并联？（6）要能改变电路中电流的大小，应使用滑动变阻器的哪两个接线柱？（7）要使灯泡由暗变亮，接通电路前应将滑动变阻器滑片放到什么位置上？实验探究：首先设计出实验电路，接着根据各自制定的计划进行操作.学生操作，教师巡视指导各实验小组的实物连接.实验结束后，各组进行交流，提出发现的问题.师下面请同学们说说你们的收获吧.生1：把A、B或C、D两个接线柱串联接入电路时，灯泡的亮度都不变，说明AB间和CD间的电阻都不变；但是接C、D时灯很亮，说明CD间电阻很小，几乎为零；接AB时灯很暗，说明AB间的电阻很大.生2：要想控制电路中电流的大小，改变小灯泡的亮度，滑动变阻器必须串联接入电路，并使用“一上、一下”两个接线柱.生3：要使灯由暗变亮，接通电路前就应将滑动变阻器滑片放在电阻最大的位置上.但我发现有的组和我们不一样，我们在最左（A）端，他们在最右（B）端，难道最大值位置有两个吗？生4：我也发现了使灯由暗变亮有的从左向右滑，有的从右向左滑.师大家先别着急，我们先请一位同学上台将你们滑动变阻器不同的连接情况画在黑板上.教师引导学生仔细观察比较各组变阻器的连接情况，分析产生区别的原因，进一步弄清滑动变阻器的使用规则及方法.教师总结：滑动变阻器阻值的最大位置及滑片的移动方向，都与变阻器的连接情况有关.如图，如果使用接线柱CA或DA，则电阻丝AP段被接入电路，这时电阻值最大的位置是滑片P应在B端，滑片从B端向A端滑动时，电阻逐渐减小，电流逐渐变大，灯泡由暗变亮；如果使用接线柱CB或DB，则电阻丝PB部分被连入电路，电阻最大值的位置就应是滑片P在A端，而要使灯由暗变亮，滑片要从A端向B端滑动.板书：滑动变阻器的正确接法：上、下各接入一个接线柱，串联在电路中.4.滑动变阻器的铭牌师请同学们思考一下，滑动变阻器滑片上还有一个铭牌，上面写有“50Ω1.5A”是什么意思呢？教师组织学生交流讨论，并积极发言.生1：“50Ω”可能是说这个滑动变阻器的阻值变化范围是0~50Ω，它的最大电阻值就是50Ω.生2：“1.5A”应该是说它能通过1.5A的电流.师同学们分析的很正确.滑动变阻器铭牌上标出的是滑动变阻器的“最大阻值”和允许通过的“最大电流”.因此在使用滑动变阻器的时候要注意以下规则：板书：使用滑动变阻器的注意事项：（1）电路中的电流不能超过滑动变阻器允许通过的最大电流；（2）使用前应将滑片调到阻值最大端.例题教师用多媒体展示练习册中对应题目，先让学生思考，后讲解.5.变阻器的应用师在电路中，变阻器的作用主要是通过调节其电阻值，改变电路中的电流.滑动变阻器一般只在实验室中应用.有些家用电器音量调节的器件也是一种变阻器，通常称为电位器，如教材P70页图16.4-5是一种电位器的结构图,它通过机械式旋钮调节阻值的大小.电位器也可以用在其他电器上，例如，可调亮度的电灯，可调温度的电热毯、电饭锅，等等.下面请同学们在课后通过上网查阅资料了解更多有关变阻器应用的知识.课堂演练完成本课时对应课堂练习.【课堂延展】滑动变阻器和电阻箱的主要异同点：（多媒体展示）【教师结束语】这节课我们学习了能改变电阻大小的装置——滑动变阻器，它的原理是通过改变接入电路中导体的长度来改变电阻大小的，其构造是把较长的涂有绝缘漆的电阻丝绕在瓷筒上，并在滑片与电阻丝接触的地方，将绝缘漆刮去，使滑片与电阻丝接触良好.变阻器也有规格，我们使用时不能超出其规格使用，所以使用前要观察滑动变阻器的铭牌.实际变阻器接入电路时，只需要两个接线柱即可，一般采用“一上一下”的方式，开关闭合前，变阻器调到阻值最大的位置，以保护电路，不至于电流过大.课后作业完成本课时对应课后练习.1.本节课采用探究性教学与多媒体教学相结合的教学方法，改变了以往以老师教学生听为主的传统教学方法，从根本上调动了学生学习的积极性，提高了学生学习的兴趣，大部分学生都能够积极参与思考，参与探究实验，从课后学生的反馈来看，学生基本上能够懂得滑动变阻器的工作原理以及正确使用滑动变阻器的方法.2.本节课的教学充分体现了学生的主体地位，让学生带着问题去设计实验和探究，让学生沿着科学探究的途径，去体验人类认识自然的过程，激发了学生强烈的求知欲望，同时培养了学生的合作精神和科学素养.3.考虑到学生的智力水平、动手能力以及知识结构的不同等原因，因此，到实验室后对学生的座位重新做了编排，把物理成绩好的跟差的分在同一小组，把动手能力强的跟相对较弱的学生分在同一小组，这样更加有利于调动学生的积极性和参与度，发挥小组合作的精神.4.由于变阻器的学习属于技能性训练，因此探究的方式也与前面的学习有所不同，以提出思考性问题的方式展开，并且课本中的思考题只有亲自动手操作，才能深刻体会，所以对学生实验过程中出现的错误要及时纠正，要提醒学生把滑片置于电阻最大位置，然后再合上开关，移动滑片，观察灯泡亮度的变化判断接入电路电阻的大小的变化，让学生学会正确使用滑动变阻器.良好的学习态度能够更好的提高学习能力。

电阻变阻器（基础）【要点梳理】要点一：电阻1.定义：电阻表示导体对电流阻碍作用的大小。

2.物理意义：导体对电流阻碍作用的大小。

3.符号：R 电路图中的符号：4.单位：欧姆，简称欧，符号是Ω。

常用单位：千欧、兆欧。

单位换算：1MΩ=1000KΩ，1K Ω=1000Ω。

要点诠释：1．导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大。

电阻是导体本身的一种性质。

2.了解一些电阻值：手电筒的小灯泡—－灯丝的电阻为几欧到十几欧。

日常用的白炽灯—－灯丝的电阻为几百欧到几千欧。

实验室用的1m长的铜导线—－电阻约百分之几欧。

电流表的内阻为零点几欧。

电压表的内阻为几千欧左右。

3.半导电性能介于导体和绝缘体之间，常常称作半导体。

温度、光照、杂质等外界因素对半导体的导电性能有很大的影响。

4.某些物质在很低的温度时，电阻就变成了0，这就是超导现象。

如果把超导现象应用于实际，会给人类带来很大的好处。

要点二：影响电阻大小的因素1.实验过程：（1）电阻大小是否跟导线的长度有关：选用粗细相同、长度不同的两根镍铬合金丝，分别将它们接入电路（如下图所示）中，观察电流表的示数。

比较流过长短不同的镍铬合金丝电流的大小。

（2）电阻的大小是否跟导线的粗细有关：选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流的示数。

比较流过粗细不同的镍铬合金丝电流的大小。

（3）电阻的大小是否跟导线的材料有关：选用长度、横截面积相同，材料不同的镍铬合金丝和铜丝，分别将它们接入电路中，观察电流表的示数。

比较流过材料不同的镍铬合金丝和铜丝电流的大小。

2．实验方法：控制变量法。

所以讨论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”。

3．结论：导体的电阻是导体本身的一种性质，它的大小与于导体的材料、长度和横截面积等因素有关。

要点诠释：1、一般金属导体的电阻是随着温度的升高而增大，而有些导体电阻，如铅笔芯（石墨），其电阻是随着温度的升高而减小。

九年级物理知识点电阻九年级物理知识点电阻11、电阻：导体对电流的阻碍作用叫电阻。

符号是R，单位是欧姆，简称为欧，符号是，比欧姆大的单位还有兆欧(M)和千欧(k)。

1M=103k，1 k=103，1M=1062、电阻大小的影响因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料(电阻率)、长度(L)和横截面积(S)，还与温度有关。

与导体是否连入电路、是否通电，及它的电流、电压等因素无关。

而且：①导体材料不同，在长度和横截面积相同时，电阻也一般不同;②在材料和横截面积相同时，导体越长，电阻越大;③在材料和长度相同时，导体的横截面积越小，电阻越大;④导体的电阻与导体的温度有关。

对大多数导体来说，温度越高，电阻越大。

只有极少数导体电阻随温度的升高而减小。

(例如玻璃)3由电阻公式R=LS 可知：①将粗细均匀的导体均匀拉长n倍，则电阻变为原来的n2倍;②将粗细均匀的导体折成等长的n段并在一起使用，则电阻变为原来的1 n2 倍。

九年级物理知识点电阻2电阻欧姆定律1.电阻(R):表示导体对电流的作用。

(导体如果对电流的阻碍作用越大，那么电阻就越 )2.电阻(R)的单位:国际单位: ;常用的单位有:兆欧(MΩ)、千欧(KΩ)。

1兆欧= 千欧; 1千欧= 欧。

3.研究影响电阻大小的因素:(1)当导体的长度和横截面积一定时，不同，电阻一般不同。

(2)导体的和相同时，导体越长，电阻越 (3)导体的和相同时，导体的横截面积越大，电阻越 (4)导体的电阻还和有关，对大多数导体来说，越高，电阻越。

4.决定电阻大小的因素:导体的电阻是导体本身的一种性质，它的大小决定于导体的: 、、和。

(电阻与加在导体两端的电压和通过的电流 )5. 的物体叫导体。

的物体叫绝缘体。

橡胶，石墨、陶瓷、人体，塑料，大地，纯水、酸、碱、盐的水溶液、玻璃，空气、，油。

6.导体和绝缘体是没有绝对的界限，在一定条件下可以互相转化。

常温下的玻璃是，而状态的玻璃是。

教学过程一、复习预习1.导体：容易导电的物体。

绝缘体：不容易导电的物体。

物体的导电性能其实与导体对电流的阻碍作用有关。

2.电压是形成电流的原因。

我们发现，当导体两端电压一定时，通过导体的电流不一定相同，那么电流大小还与什么因素有关呢？二、知识讲解考点/易错点1 电阻的概念在物理学中，把导体对电流的阻碍作用叫做这个导体的电阻。

电阻符号是R，国际单位是欧姆，简称欧（Ω）。

常用单位：兆欧（MΩ），千欧（kΩ）。

换算关系：1MΩ=103kΩ=106Ω考点/易错点2 决定导体电阻大小的因素通通过实验探究发现，导体的电阻是导体本身的一种属性，其大小与导体的长度，横截面积，材料及温度有关。

（1）导体的电阻与长度的关系。

在材料与横截面积一定时，导体越长，电阻越大。

事实上，此时导体的电阻与长度成正比。

如一段长1m的合金丝的电阻为1Ω，那么一段长2m的同样粗细的同种合金丝的电阻为2Ω。

（2）导体的电阻与横截面积的关系。

在导体的材料与长度一定的情况下，导体的横截面积越大，电阻越小。

事实上此导体的电阻与横截面积成反比。

如上所述电阻丝，若将其横截面积减小为原来的一半，其电阻会变为原来的2倍。

（3）材料导电性能与电阻的关系。

材料导电性能的好坏可用该材料制成长1m，横截面积为1mm2的导体的电阻来表示。

在常见金属材料中，导电性能最好的材料是银，其次是铜和铝，但银太昂贵，所以平时用的导线都是铜线或铝线。

（4）温度与电阻的关系。

大多数金属都是温度升高时电阻变大，但一般导体的电阻随温度的变化而改变很小，所以在研究一般问题时，往往忽略这个变化，而认为其电阻不随温度而改变。

考点/易错点3 电阻器1.电阻器的概念：具有一定电阻值的元件叫定值电阻，也简称电阻。

2.电阻在电路图中的符号：考点/易错点4 变阻器1.类型：滑动变阻器，电位器，电阻箱2.滑动变阻器的原理：通过改变接入电路中电阻线的长度来改变电阻的。

滑动变阻器的结构：四个接线柱，滑片，金属杆，支架，电阻丝；电阻线是由电阻率大的合金线制成。
