电阻和变阻器(建议收藏)

中考物理复习：电阻和变阻器
2019年中考物理复习：电阻和变阻器
电阻和变阻器
1.电阻（R）：表示导体对电流的阻碍作用。

导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小。

2.电阻（R）的单位：国际单位欧姆（Ω）；常用的单位有兆欧（MΩ）、千欧（KΩ）。

1MΩ=1000KΩ，1KΩ=1000Ω。

3.决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。

（1）在材料相同时，长度越长，横截面积越小，电阻越大；
（2）一般来说，导体的电阻随温度的升高而增大，如金属导体；也有少数导体的电阻随温度的升高而减小，如石墨类导体；
（3）电阻与加在导体两端的电压和通过的电流无关。

4.变阻器：能改变接入电路中电阻大小的元件。

常见的变阻器可分为滑动变阻器和电阻箱。

5.滑动变阻器：
（1）构造：由线圈、瓷管、滑片、金属棒四部分组成。

（2）原理：改变接入电路中电阻线的长度来改变电阻。

（3）作用：通过改变接入电路中的电阻来改变电路中。

电阻和变阻器知识梳理：一、电阻（R）1、概念：导体对电流的阻碍作用叫电阻2、单位：国际单位：欧姆，简称欧（Ω）1MΩ＝1000kΩ1kΩ＝1000Ω3、电阻的图形符号：★二、影响电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小与导体的、和有关（导体电阻还与有关）。

注：导体电阻与通过导体的电流和导体两端的电压无关，不随电流、电压的变化而变化。

★三、滑动变阻器：1、结构示意图：2、工作原理：通过改变来改变接入电路中电阻的大小，进而改变电路中的电流。

3、图形符号：4、使用方法：①“一上一下”②注意电流③阻值最大四、电阻箱：滑动变阻器与电阻箱的区别：滑动变阻器能够连续地改变接入电路的电阻，但不能读出接入的阻值；而电阻箱能够读出接入电路的阻值，但不能连续地改变接入电路的电阻。

基础巩固：1、在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：猜想一：导题电阻跟导体长度有关；猜想二：导题电阻跟导体粗细有关；猜想三：导题电阻跟导体材料有关．同学们想利用如图的电路和表中的导体验证上述猜想．（1）请将猜想一的实验设计思维路补充完整．选取和相同、不同的导体，分别将其接入如图电路中．通过比较电路中的大小，判断导体电阻的大小．（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体（填写导体代号来进行实验）．2、探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是．3、下列关于电阻的说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导电性能好的导体电阻小C．电阻的大小由导体本身的性质决定D．导体的电阻越大，对电流的阻碍作用越小4、关于电阻的大小，下列说法正确的是（ ）A ．电阻的大小只跟导体的长度有关B ．常温下，长度越长的导体，电阻越大C ．电阻的大小只跟导体的温度有关D ．常温下，材料和长度相同的导体，横截面积越小，电阻越大5、将一根导线均匀拉制成横截面积为原来21的细导线，拉制后的细导线与原导线电阻相比（ ）A ．变大B ．不变C ．变小D ．无法判断6、要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）A ．增大导线两端的电压B ．减小导线中的电流C ．将导线拉长后接入电路D ．将导线对折后接入电路7、滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图所示，其中50Ω表示 ；1.2A 表示 ．（第7题） （第8题）8、如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是 （填“AP ”或“BP ”）部分；若要使它连入电路的电阻减小，则滑动片P 应向 ．（填“左”或“右”）移动．9、在如图所示的滑动变阻器连入电路的4种接法中，当滑片P 向左滑动时，滑动变阻器接入电路部分的电阻减小的是（ ）A B C D10、如图是滑动变阻器的结构和连入电路的示意图，当滑片P 向右滑动时，连入电路的电阻变小的是（ ）A ．B ．C ．D ．11、如图所示，电阻箱的示数为 ．（第11题） （第12题）12、滑动变阻器是通过改变 来改变电阻的．如图甲所示，当滑片向C 端移动时，它的电阻值 （填“变大”、“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是 Ω．能力提升：一、影响导体电阻大小的因素：1、探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关③导体的电阻与导体的材料有关实验室提供了4根电阻丝，规格、材料如下表编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B镍铬合金 1.0 0.5C镍铬合金0.5 1.0D 锰铜合金0.5 0.5为了验证上述猜想，他们设计了如下图所示的实验电路．（1）为了验证上述猜想①，应该选用编号为两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想（填序号）．分别将A和D 两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，．（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化（选填“明显”或“不明显”）．（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就了输电线的电阻，从而可以输电线上的电能损失（选填“增大”或“减小”）．2、刚同学从“测小灯泡的电阻”中了解到“金属导体的电阻一般随导体温度的升高而增大”．他想：铅笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系．其依据是：电压一定时，电阻越小，电流．（2）小刚设计了如图1所示的电路．主要实验过程：①先将H 型铅笔芯接入电路，闭合开关，测量并记录通过它的电流；② ，每隔10s 测量并记录通过它的电流； ③再分别将HB 型、2B 型铅笔芯接入电路，重复以上实验过程．（3）下表是小刚他们记录的实验数据：加热时间/s0 10 20 30 通过铅笔芯的电流I /A H 0.16 0.18 0.20 0.22 HB 0.24 0.32 0.36 2B 0.30 0.36 0.40 0.44由于同学粗心，漏掉了其中一个数据，请你按（图2）电流表示数补上： A ，分析表中数据可以初步得出：铅笔芯的电阻随温度的升高而 ．（4）你认为小刚他们的实验存在什么不足，写出其中一条： ．3、甲、乙、丙三根电阻丝由同种材料组成，甲、乙同样粗细，但乙较长，乙、丙长度相同，但丙比乙粗，则三根电阻丝中 的电阻最大．4、有A 、B 、C 、D 四根导线，A 是镍鉻合金线，其余三根是铜线；B 、C 粗细相同，C 长B 短；C 、D 长度相同，C 粗D 细；A 、D 长度、粗细均相同．则这四根导线的电阻关系是： ．5、长度相同的镍铬合金丝A 比镍铬合金丝B 粗得多，它们以某种方式连入同一个电路，如图所示．如果镍铬合金丝A 和B的电阻分别为R A 和R B ，此时通过它们的电流分别为I A 和I B ，则有R A R B ，I A I B ．（选填“＞”、“＝”或“＜”）二、滑动变阻器的使用：1、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变亮，应选择下列哪种接法（ ）A ．M 接A ，N 接B B ．M 接C ，N 接DC ．M 接C ，N 接BD ．M 接A ，N 接D（第1题） （第2题）2、如图，为了起保护电路的作用，在开关闭合前滑片应置最 端；实验过程中，要使灯泡变亮，滑片应向 端移动．（均填“左”或“右”）．3、如图所示为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R 是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的 两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将 （填“增大”或“减小”）．（第3题）（第4题）（第5题）4、如图所示是一种调节收音机音量兼开关的调节器，若要使现在的音量减小应该向点方向移动滑片P；若要使图音量最大，滑片P应该接在点；若要关闭收音机，滑片P应该接在点（选填“a”、“b”或“c”）．5、如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱（选填“A、B”、“B、C”或“A、C”）和灯泡联后接入电路中．课后练习：1、如图所示，为判断不同导体电阻的大小，可将它们分别接到A、B之间，闭合开关，通过观察、比较进行判断．若两个导体的电阻差异不大，则可以再用表接入电路作判断，电表示数大表示导体电阻．（第1题）（第2题）2、如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的有关．3、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大3、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关4、如图所示是一个电表的表盘．也许你没有见过，但根据已学知识可知，使用该表所测量的物理量是，图中示数是．（第4题）（第5题）5、如图，电路，滑动变阻器的滑片P向左移动时，连入电路的电阻变，电阻中的电流变（电源电压保持不变）6、如图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻，电流表的示数．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．（第6题）（第7题）7、一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个，观察小灯泡的可以粗略地知道风力的大小．为了定量表征风力的大小可以将灯泡换成表，并且串联一个（填元件名称）．8、小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想．猜想一：导体的电阻可能与导体的长度有关．猜想二：导体的电阻可能与导体的横截面积有关．猜想三：导体的电阻可能与导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示编号材料长度（m）横截面积（mm2）A 镍铬合金0.25 1.0B 镍铬合金0.50 1.0C 镍铬合金0.25 2.0D 锰铜合金0.25 1.0（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小．小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小．小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表．你赞同（选填“小明”、“小红”或“小亮”）的观点．（2）为了验证猜想二，可依次把M、N跟（选填“A、B、C、D”）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小．（3）依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟的关系，其结论是．（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想（选填“一”、“二”或“三”）的实验验证．9、用滑动变阻器改变小灯泡的亮度．（1）实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图1所示．“20Ω”指的是接线柱间的电阻值，“2A”指的是．（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．（3）如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线．2、在探究导体的导电能力与材料关系的实验时，某小组的同学选取了导电能力不受温度影响的材料甲和乙，它们的长度和横截面积均相同，并分别测出了通过它们的电流与它们两端的电压．记录数据如表1和表2所示．分析数据发现，每次实验中，通过材料甲的电流与其两端电压的比值I/U都相等，材料乙的比值也相等．同学们把电流与电压的比值I/U叫做“a”．（1）“a”值越大，表明导体的导电能力越．如果把材料乙均匀拉长，其“a”值将．（选填“增大”、“不变”或“减小”）（2）进一步归纳能得出的结论是：当电压一定时，导体中的电流与“a”的关系是．（3）如果从材料甲、乙中选择一种做输电用的导线，你建议选择材料．10、如图所示为插入式电阻箱的结构示意图．当铜塞全部插入时，两接线柱的电阻为Ω．现在使用两接线柱间的电阻为4Ω，则应拨出号铜塞．思考一下这个电阻箱可以有哪几种不同的阻值。

初中物理电阻器和变阻器【考点精讲】1. 结构及其示意图如图所示：2. 原理：通过改变连入电路中电阻丝的长度来改变电阻的大小。

3. 符号：4. 使用方法：（1）滑动变阻器要与被控制的用电器串联在电路中；（2）将滑动变阻器连入电路中时，应采取“一上一下”两个接线柱的接法；（3）在闭合开关前，应将滑动变阻器的阻值调到最大处。

使用接线柱连入电路的电阻线滑片右移时电阻的变化A、B AB 不变A、C AP 增大A、D AP 增大B、C BP 减小B、D BP 减小C、D 无电阻为05.对于旋盘式电阻箱而言，面板上往往有两个接线柱，四个旋钮，调节旋钮，由两个接线柱就能得出0~9999Ω之间的任意数值的电阻值。

各旋钮对应指示点的读数乘以面板上标记的倍数，然后相加就是两个接线柱间的电阻值。

【典例精析】例题1 如图所示，滑动变阻器有4个接线柱，使用时只需接入其中两个，因此有6种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（）A. 接A和DB. 接B和CC. 接A和BD. 接C和D思路导航：本题考查滑动变阻器的正确连接方法。

滑动变阻器要改变电路中的电阻，必须能改变接入电路中的电阻线的长度，因此正确的接线方法是选择“一上一下”两个接线柱，选项C、D不符合题目要求；当选用电阻线两个接线柱B 和C时，电阻不可变且最大，但是能对电路起保护作用，B不符合题目要求；当选用金属杆上的两个接线柱A和D时，电阻不变且最小（为0），电路中的电流最大，对电路起不到保护作用，可能损坏仪器。

答案：A例题2 电位器是电器设备中常用的电路元件（如图所示），在音响设备中电位器必须与扬声器_________（选填“串”或“并”）联.已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将_______和__________接入电路。

思路导航：电位器实质是滑动变阻器，通过调节滑动变阻器的阻值，来调节通过扬声器的电流。

《电阻和滑动变阻器专题》一、电阻（定值电阻）特点：电阻是导体本身的一种属性，主要与导体的材料、长度、横截面积以及温度有关，而与导体的电流、电压无关。

规律：1、当导体材料和横截面积都相同时，导体的长度越长电阻也越大（L和R成正比）2、当导体材料和长度都相同时，导体的横截面积越大电阻却越小（S和R成反比）3、一般情况下，温度越高电阻越大；合金的电阻比纯金属的电阻更大。

注意：电阻与导体的电流、电压都无关。

例：1、当通过导体的电流为0时，导体的电阻大小不变。

2、当导体两端的电压变大时，它的电阻也不变。

二、滑动变阻器1、原理：通过改变连入电路中电阻丝的长度来改变电阻大小的，从而改变电路中的电流、电压。

2、连接方法：“一上一下”实物图现象正确连接（4种2对）：错误连接（2种）：3、电阻的变化规律：“远大近小”（关键是依据下端接线柱）4、与被控制的用电器串联电路图现象5、常见的阻值图示大小6、特殊连接图示本质简化图示7、使用注意事项：在开关闭合前，滑片应位于电阻最大处，即下端接线柱的另一端。

（目的：使电路中的电流小一些，起保护电路的作用）8、优点：可以连续的改变电阻缺点：不能知道电阻的具体值9、铭牌的含义：“20Ω，1A ” 20Ω：滑动变阻器的最大值 1A ：允许通过滑动变阻器的最大电流三、练习题1、滑动变阻器的滑片P 滑动时，接入电路的电阻发生变化的原因是（ ）A ．加在电阻丝两端的电压发生变化B ．电阻丝横截面积发生变化C ．连入电路的电阻丝长度发生变化D ．通过变阻器的电流强度发生变化2、如右上图所示，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（ ）A ．A 、DB ．B 、C C ．A 、BD ．C 、D3、关于电阻，下列说法错误的是（ ）A ．电阻表示导体对电流的阻碍作用B ．导体的电阻与导体的材料、长度、横截面积有关C ．导体的电阻与导体两端的电压成正比，与导体中的电流成反比D ．导体的电阻是导体本身的性质，与是否通电无关4、一根铝导线的电阻为R ，现在要使它接入电路中后电阻大于R ，可采取的措施有（ ）A ．减小这根导线两端的电压或者增大通过它的电流B ．将这根导线拉长后接入电路C ．将这根导线对折后接入电路D ．用长短粗细都相同的铜导线代替铝导线接入电路5、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（ ） A ．1A B ．2A C ．3A D ．不能确定6、在“学习使用滑动变阻器”的实验中：（1）连接实物时，开关应当处于 状态，滑片P 应移至 位置。

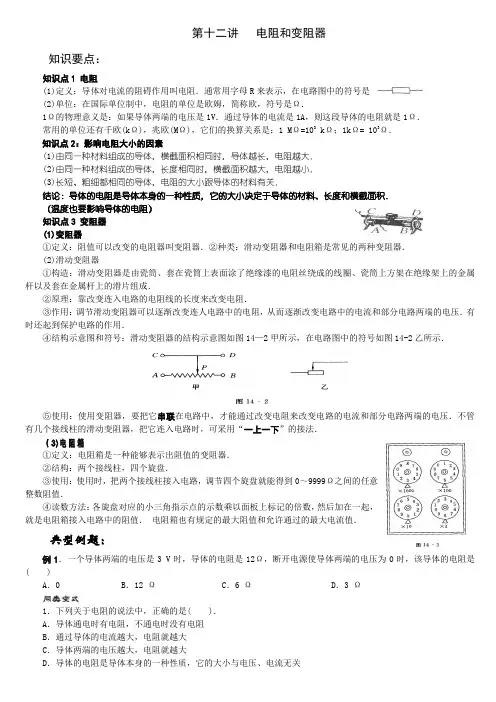

第十二讲电阻和变阻器知识要点：知识点1 电阻(1)定义：导体对电流的阻碍作用叫电阻．通常用字母R来表示，在电路图中的符号是(2)单位：在国际单位制中，电阻的单位是欧姆，简称欧，符号是Ω．1Ω的物理意义是：如果导体两端的电压是1V．通过导体的电流是1A，则这段导体的电阻就是1Ω．常用的单位还有千欧(kΩ)，兆欧(MΩ)，它们的换算关系是：1 MΩ=103 kΩ；1kΩ= 103Ω．知识点2：影响电阻大小的因素(1)由同一种材料组成的导体，横截面积相同时，导体越长，电阻越大．(2)由同一种材料组成的导体，长度相同时，横截面积越大，电阻越小．(3)长短、粗细都相同的导体，电阻的大小跟导体的材料有关．结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积．（温度也要影响导体的电阻）知识点3 变阻器(1)变阻器①定义：阻值可以改变的电阻器叫变阻器．②种类：滑动变阻器和电阻箱是常见的两种变阻器．(2)滑动变阻器①构造：滑动变阻器是由瓷筒、套在瓷筒上表面涂了绝缘漆的电阻丝绕成的线圈、瓷筒上方架在绝缘架上的金属杆以及套在金属杆上的滑片组成．②原理：靠改变连入电路的电阻线的长度来改变电阻．③作用：调节滑动变阻器可以逐渐改变连人电路中的电阻，从而逐渐改变电路中的电流和部分电路两端的电压．有时还起到保护电路的作用．④结构示意图和符号：滑动变阻器的结构示意图如图14—2甲所示，在电路图中的符号如图14-2乙所示．⑤使用：使用变阻器，要把它串联在电路中，才能通过改变电阻来改变电路的电流和部分电路两端的电压．不管有几个接线柱的滑动变阻器，把它连入电路时，可采用“一上一下”的接法．（3)电阻箱①定义：电阻箱是一种能够表示出阻值的变阻器．②结构：两个接线柱，四个旋盘．③使用：使用时，把两个接线柱接入电路，调节四个旋盘就能得到0～9999Ω之间的任意整数阻值．④读数方法：各旋盘对应的小三角指示点的示数乘以面板上标记的倍数，然后加在一起，就是电阻箱接入电路中的阻值．电阻箱也有规定的最大阻值和允许通过的最大电流值．典型例题：例1．一个导体两端的电压是3 V时，导体的电阻是12Ω，断开电源使导体两端的电压为0时，该导体的电阻是( )A．0 B．12 Ω C．6 Ω D．3 Ω1．下列关于电阻的说法中，正确的是( )．A．导体通电时有电阻，不通电时没有电阻B．通过导体的电流越大，电阻就越大C．导体两端的电压越大，电阻就越大D．导体的电阻是导体本身的一种性质，它的大小与电压、电流无关例2．一段铜丝，对折起来扭成一股后，它的电阻变小，这是因为它的 __ 变短，而 ____ 变大的缘故．一根导线被均匀地拉长后，它的电阻 ____ ，这是因为导线的 ______ 变长，同时 _______ 变小的缘故．例3.甲、乙两段电阻线接在相同的电压下，甲电阻线中的电流大于乙电阻线中的电流，忽略温度的影响，下列判断中，错误的是 ( )A．当它们材料、粗细都相同时，甲电阻线长乙电阻线短B．当它们材料、长度都相同时，甲电阻线粗乙电阻线细C．当它们长度、粗细都相同时，两电阻线的材料一定不同D．甲、乙两段电阻线的材料、长短、粗细的材料不可能完全相同例4．有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金导线．A，B两导线粗细相同，但A比B短；B，C两导线长短一样，但B比C粗；C，D两导线长短粗细都一样．则四根导线按其电阻大小的排列是( )． A．R D>Rc>R B>R A B R A>R B>Rc>R D C．R D>R A>R B>Rc D．Rc>R B>R A>R D拓展变式2．当温度一定时，比较两根铜导线电阻的大小，下列说法中，正确的是 ( )A．导线较粗的电阻大 B．若它们粗细相同时，则导线较长的电阻大C．导线较细韵电阻大 D．若它们长度相同时，则导线较粗的电阻大3．导体的电阻是导体本身的一种性质，其大小与导体的、 . 有关，此外，还受的影响．4．灯泡的灯丝用久了以后，灯泡会变黑，灯丝的电阻将 (填“增大”、“减小”或“不变”)，这是因为在、定时，变小，电阻将．5．关于导体的电阻，下列说法中正确的是( )．A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻小D．较长的铜导线的电阻可能与较短的铜导线的电阻一样大例5.图14—4所示为滑动变阻器连入电路的几种情况的示意图，当滑片P向右滑动时，连入电路的电阻变大的图是 ( )例6．如图14—5所示，用滑动变阻器控制灯泡的亮度，若要求滑片P向C端移动时，灯泡变亮，则变阻器连入电路中正确的接法是 ( ）A．C接M，D接N B．A接M，B接NC．C接M，A接N D．A接M，D接N例7. (兰州)如图14—6所示的两个电路中，电源电压相等，闭合开关S，当滑动阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是 ( )A．L1，L2都变亮 B．L1，L2都变暗C．L1变亮，L2变暗 D．L1变暗，L2的亮度不变同类变式6．如图14—1—3所示，滑动变阻器的最大阻值为200 Ω，那么滑片P在A端时，变阻器连入电路中的电阻是Ω，当滑片P在D端时，变阻器连入电路中的电阻是Ω；当P在AD中点时，变阻器连入电路中的电阻是Ω．7. 如图14—1—4所示电路，闭合开关后，滑动变阻器的滑片向左移动时，连入电路的电阻变电流表示数，灯泡·8．如图14—1—5所示电路，电源电压不变．开关S闭合后，当滑片向右滑动时，灯L1的亮度，灯L2的亮度，电流表示数：9．如图14 - 1—8所示电路中，开关闭合后，当滑动变阻器的滑片向右滑动时，灯泡能变亮的是( )．10．有一种亮度可以调节的简易台灯，灯泡与一个滑动变阻器串联，调节滑动变阻器的阻值可调节灯泡的亮度，调节滑动变阻器时，改变了(灯丝电阻不随温度变化)( )．A．电源电压 B．灯泡两端的电压C．灯泡中的电流 D．灯丝的电阻考点分析本节知识是中考重点考查的内容，主要围绕影响电阻大小的因素及滑动变阻器的原理与应用等内容进行考查；出题的形式以填空题、选择题和实验探究题为主，由于中考注重对实验操作能力和应用知识能力的考查，因此探究影响电阻大小的因素的实验和有关滑动变阻器的探究实验仍是今后中考考查的热点，分值一般在3—6分．考点1 影响电阻大小的因素例1．(长沙)关于导体的电阻，下列说法中正确的是 ( )A．锰铜丝的电阻比铜丝的电阻大 B．粗细相同的导线，长的电阻较大C．长短相同的导线，细的电阻较大 D．同种材料制成的长短一样的两条导线，细的电阻较大例2. 有甲、乙、丙三段由同种材料制成的导体，甲、乙同样粗，甲比乙长，乙、丙同样长，丙比乙粗，三段导体的电阻大小关系是A．R甲>R乙> R 丙 B.R甲<R 乙 <R丙C．R乙>R丙>R甲D．R甲 = R乙=R丙考点2 长度和横截面积的变化对电阻的影响例3.(山西)把一根粗细均匀的细铁丝对折起来，电阻将，若剪去一半，剩余部分的电阻将．(填“变大”“变小”或“不变”)例4.蒋一根电阻值为R的均匀金属导体，拉长为原来的2倍，则拉长后这根导体的电阻值为考点3 滑动变阻器的工作原理例5. (广东)滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的，如图14—9所示，当滑片向C端移动时，它的电阻值 (填“变大”“变小”或“不变”)．变式训练1．滑动变阻器改变电阻，是通过改变下列中的哪个因素来实现的A．电阻线的材料 B．电阻线的横截面积C．电阻线的长度 D．连入电路中电阻线的长度考点4 滑片移动对电路中电表示数的影响例6. (郴州)如图14—10所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将 ( )A．变大 B．变小 C．不变 D．无法确定变式训练2．如图14—11所示的电路中，欲使灯泡变亮，则应将滑片 ( )A．向右移动 B．向左移动C．向左向右移动均可 D．无法判断随堂能力测试基础练习1．下列说法中，正确的是 ( )A．绝缘体有电阻，导体汶有电阻B．通过导体的电流越大，导体的电阻就一定越小C．导体两端电压为零时，电流为零，但电阻不为零D．只有导体才能用作电工材料2．如图14-13所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是 ( )A. A和B B．B和C C．B和D D．A和D3．下列甩电器中，不需要变阻器的是 ( )A．调温电熨斗 B．无极调光台灯C．收音机的音量调节旋钮 D．家用白炽灯4．若把两只标有“220Ω 1．5 A”和“100Ωl A”字样的滑动变阻器串联起来使用，则电路中允许通过的最大电流是 ( )A. 1.5AB. 1 AC. 0.5AD. 2. A5．有一块长方体铁块(AB>EF>CD)，如图14-14所示，分别沿不同的方向接入电路，则 ( )A．沿AB方向接入电路时电阻最大B．沿CD方向接入电路时电阻最大C．沿EF方向接入电路时电阻最大D．沿各个方向接入电路时电阻一样大6．如图14-15所示，A和B两个导体用同种材料制成，粗细相同，但A导体比B导体长，通过它们的电流分别为I A和I B，A和B两个导体两端的电压分别为U A和U B，则下列关于两个导体电流、电压关系的表述中，正确的是( )A．U A=U B I A=I B B.U A<U B， I A<1BC．U A>U B I A>I B D．U A=U B I A<I B7．某精密仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图14—16所示，已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻是5000Ω，开始时两个变阻器都处于最大阻值，下面的几种方法中，能够既快又准确地使电流表指到要求位置的是 ( )A．先调节R1，使电流表指针指到要求位置附近，再调节R2B．先调节R2，使电流表指针指到要求位置附近，再调节R lC．同时调节R1和R2，使电流表指针指到要求位置D．交替、反复调节R1和R2，使电流表指针指到要求位置8．4 MΩ= kΩ= Ω；500Ω= KΩ= MΩ．9．对于大多数导体来说，当温度升高时，电阻就．但也有少数导体，其电阻随温度的升高而．(填“增大“减小”或“不变”)10．白炽灯的灯丝，正常发光时的电阻为R1，不发光时的电阻为R2，则R1 R2(填“>“<”或“=”)，这是因为______________ ．11．一根粗细均匀约l m长的导线电阻是4Ω，若在中点截断成为两根导线，每根导线的电阻是Ω，若再将这两根导线拧成一股新导线，则新导线的电阻是Ω12．李红同学算出一只标着“2．5 V 0．3 A”字样的小灯泡的灯丝电阻是8．3Ω，但在小灯泡不使用时测得其电阻值为2．5Ω，你认为产生这种差异的原因是．13．在温度一定的条件下，做“研究决定导体电阻大小因素”的实验，采用了控制变量的方法，下表给出了实验中所用的导体的情况，选择C，F两个导体进行对比，是为了研究导体电阻与 __ 是否有关；选择C和两根导体进行对比，是为了研究导体电阻与长度的关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是______ ．(填写导体的代号)拓展提高1．将如图14-17所示的滑动变阻器连入电路，要求当滑片P向右移动时，电路中的电流减小，则滑动变阻器连入电路的接线柱应该是( )A．a和b B．b和d C．a和d D．b和c2．(常州)在如图14—18所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M，N应与滑动变阻器上的哪两个接线柱连接A．M接C，N接DB．M接A，N接BC．M接C，N接BD．M接A，N接D3．如图14-19所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少，则 ( )A．油量增加，R增大，油量表指针偏转变小B．油量增加，R减小，油量表指针偏转变大C．油量减少，R增大，油量表指针偏转变大D．油量减少，R减小，油量表指针偏转变小4．小宇在实验室用如图14—20所示电路做电学实验，请你帮助他完成以下的判断：(1)当滑动变阻器的B，C两个接线柱揍人电路中，滑片P向A端移动时，灯L将 (填“变暗“不变”或“变亮”)(2)当滑动变阻器的A，D两个接线柱接入电路中，要使灯L变暗，滑片P应向端移动．5．王伟同学连好如图14—22所示的电路后，闭合开关，灯泡不亮，其原因是灯泡和滑动变阻器中的某一处开路，6．(湖北)在探究“导体的电阻与哪些因素有关”的问题时，某同学作了如下猜想：猜想一：导体的电阻可能与导体的长度有关；猜想二：导体的电阻可能与导体的材料有关；猜想三：导体的电阻可能与导体的横截面积有关．为了研究，采取了控制变量法，即每次挑选两根合适的导线测出它们的电流，然后进行比较，所用导线的具体数据见下表：(1)为了探究导体电阻与长度的关系，应选代号为的导线进行实验．(2)为了探究导体电阻与材料的关系，应选代号为的导线进行实验．(3)为了探究导体电阻与横截面积的关系，应选代号为的导线进行实验．12．灯丝通常都是在开灯的瞬间易被烧断，想想看，这是为什么?7．连接如图14—1—9所示电路，使滑动变阻器能控制灯泡亮度，要求滑片向右移动时，灯泡越来越亮．。

教案：15.1 电阻和变阻器一、教学内容本节课的教学内容来自于沪科版九年级全一册的初三物理同步备课，主要涉及第15章的第1节，即电阻和变阻器的相关知识。

教材内容主要包括电阻的概念、电阻的计算公式、影响电阻的因素、变阻器的原理及其在电路中的应用等。

二、教学目标1. 让学生理解电阻的概念，掌握电阻的计算方法，能够运用影响电阻的因素来分析实际问题。

2. 使学生了解变阻器的原理，学会使用变阻器，并能够设计简单的电路。

3. 培养学生的实验操作能力，提高学生的科学思维能力。

三、教学难点与重点1. 教学难点：影响电阻的因素、变阻器的原理及其在电路中的应用。

2. 教学重点：电阻的概念、电阻的计算方法、变阻器的使用。

四、教具与学具准备1. 教具：多媒体课件、电阻器、变阻器、电路图、实验器材等。

2. 学具：课本、笔记本、笔、实验报告单等。

五、教学过程1. 实践情景引入：引导学生观察生活中常见的电阻现象，如灯泡的亮度与电阻的关系等。

2. 知识讲解：讲解电阻的概念、计算公式及影响电阻的因素。

3. 实验演示：进行电阻实验，让学生观察电阻值的变化，验证影响电阻的因素。

4. 例题讲解：分析实际电路中的电阻问题，引导学生运用所学知识解决实际问题。

5. 随堂练习：设计一些简单的练习题，让学生现场解答，巩固所学知识。

6. 知识拓展：介绍变阻器的原理及其在电路中的应用，引导学生学会使用变阻器。

六、板书设计板书设计要清晰、简洁，主要包括电阻的计算公式、影响电阻的因素、变阻器的原理及使用方法等内容。

七、作业设计1. 作业题目：（2）设计一个简单的电路，使用变阻器改变电路中的电阻值。

① 电阻的概念是什么？② 影响电阻的因素有哪些？③ 变阻器的原理是什么？如何使用变阻器？2. 作业答案：（2）电路设计：根据实际情况，设计一个简单的电路，使用变阻器调节电阻值。

（3）问题回答：① 电阻的概念是阻碍电流流动的物理量。

② 影响电阻的因素有材料、长度、横截面积和温度。
