先导阀使用说明书

先导式安全阀操作规程操作细节1 先导式安全阀的重新调试操作1．1 关闭安全阀上游的切断阀门。

1．2 拆下导阀下端过滤器与主阀连接处的管道。

1．3 在导阀进口处接上空气或氮气气源。

1．4 旋转导阀调节螺丝以压紧（或松开）弹簧，使导阀开启压力达到设定压力。

1．5 连接好导阀与主阀之间的管道。

1．6 打开安全阀前的切断阀门。

1．7用新鲜肥皂水检查各连接部位有无漏气。

1．8 控制安全阀前压力，使安全阀启跳，排放和回座，反复测试几次，观察并记录开启压力，排放压力和回座压力值，每次排放压力和回座压力与整定压力（开启压力）之差应在规定的精度范围内。

1．9调试完毕后，固定好锁紧螺母。

2 操作注意事项2．1 发现安全阀动作不灵敏，起跳压力和回座压力与设定值偏离较多时，应进行检查维修。

2．2定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象，并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动，若发现问题应及时采取适当措施。

2．3应定期将安全阀拆下进行全面清洗，检查并重新定压后方可重新使用。

2．4安装在室外的安全阀要采取适当的防护措施，以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道，当环境低于摄氏零度时，还应采取必要的防冻措施以保证安全阀动作的可靠性。

2．5 重新调试完后初运行阶段，应仔细观察安全阀的运行情况。

2．6 对安全阀进行操作时除遵守本规程外，还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》（TSG ZF001-2004)的相关规定。

图1 先导式安全阀外观 图2 先导式安全阀结构图。

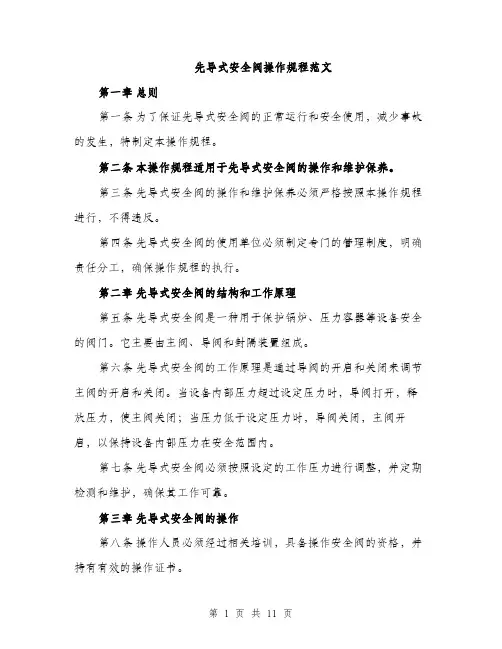

先导式安全阀操作规程范文第一章总则第一条为了保证先导式安全阀的正常运行和安全使用，减少事故的发生，特制定本操作规程。

第二条本操作规程适用于先导式安全阀的操作和维护保养。

第三条先导式安全阀的操作和维护保养必须严格按照本操作规程进行，不得违反。

第四条先导式安全阀的使用单位必须制定专门的管理制度，明确责任分工，确保操作规程的执行。

第二章先导式安全阀的结构和工作原理第五条先导式安全阀是一种用于保护锅炉、压力容器等设备安全的阀门。

它主要由主阀、导阀和封隔装置组成。

第六条先导式安全阀的工作原理是通过导阀的开启和关闭来调节主阀的开启和关闭。

当设备内部压力超过设定压力时，导阀打开，释放压力，使主阀关闭；当压力低于设定压力时，导阀关闭，主阀开启，以保持设备内部压力在安全范围内。

第七条先导式安全阀必须按照设定的工作压力进行调整，并定期检测和维护，确保其工作可靠。

第三章先导式安全阀的操作第八条操作人员必须经过相关培训，具备操作安全阀的资格，并持有有效的操作证书。

第九条在进行先导式安全阀的操作之前，必须确保设备处于停机状态，并切断供应气源。

第十条先导式安全阀的操作必须按照以下步骤进行：（一）检查主阀和导阀的开启和关闭情况，确保阀门灵活可靠。

（二）检查封隔装置的完整性和密封情况，确保无渗漏现象。

（三）根据设备压力要求，调整导阀的设定压力，并确认设定压力是否准确。

（四）进行阀门的开启和关闭测试，确保阀门正常工作。

（五）调整主阀的工作压力，确保阀门在设定范围内工作。

（六）对先导式安全阀进行定期检测和维护，包括清洗和润滑阀门部件，更换损坏部件等。

第四章先导式安全阀的维护保养第十一条先导式安全阀的维护保养工作必须定期进行，确保阀门的正常工作。

第十二条先导式安全阀的维护保养包括以下内容：（一）定期清洗阀门部件，确保无灰尘和杂物，防止堵塞。

（二）进行润滑工作，保证阀门灵活开启和关闭。

（三）检查封隔装置的完整性和密封情况，如发现损坏或渗漏，及时更换。

先导活塞式减压阀说明书
1.安装
1.1选择安装位置：选择一个离液体或气体供应源较近的位置，确保减压阀可以方便地连接到管道系统。

1.2连接管道：使用合适的管道和接头将减压阀连接到系统中。

1.3注意方向：确保减压阀的箭头指示流动方向，正确安装以确保正常工作。

2.调节压力
2.1了解工作压力：在安装前，了解你系统所需的工作压力范围。

2.2调节旋钮：根据需要，使用减压阀上的旋钮进行调节，以将系统压力维持在所需范围内。

2.3小心操作：调节压力时，小心进行，以避免过度调节或损坏减压阀。

3.定期检查和维护
3.1检查泄漏：定期检查减压阀及其周围是否有泄漏。

3.2清理阀体：确保减压阀的阀体清洁，防止灰尘或杂物影响正常运作。

3.3定期维护：根据制造商的建议，定期进行维护，如更换密封件、润滑部件等。

4.安全使用
4.1符合规范：确保减压阀符合相关的安全和规范要求。

4.2不要超负荷使用：避免超过减压阀的额定工作压力范围。

4.3避免物理损害：避免碰撞、挤压或其他物理损害。

先导式速阀使用方法嘿，朋友们！今天咱来聊聊先导式速阀这玩意儿的使用方法。

先导式速阀啊，就像是一个特别的开关，控制着流体的流动。

它就像是个聪明的守门员，什么时候该让流体通过，什么时候该拦住，它心里门儿清！那怎么用它呢？首先啊，你得把它安装在合适的位置，这就好比你要把一个宝贝放在它该待的地方，不能乱放不是？安装的时候可得仔细着点，螺丝要拧紧了，接口要接好了，不然它可不干，说不定会给你闹点小脾气呢！然后呢，就是调节啦！这就像给它设定一个工作模式，你得根据实际情况来，不能太松也不能太紧。

太松了，流体可能就乱跑啦；太紧了，它又可能被憋得难受，工作不起来啦。

你说是不是这个理儿？在使用的过程中，你还得时常留意它的状态。

就跟人一样，有时候会有点小情绪，小毛病。

要是发现它有点不对劲，比如有什么奇怪的声音啦，或者流体流动不太顺畅啦，那你就得赶紧看看，是不是哪里出问题啦。

你想想，要是它在关键时刻掉链子，那不就麻烦啦？这就好比你正开车在路上，车突然熄火了，那多耽误事儿啊！还有啊，要定期给它做个保养。

给它擦擦身子，检查检查有没有磨损啥的。

这就像人要定期体检一样，只有这样才能保证它一直健健康康的，好好给你干活呀！可别小瞧了这先导式速阀的使用哦，用好了它能给你省不少事儿呢！它能让流体乖乖听话，按照你的要求来流动。

比如说，在一些工业生产线上，它能精确控制各种液体或者气体的流量和压力，保证生产的顺利进行。

这就像一个优秀的指挥官，指挥着千军万马，有条不紊地行动。

所以啊，朋友们，一定要好好对待这个先导式速阀，按照正确的方法来使用它。

让它成为你的得力助手，为你的工作和生活带来便利。

怎么样，现在对先导式速阀的使用方法是不是清楚多啦？别犹豫啦，赶紧去试试吧！。

先导式安全阀操作规程导言：安全阀是一种重要的安全设备，用于保护设备和系统在过压情况下的安全运行。

正确操作安全阀，不仅可以确保设备安全，还能提高设备的运行效率和寿命。

本文将介绍安全阀的操作规程，以便操作人员正确使用安全阀，确保设备和人员的安全。

一、安全阀的基本概念和分类1. 安全阀的基本概念安全阀是一种能够在压力超过设定值时自动开启并排除过压流体的阀门。

它能保护设备和管道系统不受过高压力的损害，避免事故的发生。

2. 安全阀的分类根据排除介质的方式，安全阀可分为弹簧式安全阀、挡板式安全阀、液力式安全阀等多种类型。

根据阀门的工作原理，又可分为直接作用式安全阀、间接作用式安全阀、先导式安全阀等多种类型。

二、先导式安全阀的工作原理先导式安全阀是一种间接作用式安全阀，它通过主阀和先导阀的联动控制工作。

当介质压力超过设定值时，通过主阀的开启，排除过高压力。

先导式安全阀操作规程（二）1. 设定安全阀的工作压力在使用先导式安全阀之前，需要先调整安全阀的工作压力，确保其与设备和系统的工作压力一致。

通常需要依靠压力表和调节装置进行调整。

在调整过程中，需要先将系统压力调整到安全阀的最小工作压力，然后逐步增加压力，直到安全阀开始开启。

2. 安全阀的安装和连接安全阀的安装位置应该选择在管道系统中最容易发生过压的位置，一般为高压侧。

安全阀的进口和出口应与管道系统连接牢固，确保无泄漏。

安装时还要注意保证流体进口的清洁，避免杂质进入阀门内部。

3. 定期检查和维护为了保证安全阀的正常工作，需要定期对安全阀进行检查和维护。

检查包括清洁安全阀内部、检查阀簧的弹性、调整工作压力等。

维护包括润滑阀门的移动部分、更换老化的密封件等。

4. 阀门的操作时机安全阀的操作时机一般为系统压力超过设定值时。

当系统压力接近设定值时，操作人员应该密切关注系统压力的变化，确保安全阀能及时打开，排除过压流体。

5. 不得随意调整安全阀安全阀的压力设定值是根据设备的工作压力来决定的，操作人员不得擅自调整安全阀的压力设定值。

先导式安全阀操作规程导序一、安全阀的定义及作用安全阀是一种常见的安全装置，主要用于控制和保护压力容器或系统中的压力，当压力超过设定值时，安全阀会自动打开，释放过高的压力，以确保系统的安全运行。

安全阀在工业领域的应用十分广泛，是保障设备和人员安全的关键元素。

二、安全阀的分类及特点根据工作原理和应用场景，安全阀可以分为多种类型。

常见的有弹簧式安全阀、薄膜式安全阀、柱塞式安全阀等。

每种类型的安全阀都有各自的特点和适用范围，根据实际情况选择合适的安全阀对于保证系统的安全运行至关重要。

三、先导式安全阀的原理及结构先导式安全阀是一种高精度、高可靠性的安全阀，它通过在主阀前设置一个辅助腔室，利用辅助腔室中的介质对主阀进行驱动，实现安全阀的自动启闭。

先导式安全阀的结构相对复杂，包括主阀、引导阀、阀座等部件，通过这些组件的协作，实现对介质压力的精确调节。

四、先导式安全阀的操作规程1. 准备工作（1）检查安全阀的安装位置和连接管道，确保没有任何异常；（2）检查安全阀的密封性，确保没有漏气现象；（3）检查安全阀的工作压力范围和设定压力，确保设定合理；（4）检查安全阀的排放通道，确保通畅无阻。

2. 启动操作（1）将手动操作杆调整到手动操作位置，确保安全阀处于手动操作状态；（2）缓慢打开主管路的阀门，逐渐增加系统的压力；（3）观察安全阀上的压力表，当压力逐渐接近设定值时，可以进行下一步操作。

3. 调整操作（1）将手动操作杆调整到自动操作位置，使安全阀进入自动调压状态；（2）观察安全阀工作状态，如果未出现异常情况，则表明安全阀已经正常启闭，可以进入下一步操作。

4. 监控操作（1）观察系统压力是否超过设定值，如果超过设定值，则安全阀应自动开启进行压力释放；（2）注意观察安全阀的工作状态和压力变化，如果出现异常情况，应及时停止系统运行，并进行故障排除。

5. 停止操作（1）停止系统的运行，关闭主管路的阀门，逐渐减小系统压力；（2）将手动操作杆调整到手动操作位置，使安全阀进入手动操作状态；（3）关闭安全阀上的排放通道，确保安全阀处于正常关闭状态；（4）最后关闭安全阀的手动操作杆，完成停止操作。

先导式安全泄放阀操作规程1设备原理（处理图片）先导式安全阀与导阀采用ф14×3无缝管接通，由先导阀来感测被控压力信号并控制主阀的启闭。

其动作过程是：当安全阀的阀前压力低于整定压力时，先导阀整定弹簧将阀芯推向阀座密封面，气体介质经导阀进口进入主阀阀芯上腔，使阀芯下移贴紧阀座，导阀和主阀都处于无泄漏的关闭状态；当阀前压力达到或高于整定压力时，介质压力克服整定压力，弹簧将导阀阀芯推向上移，导阀受力面积由阀芯面积转化为活塞受力面积，受力面积增加上升力增大，导阀开启。

主阀阀套上腔内的气体从导阀出口排出，主阀打开，介质迅速排放，活塞行程到最大位置。

当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积压差平衡实现，当阀前压力降回到工作压力以下时，在较小弹簧力作用下，阀芯下移实现其密封。

导阀关闭，主阀也就随之而关闭。

2设备结构及特点2.1主阀阀芯、阀套设计成阀套内腔与阀芯外径配套为圆柱台阶结构，其优点是结构紧凑、动作平稳、行程限位，利于开启。

2.2阀芯、阀座采用硬软双质密付结构，阀座采用凸台锥面。

凸台锥面为硬密封面，启闭时，凸台锥面避开了介质的直接冲刷，又为软密封付起到限位保护作用，保证了密封可靠，使用寿命长等。

2.3主阀密封力来自介质阀前压力，主阀控制弹簧只起复位预紧的作用。

在整定压力下工作时，阀芯上端受压面积大于阀芯与阀座密封受压面积，阀前压力越高，密封力越大，密封效果越好。

阀芯上腔泄压排放时，阀芯迅速上行，主阀排放。

2.4先导阀设计成迷宫阻尼活塞结构，密封采用硬软双质密封。

导阀阀芯密封受压面积与活塞受压面积比值较大，当介质压力达到或高于整定压力时，阀芯压力面积转化为活塞受力面积，面积增大，推力增加，导阀在非常接近整定压力范围内开启。

2.5当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积差平衡实现，在较小弹簧力作用下，阀芯下移实现其密封。

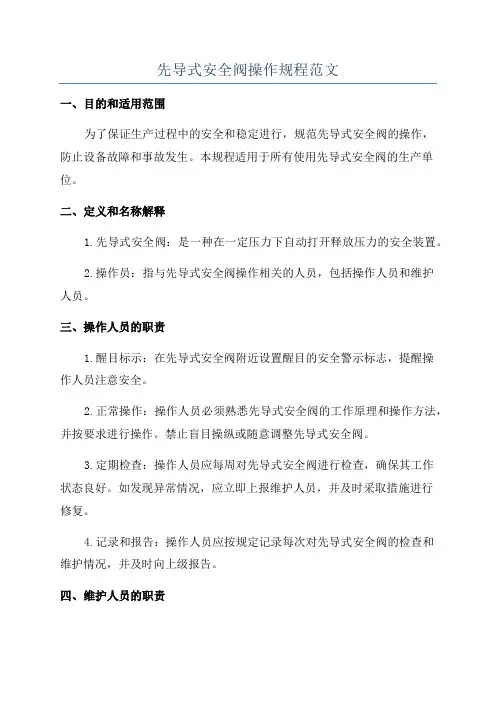

先导式安全阀操作规程范文一、目的和适用范围为了保证生产过程中的安全和稳定进行，规范先导式安全阀的操作，防止设备故障和事故发生。

本规程适用于所有使用先导式安全阀的生产单位。

二、定义和名称解释1.先导式安全阀：是一种在一定压力下自动打开释放压力的安全装置。

2.操作员：指与先导式安全阀操作相关的人员，包括操作人员和维护人员。

三、操作人员的职责1.醒目标示：在先导式安全阀附近设置醒目的安全警示标志，提醒操作人员注意安全。

2.正常操作：操作人员必须熟悉先导式安全阀的工作原理和操作方法，并按要求进行操作。

禁止盲目操纵或随意调整先导式安全阀。

3.定期检查：操作人员应每周对先导式安全阀进行检查，确保其工作状态良好。

如发现异常情况，应立即上报维护人员，并及时采取措施进行修复。

4.记录和报告：操作人员应按规定记录每次对先导式安全阀的检查和维护情况，并及时向上级报告。

四、维护人员的职责1.检查和维护：维护人员应按照操作手册的要求对先导式安全阀进行定期维护，并填写维护记录。

2.清洁和润滑：定期对先导式安全阀进行清洁和润滑，确保其灵活可靠的工作状态。

3.故障处理：对发现的故障和异常情况，维护人员应及时进行处理和修复，并将处理情况上报给上级。

五、使用注意事项1.避免过负荷使用：先导式安全阀的工作压力和流量应不超过其额定值，防止超过安全范围引发设备故障。

2.定期检验：对先导式安全阀进行定期抽测和检验，确保其安全可靠的工作状态。

3.防止堵塞：定期对先导式安全阀的进出口口径和孔径进行检查，防止杂物或结垢堵塞导致安全阀无法正常工作。

4.定期校验：按照计量器具管理制度的要求，定期对先导式安全阀的工作参数进行校验，确保其准确可靠。

六、应急措施1.发生异常情况时，操作人员应立即切断相关设备的电源，并向上级报告，等待维护人员的处理。

2.发生设备故障或事故时，应按照公司应急预案和规定程序进行应对和处理。

七、违反规定的处理办法对于违反先导式安全阀操作规程的操作人员，将根据公司相关纪律规定进行处理；对于故意破坏或造成事故的行为，将依法追究法律责任。

文件No.VQZ100V-OMＴ0001电磁阀VQZ系列（先导阀V100搭载）安全注意事项 -------------------------------------------------------------------------------------- 2,3设计注意事项--------------------------------------------------------------------------------------4,5选定---------------------------------------------------------------------------------------------------4,5安装--------------------------------------------------------------------------------------------------6配管-------------------------------------------------------------------------------------------------6配线--------------------------------------------------------------------------------------------------6给油--------------------------------------------------------------------------------------------------6空气源--------------------------------------------------------------------------------------------------7使用环境-----------------------------------------------------------------------------------------------7维修保养-----------------------------------------------------------------------------------------------7产品个别注意事项-----------------------------------------------------------------------------------8～14故障与对策方法-----------------------------------------------------------------------------------15,16安全注意此处所示的注意事项是为了确保您能安这些注意事项，按照危害和损伤的大小都是与安全相关的重要内容，所以除了外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power ISO 4413: Hydraulic fluid power IEC 60204-1: Safety of machinery ISO 10218-1992: Manipulating indus JIS B 8370: 空气压系统通则 JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性、机械 JIS B 8433-1993: 产业用操作机器人*2) 劳动安全卫生法 等注意注意误操作时， 警告警告 误操作时，危险危险在紧迫的危险①本产品的适合性请由系统设计者或规因为本产品的使用条件多样化，所以析和试验进行判断。

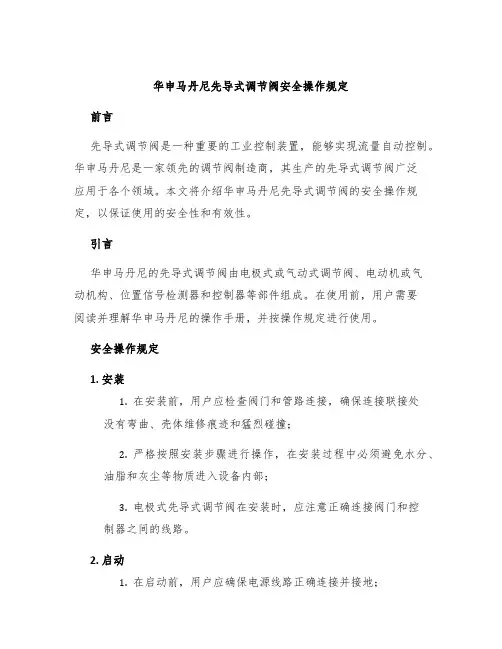

华申马丹尼先导式调节阀安全操作规定前言先导式调节阀是一种重要的工业控制装置，能够实现流量自动控制。

华申马丹尼是一家领先的调节阀制造商，其生产的先导式调节阀广泛应用于各个领域。

本文将介绍华申马丹尼先导式调节阀的安全操作规定，以保证使用的安全性和有效性。

引言华申马丹尼的先导式调节阀由电极式或气动式调节阀、电动机或气动机构、位置信号检测器和控制器等部件组成。

在使用前，用户需要阅读并理解华申马丹尼的操作手册，并按操作规定进行使用。

安全操作规定1. 安装1.在安装前，用户应检查阀门和管路连接，确保连接联接处没有弯曲、壳体维修痕迹和猛烈碰撞；2.严格按照安装步骤进行操作，在安装过程中必须避免水分、油脂和灰尘等物质进入设备内部；3.电极式先导式调节阀在安装时，应注意正确连接阀门和控制器之间的线路。

2. 启动1.在启动前，用户应确保电源线路正确连接并接地；2.检查预设参数和工作条件是否匹配，如有不匹配的情况应解决后再启动；3.启动时应先使阀门缓慢升降，以便调整位置控制器，然后才能进行正式调节。

3. 调节1.调节过程中应严格按照操作手册要求进行操作，遵守操作流程；2.严禁在设备运行中对设备进行拆卸或维修，如需在设备运行中进行检修，应进行严格的工作票系统操作；3.在调节过程中应根据实际情况适时调整设备的控制参数，以保证设备工作的有效性和安全性。

4. 停机1.停机前应先关闭控制器输出信号，使先导式调节阀处于关闭状态；2.如果长时间停机，应该关闭主电源和控制气源，以免造成设备损坏。

总结本文介绍了华申马丹尼先导式调节阀的安全操作规定，通过遵守这些规定可以有效地保护设备的安全性和有效性。

在使用先导式调节阀时，用户应该阅读操作手册并按规定进行正确操作，同时注意保护设备不受水分、油脂和灰尘等污染物的侵害。

我们希望用户能够认真遵守这些规定，确保先导式调节阀的安全性和有效性。

先导式安全阀操作规程一、目的与原则1.1目的本规程的目的是确保先导式安全阀在运行过程中安全可靠，减少事故的发生，保护人身和设备安全。

1.2原则本规程必须严格按照国家相关安全标准和规定执行。

操作人员必须具备相关的专业知识和操作技能，并按照程序操作。

二、操作人员职责2.1负责人负责人应对先导式安全阀的操作、维护和检查负责，确保操作的连续性和安全性。

2.2操作人员操作人员必须具备相关的安全阀操作技能和知识，负责具体的操作任务，并且在操作过程中要严格按照规程操作。

三、安全阀操作流程3.1准备工作3.1.1检查设备的背压，确保设备处于正常工作状态。

3.1.2检查安全阀的密封性，保证安全阀的正常工作。

3.1.3确定操作人员的身份，并做好相应的记录。

3.1.4准备所需的工具和装备。

3.2开始操作3.2.1操作人员根据实际情况确认安全阀的型号和参数，确保操作进行正确。

3.2.2打开先导阀，使压力逐渐增加。

3.2.3监测安全阀的压力显示，当压力达到设定值时，观察安全阀的工作状况。

3.3安全阀状态判定3.3.1当安全阀未达到设定压力时，操作人员应当使用安全工具进行手动操作，将安全阀打开。

3.3.2当安全阀达到设定压力但未打开时，操作人员应当及时停止操作，并检查安全阀的故障原因。

3.4完成操作3.4.1当安全阀达到设定压力并打开后，操作人员应当及时关闭先导阀，并监测安全阀的工作状况一段时间，确保安全阀正常关闭。

3.4.2检查并记录操作过程中的安全阀参数和工作状态，包括压力、温度、流量等。

3.4.3操作完毕后，将安全阀恢复到正常工作状态。

四、操作注意事项4.1操作人员要熟悉安全阀的结构和工作原理，确保正确使用和操作。

4.2操作人员要定期检查安全阀的密封性和工作状况，发现问题及时修复或更换。

4.3操作人员必须在工作时佩戴必要的个人防护装备，确保人身安全。

4.4操作人员要遵循现场安全规定，确保操作过程中不影响其他设备和人员的安全。

先导式2通电磁阀 V X D 21/22/23系列使用说明书A 伴随规格追加新作成 ‘06.8.19 茅根 符号处数变更事项年月日担当者登录NO.VXDN***-OMJ0001-A SMC 株式会社目录1.目录 —————————————————————————- P12.安全上的注意事项———————————————————— P33.流量特性 ——————————————————————— P94.规格 —————————————————————————- P185.型号表示———————————————————————— P226.故障与对策——————————————————————— P28VXD21/22/23系列单体阀体尺寸接管口径（法兰）2通电磁阀这里所指的注意事项记载了产品应如何安全正确的使用，以防止对人身或设备造成损伤。

根据其潜在的危险程度，将有关注意事项分成「注意」、「警告」、「危险」三种标志。

有关安全方面的重要内容，都记载在ISO 4414※1)JIS B 83702)※以及其他安全规则中，必须遵守。

1) ISO4414※：pneumatic fluid power—General rules relating to systems。

2)JIS B 8370※：气动系统通则。

警告请系统的设计者或决定规格的人员来判断元件的选型是否合适。

产品样本上登载的产品，由于其使用条件多种多样，应由系统的设计者或决定规格的人来决定所选元件是否适合该系统。

必要时，还应做相应的分析和试验。

满足系统所期望的性能并保证安全是决定系统适合性的人的责任。

还应依据最新产品样本和资料，检查规格的全部内容，并考虑到元件可能会出现的故障情况，最终组成该系统。

在决定使用流体的合适性时要特别注意。

②请具备充分知识和经验的人使用设备。

流体及安装错误是有一定危险的。

使用元件的机械装置在组装、操作和维护等时应由有充分知识和经验的人进行。

电气阀门定位器---YT-1000系列-使用说明书————————————————————————————————作者：————————————————————————————————日期：电气阀门定位器YT-1000系列使用说明书YT-1000系列使用说明书目录1 结构 0先导阀 (2)2 作用 (2)反馈部分 (3)4 反馈信号调整： (4)2作用 (6)3 动作原理 (6)安装 (8)注意事项 (8)安装时必要的工具 (8)YT-1000L的安装 (8)利用支架安装YT-1000L (8)配管 (12)注意事项 (12)使用的空压条件 (12)配管条件 (13)执行机构和气管的连接 (13)调节 (13)零点调节 (13)量程调节 (14)自动/手动开关（旁路开关） (14)底座调节 (15)节流孔调节 (16)产品维护和检查 (16)故障诊断和措施 (17)1 结构先导阀先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-1000系列先导阀可替代原装定位器先导阀。

厂家直销高仿韩国永泰YT-1000型系列电气阀门定位器此宝贝名称：先导阀，行业内称：放大器，2 作用作用是：力平衡原理通过喷嘴调节气体流量的输出大小。

先导阀是阀门定位器的主要部件之一。

先导阀就像是人的心脏一样，非常关键。

好的先导阀可以保证定位器的精确动作和使用寿命。

是电气阀门定位器的核心部件。

也是易损坏部件。

欢迎新老客户购买备件使用。

反馈部分反馈部分模块结构简图：YT-1000系列电气阀门定位器为我厂引进国外先进技术，并采用进口元件研制而成。

该系列定位器除原有阀门定位器功能外，另有阀门位置信号反馈功能、还可以带阀门开度LCD现场显示功能。

4 反馈信号调整：调整反馈信号以前，需先调整好定位器，并正确连接DC24v反馈用电源。

序号操作按键说明电流表读数LED灯状态1 长按“SET”确定键打开上盖。

按住“ SET/确定键”。

当模块LED指示灯全亮然后慢闪烁，放开按键，系统进入调试状态。

No.VFS4000-OMY0001先导式电磁阀底板配管型VFS4000系列目录页码安全注意事项................................................................................ 1,21．规格..................................................................................... 3,4 2．型式表示方法1) 单品 (5)2) 集装 (6)3．过电压保护回路 (7)4．更换方法及取出空间 (7)5．导线的接线方法1) DIN型端子台型 (8)2) 插入式（带接线端子台） (9)3) 非插入式（带接线端子台） ............................................................. 9～12 6．安装.. (12)7．配管 (12)8．环境条件 (13)9．润滑油 (13)10．维护 (13)11．故障与对策・故障与对策 (14)・故障现象的检查要领 (15)・故障对策 (16)安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

这些注意事项，按照危害和伤害的大小和紧急程度分为“注意”“警告”“危险”三个等级｡无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1) 以及其他安全法规*2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systems ISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218-1992: Manipulating industrial robots-Safety JIS B 8370: 空压系统通则 JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事項)JIS B 8433-1993: 产业用操作机器人-安全性等 *2) 劳动安全卫生法 等注意 误操作时，有人员受伤的风险以及物品破损的风险｡ 警告 误操作时，有人员受到重大伤害甚至死亡的风险。

DOCUMENT No. T‐00703B-4型号：PSL-MP21(活塞先导式安全阀)多套组合（2）株式会社福井制作所安全阀是为了确保装置的安全而设置的。

在使用之前请必须仔细阅读以下注意事项本公司是安全阀的生产厂家，为众多的客户提供品种繁多的安全阀。

为了本公司的安全阀产品在安全且可信赖的状态下使用，所以在本使用说明书的开头就刊载了必要警告以及注意事项。

请在熟读本警告和注意事项之后再实施操作•修理•保养，这样会将因事故或错误操作所造成的操作结果不安定情况控制在最低限度。

但是，将所有的客户•用户，以及实施保养•修理的公司有可能出现的所有的危险风险，都能事先设想到，并事前提供预防措施和忠告，作为本公司来说是不可能的。

所以有必要充分地认识到，在使用本说明书中没有记载的其他方法或工具实施保养和修理时，也许会对实施者或是安全阀本身的安全性造成损害。

安全阀在试验•安装•拆除时，因为要使用高压，高温流体，所以要十分注意安全对应措施。

例如：保护耳朵眼睛的防护用具以及手套等的安全装备是必不可少的。

本公司的产品根据作业的实施环境以及状况的不同，所引起的危险性是极其多样的，而本公司又不能对伤害或是损伤事故进行完全地预测预知，所以在这里所提示的警告•注意事项只不过是对安全有一定帮助的安全程序而已，请给与理解。

为了保证安全的预防措施1．在安全阀的实验中，不要站在工作中的安全阀出口前。

2．在安全阀的实验中，用耳栓可以防护工作中的噪音。

3．调试中或是阀座泄漏试验中，绝对禁止没有任何准备的窥看出口等行为。

4．安全阀绝对禁止水平安装。

5．排泄管道必须引向安全场所。

6．安全阀放在周围可以360°调整位置的地方。

另外，为了方便试验或维护保养时分解，在上方尽可能设置空间。

7．从装置上拆除安全阀时，在确认内压有没有完全消失的同时，要留心是否站在安全的位置上，残留液体也许会飞溅到身体上，所以要着用适合的防护服。

8．实验中，在调整密封圈的时候，必须安装上堵头栓。
