电控制温度调节阀使用说明书(标准版)

气缸直行程控制阀使用说明书成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd一、 概述OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术，集多年成功的专业制造经验而生产的产品。

该系列控制阀采用高刚性、大推力的气缸式执行机构，气源压力可达1.0MPa，气缸强大的推力可克服很高的介质流体压力。

(OPGL 电动控制阀所配用的电动执行机构，根据用户要求确定)。

自动对中心无螺纹连接卡入式阀座，使维修工作轻而易举，简单快捷。

粗壮的阀杆及与其一体式的阀芯，能够承受高压差而阀芯不致脱落。

另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点，泄漏量小、稳定性好、允许压差高，使OPGL 气缸直行程控制阀充分显示出其独有的特点，它代表了国际九十年代末控制阀最先进的主流，我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。

在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。

安装、操作或维修阀门时，使用和维修人员一定要充分地阅读安装说明，了解它的结构特点和拆装方法步骤，才能保证其安全运行。

OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。

OPGL 气缸直行程控制阀国内独家生产，具有国家发明专利的高科技产品。

二、 结构特点1、OPGL 气缸直行程控制阀技术先进，性能卓越。

具有调节、切断、切断压差大、泄漏量小等全部功能，特别适用于允许泄漏量小、而阀前后压差较大的自控系统，可同时替代薄膜式单座阀、双座阀及笼式阀。

2、标准化、模块化设计，库存备件少、维修更方便。

3、带弹簧的双作用气缸式执行机构，材质为压铸铝合金，体积小、重量轻，配双作用阀门定位器，动作灵敏、定位精度高，活塞的上部和下部同时接受纯净的压缩空气，气缸内部免受腐蚀。

气源压力最高可达1.0MPa，推力大、行程速度快、使用寿命长。

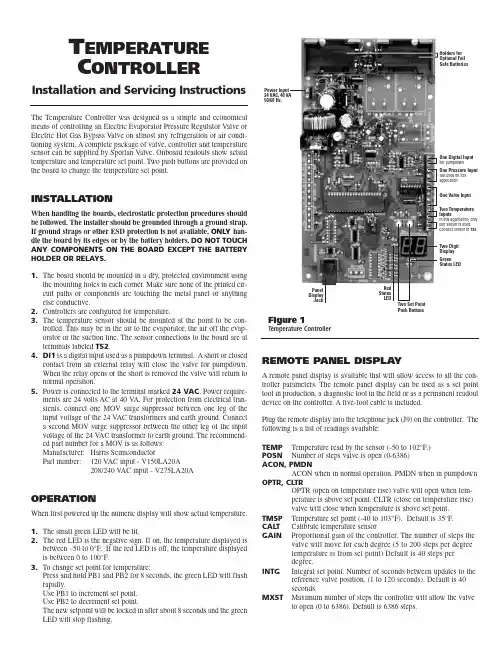

The Temperature Controller was designed as a simple and economical means of controlling an Electric Evaporator Pressure Regulator Valve or Electric Hot Gas Bypass Valve on almost any refrigeration or air condi-tioning system. A complete package of valve, controller and temperature sensor can be supplied by Sporlan Valve. Onboard readouts show actual temperature and temperature set point. Two push buttons are provided on the board to change the temperature set point.INSTALLATIONWhen handling the boards, electrostatic protection procedures should be followed. The installer should be grounded through a ground strap.If ground straps or other ESD protection is not available, ONL Y han-dle the board by its edges or by the battery holders. DO NOT TOUCH ANY COMPONENTS ON THE BOARD EXCEPT THE BATTERY HOLDER OR RELAYS.1.The board should be mounted in a dry, protected environment usingthe mounting holes in each corner. Make sure none of the printed cir-cuit paths or components are touching the metal panel or anything else conductive.2.Controllers are configured for temperature.3.The temperature sensor should be mounted at the point to be con-trolled. This may be in the air to the evaporator, the air off the evap-orator or the suction line. The sensor connections to the board are at terminals labeled TS2.4.DI1is a digital input used as a pumpdown terminal. A short or closedcontact from an external relay will close the valve for pumpdown.When the relay opens or the short is removed the valve will return to normal operation.5.Power is connected to the terminal marked 24 VAC . Power require-ments are 24 volts AC at 40 V A. For protection from electrical tran-sients, connect one MOV surge suppressor between one leg of the input voltage of the 24 V AC transformers and earth ground. Connect a second MOV surge suppressor between the other leg of the input voltage of the 24 V AC transformer to earth ground. The recommend-ed part number for a MOV is as follows:Manufacturer:Harris SemiconductorPart number:120 V AC input - V150LA20A208/240 V AC input - V275LA20AOPERATIONWhen first powered up the numeric display will show actual temperature.1.The small green LED will be lit.2.The red LED is the negative sign. If on, the temperature displayed isbetween –50 to 0°F. If the red LED is off, the temperature displayed is between 0 to 100°F.3.To change set point for temperature:Press and hold PB1 and PB2 for 8 seconds, the green LED will flash rapidly.Use PB1 to increment set e PB2 to decrement set point.The new setpoint will be locked in after about 8 seconds and the green LED will stop flashing.REMOTE PANEL DISPLAYA remote panel display is available that will allow access to all the con-troller parameters. The remote panel display can be used as a set point tool in production, a diagnostic tool in the field or as a permanent readout device on the controller. A five-foot cable is included.Plug the remote display into the telephone jack (J9) on the controller. The following is a list of readings available:TEMP Temperature read by the sensor (-50 to 102°F.)POSN Number of steps valve is open (0-6386)ACON, PMDNACON when in normal operation, PMDN when in pumpdownOPTR, CLTROPTR (open on temperature rise) valve will open when tem-perature is above set point. CLTR (close on temperature rise)valve will close when temperature is above set point.TMSP Temperature set point (-40 to 103°F). Default is 35°F.CALT Calibrate temperature sensorGAIN Proportional gain of the controller. The number of steps thevalve will move for each degree (5 to 200 steps per degree temperature is from set point) Default is 40 steps per degree.INTG Integral set point. Number of seconds between updates to thereference valve position. (1 to 120 seconds). Default is 40seconds.MXST Maximum number of steps the controller will allow the valveto open (0 to 6386). Default is 6386 steps.Holders for Optional Fail Safe BatteriesOne Pressure InputNot used on this applicationOne Valve Input Two Temperature InputsIn this application, only one sensor is used.Connect sensor to TS2.Two Digit Display Green Status LEDPower Input 24 VAC, 40 VA 50/60 Hz.Figure 1Temperature ControllerT EMPERATURE C ONTROLLERInstallation and Servicing InstructionsTwo Set Point Push ButtonsRed Status LEDPanel Display JackOne Digital InputFor pumpdownPage 2Page 3APPLICATIONSTemperature Controller and an Electric Evaporator Pressure Regulator ValveFigure 3Page 4Temperature Controller and an Electric Hot Gas Bypass ValvePrinted in U.S. of A.SD-269-603。

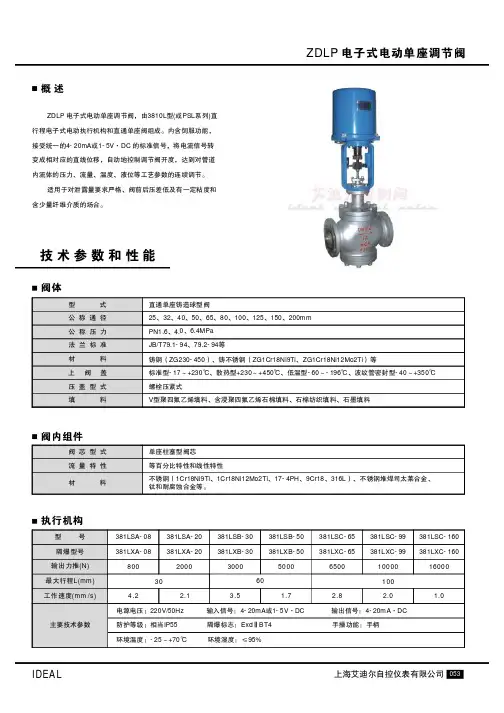

概述()ZDLP 电子式电动单座调节阀，由3810L 型或PSL 系列直行程电子式电动执行机构和直通单座阀组成。

内含饲服功能，接受统一的4-20mA 或1-5V ·DC 的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

技术参数和性能阀体型式公称通径公称压力压盖型式填料阀内组件阀芯型式流量特性材料材料上阀盖法兰标准直通单座铸造球型阀25、32、40、50、65、80、100、125、150、200mm PN1.6、4.0、6.4MPa JB/T79.1-94、79.2-94等铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti ）等标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃螺栓压紧式V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料单座柱塞型阀芯等百分比特性和线性特性不锈钢（1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti 、17-4PH 、9Cr18、316L ）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

381LSC-160381LXC-160160001.0执行机构电源电压：220V/50Hz输入信号：4-20mA 或1-5V ·DC 输出信号：4-20mA ·DC 防护等级：相当IP55隔爆标志：Exd ⅡBT4手操功能：手柄环境温度：-25～+70℃环境湿度：≤95%型号主要技术参数381LSA-08381LSA-20381LSB-30381LSB-50381LSC-65381LSC-99隔爆型号381LXA-08381LXA-20381LXB-30381LXB-50381LXC-65381LXC-99输出力推(N)800200030005000650010000最大行程L(mm)3060100工作速度(mm /s)4.22.13.51.72.82.0阀作用型式电(B)；电(K)关式开式性能额定流量系数Kv 、额定行程、配用执行机构型号、允许压差项目技术指标基本误差%±2.5回差%≤2.5死区%≤1.0始终点偏差%气开始点±2.5终点±2.5气关±2.5±2.5额定行程偏差%≤2.5泄露量l/h 0.01%×阀额定容量可调范围R30：1始点终点注：对于波纹管密封调节阀，最大允许压差为1.0MPa ，表中数值若小于1.0MPa 则不变，若大于1.0MP a 则取1.0MP a 。

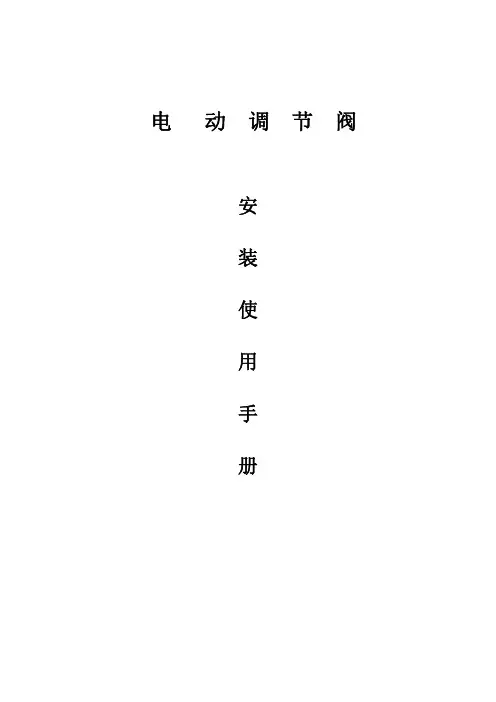

电动调节阀安装使用手册我们愿以优质的产品、热情的服务与您携手合作。

为了使我们的产品更好的为您服务，请您详细阅读以下内容。

一、温控阀的工作原理热媒介质流过阀门，经过换热器把被加热介质升温。

温度传感器随着被加热介质的温度变化，将信号送至控制器，与设定温度比较运算后将4－20毫安或0－10伏信号送至执行器控制阀门的开度，使热媒介质流量发生变化。

温度的细微变化将使传感器作出响应，改变热媒介质流量，精确控制被加热介质的温度。

二、安装要求安装前请仔细阅读本使用手册，如有疑问请咨询专业技术人员。

不按规程安装操作都可能导致设备损坏或影响使用效果。

1、本产品在出厂前经过严格的检测，尽管如此，在安装前请务必进行检查。

2、请按订货及送货装箱单核实数量及型号。

3、请按上述数量配置进行检验，检查在运输过程中是否有损坏。

三、安装指导图1、安装步聚：（1）阀体应水平安装在一次热媒的入口处，阀杆朝上，确保执行器可垂直于水平面安装。

（2）阀体前应安装过滤器，且直接与阀体对接，选用高目数过滤器。

（3）阀前后安装手动截止阀。

（4）阀侧面应安装旁通，并安装手动截止阀。

（5）若阀前蒸汽压力过高，应安装减压阀，将蒸汽调至设计或最佳工作范围内。

2、安装方式：（正确安装）（错误安装）3、安装要求：（执行器安装）：1、将阀杆向上拉起。

2、将执行器安装于阀体上。

3、先用内六方或其它合适的工具预固定执行器底部于阀体连接环槽上。

4、旋转执行器手动旋钮（SQX、SKD系列）或手动摇柄（SKB、SKC系列）将执行器连接凹槽对正（注意：SKB、SKC系列要先将执行器下部连接内螺纹活节拆下，并将连接活节套于阀杆上。

）（传感器安装）（1）在换热器出口处附近开孔，焊丝座。

丝座要求：G1/2``管螺纹，内丝。

（2）丝座建议加工尺寸接管径匹配：（3）将传感器底部螺纹缠绕四氟胶带，沿顺时针方向固定于丝座上。

注意：密封需严密，防止漏水。

（电控箱安装）：（1）选择适当地点，一般为便于观察操作的墙面。

HKPS-MODBUS电动调节阀智能定位器使用说明书一、概述HKPS-MODBUS电动调节阀智能定位器（以下简称定位器）是和电动执行机构配套使用的。

具有体积小，可靠性高，具有MODBUS通信功能等特点，是在HKPS-ASM定位器基础上的改进产品，该定位器将控制执行机构的4～20mA电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，控制电动执行机构开或关动作，使执行机构位置与输入信号平衡。

该定位器还具有手动功能，能满足更多用户现场调试的需要。

本手册包括HKPS-MODBUS技术指标，接线端子定义，按键和红外遥控器的使用方法等。

用户在使用HKPS-MODBUS前，请认真阅读本手册，并按本手册提供的操作方法完成您的操作。

若在使用过程中有不清楚的地方或发现其他问题，请及时与本公司联系。

本公司将尽快回复，并解决您的问题。

TEL：（010）58859981/92FAX：（010）58859950HTTP：// E-MAIL： hart@谢谢您选用HKPS-MODBUS电动调节阀智能定位器。

二、HKPS-MODBUS电动调节阀智能定位器性能特点及接线2.1 性能与技术指标・控制精度：0.1%～5% 可通过按键设定・液晶显示：可显示阀门开度百分比、输入信号百分比以及故障状态时故障代码・通信方式：符合MODBUS协议通信・接收控制信号：MODBUS协议通信控制信号・控制信号：4 mA～20mA DC、MODBUS协议通信控制信号・工作温度范围：－20℃～＋70℃・电源：单相交流电220V±10% 50Hz・输出开关触点容量：单项交流250V，5A・位置反馈电阻：0.5K～10KΩ・定位方式选择：手动/自动・安全位置选择：输入信号故障时电动执行机构所处位置可选择全开/全闭/停止在当前位置/运行到预设位置・自动校准：零位/满位2.2 接线端子定义HKPS-MODBUS型电动调节阀智能定位器面板示意及对外接线见图1。

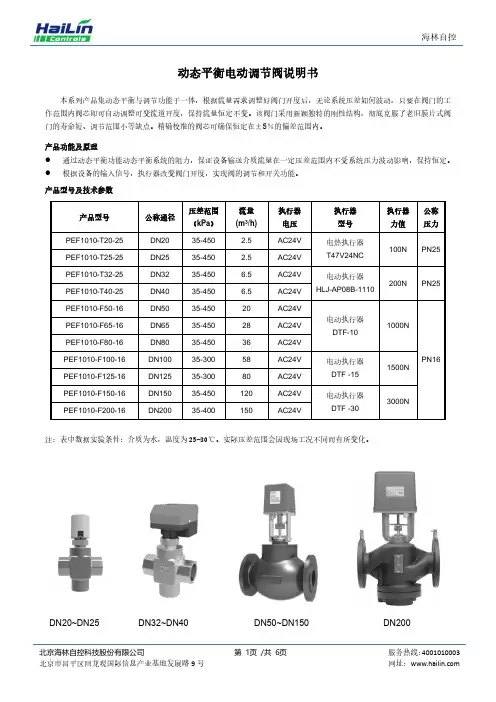

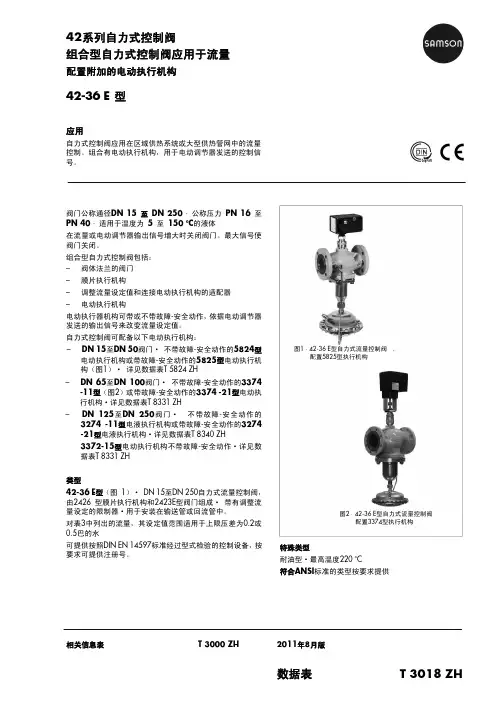

动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体，根据流量需求调整好阀门开度后，无论系统压差如何波动，只要在阀门的工作范围内阀芯即可自动调整可变流道开度，保持流量恒定不变。

该阀门采用新颖独特的刚性结构，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。

精确校准的阀芯可确保恒定在±5％的偏差范围内。

产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。

⚫根据设备的输入信号，执行器改变阀门开度，实现阀的调节和开关功能。

产品型号及技术参数注：表中数据实验条件：介质为水，温度为25-30℃。

实际压差范围会因现场工况不同而有所变化。

DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1．注意驱动器参数，根据形式、工作电压等要求进行选择。

2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏执行器。

3．预留空间以方便维护调试。

4．安装时应注意保证介质方向与阀体上箭头所指方向一致。

执行器技术参数T47调节型常闭电热执行器适配阀门口径：DN20~DN25电源电压：AC/DC 24V控制电压：0~10V自耗功率：2.5W / 3W阀门动作时间：开启时间：~4.5min关闭时间：~5min工作环境温度：-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径：DN32~DN40电源电压：AC24V控制信号：DC0(2)～10V; 0(4)～20mA反馈信号：DC0~10V额定力值：200N行程Max：8mm阀门开关速度：0.1mm/s环境温度：2～55℃储存温度：-20～65℃最大相对湿度：< 90%且不结露工作状态：RA状态，0信号时驱动器顶杆下行阀关闭接线图执行器装配说明（示意图）调试说明及拨码设置学习状态：通电后，按所需功能正确设定JP1拨码开关（见下表）。

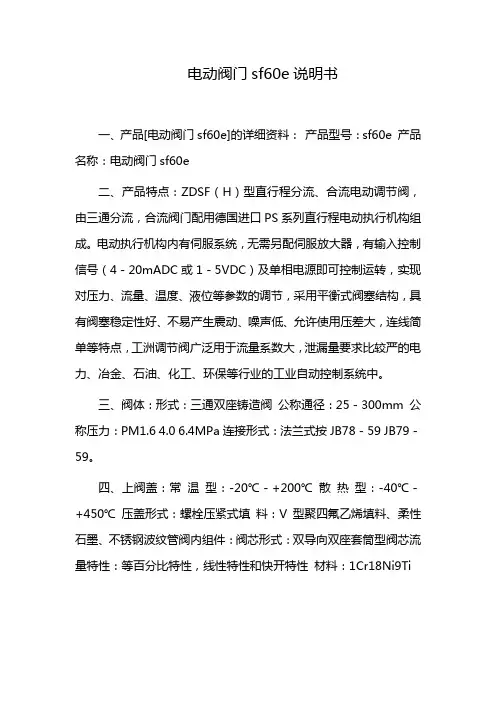

电动阀门sf60e说明书一、产品[电动阀门sf60e]的详细资料：产品型号：sf60e 产品名称：电动阀门sf60e二、产品特点：ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。

电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，工洲调节阀广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。

三、阀体：形式：三通双座铸造阀公称通径：25－300mm 公称压力：PM1.6 4.0 6.4MPa连接形式：法兰式按JB78－59 JB79－59。

四、上阀盖：常温型：-20℃－+200℃散热型：-40℃－+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管阀内组件：阀芯形式：双导向双座套筒型阀芯流量特性：等百分比特性，线性特性和快开特性材料：1Cr18Ni9Ti五、执行机构：类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。

防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

主要零件材料及推荐使用温度范围：公介质工作温度120℃。

六、使用方法：用于控制阀后压力的调压阀，阀的作用方式为压闭型。

介质由阀前流入阀体，经阀芯、阀座节流后输出。

另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。

达到减压、稳压之目的。

如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。

气缸直行程控制阀使用说明书成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd一、 概述OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术，集多年成功的专业制造经验而生产的产品。

该系列控制阀采用高刚性、大推力的气缸式执行机构，气源压力可达1.0MPa，气缸强大的推力可克服很高的介质流体压力。

(OPGL 电动控制阀所配用的电动执行机构，根据用户要求确定)。

自动对中心无螺纹连接卡入式阀座，使维修工作轻而易举，简单快捷。

粗壮的阀杆及与其一体式的阀芯，能够承受高压差而阀芯不致脱落。

另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点，泄漏量小、稳定性好、允许压差高，使OPGL 气缸直行程控制阀充分显示出其独有的特点，它代表了国际九十年代末控制阀最先进的主流，我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。

在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。

安装、操作或维修阀门时，使用和维修人员一定要充分地阅读安装说明，了解它的结构特点和拆装方法步骤，才能保证其安全运行。

OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。

OPGL 气缸直行程控制阀国内独家生产，具有国家发明专利的高科技产品。

二、 结构特点1、OPGL 气缸直行程控制阀技术先进，性能卓越。

具有调节、切断、切断压差大、泄漏量小等全部功能，特别适用于允许泄漏量小、而阀前后压差较大的自控系统，可同时替代薄膜式单座阀、双座阀及笼式阀。

2、标准化、模块化设计，库存备件少、维修更方便。

3、带弹簧的双作用气缸式执行机构，材质为压铸铝合金，体积小、重量轻，配双作用阀门定位器，动作灵敏、定位精度高，活塞的上部和下部同时接受纯净的压缩空气，气缸内部免受腐蚀。

气源压力最高可达1.0MPa，推力大、行程速度快、使用寿命长。

.调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源： DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者 DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500 欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。

实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA 或 1- 5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。

应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。

温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器，接受驱动器信号（0-10V 或 4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

®产品说明书HEP-15/16/17电-气阀门定位器重庆川仪调节阀有限公司目录一、概述 (3)二、工作原理 (6)三、安装 (7)四、外部连接 (11)五、调校 (12)六、与执行机构的关系 (14)七、保养及维修 (14)八、订货须知 (15)一、概述1-1用途HEP型电-气阀门定位器是安装在调节阀上的重要辅助装置，它将来自调节器的输出电信号转换成气信号，以驱动调节阀动作。

HEP型电—气阀门定位器有以下三种：（1）HEP15型：隔爆防爆型构造，符合GB3836.1《爆炸性环境第1部分：设备通用要求》和GB3836.2《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》，防爆标志：Ex dⅡCT6Gb，它含有ⅡA-ⅡB-ⅡC 的1区、2区，T1～T6爆炸性气体混合物场所。

（2）HEP16型：本质安全防爆型构造，符合GB3836.1《爆炸性环境第1部分：设备通用要求》和GB3836.4《爆炸性环境第4部分：由本质安全型“i”保护的设备》，防爆标志：Ex iaⅡCT6Gb，它含有ⅡA-ⅡB-ⅡC的1区、2区，T1～T6爆炸性气体混合物场所。

（3）HEP17型：防水型构造，一般户外安装。

（4）HEP15/16防爆型产品，经国家防爆认证机构检验合格，并取得防爆合格证。

1-2结构HEP电-气阀门定位器由力马达（接受电信号产生力）、喷咀挡板（将力转换成喷咀背压）、单向放大器（放大背压）、反馈板（反馈杆位置）、转轴及其它机构组成。

其外壳为铝合金制成的防水结构，机内由喷咀排出来的压缩空气产生正压，能防止现场杂质和腐蚀性气体进入机内。

接线端子与力马达密封隔离，隔爆防爆型即使在危险场所也可以在工作状态下拆卸定位器罩盖（与防爆要求无关），方便检查维修。

本质安全防爆型的马达部分将三个齐纳二极管并联在线圈上，用绝缘套绝缘。

1-3规格形式：HEP15隔爆防爆型（隔爆型）HEP16本质安全防爆型（本安型）HEP17防水型输入信号：4～20、4～12、12～20mA.DC10～50mA.DC(仅限于HEP15)（用于4～20mA.DC以外的信号场合，订货时应注明)（用于本质安防爆型场所，定位器输入信号均通过安全栅输出）输入阻抗：250±10Ω（4～20mA.DC输入），100±10Ω（10～50mA.DC输入）输出特性：线性，等百分比，快开气源压力：120～500KPa（1.2～5.0kgf/cm²）耗气量：4N1/min（当气源压力为140KPa时）最大流量：110N1/min（当气源压力为140KPa时）气管接头：RC1/4（标准），1/4NPT电缆接口：M20×1.5-6H（标准），1/2NPT使用环境：·温度：-40～+60℃·相对湿度：≤95%·大气压力：86kPa～106kPa性能：·精度：小于全行程的±1%·死区：小于全行程的0.1%·行程：10～100mm6～10mm（特殊规格）防爆标志：Ex dⅡCT6Gb（HEP15），Ex iaⅡCT6Gb（HEP16）本安参数：Ui：28V Ii：93A m Pi：0.66W Ci：近似为0Li：近似为0防护等级：IP65气源要求：·气源应为清洁、干燥的空气，应无明显的油蒸汽、油和其它流体；·气源应无明显的腐蚀性气体、蒸汽和油剂；·气源中所含固体微粒数量应小于5mg/m3，且微粒直径小于5um，含油量应小于5mg/m3；·工作压力下的气源露点应比定位器工作环境温度至少低10°C。

电动调节阀说明书电动调节阀说明书篇一：电动阀说明书1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

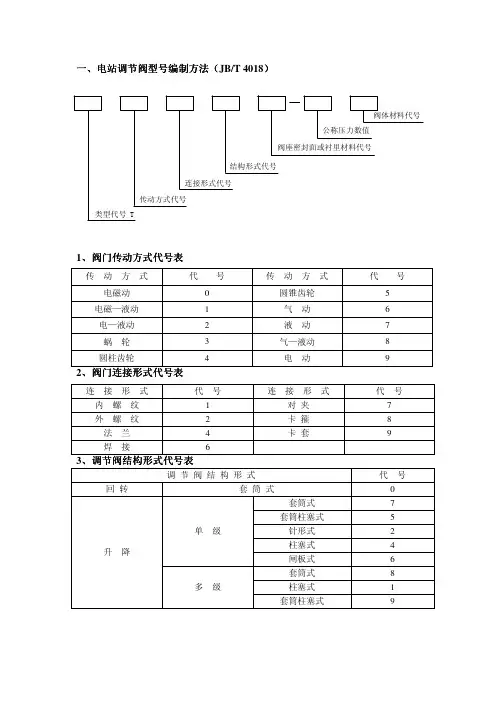

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱Z：整体型；T：整体调节型输出轴最大转圈数：阿拉伯数字表示，无数字见表1 防护类型：W表示户外型；B表示隔爆型输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf2m 产品型式：多回转电动装置型号示例：1.Z30I-18W：多回转电动装置，输出转矩300N2m（30kgf2m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。

2.Z45T-24B/S：多回转电动装置，输出转矩450N2m（45kgf2m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N2m (120kgf2m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。

封面目录1、产品概述2、主要技术参数3、产品型号规格4、结构与原理5、安装6、调整7、外形尺寸8、配套支架9、故障和解决办法10、订货须知11、安全使用注意事项（1）（1）（2）（3）（7）（8）（11）（12）（13）（13）（14）使用本执行器时，请先认真阅读和理解本说明书，通过正确的使用和维护，充分发挥其效能。

1 产品概述3810L系列直行程电子式电动执行器有以 220V交流单相电源和 380V三相交流电源两种驱动电源的机型，接受来自调节器控制信号（D C4 ~ 20m A或D C1 ~ 5V），实现预定直线往复运动的新型执行器。

本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

本系列执行器有以下主要特点：1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入D C4 ~ 20m A（或D C1 ~5V）信号和对应的电源即可工作。

内设接线端子，接线极为简单方便。

1.2 执行器的关键部件 — 控制器，采用最先进的混合集成电路，用树脂密封浇铸,外形为匣状，体积小，可靠性高。

1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。

1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。

）1.6 用状态选择开关可以设定（正、反动作。

）1.7 用状态选择开关可以设定输入信号为（D C4~20m A或D C1~5V。

）1.8 调整工作零点（始点）和行程（终点）简单易行。

1.9 当突然断电时，能确保阀芯自锁。

1.10 采用同步皮带转动，有效降低了噪音。

1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

2 主要技术参数2.1 电源单相A C220V±10%，50H z，三相A C380V±10%，50H z（需订货时注明）2.2 耗电功率（额定负载时）规格 A型执行器 50V A；规格 B 型执行器 150V A；规格 C 型执行器 220V A。
