管道颜色国家标准

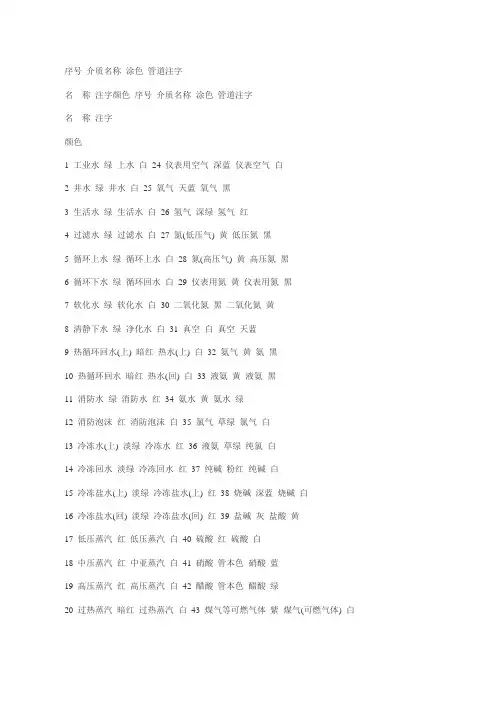

序号 介质名称 涂色 管道注字

名 称 注字颜色 序号 介质名称 涂色 管道注字

名 称 注字

颜色

1 工业水 绿 上水 白 24 仪表用空气 深蓝 仪表空气 白

2 井水 绿 井水 白 25 氧气 天蓝 氧气 黑

3 生活水 绿 生活水 白 26 氢气 深绿 氢气 红

4 过滤水 绿 过滤水 白 27 氮(低压气) 黄 低压氮 黑

5 循环上水 绿 循环上水 白 28 氮(高压气) 黄 高压氮 黑

6 循环下水 绿 循环回水 白 29 仪表用氮 黄 仪表用氮 黑

7 软化水 绿 软化水 白 30 二氧化氮 黑 二氧化氮 黄

8 清静下水 绿 净化水 白 31 真空 白 真空 天蓝

9 热循环回水(上) 暗红 热水(上) 白 32 氨气 黄 氨 黑

10 热循环回水 暗红 热水(回) 白 33 液氨 黄 液氨 黑

11 消防水 绿 消防水 红 34 氨水 黄 氨水 绿

12 消防泡沫 红 消防泡沫 白 35 氯气 草绿 氯气 白

13 冷冻水(上) 淡绿 冷冻水 红 36 液氨 草绿 纯氯 白

14 冷冻回水 淡绿 冷冻回水 红 37 纯碱 粉红 纯碱 白

15 冷冻盐水(上) 淡绿 冷冻盐水(上) 红 38 烧碱 深蓝 烧碱 白

16 冷冻盐水(回) 淡绿 冷冻盐水(回) 红 39 盐碱 灰 盐酸 黄

17 低压蒸汽 红 低压蒸汽 白 40 硫酸 红 硫酸 白

18 中压蒸汽 红 中亚蒸汽 白 41 硝酸 管本色 硝酸 蓝

19 高压蒸汽 红 高压蒸汽 白 42 醋酸 管本色 醋酸 绿

20 过热蒸汽 暗红 过热蒸汽 白 43 煤气等可燃气体 紫 煤气(可燃气体) 白 21 蒸汽回水冷凝液 暗红 蒸汽冷凝液(回) 绿 44 可燃液体 银白 油类(可燃液体) 黑

22 废气的蒸汽冷凝液 暗红 蒸汽冷凝液(废) 黑 45 物料管道 红 按管道介质注字 黄

23 空气(压缩空气) 深蓝 压缩空气 白

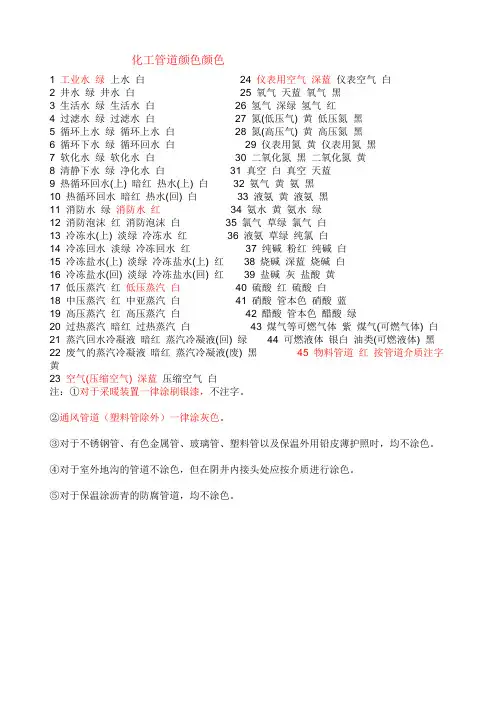

化工管道颜色颜色

1 工业水 绿 上水 白 24 仪表用空气 深蓝 仪表空气 白

2 井水 绿 井水 白 25 氧气 天蓝 氧气 黑

3 生活水 绿 生活水 白 26 氢气 深绿 氢气 红

4 过滤水 绿 过滤水 白 27 氮(低压气) 黄 低压氮 黑

5 循环上水 绿 循环上水 白 28 氮(高压气) 黄 高压氮 黑

6 循环下水 绿 循环回水 白 29 仪表用氮 黄 仪表用氮 黑

7 软化水 绿 软化水 白 30 二氧化氮 黑 二氧化氮 黄

8 清静下水 绿 净化水 白 31 真空 白 真空 天蓝

9 热循环回水(上) 暗红 热水(上) 白 32 氨气 黄 氨 黑

10 热循环回水 暗红 热水(回) 白 33 液氨 黄 液氨 黑

11 消防水 绿 消防水 红 34 氨水 黄 氨水 绿

12 消防泡沫 红 消防泡沫 白 35 氯气 草绿 氯气 白

13 冷冻水(上) 淡绿 冷冻水 红 36 液氨 草绿 纯氯 白

14 冷冻回水 淡绿 冷冻回水 红 37 纯碱 粉红 纯碱 白

15 冷冻盐水(上) 淡绿 冷冻盐水(上) 红 38 烧碱 深蓝 烧碱 白

16 冷冻盐水(回) 淡绿 冷冻盐水(回) 红 39 盐碱 灰 盐酸 黄

17 低压蒸汽 红 低压蒸汽 白 40 硫酸 红 硫酸 白

18 中压蒸汽 红 中亚蒸汽 白 41 硝酸 管本色 硝酸 蓝

19 高压蒸汽 红 高压蒸汽 白 42 醋酸 管本色 醋酸 绿

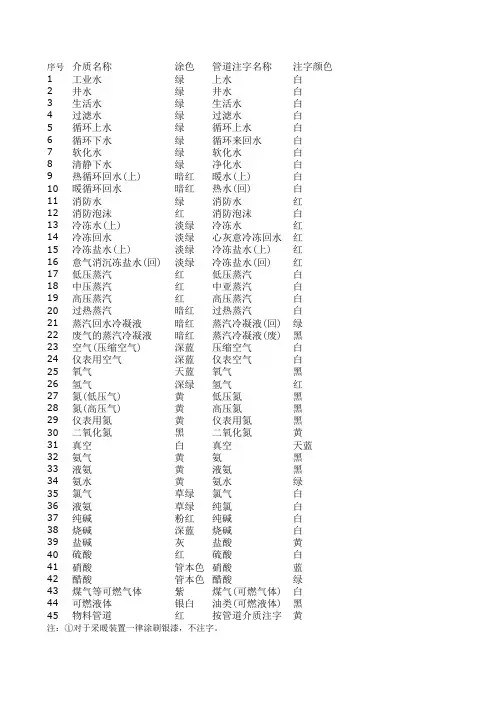

序号介质名称涂色管道注字名称注字颜色

1工业水绿上水白

2井水绿井水白

3生活水绿生活水白

4过滤水绿过滤水白

5循环上水绿循环上水白

6循环下水绿循环来回水白

7软化水绿软化水白

8清静下水绿净化水白

9热循环回水(上)暗红暖水(上)白

10暖循环回水暗红热水(回)白

11消防水绿消防水红

12消防泡沫红消防泡沫白

13冷冻水(上)淡绿冷冻水红

14冷冻回水淡绿心灰意冷冻回水红

15冷冻盐水(上)淡绿冷冻盐水(上)红

16意气消沉冻盐水(回)淡绿冷冻盐水(回)红

17低压蒸汽红低压蒸汽白

18中压蒸汽红中亚蒸汽白

19高压蒸汽红高压蒸汽白

20过热蒸汽暗红过热蒸汽白

21蒸汽回水冷凝液暗红蒸汽冷凝液(回)绿

22废气的蒸汽冷凝液暗红蒸汽冷凝液(废)黑

23空气(压缩空气)深蓝压缩空气白

24仪表用空气深蓝仪表空气白

25氧气天蓝氧气黑

26氢气深绿氢气红

27氮(低压气)黄低压氮黑

28氮(高压气)黄高压氮黑

29仪表用氮黄仪表用氮黑

30二氧化氮黑二氧化氮黄

31真空白真空天蓝

32氨气黄氨黑

33液氨黄液氨黑

34氨水黄氨水绿

35氯气草绿氯气白

36液氨草绿纯氯白

37纯碱粉红纯碱白

38烧碱深蓝烧碱白

39盐碱灰盐酸黄

40硫酸红硫酸白

41硝酸管本色硝酸蓝

42醋酸管本色醋酸绿

43煤气等可燃气体紫煤气(可燃气体)白

44可燃液体银白油类(可燃液体)黑

45物料管道红按管道介质注字黄

注：①对于采暖装置一律涂刷银漆，不注字。②通风管道（塑料管除外）一律涂灰色。

③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，

均不涂色。

④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

孝义市兴安化工有限公司管道颜色标准

根据公司推行5S管理的要求及地方政府和安监局要求公司安全生产标准化的内容，经公司领导同意，现要求各生产车间将现场的管道按照相关要求进行标识，以保障公司安全生产。

一、各种管道颜色标识：

序号 介 质 名 称 涂 色 管 道 注 字 注字颜色

1 工业水 绿 上水 白

2 井水 绿 井水 白

3 生活水 绿 生活水 白

4 过滤水 绿 过滤水 白

5 循环上水 绿 循环上水 白

6 循环下水 绿 循环下水 白

7 软化水 绿 软化水 白

8 清静下水 绿 净化水 白

9 热循环回水 暗红 热水（上） 白

10 热循环回水 暗红 热水（下） 白

11 消防水 绿 消防水 红

•

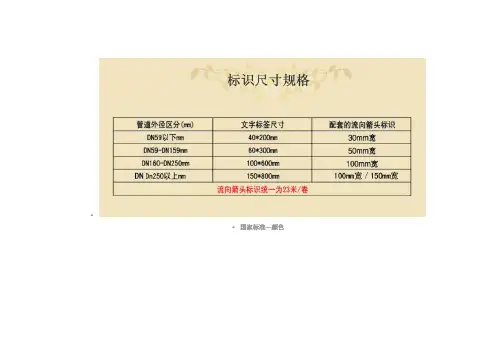

• 国家标准—颜色 •

•

•

• 国标颜色图示

国家标准--贴法 管道标识的重要性：

• 管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用，恰当的管道标识不仅能够节省对紧急情况的响应时间，更能使您的保养工作提高效率及节省时间，成本。

1.清晰地标注管道的介质以及流向，减少各种事故的发生；

2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；

3.如果系统出现故障，循着管道色标可快速准确查找并排除故障；

4.大大降低了企业日常运行中管道以及阀门维修保养的成本；

5.帮助企业满足国家标准和法规要求，通过安检部门的监督检查；

6.促进企业通过ISO国际质量体系认证，进入国际市场；

7.提升企业提高企业健康、安全和环境管理水平，吸引投资者；

8.使企业将经济效益、社会效益和环境效益结合起来。

管道标识国家标准

•

• 国家标准—颜色

•

•

•

• 国标颜色图示

国家标准--贴法

管道标识的重要性：

• 管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用，恰当的管道标识不仅能够节省对紧急情况的响应时间，更能使您的保养工作提高效率及节省时间，成本。

1.清晰地标注管道的介质以及流向，减少各种事故的发生；

2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；

3.如果系统出现故障，循着管道色标可快速准确查找并排除故障；

4.大大降低了企业日常运行中管道以及阀门维修保养的成本；

5.帮助企业满足国家标准和法规要求，通过安检部门的监督检查；

6.促进企业通过ISO国际质量体系认证，进入国际市场；

7.提升企业提高企业健康、安全和环境管理水平，吸引投资者；

8.使企业将经济效益、社会效益和环境效益结合起来。

常见颜色的RGB值

2007年11月04日 星期日 21:01

128/0/0 深红

255/0/0 红

255/0/255 粉红

255/153/204 玫瑰红

153/51/0 褐色

255/102/0 桔黄

255/153/0 浅桔黄

255/204/0 金色

255/204/153 棕黄

51/51/0 橄榄绿

128/128/0 深黄

153/204/0 酸橙色

255/255/0 黄色

255/255/153 浅黄

0/51/0 深绿

0/128/0 绿色

51/153/102 海绿

0/255/0 鲜绿

204/255/204 浅绿

0/51/102 深灰蓝

0/128/128 青色

51/204/204 宝石蓝

0/255/255 青绿

204/255/255 浅青绿

0/0/128 深蓝

0/0/255 蓝色

51/102/255 浅蓝

0/204/255 天蓝

153/204/255 浅蓝

51/51/153 靛蓝

102/102/153 蓝灰

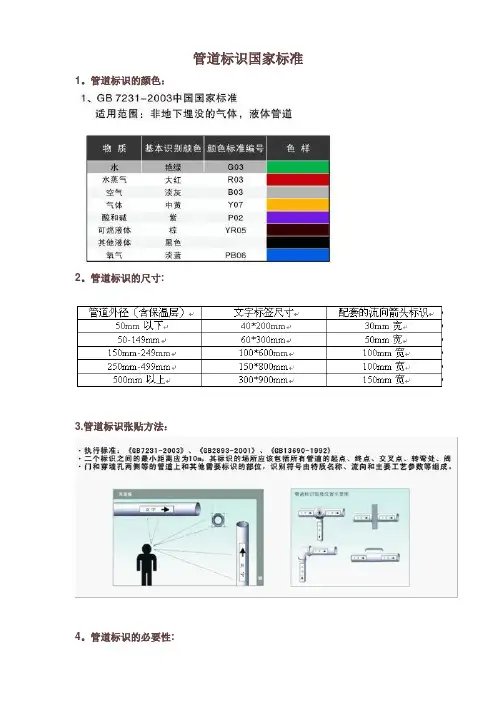

管道标识国家标准

1。管道标识的颜色：

2。管道标识的尺寸:

3.管道标识张贴方法：

4。管道标识的必要性: 管道标识产品能够有效地标注各种管道用途及介质名称、流向,对于有效的管道设施识别，提高安全性能起到至关重要的作用。

1。清晰地标注管道的介质以及流向，减少各种事故的发生；

2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；

3。如果系统出现故障,循着管道色标可快速准确查找并排除故障；

4.大大降低了企业日常运行中管道以及阀门维修保养的成本；

5。帮助企业满足国家标准和法规要求，通过安检部门的监督检查；

6.促进企业通过ISO国际质量体系认证，进入国际市场；

7.提升企业提高企业健康、安全和环境管理水平，吸引投资者；

8。使企业将经济效益、社会效益和环境效益结合起来.

5。管道标识统计方法:

此管道的外径,比如：“DN200"（必须是包含保温层的外径）；

管道介质的名称，比如：“蒸汽”；

此品种的数量，比如：“150套”；

即可得出此品种的统计：“DN200”的“蒸汽"管道，150套。

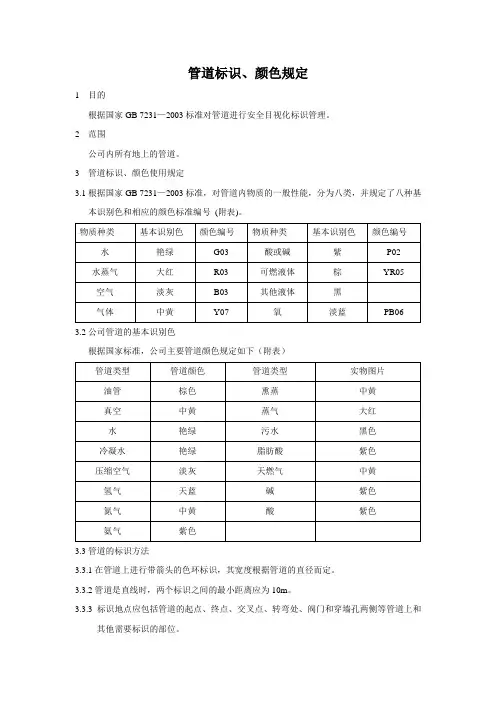

管道标识、颜色规定

1 目的

根据国家GB 7231—2003标准对管道进行安全目视化标识管理。

2 范围

公司内所有地上的管道。

3 管道标识、颜色使用规定

3.1根据国家GB 7231—2003标准，对管道内物质的一般性能，分为八类，并规定了八种基本识别色和相应的颜色标准编号 (附表)。

物质种类 基本识别色 颜色编号 物质种类 基本识别色 颜色编号

水 艳绿 G03 酸或碱 紫 P02

水蒸气 大红 R03 可燃液体 棕 YR05

空气 淡灰 B03 其他液体 黑

气体 中黄 Y07 氧 淡蓝 PB06

3.2公司管道的基本识别色

根据国家标准，公司主要管道颜色规定如下（附表）

管道类型 管道颜色 管道类型 实物图片

油管 棕色 熏蒸 中黄

真空 中黄 蒸气 大红

水 艳绿 污水 黑色

冷凝水 艳绿 脂肪酸 紫色

压缩空气 淡灰 天燃气 中黄

氢气 天蓝 碱 紫色

氮气 中黄 酸 紫色

氨气 紫色

3.3管道的标识方法

3.3.1在管道上进行带箭头的色环标识，其宽度根据管道的直径而定。

3.3.2管道是直线时，两个标识之间的最小距离应为10m。

3.3.3标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其他需要标识的部位。

3.3.4管道应注明物质的名称，标在两个带箭头的色环标识之间。

3.3.5管道标明的字体或字母，以及箭头的最小尺寸应能以清楚观察识别符号来确定。

3.3.6图例

3.4危险物质的标识

3.4.1管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。

3.4.2标示方法：在管道上涂150mm宽的黄色，在黄色两侧各涂25mm宽的黑色的色环或色带，安全色范围应符合GB2893的规定。

3.4.3标识场所：基本识别色的标识上或附近。

3.4.4图例

3.5消防管道的标识

3.5.1消防管道标识应遵守GB13495—1992的规定，在管道上标识“消防水”识别符号。

.

.

页脚 •

• 国家标准—颜色 .

.

页脚 • .

.

页脚

•

•

• 国标颜色图示

.

.

页脚 国家标准--贴法 .

.

页脚 .

.

页脚 管道标识的重要性：

• 管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用，恰当的管道标识不仅能够节省对紧急情况的响应时间，更能使您的保养工作提高效率及节省时间，成本。

1.清晰地标注管道的介质以及流向，减少各种事故的发生；

2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；

3.如果系统出现故障，循着管道色标可快速准确查找并排除故障；

4.大大降低了企业日常运行中管道以及阀门维修保养的成本；

5.帮助企业满足国家标准和法规要求，通过安检部门的监督检查；

6.促进企业通过ISO国际质量体系认证，进入国际市场；

7.提升企业提高企业健康、安全和环境管理水平，吸引投资者；

8.使企业将经济效益、社会效益和环境效益结合起来。

管道标识国家标准

1.管道标识的颜色:

2.管道标识的尺寸:

3.管道标识张贴方法:

4.管道标识的必要性: 管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用。

1.清晰地标注管道的介质以及流向，减少各种事故的发生；

2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；

3.如果系统出现故障，循着管道色标可快速准确查找并排除故障；

4.大大降低了企业日常运行中管道以及阀门维修保养的成本；

5.帮助企业满足国家标准和法规要求，通过安检部门的监督检查；

6.促进企业通过ISO国际质量体系认证，进入国际市场；

7.提升企业提高企业健康、安全和环境管理水平，吸引投资者；

8.使企业将经济效益、社会效益和环境效益结合起来。

5.管道标识统计方法:

此管道的外径，比如：“DN200”（必须是包含保温层的外径）；

管道介质的名称，比如：“蒸汽”；

此品种的数量，比如：“150套”；

即可得出此品种的统计：“DN200”的“蒸汽”管道，150套。

化工管道颜色标准 （摘自本坛台学友）

序号 介 质 名 称 涂 色 管 道 注 字 注字颜色

1 工业水 绿 上水 白

2 井水 绿 井水 白

3 生活水 绿 生活水 白

4 过滤水 绿 过滤水 白

5 循环上水 绿 循环上水 白

6 循环下水 绿 循环下水 白

7 软化水 绿 软化水 白

8 清静下水 绿 净化水 白

9 热循环回水 暗红 热水（上） 白

10 热循环回水 暗红 热水（下） 白

11 消防水 绿 消防水 红

12 消防泡沫 红 消防泡沫 白

13 冷冻水（上） 淡绿 冷冻水 红

•

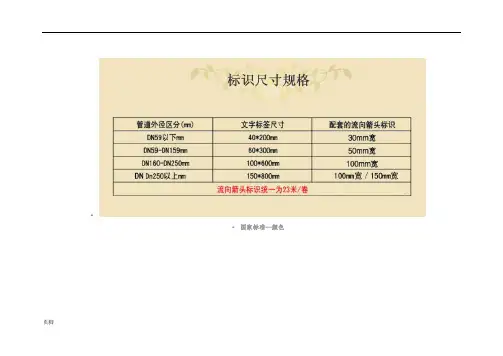

• 国家标准—颜色 • •

•

•

•

• 国标颜色图示

• 国家标准--贴法 管道标识的重要性：

• 管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用，恰当的管道标识不仅能够节省对紧急情况的响应时间，更能使您的保养工作提高效率及节省时间，成本。

1.清晰地标注管道的介质以及流向，减少各种事故的发生；

2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；

3.如果系统出现故障，循着管道色标可快速准确查找并排除故障；

4.大大降低了企业日常运行中管道以及阀门维修保养的成本；

5.帮助企业满足国家标准和法规要求，通过安检部门的监督检查；

6.促进企业通过ISO国际质量体系认证，进入国际市场；

7.提升企业提高企业健康、安全和环境管理水平，吸引投资者；

8.使企业将经济效益、社会效益和环境效益结合起来。

12.1 设计、安装和维修气、液体管道时,管道外壁涂色、标志应执行GB 7231中的有关规定,还应符合表6的规定。

表6 各种气、液体管道色标

输送气、液体名称 管道颜色 色环 输送气、液体名称 管道颜色 色环

蒸汽

空气

氧气

氮气

污氮

氢气

氩气 红色

深蓝色

天蓝色

浅黄色

棕色

红色

银灰色 -

-

-

-

-

白

- 煤气

上水

下水

油（进）

油（出）

加温解冻气

黑色

绿色

绿色

黄色

黄色

红色

-

-

黑

-

黑

黑

4.12.2 管道上应漆有表示介质流动方向的白色或黄色箭头,底色浅的用黑色。

4.12.3 各类储罐的外壁或保温层外壁色标如下：

球形及圆筒式储罐的外壁最外层,宜刷银粉漆。球形储罐的赤道带,应刷宽400～800mm的色带，圆筒式储罐的中心轴带应刷宽200～400mm的色带。色带的色标同表6的规定。

精品文档

.

管道标识国家标准

1.管道标识的颜色:

2.管道标识的尺寸:

3.管道标识张贴方法:

精品文档

.

4.管道标识的必要性:

管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用。

1.清晰地标注管道的介质以及流向，减少各种事故的发生；

2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；

3.如果系统出现故障，循着管道色标可快速准确查找并排除故障；

4.大大降低了企业日常运行中管道以及阀门维修保养的成本；

5.帮助企业满足国家标准和法规要求，通过安检部门的监督检查；

6.促进企业通过ISO国际质量体系认证，进入国际市场；

7.提升企业提高企业健康、安全和环境管理水平，吸引投资者；

8.使企业将经济效益、社会效益和环境效益结合起来。

5.管道标识统计方法:

此管道的外径，比如：“DN200”（必须是包含保温层的外径）；

管道介质的名称，比如：“蒸汽”； 精品文档

. 此品种的数量，比如：“150套”；

即可得出此品种的统计：“DN200”的“蒸汽”管道，150套。

管道防腐及油漆：

1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。

2．溢、泄水管外壁刷蓝色调和漆二道。

3．雨水管外壁刷白色调和漆二道。

4．压力排水管外壁刷灰色调和漆二道。

5．消火栓管刷樟丹二道，红色调和漆二道。自动喷水管刷樟丹二道，红色黄环调和漆二道。

6．管道支架除锈后刷樟丹二道，灰色调和漆二道。但铜管应在管道与支架之间加橡胶垫隔绝。

7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。

管道涂颜色及标识规范

两个相关资料：

1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)

工业管道的基本识别色、识别符号和安全标识

(GB 7231－2003)

国家标准局批准 2003－10－01实施

本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围

本标准规定了工业管道的基本识别色、识别符号和安全标识。
